Per-chip Measurements

ASIC 669

Power Supply Measurements

Pre/Post Config Voltage Current
pre 4.0 1.7760
pre 8.0 0.4101
post 4.0 2.6770
post 8.0 0.4093

Serializer Test

channel1 pass
channel2 pass
channel3 pass
channel4 pass
channel5 pass
channel6 pass
channel7 pass
channel8 pass

Clock Scan

Clock scan pass fraction = 0.4375

Before Edge Count (CP40) 1024 1024 1024 1024 1024 1024 1024 1024 1024 1024 -1 1024 1024 1024 1024 1024
After Edge Count (CP40) 1024 1024 1024 0 0 0 0 0 0 1024 -1 1024 1024 1024 1024 1024
Before Edge Count(CP80) 1024 1024 1024 1024 1024 -1 -1 -1 1024 -1 -1 -1 1024 1024 1024 1024
After Edge Count (CP80) 1024 1024 1024 1024 1024 -1 -1 -1 1024 -1 -1 -1 1024 1024 1024 1024
lpGBT Phase Ch1 3 3 3 4 4 -1 -1 -1 4 -1 -1 3 3 3 3 3
lpGBT Phase Ch2 3 3 3 4 4 4 4 4 4 -1 -1 3 3 3 3 3
lpGBT Phase Ch3 3 3 3 4 4 -1 -1 -1 4 -1 3 3 3 3 3 3
lpGBT Phase Ch4 3 3 3 4 4 -1 -1 -1 4 -1 -1 3 3 3 3 3
lpGBT Phase Ch5 3 3 3 4 4 4 4 4 4 4 -1 3 3 3 3 3
lpGBT Phase Ch6 3 3 3 4 4 -1 -1 -1 4 -1 -1 3 3 3 3 3
lpGBT Phase Ch7 3 3 3 4 4 -1 -1 -1 4 -1 -1 -1 3 3 3 3
lpGBT Phase Ch8 3 3 3 4 4 4 4 4 4 4 -1 3 3 3 3 3

Pedestal Results

ASIC Channel Mean Baseline RMS Run

5 MHz Sine Results

ASIC Channel Run meanENOB mean SFDR mean SNR mean SINAD
669 channel1 2633 11.869668 84.787596 73.815476 73.215403
669 channel2 2633 10.984552 83.282198 68.069812 67.887006
669 channel4 2633 8.929955 68.861150 55.926990 55.518327

Pulse Results

Channel ENERGY RMS from OFCs ENERGY RMS from peak Measurements Run TIMING dist mean TIMING dist std a_i b_i mean ENERGY from OFCs mean ENERGY from peak
channel5 8.48827 - - 2633 -0.00542 0.01915 [0.11702, 0.24311, 0.58092, 0.34264, 0.2649] [5.67236, -26.08924, 6.34497, 4.26763, 6.88296] 23197.19404 -
channel6 313.34433 - - 2633 -0.00336 0.40657 [0.22036, 0.1726, 0.67039, 0.26479, 0.3247] [4.70123, -25.01497, 8.78478, 0.46398, 5.81965] 22754.86000 -
channel7 207.59744 - - 2633 -0.30088 0.42820 [0.22036, 0.1726, 0.67039, 0.26479, 0.3247] [4.70123, -25.01497, 8.78478, 0.46398, 5.81965] 22341.92361 -
channel8 12.52909 - - 2633 -0.04288 0.09861 [0.11702, 0.24311, 0.58092, 0.34264, 0.2649] [5.67236, -26.08924, 6.34497, 4.26763, 6.88296] 22665.65876 -

SAR calib vals

channel1 3310.0 1891.22 946.52 592.36 355.54 237.33 118.31 203.78 116.98 58.20 29.30 21.76 14.43 8.97 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3310.0 1890.52 946.29 591.98 355.49 237.28 118.29 201.64 115.60 57.74 29.13 21.81 14.68 9.17 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3310.0 1891.03 946.70 592.11 355.43 237.39 118.28 200.97 115.43 57.61 29.21 21.68 14.29 9.10 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3310.0 1892.94 945.76 591.28 354.81 236.90 118.10 121.99 70.00 34.81 17.72 21.76 8.99 9.05 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3310.0 1891.20 946.61 592.33 355.68 237.35 118.23 203.03 116.73 58.09 29.26 21.61 14.44 9.00 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3310.0 1891.36 946.91 592.05 355.54 237.26 118.13 203.62 116.93 58.31 29.35 21.80 14.49 9.07 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3310.0 1891.65 946.59 592.20 355.55 237.19 118.20 201.69 115.77 57.66 29.12 21.74 14.62 9.20 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3310.0 1891.41 946.60 592.13 355.48 237.08 118.25 202.18 115.96 57.73 29.03 21.43 14.27 8.93 6.0 4.0 2.0 1.0 0.5 0.25

Unscaled SAR calib vals

channel1 3689.33 2107.96 1054.99 660.25 396.29 264.53 131.87 227.13 130.39 64.87 32.66 24.25 16.08 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3610.97 2062.42 1032.33 645.81 387.81 258.86 129.05 219.97 126.11 62.99 31.78 23.79 16.02 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3638.99 2078.99 1040.79 650.96 390.76 260.99 130.04 220.94 126.90 63.34 32.11 23.84 15.71 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3658.95 2092.50 1045.46 653.62 392.21 261.87 130.55 134.85 77.38 38.48 19.59 24.05 9.94 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3679.41 2102.27 1052.26 658.44 395.37 263.84 131.43 225.69 129.76 64.57 32.53 24.02 16.05 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3649.22 2085.19 1043.95 652.73 391.98 261.58 130.24 224.49 128.91 64.29 32.36 24.03 15.97 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3596.13 2055.17 1028.42 643.39 386.28 257.69 128.42 219.12 125.78 62.64 31.64 23.62 15.88 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3708.46 2119.10 1060.55 663.41 398.27 265.62 132.48 226.52 129.92 64.68 32.52 24.01 15.99 10.0 6.0 4.0 2.0 1.0 0.5 0.25

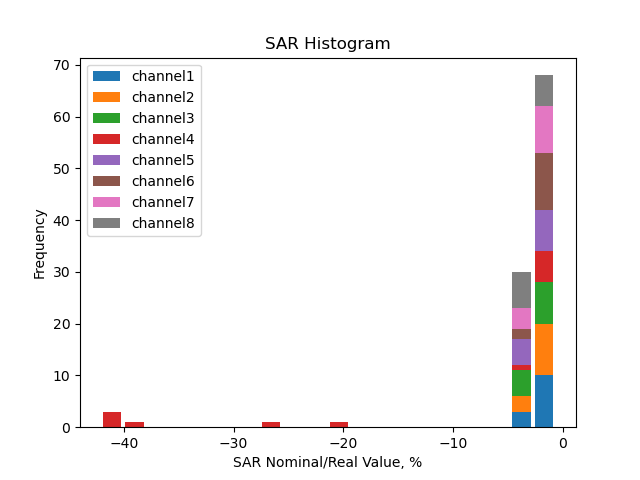

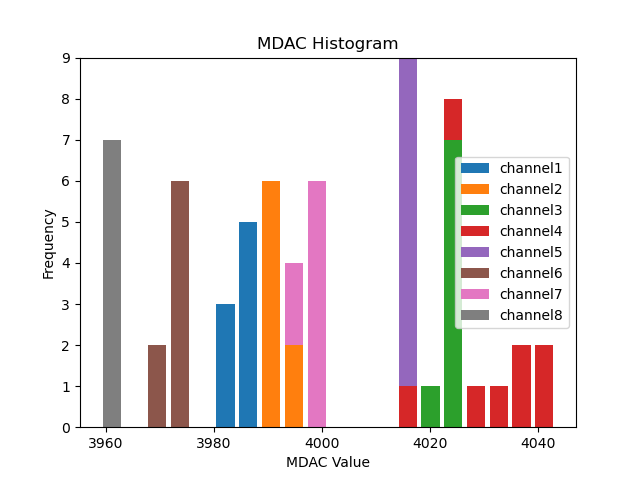

Mdac calib vals

channel1 3985.78 3986.71 3987.40 3986.56 3988.23 3986.73 3986.27 3984.50
channel2 3994.00 3995.04 3994.98 3994.23 3994.44 3993.82 3993.52 3991.97
channel3 4025.48 4026.80 4026.43 4026.50 4026.42 4024.51 4025.32 4022.72
channel4 4016.69 4036.96 4041.63 4034.61 4028.04 4039.97 4045.33 4032.51
channel5 4017.16 4018.87 4018.81 4018.24 4019.96 4018.67 4019.10 4017.29
channel6 3973.55 3974.79 3974.16 3974.48 3976.54 3975.13 3974.28 3971.82
channel7 3997.69 3999.95 3999.12 3999.18 4000.33 3999.21 3999.00 3998.22
channel8 3961.04 3962.73 3962.97 3962.97 3964.78 3963.24 3963.35 3961.96

Unscaled Mdac calib vals

channel1 -110.22 3986.71 3987.40 3986.56 3988.23 3986.73 3986.27 3984.50
channel2 -102.00 3995.04 3994.98 3994.23 3994.44 3993.82 3993.52 3991.97
channel3 -70.52 4026.80 4026.43 4026.50 4026.42 4024.51 4025.32 4022.72
channel4 -79.31 4036.96 4041.63 4034.61 4028.04 4039.97 4045.33 4032.51
channel5 -78.84 4018.87 4018.81 4018.24 4019.96 4018.67 4019.10 4017.29
channel6 -122.45 3974.79 3974.16 3974.48 3976.54 3975.13 3974.28 3971.82
channel7 -98.31 3999.95 3999.12 3999.18 4000.33 3999.21 3999.00 3998.22
channel8 -134.96 3962.73 3962.97 3962.97 3964.78 3963.24 3963.35 3961.96

(click on a plot to zoom...)
Pedestal Distribution DAC Linearity and Residuals DAC RMS DAC DNL

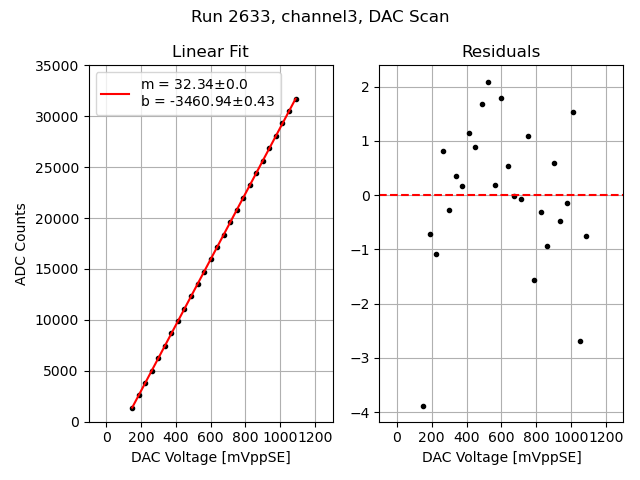

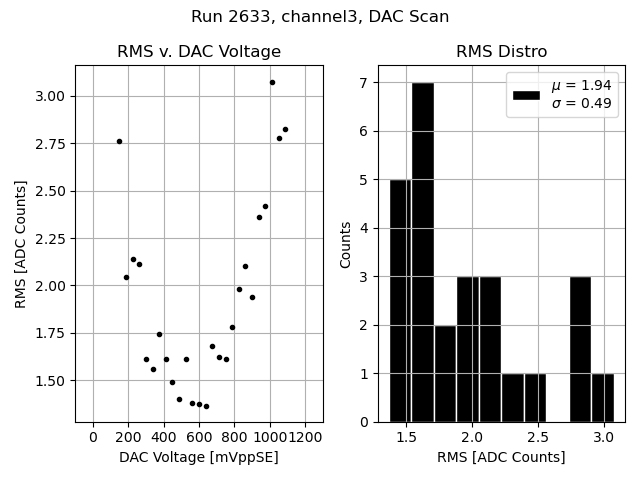

Channel 3

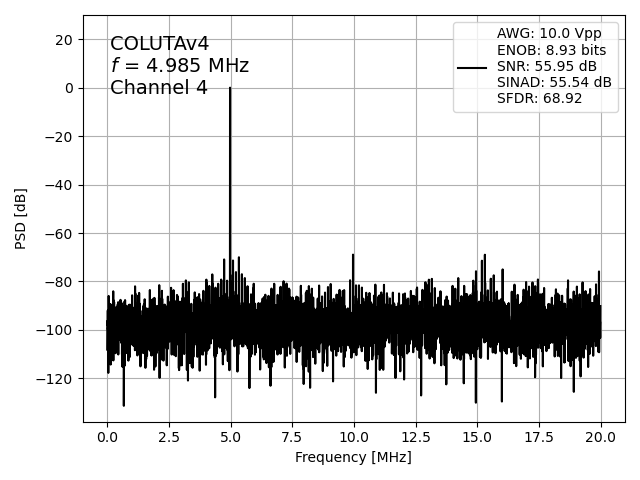

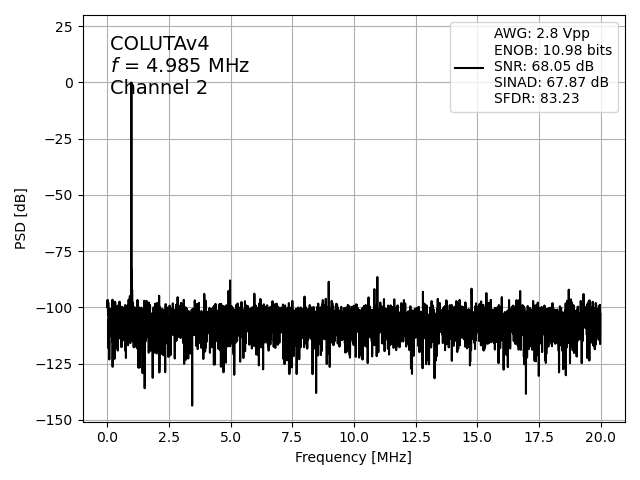

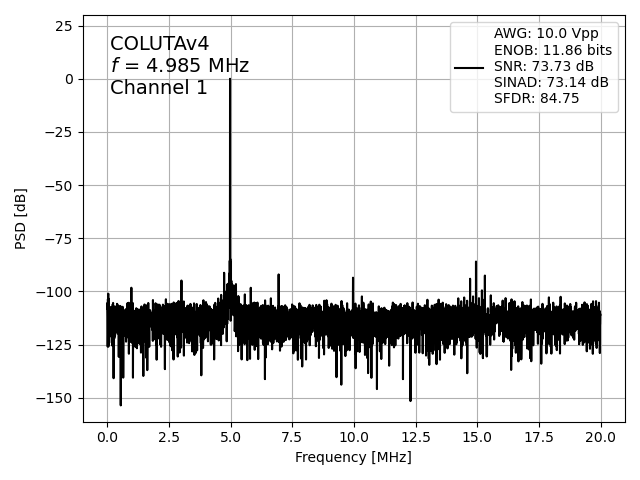

Pedestal Distribution Raw Sine Samples Sine FFT Sine Fitted

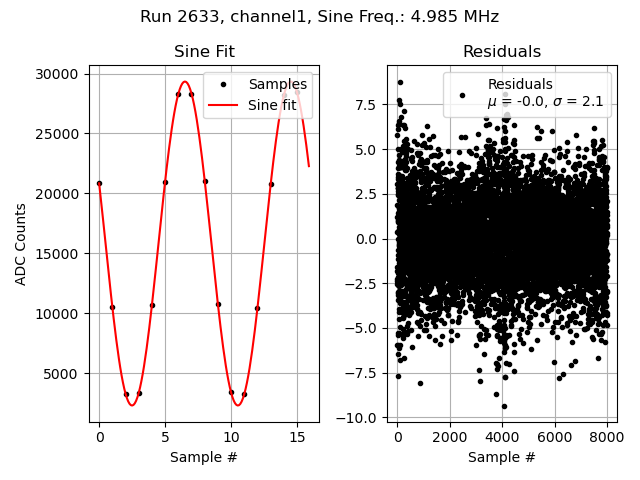

Channel 1
Channel 2

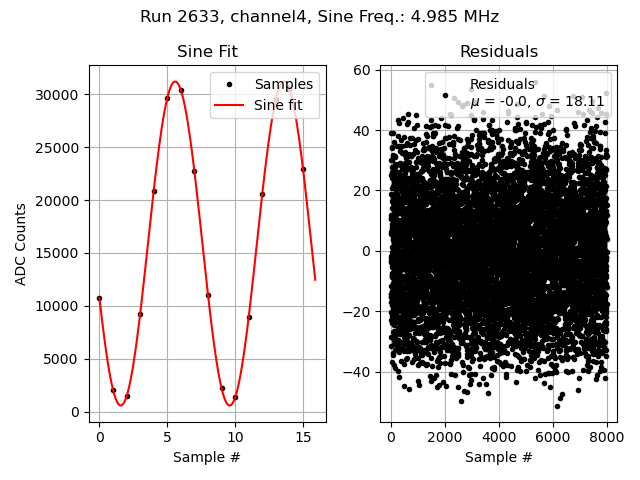

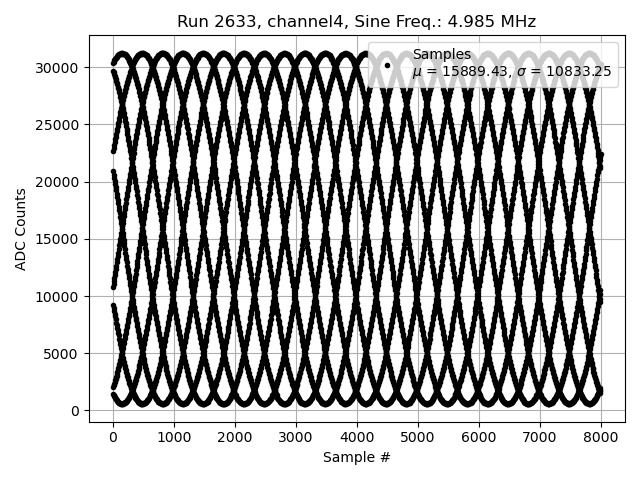

Channel 4

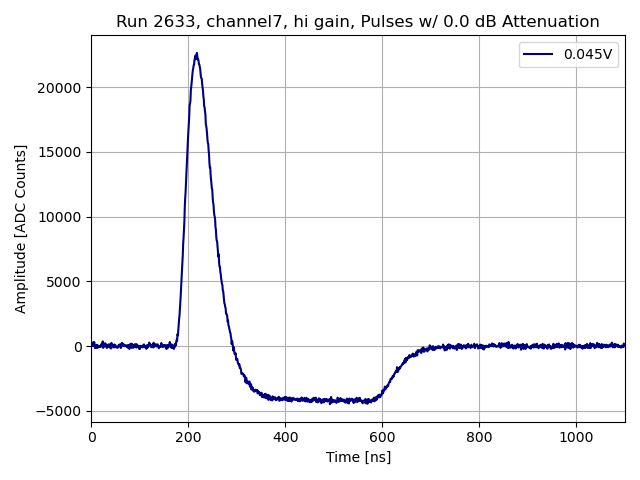

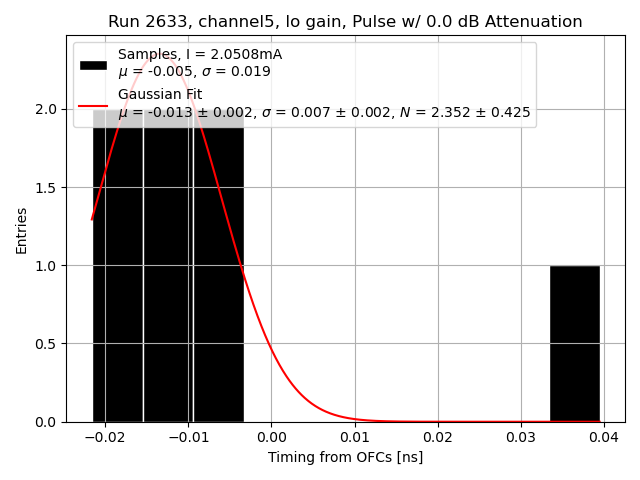

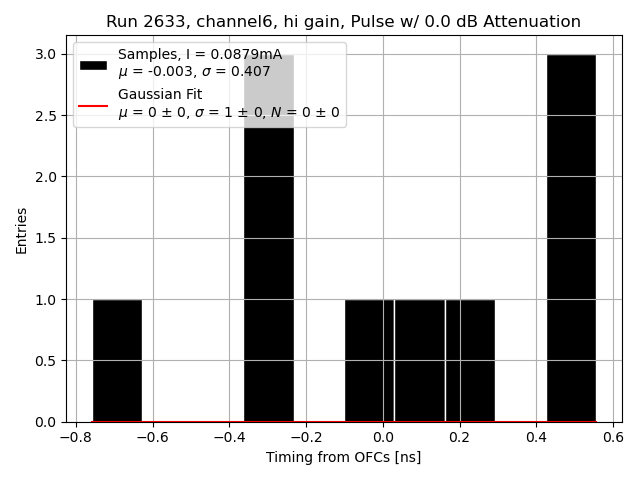

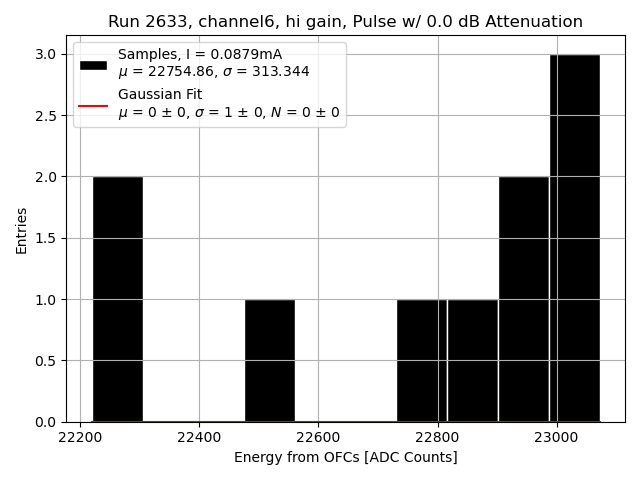

Raw Pulse Data (all measurements) Average interleaved pulse train Energy from OFCs Timing from OFCs

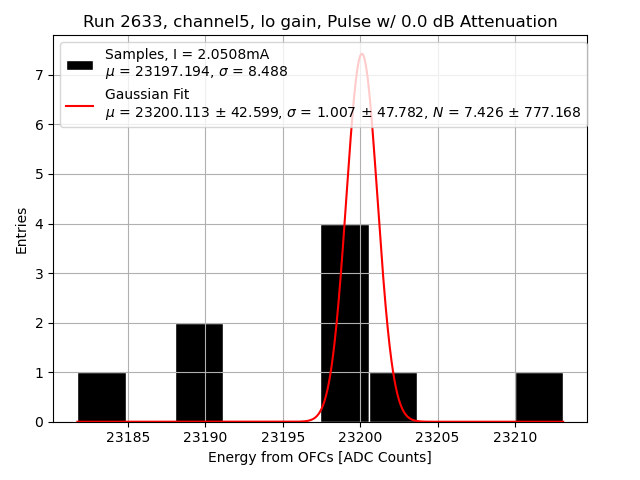

Channel 5

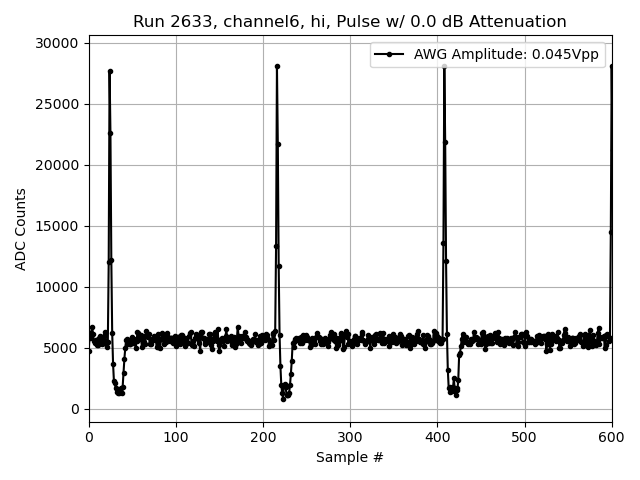

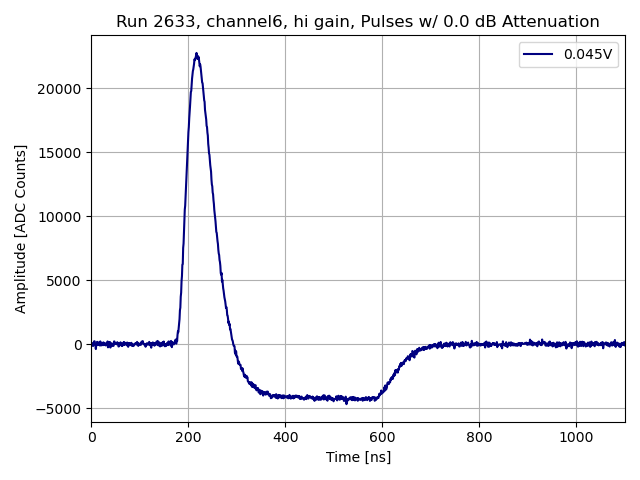

Channel 6

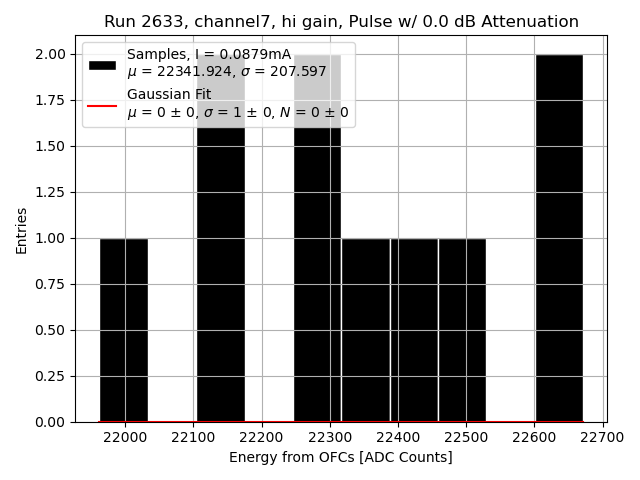

Channel 7

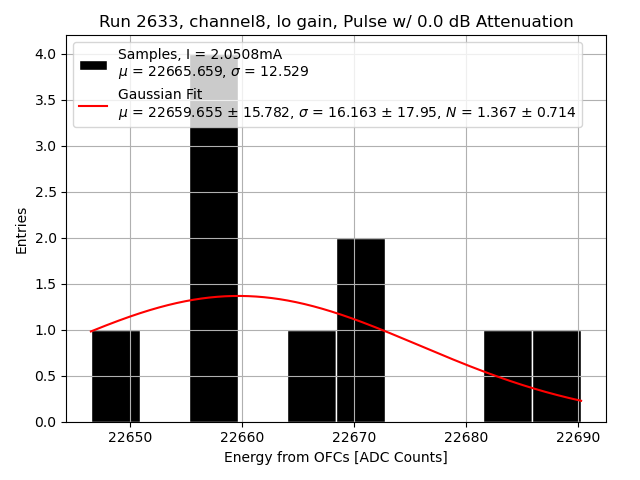

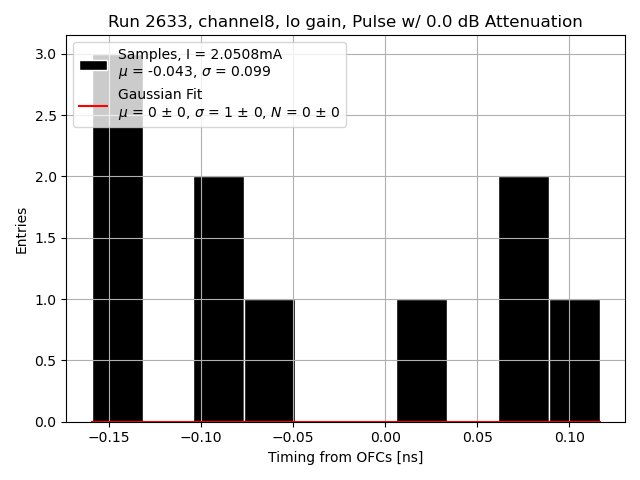

Channel 8
