Per-chip Measurements

ASIC 686

Power Supply Measurements

Pre/Post Config Voltage Current
pre 4.0 2.6490
pre 8.0 0.4069
post 4.0 2.6700
post 8.0 0.4079

Serializer Test

channel1 pass
channel2 pass
channel3 pass
channel4 pass
channel5 pass
channel6 pass
channel7 pass
channel8 pass

Clock Scan

Clock scan pass fraction = 0.4375

Before Edge Count (CP40) 1024 1024 1024 661 1024 1024 1024 1024 1024 1024 -1 -1 1024 1024 1024 1024
After Edge Count (CP40) 1024 1024 1024 1024 0 0 0 0 0 0 -1 -1 1024 1024 1024 1024
Before Edge Count(CP80) 1024 1024 1024 1024 1024 -1 -1 -1 1024 -1 -1 -1 1024 1024 1024 1024
After Edge Count (CP80) 1024 1024 1024 1024 1024 -1 -1 -1 1024 -1 -1 -1 1024 1024 1024 1024
lpGBT Phase Ch1 7 7 7 7 8 -1 -1 -1 8 -1 -1 7 7 7 7 7
lpGBT Phase Ch2 7 7 7 7 8 8 8 8 8 8 -1 7 7 7 7 7
lpGBT Phase Ch3 7 7 7 7 8 -1 -1 -1 8 -1 -1 7 7 7 7 7
lpGBT Phase Ch4 7 7 7 7 8 -1 -1 -1 8 -1 -1 7 7 7 7 7
lpGBT Phase Ch5 7 7 7 7 8 8 8 8 8 8 -1 -1 7 7 7 7
lpGBT Phase Ch6 7 7 7 7 8 -1 -1 -1 8 -1 -1 -1 7 7 7 7
lpGBT Phase Ch7 7 7 7 7 8 -1 -1 -1 8 -1 -1 -1 7 7 7 7
lpGBT Phase Ch8 7 7 7 7 8 8 8 8 8 8 -1 -1 7 7 7 7

Pedestal Results

ASIC Channel Mean Baseline RMS Run

5 MHz Sine Results

ASIC Channel Run meanENOB mean SFDR mean SNR mean SINAD
686 channel1 2654 11.894897 84.929903 73.941682 73.367280
686 channel2 2654 10.935458 80.574851 67.929395 67.591454
686 channel4 2654 11.794303 81.982841 73.627096 72.761703

Pulse Results

Channel ENERGY RMS from OFCs ENERGY RMS from peak Measurements Run TIMING dist mean TIMING dist std a_i b_i mean ENERGY from OFCs mean ENERGY from peak
channel5 7.65449 - - 2654 -0.00000 0.03576 [0.16708, 0.24773, 0.58109, 0.33002, 0.29146] [7.49822, -26.36465, 6.30803, 5.15406, 4.91677] 24462.02250 -
channel6 167.05810 - - 2654 0.00023 0.24050 [0.13773, 0.25129, 0.59394, 0.34293, 0.25857] [5.78434, -25.517, 4.71841, 6.73967, 6.03873] 24152.49450 -
channel7 116.88108 - - 2654 0.18759 0.23119 [0.13773, 0.25129, 0.59394, 0.34293, 0.25857] [5.78434, -25.517, 4.71841, 6.73967, 6.03873] 23603.09219 -
channel8 7.33639 - - 2654 -0.12456 0.04557 [0.16708, 0.24773, 0.58109, 0.33002, 0.29146] [7.49822, -26.36465, 6.30803, 5.15406, 4.91677] 24095.49934 -

SAR calib vals

channel1 3310.0 1891.62 946.68 592.23 355.50 237.26 118.28 203.56 116.82 58.08 29.33 21.83 14.51 9.12 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3310.0 1890.80 946.67 592.07 355.57 237.32 118.30 203.56 116.77 58.11 29.38 21.67 14.35 8.89 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3310.0 1891.27 946.61 592.11 355.40 237.21 118.20 204.07 117.14 58.17 29.25 21.78 14.34 8.91 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3310.0 1891.11 946.56 592.13 355.38 237.20 118.16 205.12 117.55 58.55 29.45 21.74 14.36 8.92 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3310.0 1891.29 946.61 592.37 355.61 237.36 118.19 203.51 116.83 58.19 29.49 22.05 14.75 9.15 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3310.0 1890.96 946.57 592.11 355.58 237.18 118.09 204.58 117.56 58.58 29.54 21.81 14.39 8.90 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3310.0 1891.30 946.54 592.09 355.34 237.20 118.12 202.64 116.20 57.87 29.46 21.51 14.21 8.84 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3310.0 1891.29 946.67 592.13 355.60 237.16 118.24 202.72 116.53 58.07 29.19 21.75 14.49 9.15 6.0 4.0 2.0 1.0 0.5 0.25

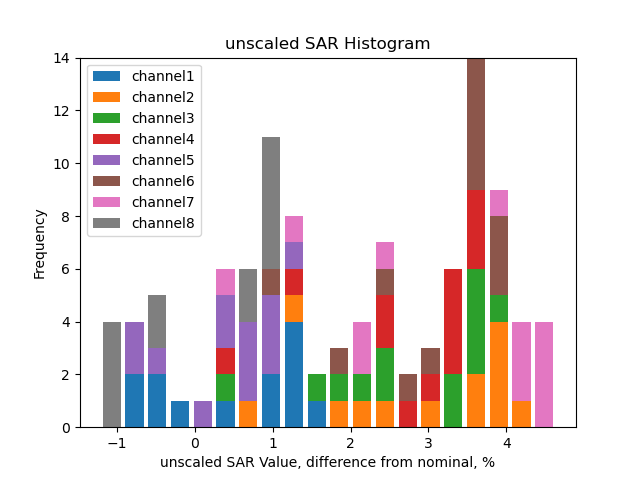

Unscaled SAR calib vals

channel1 3628.56 2073.67 1037.79 649.23 389.71 260.09 129.66 223.15 128.06 63.67 32.15 23.93 15.91 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3722.86 2126.64 1064.75 665.92 399.92 266.92 133.06 228.95 131.33 65.36 33.05 24.37 16.14 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3713.47 2121.80 1062.00 664.28 398.72 266.12 132.61 228.94 131.42 65.26 32.81 24.44 16.09 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3708.87 2119.00 1060.63 663.48 398.21 265.78 132.40 229.84 131.72 65.60 33.00 24.36 16.09 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3615.73 2065.98 1034.04 647.09 388.46 259.28 129.11 222.31 127.62 63.56 32.21 24.09 16.11 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3718.34 2124.24 1063.34 665.16 399.45 266.44 132.66 229.82 132.06 65.81 33.18 24.50 16.16 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3743.17 2138.81 1070.41 669.57 401.84 268.24 133.58 229.16 131.41 65.44 33.31 24.33 16.07 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3618.36 2067.48 1034.86 647.29 388.73 259.25 129.26 221.61 127.39 63.48 31.91 23.78 15.84 10.0 6.0 4.0 2.0 1.0 0.5 0.25

Mdac calib vals

channel1 3968.71 3971.20 3970.34 3970.33 3971.92 3970.07 3970.23 3969.13
channel2 3994.23 3995.96 3996.12 3995.90 3997.37 3995.48 3994.38 3993.12
channel3 3973.02 3975.01 3975.38 3975.26 3976.78 3974.14 3974.96 3972.61
channel4 4000.76 4003.25 4002.62 4003.15 4004.30 4002.31 4002.26 4000.47
channel5 3973.07 3975.66 3974.88 3974.34 3976.72 3975.16 3975.34 3973.54
channel6 4021.02 4022.76 4022.47 4022.79 4024.18 4022.24 4022.01 4021.16
channel7 3933.12 3935.80 3934.68 3935.60 3936.73 3936.23 3936.28 3935.20
channel8 3949.49 3952.02 3952.06 3952.39 3954.09 3951.51 3951.73 3951.26

Unscaled Mdac calib vals

channel1 -127.29 3971.20 3970.34 3970.33 3971.92 3970.07 3970.23 3969.13
channel2 -101.77 3995.96 3996.12 3995.90 3997.37 3995.48 3994.38 3993.12
channel3 -122.98 3975.01 3975.38 3975.26 3976.78 3974.14 3974.96 3972.61
channel4 -95.24 4003.25 4002.62 4003.15 4004.30 4002.31 4002.26 4000.47
channel5 -122.93 3975.66 3974.88 3974.34 3976.72 3975.16 3975.34 3973.54
channel6 -74.98 4022.76 4022.47 4022.79 4024.18 4022.24 4022.01 4021.16
channel7 -162.88 3935.80 3934.68 3935.60 3936.73 3936.23 3936.28 3935.20
channel8 -146.51 3952.02 3952.06 3952.39 3954.09 3951.51 3951.73 3951.26

(click on a plot to zoom...)

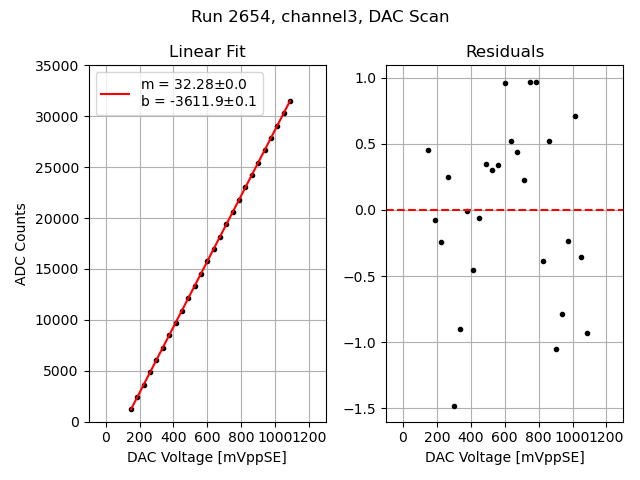

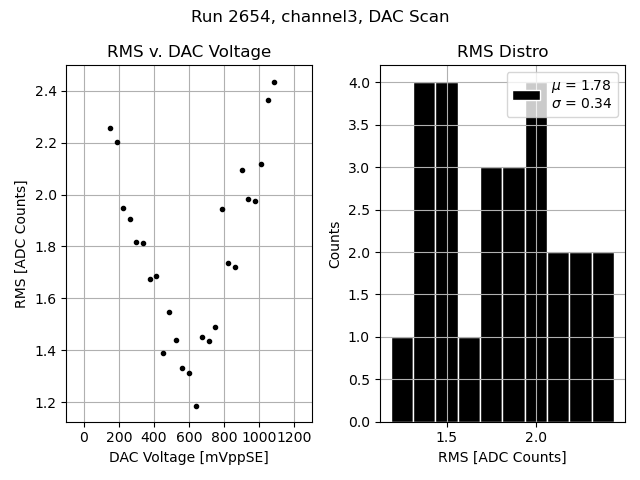

Pedestal Distribution DAC Linearity and Residuals DAC RMS DAC DNL
Channel 3

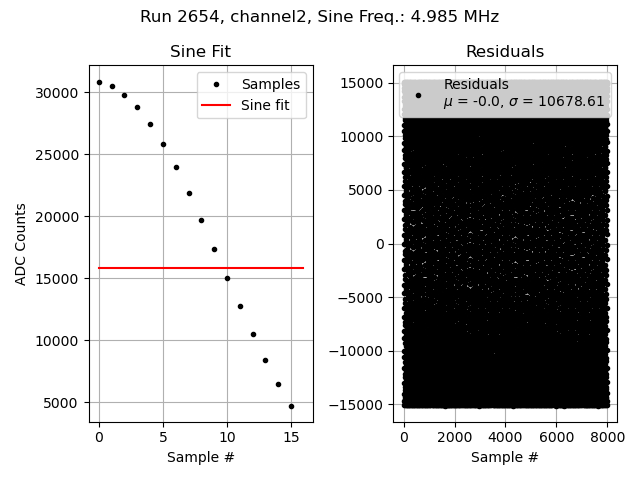

Pedestal Distribution Raw Sine Samples Sine FFT Sine Fitted

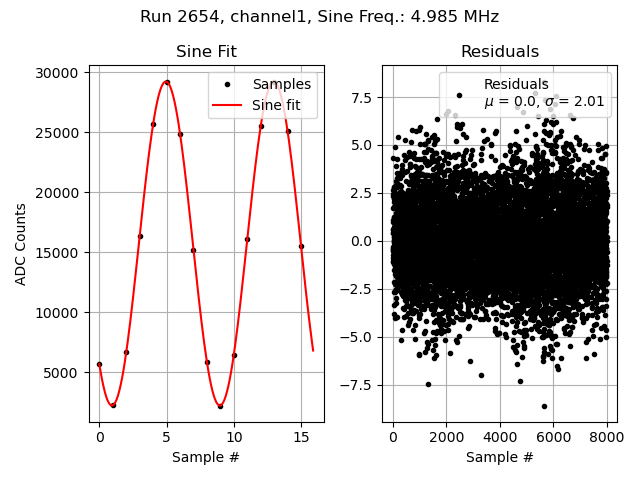

Channel 1
Channel 2

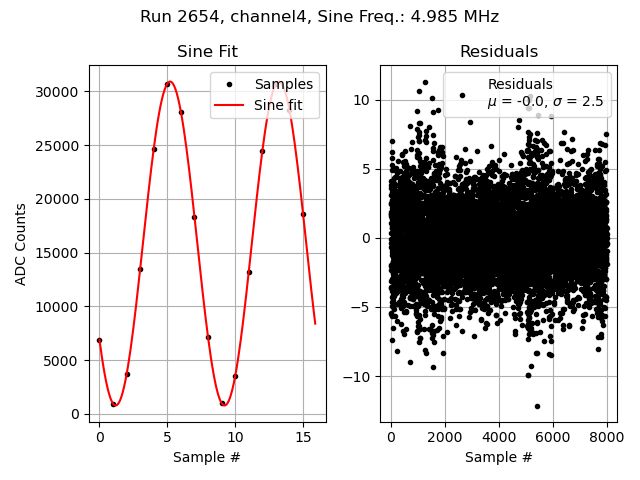

Channel 4
Raw Pulse Data (all measurements) Average interleaved pulse train Energy from OFCs Timing from OFCs

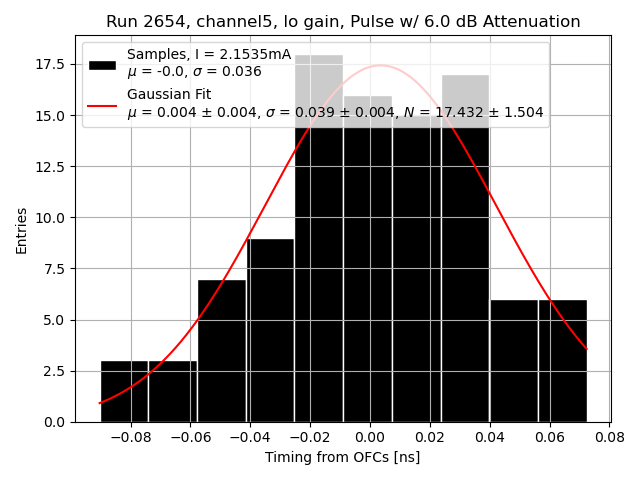

Channel 5
Channel 6

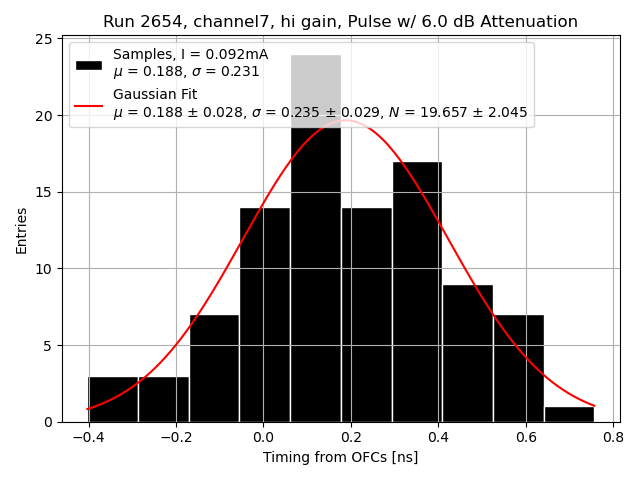

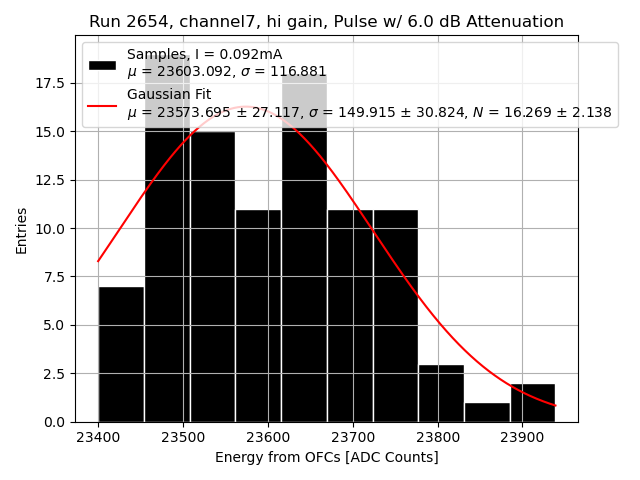

Channel 7

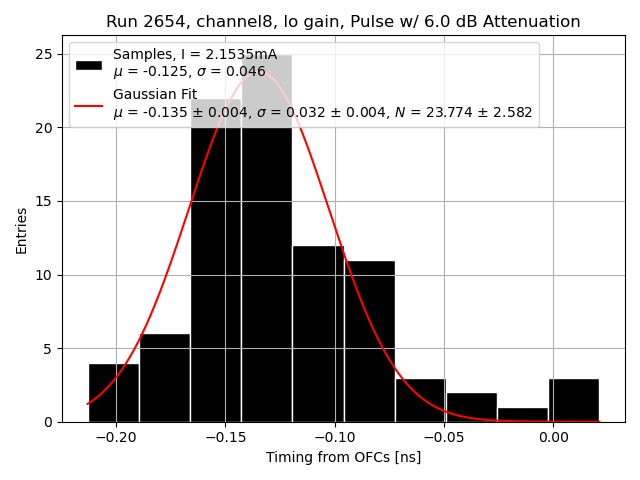

Channel 8
