Per-chip Measurements

ASIC 654

Power Supply Measurements

Pre/Post Config Voltage Current
pre 4.0 2.0950
pre 8.0 0.4070
post 4.0 2.6660
post 8.0 0.4079

Serializer Test

channel1 pass
channel2 pass
channel3 pass
channel4 pass
channel5 pass
channel6 pass
channel7 pass
channel8 pass

Clock Scan

Clock scan pass fraction = 0.4375

Before Edge Count (CP40) 1024 1024 1024 1024 1024 1024 1024 1024 1024 1024 -1 -1 1024 1024 1024 1024
After Edge Count (CP40) 1024 1024 1024 0 0 0 0 0 0 0 -1 -1 1024 1024 1024 1024
Before Edge Count(CP80) 1024 1024 1024 1024 1024 -1 -1 -1 1024 -1 -1 -1 1024 1024 1024 1024
After Edge Count (CP80) 1024 1024 1024 1024 1024 -1 -1 -1 1024 -1 -1 -1 1024 1024 1024 1024
lpGBT Phase Ch1 3 3 3 4 4 -1 -1 -1 4 -1 3 3 3 3 3 3
lpGBT Phase Ch2 3 3 3 4 4 -1 -1 -1 4 -1 -1 3 3 3 3 3
lpGBT Phase Ch3 3 3 3 4 4 -1 -1 -1 4 -1 3 3 3 3 3 3
lpGBT Phase Ch4 3 3 3 4 4 -1 -1 -1 4 -1 -1 3 3 3 3 3
lpGBT Phase Ch5 3 3 3 4 4 4 4 4 4 4 -1 3 3 3 3 3
lpGBT Phase Ch6 3 3 3 4 4 -1 -1 -1 4 -1 -1 3 3 3 3 3
lpGBT Phase Ch7 3 3 3 4 4 -1 -1 -1 4 -1 -1 -1 3 3 3 3
lpGBT Phase Ch8 3 3 3 4 4 4 4 4 4 4 -1 -1 3 3 3 3

Pedestal Results

ASIC Channel Mean Baseline RMS Run

5 MHz Sine Results

ASIC Channel Run meanENOB mean SFDR mean SNR mean SINAD
654 channel1 2662 11.868234 85.275220 73.752345 73.206768
654 channel2 2662 10.238706 67.585201 65.654958 63.397011
654 channel4 2662 11.863964 83.944553 73.921388 73.181065

Pulse Results

Channel ENERGY RMS from OFCs ENERGY RMS from peak Measurements Run TIMING dist mean TIMING dist std a_i b_i mean ENERGY from OFCs mean ENERGY from peak
channel5 8.05870 - - 2662 -0.23702 0.02647 [0.14843, 0.24704, 0.58809, 0.32613, 0.27653] [7.58691, -25.9313, 6.42611, 4.99382, 5.4312] 24503.15150 -
channel6 145.58317 - - 2662 -0.01223 0.21580 [0.14747, 0.23541, 0.6003, 0.33967, 0.26554] [7.52014, -27.26075, 5.7372, 6.39515, 4.18625] 24125.58850 -
channel7 125.42555 - - 2662 0.33370 0.26139 [0.14747, 0.23541, 0.6003, 0.33967, 0.26554] [7.52014, -27.26075, 5.7372, 6.39515, 4.18625] 23582.39404 -
channel8 6.87344 - - 2662 -0.24875 0.02983 [0.14843, 0.24704, 0.58809, 0.32613, 0.27653] [7.58691, -25.9313, 6.42611, 4.99382, 5.4312] 24012.04494 -

SAR calib vals

channel1 3310.0 1891.35 946.61 592.23 355.45 237.33 118.10 202.62 116.20 57.94 29.26 21.89 14.68 9.13 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3310.0 1891.21 946.44 592.18 355.50 237.33 118.08 220.96 126.74 63.26 31.94 25.50 15.48 10.70 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3310.0 1891.19 946.47 592.17 355.46 237.32 118.18 203.50 116.61 58.09 29.36 21.69 14.57 9.16 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3310.0 1891.37 946.43 591.91 355.16 237.02 118.18 205.42 117.94 58.82 29.57 22.16 15.03 9.50 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3310.0 1891.09 946.56 592.13 355.45 237.18 118.26 204.02 117.04 58.38 29.52 22.15 14.73 9.15 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3310.0 1890.85 946.65 592.01 355.38 237.23 118.14 203.60 116.90 58.20 29.40 21.90 14.69 9.19 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3310.0 1891.01 946.54 592.06 355.18 237.16 118.12 204.92 117.72 58.63 29.59 22.20 14.93 9.38 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3310.0 1891.11 946.72 592.25 355.30 237.33 118.12 203.57 116.84 58.28 29.29 21.99 14.87 9.38 6.0 4.0 2.0 1.0 0.5 0.25

Unscaled SAR calib vals

channel1 3623.73 2070.62 1036.33 648.36 389.14 259.83 129.29 221.82 127.21 63.43 32.03 23.97 16.07 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3094.12 1767.86 884.71 553.56 332.31 221.85 110.38 206.55 118.47 59.13 29.86 23.84 14.47 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3615.47 2065.72 1033.82 646.82 388.26 259.22 129.09 222.28 127.37 63.45 32.07 23.69 15.92 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3485.08 1991.41 996.49 623.22 373.95 249.56 124.43 216.29 124.18 61.93 31.13 23.33 15.82 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3617.35 2066.69 1034.45 647.11 388.45 259.20 129.24 222.96 127.91 63.80 32.26 24.21 16.10 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3603.24 2058.36 1030.52 644.46 386.86 258.25 128.61 221.64 127.26 63.36 32.00 23.84 15.99 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3529.83 2016.60 1009.40 631.38 378.77 252.91 125.97 218.53 125.54 62.52 31.56 23.67 15.92 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3527.57 2015.41 1008.95 631.18 378.65 252.93 125.88 216.95 124.52 62.11 31.21 23.44 15.85 10.0 6.0 4.0 2.0 1.0 0.5 0.25

Mdac calib vals

channel1 3995.44 3997.31 3997.10 3996.61 3998.74 3997.05 3996.55 3994.27
channel2 3977.80 3980.00 3979.71 3981.67 3983.51 3979.39 3987.52 3988.45
channel3 3960.34 3962.41 3962.89 3961.41 3962.97 3960.80 3961.89 3959.37
channel4 3997.69 4000.05 3998.63 3998.07 4000.39 3999.46 3998.77 3997.68
channel5 3988.28 3990.07 3989.37 3989.21 3991.76 3989.48 3989.46 3988.43
channel6 3990.57 3991.53 3991.68 3991.47 3992.73 3991.35 3991.01 3988.68
channel7 3953.81 3954.91 3955.37 3955.02 3956.19 3954.94 3954.78 3954.30
channel8 3976.97 3978.76 3978.92 3978.30 3980.18 3977.72 3978.55 3976.83

Unscaled Mdac calib vals

channel1 -100.56 3997.31 3997.10 3996.61 3998.74 3997.05 3996.55 3994.27
channel2 -118.20 3980.00 3979.71 3981.67 3983.51 3979.39 3987.52 3988.45
channel3 -135.66 3962.41 3962.89 3961.41 3962.97 3960.80 3961.89 3959.37
channel4 -98.31 4000.05 3998.63 3998.07 4000.39 3999.46 3998.77 3997.68
channel5 -107.72 3990.07 3989.37 3989.21 3991.76 3989.48 3989.46 3988.43
channel6 -105.43 3991.53 3991.68 3991.47 3992.73 3991.35 3991.01 3988.68
channel7 -142.19 3954.91 3955.37 3955.02 3956.19 3954.94 3954.78 3954.30
channel8 -119.03 3978.76 3978.92 3978.30 3980.18 3977.72 3978.55 3976.83

(click on a plot to zoom...)
Pedestal Distribution DAC Linearity and Residuals DAC RMS DAC DNL
Channel 3

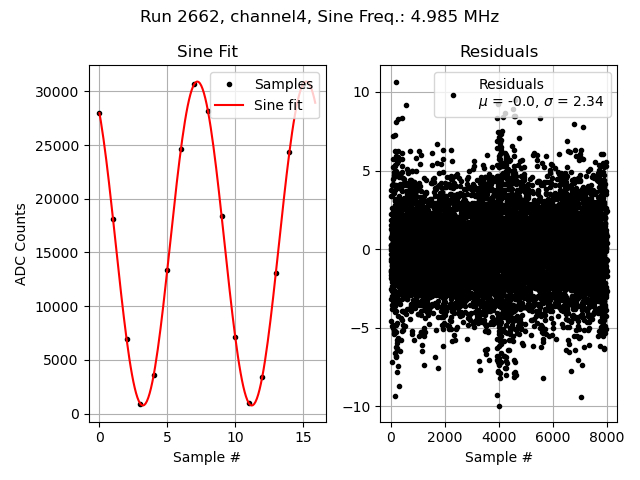

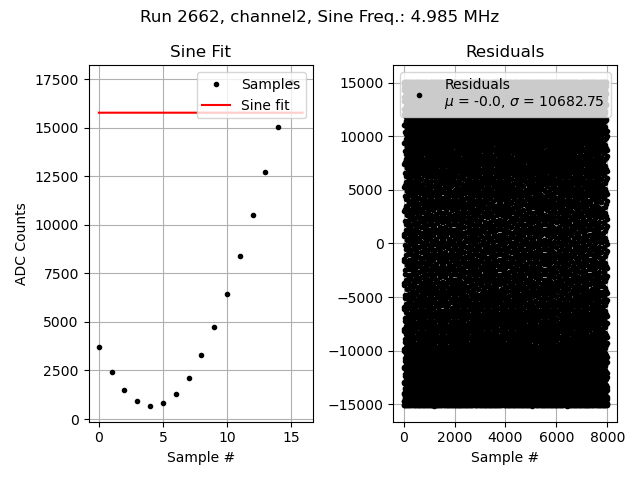

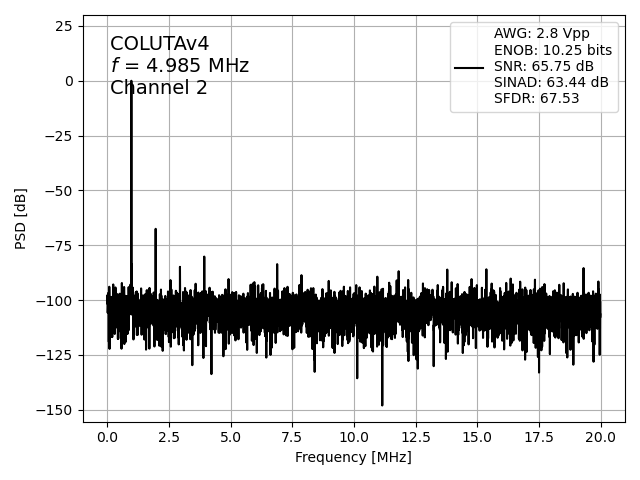

Pedestal Distribution Raw Sine Samples Sine FFT Sine Fitted
Channel 1
Channel 2
Channel 4

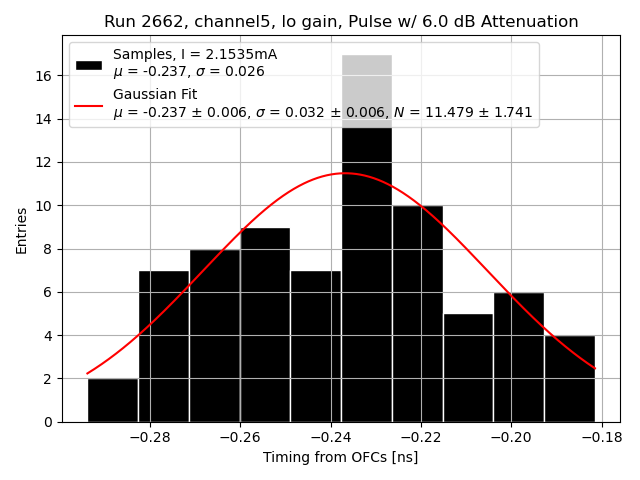

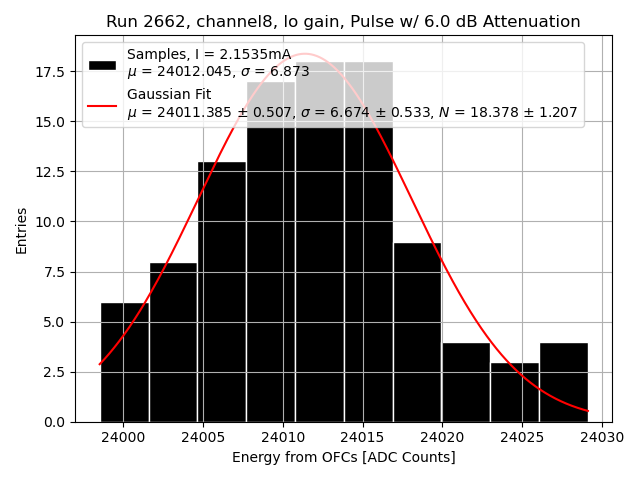

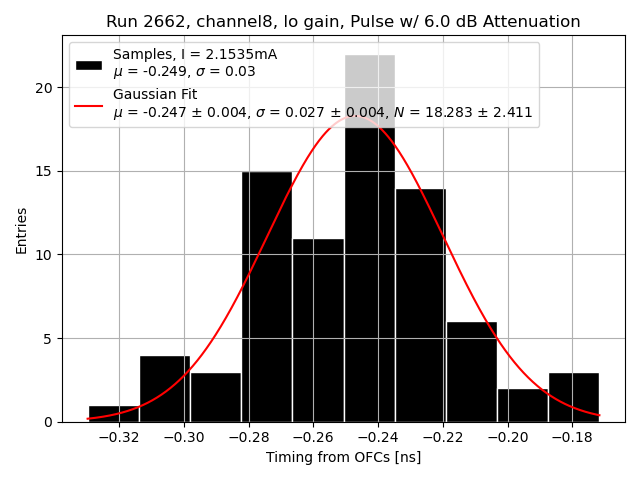

Raw Pulse Data (all measurements) Average interleaved pulse train Energy from OFCs Timing from OFCs
Channel 5
Channel 6
Channel 7
Channel 8
