Per-chip Measurements

ASIC 687

Power Supply Measurements

Pre/Post Config Voltage Current
pre 4.0 2.5530
pre 8.0 0.4067
post 4.0 2.6530
post 8.0 0.4080

Serializer Test

channel1 pass
channel2 pass
channel3 pass
channel4 pass
channel5 pass
channel6 pass
channel7 pass
channel8 pass

Clock Scan

Clock scan pass fraction = 0.4375

Before Edge Count (CP40) 1024 1024 1024 1024 1024 1024 1024 1024 1024 1024 1024 1024 1024 1024 1024 1024
After Edge Count (CP40) 1024 1024 1024 0 0 0 0 0 0 0 10 1024 1024 1024 1024 1024
Before Edge Count(CP80) 1024 1024 1024 1024 1024 -1 -1 -1 1024 -1 -1 922 1024 1024 1024 1024
After Edge Count (CP80) 1024 1024 1024 1024 1024 -1 -1 -1 1024 -1 -1 1024 1024 1024 1024 1024
lpGBT Phase Ch1 2 2 2 3 3 -1 -1 -1 3 -1 2 2 2 2 2 2
lpGBT Phase Ch2 2 2 2 3 3 -1 -1 -1 3 -1 2 2 2 2 2 2
lpGBT Phase Ch3 2 2 2 3 -1 -1 -1 -1 3 -1 2 2 2 2 2 2
lpGBT Phase Ch4 2 2 2 3 -1 -1 -1 -1 3 -1 2 2 2 2 2 2
lpGBT Phase Ch5 2 2 2 3 3 3 3 3 3 3 -1 2 2 2 2 2
lpGBT Phase Ch6 2 2 2 3 3 -1 -1 -1 3 3 -1 2 2 2 2 2
lpGBT Phase Ch7 2 2 2 3 3 -1 -1 -1 3 -1 -1 2 2 2 2 2
lpGBT Phase Ch8 2 2 2 3 3 3 3 3 3 3 3 2 2 2 2 2

Pedestal Results

ASIC Channel Mean Baseline RMS Run

5 MHz Sine Results

ASIC Channel Run meanENOB mean SFDR mean SNR mean SINAD
687 channel1 2673 11.798702 84.300030 73.404470 72.788185
687 channel2 2673 11.005666 82.651814 68.293516 68.014112
687 channel4 2673 11.727939 80.817300 73.381125 72.362190

Pulse Results

Channel ENERGY RMS from OFCs ENERGY RMS from peak Measurements Run TIMING dist mean TIMING dist std a_i b_i mean ENERGY from OFCs mean ENERGY from peak
channel5 7.56434 - - 2673 -0.00193 0.03241 [0.1355, 0.23013, 0.59832, 0.32699, 0.26394] [7.92629, -25.91147, 5.0039, 6.21467, 4.59152] 24715.87250 -
channel6 135.92971 - - 2673 0.00010 0.22349 [0.17457, 0.24019, 0.60661, 0.32142, 0.2842] [7.47764, -26.10267, 5.49991, 5.43768, 5.53591] 24326.74850 -
channel7 130.42069 - - 2673 0.16234 0.28984 [0.17457, 0.24019, 0.60661, 0.32142, 0.2842] [7.47764, -26.10267, 5.49991, 5.43768, 5.53591] 23658.39599 -
channel8 7.98964 - - 2673 0.05482 0.03966 [0.1355, 0.23013, 0.59832, 0.32699, 0.26394] [7.92629, -25.91147, 5.0039, 6.21467, 4.59152] 24143.24456 -

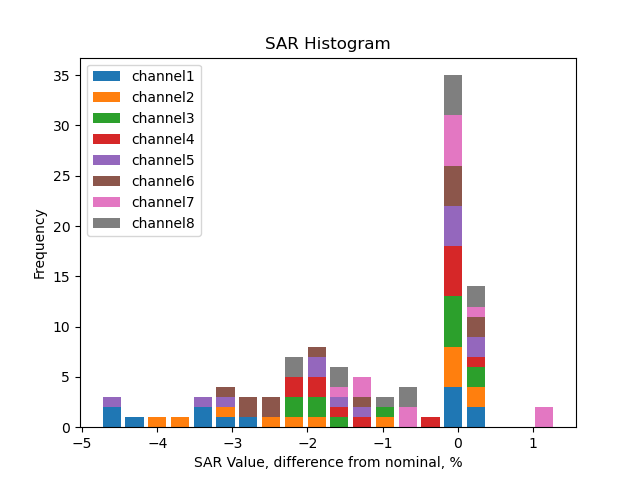

SAR calib vals

channel1 3310.0 1891.42 946.54 592.19 355.64 237.26 118.32 200.43 114.87 57.26 28.80 21.23 14.11 8.81 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3310.0 1891.17 946.67 591.96 355.54 237.22 118.26 202.26 116.18 57.91 29.31 21.51 14.27 8.88 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3310.0 1891.22 946.74 592.37 355.46 237.40 118.27 202.74 116.21 57.88 29.04 21.85 14.67 9.26 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3310.0 1891.18 946.51 592.05 355.28 237.22 118.31 202.72 116.23 57.87 29.15 21.77 14.61 9.22 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3310.0 1891.65 946.65 592.21 355.68 237.28 118.20 203.42 116.66 58.15 29.20 21.48 14.13 8.95 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3310.0 1890.88 946.67 592.25 355.62 237.17 118.23 201.50 115.51 57.64 29.05 21.54 14.39 9.12 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3310.0 1891.17 946.29 592.15 355.46 237.32 118.15 203.64 116.98 58.37 29.36 22.02 14.96 9.37 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3310.0 1891.33 946.69 592.07 355.68 237.26 118.15 202.94 116.43 57.92 29.36 21.83 14.66 9.19 6.0 4.0 2.0 1.0 0.5 0.25

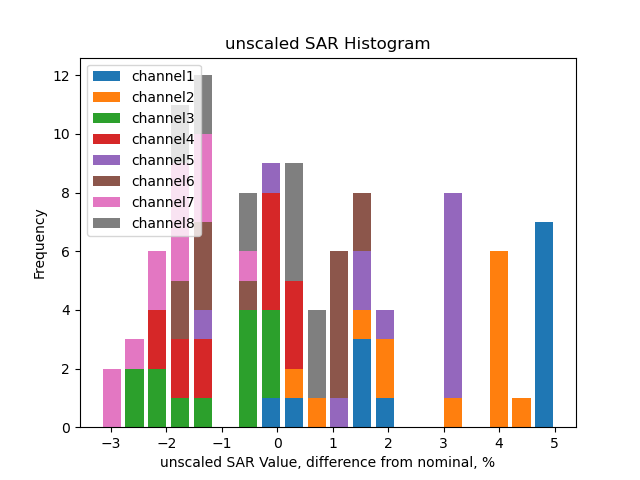

Unscaled SAR calib vals

channel1 3758.11 2147.48 1074.68 672.36 403.79 269.38 134.34 227.56 130.42 65.01 32.70 24.10 16.02 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3729.40 2130.80 1066.62 666.97 400.59 267.28 133.24 227.89 130.90 65.25 33.02 24.23 16.08 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3574.73 2042.48 1022.46 639.75 383.89 256.39 127.73 218.95 125.50 62.51 31.36 23.60 15.84 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3588.94 2050.55 1026.27 641.94 385.22 257.21 128.28 219.80 126.02 62.75 31.61 23.60 15.84 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3699.09 2114.01 1057.93 661.82 397.49 265.17 132.09 227.33 130.37 64.98 32.63 24.00 15.79 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3630.30 2073.86 1038.28 649.56 390.03 260.12 129.67 221.00 126.69 63.22 31.86 23.62 15.78 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3532.27 2018.16 1009.83 631.91 379.33 253.26 126.08 217.31 124.83 62.29 31.33 23.50 15.96 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3603.47 2059.02 1030.63 644.56 387.22 258.30 128.63 220.93 126.75 63.05 31.96 23.77 15.96 10.0 6.0 4.0 2.0 1.0 0.5 0.25

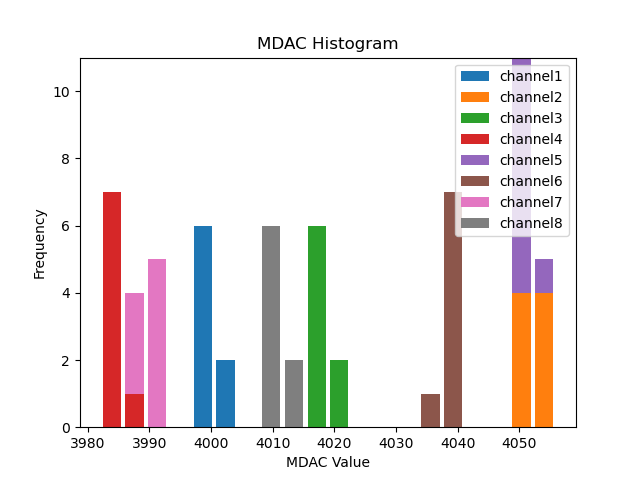

Mdac calib vals

channel1 4000.32 4002.43 4001.79 4001.64 4002.71 4000.95 4001.69 4000.67
channel2 4053.57 4055.72 4056.36 4056.06 4057.75 4053.55 4053.23 4051.97
channel3 4018.24 4021.15 4020.16 4020.42 4022.02 4019.77 4019.99 4018.64
channel4 3984.75 3986.90 3987.27 3986.94 3988.64 3986.88 3986.53 3983.91
channel5 4051.95 4052.78 4052.86 4052.40 4055.30 4052.16 4052.83 4051.20
channel6 4038.61 4039.63 4040.46 4040.20 4041.42 4039.88 4039.55 4039.87
channel7 3990.23 3992.27 3991.56 3991.74 3993.44 3991.36 3991.08 3990.15
channel8 4011.91 4013.90 4013.28 4012.30 4013.79 4011.97 4012.77 4011.17

Unscaled Mdac calib vals

channel1 -95.68 4002.43 4001.79 4001.64 4002.71 4000.95 4001.69 4000.67
channel2 -42.43 4055.72 4056.36 4056.06 4057.75 4053.55 4053.23 4051.97
channel3 -77.76 4021.15 4020.16 4020.42 4022.02 4019.77 4019.99 4018.64
channel4 -111.25 3986.90 3987.27 3986.94 3988.64 3986.88 3986.53 3983.91
channel5 -44.05 4052.78 4052.86 4052.40 4055.30 4052.16 4052.83 4051.20
channel6 -57.39 4039.63 4040.46 4040.20 4041.42 4039.88 4039.55 4039.87
channel7 -105.77 3992.27 3991.56 3991.74 3993.44 3991.36 3991.08 3990.15
channel8 -84.09 4013.90 4013.28 4012.30 4013.79 4011.97 4012.77 4011.17

(click on a plot to zoom...)

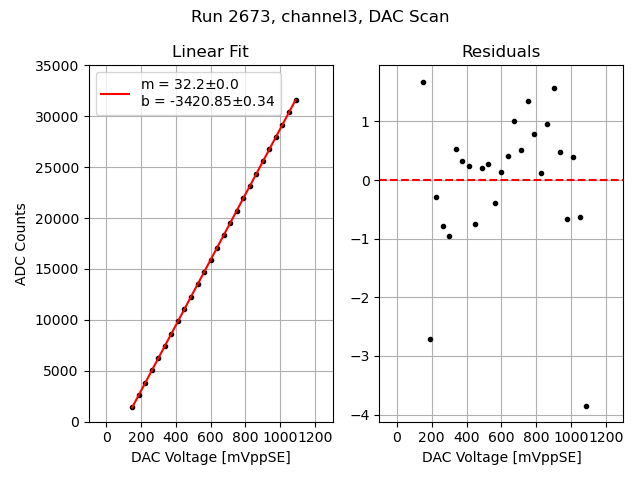

Pedestal Distribution DAC Linearity and Residuals DAC RMS DAC DNL

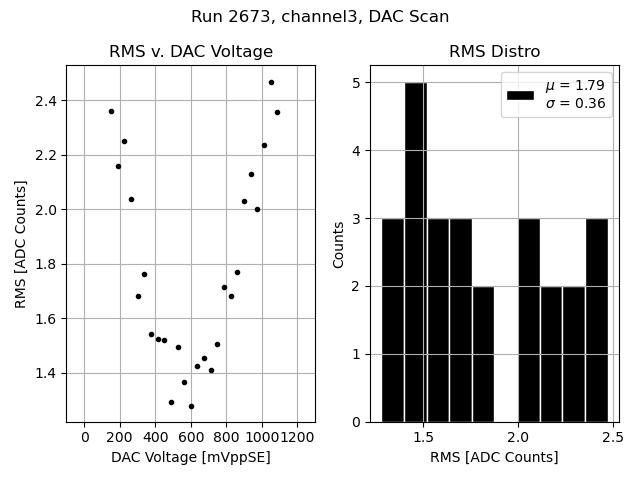

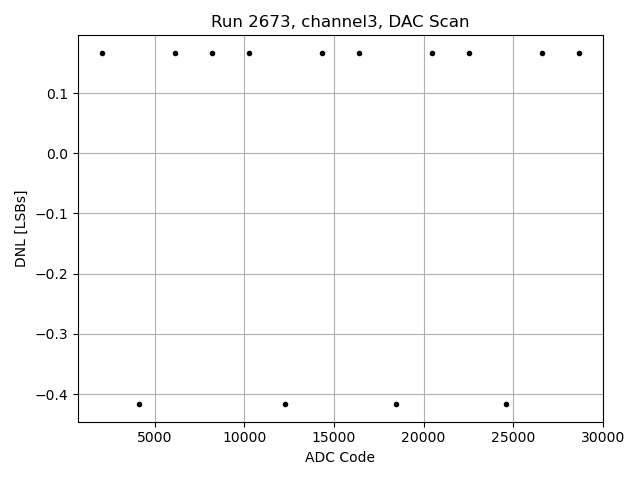

Channel 3

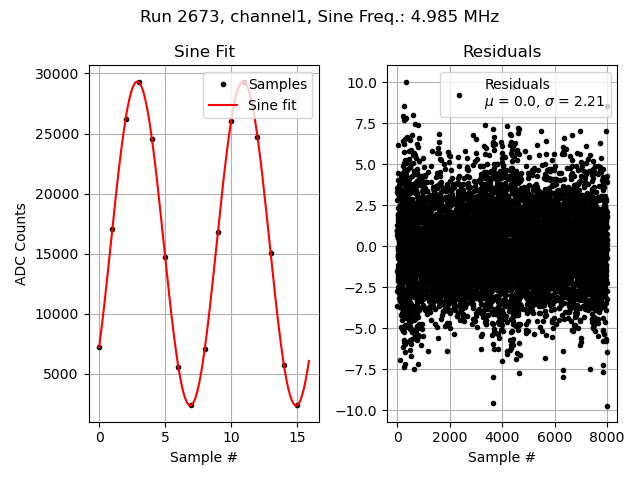

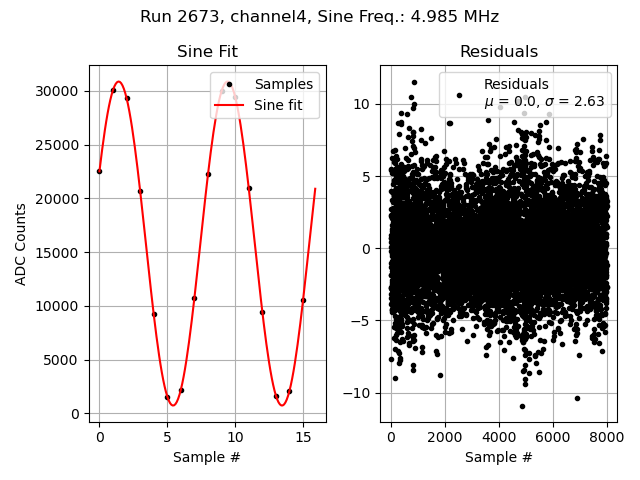

Pedestal Distribution Raw Sine Samples Sine FFT Sine Fitted

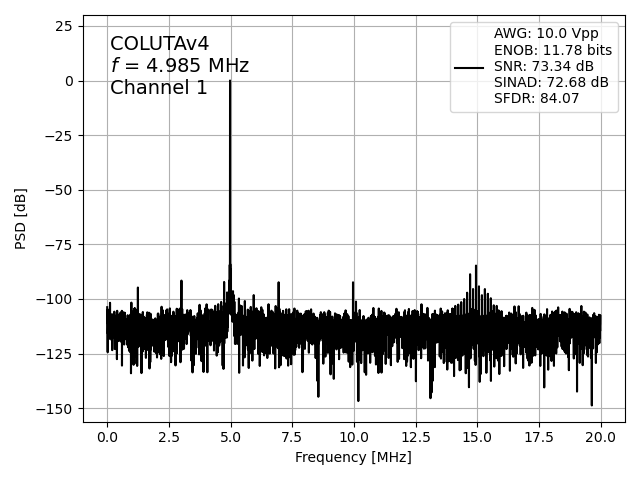

Channel 1
Channel 2

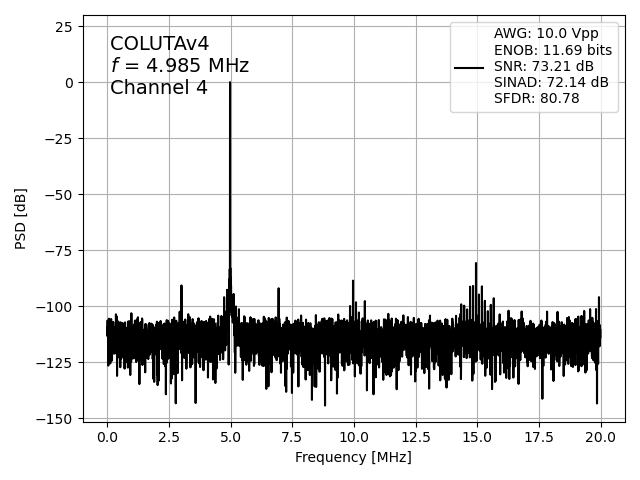

Channel 4

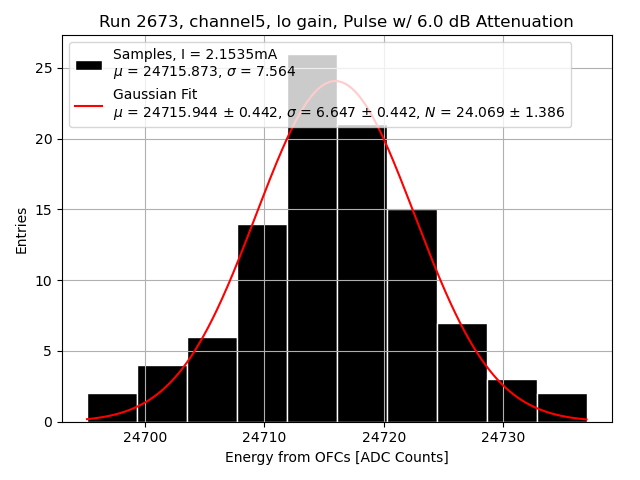

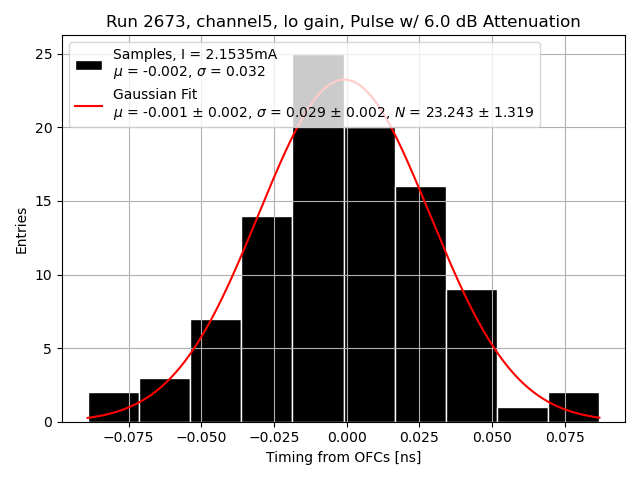

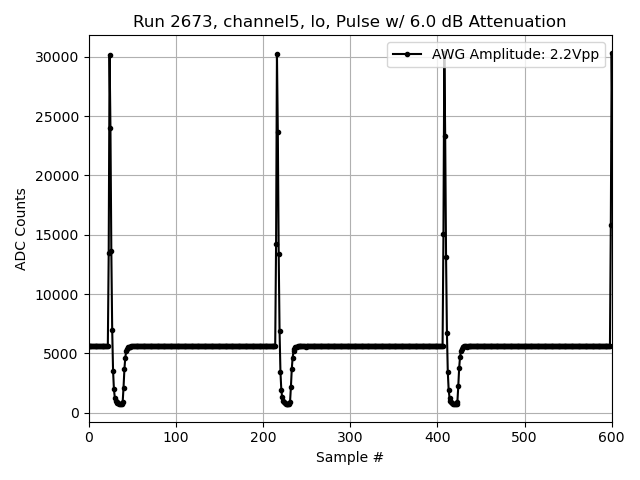

Raw Pulse Data (all measurements) Average interleaved pulse train Energy from OFCs Timing from OFCs
Channel 5

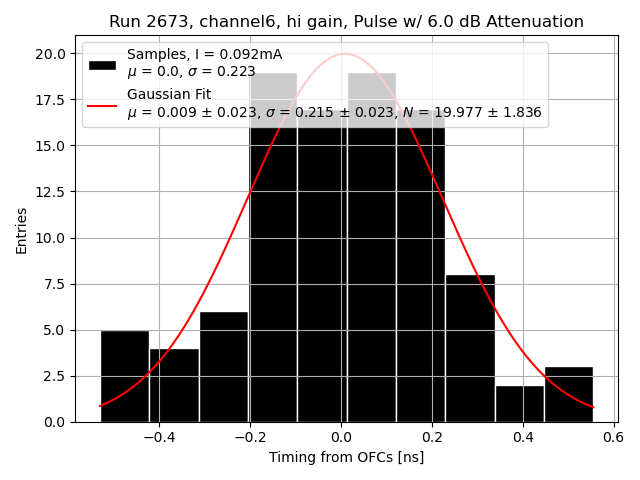

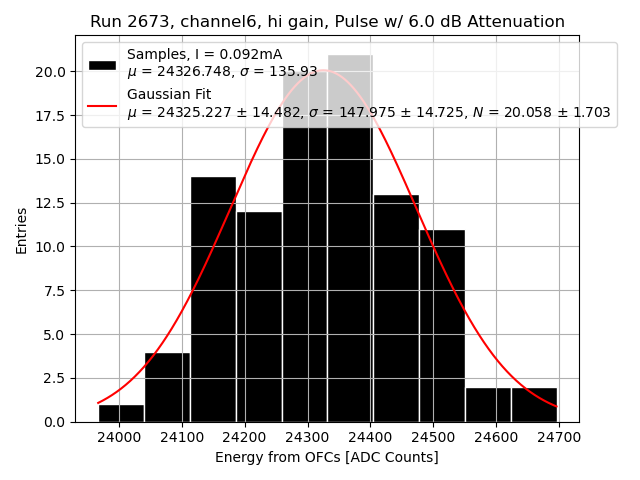

Channel 6

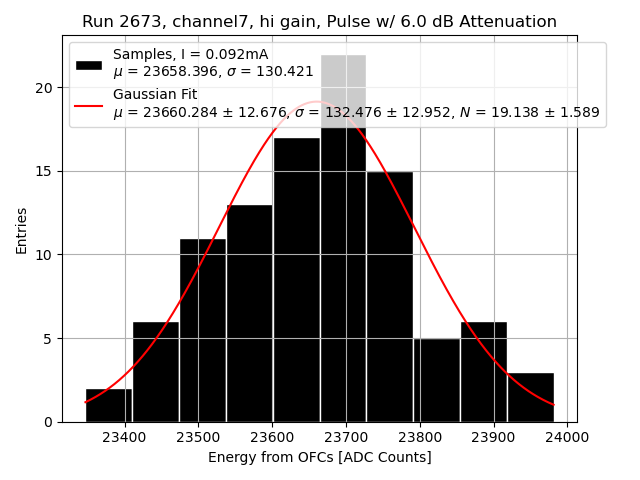

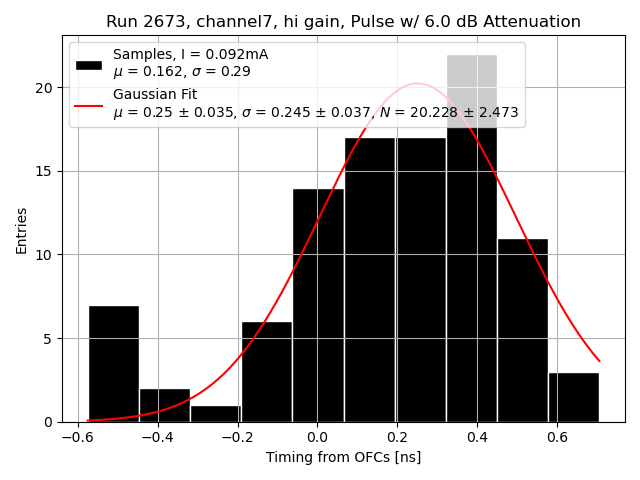

Channel 7

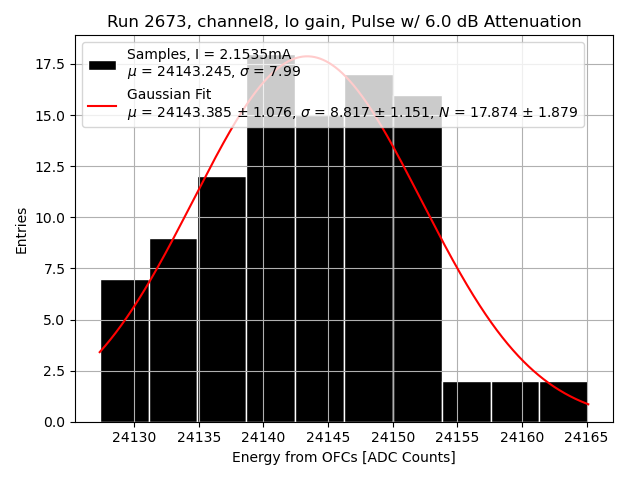

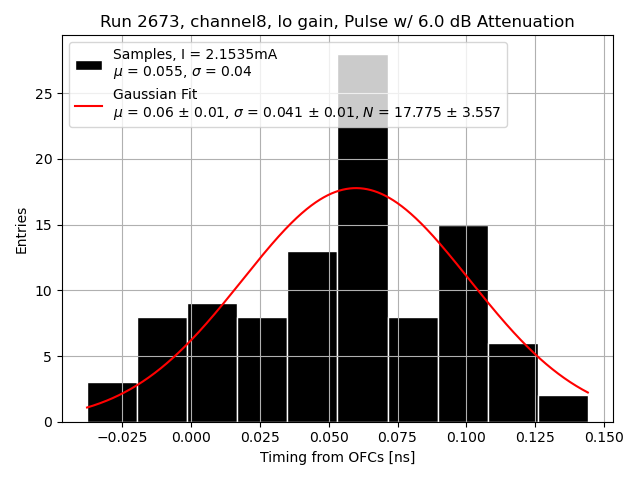

Channel 8
