Per-chip Measurements

ASIC 566

Power Supply Measurements

Pre/Post Config Voltage Current
pre 4.0 2.0930
pre 8.0 0.4063
post 4.0 2.6260
post 8.0 0.4087

Serializer Test

channel1 pass
channel2 pass
channel3 pass
channel4 pass
channel5 pass
channel6 pass
channel7 pass
channel8 pass

Clock Scan

Clock scan pass fraction = 0.4375

Before Edge Count (CP40) 1024 1024 1024 1024 1024 1024 1024 1024 1024 1024 -1 -1 1024 1024 1024 1024
After Edge Count (CP40) 1024 1024 1024 0 0 0 0 0 0 0 -1 -1 1024 1024 1024 1024
Before Edge Count(CP80) 1024 1024 1024 1024 1024 -1 -1 -1 1024 -1 -1 -1 1024 1024 1024 1024
After Edge Count (CP80) 1024 1024 1024 1024 1024 -1 -1 -1 1024 -1 -1 -1 1024 1024 1024 1024
lpGBT Phase Ch1 1 1 1 2 2 -1 -1 -1 2 -1 1 1 1 1 1 1
lpGBT Phase Ch2 1 1 1 2 2 2 2 2 2 -1 -1 1 1 1 1 1
lpGBT Phase Ch3 1 1 1 2 2 -1 -1 -1 2 -1 1 1 1 1 1 1
lpGBT Phase Ch4 1 1 1 2 2 -1 -1 -1 2 -1 1 1 1 1 1 1
lpGBT Phase Ch5 1 1 1 2 2 2 2 2 2 2 -1 1 1 1 1 1
lpGBT Phase Ch6 1 1 1 2 2 -1 -1 -1 2 -1 -1 1 1 1 1 1
lpGBT Phase Ch7 1 1 1 2 2 -1 -1 -1 2 -1 -1 -1 1 1 1 1
lpGBT Phase Ch8 1 1 1 2 2 2 2 2 2 2 -1 -1 1 1 1 1

Pedestal Results

ASIC Channel Mean Baseline RMS Run

5 MHz Sine Results

ASIC Channel Run meanENOB mean SFDR mean SNR mean SINAD
566 channel1 2685 11.743092 82.345065 73.194969 72.453415
566 channel2 2685 10.941809 81.421005 67.938563 67.629693
566 channel4 2685 11.788237 82.963385 73.518315 72.725187

Pulse Results

Channel ENERGY RMS from OFCs ENERGY RMS from peak Measurements Run TIMING dist mean TIMING dist std a_i b_i mean ENERGY from OFCs mean ENERGY from peak
channel5 7.77181 - - 2685 0.00179 0.05195 [0.13929, 0.22374, 0.61105, 0.30945, 0.27148] [8.97315, -26.51268, 5.91826, 5.6067, 3.78125] 24389.62300 -
channel6 133.15468 - - 2685 0.00005 0.23455 [0.16104, 0.25062, 0.60139, 0.32544, 0.27627] [8.36767, -27.11471, 7.22384, 4.83749, 6.06276] 24083.91900 -
channel7 146.20651 - - 2685 0.28548 0.24837 [0.16104, 0.25062, 0.60139, 0.32544, 0.27627] [8.36767, -27.11471, 7.22384, 4.83749, 6.06276] 23630.02107 -
channel8 7.10790 - - 2685 0.00259 0.03572 [0.13929, 0.22374, 0.61105, 0.30945, 0.27148] [8.97315, -26.51268, 5.91826, 5.6067, 3.78125] 24129.99340 -

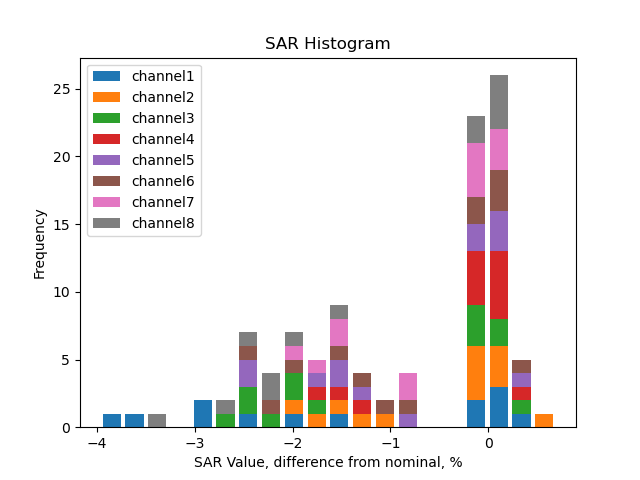

SAR calib vals

channel1 3310.0 1891.29 946.77 592.04 355.28 237.40 118.22 201.25 115.39 57.49 29.13 21.73 14.27 8.88 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3310.0 1891.21 946.47 592.23 355.35 237.19 118.31 203.09 116.51 58.12 29.29 21.91 14.79 9.31 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3310.0 1891.40 946.67 592.03 355.47 237.29 118.29 202.01 115.97 57.70 29.01 21.58 14.53 9.04 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3310.0 1891.14 946.78 592.08 355.56 237.19 118.26 203.73 116.83 58.18 29.54 22.19 14.86 9.23 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3310.0 1891.23 946.76 592.09 355.46 237.42 118.12 202.23 116.15 57.76 29.18 21.86 14.57 9.17 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3310.0 1891.39 946.74 592.02 355.55 237.26 118.23 202.09 116.01 57.82 29.11 21.89 14.64 9.16 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3310.0 1891.15 946.47 592.11 355.37 237.15 118.12 202.80 116.53 58.08 29.33 21.83 14.67 9.23 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3310.0 1891.40 946.74 592.04 355.51 237.16 118.28 202.41 116.00 57.84 29.13 21.62 14.28 9.01 6.0 4.0 2.0 1.0 0.5 0.25

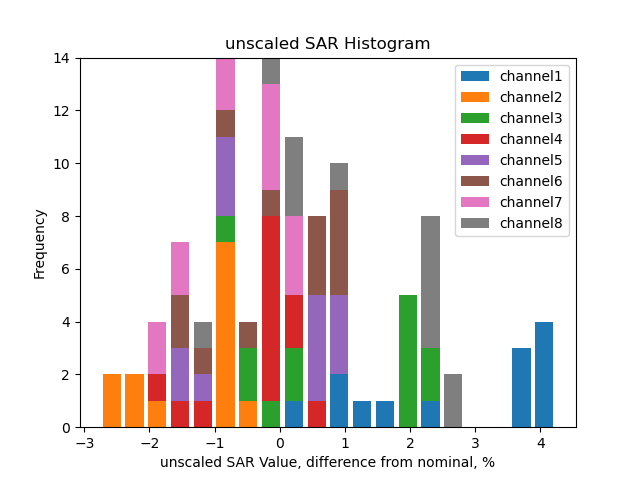

Unscaled SAR calib vals

channel1 3726.68 2129.37 1065.95 666.57 400.01 267.29 133.10 226.59 129.92 64.73 32.80 24.47 16.07 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3556.67 2032.15 1017.00 636.36 381.83 254.87 127.13 218.22 125.19 62.45 31.47 23.54 15.89 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3659.91 2091.35 1046.74 654.62 393.05 262.38 130.79 223.37 128.23 63.80 32.08 23.86 16.07 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3585.09 2048.31 1025.47 641.29 385.11 256.90 128.09 220.66 126.54 63.01 31.99 24.03 16.10 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3611.35 2063.41 1032.95 646.00 387.82 259.03 128.87 220.64 126.72 63.02 31.84 23.85 15.90 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3614.29 2065.27 1033.77 646.44 388.24 259.07 129.10 220.67 126.67 63.14 31.79 23.90 15.99 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3587.55 2049.73 1025.83 641.76 385.17 257.04 128.03 219.80 126.30 62.95 31.79 23.66 15.90 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3673.11 2098.89 1050.60 656.99 394.51 263.18 131.26 224.61 128.72 64.19 32.33 23.99 15.85 10.0 6.0 4.0 2.0 1.0 0.5 0.25

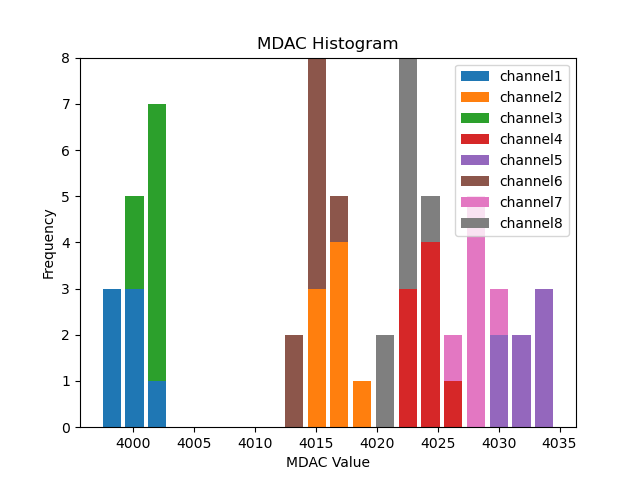

Mdac calib vals

channel1 3998.27 4000.70 4000.12 4001.41 4002.46 4000.12 4000.16 3999.25
channel2 4016.12 4017.78 4018.18 4018.20 4019.01 4017.58 4016.48 4015.73
channel3 4000.92 4002.35 4002.62 4003.22 4003.65 4002.29 4002.52 4000.76
channel4 4022.89 4025.14 4024.54 4024.71 4026.63 4024.96 4024.37 4023.79
channel5 4031.75 4034.03 4033.11 4034.03 4035.62 4033.86 4033.39 4031.69
channel6 4014.60 4016.94 4016.70 4016.73 4017.70 4016.45 4015.27 4014.71
channel7 4027.60 4029.98 4029.86 4029.78 4030.49 4028.97 4028.53 4027.60
channel8 4021.81 4023.24 4023.61 4022.66 4024.50 4022.92 4023.08 4021.34

Unscaled Mdac calib vals

channel1 -97.73 4000.70 4000.12 4001.41 4002.46 4000.12 4000.16 3999.25
channel2 -79.88 4017.78 4018.18 4018.20 4019.01 4017.58 4016.48 4015.73
channel3 -95.08 4002.35 4002.62 4003.22 4003.65 4002.29 4002.52 4000.76
channel4 -73.11 4025.14 4024.54 4024.71 4026.63 4024.96 4024.37 4023.79
channel5 -64.25 4034.03 4033.11 4034.03 4035.62 4033.86 4033.39 4031.69
channel6 -81.40 4016.94 4016.70 4016.73 4017.70 4016.45 4015.27 4014.71
channel7 -68.40 4029.98 4029.86 4029.78 4030.49 4028.97 4028.53 4027.60
channel8 -74.19 4023.24 4023.61 4022.66 4024.50 4022.92 4023.08 4021.34

(click on a plot to zoom...)

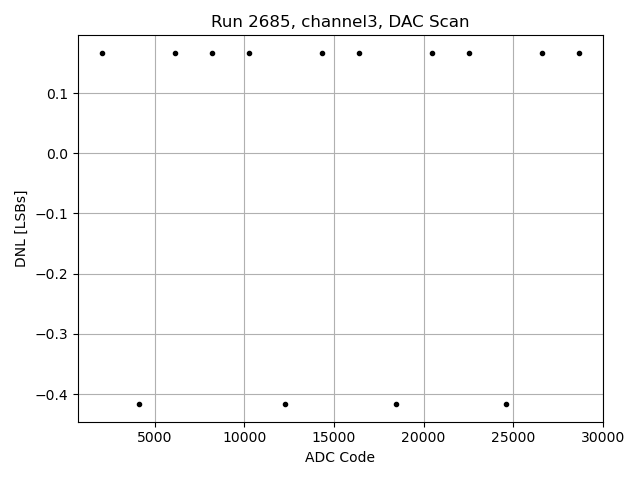

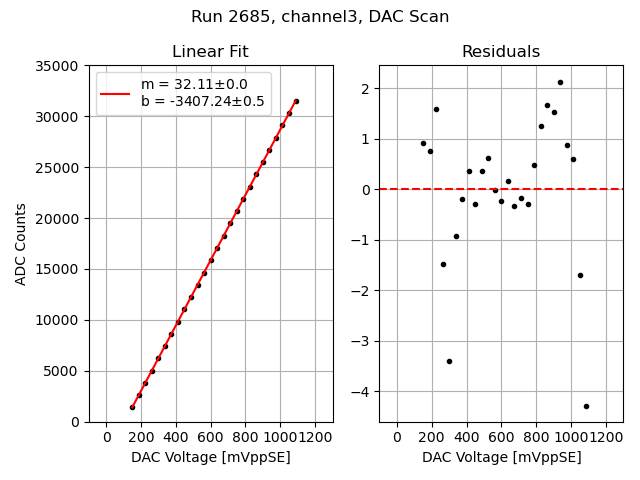

Pedestal Distribution DAC Linearity and Residuals DAC RMS DAC DNL

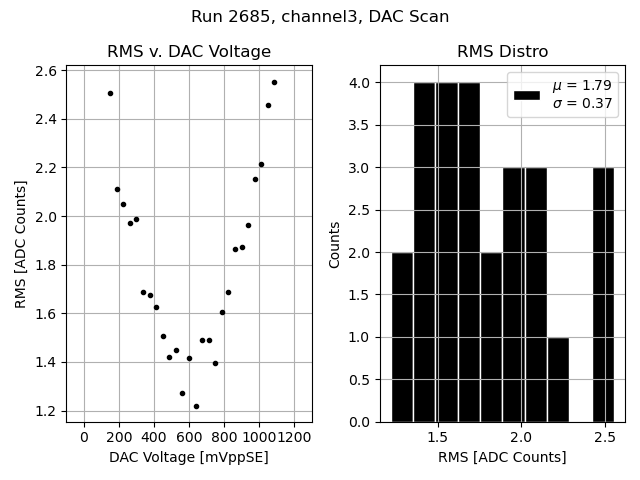

Channel 3

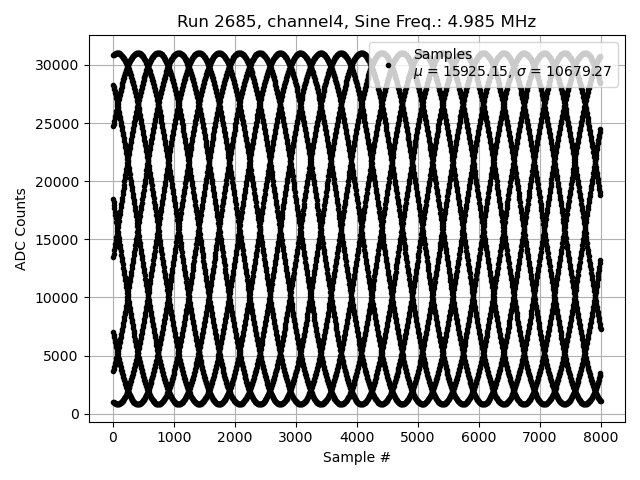

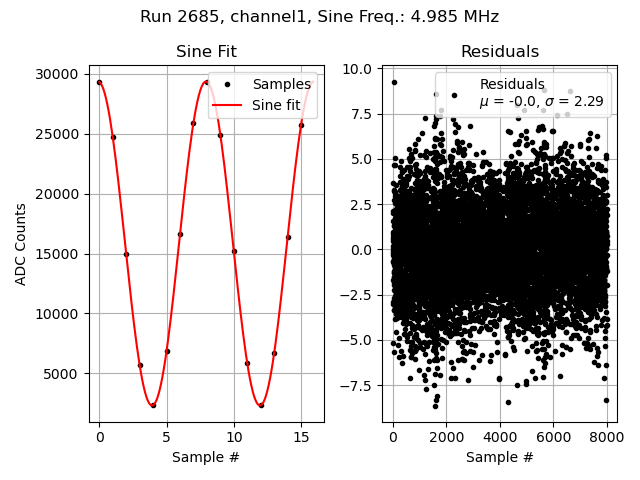

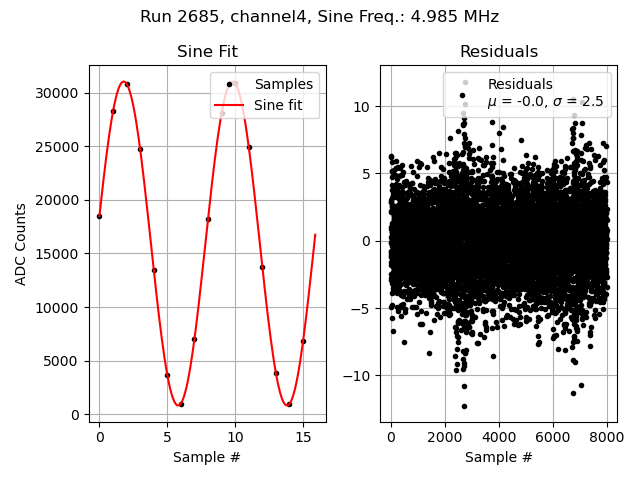

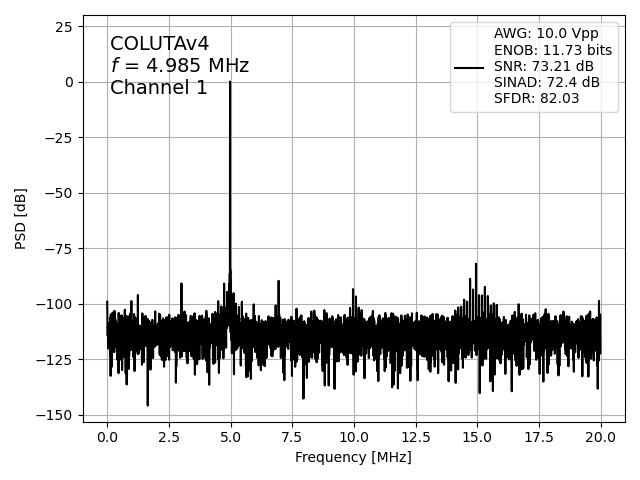

Pedestal Distribution Raw Sine Samples Sine FFT Sine Fitted
Channel 1

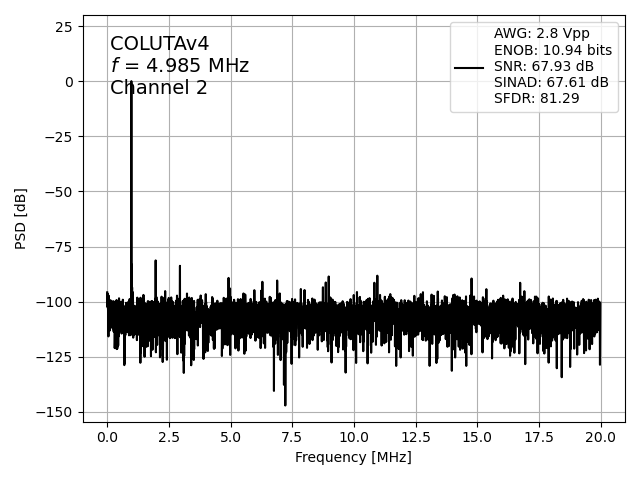

Channel 2

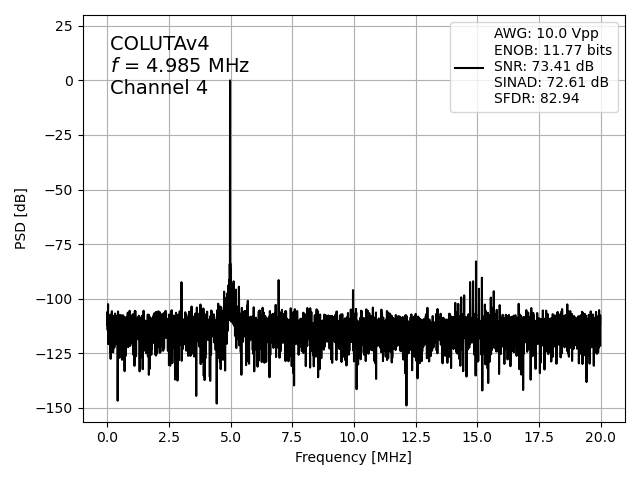

Channel 4

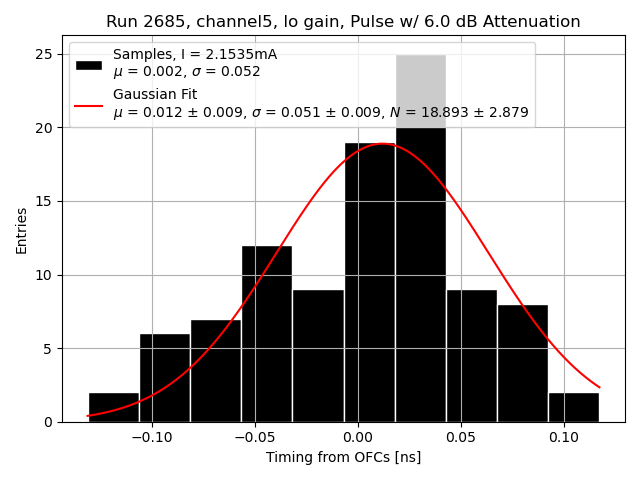

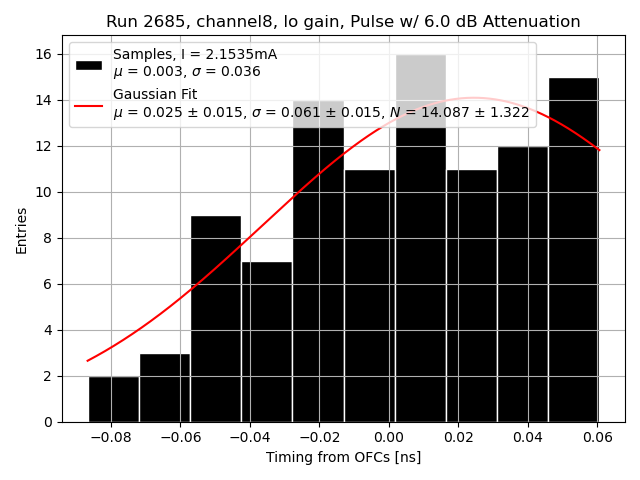

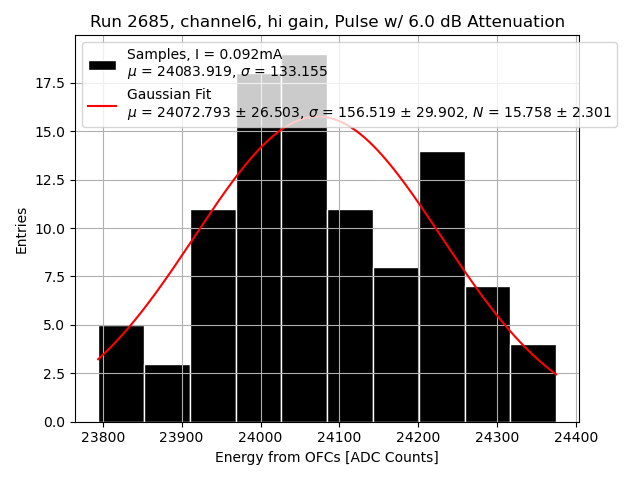

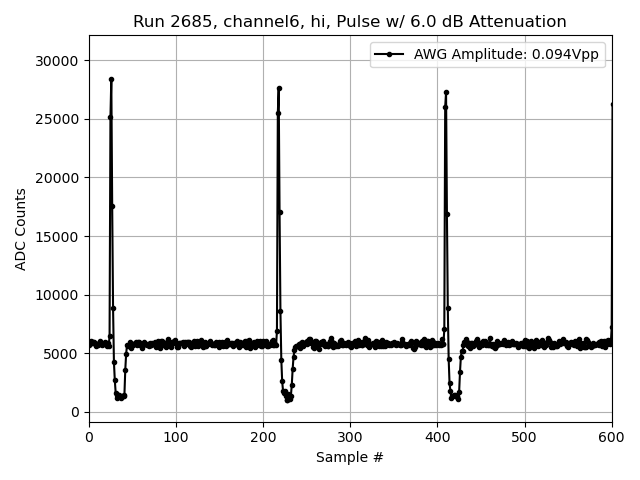

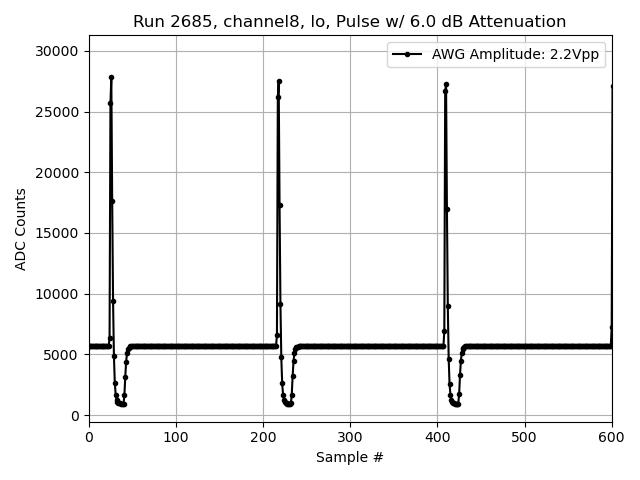

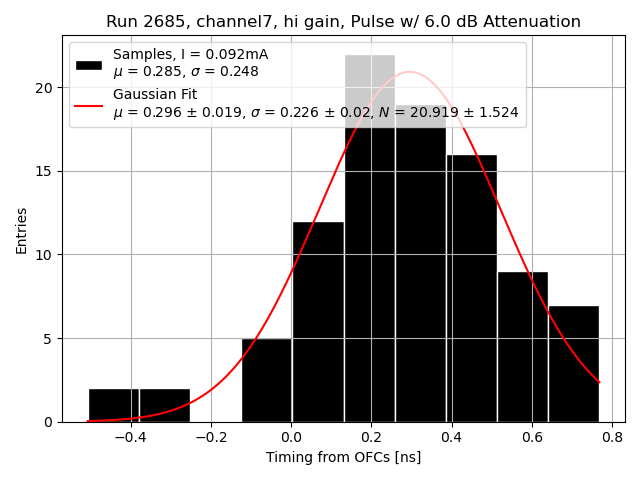

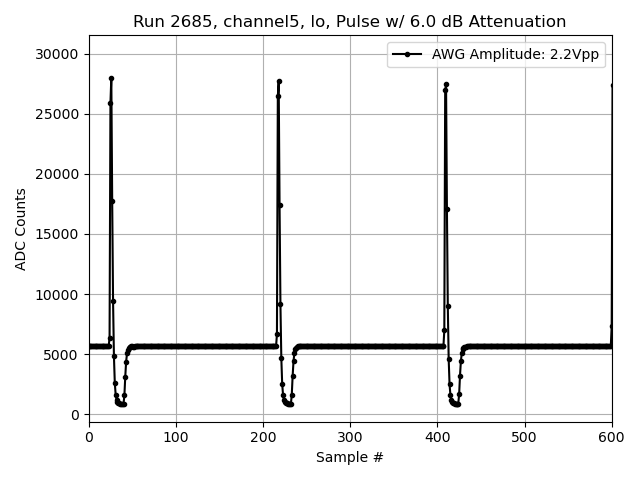

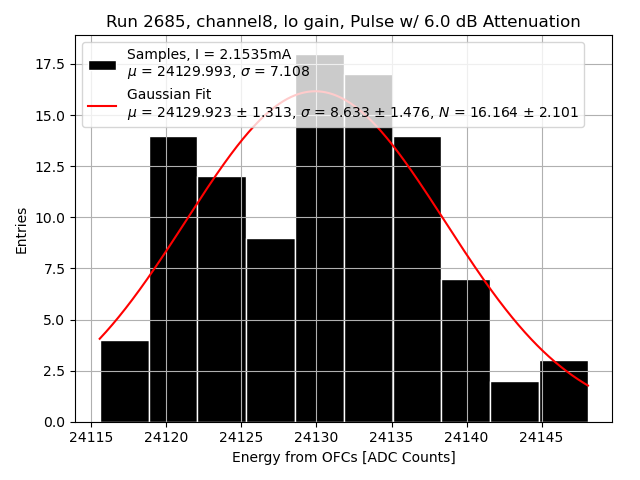

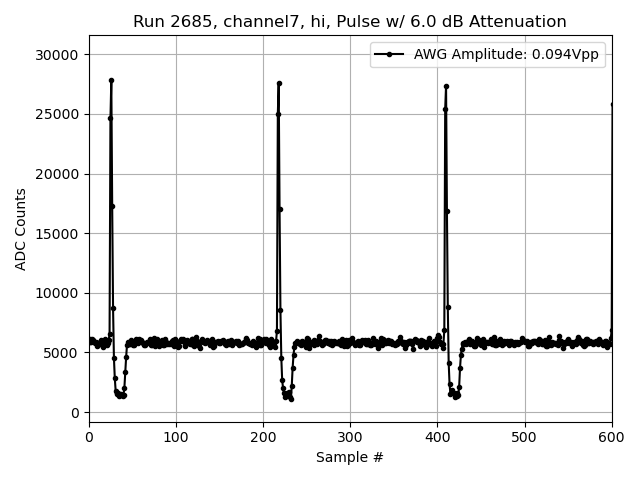

Raw Pulse Data (all measurements) Average interleaved pulse train Energy from OFCs Timing from OFCs

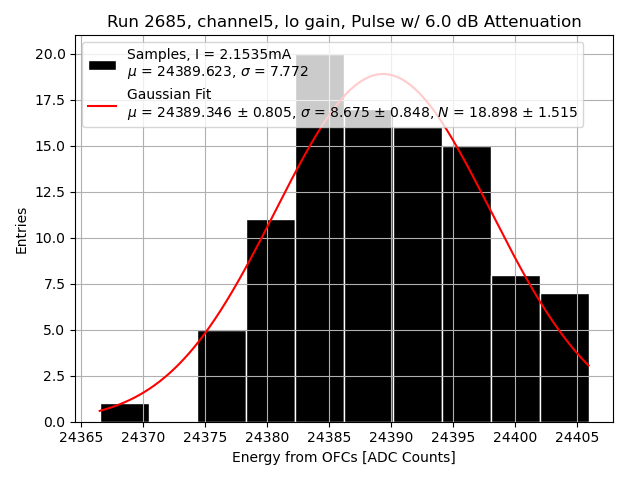

Channel 5

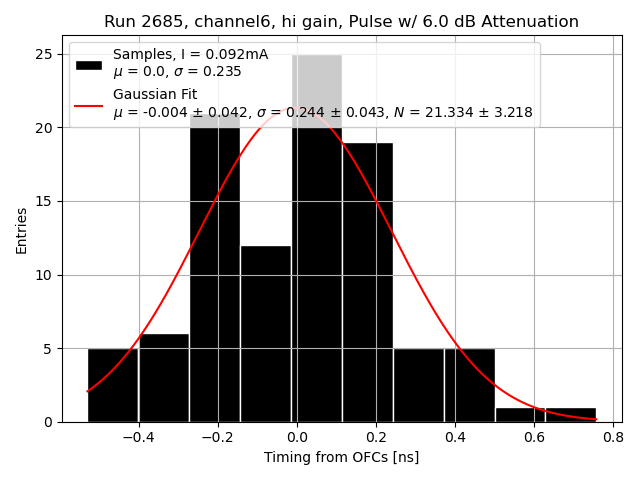

Channel 6

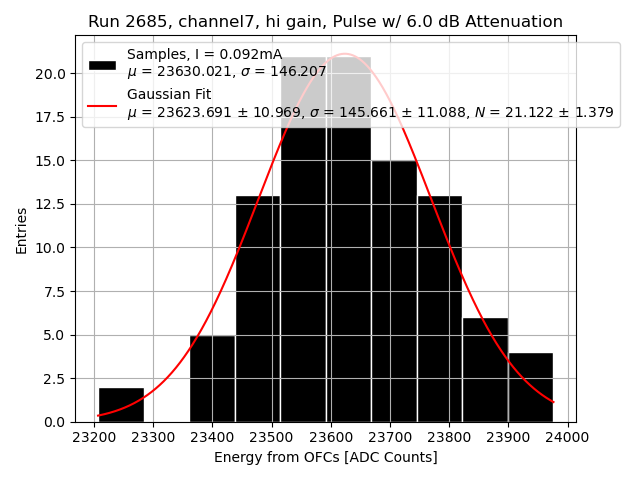

Channel 7
Channel 8
