Per-chip Measurements

ASIC 697

Power Supply Measurements

Pre/Post Config Voltage Current
pre 4.001 2.3610
pre 8.000 0.4065
post 4.000 2.6650
post 8.000 0.4096

Serializer Test

channel1 pass
channel2 pass
channel3 pass
channel4 pass
channel5 pass
channel6 pass
channel7 pass
channel8 pass

Clock Scan

Clock scan pass fraction = 0.4375

Before Edge Count (CP40) 1024 1024 1024 1024 1024 1024 1024 1024 1024 1024 -1 -1 1024 1024 1024 1024
After Edge Count (CP40) 1024 1024 1024 0 0 0 0 0 0 0 -1 -1 1024 1024 1024 1024
Before Edge Count(CP80) 1024 1024 1024 1024 1024 -1 -1 -1 1024 -1 -1 -1 1024 1024 1024 1024
After Edge Count (CP80) 1024 1024 1024 1024 1024 -1 -1 -1 1024 -1 -1 -1 1024 1024 1024 1024
lpGBT Phase Ch1 7 7 7 8 8 -1 -1 -1 8 -1 -1 7 7 7 7 7
lpGBT Phase Ch2 7 7 7 8 8 8 8 8 8 8 -1 7 7 7 7 7
lpGBT Phase Ch3 7 7 7 8 8 -1 -1 -1 8 -1 7 7 7 7 7 7
lpGBT Phase Ch4 7 7 7 8 8 -1 -1 -1 8 -1 -1 7 7 7 7 7
lpGBT Phase Ch5 7 7 7 8 8 8 8 8 8 8 -1 7 7 7 7 7
lpGBT Phase Ch6 7 7 7 8 8 -1 -1 -1 8 -1 -1 7 7 7 7 7
lpGBT Phase Ch7 7 7 7 8 8 -1 -1 -1 8 -1 -1 -1 7 7 7 7
lpGBT Phase Ch8 7 7 7 8 8 8 8 8 8 8 -1 -1 7 7 7 7

Pedestal Results

ASIC Channel Mean Baseline RMS Run

5 MHz Sine Results

ASIC Channel Run meanENOB mean SFDR mean SNR mean SINAD
697 channel1 2693 11.849492 85.269443 73.601071 73.093942
697 channel2 2693 10.963162 81.956308 68.054226 67.758234
697 channel4 2693 11.767546 81.317812 73.565078 72.600624

Pulse Results

Channel ENERGY RMS from OFCs ENERGY RMS from peak Measurements Run TIMING dist mean TIMING dist std a_i b_i mean ENERGY from OFCs mean ENERGY from peak
channel5 7.88565 - - 2693 -0.00000 0.03458 [0.14708, 0.24149, 0.5921, 0.32346, 0.27738] [8.05894, -26.22055, 6.20274, 5.47425, 4.37552] 24740.34850 -
channel6 134.66465 - - 2693 0.01142 0.22701 [0.18886, 0.23925, 0.60455, 0.31906, 0.29755] [8.68208, -26.86416, 6.49034, 5.68696, 4.45842] 24162.71650 -
channel7 149.06147 - - 2693 0.10770 0.44904 [0.18886, 0.23925, 0.60455, 0.31906, 0.29755] [8.68208, -26.86416, 6.49034, 5.68696, 4.45842] 23980.30437 -
channel8 6.58989 - - 2693 -0.04086 0.04688 [0.14708, 0.24149, 0.5921, 0.32346, 0.27738] [8.05894, -26.22055, 6.20274, 5.47425, 4.37552] 24126.71501 -

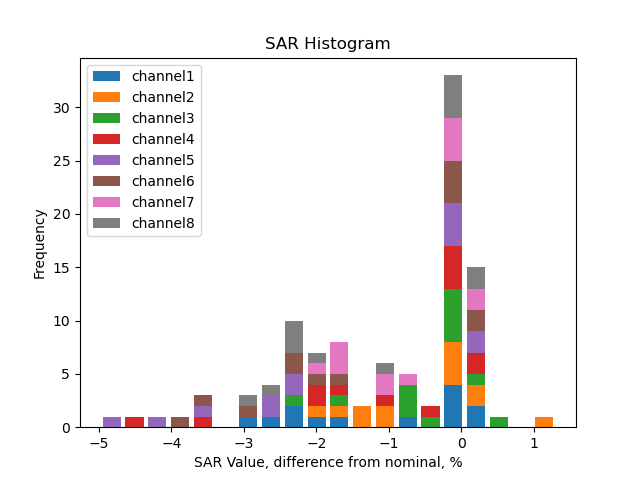

SAR calib vals

channel1 3310.0 1891.56 946.96 592.23 355.48 237.21 118.23 202.06 116.04 57.82 28.93 21.56 14.54 9.19 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3310.0 1891.01 946.52 592.17 355.41 237.14 118.19 203.83 117.07 58.37 29.17 21.78 14.66 9.37 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3310.0 1891.69 946.87 592.13 355.25 237.29 118.25 205.49 117.99 58.77 29.75 22.01 14.48 9.08 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3310.0 1891.10 946.34 592.15 355.39 237.09 118.25 203.95 117.08 58.06 29.46 21.78 14.25 8.82 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3310.0 1891.75 946.67 591.95 355.59 237.19 118.18 201.79 115.76 57.69 28.95 21.43 14.18 8.79 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3310.0 1891.19 946.48 591.95 355.48 237.17 118.24 202.40 116.21 57.76 29.07 21.55 14.26 8.88 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3310.0 1891.35 946.54 592.07 355.42 237.23 118.08 203.71 117.03 58.28 29.34 21.73 14.57 9.15 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3310.0 1891.44 946.56 592.20 355.41 237.10 118.30 202.15 116.03 57.89 29.26 21.69 14.42 8.97 6.0 4.0 2.0 1.0 0.5 0.25

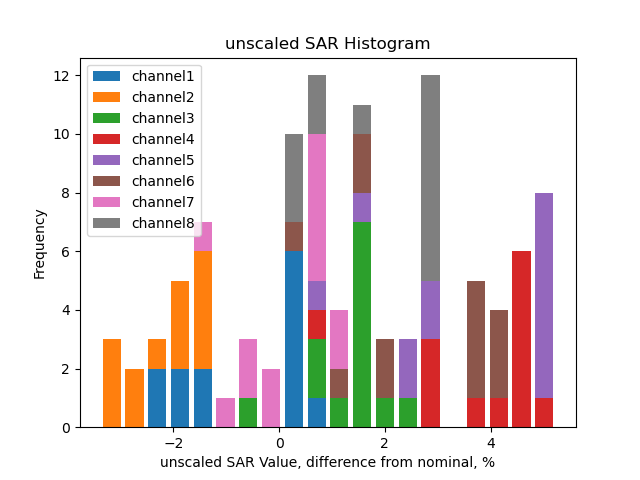

Unscaled SAR calib vals

channel1 3599.99 2057.28 1029.92 644.12 386.62 257.99 128.59 219.76 126.21 62.89 31.47 23.45 15.81 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3531.21 2017.39 1009.78 631.74 379.16 252.99 126.09 217.45 124.89 62.27 31.12 23.24 15.64 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3647.09 2084.34 1043.30 652.43 391.43 261.46 130.29 226.42 130.01 64.75 32.78 24.25 15.95 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3754.36 2144.98 1073.38 671.65 403.10 268.92 134.12 231.33 132.80 65.85 33.42 24.70 16.16 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3766.96 2152.92 1077.36 673.67 404.68 269.94 134.50 229.65 131.74 65.66 32.95 24.39 16.14 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3729.55 2130.90 1066.45 666.98 400.54 267.23 133.23 228.06 130.94 65.08 32.75 24.28 16.07 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3617.47 2067.04 1034.47 647.07 388.44 259.27 129.05 222.63 127.90 63.69 32.07 23.75 15.92 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3688.25 2107.58 1054.73 659.87 396.02 264.20 131.82 225.25 129.29 64.50 32.60 24.17 16.07 10.0 6.0 4.0 2.0 1.0 0.5 0.25

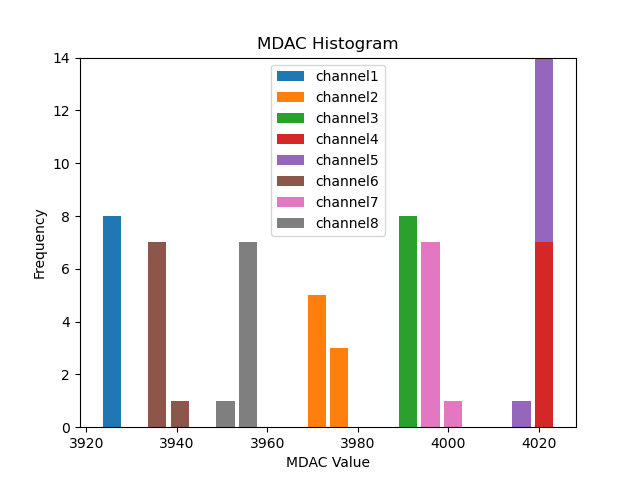

Mdac calib vals

channel1 3925.60 3927.55 3927.33 3927.68 3928.87 3927.97 3928.11 3926.42
channel2 3973.81 3975.61 3976.27 3976.04 3977.35 3975.59 3975.74 3973.66
channel3 3993.21 3995.23 3994.38 3994.77 3995.82 3993.83 3994.39 3993.28
channel4 4022.43 4025.02 4025.02 4025.26 4026.20 4024.30 4024.40 4023.64
channel5 4022.18 4025.02 4024.42 4025.07 4024.75 4022.92 4022.67 4020.85
channel6 3937.17 3939.74 3939.20 3939.97 3942.12 3939.98 3939.76 3938.98
channel7 3997.49 4000.15 4000.56 4000.37 4001.36 4000.45 3999.97 3998.35
channel8 3955.41 3957.50 3958.11 3957.81 3959.74 3958.14 3957.98 3956.71

Unscaled Mdac calib vals

channel1 -170.40 3927.55 3927.33 3927.68 3928.87 3927.97 3928.11 3926.42
channel2 -122.19 3975.61 3976.27 3976.04 3977.35 3975.59 3975.74 3973.66
channel3 -102.79 3995.23 3994.38 3994.77 3995.82 3993.83 3994.39 3993.28
channel4 -73.57 4025.02 4025.02 4025.26 4026.20 4024.30 4024.40 4023.64
channel5 -73.82 4025.02 4024.42 4025.07 4024.75 4022.92 4022.67 4020.85
channel6 -158.83 3939.74 3939.20 3939.97 3942.12 3939.98 3939.76 3938.98
channel7 -98.51 4000.15 4000.56 4000.37 4001.36 4000.45 3999.97 3998.35
channel8 -140.59 3957.50 3958.11 3957.81 3959.74 3958.14 3957.98 3956.71

(click on a plot to zoom...)

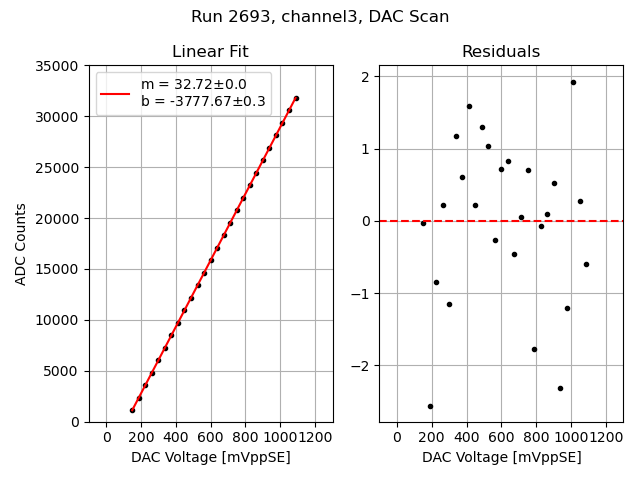

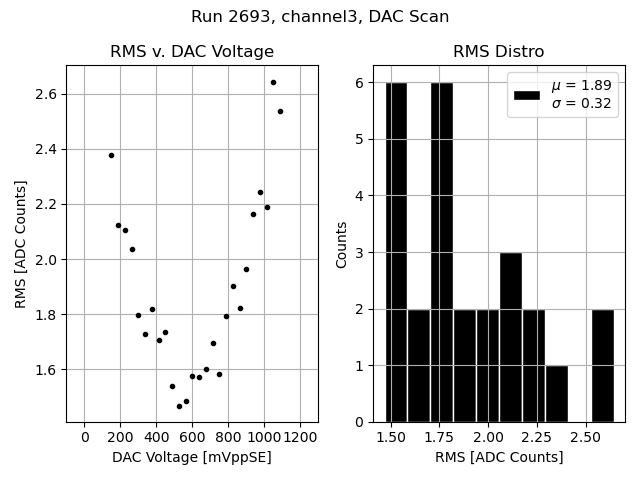

Pedestal Distribution DAC Linearity and Residuals DAC RMS DAC DNL
Channel 3

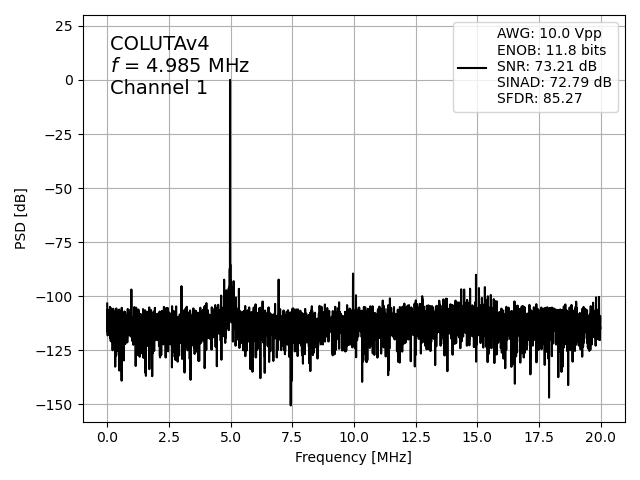

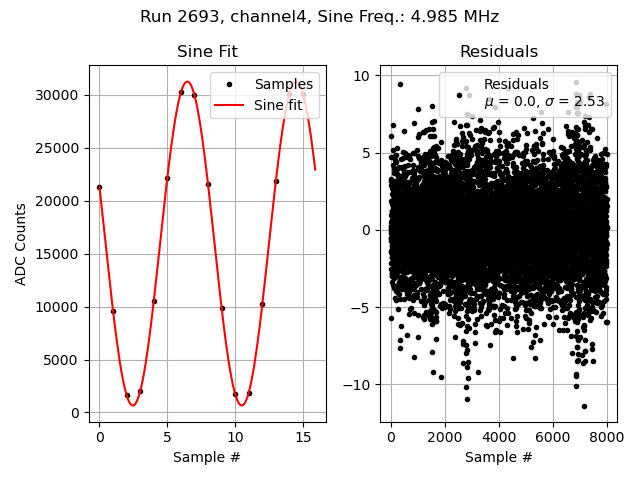

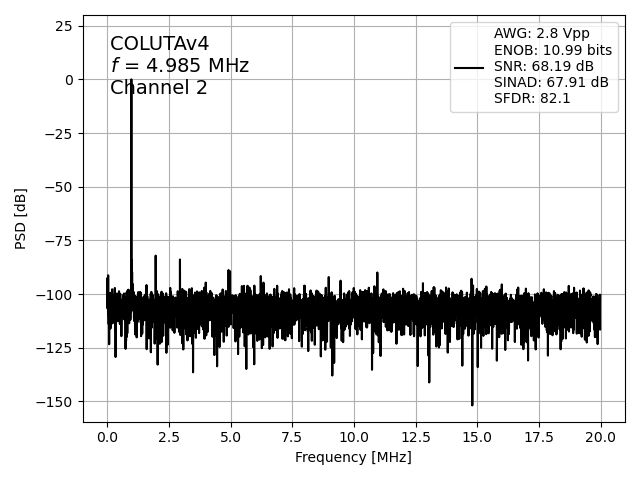

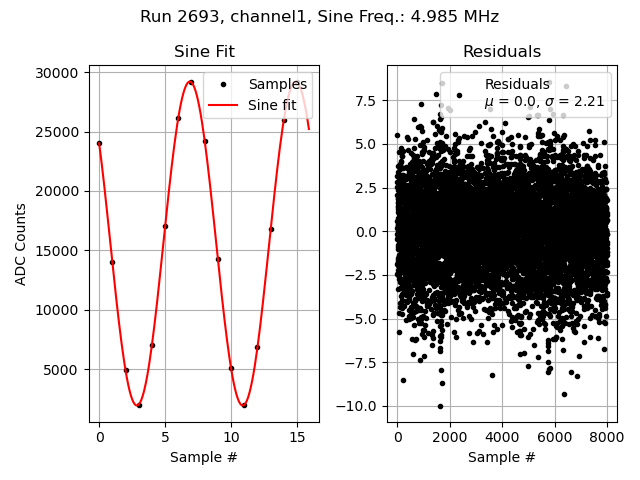

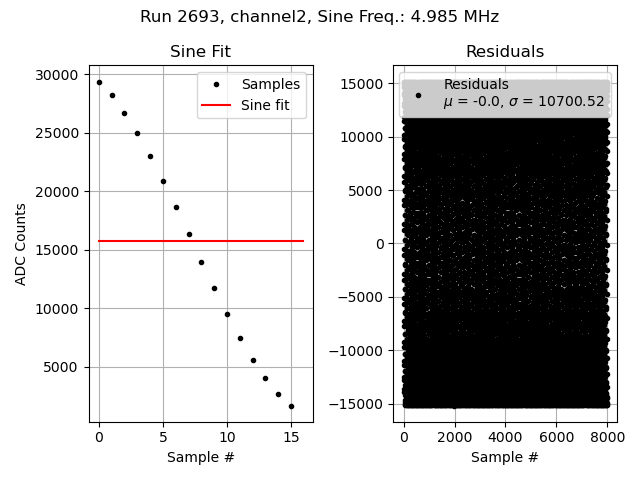

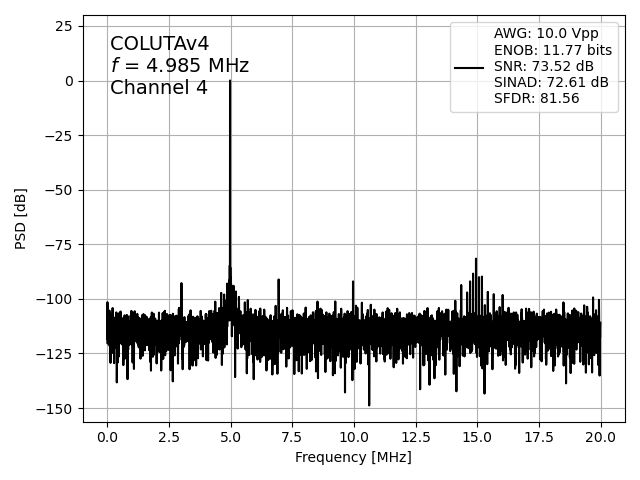

Pedestal Distribution Raw Sine Samples Sine FFT Sine Fitted
Channel 1
Channel 2
Channel 4

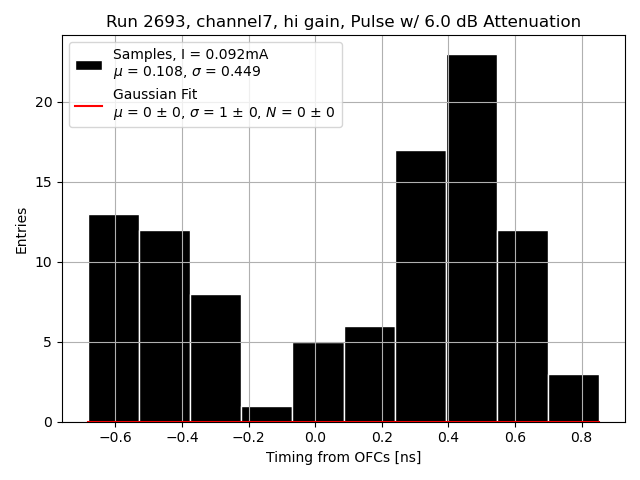

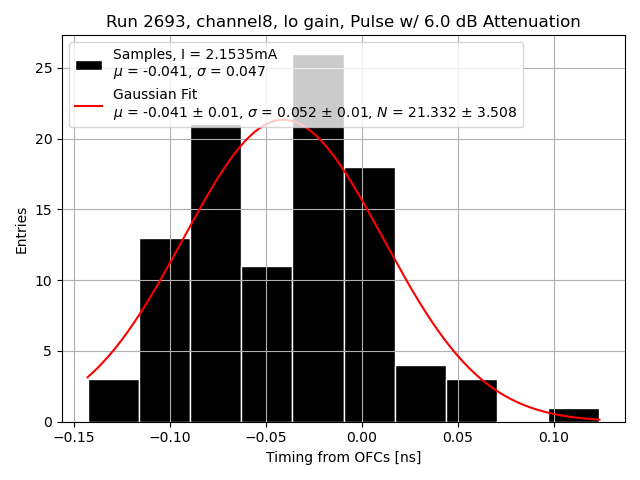

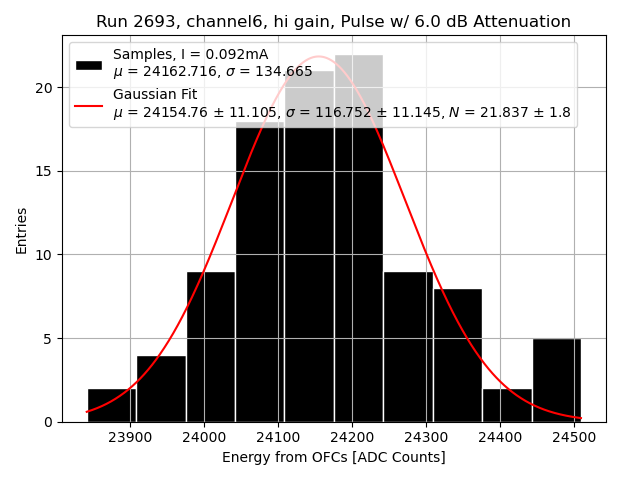

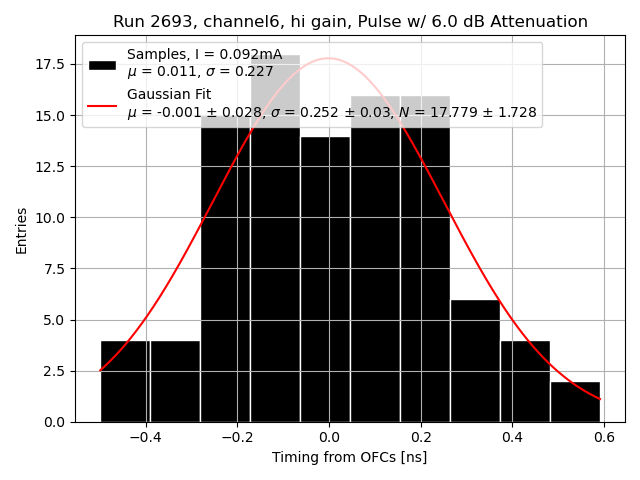

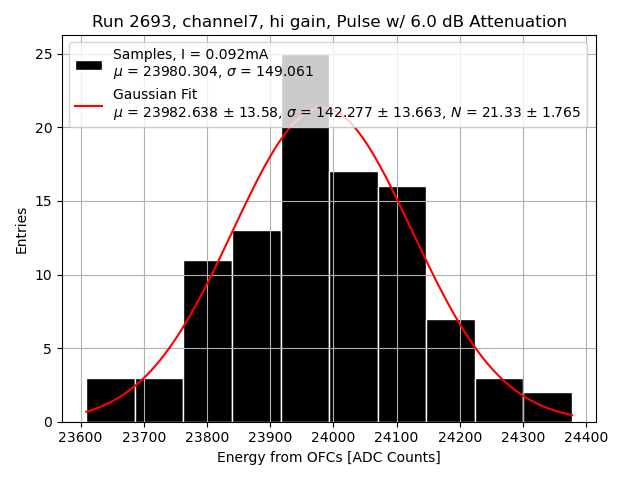

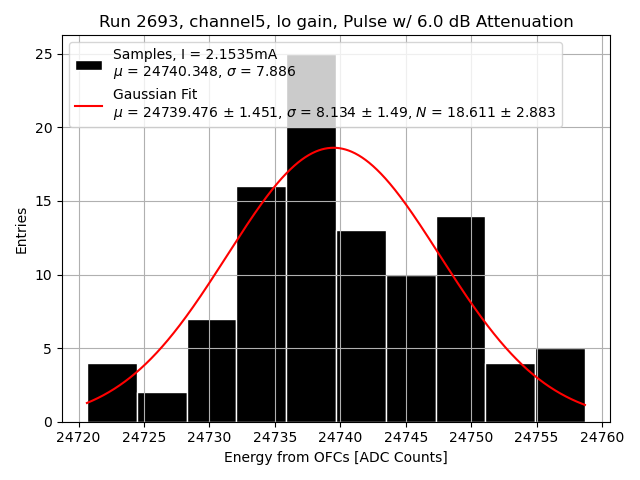

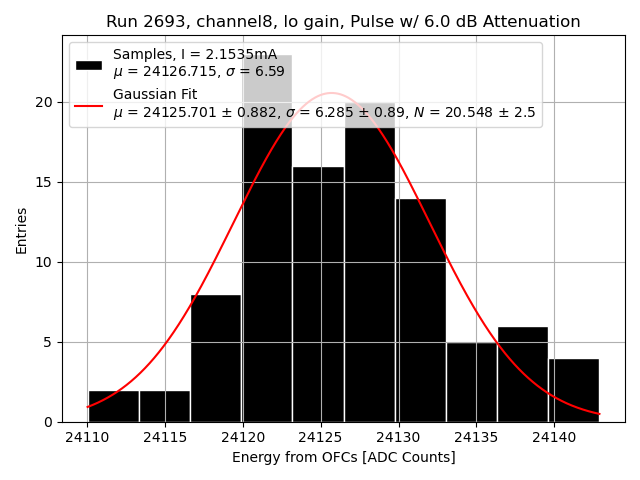

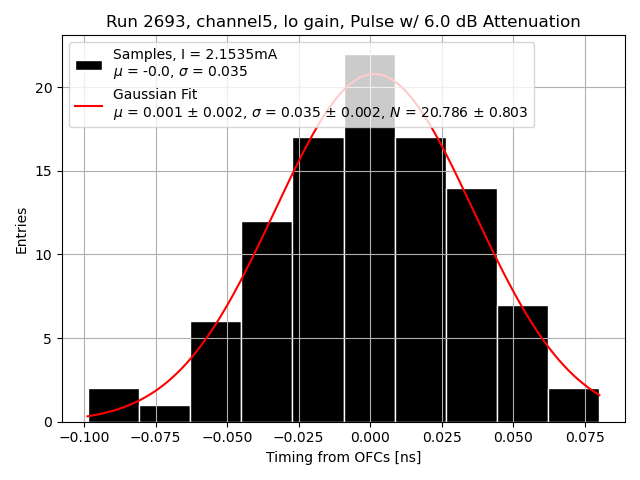

Raw Pulse Data (all measurements) Average interleaved pulse train Energy from OFCs Timing from OFCs
Channel 5
Channel 6
Channel 7
Channel 8
