Per-chip Measurements

ASIC 696

Power Supply Measurements

Pre/Post Config Voltage Current
pre 4.0 2.3730
pre 8.0 0.4065
post 4.0 2.6250
post 8.0 0.4078

Serializer Test

channel1 pass
channel2 pass
channel3 pass
channel4 pass
channel5 pass
channel6 pass
channel7 pass
channel8 pass

Clock Scan

Clock scan pass fraction = 0.5

Before Edge Count (CP40) 1024 1024 1024 1024 1024 1024 1024 1024 1024 1024 -1 1024 1024 1024 1024 1024
After Edge Count (CP40) 1024 1024 1024 0 0 0 0 0 0 0 -1 1024 1024 1024 1024 1024
Before Edge Count(CP80) 1024 1024 1024 1024 1024 -1 -1 -1 1024 -1 -1 1024 1024 1024 1024 1024
After Edge Count (CP80) 1024 1024 1024 1024 1024 -1 -1 -1 1024 -1 -1 1024 1024 1024 1024 1024
lpGBT Phase Ch1 4 4 4 5 5 -1 -1 -1 5 -1 4 4 4 4 4 4
lpGBT Phase Ch2 4 4 4 5 5 -1 -1 -1 5 -1 4 4 4 4 4 4
lpGBT Phase Ch3 4 4 4 5 -1 -1 -1 -1 5 -1 4 4 4 4 4 4
lpGBT Phase Ch4 4 4 4 5 5 -1 -1 -1 5 -1 -1 4 4 4 4 4
lpGBT Phase Ch5 4 4 4 5 5 5 5 5 5 5 -1 4 4 4 4 4
lpGBT Phase Ch6 4 4 4 5 5 5 5 5 5 -1 -1 4 4 4 4 4
lpGBT Phase Ch7 4 4 4 5 5 -1 -1 -1 5 -1 -1 4 4 4 4 4
lpGBT Phase Ch8 4 4 4 5 5 5 5 5 5 5 -1 4 4 4 4 4

Pedestal Results

ASIC Channel Mean Baseline RMS Run

5 MHz Sine Results

ASIC Channel Run meanENOB mean SFDR mean SNR mean SINAD
696 channel1 2697 11.646028 81.586321 72.634244 71.869091
696 channel2 2697 10.936518 80.562731 67.956114 67.597836
696 channel4 2697 11.789435 83.533295 73.482444 72.732398

Pulse Results

Channel ENERGY RMS from OFCs ENERGY RMS from peak Measurements Run TIMING dist mean TIMING dist std a_i b_i mean ENERGY from OFCs mean ENERGY from peak
channel5 6.50890 - - 2697 -0.37354 0.04784 [0.15912, 0.25126, 0.58051, 0.33078, 0.28473] [7.20954, -25.93218, 6.48428, 4.81422, 5.6892] 24484.74959 -
channel6 146.81268 - - 2697 0.10075 0.24720 [0.17763, 0.2496, 0.59704, 0.32814, 0.28809] [6.46576, -25.47221, 5.74489, 4.87814, 6.69367] 24221.32900 -
channel7 154.68821 - - 2697 -0.41108 0.25401 [0.17763, 0.2496, 0.59704, 0.32814, 0.28809] [6.46576, -25.47221, 5.74489, 4.87814, 6.69367] 23696.82610 -
channel8 6.63412 - - 2697 -0.36843 0.05376 [0.15912, 0.25126, 0.58051, 0.33078, 0.28473] [7.20954, -25.93218, 6.48428, 4.81422, 5.6892] 24091.94471 -

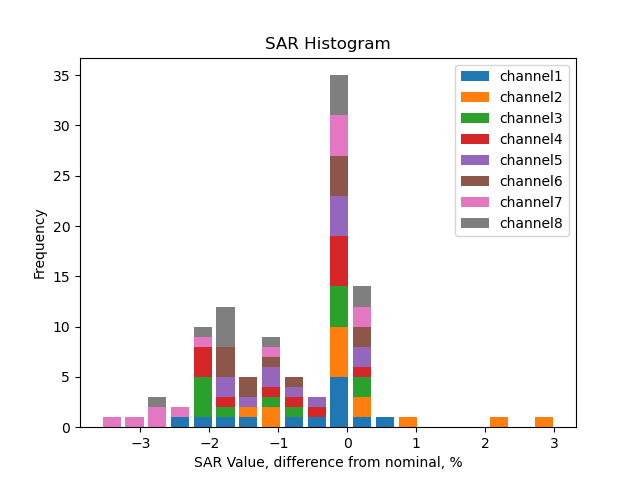

SAR calib vals

channel1 3310.0 1891.40 946.49 592.19 355.38 237.29 118.23 202.86 116.46 57.85 29.20 22.01 14.75 9.30 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3310.0 1891.14 946.72 592.05 355.43 237.20 118.15 204.30 117.18 58.46 29.59 22.37 15.13 9.53 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3310.0 1890.98 946.69 592.14 355.44 237.37 118.15 202.72 116.42 57.93 29.36 21.73 14.48 9.16 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3310.0 1891.42 946.53 592.23 355.33 237.28 118.18 202.56 116.07 57.92 29.27 21.80 14.70 9.21 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3310.0 1890.96 946.60 592.03 355.49 237.33 118.14 203.47 116.57 58.14 29.44 21.95 14.68 9.15 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3310.0 1890.94 946.43 592.06 355.43 237.27 118.15 203.62 116.65 58.15 29.38 21.81 14.58 9.15 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3310.0 1891.05 946.74 592.06 355.46 237.16 118.15 201.62 115.88 57.74 29.28 21.62 14.36 8.92 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3310.0 1891.59 947.00 592.29 355.45 237.12 118.32 202.97 116.36 58.09 29.23 21.82 14.52 9.00 6.0 4.0 2.0 1.0 0.5 0.25

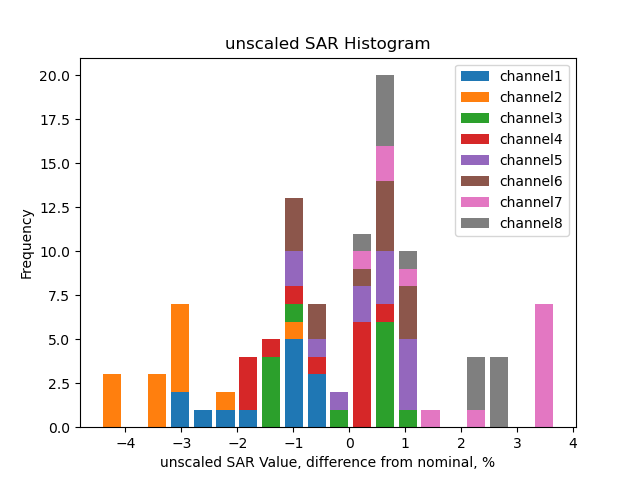

Unscaled SAR calib vals

channel1 3557.69 2032.93 1017.32 636.50 381.97 255.05 127.08 218.04 125.17 62.18 31.39 23.66 15.85 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3475.06 1985.45 993.93 621.57 373.15 249.03 124.04 214.49 123.02 61.37 31.07 23.49 15.88 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3611.79 2063.39 1033.00 646.13 387.85 259.01 128.92 221.20 127.04 63.21 32.04 23.71 15.80 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3594.61 2054.05 1027.92 643.15 385.88 257.68 128.34 219.98 126.05 62.90 31.79 23.67 15.96 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3619.16 2067.58 1035.01 647.33 388.69 259.50 129.17 222.47 127.46 63.57 32.19 24.00 16.05 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3618.30 2067.07 1034.58 647.21 388.54 259.37 129.15 222.59 127.52 63.57 32.12 23.84 15.94 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3712.03 2120.74 1061.73 663.97 398.63 265.97 132.50 226.11 129.96 64.75 32.84 24.25 16.10 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3676.32 2100.93 1051.80 657.84 394.79 263.36 131.42 225.43 129.24 64.52 32.46 24.24 16.13 10.0 6.0 4.0 2.0 1.0 0.5 0.25

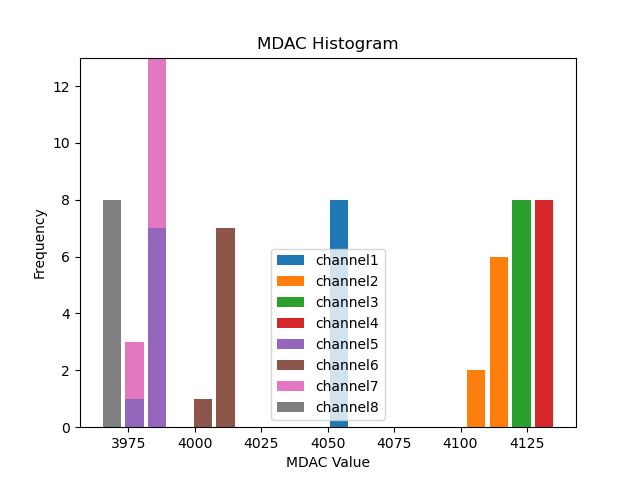

Mdac calib vals

channel1 4061.01 4063.00 4062.09 4060.80 4062.60 4060.64 4059.66 4058.77
channel2 4113.63 4115.73 4115.74 4115.63 4116.89 4115.43 4114.43 4113.82
channel3 4129.30 4130.04 4130.19 4130.21 4131.18 4129.81 4130.38 4128.32
channel4 4135.78 4138.07 4138.25 4137.90 4140.11 4138.58 4139.19 4136.57
channel5 3985.81 3988.38 3987.52 3987.07 3989.34 3987.43 3987.88 3986.02
channel6 4012.34 4013.63 4013.21 4014.05 4015.11 4013.32 4012.24 4010.77
channel7 3985.31 3986.86 3986.68 3987.32 3987.49 3987.02 3986.07 3985.22
channel8 3968.76 3970.46 3970.17 3969.79 3971.60 3970.15 3970.83 3968.94

Unscaled Mdac calib vals

channel1 -34.99 4063.00 4062.09 4060.80 4062.60 4060.64 4059.66 4058.77
channel2 17.63 4115.73 4115.74 4115.63 4116.89 4115.43 4114.43 4113.82
channel3 33.30 4130.04 4130.19 4130.21 4131.18 4129.81 4130.38 4128.32
channel4 39.78 4138.07 4138.25 4137.90 4140.11 4138.58 4139.19 4136.57
channel5 -110.19 3988.38 3987.52 3987.07 3989.34 3987.43 3987.88 3986.02
channel6 -83.66 4013.63 4013.21 4014.05 4015.11 4013.32 4012.24 4010.77
channel7 -110.69 3986.86 3986.68 3987.32 3987.49 3987.02 3986.07 3985.22
channel8 -127.24 3970.46 3970.17 3969.79 3971.60 3970.15 3970.83 3968.94

(click on a plot to zoom...)

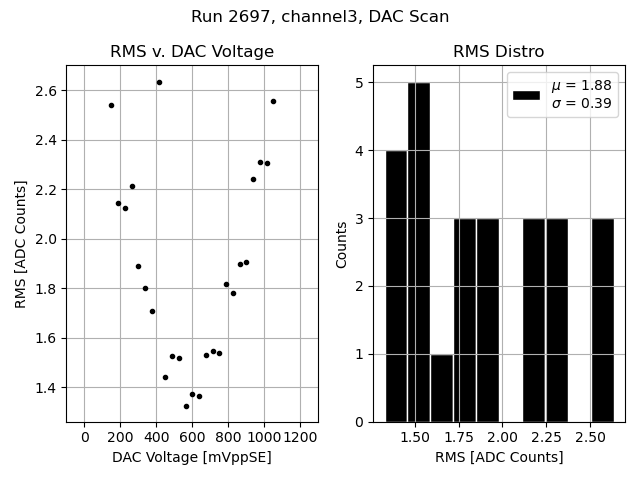

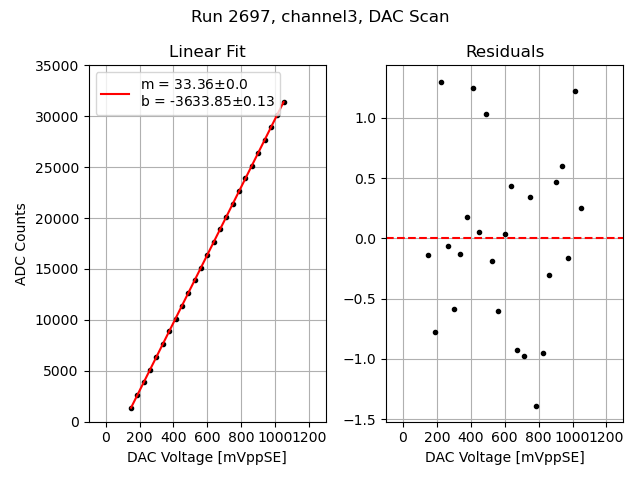

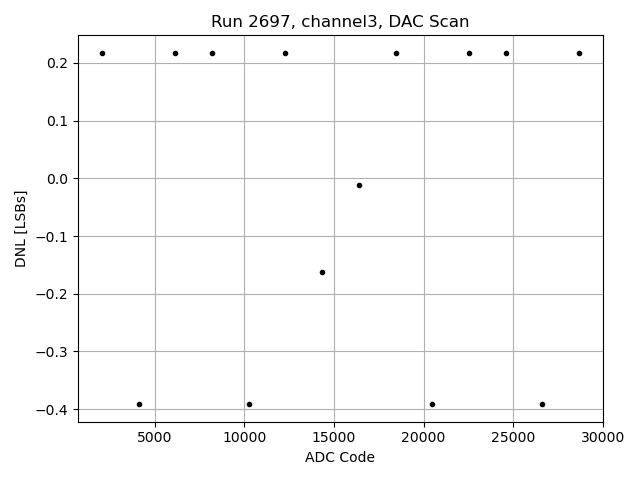

Pedestal Distribution DAC Linearity and Residuals DAC RMS DAC DNL
Channel 3

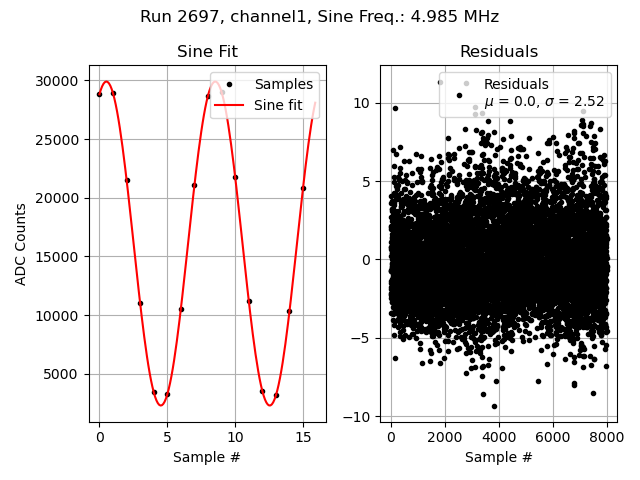

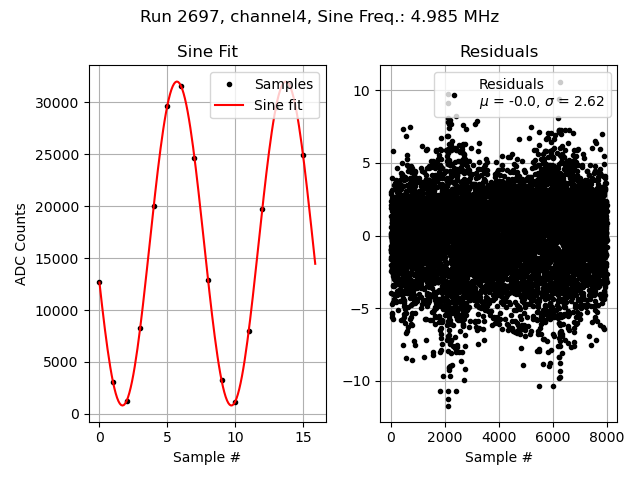

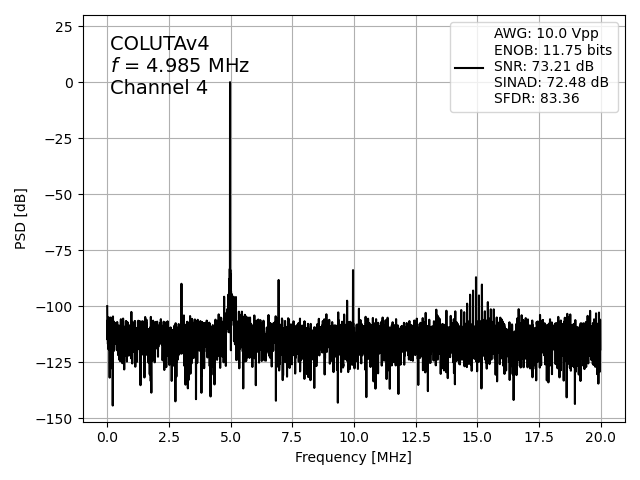

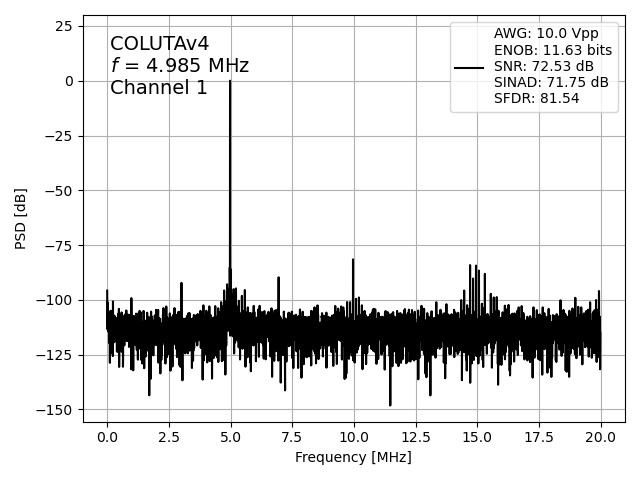

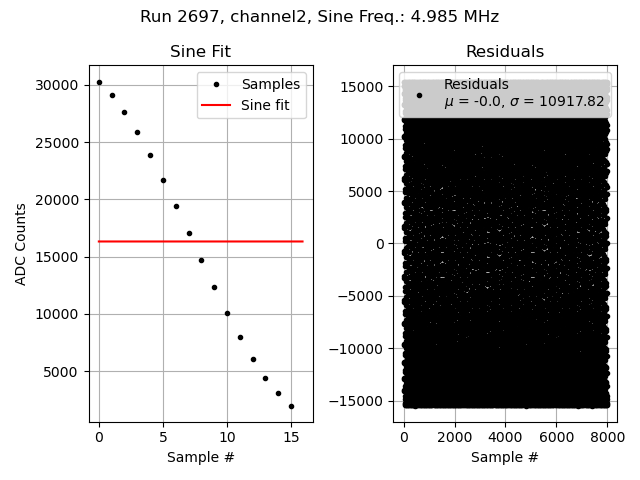

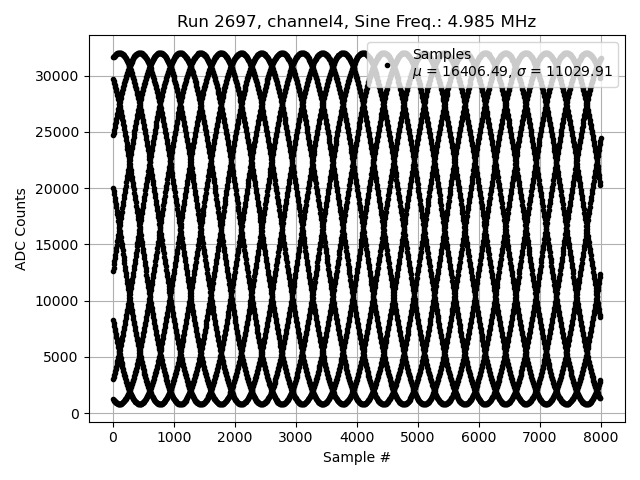

Pedestal Distribution Raw Sine Samples Sine FFT Sine Fitted
Channel 1
Channel 2
Channel 4

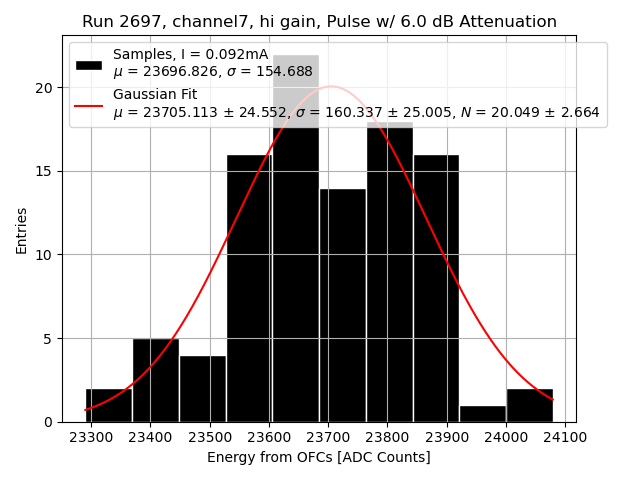

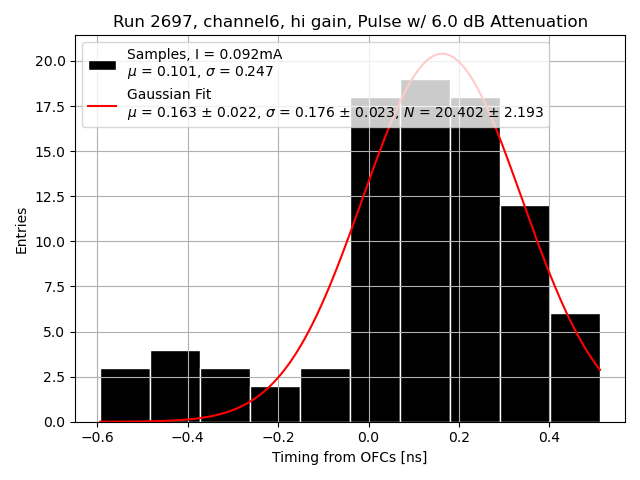

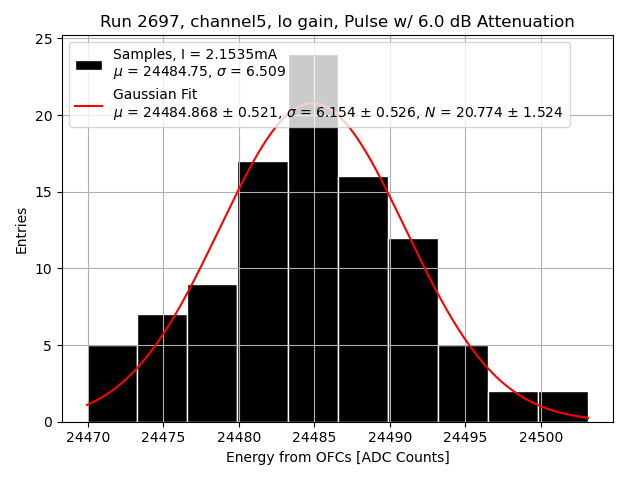

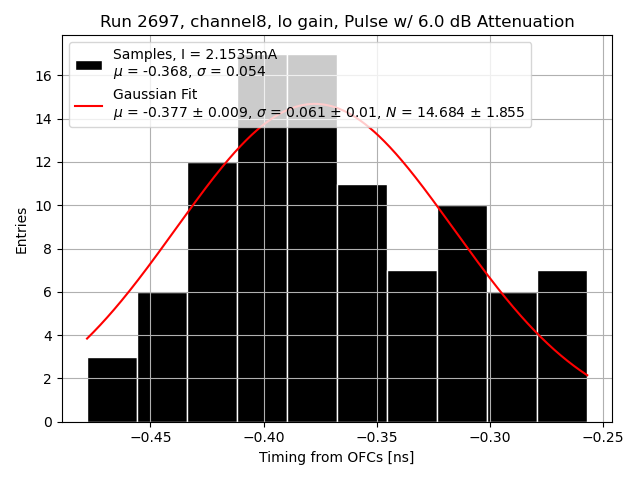

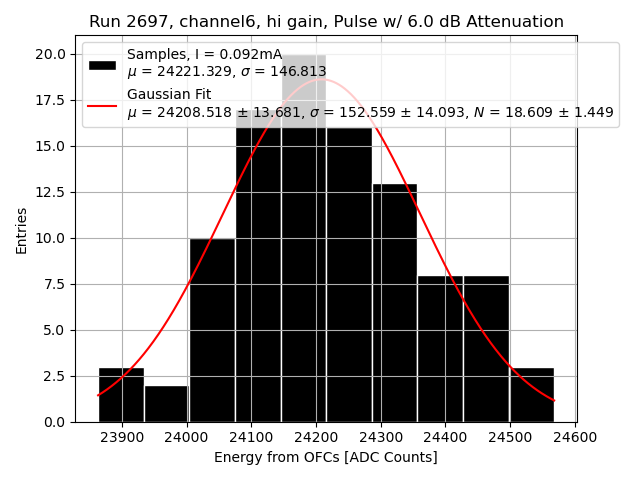

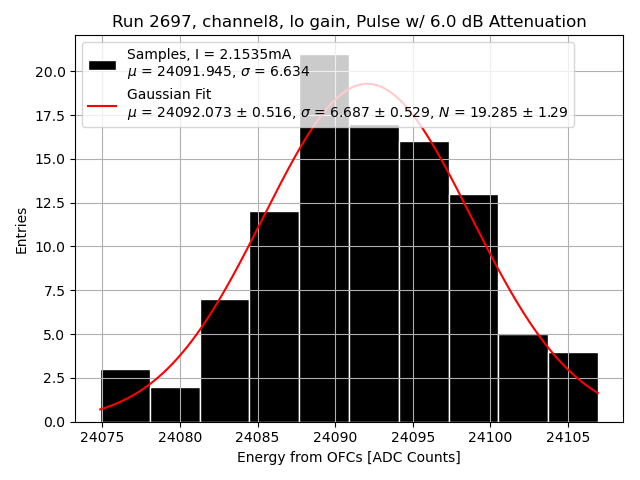

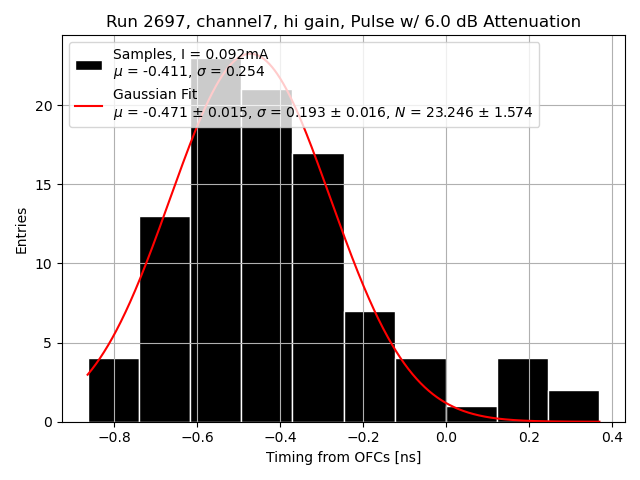

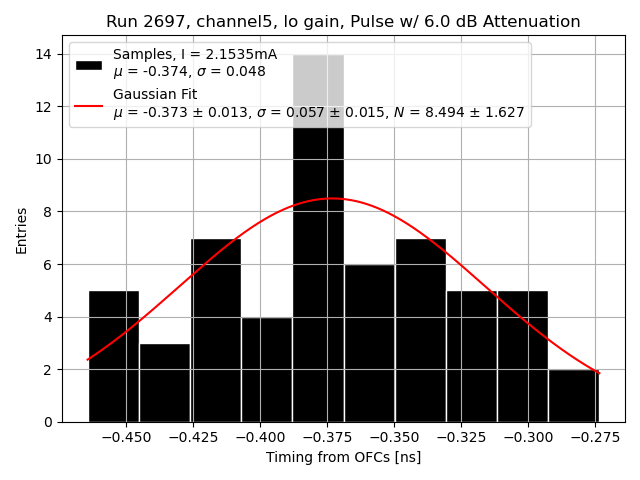

Raw Pulse Data (all measurements) Average interleaved pulse train Energy from OFCs Timing from OFCs
Channel 5
Channel 6
Channel 7
Channel 8
