Per-chip Measurements

ASIC 713

Power Supply Measurements

Pre/Post Config Voltage Current
pre 4.0 2.5510
pre 8.0 0.4063
post 4.0 2.6370
post 8.0 0.4098

Serializer Test

channel1 pass
channel2 pass
channel3 pass
channel4 pass
channel5 pass
channel6 pass
channel7 pass
channel8 pass

Clock Scan

Clock scan pass fraction = 0.5

Before Edge Count (CP40) 1024 1024 1024 1024 1024 1024 1024 1024 1024 1024 2 1024 1024 1024 1024 1024
After Edge Count (CP40) 1024 1024 1024 0 0 0 0 0 0 0 833 1024 1024 1024 1024 1024
Before Edge Count(CP80) 1024 1024 1024 1024 1024 -1 -1 -1 1024 -1 -1 1024 1024 1024 1024 1024
After Edge Count (CP80) 1024 1024 1024 1024 1024 -1 -1 -1 1024 -1 -1 1024 1024 1024 1024 1024
lpGBT Phase Ch1 4 4 4 5 -1 -1 -1 -1 5 -1 4 4 4 4 4 4
lpGBT Phase Ch2 4 4 4 5 5 -1 -1 -1 5 -1 4 4 4 4 4 4
lpGBT Phase Ch3 4 4 4 5 5 -1 -1 -1 5 -1 4 4 4 4 4 4
lpGBT Phase Ch4 4 4 4 5 -1 -1 -1 -1 5 -1 -1 4 4 4 4 4
lpGBT Phase Ch5 4 4 4 5 5 5 5 5 5 5 -1 4 4 4 4 4
lpGBT Phase Ch6 4 4 4 5 5 -1 -1 -1 5 -1 -1 4 4 4 4 4
lpGBT Phase Ch7 4 4 4 5 5 -1 -1 -1 5 -1 -1 4 4 4 4 4
lpGBT Phase Ch8 4 4 4 5 5 5 5 5 5 5 5 4 4 4 4 4

Pedestal Results

ASIC Channel Mean Baseline RMS Run

5 MHz Sine Results

ASIC Channel Run meanENOB mean SFDR mean SNR mean SINAD
713 channel1 2702 11.832308 84.457937 73.624909 72.990493
713 channel2 2702 10.869951 77.805603 67.791555 67.197104
713 channel4 2702 11.856988 83.724428 73.910531 73.139069

Pulse Results

Channel ENERGY RMS from OFCs ENERGY RMS from peak Measurements Run TIMING dist mean TIMING dist std a_i b_i mean ENERGY from OFCs mean ENERGY from peak
channel5 6.87781 - - 2702 0.00287 0.03572 [0.14358, 0.23761, 0.58734, 0.33446, 0.27302] [7.24994, -26.08507, 5.29639, 5.85223, 4.96874] 24428.68700 -
channel6 129.73296 - - 2702 -0.00000 0.19216 [0.16341, 0.26696, 0.58873, 0.33281, 0.27795] [6.84208, -25.86806, 6.23913, 5.79708, 5.68413] 24174.46048 -
channel7 156.59302 - - 2702 0.22658 0.25423 [0.16341, 0.26696, 0.58873, 0.33281, 0.27795] [6.84208, -25.86806, 6.23913, 5.79708, 5.68413] 23634.96294 -
channel8 7.38502 - - 2702 -0.05827 0.05047 [0.14358, 0.23761, 0.58734, 0.33446, 0.27302] [7.24994, -26.08507, 5.29639, 5.85223, 4.96874] 24068.91565 -

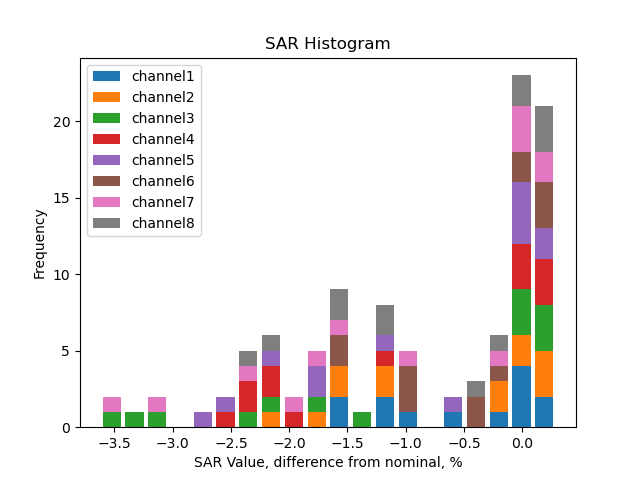

SAR calib vals

channel1 3310.0 1891.56 946.85 592.16 355.62 237.11 118.33 203.87 116.89 58.19 29.38 21.92 14.65 9.23 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3310.0 1891.18 946.53 592.29 355.45 237.33 118.25 203.88 116.97 58.27 29.53 21.71 14.53 9.13 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3310.0 1891.83 946.66 592.31 355.47 237.32 118.21 202.43 116.20 57.78 29.20 21.51 14.31 8.91 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3310.0 1891.36 946.73 592.32 355.44 237.13 118.25 202.62 116.09 57.82 29.26 21.72 14.42 9.02 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3310.0 1891.71 946.79 592.17 355.52 237.34 118.21 203.58 116.86 58.17 29.41 21.69 14.42 8.99 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3310.0 1891.38 946.82 592.25 355.62 237.34 118.17 203.90 117.08 58.29 29.48 21.98 14.65 9.20 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3310.0 1891.27 946.53 592.13 355.32 237.21 118.21 203.16 116.43 58.07 29.28 21.67 14.33 8.91 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3310.0 1891.52 946.75 592.20 355.45 237.20 118.17 203.75 116.89 58.42 29.45 21.86 14.48 9.03 6.0 4.0 2.0 1.0 0.5 0.25

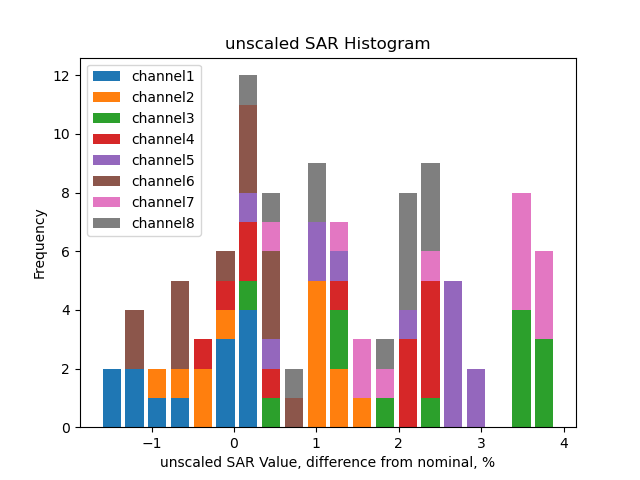

Unscaled SAR calib vals

channel1 3586.58 2049.62 1025.97 641.64 385.34 256.92 128.22 220.90 126.66 63.05 31.84 23.75 15.87 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3626.66 2072.10 1037.08 648.95 389.45 260.03 129.56 223.38 128.16 63.84 32.35 23.79 15.92 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3714.91 2123.26 1062.46 664.77 398.95 266.35 132.67 227.19 130.42 64.85 32.77 24.14 16.06 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3667.84 2095.83 1049.08 656.35 393.87 262.77 131.03 224.52 128.64 64.07 32.42 24.07 15.98 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3680.90 2103.68 1052.88 658.53 395.36 263.94 131.46 226.39 129.95 64.69 32.70 24.12 16.04 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3596.19 2054.91 1028.68 643.46 386.37 257.86 128.39 221.53 127.20 63.33 32.03 23.88 15.92 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3713.85 2122.02 1062.02 664.38 398.67 266.15 132.63 227.95 130.64 65.16 32.85 24.31 16.08 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3663.86 2093.74 1047.96 655.51 393.45 262.56 130.80 225.53 129.39 64.66 32.60 24.20 16.03 10.0 6.0 4.0 2.0 1.0 0.5 0.25

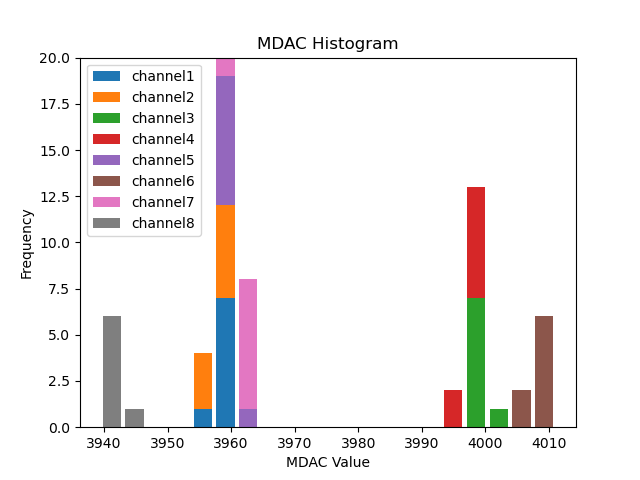

Mdac calib vals

channel1 3960.35 3962.16 3961.70 3961.18 3962.25 3961.39 3960.72 3959.09
channel2 3957.35 3959.26 3959.37 3960.26 3961.04 3959.90 3959.05 3957.88
channel3 4000.65 4001.61 4001.89 4001.15 4003.42 4001.44 4001.42 3999.82
channel4 3998.47 4000.88 3999.30 4000.50 4001.48 4000.28 3999.81 3998.24
channel5 3960.69 3962.00 3961.80 3961.89 3963.10 3961.84 3962.08 3960.23
channel6 4008.77 4010.44 4010.67 4010.55 4012.86 4010.46 4009.73 4008.53
channel7 3960.64 3964.34 3963.69 3964.08 3964.87 3964.06 3963.78 3963.06
channel8 3942.32 3944.18 3944.32 3942.61 3945.38 3943.65 3942.61 3941.20

Unscaled Mdac calib vals

channel1 -135.65 3962.16 3961.70 3961.18 3962.25 3961.39 3960.72 3959.09
channel2 -138.65 3959.26 3959.37 3960.26 3961.04 3959.90 3959.05 3957.88
channel3 -95.35 4001.61 4001.89 4001.15 4003.42 4001.44 4001.42 3999.82
channel4 -97.53 4000.88 3999.30 4000.50 4001.48 4000.28 3999.81 3998.24
channel5 -135.31 3962.00 3961.80 3961.89 3963.10 3961.84 3962.08 3960.23
channel6 -87.23 4010.44 4010.67 4010.55 4012.86 4010.46 4009.73 4008.53
channel7 -135.36 3964.34 3963.69 3964.08 3964.87 3964.06 3963.78 3963.06
channel8 -153.68 3944.18 3944.32 3942.61 3945.38 3943.65 3942.61 3941.20

(click on a plot to zoom...)

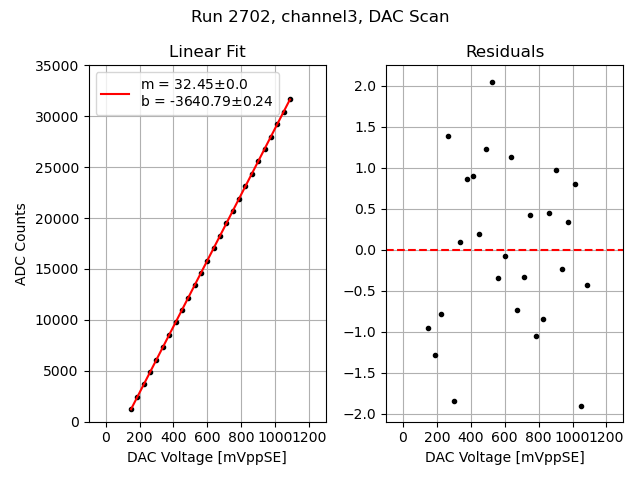

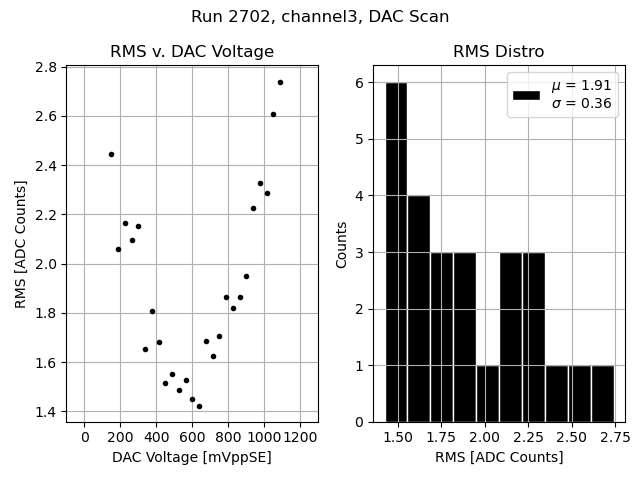

Pedestal Distribution DAC Linearity and Residuals DAC RMS DAC DNL
Channel 3

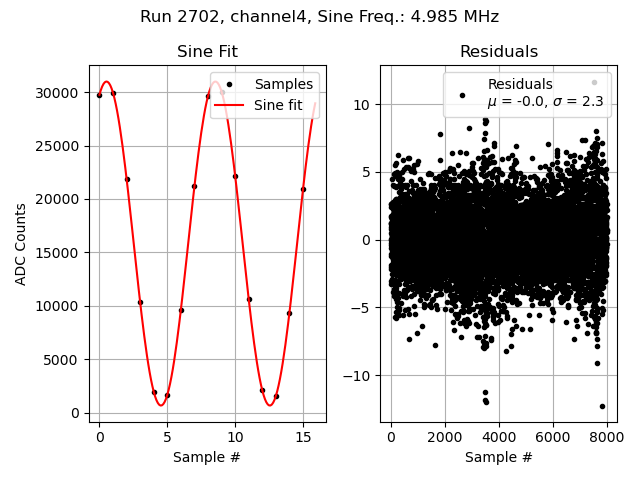

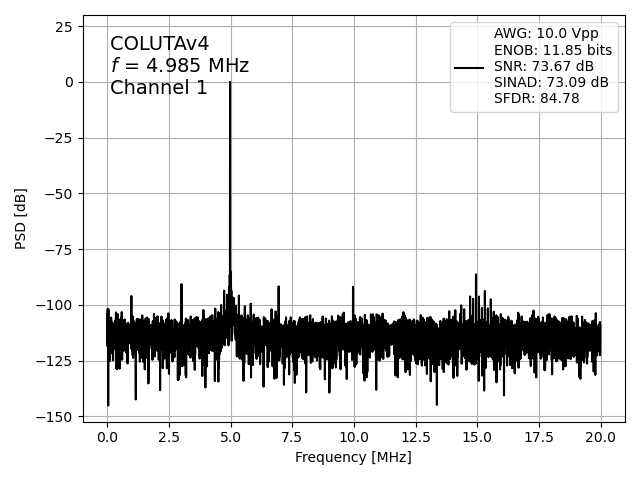

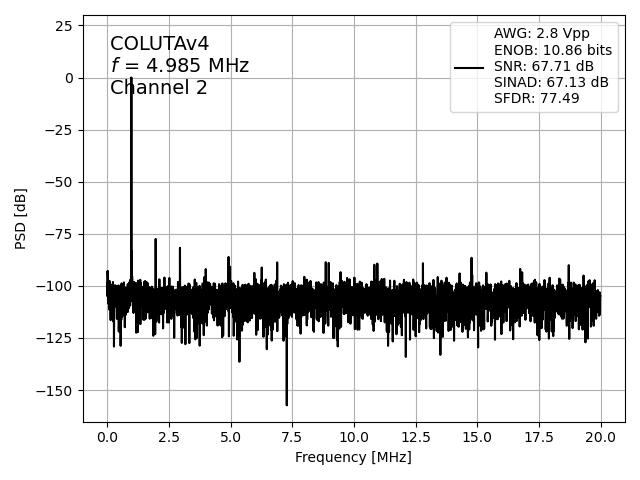

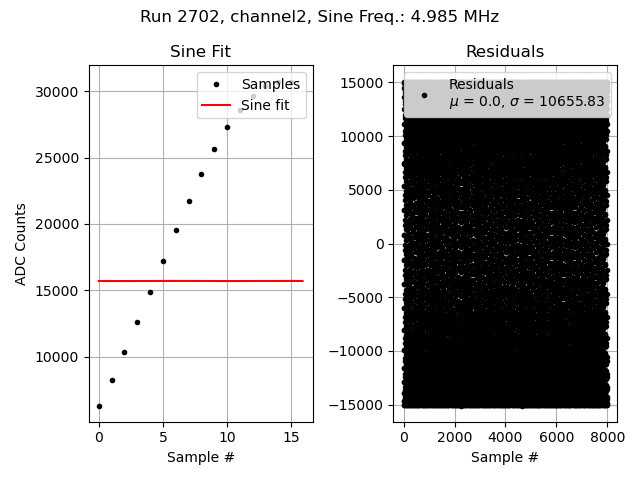

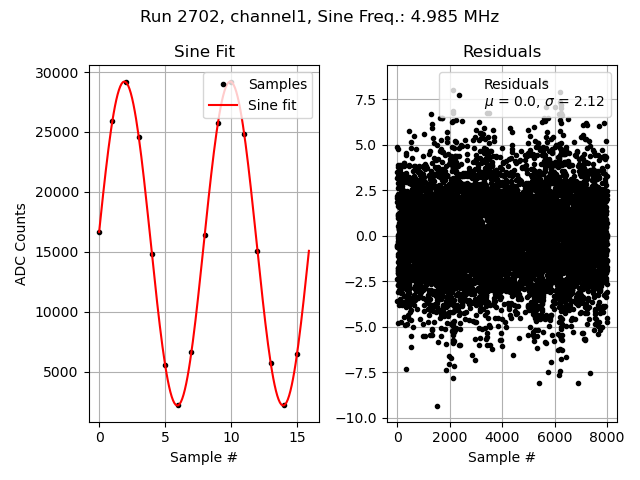

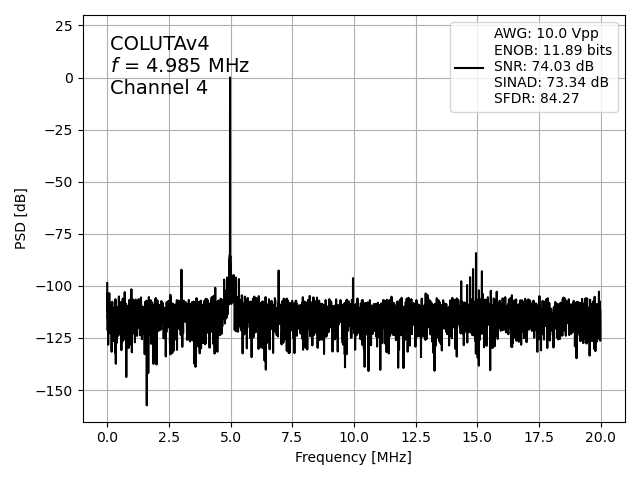

Pedestal Distribution Raw Sine Samples Sine FFT Sine Fitted
Channel 1
Channel 2
Channel 4

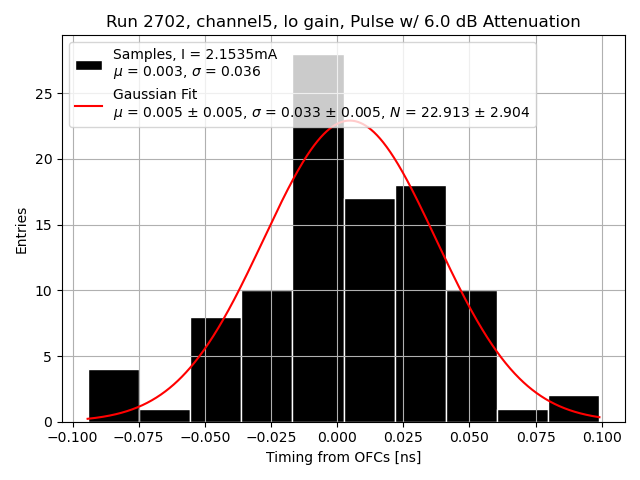

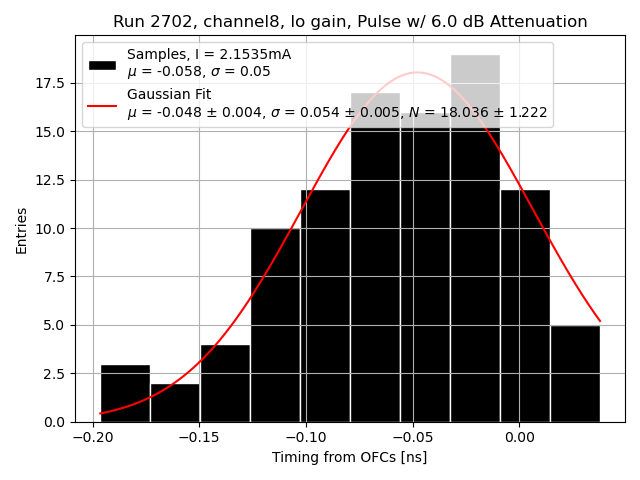

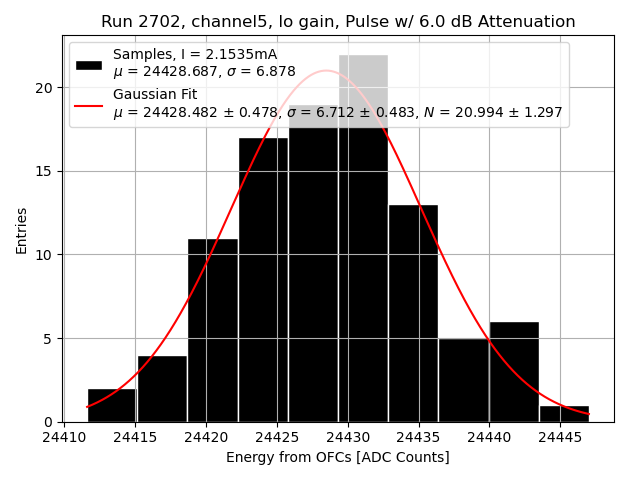

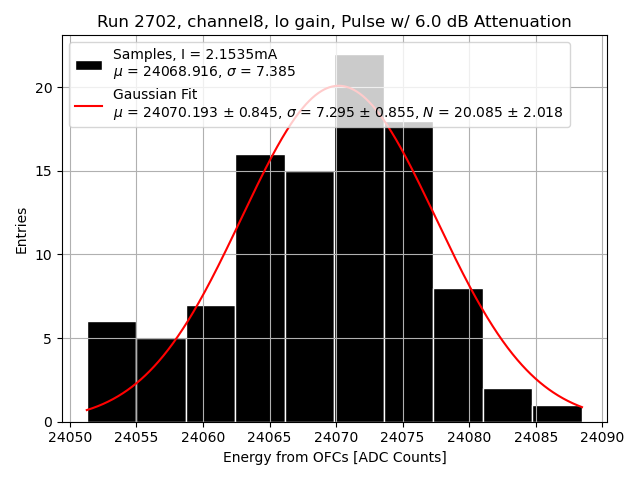

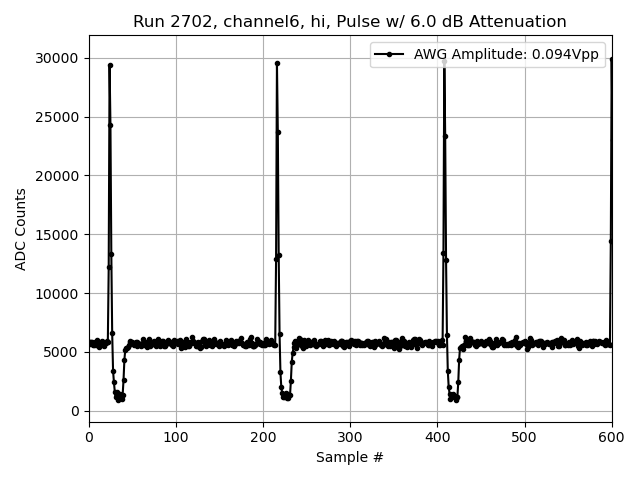

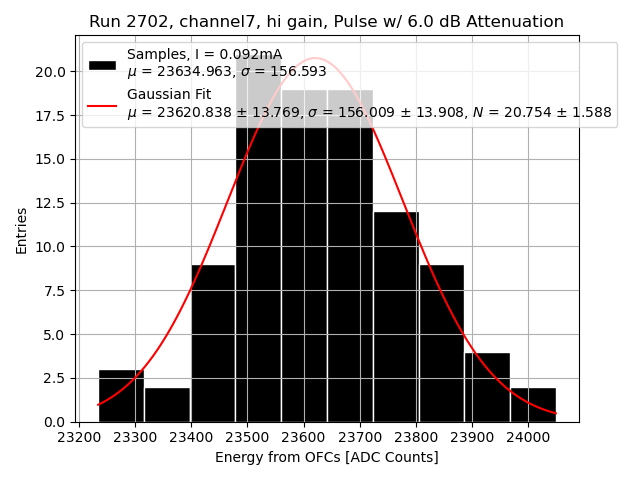

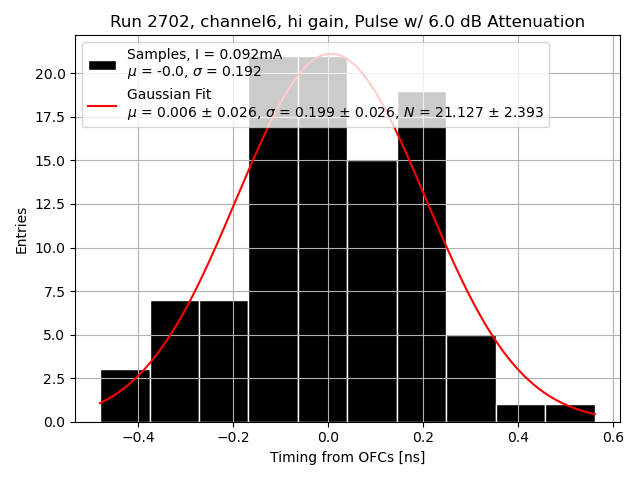

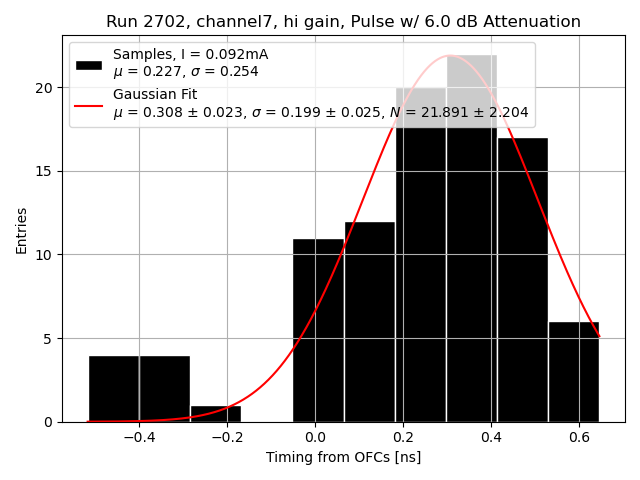

Raw Pulse Data (all measurements) Average interleaved pulse train Energy from OFCs Timing from OFCs
Channel 5
Channel 6
Channel 7
Channel 8
