Per-chip Measurements

ASIC 700

Power Supply Measurements

Pre/Post Config Voltage Current
pre 4.0 2.1900
pre 8.0 0.4067
post 4.0 2.6270
post 8.0 0.4093

Serializer Test

channel1 pass
channel2 pass
channel3 pass
channel4 pass
channel5 pass
channel6 pass
channel7 pass
channel8 pass

Clock Scan

Clock scan pass fraction = 0.4375

Before Edge Count (CP40) 1024 1024 1024 1024 1024 1024 1024 1024 1024 1024 1024 -1 1024 1024 1024 1024
After Edge Count (CP40) 1024 1024 1024 0 0 0 0 0 0 0 1024 -1 1024 1024 1024 1024
Before Edge Count(CP80) 1024 1024 1024 1024 1024 1024 1024 1024 1024 1024 -1 -1 1024 1024 1024 1024
After Edge Count (CP80) 1024 1024 1024 1024 1024 1024 1024 1024 1024 1024 -1 -1 1024 1024 1024 1024
lpGBT Phase Ch1 12 12 12 13 13 -1 -1 -1 13 -1 12 12 12 12 12 12
lpGBT Phase Ch2 12 12 12 13 13 13 13 13 13 13 -1 12 12 12 12 12
lpGBT Phase Ch3 12 12 12 13 13 -1 -1 -1 13 -1 -1 12 12 12 12 12
lpGBT Phase Ch4 12 12 12 13 13 -1 -1 -1 13 -1 -1 12 12 12 12 12
lpGBT Phase Ch5 12 12 12 13 13 13 13 13 13 13 13 12 12 12 12 12
lpGBT Phase Ch6 12 12 12 13 13 13 13 13 13 13 -1 12 12 12 12 12
lpGBT Phase Ch7 12 12 12 13 13 13 13 13 13 13 -1 -1 12 12 12 12
lpGBT Phase Ch8 12 12 12 13 13 13 13 13 13 13 13 -1 12 12 12 12

Pedestal Results

ASIC Channel Mean Baseline RMS Run

5 MHz Sine Results

ASIC Channel Run meanENOB mean SFDR mean SNR mean SINAD
700 channel1 2704 11.363392 74.877831 72.218496 70.167619
700 channel2 2704 10.993981 83.549523 68.153637 67.943768
700 channel4 2704 11.740947 82.619312 73.228333 72.440503

Pulse Results

Channel ENERGY RMS from OFCs ENERGY RMS from peak Measurements Run TIMING dist mean TIMING dist std a_i b_i mean ENERGY from OFCs mean ENERGY from peak
channel5 7.37421 - - 2704 -0.00747 0.05302 [0.15763, 0.23997, 0.58793, 0.3286, 0.28139] [7.98, -26.13488, 5.37413, 6.13, 4.26913] 24706.06550 -
channel6 138.71134 - - 2704 -0.00010 0.47248 [0.1452, 0.25293, 0.61104, 0.31421, 0.26488] [8.283, -27.20405, 6.77711, 5.32944, 5.29501] 23950.63100 -
channel7 125.35051 - - 2704 -0.09262 0.22395 [0.1452, 0.25293, 0.61104, 0.31421, 0.26488] [8.283, -27.20405, 6.77711, 5.32944, 5.29501] 23812.16015 -
channel8 7.19567 - - 2704 0.06526 0.03861 [0.15763, 0.23997, 0.58793, 0.3286, 0.28139] [7.98, -26.13488, 5.37413, 6.13, 4.26913] 24132.77322 -

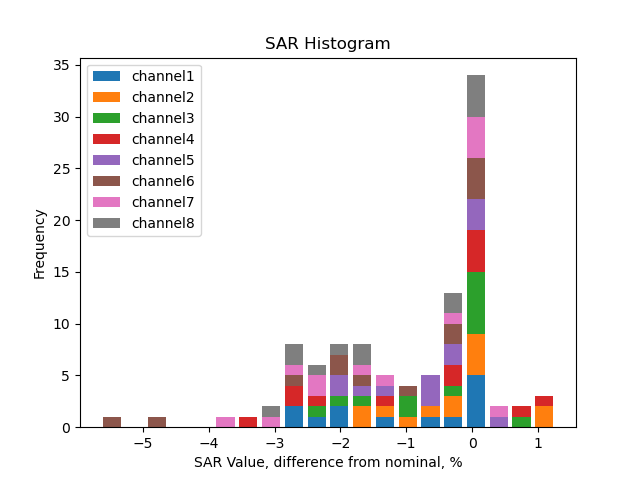

SAR calib vals

channel1 3310.0 1891.52 947.13 592.30 355.61 237.24 118.35 201.29 115.52 57.62 29.03 21.73 14.62 9.20 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3310.0 1891.40 946.59 591.84 355.40 237.23 118.21 203.52 116.82 58.29 29.44 22.01 14.99 9.36 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3310.0 1891.74 946.77 592.03 355.58 237.32 118.31 202.66 116.40 58.02 29.28 21.97 14.80 9.33 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3310.0 1891.11 946.72 592.50 355.55 237.21 118.20 201.31 115.40 57.30 28.92 21.92 14.92 9.34 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3310.0 1891.57 946.55 591.93 355.55 237.40 118.21 202.92 116.47 58.04 29.41 22.07 14.70 9.14 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3310.0 1891.52 946.79 592.23 355.62 237.17 118.25 203.30 116.57 57.99 29.33 21.57 14.08 8.73 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3310.0 1891.26 947.13 592.37 355.67 237.42 118.34 202.55 116.28 57.91 29.22 21.63 14.34 8.92 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3310.0 1891.06 946.94 592.40 355.56 237.18 118.23 201.37 115.58 57.59 29.00 21.52 14.57 9.11 6.0 4.0 2.0 1.0 0.5 0.25

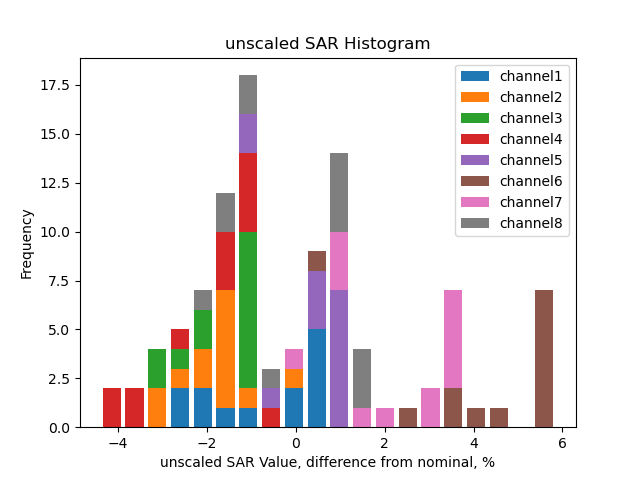

Unscaled SAR calib vals

channel1 3597.57 2055.85 1029.42 643.76 386.50 257.85 128.63 218.78 125.56 62.63 31.55 23.62 15.89 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3535.42 2020.21 1011.06 632.15 379.60 253.39 126.26 217.38 124.78 62.26 31.45 23.51 16.01 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3546.83 2027.09 1014.51 634.39 381.02 254.30 126.77 217.16 124.73 62.17 31.37 23.54 15.86 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3543.68 2024.62 1013.56 634.33 380.65 253.96 126.54 215.52 123.55 61.35 30.96 23.47 15.97 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3621.08 2069.34 1035.51 647.56 388.96 259.71 129.32 221.99 127.42 63.49 32.17 24.14 16.08 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3790.91 2166.34 1084.35 678.28 407.29 271.63 135.43 232.84 133.51 66.41 33.59 24.70 16.13 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3710.38 2120.03 1061.69 664.02 398.69 266.14 132.66 227.05 130.35 64.92 32.76 24.25 16.07 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3632.36 2075.23 1039.16 650.09 390.19 260.28 129.74 220.98 126.84 63.20 31.82 23.62 15.99 10.0 6.0 4.0 2.0 1.0 0.5 0.25

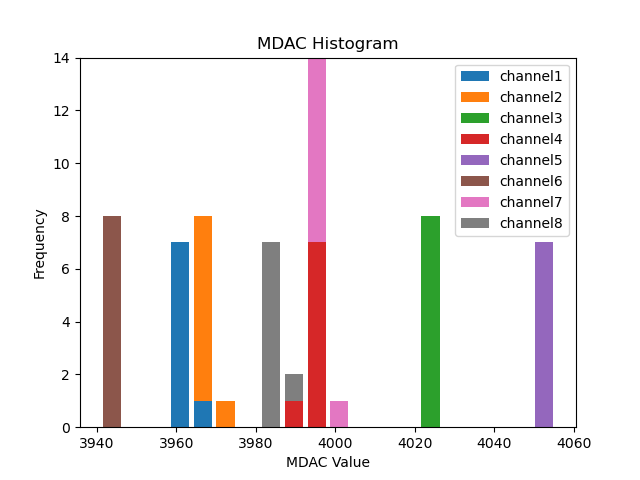

Mdac calib vals

channel1 3963.55 3964.82 3964.43 3964.46 3967.98 3965.78 3964.93 3963.13
channel2 3970.08 3971.80 3971.35 3971.26 3972.96 3970.72 3970.54 3968.59
channel3 4024.80 4026.61 4026.48 4025.57 4026.92 4025.90 4025.33 4024.02
channel4 3996.31 3997.42 3997.18 3998.19 3998.15 3995.92 3997.08 3994.70
channel5 4055.38 4058.32 4055.95 4055.95 4058.23 4056.84 4056.39 4055.51
channel6 3943.76 3945.13 3945.73 3945.87 3947.34 3945.47 3944.92 3944.11
channel7 3998.08 4000.23 4000.53 4000.84 4001.80 3999.52 4000.65 4000.07
channel8 3986.66 3989.22 3988.34 3988.24 3990.04 3988.63 3988.92 3986.78

Unscaled Mdac calib vals

channel1 -132.45 3964.82 3964.43 3964.46 3967.98 3965.78 3964.93 3963.13
channel2 -125.92 3971.80 3971.35 3971.26 3972.96 3970.72 3970.54 3968.59
channel3 -71.20 4026.61 4026.48 4025.57 4026.92 4025.90 4025.33 4024.02
channel4 -99.69 3997.42 3997.18 3998.19 3998.15 3995.92 3997.08 3994.70
channel5 -40.62 4058.32 4055.95 4055.95 4058.23 4056.84 4056.39 4055.51
channel6 -152.24 3945.13 3945.73 3945.87 3947.34 3945.47 3944.92 3944.11
channel7 -97.92 4000.23 4000.53 4000.84 4001.80 3999.52 4000.65 4000.07
channel8 -109.34 3989.22 3988.34 3988.24 3990.04 3988.63 3988.92 3986.78

(click on a plot to zoom...)

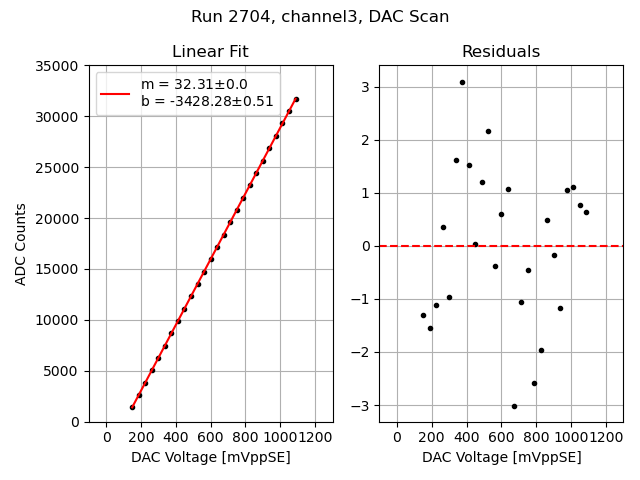

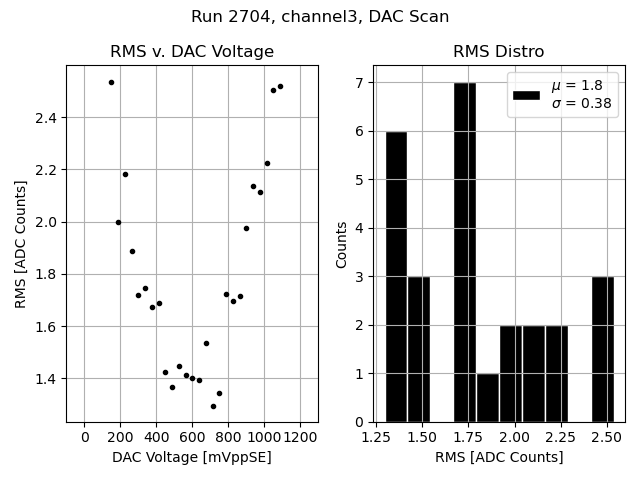

Pedestal Distribution DAC Linearity and Residuals DAC RMS DAC DNL
Channel 3

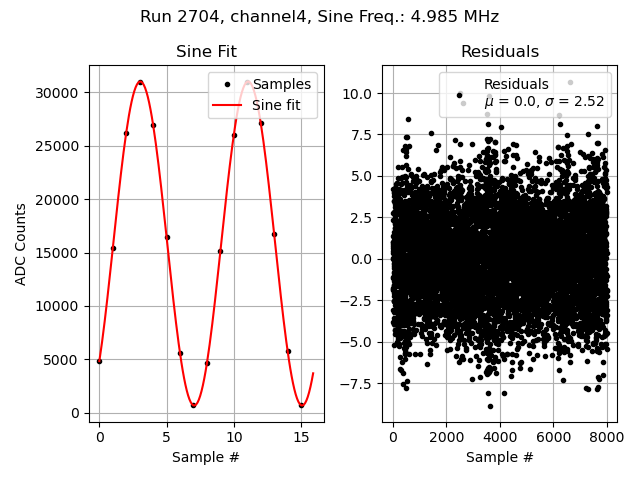

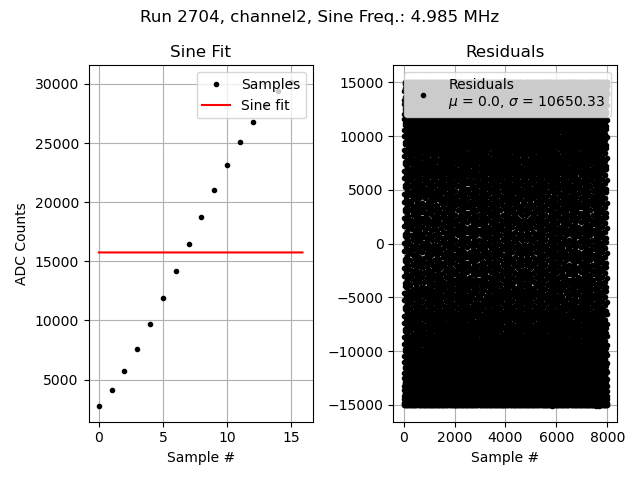

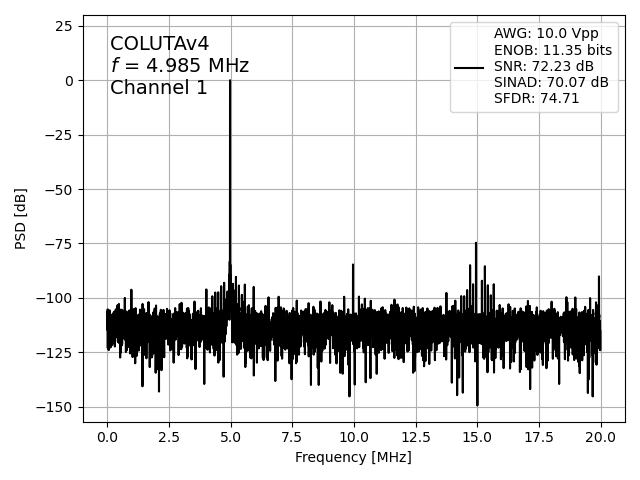

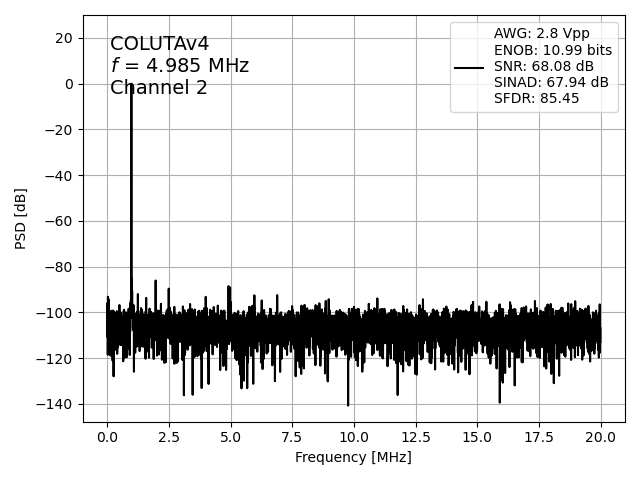

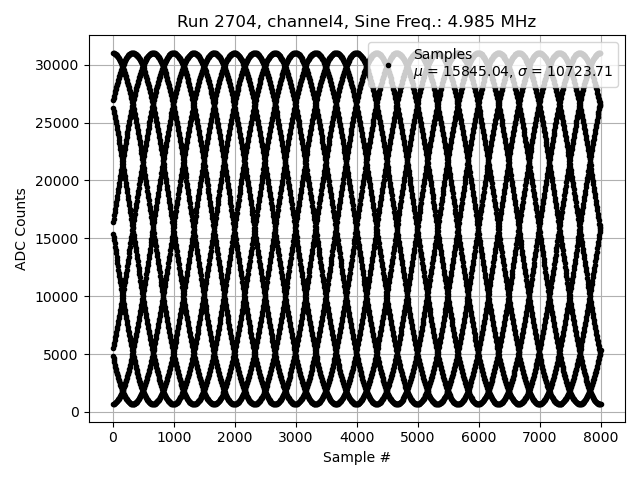

Pedestal Distribution Raw Sine Samples Sine FFT Sine Fitted
Channel 1
Channel 2
Channel 4

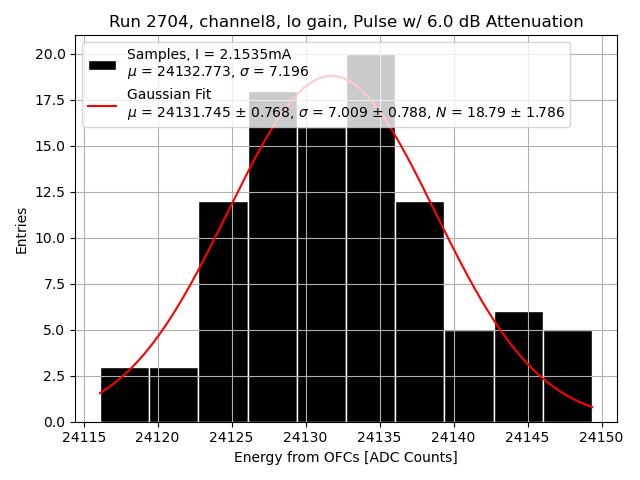

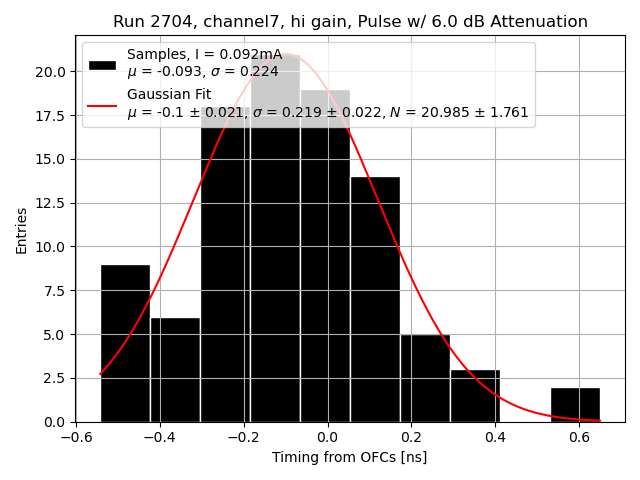

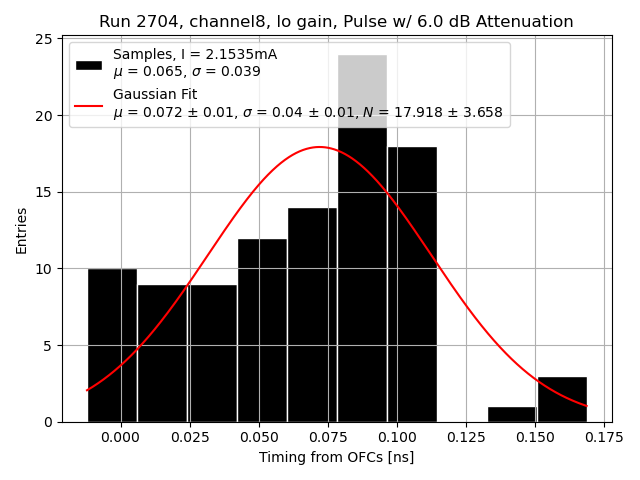

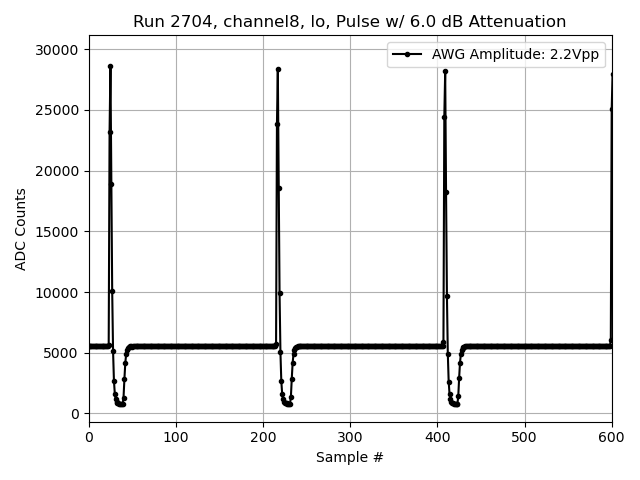

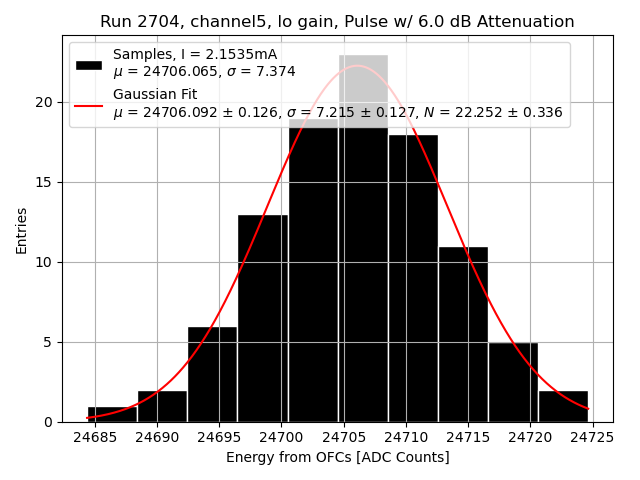

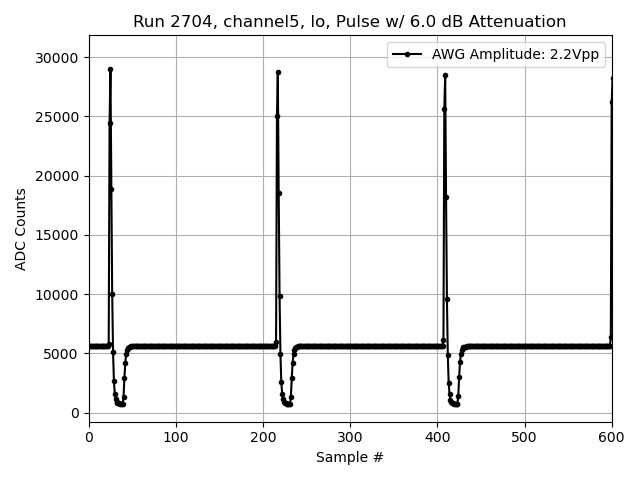

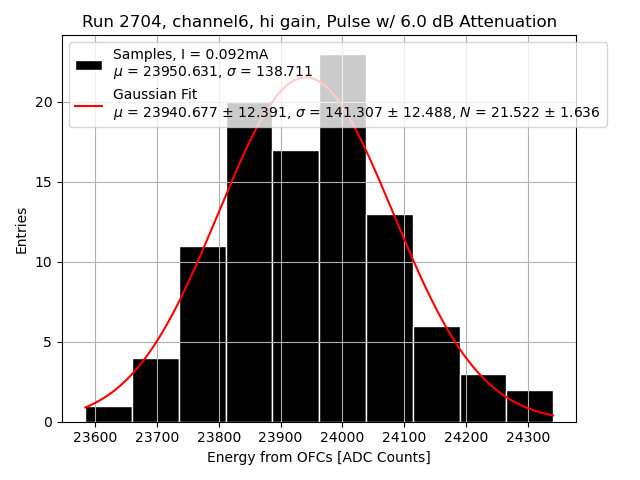

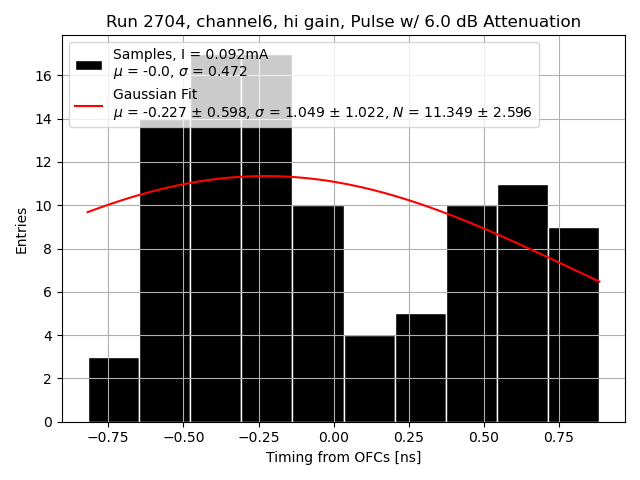

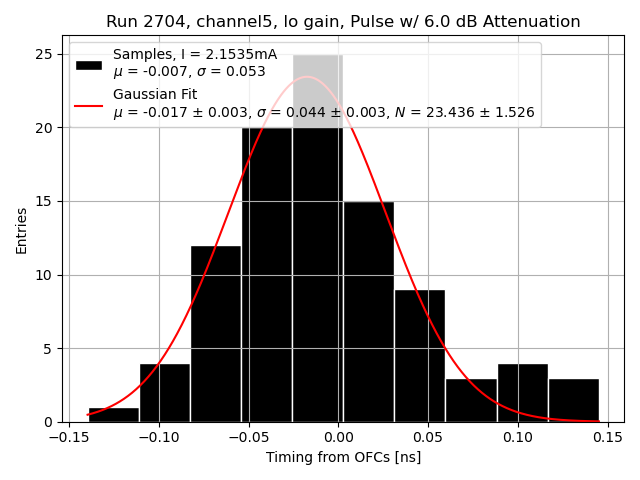

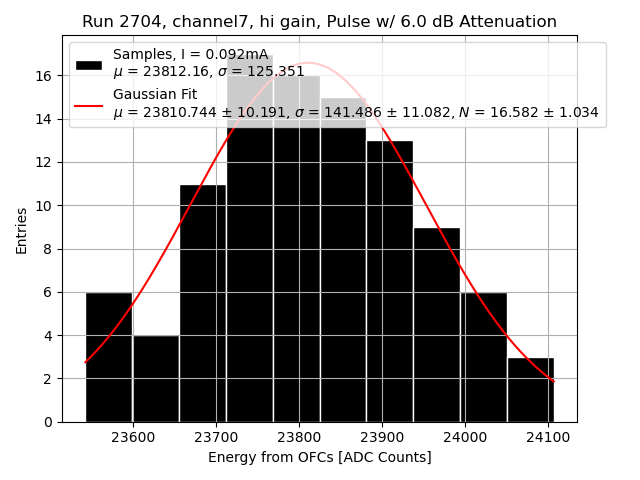

Raw Pulse Data (all measurements) Average interleaved pulse train Energy from OFCs Timing from OFCs
Channel 5
Channel 6
Channel 7
Channel 8
