Per-chip Measurements

ASIC 325

Power Supply Measurements

Pre/Post Config Voltage Current
pre 4.0 2.126
pre 8.0 0.407
post 4.0 2.657
post 8.0 0.408

Serializer Test

channel1 pass
channel2 pass
channel3 pass
channel4 pass
channel5 pass
channel6 pass
channel7 pass
channel8 pass

Clock Scan

Clock scan pass fraction = 0.5

Before Edge Count (CP40) 1024 1024 1024 1024 1024 1024 1024 1024 1024 1024 -1 1024 1024 1024 1024 1024
After Edge Count (CP40) 1024 1024 1024 0 0 1024 1023 1024 0 0 -1 1024 1024 1024 1024 1024
Before Edge Count(CP80) 1024 1024 1024 1024 -1 -1 -1 -1 1024 -1 -1 1024 1024 1024 1024 1024
After Edge Count (CP80) 1024 1024 1024 1024 -1 -1 -1 -1 1024 -1 -1 1024 1024 1024 1024 1024
lpGBT Phase Ch1 3 3 3 4 4 -1 -1 -1 4 -1 3 3 3 3 3 3
lpGBT Phase Ch2 3 3 3 4 4 -1 -1 -1 4 -1 -1 3 3 3 3 3
lpGBT Phase Ch3 3 3 3 4 -1 -1 -1 -1 4 -1 3 3 3 3 3 3
lpGBT Phase Ch4 3 3 3 4 -1 -1 -1 -1 4 -1 3 3 3 3 3 3
lpGBT Phase Ch5 3 3 3 4 4 4 4 4 4 4 -1 3 3 3 3 3
lpGBT Phase Ch6 3 3 3 4 -1 -1 -1 -1 4 -1 -1 3 3 3 3 3
lpGBT Phase Ch7 3 3 3 4 -1 -1 -1 -1 4 -1 -1 3 3 3 3 3
lpGBT Phase Ch8 3 3 3 4 4 4 4 4 4 4 -1 3 3 3 3 3

Pedestal Results

ASIC Channel Mean Baseline RMS Run

5 MHz Sine Results

ASIC Channel Run meanENOB mean SFDR mean SNR mean SINAD
325 channel1 2708 11.820505 84.880261 73.471769 72.919438
325 channel2 2708 10.971090 83.746212 67.982071 67.805963
325 channel4 2708 11.862032 84.371121 73.860208 73.169433

Pulse Results

Channel ENERGY RMS from OFCs ENERGY RMS from peak Measurements Run TIMING dist mean TIMING dist std a_i b_i mean ENERGY from OFCs mean ENERGY from peak
channel5 7.06504 - - 2708 -0.00511 0.05082 [0.14161, 0.22999, 0.60298, 0.31664, 0.27305] [8.35614, -26.30028, 5.96698, 5.22236, 4.62384] 24704.16600 -
channel6 128.02069 - - 2708 -0.00006 0.20967 [0.12948, 0.2458, 0.61483, 0.31942, 0.25015] [7.40606, -26.09657, 6.5746, 5.47142, 5.5655] 24127.85650 -
channel7 133.38316 - - 2708 0.16829 0.27416 [0.12948, 0.2458, 0.61483, 0.31942, 0.25015] [7.40606, -26.09657, 6.5746, 5.47142, 5.5655] 23670.27297 -
channel8 6.84313 - - 2708 0.02389 0.03278 [0.14161, 0.22999, 0.60298, 0.31664, 0.27305] [8.35614, -26.30028, 5.96698, 5.22236, 4.62384] 24163.28866 -

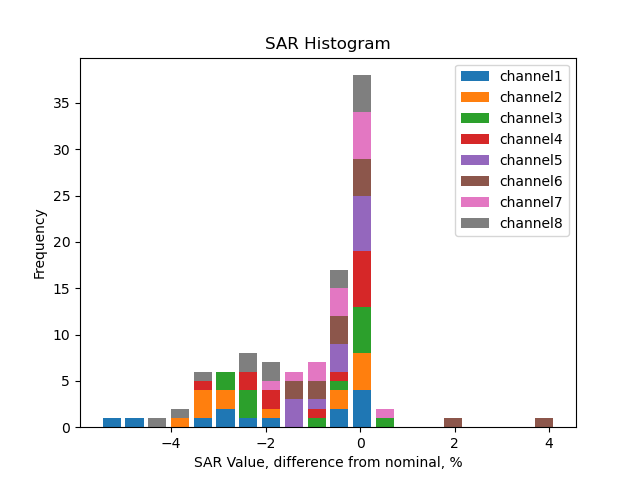

SAR calib vals

channel1 3310.0 1890.96 946.56 592.08 355.37 237.25 118.03 201.91 115.55 57.56 29.09 21.44 14.12 8.75 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3310.0 1891.09 946.62 592.03 355.40 237.17 118.20 200.20 114.80 57.32 29.00 21.56 14.42 8.92 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3310.0 1891.24 946.63 592.38 355.42 237.30 118.37 201.57 115.49 57.66 28.91 21.66 14.67 9.31 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3310.0 1890.83 946.36 592.01 355.39 237.18 118.35 202.84 116.23 57.91 29.13 21.51 14.68 9.25 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3310.0 1891.02 946.60 592.05 355.33 237.15 118.19 204.78 117.48 58.43 29.64 22.17 14.63 9.24 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3310.0 1890.85 946.34 592.22 355.53 237.34 118.26 204.81 117.70 58.45 29.38 22.03 15.13 9.64 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3310.0 1891.06 946.44 592.03 355.35 237.26 118.13 205.03 117.48 58.53 29.46 22.20 14.52 9.31 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3310.0 1891.61 946.59 592.02 355.52 237.36 118.13 202.00 115.90 58.05 29.13 21.49 14.23 8.87 6.0 4.0 2.0 1.0 0.5 0.25

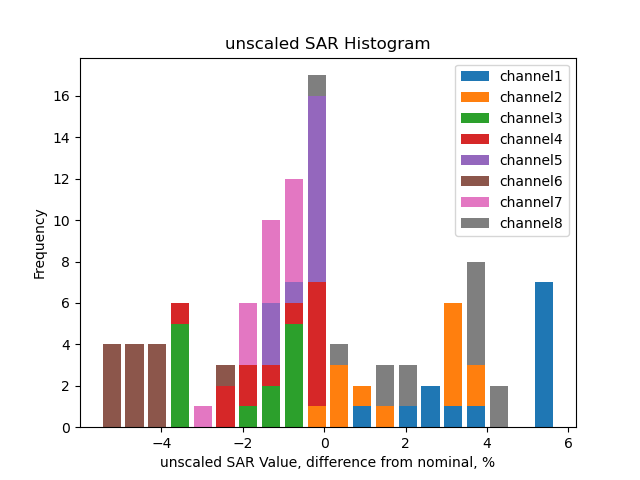

Unscaled SAR calib vals

channel1 3784.77 2162.19 1082.33 677.00 406.34 271.28 134.96 230.87 132.12 65.82 33.26 24.52 16.15 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3711.18 2120.30 1061.35 663.78 398.47 265.91 132.53 224.46 128.71 64.27 32.51 24.17 16.17 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3554.05 2030.68 1016.43 636.06 381.63 254.80 127.10 216.43 124.00 61.91 31.04 23.26 15.75 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3577.90 2043.87 1022.96 639.92 384.15 256.38 127.93 219.26 125.64 62.60 31.49 23.25 15.87 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3581.94 2046.38 1024.37 640.69 384.52 256.63 127.90 221.60 127.13 63.23 32.08 23.99 15.83 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3434.99 1962.25 982.08 614.58 368.96 246.30 122.73 212.54 122.14 60.66 30.49 22.86 15.70 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3555.87 2031.53 1016.74 636.01 381.75 254.88 126.90 220.26 126.21 62.88 31.65 23.85 15.60 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3730.38 2131.85 1066.81 667.21 400.67 267.50 133.13 227.66 130.62 65.42 32.83 24.22 16.04 10.0 6.0 4.0 2.0 1.0 0.5 0.25

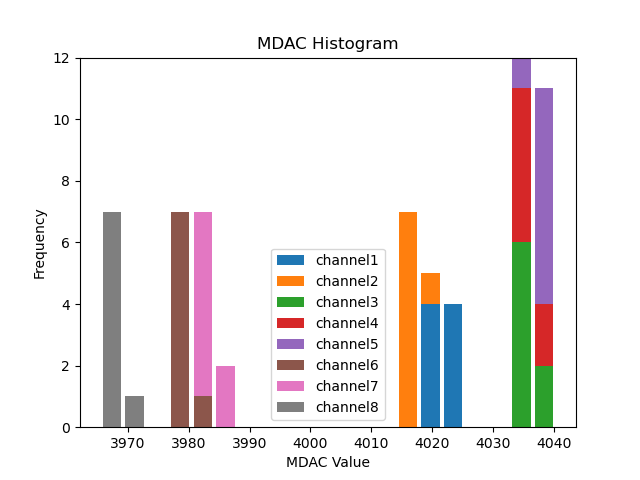

Mdac calib vals

channel1 4022.97 4024.50 4023.34 4023.38 4025.64 4024.23 4025.12 4023.06
channel2 4017.25 4018.95 4018.17 4018.32 4019.96 4018.35 4017.49 4016.06
channel3 4036.37 4037.59 4037.70 4038.49 4039.64 4036.29 4035.75 4034.85
channel4 4036.37 4038.83 4038.05 4038.30 4039.13 4037.73 4038.05 4036.30
channel5 4038.36 4041.22 4040.98 4040.48 4042.15 4040.43 4041.04 4038.56
channel6 3980.69 3981.17 3981.30 3981.16 3982.62 3980.46 3980.80 3979.08
channel7 3983.46 3985.89 3985.42 3986.14 3986.23 3984.77 3985.65 3984.25
channel8 3967.99 3970.41 3970.53 3969.93 3971.38 3970.43 3970.31 3967.35

Unscaled Mdac calib vals

channel1 -73.03 4024.50 4023.34 4023.38 4025.64 4024.23 4025.12 4023.06
channel2 -78.75 4018.95 4018.17 4018.32 4019.96 4018.35 4017.49 4016.06
channel3 -59.63 4037.59 4037.70 4038.49 4039.64 4036.29 4035.75 4034.85
channel4 -59.63 4038.83 4038.05 4038.30 4039.13 4037.73 4038.05 4036.30
channel5 -57.64 4041.22 4040.98 4040.48 4042.15 4040.43 4041.04 4038.56
channel6 -115.31 3981.17 3981.30 3981.16 3982.62 3980.46 3980.80 3979.08
channel7 -112.54 3985.89 3985.42 3986.14 3986.23 3984.77 3985.65 3984.25
channel8 -128.01 3970.41 3970.53 3969.93 3971.38 3970.43 3970.31 3967.35

(click on a plot to zoom...)
Pedestal Distribution DAC Linearity and Residuals DAC RMS DAC DNL
Channel 3

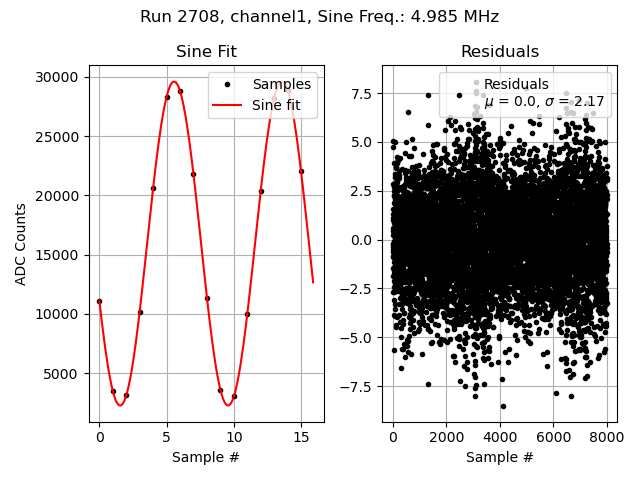

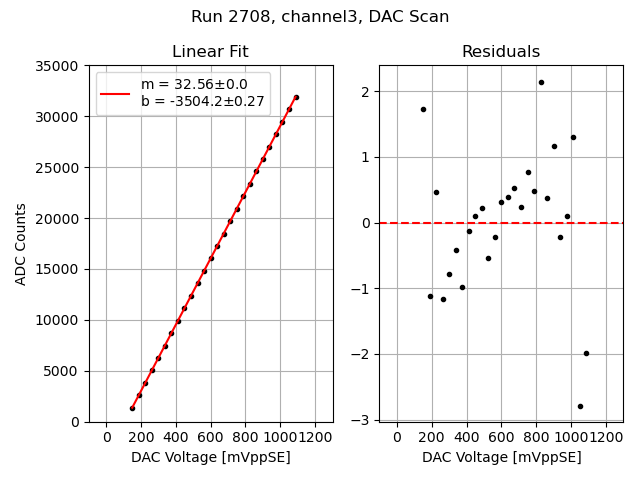

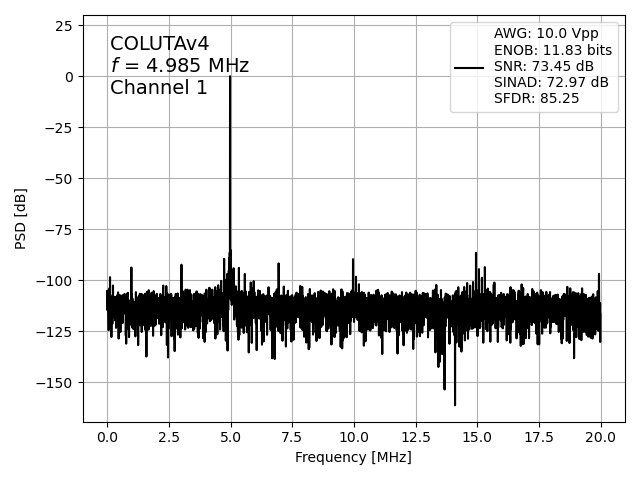

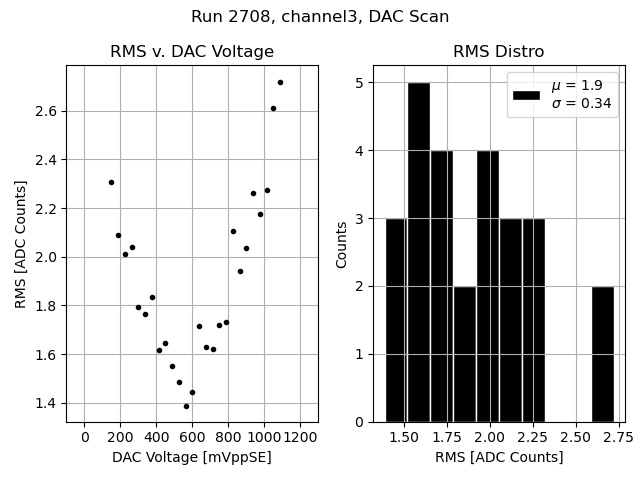

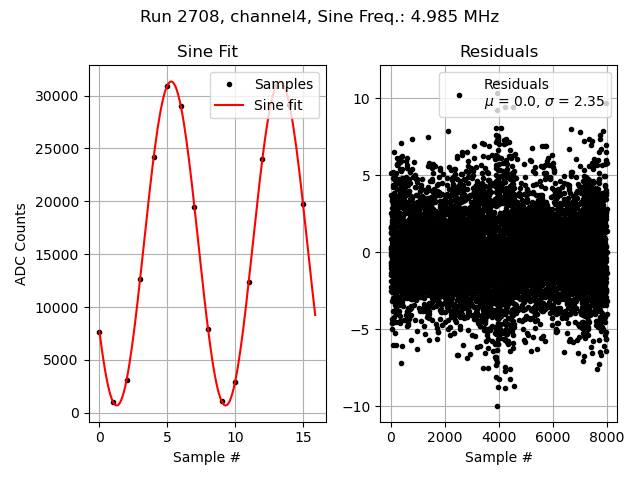

Pedestal Distribution Raw Sine Samples Sine FFT Sine Fitted
Channel 1

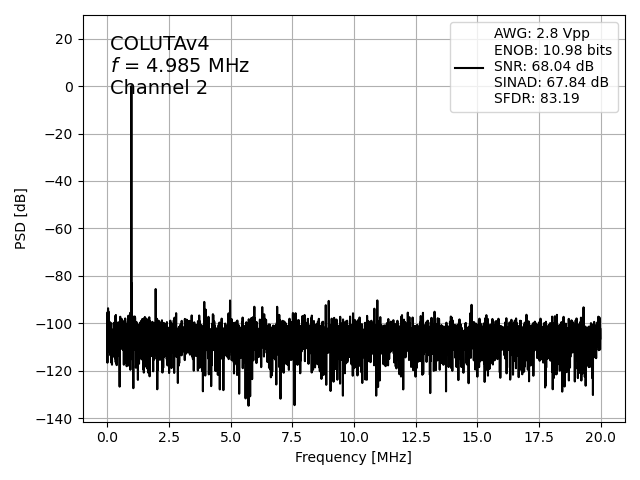

Channel 2

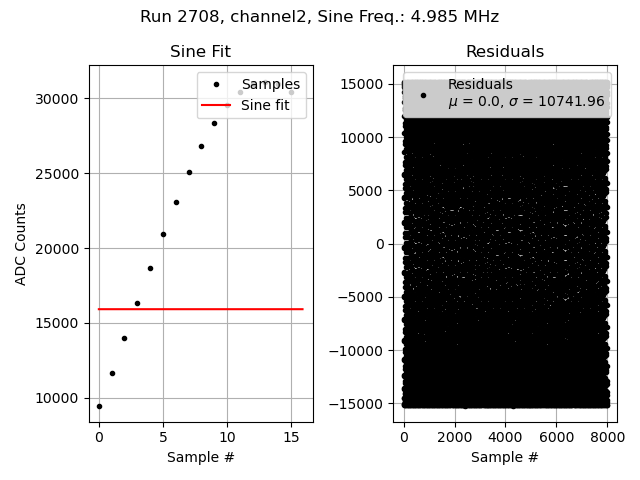

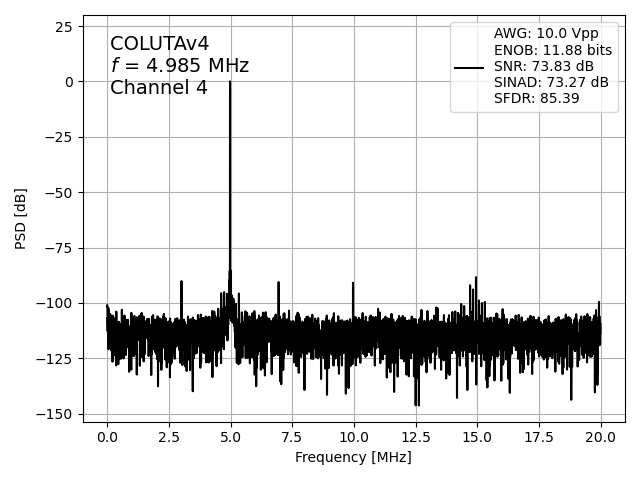

Channel 4

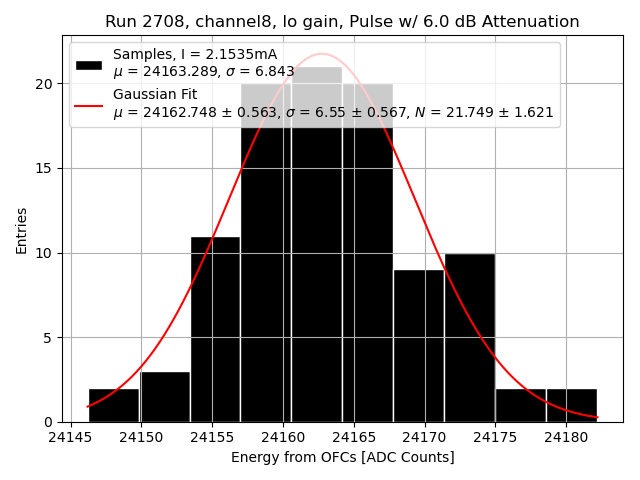

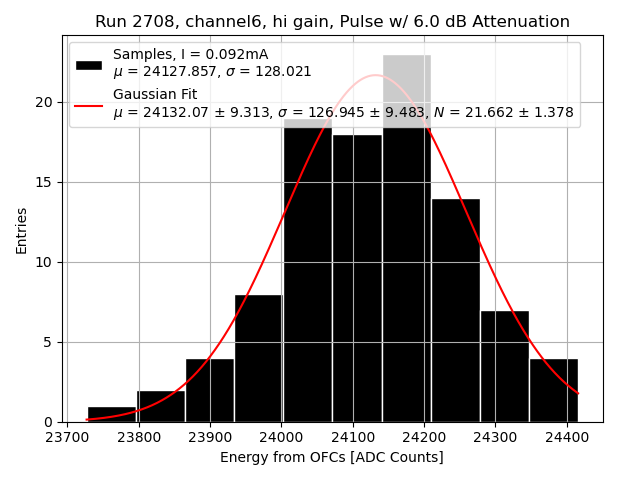

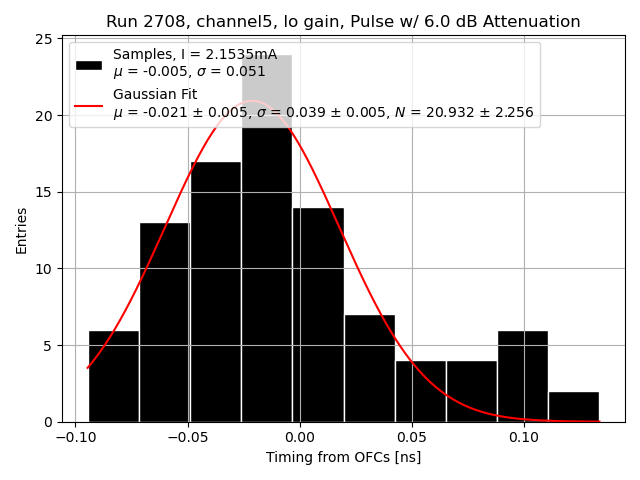

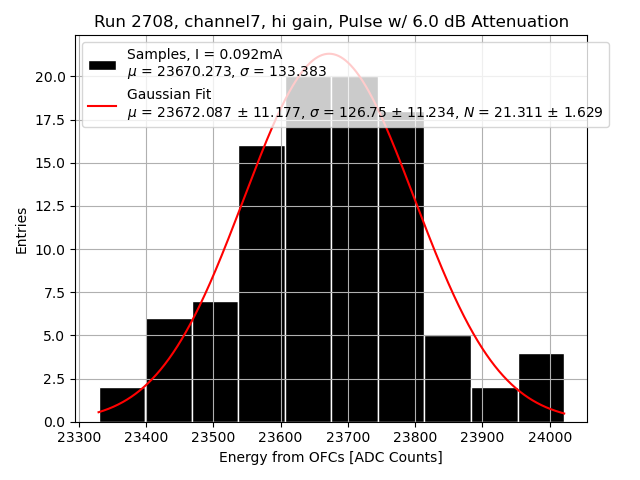

Raw Pulse Data (all measurements) Average interleaved pulse train Energy from OFCs Timing from OFCs

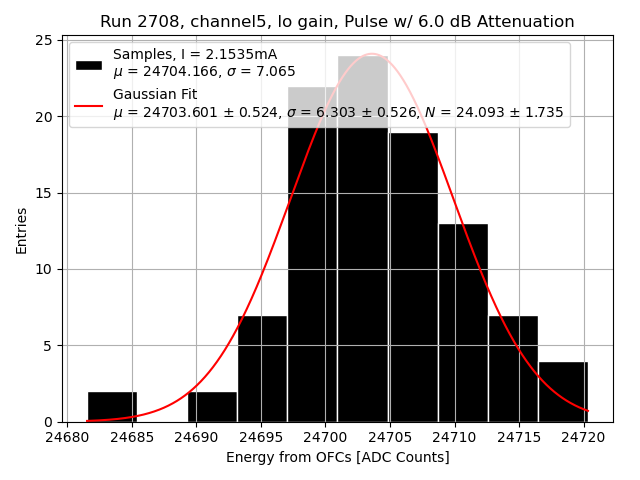

Channel 5

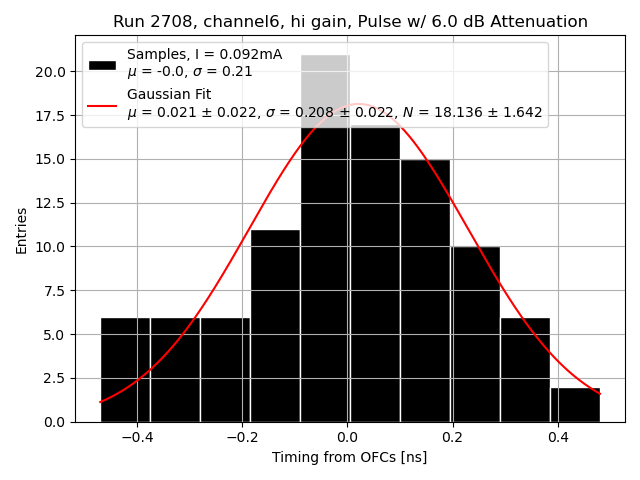

Channel 6

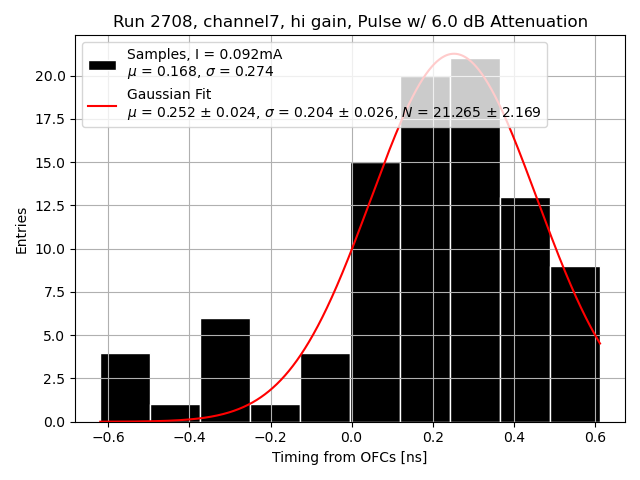

Channel 7

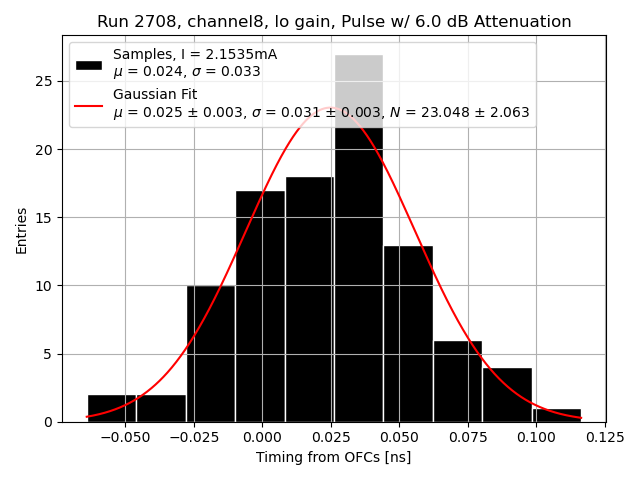

Channel 8
