Per-chip Measurements

ASIC 695

Power Supply Measurements

Pre/Post Config Voltage Current
pre 4.0 2.385
pre 8.0 0.407
post 4.0 2.654
post 8.0 0.408

Serializer Test

channel1 pass
channel2 pass
channel3 pass
channel4 pass
channel5 pass
channel6 pass
channel7 pass
channel8 pass

Clock Scan

Clock scan pass fraction = 0.4375

Before Edge Count (CP40) 1024 1024 1024 1024 1024 1024 1024 1024 1024 1024 -1 -1 1024 1024 1024 1024
After Edge Count (CP40) 1024 1024 1024 0 0 0 0 0 0 0 -1 -1 1024 1024 1024 1024
Before Edge Count(CP80) 1024 1024 1024 1024 1024 -1 -1 -1 1024 -1 -1 -1 1024 1024 1024 1024
After Edge Count (CP80) 1024 1024 1024 1024 1024 -1 -1 -1 1024 -1 -1 -1 1024 1024 1024 1024
lpGBT Phase Ch1 7 7 7 8 8 -1 -1 -1 8 -1 7 7 7 7 7 7
lpGBT Phase Ch2 7 7 7 8 8 8 8 8 8 -1 -1 7 7 7 7 7
lpGBT Phase Ch3 7 7 7 8 8 -1 -1 -1 8 -1 7 7 7 7 7 7
lpGBT Phase Ch4 7 7 7 8 8 -1 -1 -1 8 -1 -1 7 7 7 7 7
lpGBT Phase Ch5 7 7 7 8 8 8 8 8 8 8 -1 7 7 7 7 7
lpGBT Phase Ch6 7 7 7 8 8 -1 -1 -1 8 -1 -1 7 7 7 7 7
lpGBT Phase Ch7 7 7 7 8 8 -1 -1 -1 8 -1 -1 -1 7 7 7 7
lpGBT Phase Ch8 7 7 7 8 8 8 8 8 8 8 -1 -1 7 7 7 7

Pedestal Results

ASIC Channel Mean Baseline RMS Run

5 MHz Sine Results

ASIC Channel Run meanENOB mean SFDR mean SNR mean SINAD
695 channel1 2712 11.872216 84.850248 73.810739 73.230739
695 channel2 2712 10.968514 82.130690 68.094246 67.790456
695 channel4 2712 11.768758 83.750171 73.265845 72.607925

Pulse Results

Channel ENERGY RMS from OFCs ENERGY RMS from peak Measurements Run TIMING dist mean TIMING dist std a_i b_i mean ENERGY from OFCs mean ENERGY from peak
channel5 8.00163 - - 2712 0.41576 0.03613 [0.15047, 0.23738, 0.58462, 0.33749, 0.27626] [7.43843, -25.91158, 4.87199, 6.52623, 4.01381] 24662.49350 -
channel6 153.78064 - - 2712 -0.01095 0.37034 [0.16627, 0.24727, 0.61055, 0.31258, 0.28142] [8.03784, -24.97405, 6.75153, 4.8742, 4.9271] 24128.91550 -
channel7 128.12584 - - 2712 0.04107 0.20041 [0.16627, 0.24727, 0.61055, 0.31258, 0.28142] [8.03784, -24.97405, 6.75153, 4.8742, 4.9271] 23725.60018 -
channel8 8.70435 - - 2712 0.34698 0.06127 [0.15047, 0.23738, 0.58462, 0.33749, 0.27626] [7.43843, -25.91158, 4.87199, 6.52623, 4.01381] 24205.82613 -

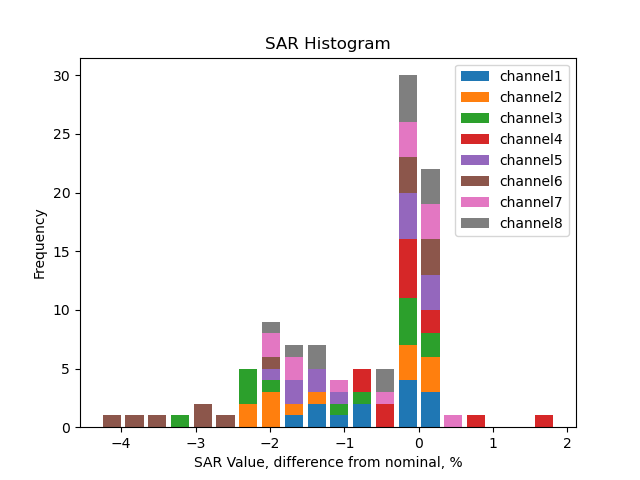

SAR calib vals

channel1 3310.0 1891.62 946.74 592.13 355.55 237.36 118.19 204.11 117.03 58.38 29.54 22.00 14.53 9.19 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3310.0 1891.18 946.52 592.05 355.37 237.08 118.07 202.52 116.29 57.92 29.17 21.73 14.52 9.06 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3310.0 1890.95 946.60 592.06 355.20 237.21 118.25 202.42 116.18 57.85 29.33 21.96 14.45 8.96 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3310.0 1891.19 946.54 591.83 355.21 237.06 118.24 205.41 117.84 58.74 29.59 22.07 14.92 9.42 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3310.0 1891.26 946.69 592.31 355.56 237.15 118.09 203.22 116.55 58.19 29.57 21.91 14.66 9.11 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3310.0 1890.98 946.28 592.02 355.39 237.18 118.15 201.29 115.36 57.47 29.03 21.25 14.27 8.90 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3310.0 1891.20 946.41 592.24 355.35 237.34 118.29 203.16 116.52 57.97 29.30 21.84 14.71 9.29 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3310.0 1891.58 946.96 592.33 355.52 237.19 118.20 203.33 116.79 58.39 29.46 21.82 14.76 9.21 6.0 4.0 2.0 1.0 0.5 0.25

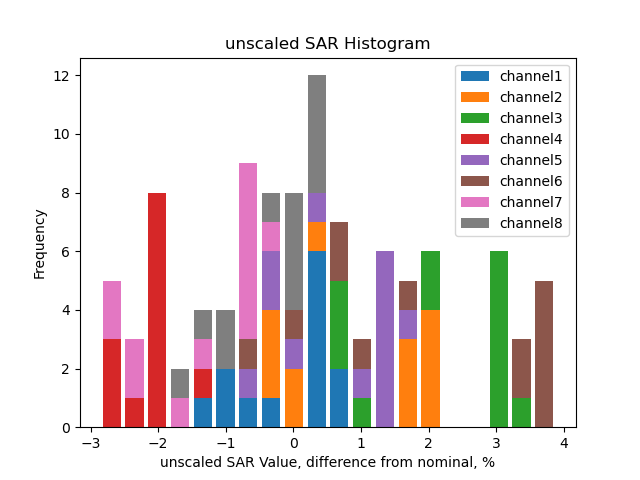

Unscaled SAR calib vals

channel1 3601.67 2058.30 1030.17 644.31 386.88 258.28 128.60 222.10 127.34 63.52 32.14 23.94 15.81 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3653.86 2087.65 1044.85 653.55 392.29 261.71 130.34 223.56 128.37 63.94 32.20 23.99 16.03 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3695.39 2111.12 1056.81 661.00 396.56 264.83 132.02 225.99 129.71 64.59 32.75 24.52 16.13 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3512.63 2006.96 1004.49 628.06 376.95 251.57 125.48 217.98 125.05 62.34 31.40 23.42 15.83 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3633.98 2076.37 1039.35 650.29 390.36 260.36 129.65 223.11 127.96 63.89 32.46 24.05 16.09 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3717.24 2123.63 1062.70 664.86 399.11 266.36 132.69 226.05 129.55 64.54 32.60 23.87 16.03 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3561.62 2034.97 1018.35 637.26 382.36 255.38 127.28 218.60 125.38 62.38 31.53 23.50 15.83 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3593.82 2053.78 1028.16 643.12 386.00 257.53 128.34 220.76 126.80 63.40 31.99 23.69 16.03 10.0 6.0 4.0 2.0 1.0 0.5 0.25

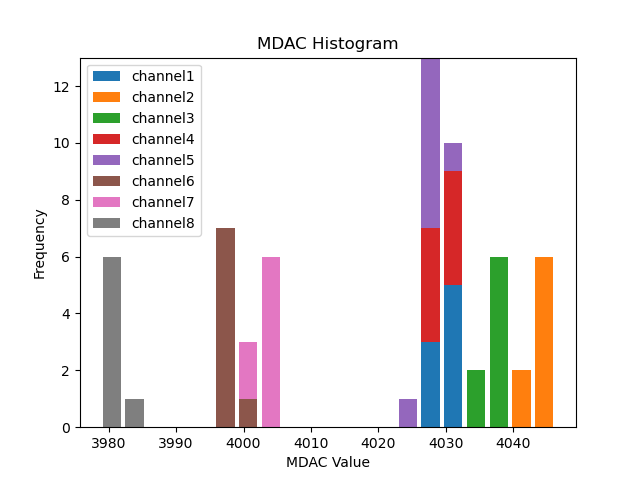

Mdac calib vals

channel1 4030.53 4032.21 4031.17 4031.33 4033.09 4032.13 4030.90 4028.17
channel2 4043.39 4045.91 4045.84 4046.35 4047.98 4045.12 4045.87 4042.55
channel3 4037.36 4039.68 4039.56 4039.24 4040.35 4038.97 4038.65 4037.70
channel4 4030.01 4032.57 4032.14 4030.51 4033.26 4031.36 4030.97 4028.88
channel5 4028.39 4029.12 4028.80 4029.20 4031.68 4028.87 4028.88 4027.50
channel6 3997.84 4000.13 3999.51 3999.43 4001.59 3998.82 3998.29 3997.93
channel7 4002.86 4004.70 4004.86 4004.75 4005.23 4004.30 4004.40 4003.44
channel8 3981.55 3983.03 3983.22 3982.36 3984.61 3982.54 3982.36 3980.45

Unscaled Mdac calib vals

channel1 -65.47 4032.21 4031.17 4031.33 4033.09 4032.13 4030.90 4028.17
channel2 -52.61 4045.91 4045.84 4046.35 4047.98 4045.12 4045.87 4042.55
channel3 -58.64 4039.68 4039.56 4039.24 4040.35 4038.97 4038.65 4037.70
channel4 -65.99 4032.57 4032.14 4030.51 4033.26 4031.36 4030.97 4028.88
channel5 -67.61 4029.12 4028.80 4029.20 4031.68 4028.87 4028.88 4027.50
channel6 -98.16 4000.13 3999.51 3999.43 4001.59 3998.82 3998.29 3997.93
channel7 -93.14 4004.70 4004.86 4004.75 4005.23 4004.30 4004.40 4003.44
channel8 -114.45 3983.03 3983.22 3982.36 3984.61 3982.54 3982.36 3980.45

(click on a plot to zoom...)

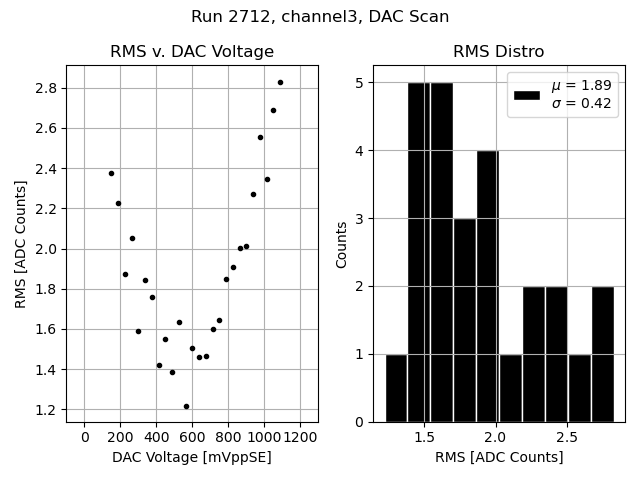

Pedestal Distribution DAC Linearity and Residuals DAC RMS DAC DNL
Channel 3

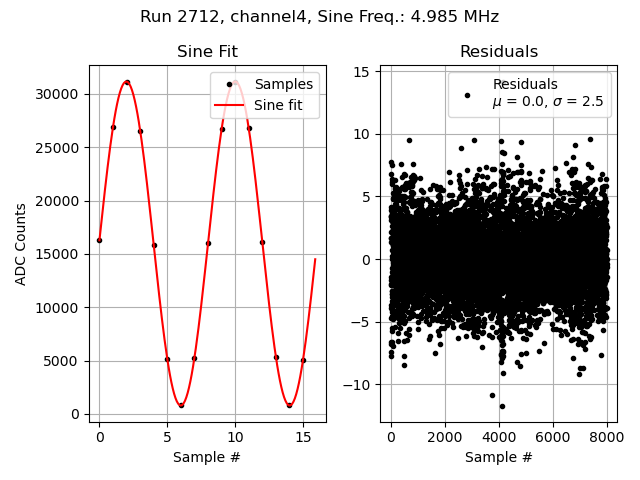

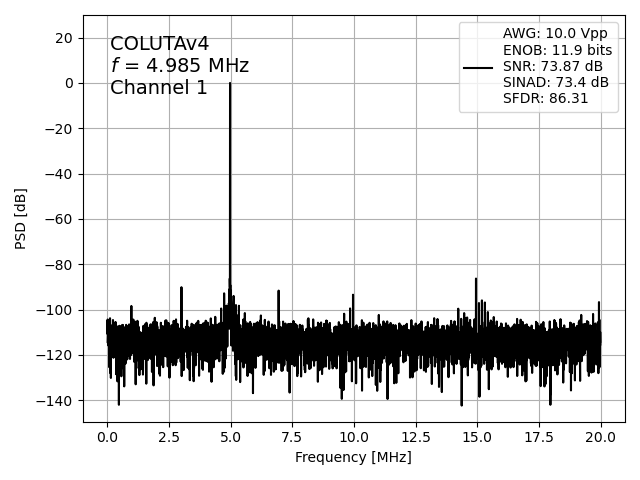

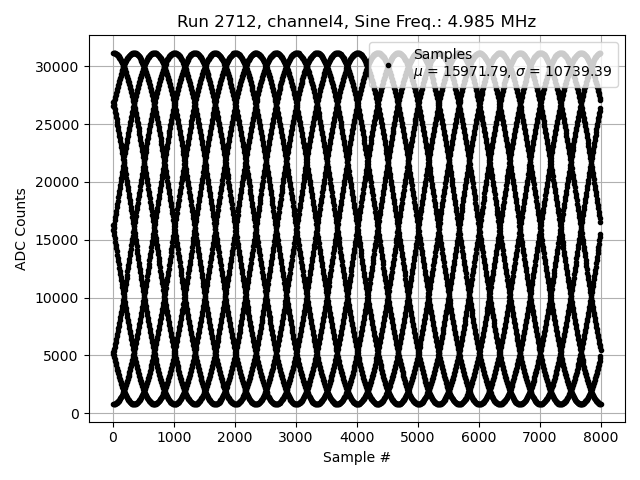

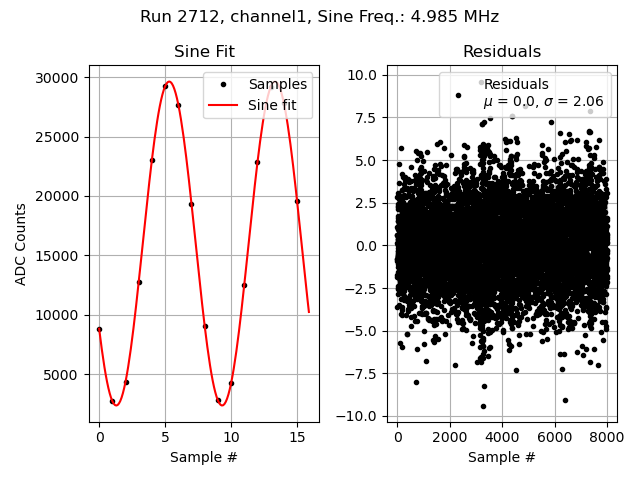

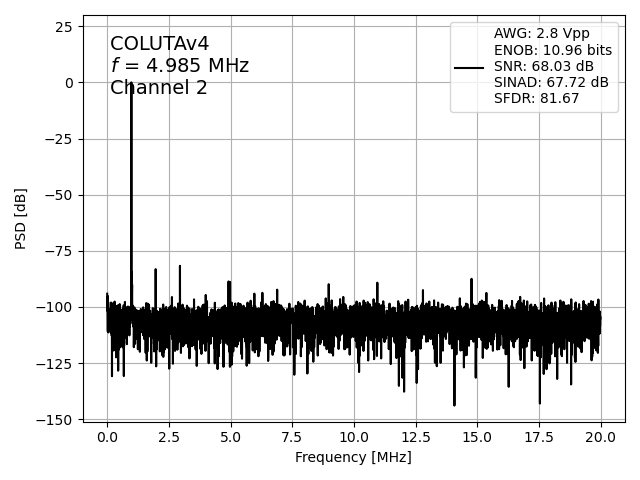

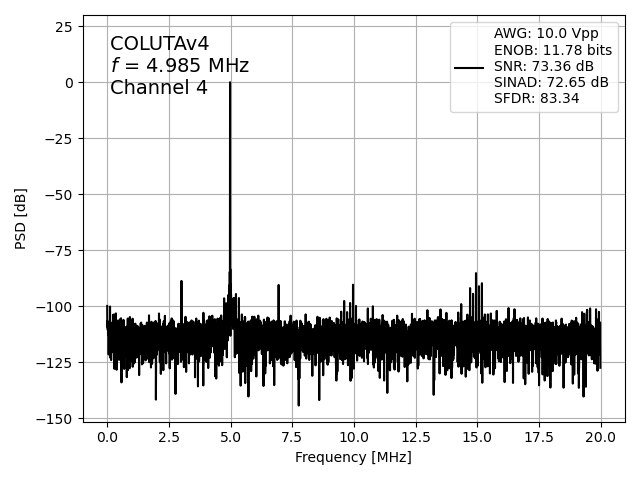

Pedestal Distribution Raw Sine Samples Sine FFT Sine Fitted
Channel 1
Channel 2
Channel 4

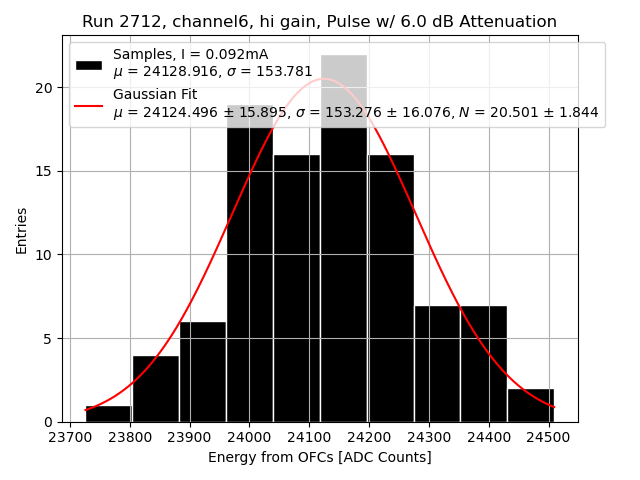

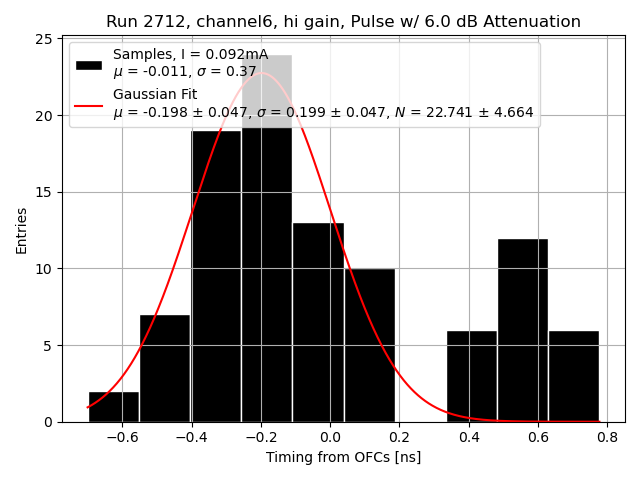

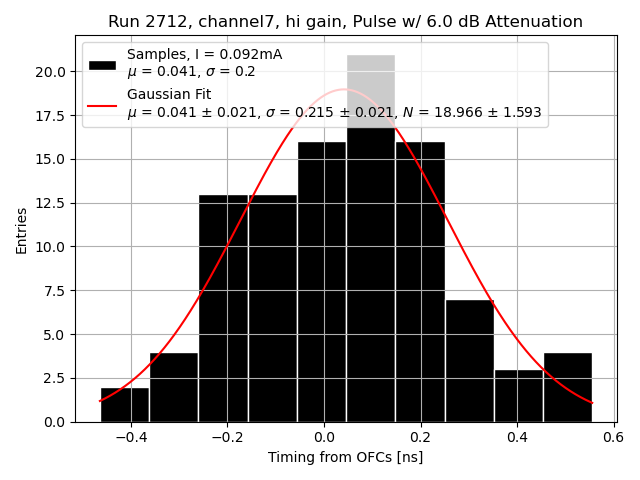

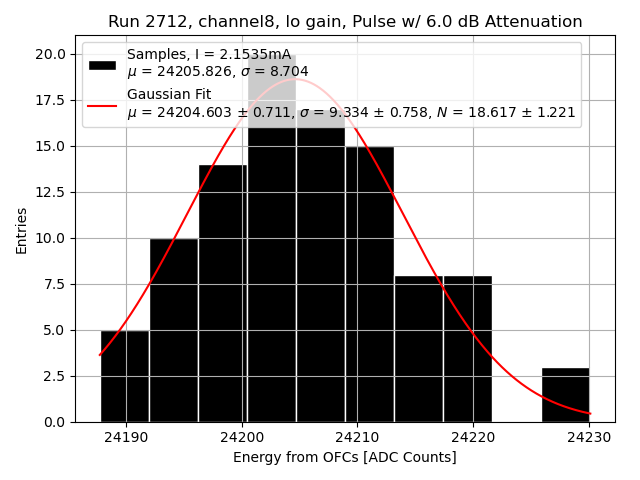

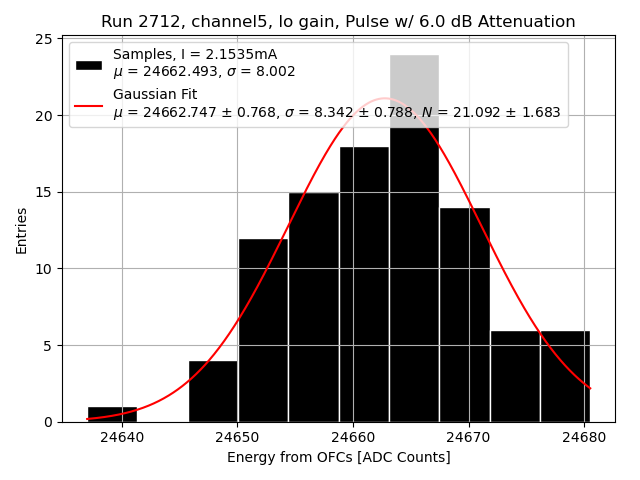

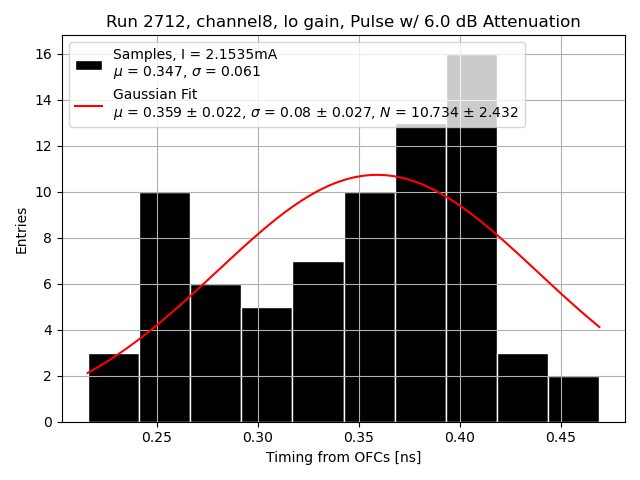

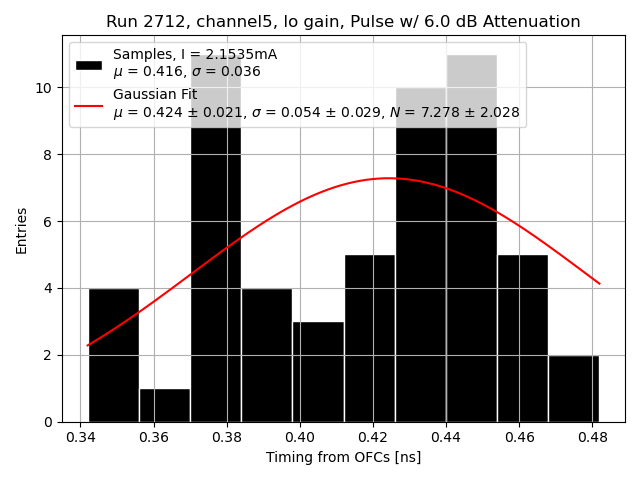

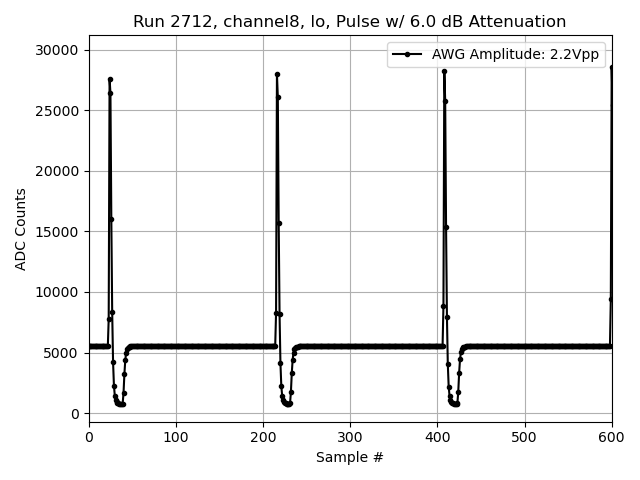

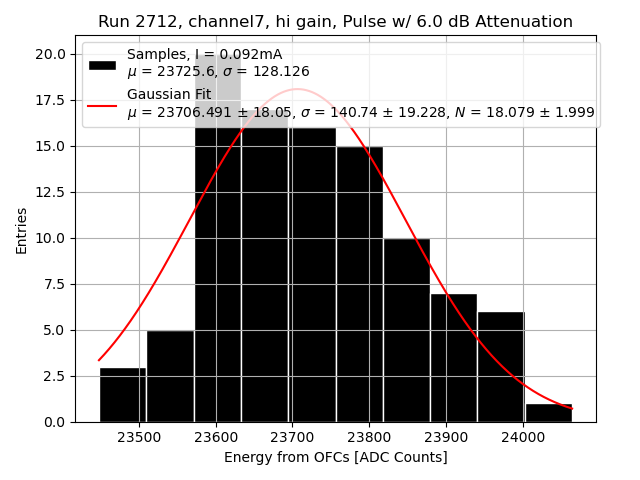

Raw Pulse Data (all measurements) Average interleaved pulse train Energy from OFCs Timing from OFCs
Channel 5
Channel 6
Channel 7
Channel 8
