Per-chip Measurements

ASIC 673

Power Supply Measurements

Pre/Post Config Voltage Current
pre 4.0 2.3340
pre 8.0 0.4052
post 4.0 2.6310
post 8.0 0.4057

Serializer Test

channel1 pass
channel2 pass
channel3 pass
channel4 pass
channel5 pass
channel6 pass
channel7 pass
channel8 pass

Clock Scan

Clock scan pass fraction = 0.4375

Before Edge Count (CP40) 1024 1024 1024 1024 1024 1024 1024 1024 1024 1024 1024 1010 1024 1024 1024 1024
After Edge Count (CP40) 1024 1024 1024 0 0 0 0 0 0 0 1024 1024 1024 1024 1024 1024
Before Edge Count(CP80) 1024 1024 1024 1024 1024 -1 -1 -1 1024 -1 -1 891 1024 1024 1024 1024
After Edge Count (CP80) 1024 1024 1024 1024 1024 -1 -1 -1 1024 -1 -1 1024 1024 1024 1024 1024
lpGBT Phase Ch1 6 6 6 7 7 -1 -1 -1 7 -1 6 6 6 6 6 6
lpGBT Phase Ch2 6 6 6 7 7 -1 -1 -1 7 -1 6 6 6 6 6 6
lpGBT Phase Ch3 6 6 6 7 -1 -1 -1 -1 7 -1 6 6 6 6 6 6
lpGBT Phase Ch4 6 6 6 7 -1 -1 -1 -1 7 -1 -1 6 6 6 6 6
lpGBT Phase Ch5 6 6 6 7 7 7 7 7 7 7 -1 6 6 6 6 6
lpGBT Phase Ch6 6 6 6 7 7 -1 -1 -1 7 -1 -1 6 6 6 6 6
lpGBT Phase Ch7 6 6 6 7 7 -1 -1 -1 7 -1 -1 6 6 6 6 6
lpGBT Phase Ch8 6 6 6 7 7 7 7 7 7 7 7 6 6 6 6 6

Pedestal Results

ASIC Channel Mean Baseline RMS Run

5 MHz Sine Results

ASIC Channel Run meanENOB mean SFDR mean SNR mean SINAD
673 channel1 2718 11.699859 83.635068 72.831508 72.193148
673 channel2 2718 10.954480 83.135181 67.924726 67.705970
673 channel4 2718 11.597605 84.017660 72.085370 71.577583

Pulse Results

Channel ENERGY RMS from OFCs ENERGY RMS from peak Measurements Run TIMING dist mean TIMING dist std a_i b_i mean ENERGY from OFCs mean ENERGY from peak
channel5 7.07480 - - 2718 0.00319 0.05225 [0.14895, 0.24248, 0.59162, 0.32301, 0.2787] [7.83279, -26.26004, 6.37383, 5.00654, 5.12269] 24886.10200 -
channel6 151.85431 - - 2718 0.00012 0.18136 [0.13548, 0.26274, 0.60425, 0.32021, 0.25704] [7.85446, -25.71324, 7.23684, 4.95054, 5.67818] 24453.02350 -
channel7 130.80738 - - 2718 0.23370 0.26511 [0.13548, 0.26274, 0.60425, 0.32021, 0.25704] [7.85446, -25.71324, 7.23684, 4.95054, 5.67818] 23907.66566 -
channel8 6.79583 - - 2718 -0.00830 0.03237 [0.14895, 0.24248, 0.59162, 0.32301, 0.2787] [7.83279, -26.26004, 6.37383, 5.00654, 5.12269] 24336.83830 -

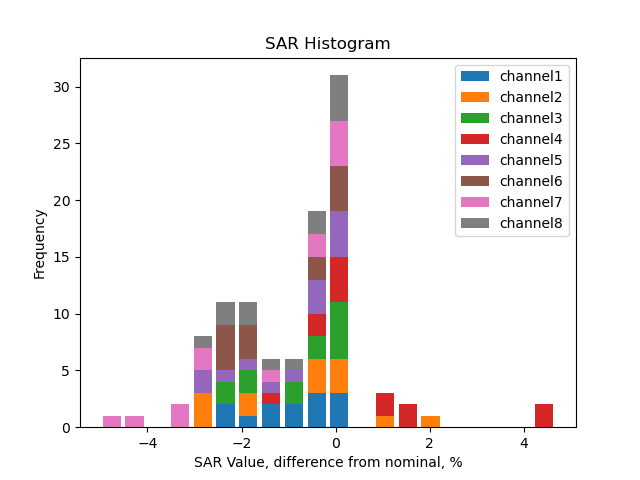

SAR calib vals

channel1 3310.0 1891.05 946.27 592.28 355.44 237.27 118.24 202.74 116.73 57.98 29.31 21.97 14.62 9.07 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3310.0 1890.78 946.38 592.21 355.46 237.24 118.20 201.05 115.37 57.63 29.13 21.77 14.99 9.46 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3310.0 1890.96 946.69 592.30 355.29 237.54 118.23 202.52 116.20 57.84 29.30 21.83 14.67 9.25 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3310.0 1891.61 946.61 592.18 355.62 237.32 118.28 209.91 120.49 59.94 30.07 23.21 14.64 9.69 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3310.0 1891.17 946.67 592.49 355.46 237.22 118.09 201.86 115.83 57.72 29.22 21.82 14.72 9.18 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3310.0 1891.12 946.86 592.27 355.64 237.15 118.17 202.14 115.96 57.79 29.12 21.71 14.52 9.10 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3310.0 1890.86 946.60 592.25 355.17 237.33 118.10 200.53 115.16 57.36 29.15 21.11 14.19 8.99 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3310.0 1891.26 946.73 592.19 355.44 237.36 118.14 201.65 115.68 57.73 29.18 21.78 14.54 9.19 6.0 4.0 2.0 1.0 0.5 0.25

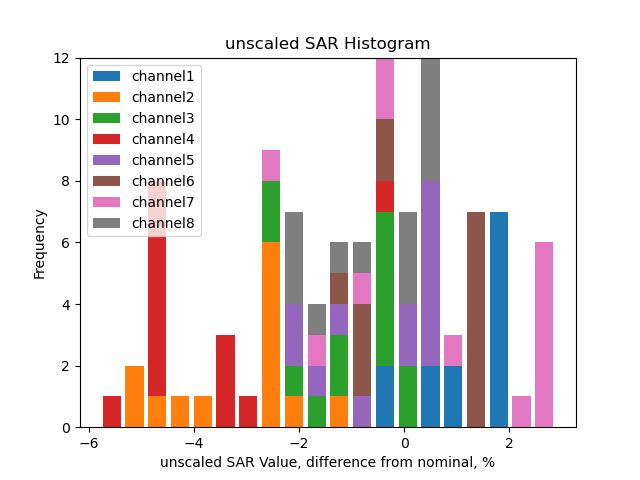

Unscaled SAR calib vals

channel1 3650.54 2085.60 1043.62 653.21 392.01 261.68 130.40 223.60 128.74 63.94 32.33 24.23 16.12 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3500.73 1999.73 1000.91 626.33 375.94 250.91 125.01 212.63 122.02 60.95 30.81 23.02 15.85 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3579.45 2044.89 1023.76 640.52 384.21 256.88 127.85 219.01 125.66 62.55 31.68 23.61 15.86 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3416.64 1952.55 977.11 611.26 367.08 244.97 122.09 216.67 124.37 61.87 31.04 23.96 15.11 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3603.92 2059.10 1030.73 645.10 387.02 258.29 128.58 219.78 126.12 62.84 31.82 23.76 16.03 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3637.02 2077.96 1040.41 650.78 390.78 260.58 129.85 222.11 127.42 63.50 32.00 23.86 15.95 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3680.94 2102.76 1052.68 658.62 394.97 263.93 131.33 223.00 128.07 63.79 32.42 23.48 15.78 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3600.97 2057.51 1029.95 644.25 386.68 258.23 128.52 219.38 125.85 62.81 31.75 23.70 15.82 10.0 6.0 4.0 2.0 1.0 0.5 0.25

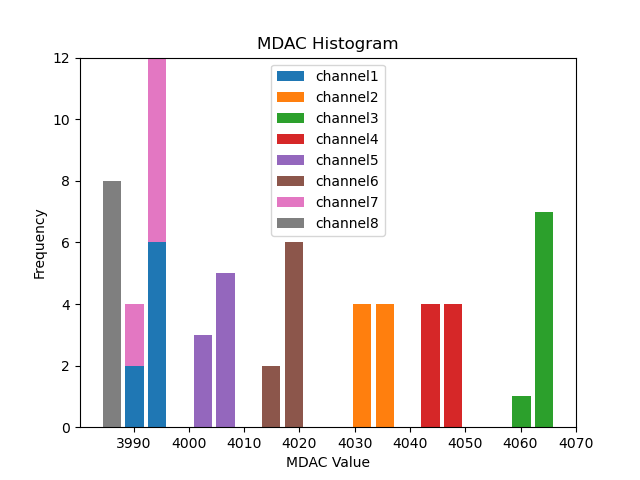

Mdac calib vals

channel1 3994.52 3996.71 3995.54 3995.78 3997.58 3994.51 3993.80 3991.63
channel2 4034.83 4036.14 4036.35 4036.10 4038.16 4034.85 4034.37 4032.38
channel3 4064.49 4066.48 4066.07 4065.81 4068.43 4065.69 4065.67 4064.15
channel4 4046.76 4048.05 4046.48 4046.40 4048.78 4047.89 4048.61 4047.37
channel5 4004.53 4007.55 4006.53 4006.89 4008.40 4006.78 4006.99 4005.07
channel6 4018.50 4020.28 4020.21 4020.98 4022.47 4020.06 4020.60 4018.84
channel7 3992.68 3995.74 3994.81 3995.37 3995.49 3994.53 3995.22 3994.25
channel8 3986.26 3987.70 3988.54 3987.82 3988.38 3987.62 3987.81 3986.02

Unscaled Mdac calib vals

channel1 -101.48 3996.71 3995.54 3995.78 3997.58 3994.51 3993.80 3991.63
channel2 -61.17 4036.14 4036.35 4036.10 4038.16 4034.85 4034.37 4032.38
channel3 -31.51 4066.48 4066.07 4065.81 4068.43 4065.69 4065.67 4064.15
channel4 -49.24 4048.05 4046.48 4046.40 4048.78 4047.89 4048.61 4047.37
channel5 -91.47 4007.55 4006.53 4006.89 4008.40 4006.78 4006.99 4005.07
channel6 -77.50 4020.28 4020.21 4020.98 4022.47 4020.06 4020.60 4018.84
channel7 -103.32 3995.74 3994.81 3995.37 3995.49 3994.53 3995.22 3994.25
channel8 -109.74 3987.70 3988.54 3987.82 3988.38 3987.62 3987.81 3986.02

(click on a plot to zoom...)

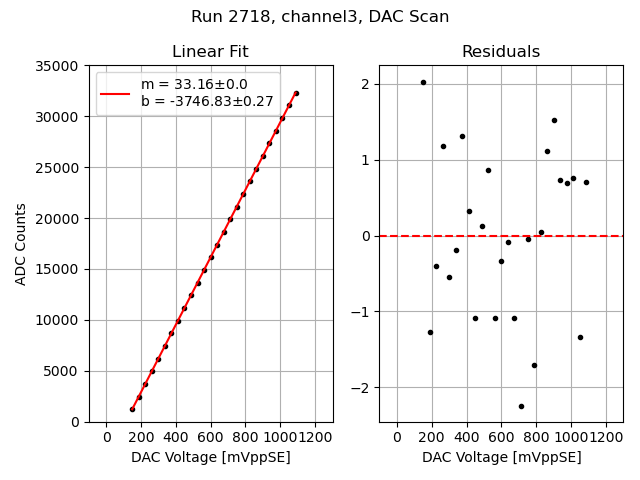

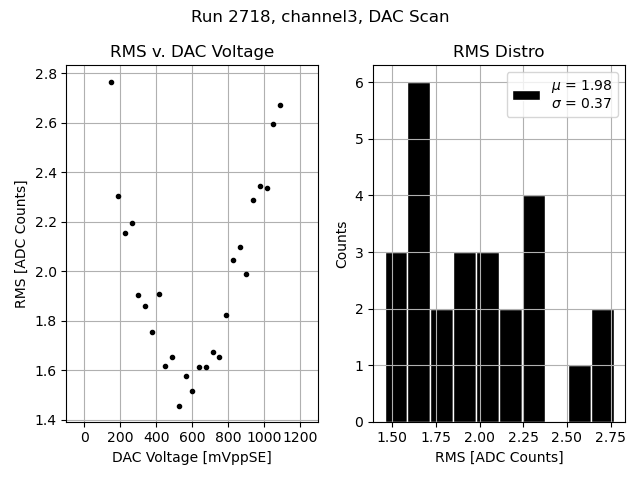

Pedestal Distribution DAC Linearity and Residuals DAC RMS DAC DNL

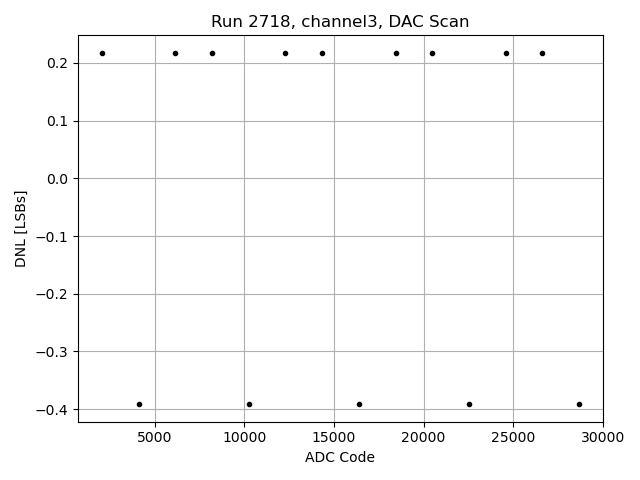

Channel 3

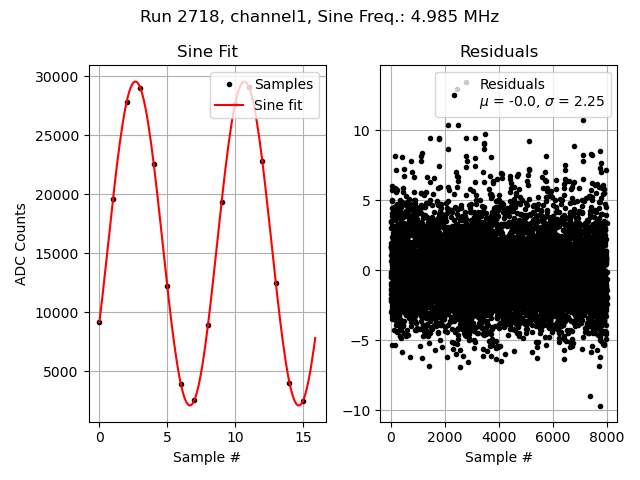

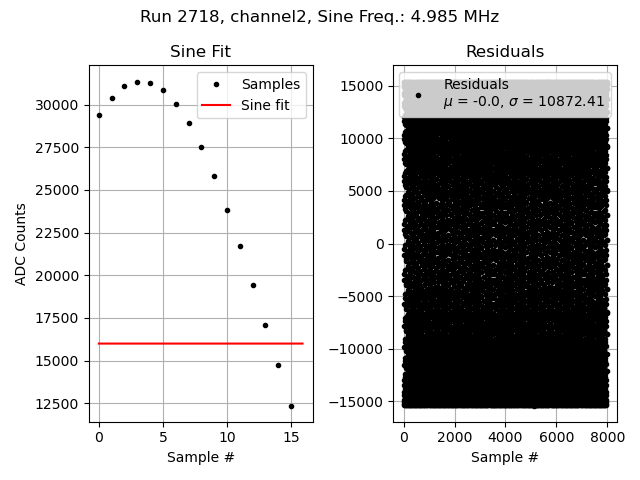

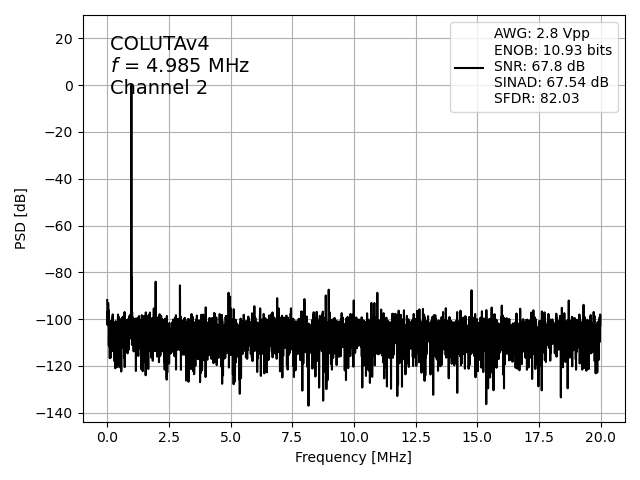

Pedestal Distribution Raw Sine Samples Sine FFT Sine Fitted

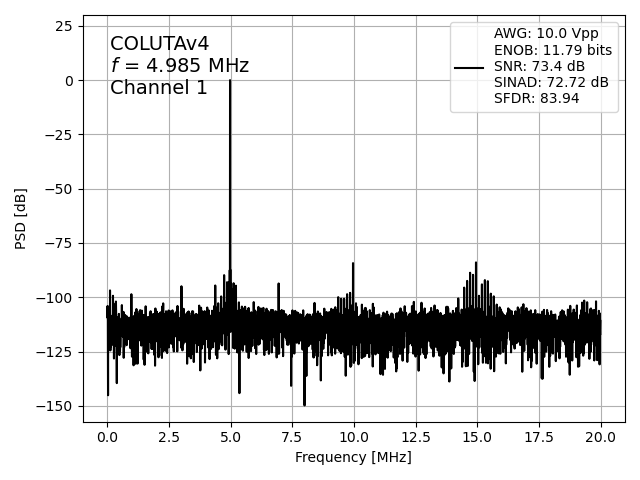

Channel 1
Channel 2

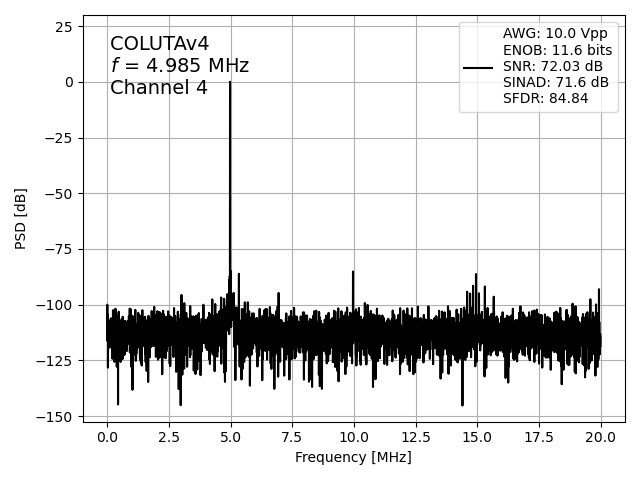

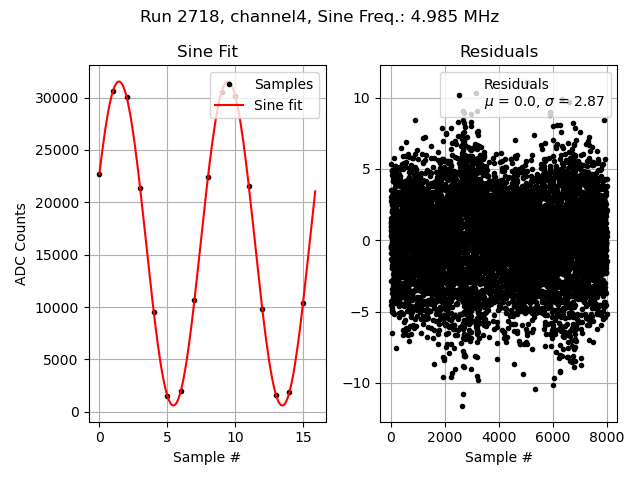

Channel 4

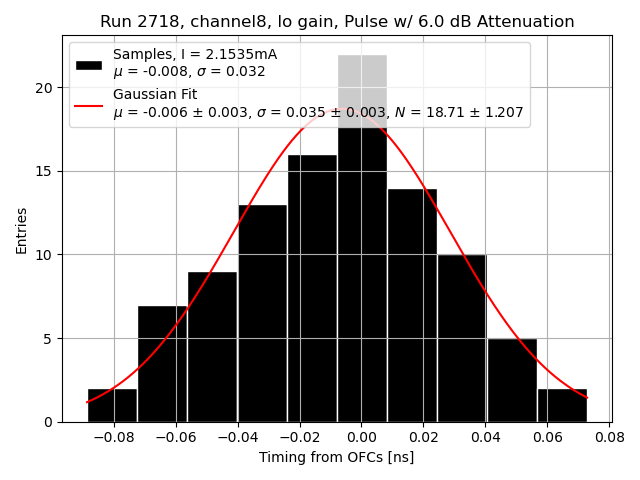

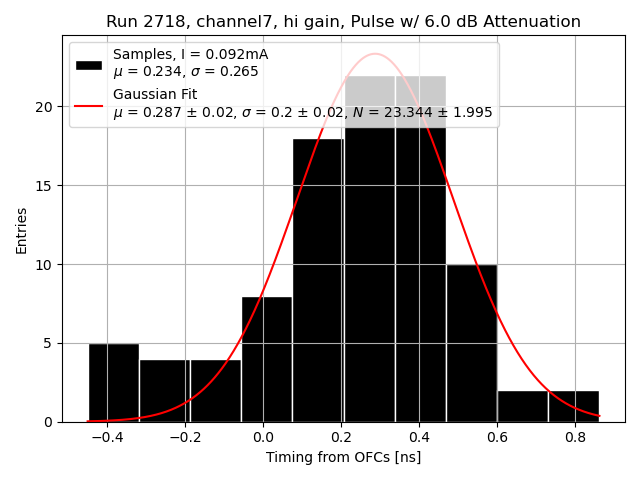

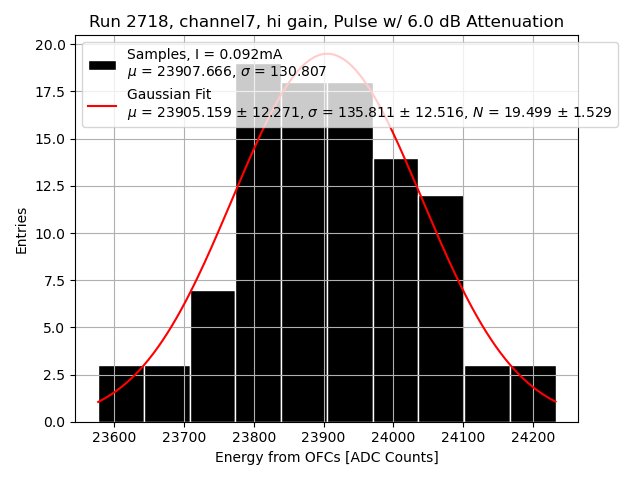

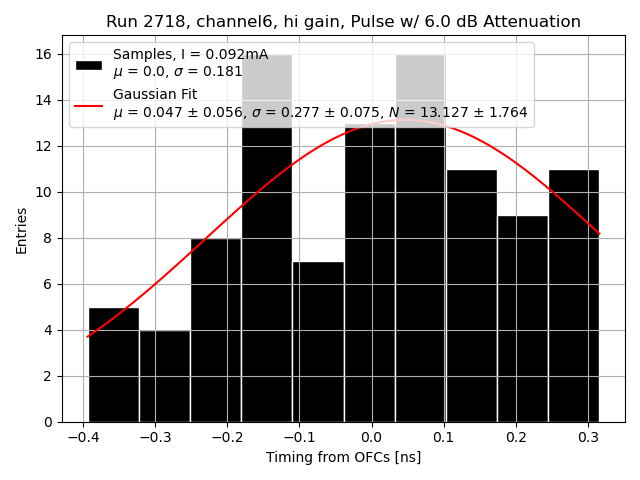

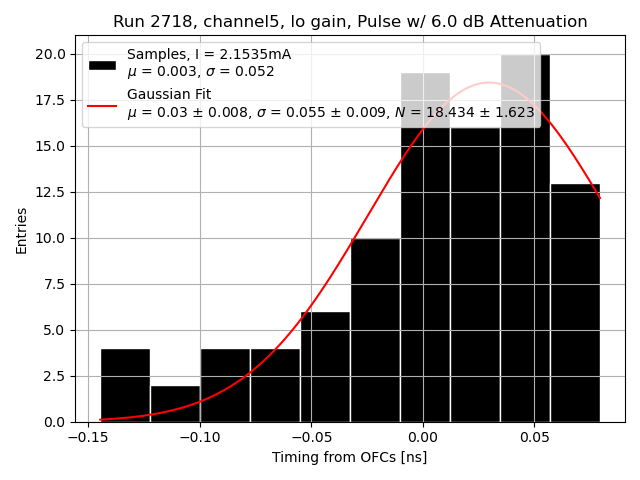

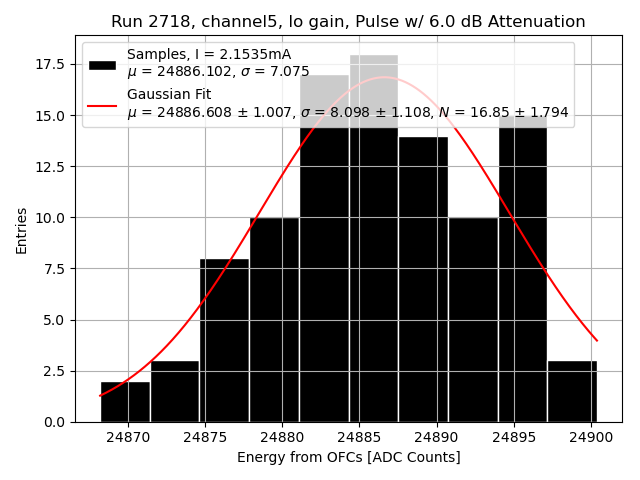

Raw Pulse Data (all measurements) Average interleaved pulse train Energy from OFCs Timing from OFCs
Channel 5

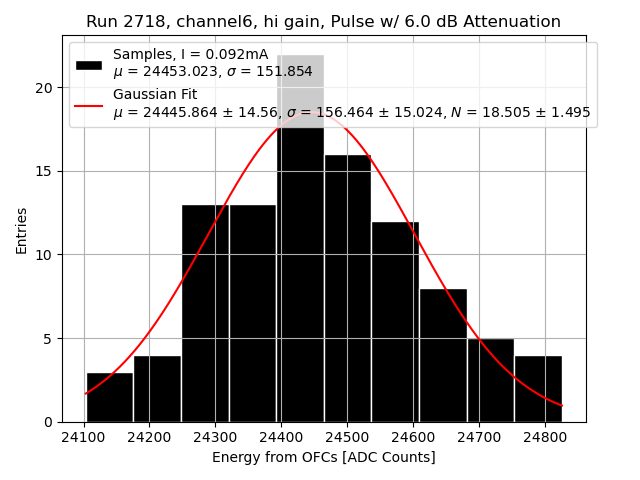

Channel 6
Channel 7

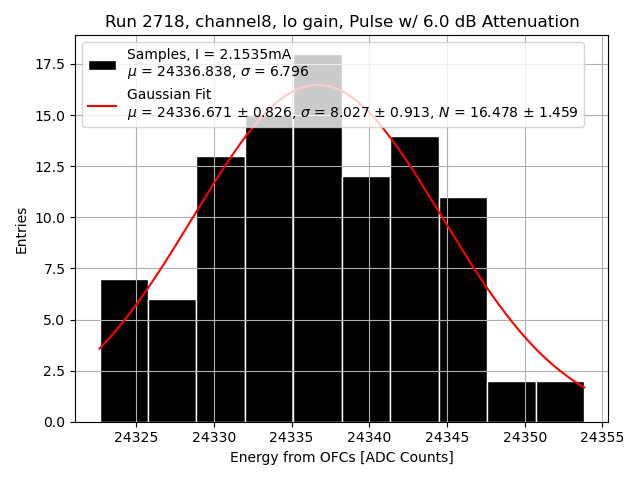

Channel 8
