Per-chip Measurements

ASIC 680

Power Supply Measurements

Pre/Post Config Voltage Current
pre 4.0 2.6400
pre 8.0 0.4054
post 4.0 2.6410
post 8.0 0.4062

Serializer Test

channel1 pass
channel2 pass
channel3 pass
channel4 pass
channel5 pass
channel6 pass
channel7 pass
channel8 pass

Clock Scan

Clock scan pass fraction = 0.4375

Before Edge Count (CP40) 1024 1024 1024 1024 1024 1024 1024 1024 1024 1024 1024 886 1024 1024 1024 1024
After Edge Count (CP40) 1024 1024 1024 0 0 0 0 0 0 0 1024 1024 1024 1024 1024 1024
Before Edge Count(CP80) 1024 1024 1024 1024 1024 -1 -1 -1 1024 -1 -1 1007 1024 1024 1024 1024
After Edge Count (CP80) 1024 1024 1024 1024 1024 -1 -1 -1 1024 -1 -1 1024 1024 1024 1024 1024
lpGBT Phase Ch1 6 6 6 7 7 -1 -1 -1 7 -1 6 6 6 6 6 6
lpGBT Phase Ch2 6 6 6 7 7 -1 -1 -1 7 -1 6 6 6 6 6 6
lpGBT Phase Ch3 6 6 6 7 7 -1 -1 -1 7 -1 6 6 6 6 6 6
lpGBT Phase Ch4 6 6 6 7 7 -1 -1 -1 7 -1 -1 6 6 6 6 6
lpGBT Phase Ch5 6 6 6 7 7 7 7 7 7 7 -1 6 6 6 6 6
lpGBT Phase Ch6 6 6 6 7 7 7 7 7 7 7 -1 6 6 6 6 6
lpGBT Phase Ch7 6 6 6 7 7 -1 -1 -1 7 -1 -1 6 6 6 6 6
lpGBT Phase Ch8 6 6 6 7 7 7 7 7 7 7 7 6 6 6 6 6

Pedestal Results

ASIC Channel Mean Baseline RMS Run

5 MHz Sine Results

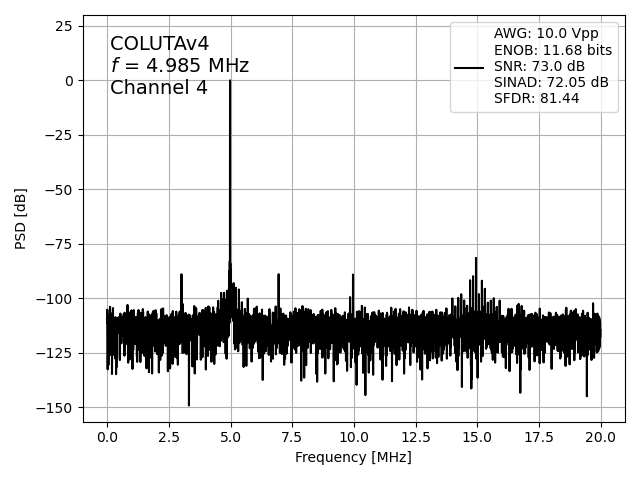

ASIC Channel Run meanENOB mean SFDR mean SNR mean SINAD
680 channel1 2722 11.800652 83.484137 73.506017 72.799926
680 channel2 2722 10.904335 80.579011 67.819890 67.404097
680 channel4 2722 11.719437 81.518717 73.197661 72.311010

Pulse Results

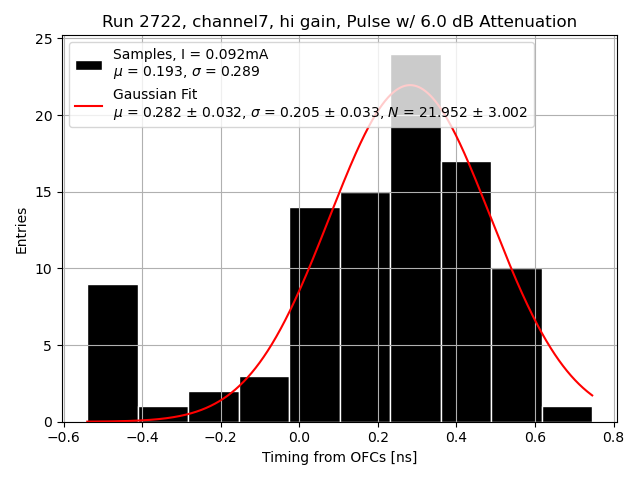

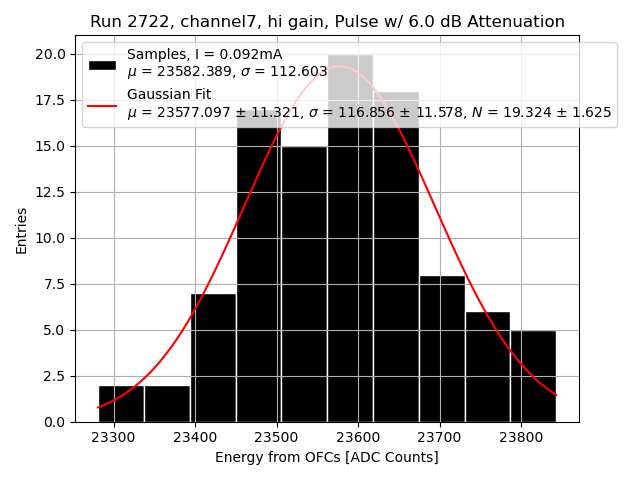

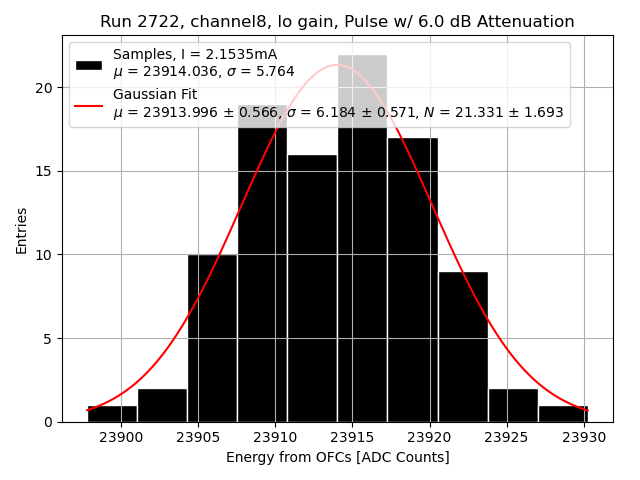

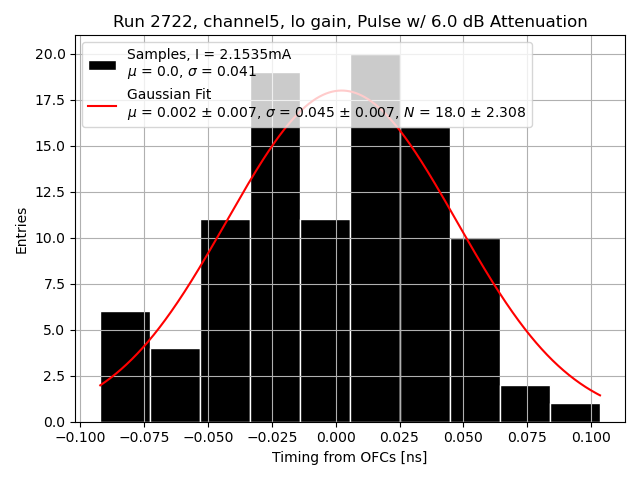

Channel ENERGY RMS from OFCs ENERGY RMS from peak Measurements Run TIMING dist mean TIMING dist std a_i b_i mean ENERGY from OFCs mean ENERGY from peak
channel5 7.18282 - - 2722 0.00000 0.04097 [0.14406, 0.23975, 0.59821, 0.31688, 0.27411] [8.59937, -26.17951, 6.19162, 5.80155, 3.88777] 24473.23450 -
channel6 132.00953 - - 2722 0.00009 0.20902 [0.1622, 0.27013, 0.59141, 0.32651, 0.27462] [7.52416, -26.04195, 8.08626, 5.3327, 5.83653] 24139.71100 -
channel7 112.60292 - - 2722 0.19294 0.28853 [0.1622, 0.27013, 0.59141, 0.32651, 0.27462] [7.52416, -26.04195, 8.08626, 5.3327, 5.83653] 23582.38860 -
channel8 5.76400 - - 2722 0.00129 0.04533 [0.14406, 0.23975, 0.59821, 0.31688, 0.27411] [8.59937, -26.17951, 6.19162, 5.80155, 3.88777] 23914.03571 -

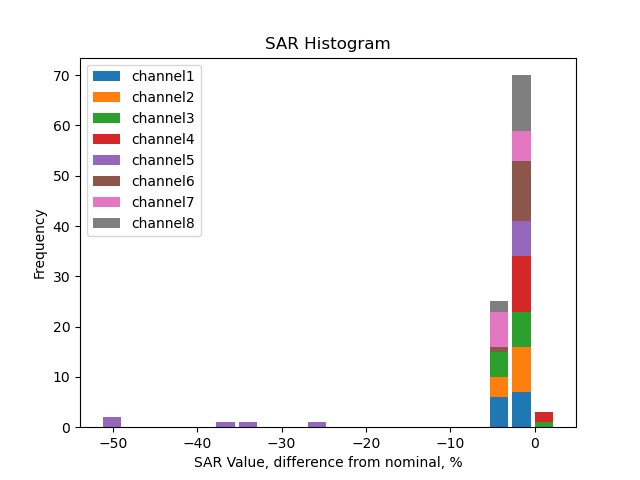

SAR calib vals

channel1 3310.0 1891.57 946.99 592.13 355.69 237.16 118.22 202.32 115.98 57.80 29.22 21.65 14.48 9.08 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3310.0 1891.20 946.47 592.15 355.58 237.20 118.24 202.46 116.24 57.95 29.13 21.81 14.68 9.19 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3310.0 1891.34 946.54 592.17 355.44 237.24 118.30 200.95 115.24 57.33 28.94 21.74 14.82 9.42 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3310.0 1891.04 946.79 592.28 355.45 237.40 118.18 204.94 117.58 58.74 29.62 22.41 15.15 9.59 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3310.0 1891.61 946.81 592.33 355.68 237.35 118.25 206.18 118.25 58.93 29.89 22.54 14.91 9.52 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3310.0 1891.56 946.62 592.07 355.53 237.32 118.30 203.49 116.99 58.34 29.32 22.00 14.64 9.27 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3310.0 1890.97 946.51 591.90 355.32 237.28 118.13 202.29 116.27 57.82 29.09 21.38 14.27 8.89 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3310.0 1891.11 946.40 592.09 355.45 237.26 118.29 203.62 116.84 58.35 29.40 21.81 14.72 9.20 6.0 4.0 2.0 1.0 0.5 0.25

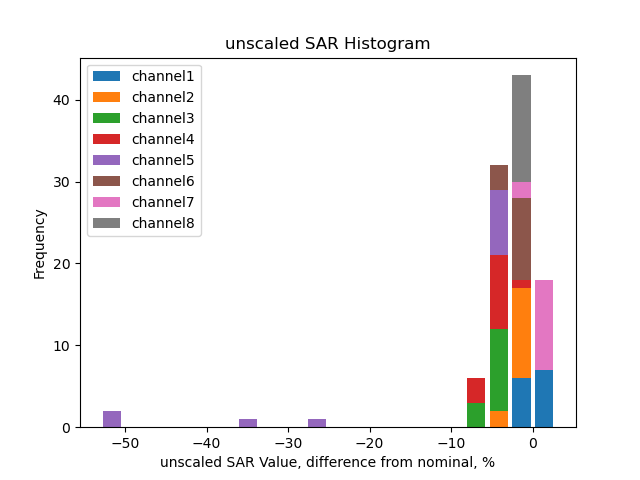

Unscaled SAR calib vals

channel1 3644.80 2082.90 1042.78 652.02 391.67 261.15 130.18 222.78 127.71 63.65 32.18 23.84 15.95 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3603.03 2058.63 1030.26 644.57 387.06 258.20 128.71 220.38 126.53 63.08 31.71 23.74 15.98 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3514.36 2008.11 1004.98 628.73 377.38 251.89 125.60 213.36 122.35 60.87 30.73 23.08 15.74 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3451.25 1971.74 987.19 617.55 370.62 247.53 123.22 213.69 122.60 61.25 30.88 23.37 15.80 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3476.05 1986.51 994.31 622.05 373.52 249.26 124.18 216.52 124.18 61.89 31.39 23.67 15.66 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3571.58 2041.05 1021.43 638.86 383.63 256.08 127.65 219.57 126.24 62.95 31.64 23.74 15.80 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3722.65 2126.71 1064.51 665.69 399.62 266.86 132.86 227.51 130.76 65.03 32.72 24.05 16.05 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3597.85 2055.57 1028.70 643.58 386.36 257.89 128.58 221.33 127.00 63.42 31.96 23.71 16.00 10.0 6.0 4.0 2.0 1.0 0.5 0.25

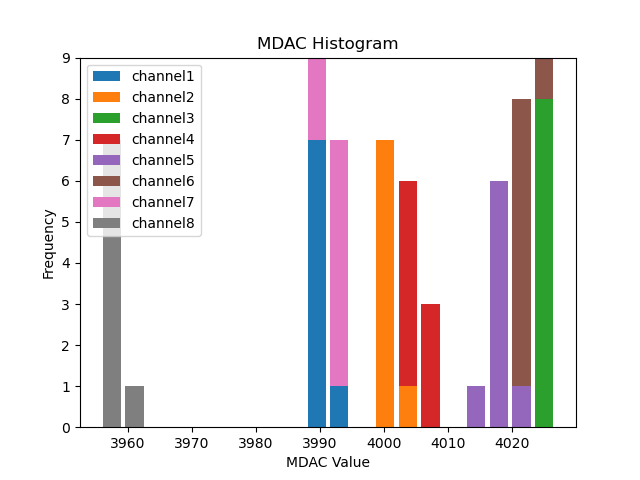

Mdac calib vals

channel1 3990.11 3992.36 3992.01 3991.95 3993.57 3991.78 3991.07 3990.02
channel2 4001.42 4003.49 4003.04 4002.92 4005.81 4002.13 4001.90 4001.92
channel3 4025.92 4027.78 4027.48 4027.62 4028.60 4027.45 4026.86 4025.38
channel4 4005.51 4007.73 4007.41 4006.72 4008.61 4006.49 4006.98 4004.96
channel5 4018.39 4019.86 4019.27 4019.02 4022.12 4019.41 4019.42 4017.60
channel6 4023.22 4024.93 4025.04 4024.74 4026.05 4023.75 4023.58 4022.95
channel7 3991.63 3993.35 3993.13 3993.58 3994.14 3993.81 3993.98 3991.72
channel8 3957.45 3958.97 3959.61 3959.67 3961.65 3959.80 3959.39 3957.81

Unscaled Mdac calib vals

channel1 -105.89 3992.36 3992.01 3991.95 3993.57 3991.78 3991.07 3990.02
channel2 -94.58 4003.49 4003.04 4002.92 4005.81 4002.13 4001.90 4001.92
channel3 -70.08 4027.78 4027.48 4027.62 4028.60 4027.45 4026.86 4025.38
channel4 -90.49 4007.73 4007.41 4006.72 4008.61 4006.49 4006.98 4004.96
channel5 -77.61 4019.86 4019.27 4019.02 4022.12 4019.41 4019.42 4017.60
channel6 -72.78 4024.93 4025.04 4024.74 4026.05 4023.75 4023.58 4022.95
channel7 -104.37 3993.35 3993.13 3993.58 3994.14 3993.81 3993.98 3991.72
channel8 -138.55 3958.97 3959.61 3959.67 3961.65 3959.80 3959.39 3957.81

(click on a plot to zoom...)

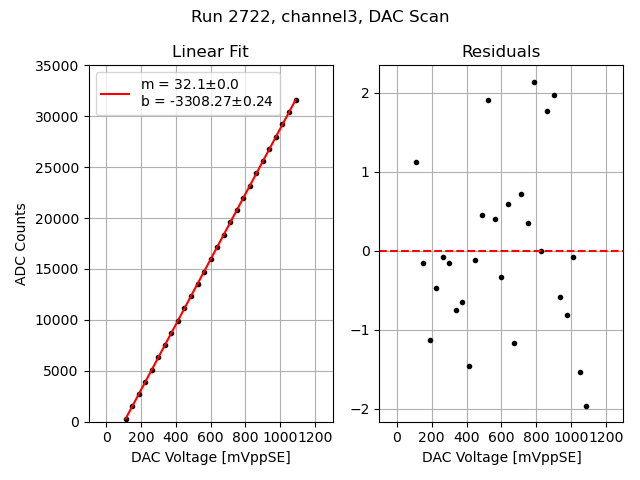

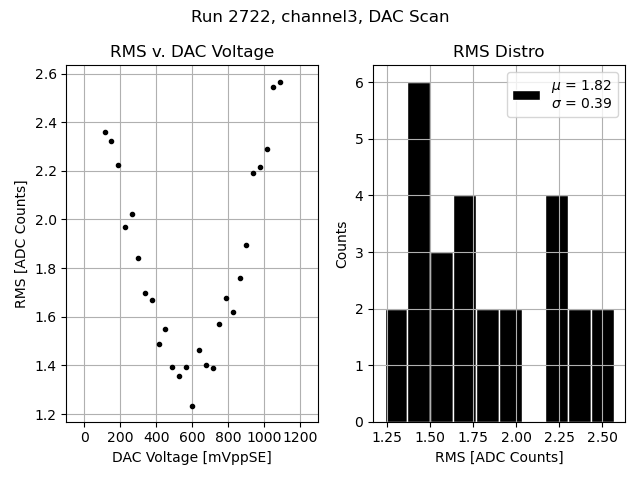

Pedestal Distribution DAC Linearity and Residuals DAC RMS DAC DNL
Channel 3

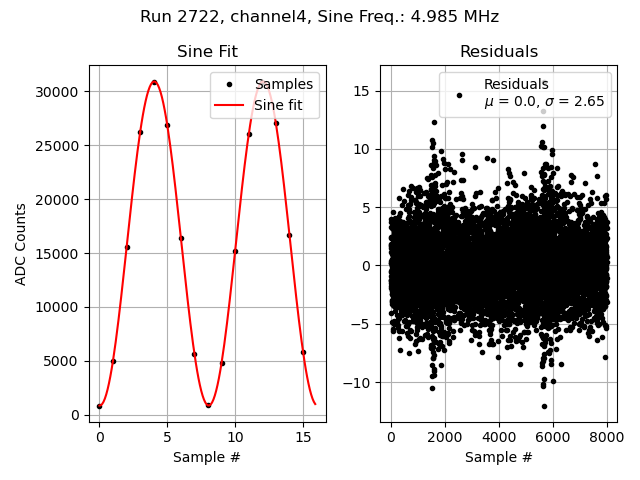

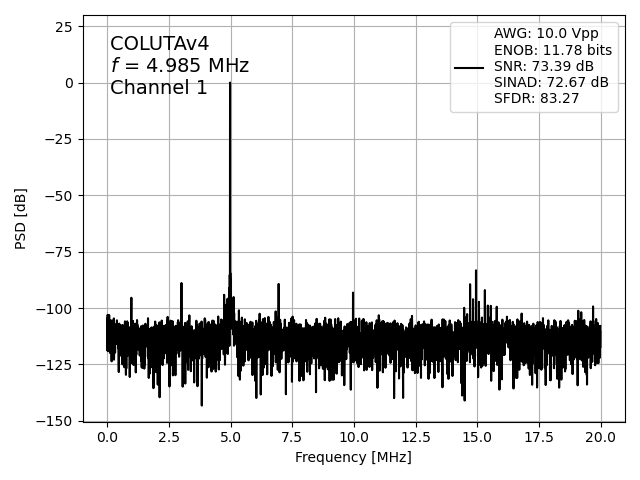

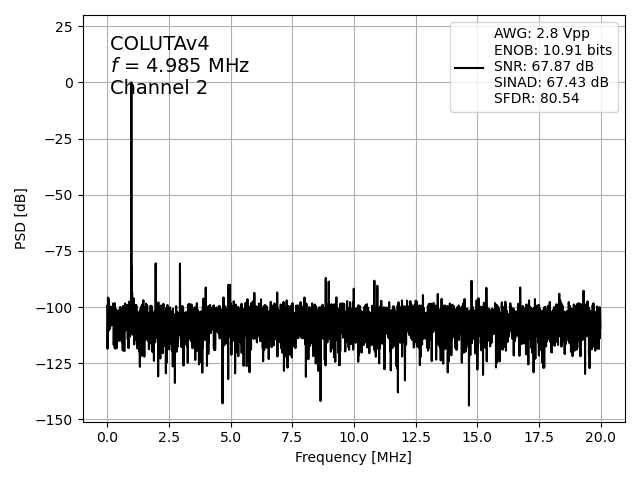

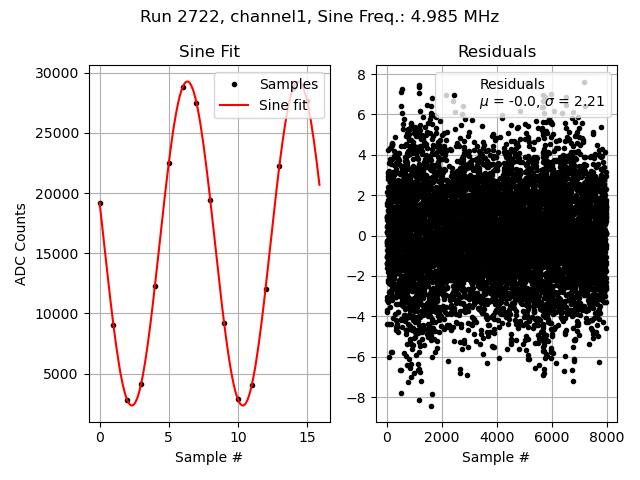

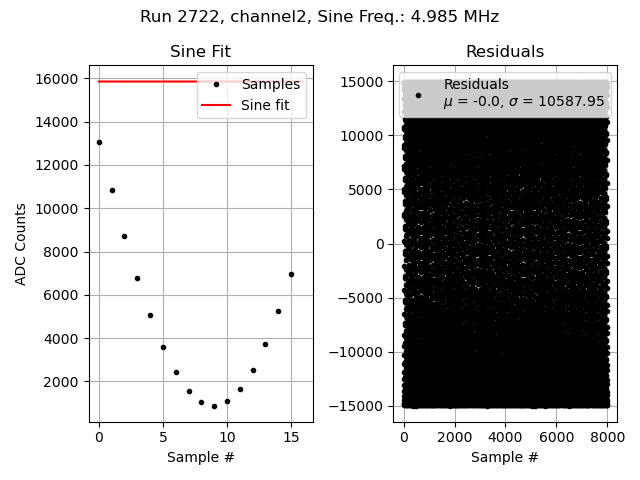

Pedestal Distribution Raw Sine Samples Sine FFT Sine Fitted
Channel 1
Channel 2
Channel 4

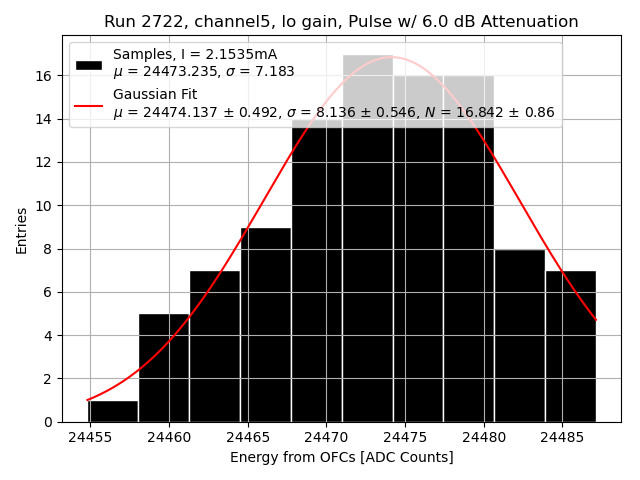

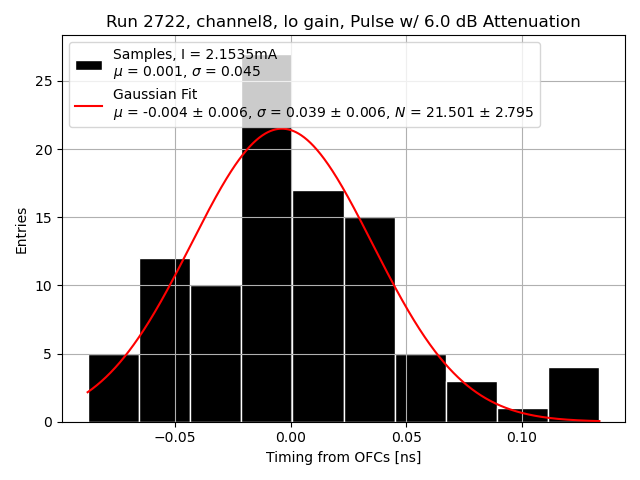

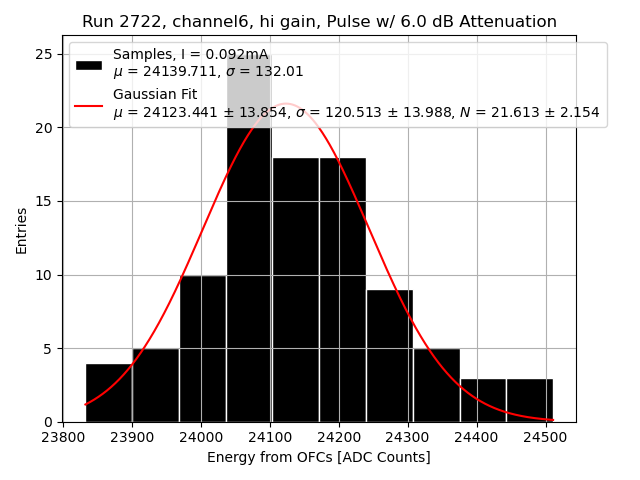

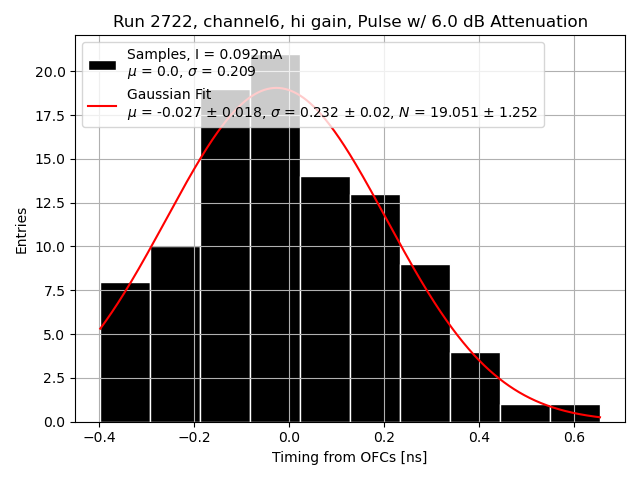

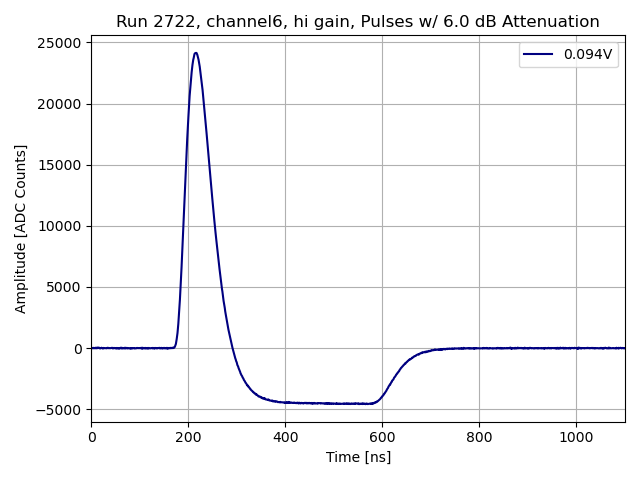

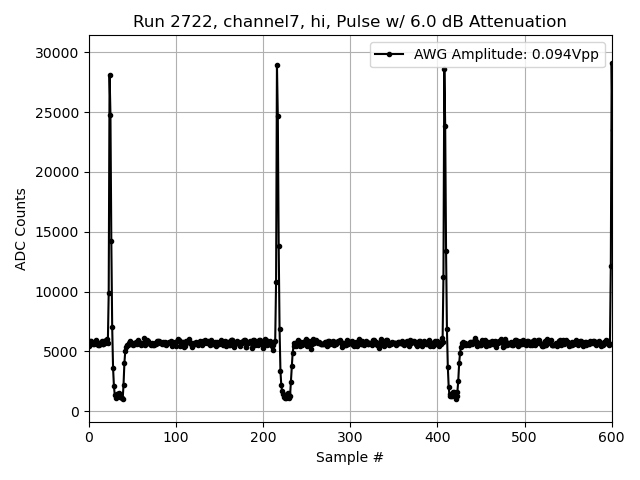

Raw Pulse Data (all measurements) Average interleaved pulse train Energy from OFCs Timing from OFCs
Channel 5
Channel 6
Channel 7
Channel 8
