Per-chip Measurements

ASIC 698

Power Supply Measurements

Pre/Post Config Voltage Current
pre 4.0 2.2110
pre 8.0 0.4045
post 4.0 2.6690
post 8.0 0.4063

Serializer Test

channel1 pass
channel2 pass
channel3 pass
channel4 pass
channel5 pass
channel6 pass
channel7 pass
channel8 pass

Clock Scan

Clock scan pass fraction = 0.4375

Before Edge Count (CP40) 1024 1024 1024 1024 1024 1024 1024 1024 1024 1024 -1 -1 1024 1024 1024 1024
After Edge Count (CP40) 1024 1024 1024 0 0 0 0 0 0 0 -1 -1 1024 1024 1024 1024
Before Edge Count(CP80) 1024 1024 1024 1024 1024 1024 1024 1024 1024 1024 -1 -1 1024 1024 1024 1024
After Edge Count (CP80) 1024 1024 1024 1024 1024 1024 1024 1024 1024 1024 -1 -1 1024 1024 1024 1024
lpGBT Phase Ch1 3 3 3 4 4 -1 -1 -1 4 4 -1 3 3 3 3 3
lpGBT Phase Ch2 3 3 3 4 4 4 4 4 4 4 -1 3 3 3 3 3
lpGBT Phase Ch3 3 3 3 4 4 -1 -1 -1 4 -1 -1 3 3 3 3 3
lpGBT Phase Ch4 3 3 3 4 4 -1 -1 -1 4 -1 -1 3 3 3 3 3
lpGBT Phase Ch5 3 3 3 4 4 4 4 4 4 4 -1 -1 3 3 3 3
lpGBT Phase Ch6 3 3 3 4 4 -1 -1 -1 4 -1 -1 -1 3 3 3 3
lpGBT Phase Ch7 3 3 3 4 4 4 4 4 4 4 -1 -1 3 3 3 3
lpGBT Phase Ch8 3 3 3 4 4 4 4 4 4 4 -1 -1 3 3 3 3

Pedestal Results

ASIC Channel Mean Baseline RMS Run

5 MHz Sine Results

ASIC Channel Run meanENOB mean SFDR mean SNR mean SINAD
698 channel1 2728 11.796073 82.242681 73.626469 72.772359
698 channel2 2728 10.969884 82.621176 68.071457 67.798704
698 channel4 2728 11.790635 81.849833 73.738861 72.739622

Pulse Results

Channel ENERGY RMS from OFCs ENERGY RMS from peak Measurements Run TIMING dist mean TIMING dist std a_i b_i mean ENERGY from OFCs mean ENERGY from peak
channel5 7.64527 - - 2728 0.00512 0.05703 [0.14052, 0.23222, 0.59744, 0.32388, 0.27079] [8.01391, -26.2877, 5.60243, 5.65674, 4.72308] 24479.63700 -
channel6 148.07092 - - 2728 -0.01689 0.21950 [0.17212, 0.24611, 0.6065, 0.31737, 0.28452] [8.24352, -25.97493, 6.63428, 5.50947, 4.61052] 24226.02100 -
channel7 141.79921 - - 2728 0.20561 0.18610 [0.17212, 0.24611, 0.6065, 0.31737, 0.28452] [8.24352, -25.97493, 6.63428, 5.50947, 4.61052] 23643.33229 -
channel8 6.30779 - - 2728 0.03417 0.03497 [0.14052, 0.23222, 0.59744, 0.32388, 0.27079] [8.01391, -26.2877, 5.60243, 5.65674, 4.72308] 24004.84950 -

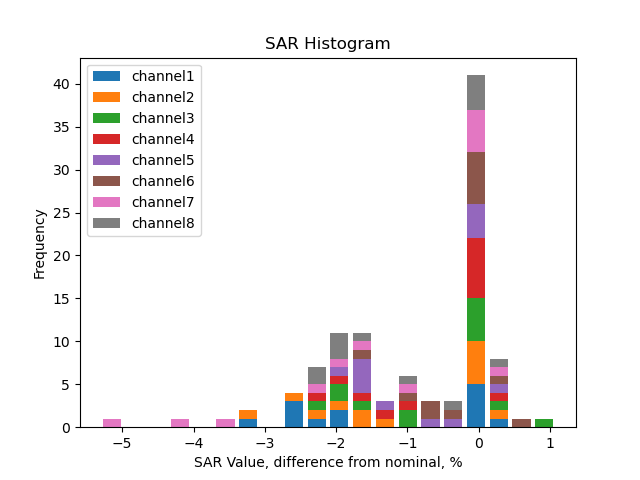

SAR calib vals

channel1 3310.0 1891.38 946.64 592.25 355.57 237.33 118.18 201.80 115.72 57.66 29.06 21.49 14.42 9.06 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3310.0 1891.21 946.72 592.17 355.48 237.39 118.29 202.76 116.51 58.13 29.18 21.51 14.54 9.00 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3310.0 1891.09 946.58 592.20 355.40 237.43 118.25 202.67 116.24 58.01 29.33 21.82 14.66 9.35 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3310.0 1891.31 946.71 592.37 355.42 237.34 118.32 202.99 116.39 57.94 29.25 21.96 14.81 9.24 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3310.0 1891.55 946.70 592.26 355.58 237.19 118.12 203.89 116.69 58.17 29.39 21.83 14.54 9.07 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3310.0 1891.03 946.63 591.90 355.36 237.22 118.22 205.77 118.13 58.83 29.63 21.87 14.64 9.32 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3310.0 1890.95 946.66 592.17 355.39 237.14 118.19 202.82 116.37 58.13 29.35 21.40 14.18 8.76 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3310.0 1891.28 946.92 592.03 355.39 237.23 118.15 202.65 116.42 57.98 29.32 21.73 14.50 9.08 6.0 4.0 2.0 1.0 0.5 0.25

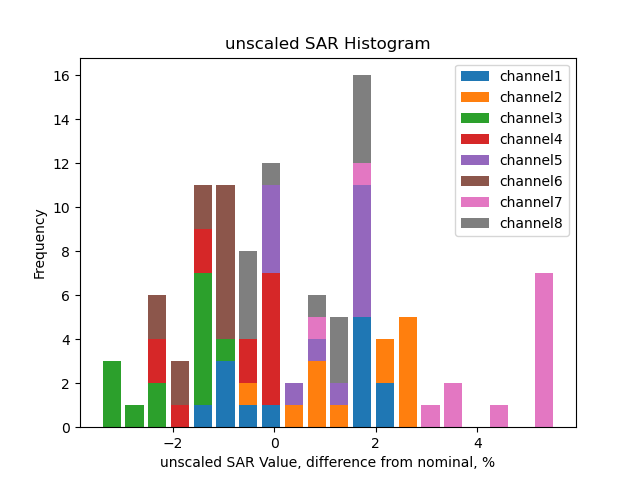

Unscaled SAR calib vals

channel1 3652.96 2087.35 1044.72 653.61 392.41 261.92 130.43 222.71 127.71 63.63 32.07 23.72 15.91 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3677.00 2100.90 1051.69 657.83 394.89 263.71 131.41 225.24 129.43 64.57 32.42 23.89 16.15 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3541.14 2023.15 1012.68 633.55 380.22 254.01 126.51 216.82 124.36 62.06 31.38 23.34 15.68 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3581.11 2046.22 1024.25 640.89 384.53 256.78 128.01 219.62 125.92 62.69 31.65 23.76 16.02 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3648.54 2085.01 1043.53 652.83 391.95 261.45 130.20 224.74 128.62 64.12 32.40 24.06 16.03 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3549.73 2027.99 1015.19 634.77 381.10 254.40 126.78 220.67 126.69 63.09 31.78 23.45 15.70 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3779.44 2159.13 1080.92 676.16 405.79 270.77 134.95 231.59 132.87 66.37 33.51 24.44 16.19 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3645.34 2082.89 1042.85 652.01 391.39 261.26 130.12 223.18 128.22 63.85 32.29 23.93 15.97 10.0 6.0 4.0 2.0 1.0 0.5 0.25

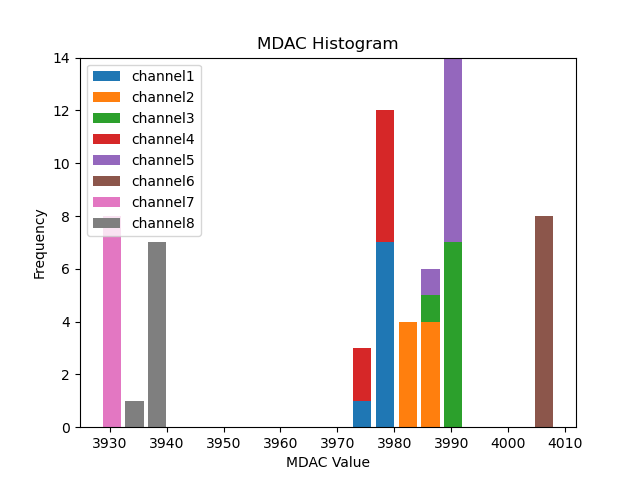

Mdac calib vals

channel1 3979.49 3981.93 3981.31 3981.05 3981.37 3979.77 3979.83 3977.77
channel2 3984.48 3986.73 3986.51 3986.48 3988.08 3985.94 3986.03 3984.79
channel3 3990.59 3991.62 3991.26 3991.99 3993.11 3992.15 3992.53 3990.00
channel4 3977.79 3979.46 3979.07 3979.46 3981.21 3979.14 3978.87 3977.45
channel5 3990.25 3992.29 3992.39 3991.22 3993.92 3991.56 3991.74 3990.63
channel6 4006.76 4009.08 4008.99 4008.69 4010.36 4008.14 4008.37 4007.02
channel7 3931.54 3933.44 3933.08 3933.90 3934.05 3932.01 3932.49 3930.34
channel8 3938.51 3940.47 3940.33 3939.42 3941.98 3940.07 3939.55 3938.20

Unscaled Mdac calib vals

channel1 -116.51 3981.93 3981.31 3981.05 3981.37 3979.77 3979.83 3977.77
channel2 -111.52 3986.73 3986.51 3986.48 3988.08 3985.94 3986.03 3984.79
channel3 -105.41 3991.62 3991.26 3991.99 3993.11 3992.15 3992.53 3990.00
channel4 -118.21 3979.46 3979.07 3979.46 3981.21 3979.14 3978.87 3977.45
channel5 -105.75 3992.29 3992.39 3991.22 3993.92 3991.56 3991.74 3990.63
channel6 -89.24 4009.08 4008.99 4008.69 4010.36 4008.14 4008.37 4007.02
channel7 -164.46 3933.44 3933.08 3933.90 3934.05 3932.01 3932.49 3930.34
channel8 -157.49 3940.47 3940.33 3939.42 3941.98 3940.07 3939.55 3938.20

(click on a plot to zoom...)

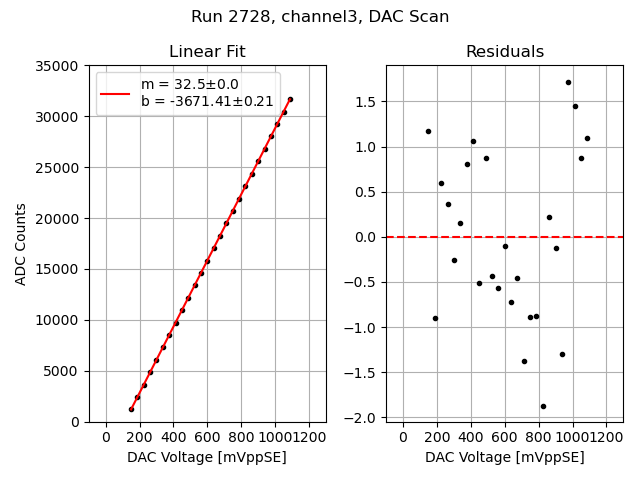

Pedestal Distribution DAC Linearity and Residuals DAC RMS DAC DNL

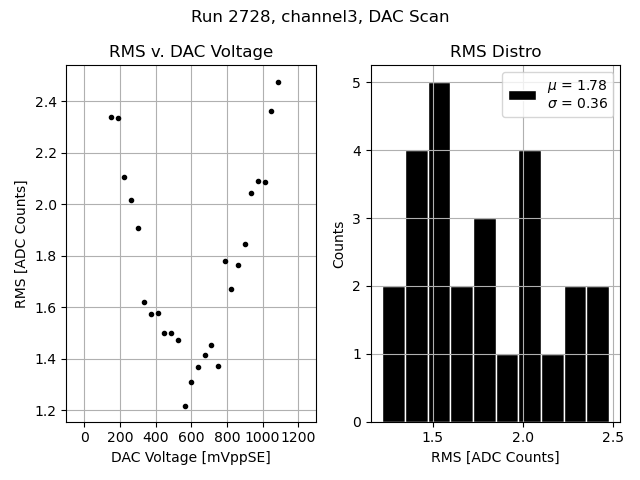

Channel 3

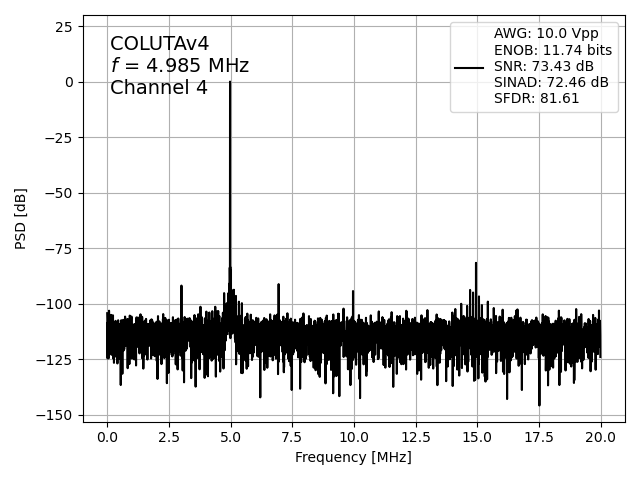

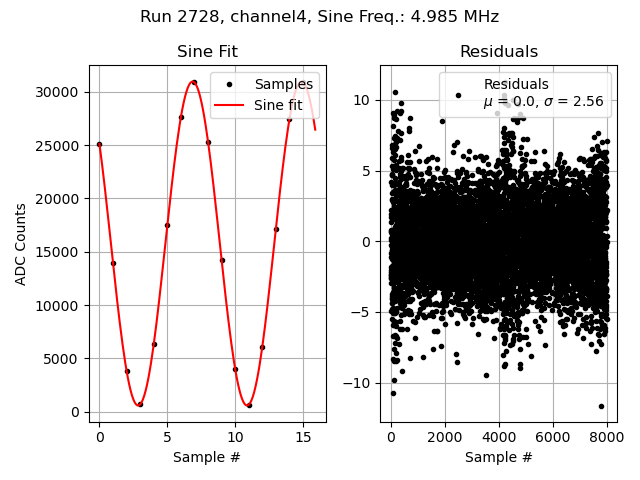

Pedestal Distribution Raw Sine Samples Sine FFT Sine Fitted

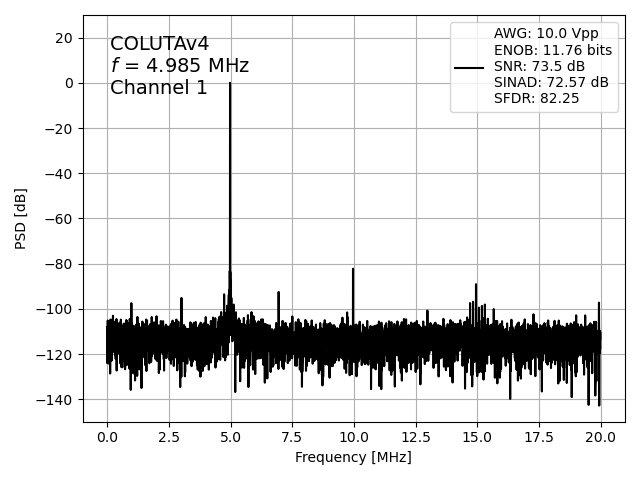

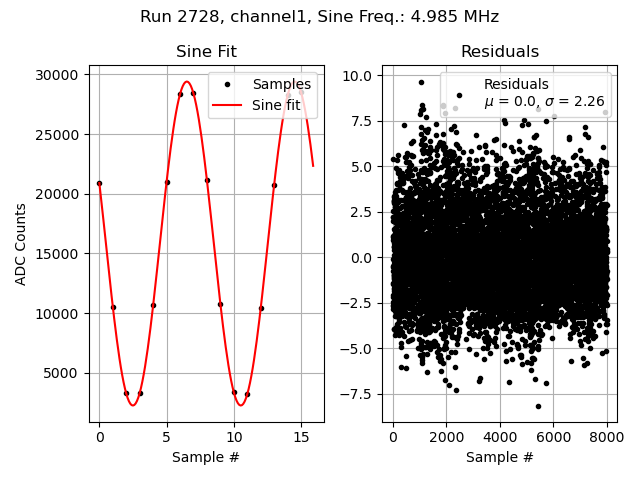

Channel 1

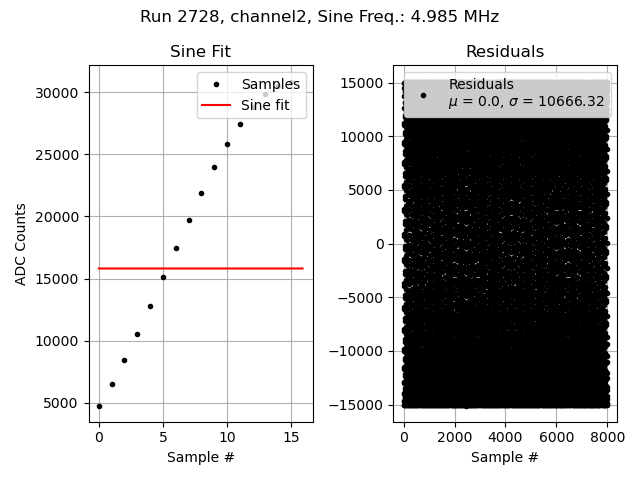

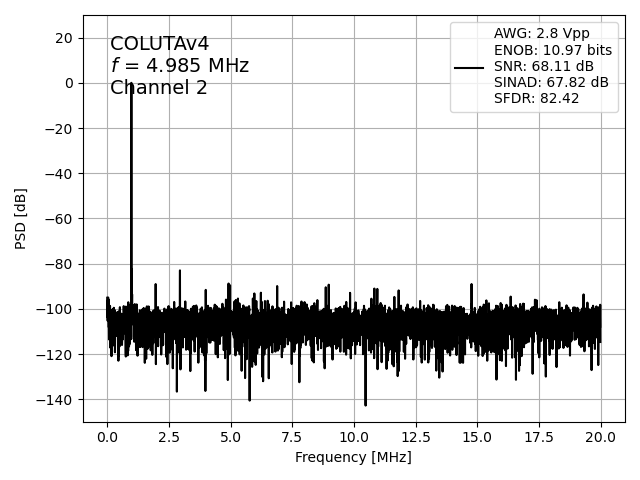

Channel 2
Channel 4

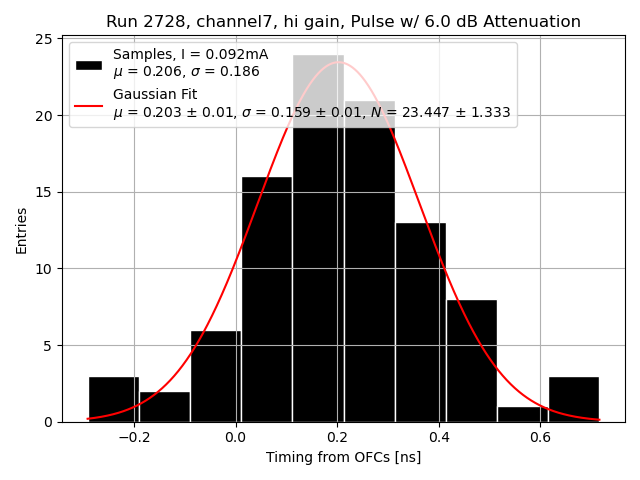

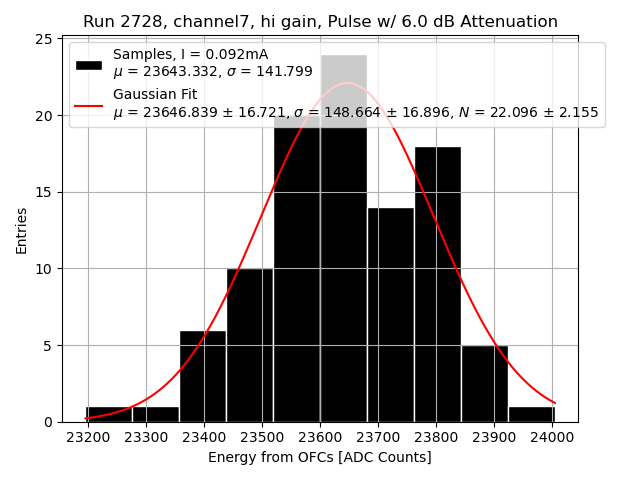

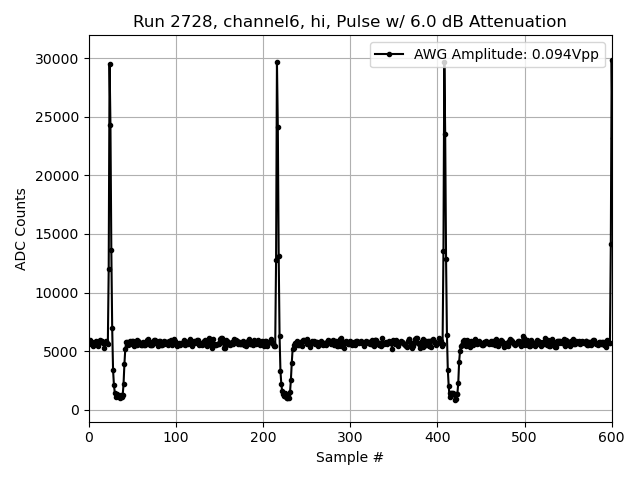

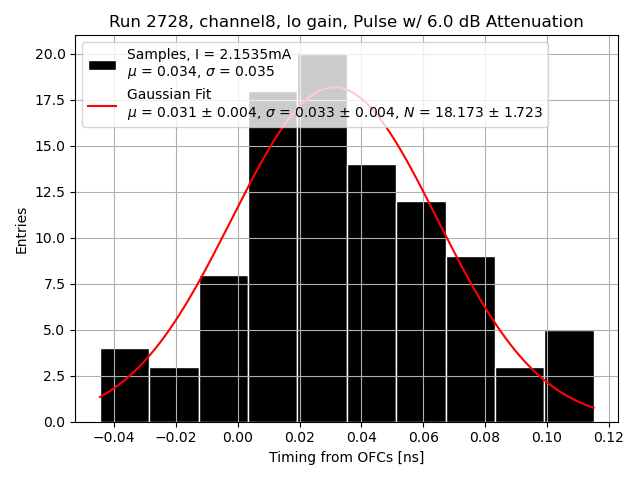

Raw Pulse Data (all measurements) Average interleaved pulse train Energy from OFCs Timing from OFCs

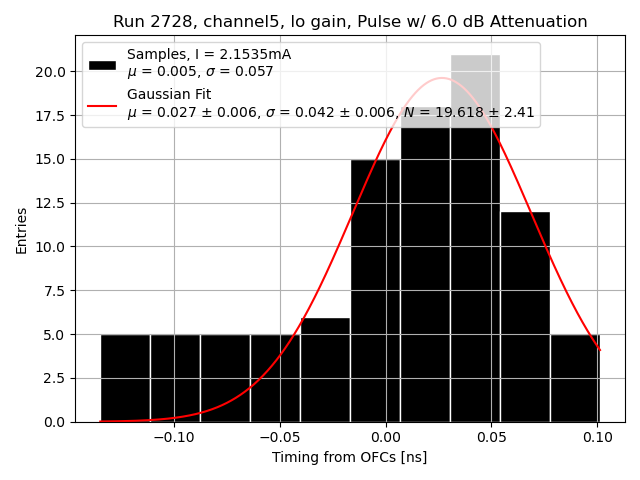

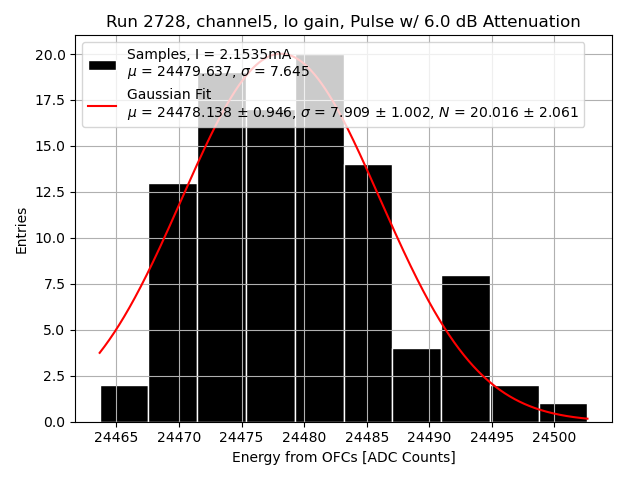

Channel 5

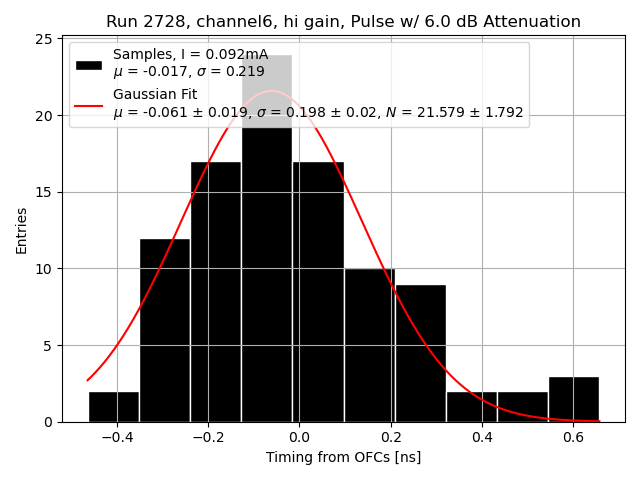

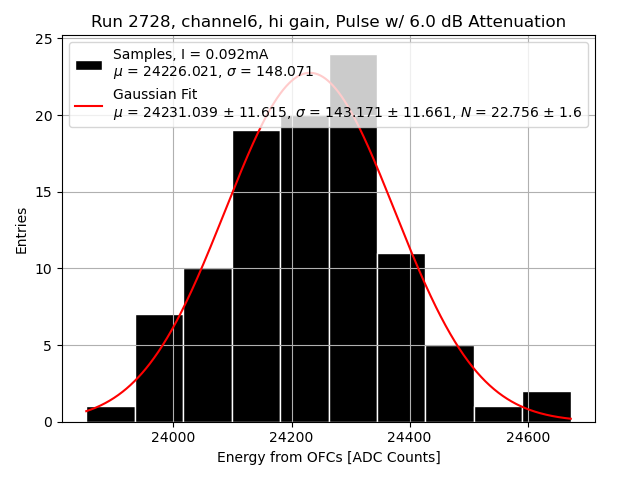

Channel 6
Channel 7

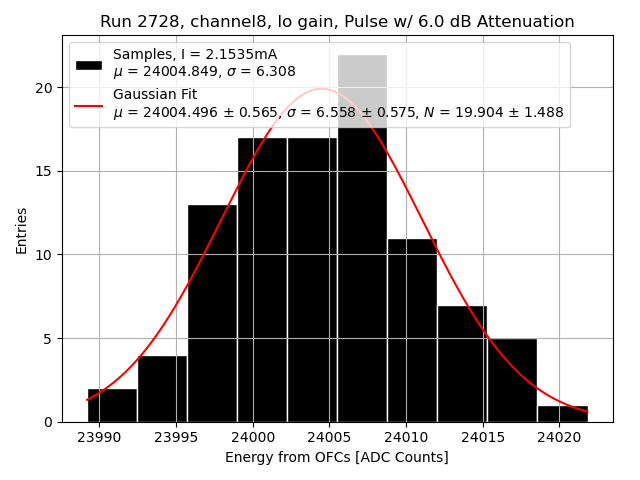

Channel 8
