Per-chip Measurements

ASIC 664

Power Supply Measurements

Pre/Post Config Voltage Current
pre 4.0 1.9080
pre 8.0 0.4054
post 4.0 2.6230
post 8.0 0.4061

Serializer Test

channel1 pass
channel2 pass
channel3 pass
channel4 pass
channel5 pass
channel6 pass
channel7 pass
channel8 pass

Clock Scan

Clock scan pass fraction = 0.4375

Before Edge Count (CP40) 1024 1024 1024 1024 1024 1024 1024 1024 1024 1024 -1 -1 1024 1024 1024 1024
After Edge Count (CP40) 1024 1024 1024 0 0 0 0 0 0 0 -1 -1 1024 1024 1024 1024
Before Edge Count(CP80) 1024 1024 1024 1024 1024 -1 -1 -1 1024 -1 -1 -1 1024 1024 1024 1024
After Edge Count (CP80) 1024 1024 1024 1024 1024 -1 -1 -1 1024 -1 -1 -1 1024 1024 1024 1024
lpGBT Phase Ch1 9 9 9 10 10 -1 -1 -1 10 -1 -1 9 9 9 9 9
lpGBT Phase Ch2 9 9 9 10 10 10 10 10 10 10 -1 9 9 9 9 9
lpGBT Phase Ch3 9 9 9 10 10 -1 -1 -1 10 -1 9 9 9 9 9 9
lpGBT Phase Ch4 9 9 9 10 10 -1 -1 -1 10 -1 -1 9 9 9 9 9
lpGBT Phase Ch5 9 9 9 10 10 10 10 10 10 10 -1 9 9 9 9 9
lpGBT Phase Ch6 9 9 9 10 10 -1 -1 -1 10 -1 -1 -1 9 9 9 9
lpGBT Phase Ch7 9 9 9 10 10 -1 -1 -1 10 -1 -1 -1 9 9 9 9
lpGBT Phase Ch8 9 9 9 10 10 10 10 10 10 10 -1 -1 9 9 9 9

Pedestal Results

ASIC Channel Mean Baseline RMS Run

5 MHz Sine Results

ASIC Channel Run meanENOB mean SFDR mean SNR mean SINAD
664 channel1 2732 11.814638 84.557460 73.463513 72.884123
664 channel2 2732 11.004214 83.811724 68.175178 68.005365
664 channel4 2732 11.725725 80.511987 73.416268 72.348865

Pulse Results

Channel ENERGY RMS from OFCs ENERGY RMS from peak Measurements Run TIMING dist mean TIMING dist std a_i b_i mean ENERGY from OFCs mean ENERGY from peak
channel5 7.29104 - - 2732 0.00000 0.03852 [0.16537, 0.23762, 0.58649, 0.32913, 0.28831] [7.84701, -26.3286, 5.44532, 5.78052, 4.38638] 24397.42000 -
channel6 134.64419 - - 2732 0.00003 0.21671 [0.17038, 0.26588, 0.59039, 0.32839, 0.28196] [6.97668, -26.37215, 6.4875, 5.36951, 6.04597] 23940.14100 -
channel7 115.68802 - - 2732 0.21624 0.25454 [0.17038, 0.26588, 0.59039, 0.32839, 0.28196] [6.97668, -26.37215, 6.4875, 5.36951, 6.04597] 23427.40016 -
channel8 6.76944 - - 2732 0.01193 0.03794 [0.16537, 0.23762, 0.58649, 0.32913, 0.28831] [7.84701, -26.3286, 5.44532, 5.78052, 4.38638] 24005.78573 -

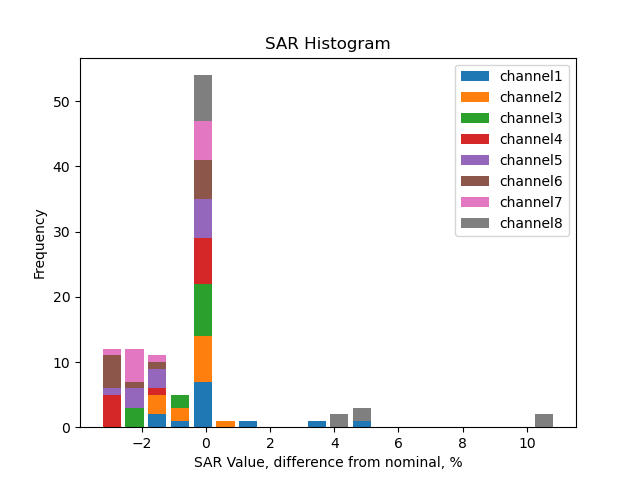

SAR calib vals

channel1 3310.0 1891.51 946.81 592.43 355.44 237.38 118.24 204.77 117.45 58.56 29.57 22.55 15.33 9.71 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3310.0 1891.26 946.54 591.86 355.47 237.28 118.16 204.05 117.01 58.30 29.37 22.09 14.84 9.30 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3310.0 1891.35 946.86 592.25 355.49 237.30 118.30 202.70 116.39 57.99 29.32 22.12 14.81 9.28 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3310.0 1890.95 946.38 592.08 355.32 237.26 118.22 200.89 115.19 57.37 28.88 21.59 14.58 9.24 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3310.0 1890.78 946.42 592.26 355.55 237.34 118.32 202.12 115.95 57.79 29.22 21.79 14.58 9.11 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3310.0 1890.89 946.45 592.08 355.61 237.31 118.20 201.36 115.43 57.49 29.12 21.69 14.44 8.99 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3310.0 1891.09 946.68 591.98 355.46 237.32 118.17 202.23 116.18 57.93 29.15 21.81 14.47 9.07 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3310.0 1891.15 946.71 592.33 355.41 237.39 118.18 216.68 124.26 61.76 31.07 24.66 14.82 10.23 6.0 4.0 2.0 1.0 0.5 0.25

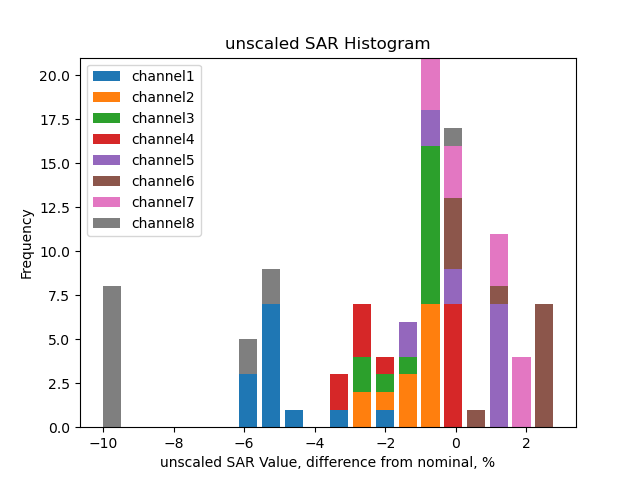

Unscaled SAR calib vals

channel1 3408.14 1947.59 974.88 610.00 365.98 244.42 121.75 210.84 120.93 60.30 30.45 23.22 15.78 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3559.52 2033.83 1017.89 636.48 382.27 255.17 127.07 219.43 125.83 62.69 31.58 23.76 15.96 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3567.37 2038.41 1020.48 638.30 383.13 255.75 127.50 218.46 125.44 62.50 31.60 23.84 15.96 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3582.85 2046.83 1024.39 640.89 384.61 256.82 127.97 217.45 124.69 62.10 31.26 23.37 15.78 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3634.94 2076.40 1039.33 650.40 390.45 260.64 129.93 221.96 127.33 63.46 32.09 23.93 16.01 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3683.20 2104.09 1053.16 658.84 395.71 264.07 131.53 224.06 128.44 63.97 32.40 24.14 16.07 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3648.54 2084.51 1043.50 652.53 391.82 261.59 130.26 222.91 128.06 63.85 32.13 24.04 15.95 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3235.14 1848.38 925.30 578.93 347.37 232.02 115.51 211.78 121.45 60.36 30.37 24.10 14.48 10.0 6.0 4.0 2.0 1.0 0.5 0.25

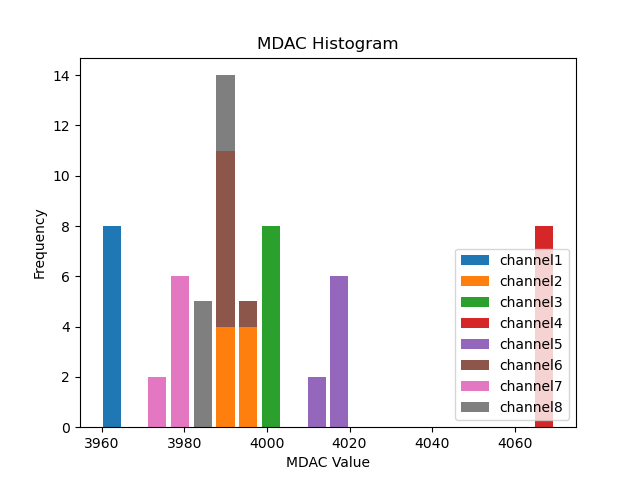

Mdac calib vals

channel1 3963.69 3964.67 3964.31 3963.94 3965.92 3964.49 3963.33 3962.45
channel2 3995.36 3996.91 3996.41 3996.74 3997.45 3995.37 3995.26 3993.70
channel3 4003.04 4004.45 4004.67 4003.91 4005.92 4003.92 4003.41 4001.83
channel4 4070.74 4072.46 4071.83 4071.12 4072.65 4070.13 4069.87 4068.90
channel5 4016.64 4018.56 4018.77 4018.52 4020.56 4018.23 4018.14 4015.94
channel6 3991.67 3993.77 3993.48 3993.61 3995.63 3993.10 3993.01 3991.68
channel7 3978.23 3980.43 3980.13 3981.09 3980.70 3979.28 3979.58 3978.74
channel8 3992.23 3989.74 3989.28 3990.11 3994.66 3988.85 3988.43 3987.89

Unscaled Mdac calib vals

channel1 -132.31 3964.67 3964.31 3963.94 3965.92 3964.49 3963.33 3962.45
channel2 -100.64 3996.91 3996.41 3996.74 3997.45 3995.37 3995.26 3993.70
channel3 -92.96 4004.45 4004.67 4003.91 4005.92 4003.92 4003.41 4001.83
channel4 -25.26 4072.46 4071.83 4071.12 4072.65 4070.13 4069.87 4068.90
channel5 -79.36 4018.56 4018.77 4018.52 4020.56 4018.23 4018.14 4015.94
channel6 -104.33 3993.77 3993.48 3993.61 3995.63 3993.10 3993.01 3991.68
channel7 -117.77 3980.43 3980.13 3981.09 3980.70 3979.28 3979.58 3978.74
channel8 -103.77 3989.74 3989.28 3990.11 3994.66 3988.85 3988.43 3987.89

(click on a plot to zoom...)

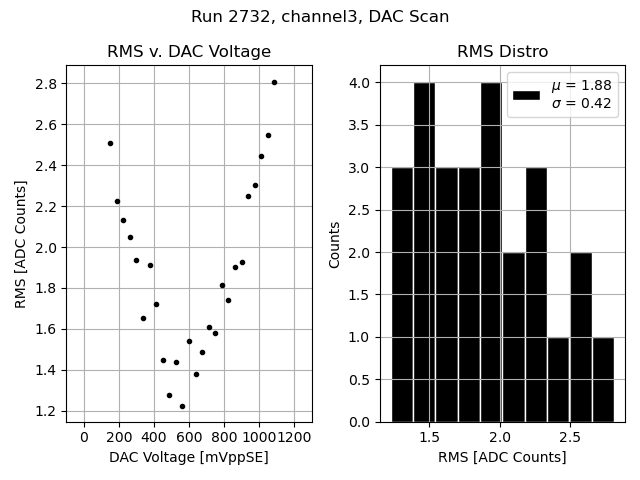

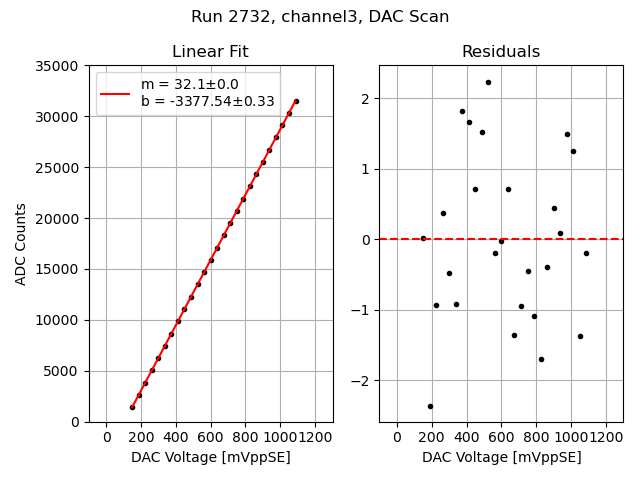

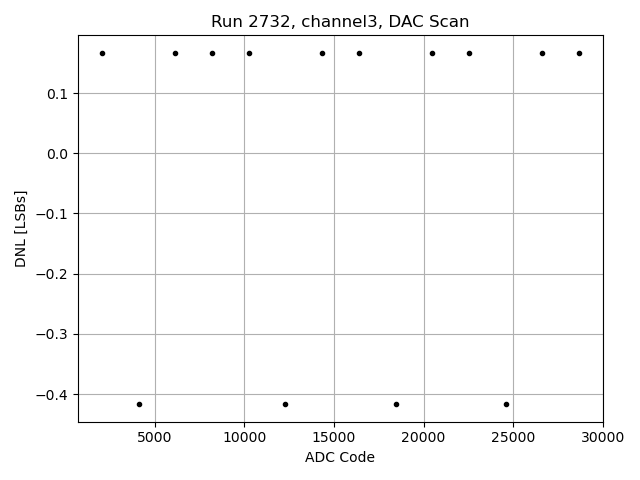

Pedestal Distribution DAC Linearity and Residuals DAC RMS DAC DNL
Channel 3

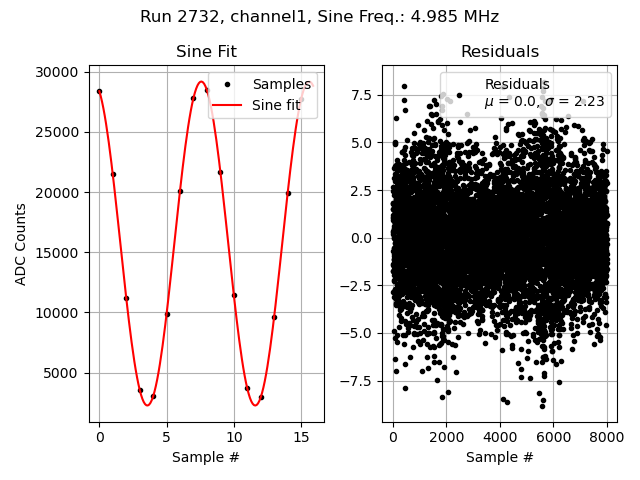

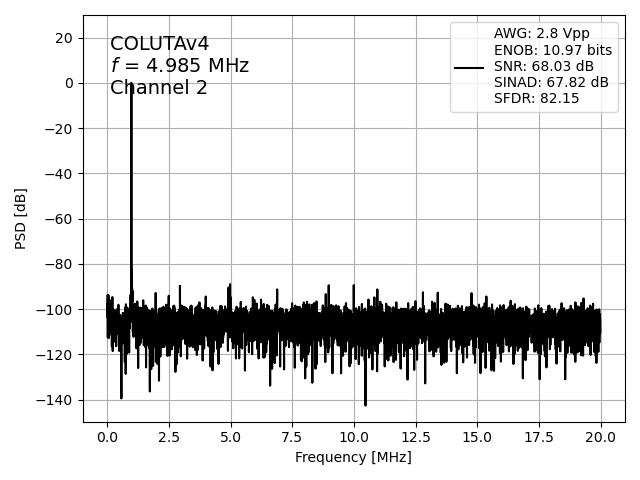

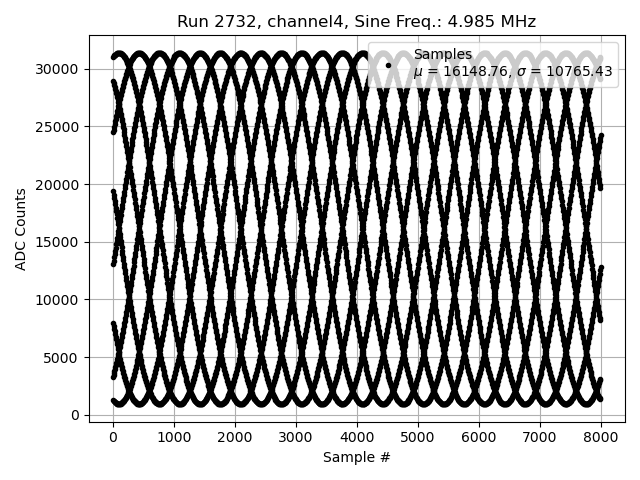

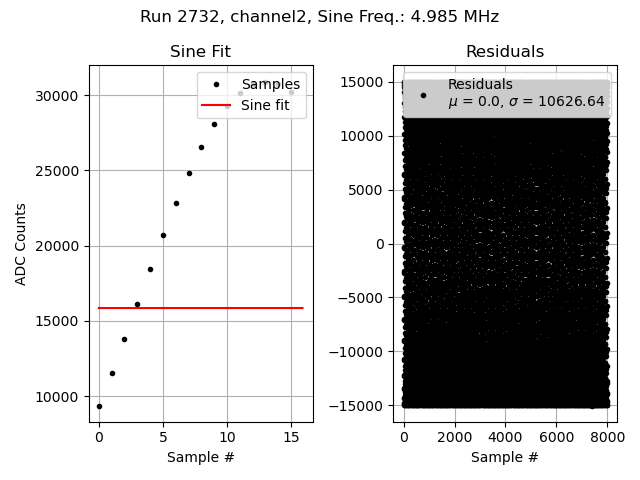

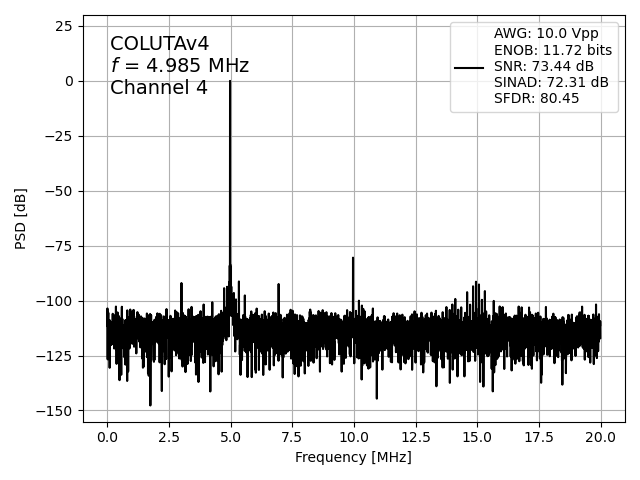

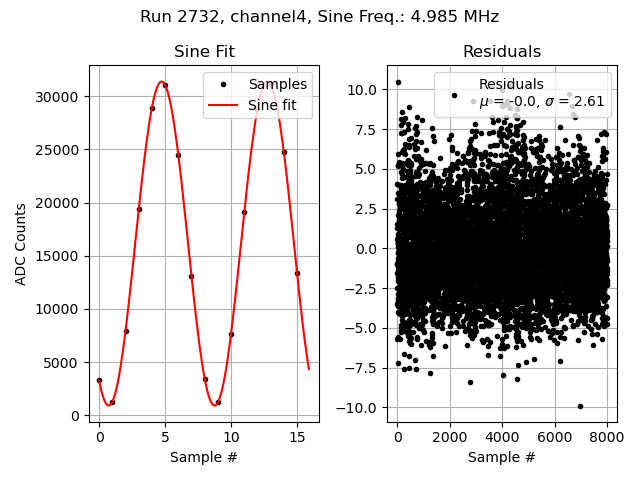

Pedestal Distribution Raw Sine Samples Sine FFT Sine Fitted
Channel 1
Channel 2
Channel 4

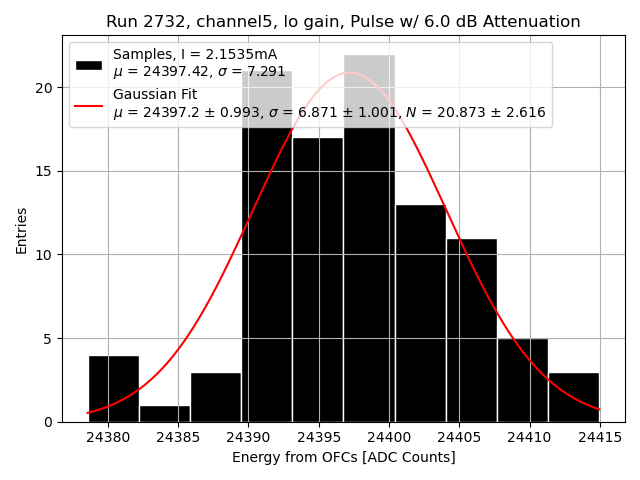

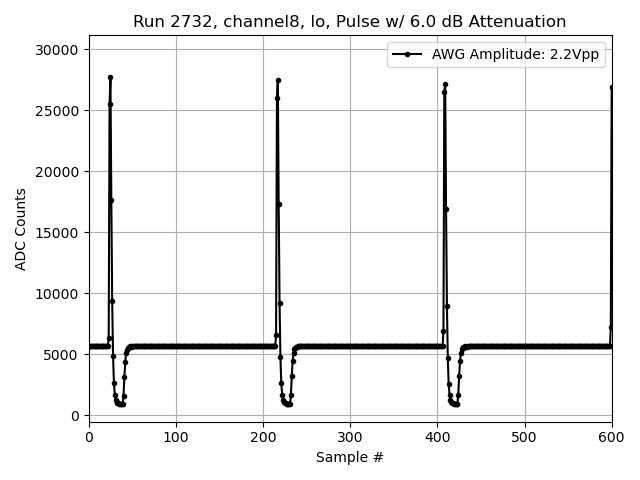

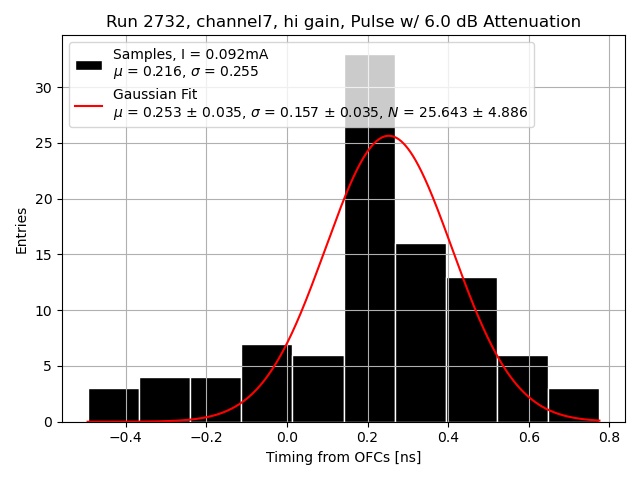

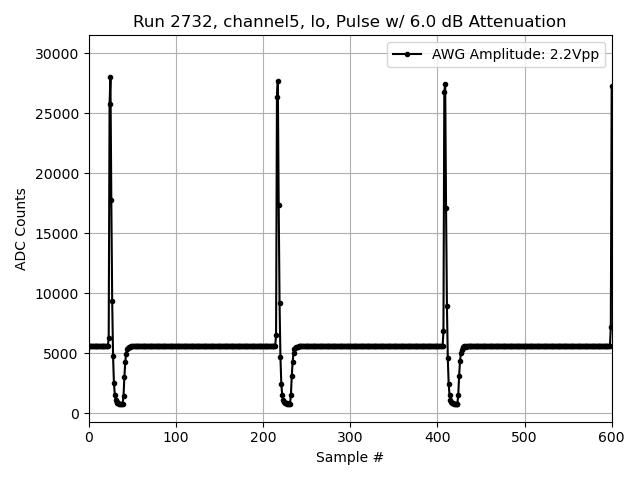

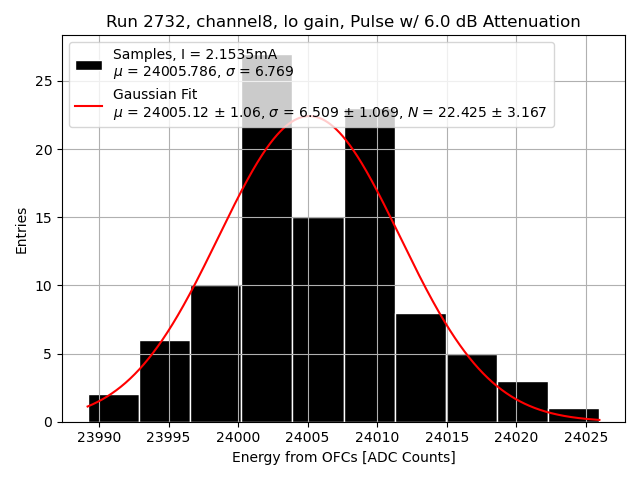

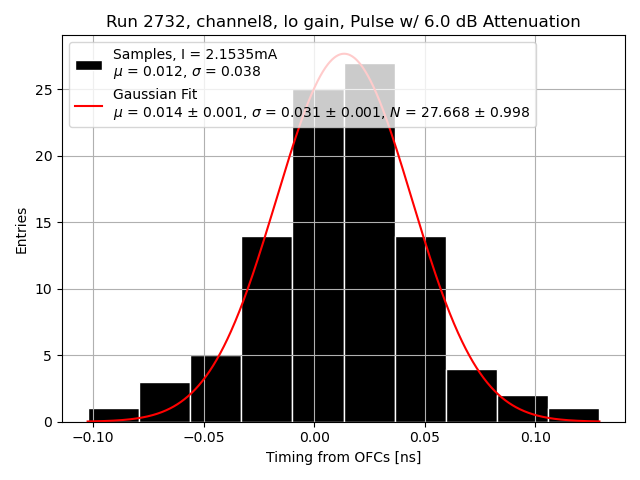

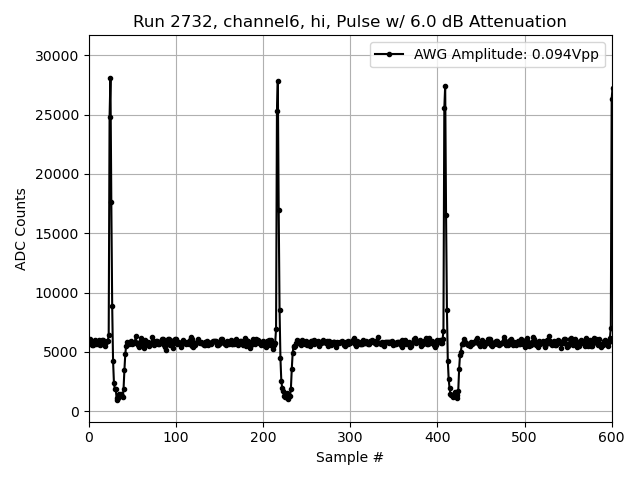

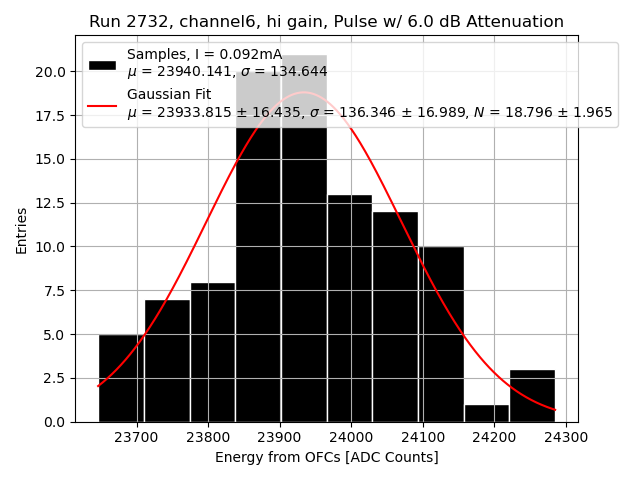

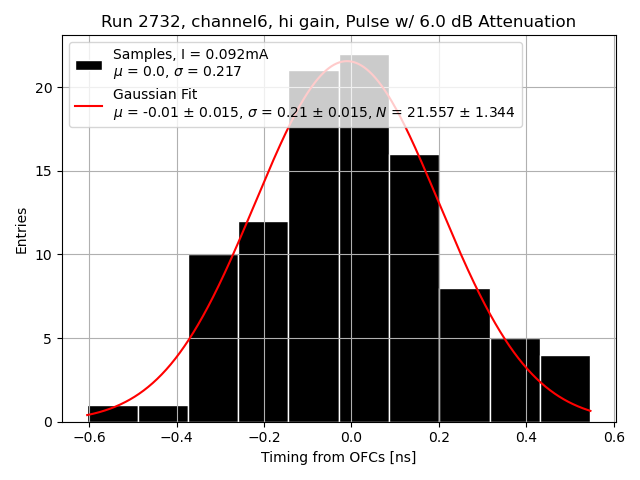

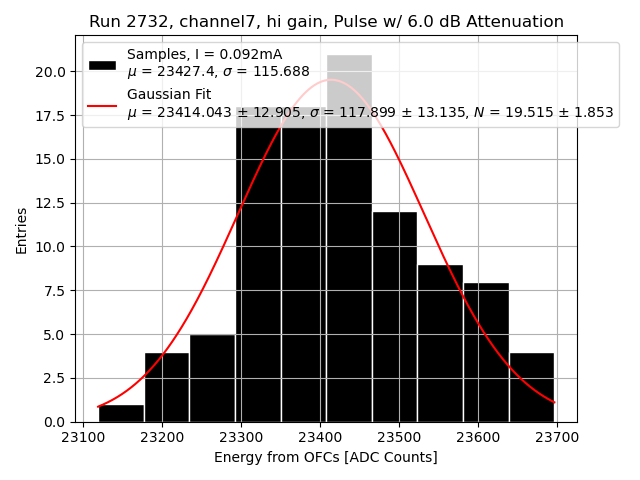

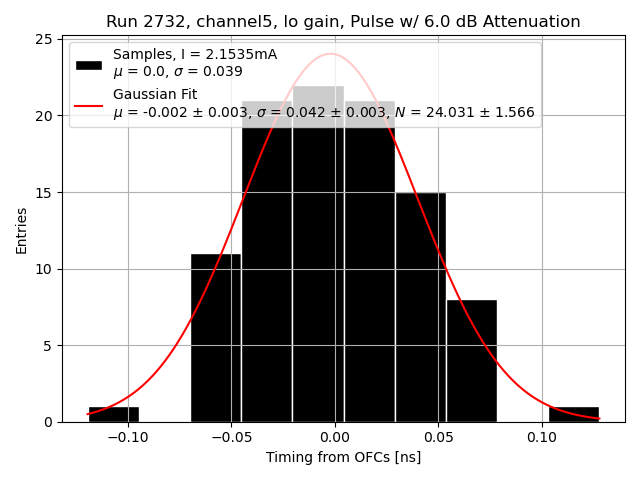

Raw Pulse Data (all measurements) Average interleaved pulse train Energy from OFCs Timing from OFCs
Channel 5
Channel 6
Channel 7
Channel 8
