Per-chip Measurements

ASIC 008

Power Supply Measurements

Pre/Post Config Voltage Current
pre 4.0 2.6530
pre 8.0 0.4057
post 4.0 2.6510
post 8.0 0.4064

Serializer Test

channel1 pass
channel2 pass
channel3 pass
channel4 pass
channel5 pass
channel6 pass
channel7 pass
channel8 pass

Clock Scan

Clock scan pass fraction = 0.4375

Before Edge Count (CP40) 1024 1024 1024 1024 1024 1024 1024 1024 1024 1024 -1 -1 1024 1024 1024 1024
After Edge Count (CP40) 1024 1024 1024 0 0 0 0 0 0 901 -1 -1 1024 1024 1024 1024
Before Edge Count(CP80) 1024 1024 1024 1024 1024 -1 -1 -1 1024 -1 -1 -1 1024 1024 1024 1024
After Edge Count (CP80) 1024 1024 1024 1024 1024 -1 -1 -1 1024 -1 -1 -1 1024 1024 1024 1024
lpGBT Phase Ch1 9 9 9 10 10 -1 -1 -1 10 -1 9 9 9 9 9 9
lpGBT Phase Ch2 9 9 9 10 10 10 10 10 10 -1 -1 9 9 9 9 9
lpGBT Phase Ch3 9 9 9 10 10 -1 -1 -1 10 -1 9 9 9 9 9 9
lpGBT Phase Ch4 9 9 9 10 10 -1 -1 -1 10 -1 -1 9 9 9 9 9
lpGBT Phase Ch5 9 9 9 10 10 10 10 10 10 10 -1 9 9 9 9 9
lpGBT Phase Ch6 9 9 9 10 10 -1 -1 -1 10 -1 -1 9 9 9 9 9
lpGBT Phase Ch7 9 9 9 10 10 -1 -1 -1 10 -1 -1 -1 9 9 9 9
lpGBT Phase Ch8 9 9 9 10 10 10 10 10 10 10 -1 -1 9 9 9 9

Pedestal Results

ASIC Channel Mean Baseline RMS Run

5 MHz Sine Results

ASIC Channel Run meanENOB mean SFDR mean SNR mean SINAD
008 channel1 2736 11.819457 83.862839 73.606641 72.913130
008 channel2 2736 10.967010 82.763261 68.034179 67.781402
008 channel4 2736 11.774715 83.279531 73.409237 72.643782

Pulse Results

Channel ENERGY RMS from OFCs ENERGY RMS from peak Measurements Run TIMING dist mean TIMING dist std a_i b_i mean ENERGY from OFCs mean ENERGY from peak
channel5 7.03201 - - 2736 -0.00000 0.04416 [0.1447, 0.24602, 0.59018, 0.32466, 0.27389] [7.81177, -25.91768, 6.34253, 5.38497, 4.90532] 24663.70500 -
channel6 147.36335 - - 2736 0.00015 0.22560 [0.18796, 0.26704, 0.58921, 0.32541, 0.29564] [8.16889, -26.82863, 6.96887, 5.55538, 4.10589] 24135.51750 -
channel7 121.17867 - - 2736 0.21969 0.21999 [0.18796, 0.26704, 0.58921, 0.32541, 0.29564] [8.16889, -26.82863, 6.96887, 5.55538, 4.10589] 23765.46795 -
channel8 7.42498 - - 2736 -0.01725 0.05162 [0.1447, 0.24602, 0.59018, 0.32466, 0.27389] [7.81177, -25.91768, 6.34253, 5.38497, 4.90532] 24125.29648 -

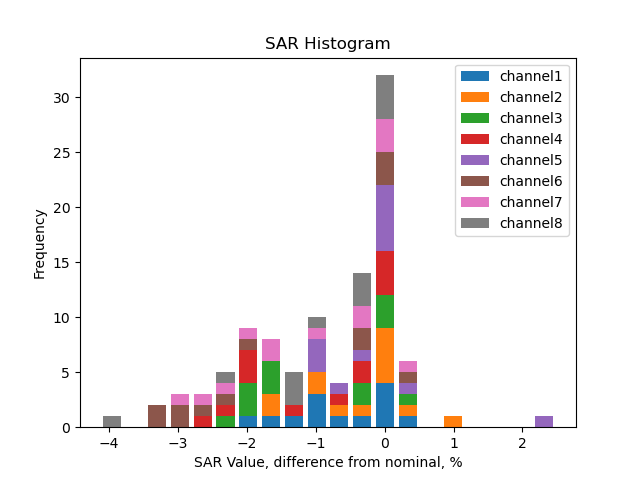

SAR calib vals

channel1 3310.0 1891.02 946.93 592.34 355.48 237.43 118.23 203.27 116.79 58.30 29.42 21.95 14.66 9.16 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3310.0 1890.98 946.46 592.12 355.32 237.24 118.30 203.97 117.12 58.32 29.38 21.98 14.79 9.34 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3310.0 1891.20 946.73 592.31 355.32 237.33 118.18 202.89 116.35 57.75 29.13 21.84 14.53 9.07 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3310.0 1890.66 946.43 592.04 355.42 236.92 118.16 202.69 116.24 57.96 29.37 21.77 14.59 9.01 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3310.0 1891.46 946.81 592.04 355.47 237.11 118.24 205.02 117.73 58.53 29.67 22.01 14.82 9.48 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3310.0 1890.79 946.46 592.04 355.44 237.23 118.11 201.04 115.41 57.31 29.01 21.49 14.44 8.99 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3310.0 1891.04 946.75 592.33 355.24 237.28 118.09 203.56 116.62 57.97 29.34 21.69 14.43 8.99 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3310.0 1891.22 946.61 592.26 355.43 237.20 118.17 204.40 117.33 58.49 29.48 21.94 14.45 8.87 6.0 4.0 2.0 1.0 0.5 0.25

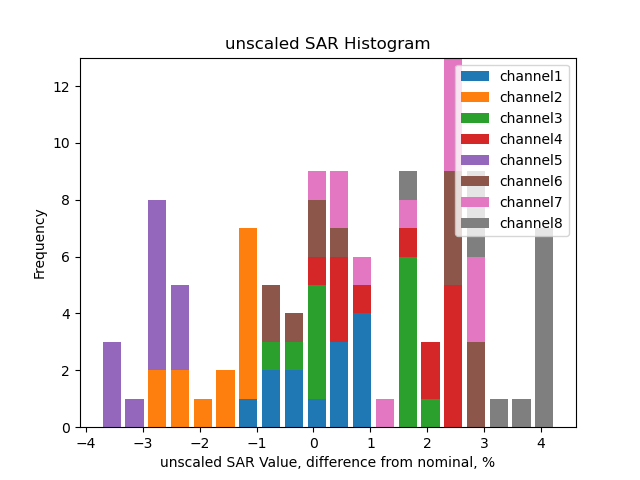

Unscaled SAR calib vals

channel1 3613.68 2064.51 1033.81 646.69 388.09 259.21 129.08 221.92 127.51 63.65 32.12 23.96 16.00 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3542.71 2023.93 1013.00 633.75 380.30 253.92 126.62 218.31 125.35 62.42 31.45 23.53 15.83 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3648.77 2084.76 1043.62 652.93 391.69 261.62 130.27 223.65 128.26 63.66 32.11 24.07 16.02 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3672.35 2097.63 1050.04 656.85 394.33 262.86 131.10 224.88 128.97 64.31 32.59 24.15 16.19 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3491.01 1994.90 998.59 624.42 374.91 250.08 124.71 216.23 124.17 61.73 31.29 23.21 15.63 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3681.24 2102.86 1052.61 658.44 395.31 263.84 131.36 223.59 128.35 63.74 32.26 23.90 16.06 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3682.24 2103.71 1053.22 658.94 395.19 263.96 131.37 226.45 129.73 64.49 32.64 24.13 16.05 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3731.63 2132.13 1067.19 667.70 400.70 267.41 133.22 230.44 132.28 65.94 33.24 24.73 16.29 10.0 6.0 4.0 2.0 1.0 0.5 0.25

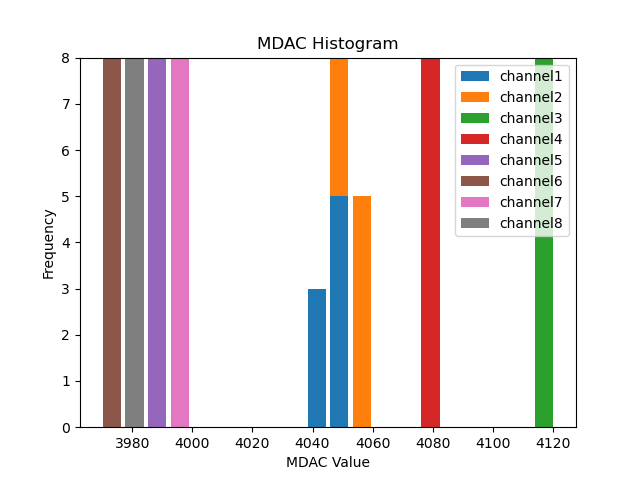

Mdac calib vals

channel1 4047.78 4050.48 4050.43 4050.29 4051.54 4049.95 4048.67 4047.16
channel2 4054.91 4056.61 4056.67 4056.60 4058.04 4057.33 4055.76 4054.88
channel3 4120.41 4122.57 4123.38 4122.97 4124.73 4123.85 4123.06 4121.00
channel4 4080.85 4082.72 4082.55 4082.77 4083.66 4081.51 4082.01 4080.80
channel5 3992.06 3993.72 3993.39 3993.04 3994.42 3992.44 3992.66 3991.60
channel6 3973.60 3975.31 3975.49 3975.99 3976.86 3974.66 3975.32 3973.15
channel7 3996.02 3998.81 3998.49 3998.03 3999.09 3997.65 3997.28 3996.31
channel8 3985.54 3987.10 3986.63 3986.70 3987.56 3986.56 3986.85 3985.96

Unscaled Mdac calib vals

channel1 -48.22 4050.48 4050.43 4050.29 4051.54 4049.95 4048.67 4047.16
channel2 -41.09 4056.61 4056.67 4056.60 4058.04 4057.33 4055.76 4054.88
channel3 24.41 4122.57 4123.38 4122.97 4124.73 4123.85 4123.06 4121.00
channel4 -15.15 4082.72 4082.55 4082.77 4083.66 4081.51 4082.01 4080.80
channel5 -103.94 3993.72 3993.39 3993.04 3994.42 3992.44 3992.66 3991.60
channel6 -122.40 3975.31 3975.49 3975.99 3976.86 3974.66 3975.32 3973.15
channel7 -99.98 3998.81 3998.49 3998.03 3999.09 3997.65 3997.28 3996.31
channel8 -110.46 3987.10 3986.63 3986.70 3987.56 3986.56 3986.85 3985.96

(click on a plot to zoom...)

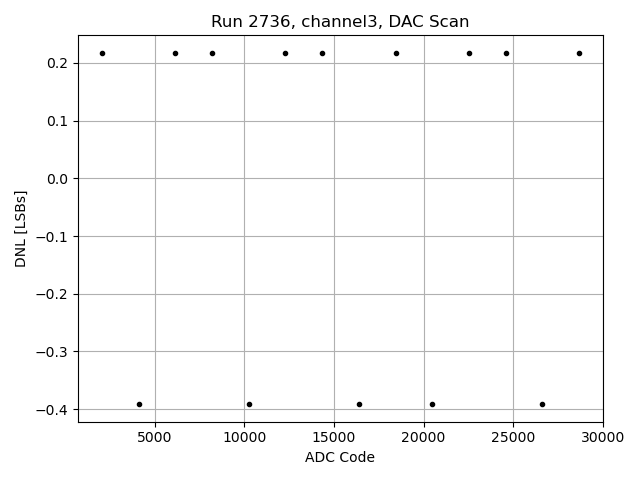

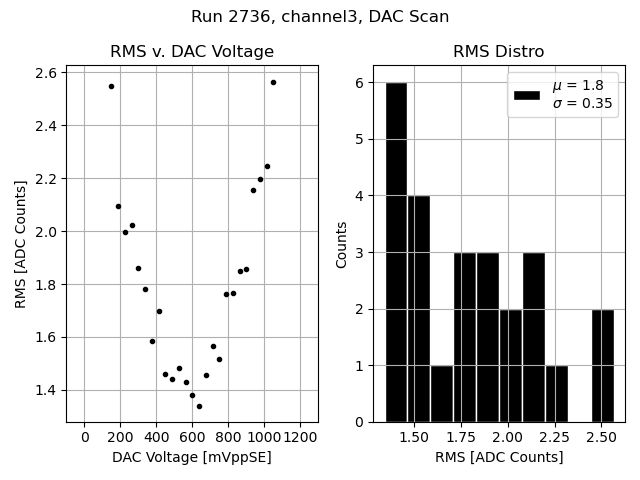

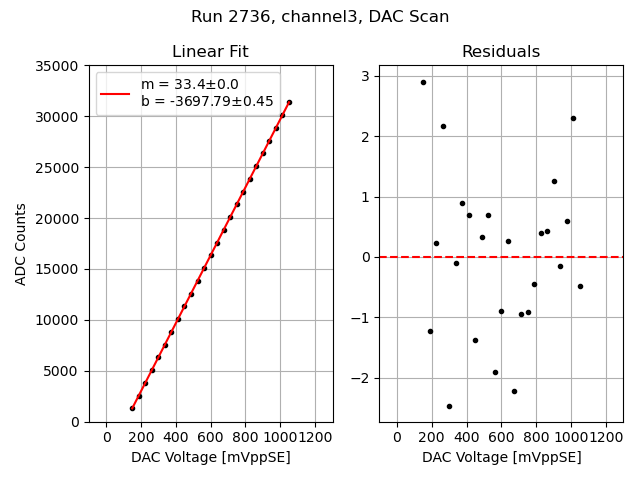

Pedestal Distribution DAC Linearity and Residuals DAC RMS DAC DNL
Channel 3

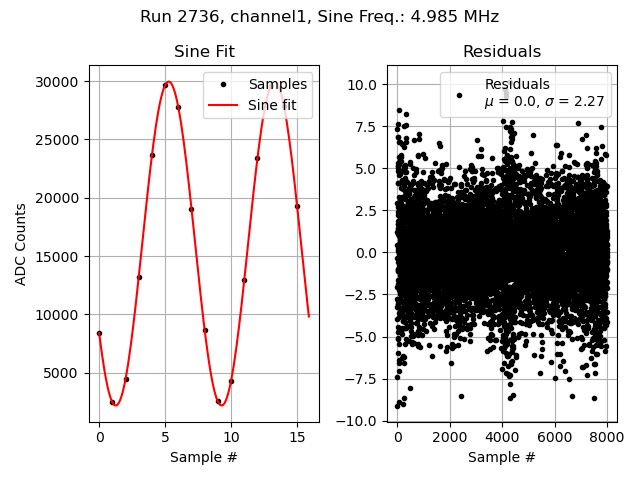

Pedestal Distribution Raw Sine Samples Sine FFT Sine Fitted

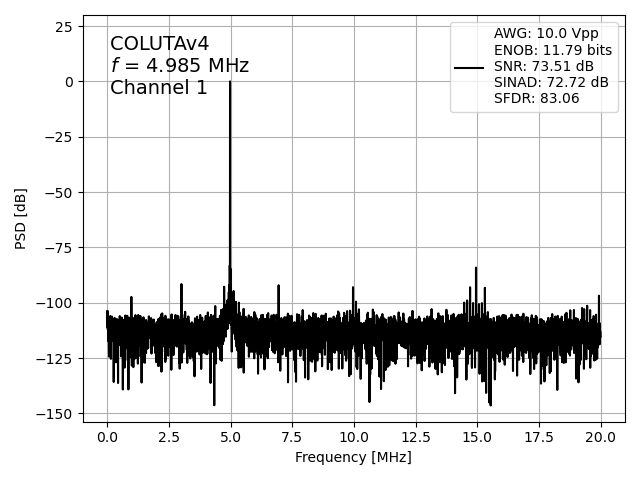

Channel 1

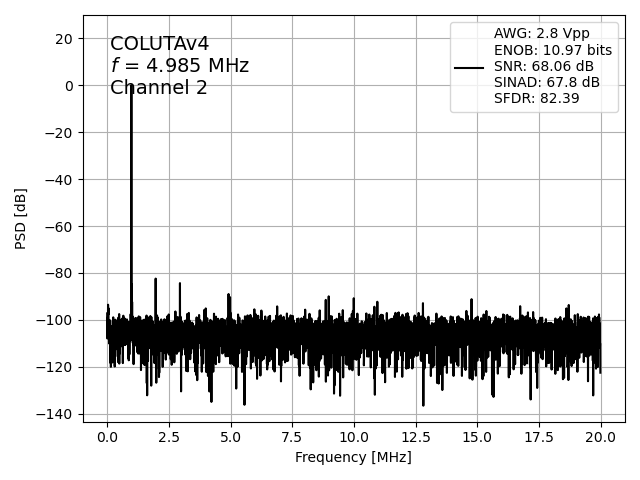

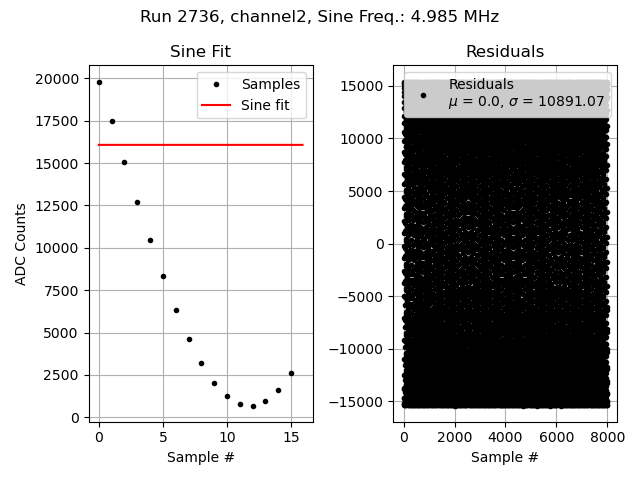

Channel 2

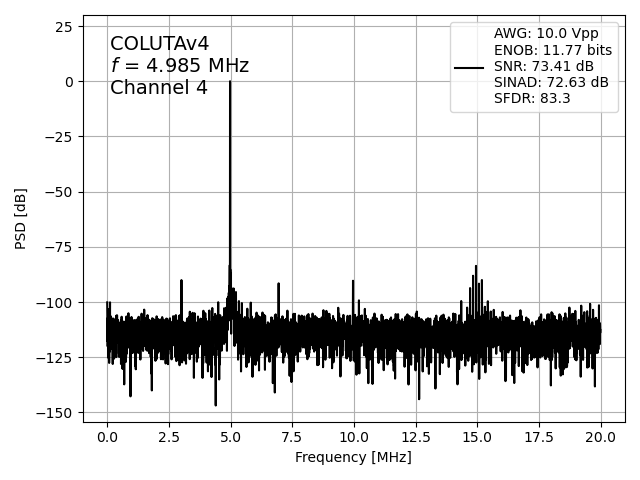

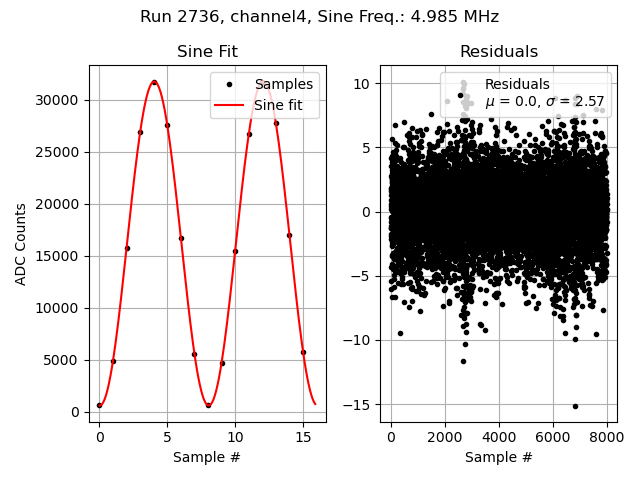

Channel 4

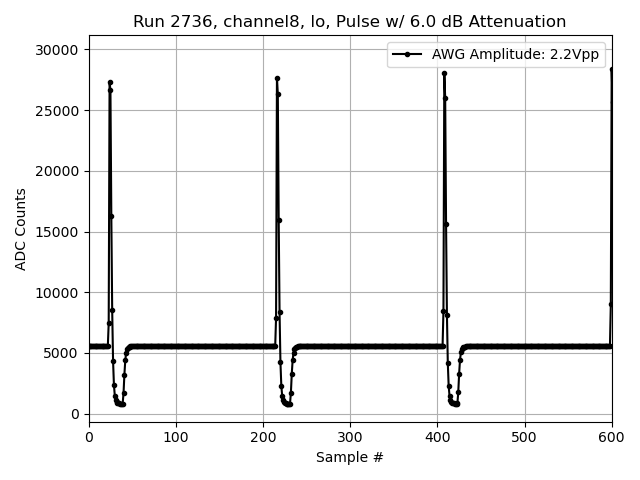

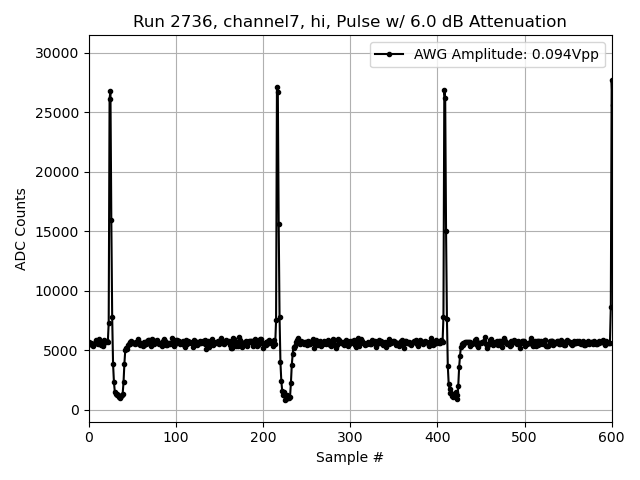

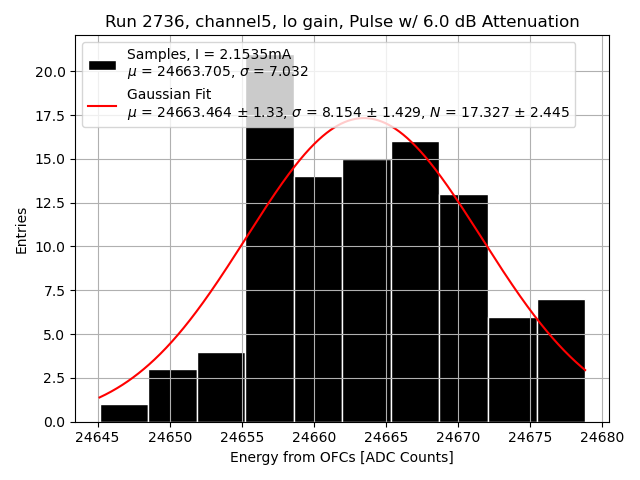

Raw Pulse Data (all measurements) Average interleaved pulse train Energy from OFCs Timing from OFCs

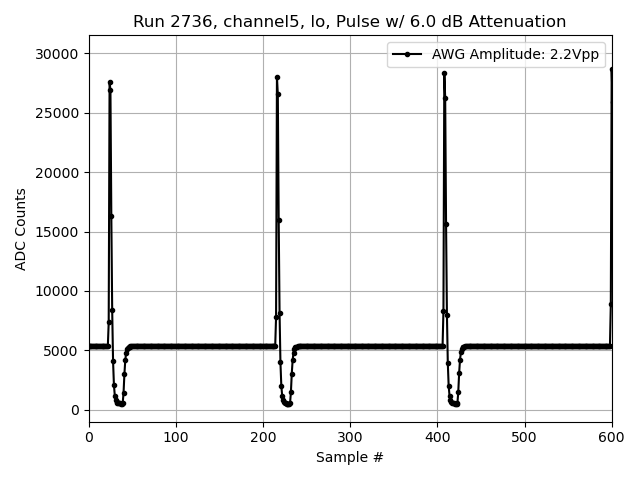

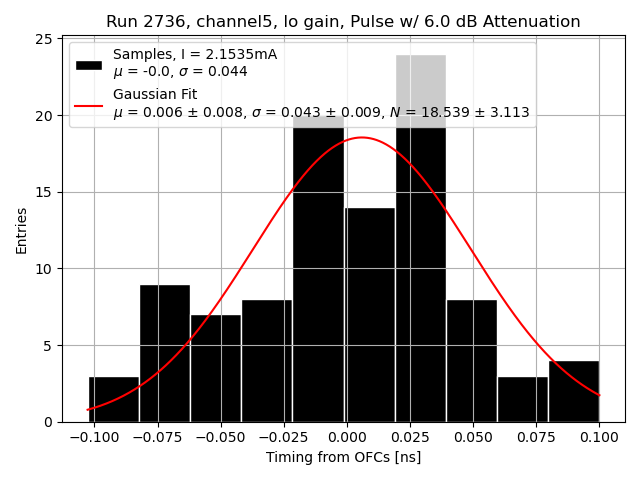

Channel 5

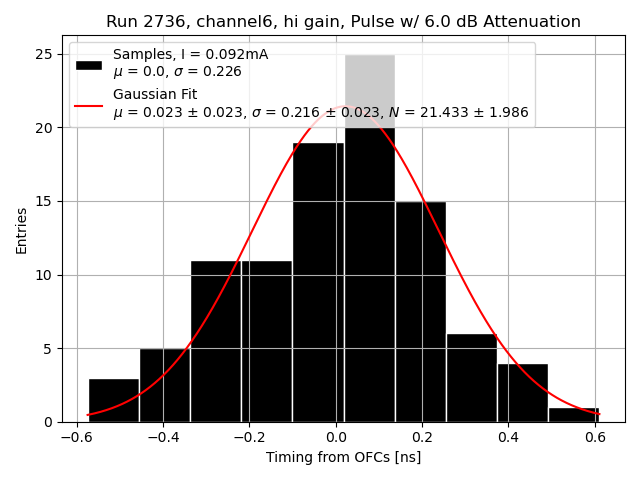

Channel 6

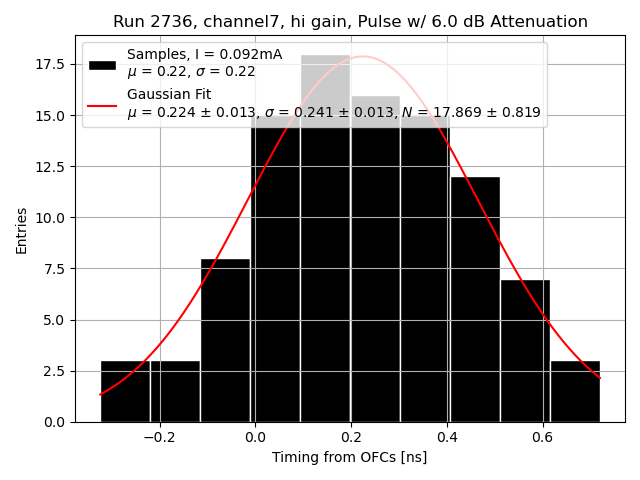

Channel 7

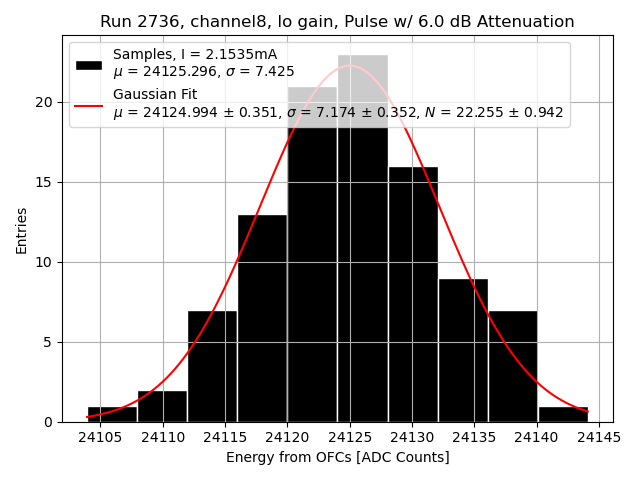

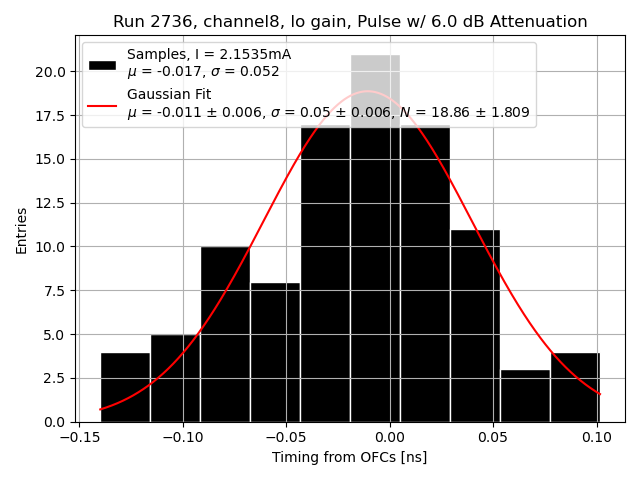

Channel 8
