Per-chip Measurements

ASIC 699

Power Supply Measurements

Pre/Post Config Voltage Current
pre 4.0 2.1810
pre 8.0 0.4059
post 4.0 2.6260
post 8.0 0.4066

Serializer Test

channel1 pass
channel2 pass
channel3 pass
channel4 pass
channel5 pass
channel6 pass
channel7 pass
channel8 pass

Clock Scan

Clock scan pass fraction = 0.4375

Before Edge Count (CP40) 1024 1024 1024 1024 1024 1024 1024 1024 1024 1024 1024 -1 1024 1024 1024 1024
After Edge Count (CP40) 1024 1024 1024 0 0 0 0 0 0 0 1024 -1 1024 1024 1024 1024
Before Edge Count(CP80) 1024 1024 1024 1024 1024 -1 -1 -1 1024 -1 -1 -1 1024 1024 1024 1024
After Edge Count (CP80) 1024 1024 1024 1024 1024 -1 -1 -1 1024 -1 -1 -1 1024 1024 1024 1024
lpGBT Phase Ch1 6 6 6 7 7 -1 -1 -1 7 -1 6 6 6 6 6 6
lpGBT Phase Ch2 6 6 6 7 7 7 7 7 7 7 -1 6 6 6 6 6
lpGBT Phase Ch3 6 6 6 7 7 -1 -1 -1 7 -1 6 6 6 6 6 6
lpGBT Phase Ch4 6 6 6 7 7 -1 -1 -1 7 -1 -1 6 6 6 6 6
lpGBT Phase Ch5 6 6 6 7 7 7 7 7 7 7 7 6 6 6 6 6
lpGBT Phase Ch6 6 6 6 7 7 7 7 7 7 7 -1 6 6 6 6 6
lpGBT Phase Ch7 6 6 6 7 7 -1 -1 -1 7 -1 -1 -1 6 6 6 6
lpGBT Phase Ch8 6 6 6 7 7 7 7 7 7 7 7 -1 6 6 6 6

Pedestal Results

ASIC Channel Mean Baseline RMS Run

5 MHz Sine Results

ASIC Channel Run meanENOB mean SFDR mean SNR mean SINAD
699 channel1 2738 11.768286 84.126926 73.225317 72.605082
699 channel2 2738 10.962467 83.497361 67.965478 67.754049
699 channel4 2738 11.653543 79.646556 73.069654 71.914328

Pulse Results

Channel ENERGY RMS from OFCs ENERGY RMS from peak Measurements Run TIMING dist mean TIMING dist std a_i b_i mean ENERGY from OFCs mean ENERGY from peak
channel5 7.51417 - - 2738 0.00894 0.03654 [0.14911, 0.24144, 0.58924, 0.32866, 0.27542] [8.05309, -25.98937, 5.51779, 6.47364, 3.71759] 24419.05300 -
channel6 137.42334 - - 2738 0.00032 0.27741 [0.17013, 0.26883, 0.59514, 0.32126, 0.2833] [7.50633, -26.13758, 6.1852, 4.89085, 5.75104] 24183.31950 -
channel7 129.72936 - - 2738 0.20219 0.21282 [0.17013, 0.26883, 0.59514, 0.32126, 0.2833] [7.50633, -26.13758, 6.1852, 4.89085, 5.75104] 23607.06377 -
channel8 6.99147 - - 2738 -0.01511 0.05530 [0.14911, 0.24144, 0.58924, 0.32866, 0.27542] [8.05309, -25.98937, 5.51779, 6.47364, 3.71759] 23984.81260 -

SAR calib vals

channel1 3310.0 1891.41 946.71 592.30 355.56 237.29 118.20 202.45 116.27 57.99 29.12 21.71 14.51 9.15 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3310.0 1891.17 946.59 592.18 355.57 237.28 118.18 202.76 116.32 58.02 29.35 22.04 14.81 9.29 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3310.0 1891.54 947.01 592.29 355.64 237.33 118.31 203.63 116.88 58.26 29.29 21.97 14.50 9.25 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3310.0 1891.26 946.86 592.43 355.45 237.32 118.21 205.21 117.83 58.78 29.76 22.88 15.54 9.86 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3310.0 1891.70 947.05 592.41 355.60 237.42 118.12 200.90 115.30 57.54 29.04 21.65 14.59 9.07 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3310.0 1891.21 946.65 592.01 355.49 237.06 118.23 201.77 115.95 57.57 29.15 21.71 14.60 9.12 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3310.0 1891.18 946.44 592.00 355.48 237.33 118.23 201.13 115.45 57.34 28.84 21.35 14.14 8.79 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3310.0 1891.24 946.61 592.21 355.57 237.26 118.21 201.36 115.57 57.62 29.16 21.75 14.56 9.13 6.0 4.0 2.0 1.0 0.5 0.25

Unscaled SAR calib vals

channel1 3615.79 2066.14 1034.17 647.02 388.41 259.21 129.12 221.15 127.01 63.35 31.81 23.72 15.85 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3561.29 2034.75 1018.45 637.14 382.56 255.29 127.15 218.15 125.15 62.43 31.58 23.71 15.93 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3577.19 2044.23 1023.45 640.10 384.35 256.49 127.86 220.07 126.31 62.96 31.65 23.74 15.67 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3355.75 1917.40 959.95 600.62 360.36 240.60 119.84 208.05 119.46 59.59 30.17 23.20 15.75 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3649.06 2085.48 1044.06 653.09 392.03 261.74 130.22 221.48 127.11 63.43 32.01 23.87 16.08 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3630.65 2074.42 1038.35 649.36 389.93 260.03 129.68 221.32 127.18 63.15 31.97 23.81 16.01 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3765.99 2151.71 1076.82 673.56 404.45 270.03 134.52 228.84 131.35 65.24 32.81 24.29 16.09 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3625.81 2071.69 1036.93 648.71 389.49 259.90 129.49 220.57 126.60 63.12 31.94 23.83 15.95 10.0 6.0 4.0 2.0 1.0 0.5 0.25

Mdac calib vals

channel1 4066.56 4068.12 4066.36 4067.30 4067.97 4066.89 4066.71 4064.86
channel2 4088.26 4089.38 4091.13 4090.72 4091.00 4089.00 4089.10 4087.80
channel3 4098.61 4100.58 4099.62 4098.89 4101.12 4100.09 4099.40 4097.23
channel4 4094.14 4098.16 4097.47 4097.71 4099.10 4098.04 4096.09 4093.87
channel5 4020.35 4021.48 4020.43 4020.73 4022.70 4021.74 4021.26 4020.38
channel6 4038.80 4040.76 4040.83 4040.54 4041.93 4040.87 4038.55 4037.83
channel7 4010.87 4014.28 4014.80 4016.14 4015.60 4014.93 4014.24 4013.20
channel8 4044.42 4046.05 4046.61 4046.36 4048.96 4046.63 4045.75 4044.70

Unscaled Mdac calib vals

channel1 -29.44 4068.12 4066.36 4067.30 4067.97 4066.89 4066.71 4064.86
channel2 -7.74 4089.38 4091.13 4090.72 4091.00 4089.00 4089.10 4087.80
channel3 2.61 4100.58 4099.62 4098.89 4101.12 4100.09 4099.40 4097.23
channel4 -1.86 4098.16 4097.47 4097.71 4099.10 4098.04 4096.09 4093.87
channel5 -75.65 4021.48 4020.43 4020.73 4022.70 4021.74 4021.26 4020.38
channel6 -57.20 4040.76 4040.83 4040.54 4041.93 4040.87 4038.55 4037.83
channel7 -85.13 4014.28 4014.80 4016.14 4015.60 4014.93 4014.24 4013.20
channel8 -51.58 4046.05 4046.61 4046.36 4048.96 4046.63 4045.75 4044.70

(click on a plot to zoom...)

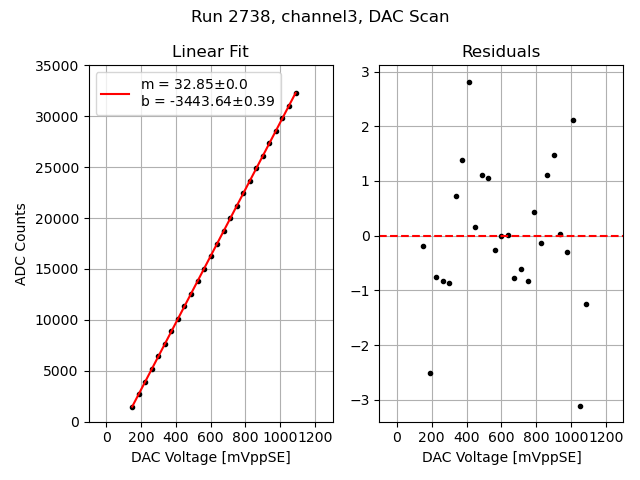

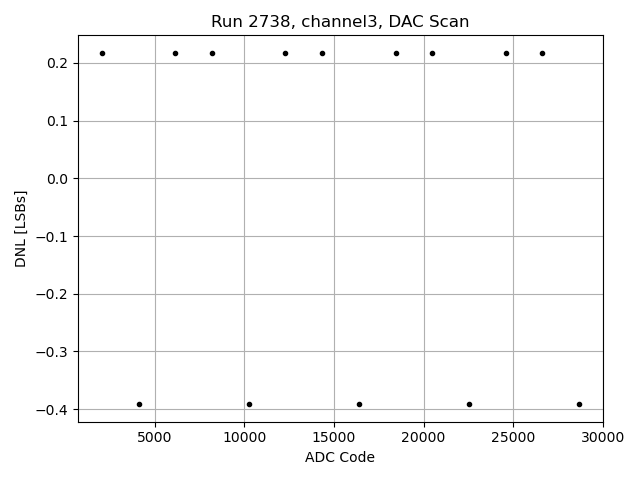

Pedestal Distribution DAC Linearity and Residuals DAC RMS DAC DNL

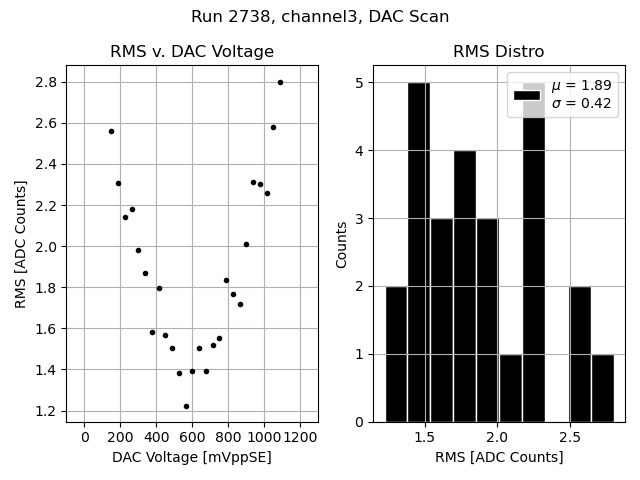

Channel 3

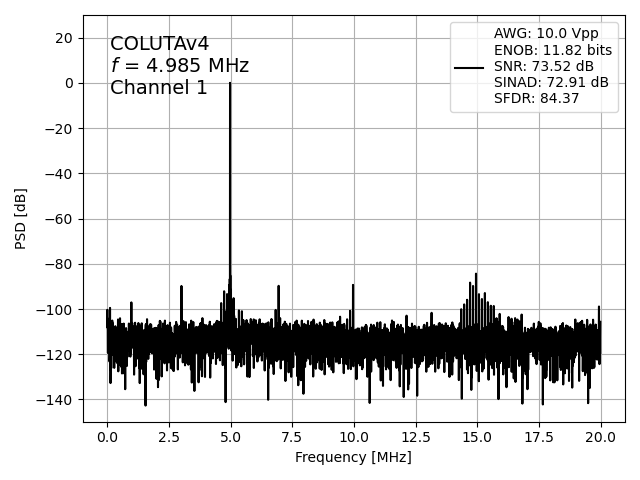

Pedestal Distribution Raw Sine Samples Sine FFT Sine Fitted

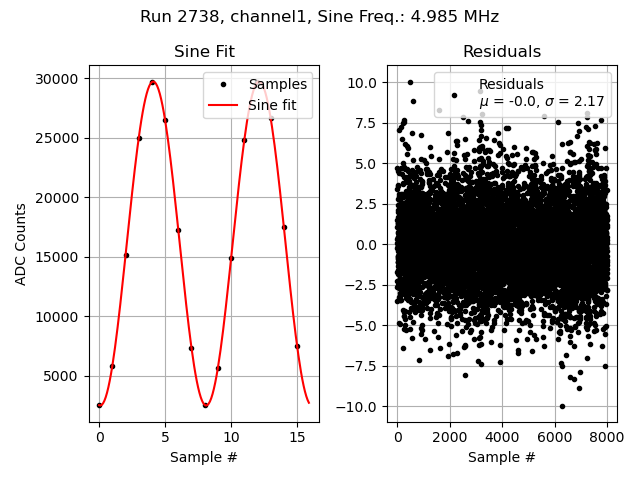

Channel 1
Channel 2

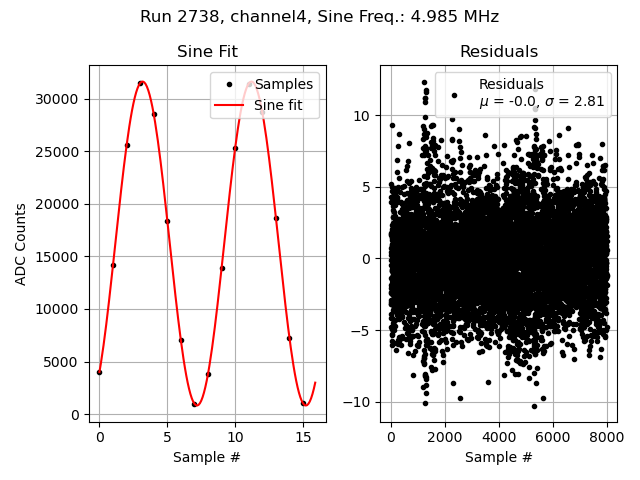

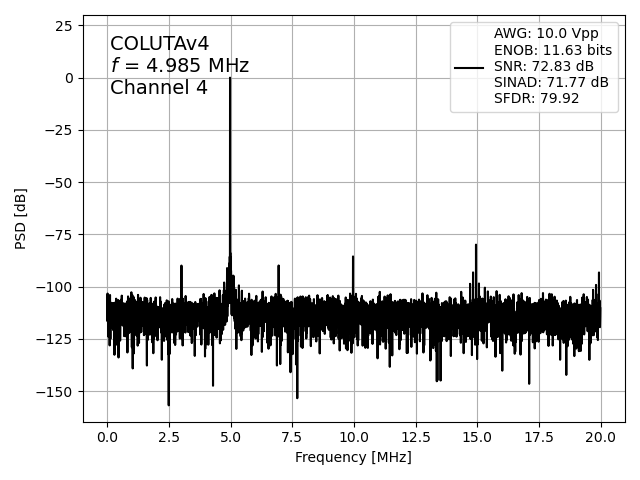

Channel 4

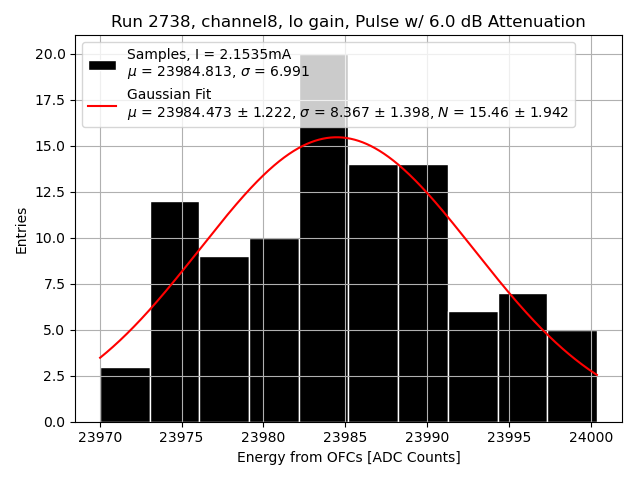

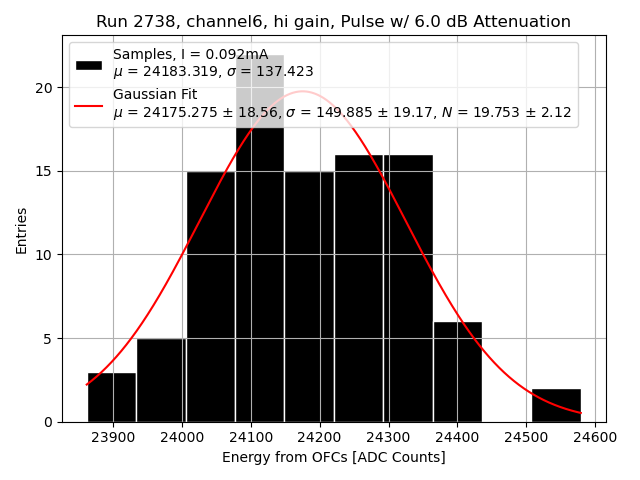

Raw Pulse Data (all measurements) Average interleaved pulse train Energy from OFCs Timing from OFCs

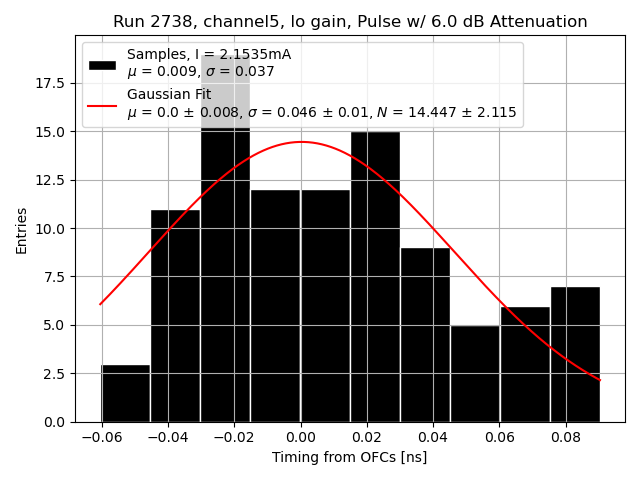

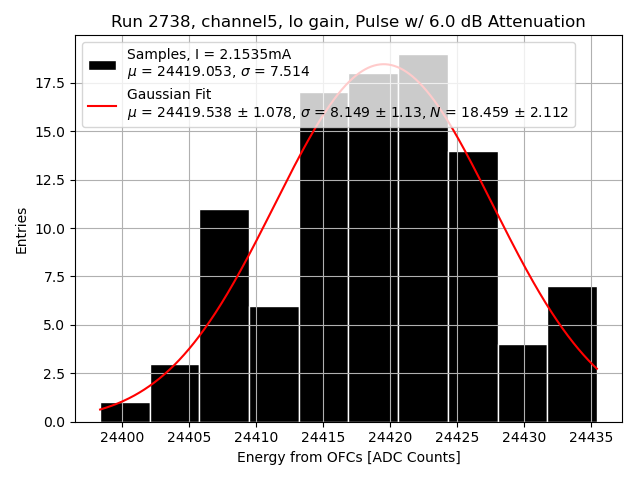

Channel 5
Channel 6

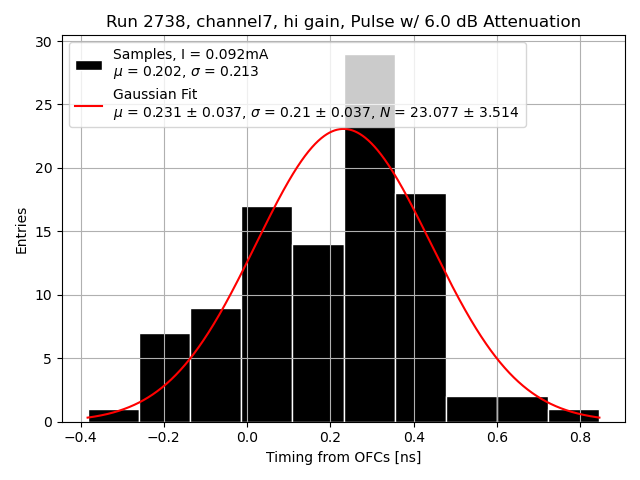

Channel 7

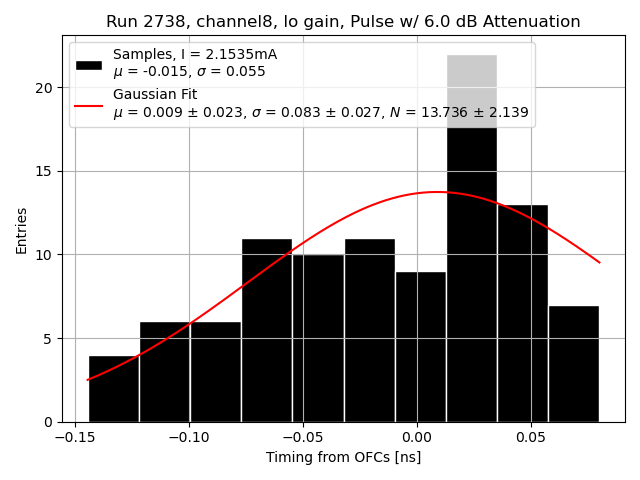

Channel 8
