Per-chip Measurements

ASIC 008

Power Supply Measurements

Pre/Post Config Voltage Current
pre 4.0 1.9900
pre 8.0 0.4048
post 4.0 2.6870
post 8.0 0.4059

Serializer Test

channel1 pass
channel2 pass
channel3 pass
channel4 pass
channel5 pass
channel6 pass
channel7 pass
channel8 pass

Clock Scan

Clock scan pass fraction = 0.4375

Before Edge Count (CP40) 1024 1024 1024 1024 1024 1024 1024 1024 1024 1024 -1 -1 1024 1024 1024 1024
After Edge Count (CP40) 1024 1024 1024 0 0 0 0 0 0 0 -1 -1 1024 1024 1024 1024
Before Edge Count(CP80) 1024 1024 1024 1024 1024 -1 -1 -1 1024 -1 -1 -1 1024 1024 1024 1024
After Edge Count (CP80) 1024 1024 1024 1024 1024 -1 -1 -1 1024 -1 -1 -1 1024 1024 1024 1024
lpGBT Phase Ch1 3 3 3 4 4 -1 -1 4 4 -1 -1 3 3 3 3 3
lpGBT Phase Ch2 3 3 3 4 4 4 4 4 4 4 -1 3 3 3 3 3
lpGBT Phase Ch3 3 3 3 4 4 -1 -1 -1 4 -1 -1 3 3 3 3 3
lpGBT Phase Ch4 3 3 3 4 4 -1 -1 -1 4 -1 -1 3 3 3 3 3
lpGBT Phase Ch5 3 3 3 4 4 4 4 4 4 4 -1 -1 3 3 3 3
lpGBT Phase Ch6 3 3 3 4 4 -1 -1 -1 4 -1 -1 -1 3 3 3 3
lpGBT Phase Ch7 3 3 3 4 4 -1 -1 -1 4 -1 -1 -1 3 3 3 3
lpGBT Phase Ch8 3 3 3 4 4 4 4 4 4 4 -1 -1 3 3 3 3

Pedestal Results

ASIC Channel Mean Baseline RMS Run

5 MHz Sine Results

ASIC Channel Run meanENOB mean SFDR mean SNR mean SINAD
008 channel1 2804 11.890705 84.928353 73.926811 73.342044
008 channel2 2804 10.919321 81.196867 67.812290 67.494312
008 channel4 2804 11.746159 83.289522 73.186694 72.471879

Pulse Results

Channel ENERGY RMS from OFCs ENERGY RMS from peak Measurements Run TIMING dist mean TIMING dist std a_i b_i mean ENERGY from OFCs mean ENERGY from peak
channel5 7.90832 - - 2804 -0.00002 0.03832 [0.13813, 0.23053, 0.58845, 0.32342, 0.27335] [8.20897, -26.32258, 6.00486, 5.5068, 5.16444] 24540.49794 -
channel6 134.81895 - - 2804 0.00516 0.19335 [0.14021, 0.26465, 0.59218, 0.31901, 0.26773] [8.0151, -26.72641, 7.35255, 4.96761, 6.65369] 24071.84820 -
channel7 140.00787 - - 2804 0.22991 0.35183 [0.14021, 0.26465, 0.59218, 0.31901, 0.26773] [8.0151, -26.72641, 7.35255, 4.96761, 6.65369] 23861.19334 -
channel8 6.75135 - - 2804 0.18237 0.03408 [0.13813, 0.23053, 0.58845, 0.32342, 0.27335] [8.20897, -26.32258, 6.00486, 5.5068, 5.16444] 24103.84457 -

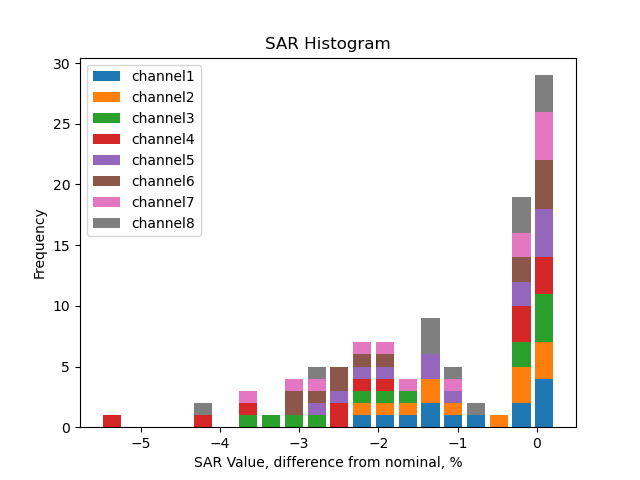

SAR calib vals

channel1 3310.0 1891.18 947.14 592.39 355.49 237.33 118.25 202.78 116.52 58.02 29.29 21.89 14.67 9.13 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3310.0 1890.83 946.26 592.08 355.29 237.26 118.26 204.03 117.17 58.38 29.48 21.88 14.51 9.04 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3310.0 1891.03 946.62 592.18 355.42 237.32 118.30 202.43 116.08 57.63 29.11 21.54 14.25 8.93 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3310.0 1890.56 946.41 591.98 355.50 237.16 118.14 202.12 115.82 57.72 29.05 21.36 14.18 8.74 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3310.0 1890.82 946.70 592.18 355.65 237.31 118.24 201.79 115.61 57.51 29.22 21.78 14.63 9.12 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3310.0 1890.93 946.73 591.98 355.44 237.20 118.19 202.14 115.79 57.68 29.03 21.58 14.35 8.96 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3310.0 1890.77 946.66 592.19 355.31 237.25 118.27 203.01 116.45 57.95 29.25 21.59 14.33 8.91 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3310.0 1891.01 946.48 592.29 355.35 237.28 118.24 204.28 117.15 58.42 29.40 21.87 14.39 8.85 6.0 4.0 2.0 1.0 0.5 0.25

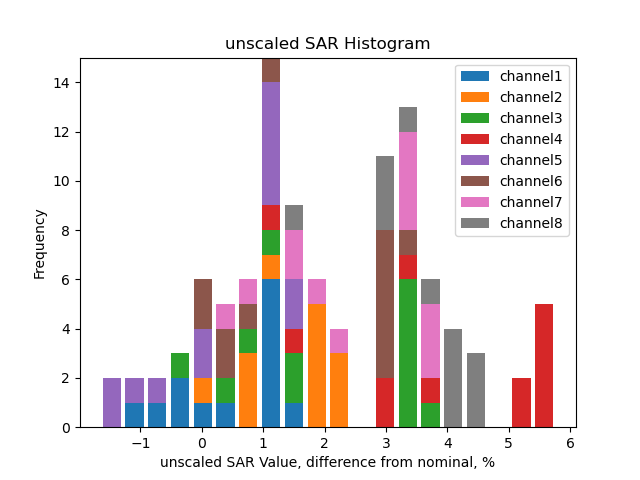

Unscaled SAR calib vals

channel1 3626.45 2071.98 1037.69 649.03 389.48 260.02 129.55 222.17 127.66 63.57 32.09 23.98 16.07 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3661.87 2091.83 1046.85 655.02 393.06 262.48 130.83 225.72 129.63 64.59 32.61 24.21 16.05 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3706.04 2117.29 1059.88 663.03 397.95 265.72 132.45 226.65 129.97 64.52 32.59 24.12 15.95 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3785.61 2162.21 1082.40 677.04 406.58 271.24 135.11 231.16 132.46 66.01 33.22 24.43 16.22 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3629.50 2073.33 1038.08 649.34 389.98 260.22 129.65 221.27 126.77 63.06 32.04 23.88 16.04 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3695.21 2110.99 1056.91 660.87 396.81 264.81 131.94 225.67 129.26 64.39 32.41 24.09 16.02 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3713.41 2121.21 1062.03 664.36 398.61 266.16 132.68 227.75 130.64 65.01 32.81 24.22 16.08 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3740.92 2137.19 1069.70 669.40 401.61 268.17 133.63 230.88 132.40 66.02 33.23 24.72 16.26 10.0 6.0 4.0 2.0 1.0 0.5 0.25

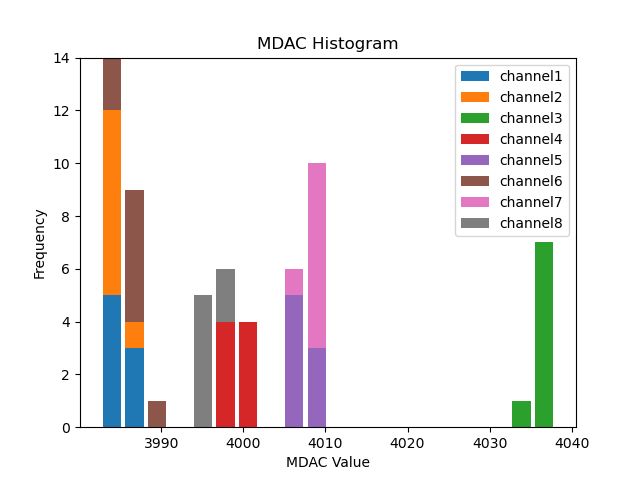

Mdac calib vals

channel1 3984.24 3986.93 3986.63 3986.87 3987.37 3985.43 3985.41 3983.95
channel2 3983.95 3985.95 3986.02 3986.15 3988.24 3986.58 3985.72 3984.33
channel3 4037.54 4038.44 4038.54 4038.18 4039.44 4038.15 4038.05 4036.43
channel4 3999.64 4001.66 4001.84 4001.19 4002.15 3999.81 3999.42 3998.96
channel5 4007.64 4009.35 4008.54 4008.86 4009.93 4009.02 4008.80 4007.01
channel6 3986.59 3988.36 3988.23 3987.94 3989.68 3986.91 3987.44 3986.00
channel7 4008.33 4011.07 4010.96 4010.42 4011.42 4009.16 4009.63 4009.14
channel8 3996.26 3997.93 3996.98 3997.40 3998.67 3997.34 3997.40 3996.92

Unscaled Mdac calib vals

channel1 -111.76 3986.93 3986.63 3986.87 3987.37 3985.43 3985.41 3983.95
channel2 -112.05 3985.95 3986.02 3986.15 3988.24 3986.58 3985.72 3984.33
channel3 -58.46 4038.44 4038.54 4038.18 4039.44 4038.15 4038.05 4036.43
channel4 -96.36 4001.66 4001.84 4001.19 4002.15 3999.81 3999.42 3998.96
channel5 -88.36 4009.35 4008.54 4008.86 4009.93 4009.02 4008.80 4007.01
channel6 -109.41 3988.36 3988.23 3987.94 3989.68 3986.91 3987.44 3986.00
channel7 -87.67 4011.07 4010.96 4010.42 4011.42 4009.16 4009.63 4009.14
channel8 -99.74 3997.93 3996.98 3997.40 3998.67 3997.34 3997.40 3996.92

(click on a plot to zoom...)

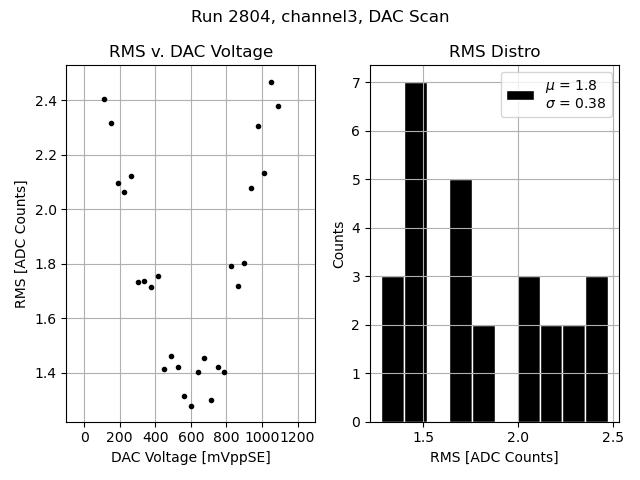

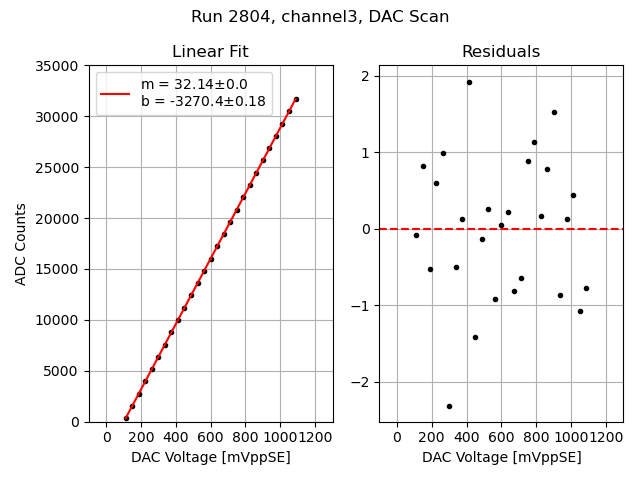

Pedestal Distribution DAC Linearity and Residuals DAC RMS DAC DNL
Channel 3

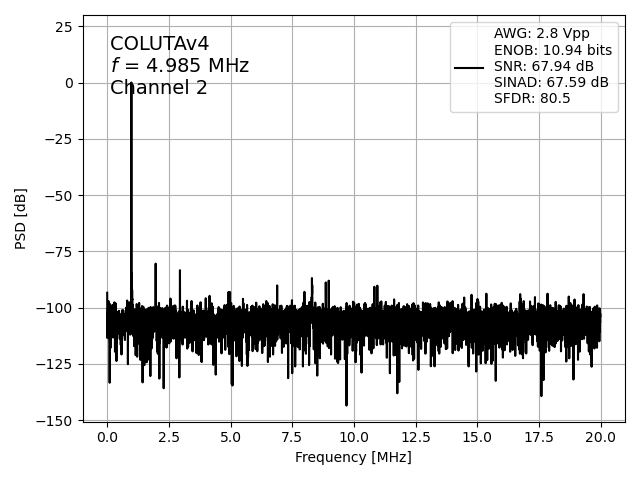

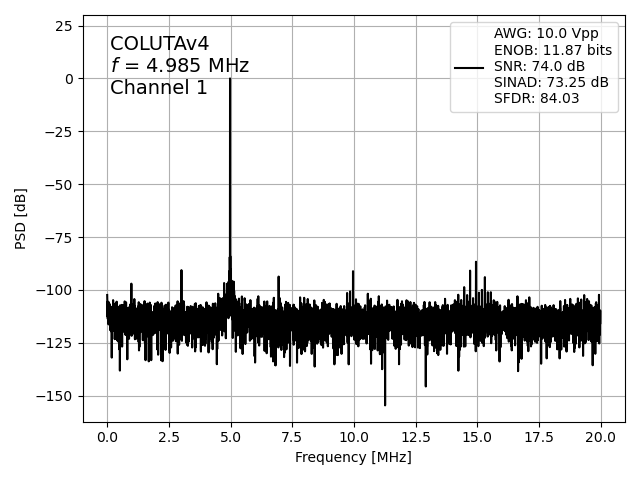

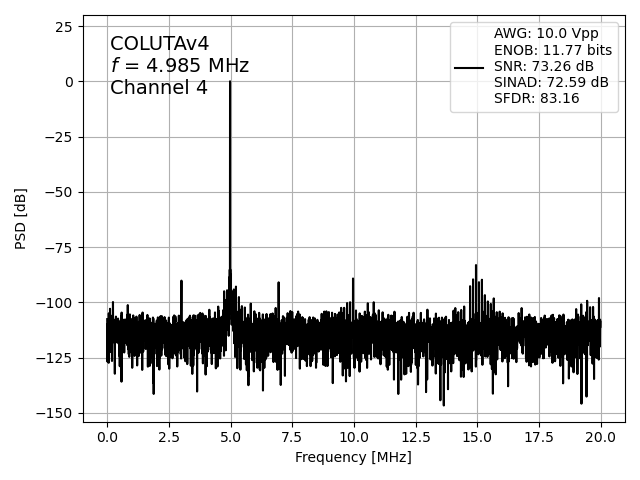

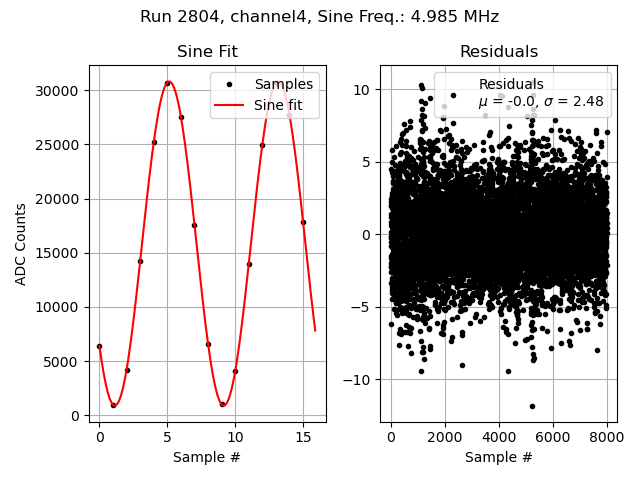

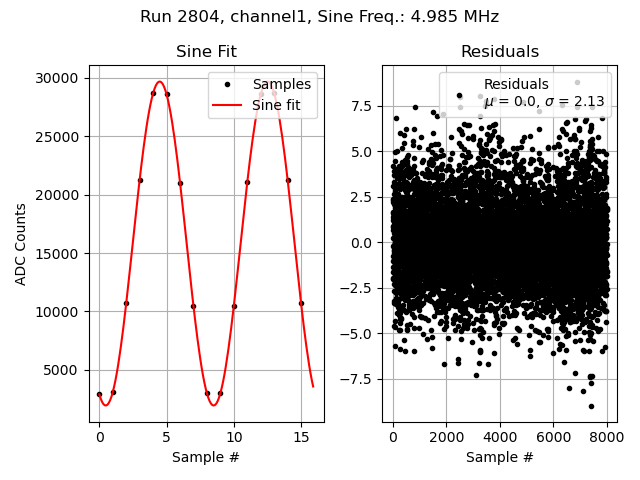

Pedestal Distribution Raw Sine Samples Sine FFT Sine Fitted
Channel 1
Channel 2
Channel 4

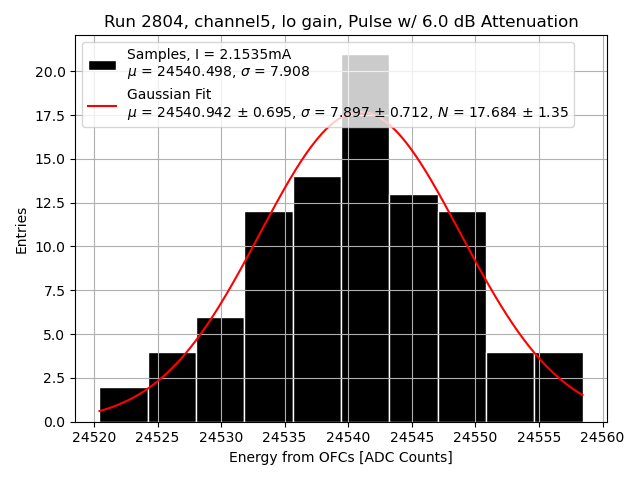

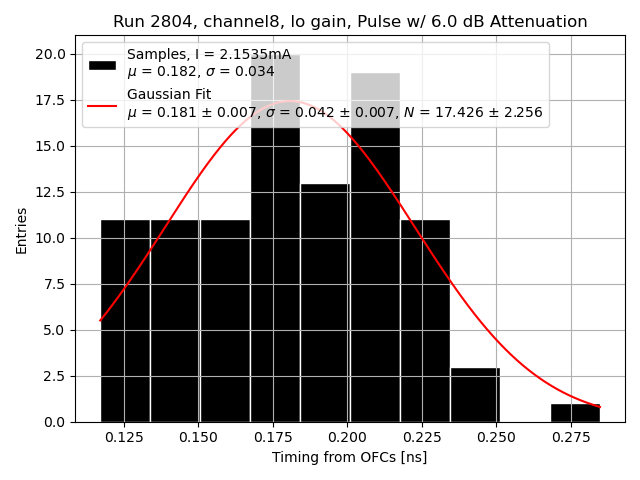

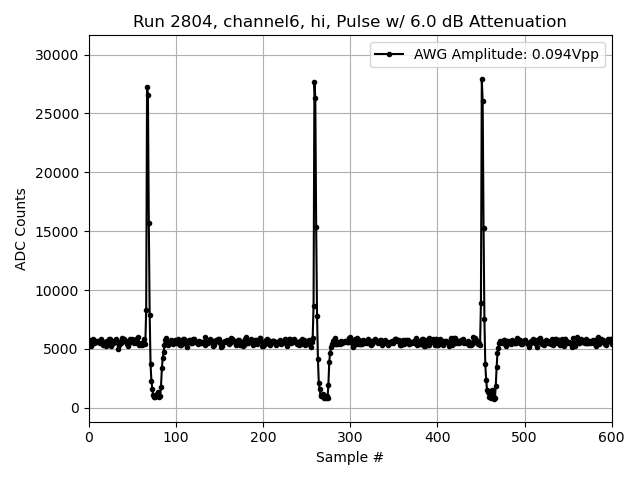

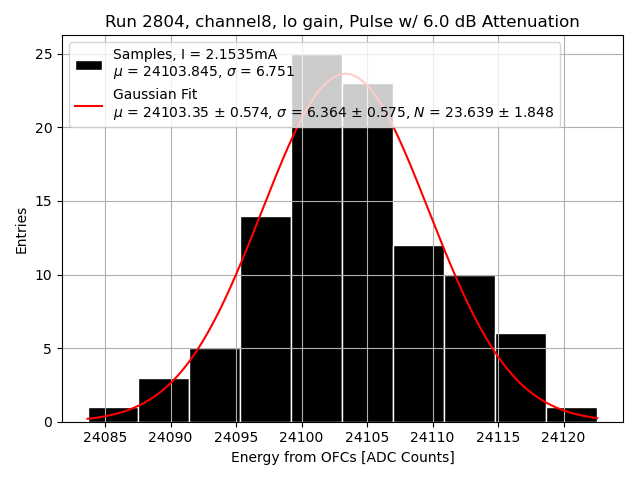

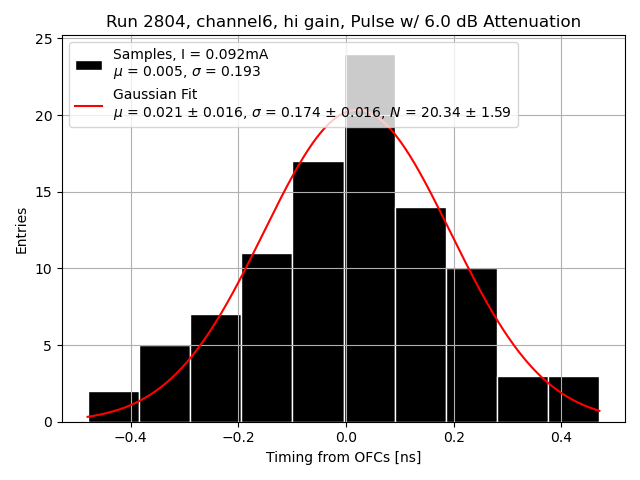

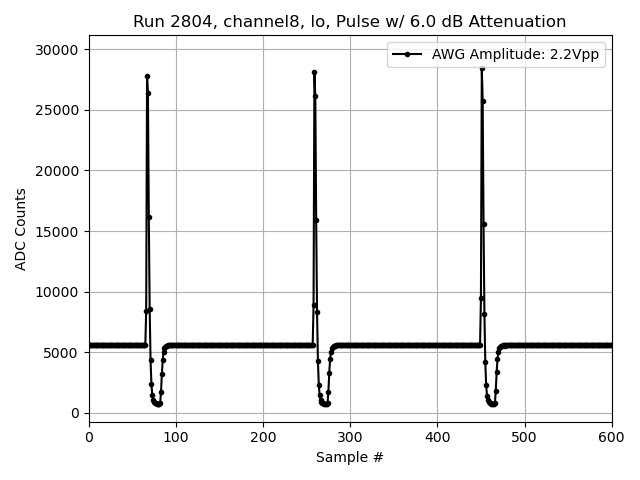

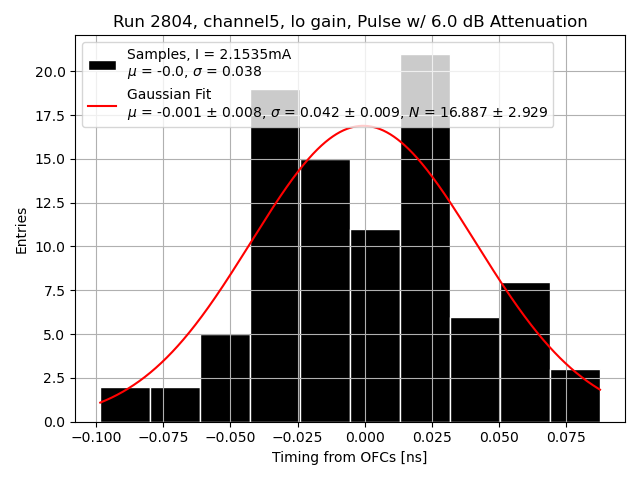

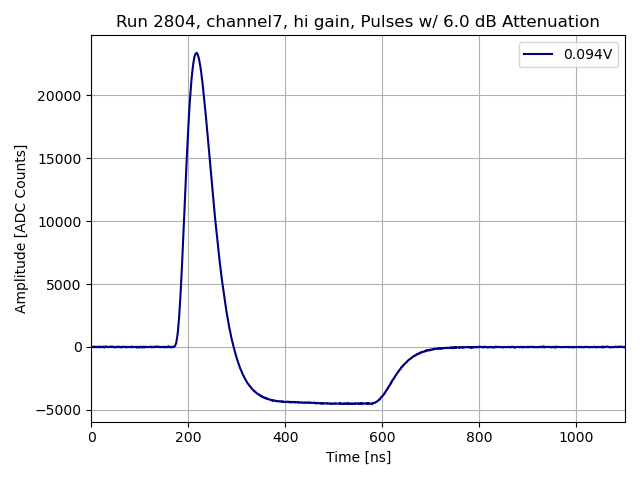

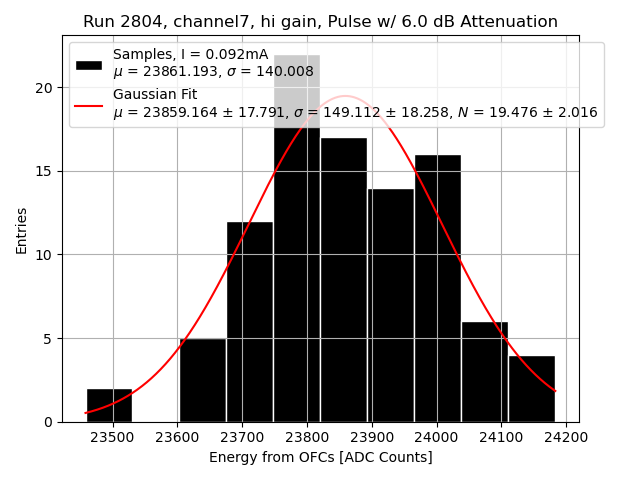

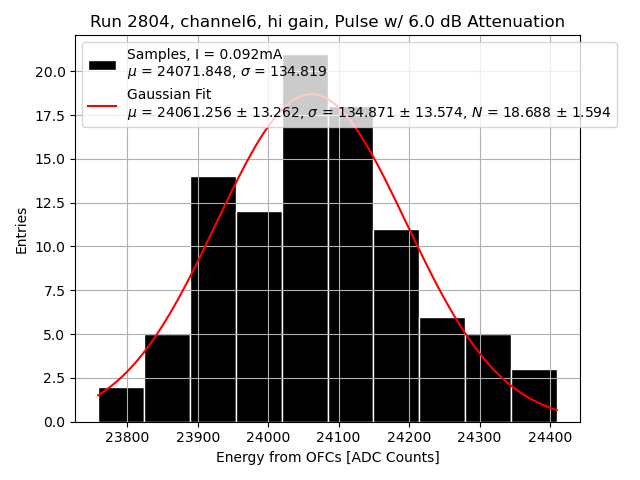

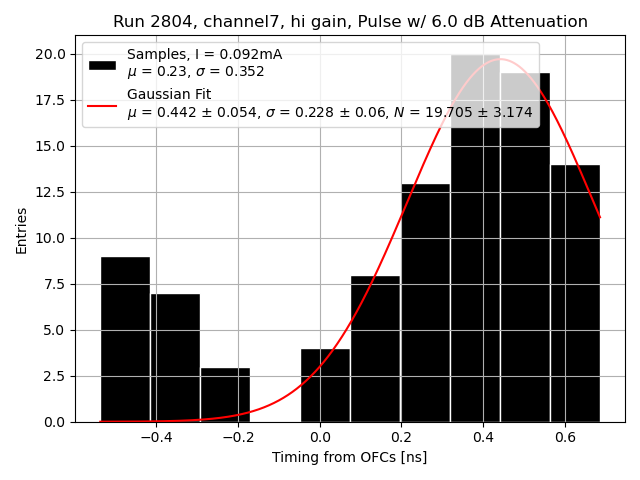

Raw Pulse Data (all measurements) Average interleaved pulse train Energy from OFCs Timing from OFCs
