Per-chip Measurements

ASIC 360

Power Supply Measurements

Pre/Post Config Voltage Current
pre 4.0 2.6730
pre 8.0 0.4055
post 4.0 2.6880
post 8.0 0.4066

Serializer Test

channel1 pass
channel2 pass
channel3 pass
channel4 pass
channel5 pass
channel6 pass
channel7 pass
channel8 pass

Clock Scan

Clock scan pass fraction = 0.4375

Before Edge Count (CP40) 1024 1024 1024 1024 1024 1024 1024 1024 1024 1024 -1 -1 1024 1024 1024 1024
After Edge Count (CP40) 1024 1024 1024 0 0 0 0 0 0 0 -1 -1 1024 1024 1024 1024
Before Edge Count(CP80) 1024 1024 1024 1024 1024 -1 -1 -1 1024 -1 -1 -1 1024 1024 1024 1024
After Edge Count (CP80) 1024 1024 1024 1024 1024 -1 -1 -1 1024 -1 -1 -1 1024 1024 1024 1024
lpGBT Phase Ch1 1 1 1 2 2 2 2 2 2 2 -1 1 1 1 1 1
lpGBT Phase Ch2 1 1 1 2 2 2 2 2 2 2 -1 1 1 1 1 1
lpGBT Phase Ch3 1 1 1 2 2 -1 -1 -1 2 -1 -1 1 1 1 1 1
lpGBT Phase Ch4 1 1 1 2 2 -1 -1 -1 2 -1 -1 1 1 1 1 1
lpGBT Phase Ch5 1 1 1 2 2 2 2 2 2 2 -1 -1 1 1 1 1
lpGBT Phase Ch6 1 1 1 2 2 -1 -1 -1 2 -1 -1 1 1 1 1 1
lpGBT Phase Ch7 1 1 1 2 2 -1 -1 -1 2 -1 -1 -1 1 1 1 1
lpGBT Phase Ch8 1 1 1 2 2 2 2 2 2 2 -1 -1 1 1 1 1

Pedestal Results

ASIC Channel Mean Baseline RMS Run

5 MHz Sine Results

ASIC Channel Run meanENOB mean SFDR mean SNR mean SINAD
360 channel1 2806 11.863789 84.640311 73.782847 73.180012
360 channel2 2806 10.934604 81.912613 67.869589 67.586319
360 channel4 2806 11.778941 82.901541 73.466187 72.669225

Pulse Results

Channel ENERGY RMS from OFCs ENERGY RMS from peak Measurements Run TIMING dist mean TIMING dist std a_i b_i mean ENERGY from OFCs mean ENERGY from peak
channel5 7.56629 - - 2806 0.00469 0.05263 [0.13786, 0.24431, 0.58406, 0.32054, 0.27478] [8.41723, -26.35071, 6.89535, 5.42586, 4.82974] 24593.09000 -
channel6 134.49352 - - 2806 0.00011 0.24097 [0.15319, 0.25602, 0.5963, 0.31323, 0.27788] [8.24311, -25.91954, 8.15094, 4.5587, 5.93594] 24163.47750 -
channel7 117.41417 - - 2806 0.07578 0.39959 [0.15319, 0.25602, 0.5963, 0.31323, 0.27788] [8.24311, -25.91954, 8.15094, 4.5587, 5.93594] 23926.81387 -
channel8 6.93217 - - 2806 0.16117 0.05426 [0.13786, 0.24431, 0.58406, 0.32054, 0.27478] [8.41723, -26.35071, 6.89535, 5.42586, 4.82974] 24298.43341 -

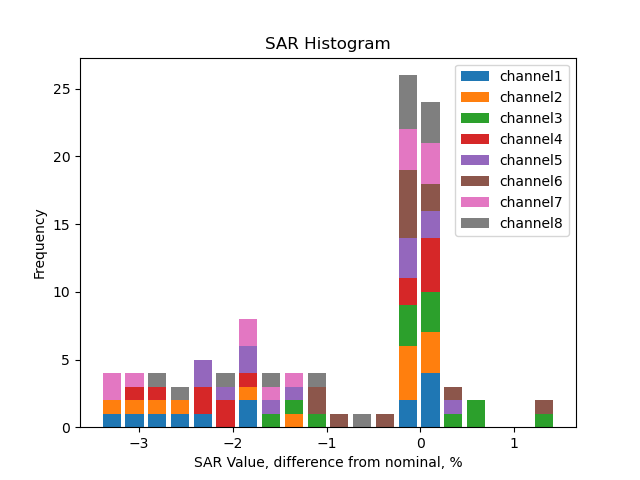

SAR calib vals

channel1 3310.0 1891.74 946.75 592.07 355.38 237.18 118.19 200.42 115.05 57.36 28.86 21.78 14.52 9.03 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3310.0 1891.19 946.39 592.04 355.52 237.22 118.29 201.02 115.35 57.49 29.02 21.48 14.58 9.24 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3310.0 1890.98 946.44 592.23 355.51 237.28 118.23 203.95 117.07 58.43 29.59 22.31 14.90 9.38 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3310.0 1891.30 946.96 592.16 355.29 237.21 118.20 202.34 115.91 57.76 29.07 21.49 14.39 9.05 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3310.0 1891.30 946.55 591.96 355.70 237.29 118.09 202.47 116.17 57.86 29.22 21.73 14.55 9.08 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3310.0 1891.13 946.66 591.87 355.40 237.28 118.29 204.75 117.46 58.47 29.48 22.15 14.77 9.36 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3310.0 1891.02 946.20 591.91 355.26 237.10 118.16 203.31 116.74 58.13 29.12 21.53 14.29 8.94 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3310.0 1891.23 946.18 591.91 355.66 237.09 118.34 202.04 115.76 57.55 29.15 21.94 14.76 9.20 6.0 4.0 2.0 1.0 0.5 0.25

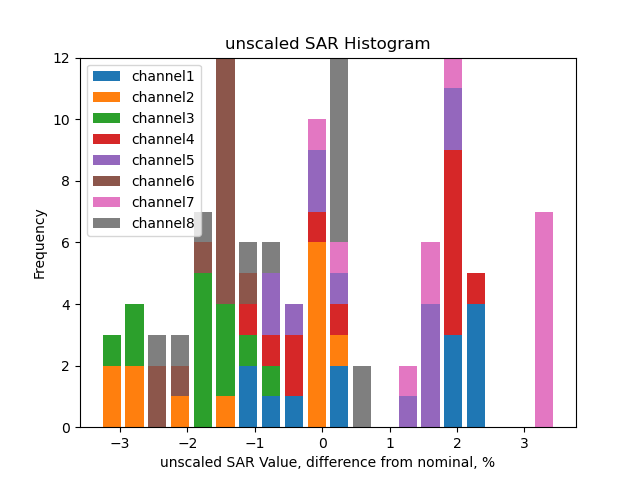

Unscaled SAR calib vals

channel1 3663.54 2093.80 1047.87 655.31 393.34 262.51 130.81 221.83 127.34 63.49 31.94 24.11 16.07 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3582.47 2046.87 1024.29 640.77 384.79 256.75 128.03 217.57 124.84 62.22 31.41 23.25 15.78 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3528.65 2015.89 1008.96 631.35 378.99 252.95 126.04 217.42 124.80 62.29 31.54 23.78 15.88 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3658.58 2090.47 1046.69 654.52 392.71 262.19 130.65 223.65 128.12 63.84 32.13 23.75 15.91 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3644.29 2082.31 1042.15 651.74 391.62 261.25 130.02 222.92 127.90 63.70 32.17 23.92 16.02 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3536.04 2020.27 1011.31 632.29 379.67 253.48 126.37 218.73 125.48 62.46 31.49 23.66 15.78 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3703.74 2115.97 1058.75 662.32 397.52 265.30 132.22 227.49 130.63 65.05 32.58 24.09 15.99 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3599.04 2056.38 1028.80 643.60 386.72 257.79 128.67 219.68 125.87 62.58 31.70 23.86 16.05 10.0 6.0 4.0 2.0 1.0 0.5 0.25

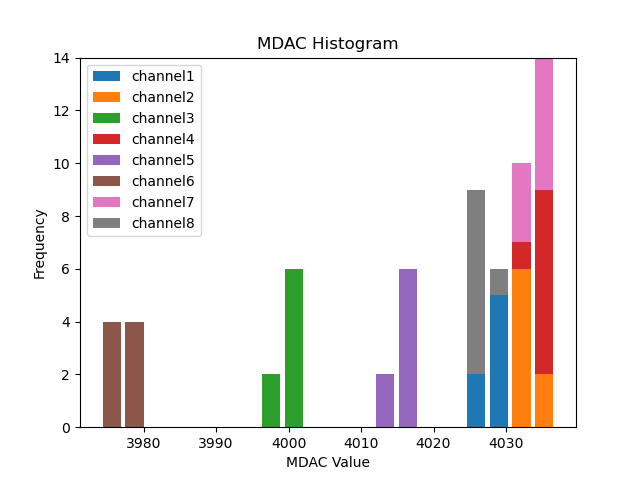

Mdac calib vals

channel1 4027.79 4029.78 4029.62 4029.48 4030.77 4029.70 4029.48 4027.87
channel2 4033.71 4035.45 4034.49 4034.88 4036.96 4034.39 4034.32 4032.21
channel3 3999.69 4002.51 4001.07 4001.27 4002.03 4000.78 4001.17 3998.68
channel4 4034.81 4037.79 4037.62 4037.38 4038.43 4036.18 4037.52 4035.57
channel5 4015.97 4018.71 4018.72 4017.52 4019.14 4017.98 4017.43 4016.41
channel6 3976.85 3980.07 3980.06 3978.91 3980.34 3977.68 3976.83 3975.58
channel7 4033.64 4035.80 4035.39 4035.51 4035.72 4036.25 4034.91 4034.27
channel8 4026.97 4027.83 4028.39 4028.48 4030.95 4028.55 4027.17 4026.84

Unscaled Mdac calib vals

channel1 -68.21 4029.78 4029.62 4029.48 4030.77 4029.70 4029.48 4027.87
channel2 -62.29 4035.45 4034.49 4034.88 4036.96 4034.39 4034.32 4032.21
channel3 -96.31 4002.51 4001.07 4001.27 4002.03 4000.78 4001.17 3998.68
channel4 -61.19 4037.79 4037.62 4037.38 4038.43 4036.18 4037.52 4035.57
channel5 -80.03 4018.71 4018.72 4017.52 4019.14 4017.98 4017.43 4016.41
channel6 -119.15 3980.07 3980.06 3978.91 3980.34 3977.68 3976.83 3975.58
channel7 -62.36 4035.80 4035.39 4035.51 4035.72 4036.25 4034.91 4034.27
channel8 -69.03 4027.83 4028.39 4028.48 4030.95 4028.55 4027.17 4026.84

(click on a plot to zoom...)

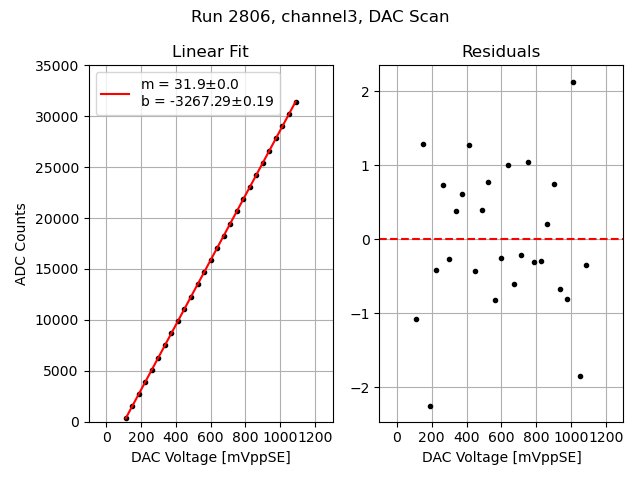

Pedestal Distribution DAC Linearity and Residuals DAC RMS DAC DNL

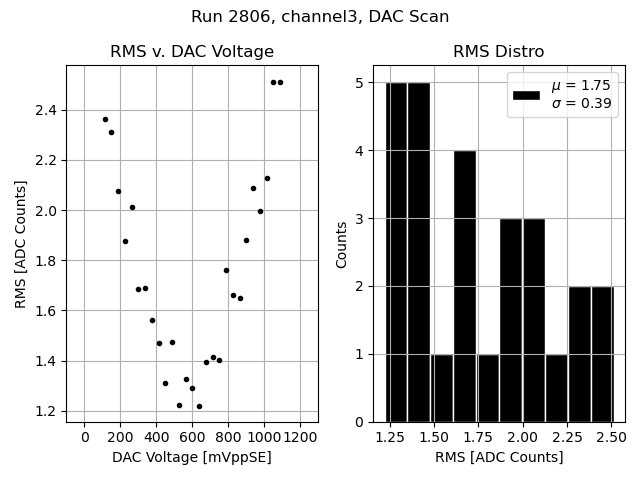

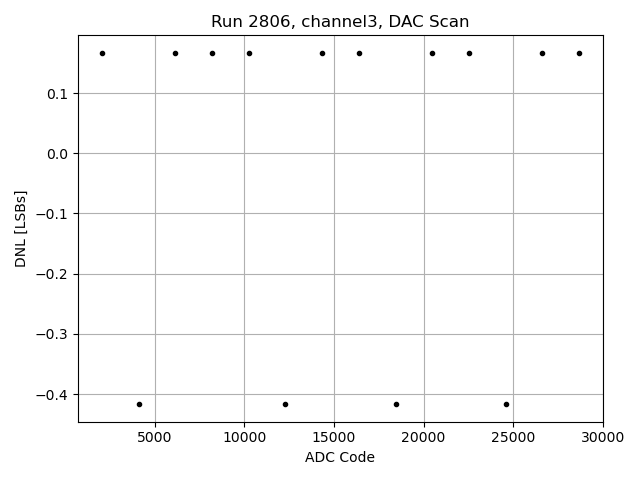

Channel 3

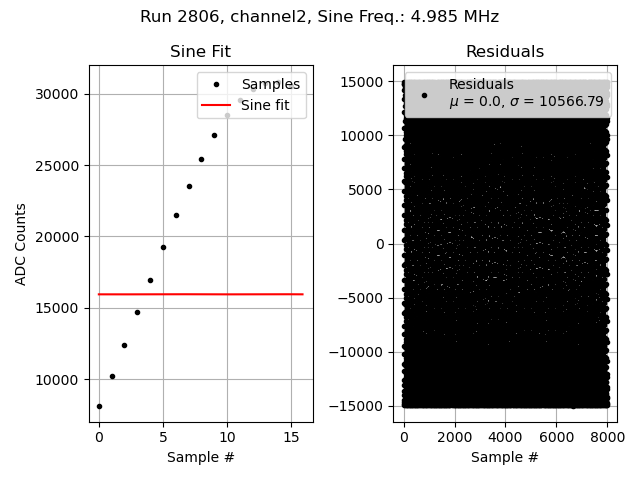

Pedestal Distribution Raw Sine Samples Sine FFT Sine Fitted

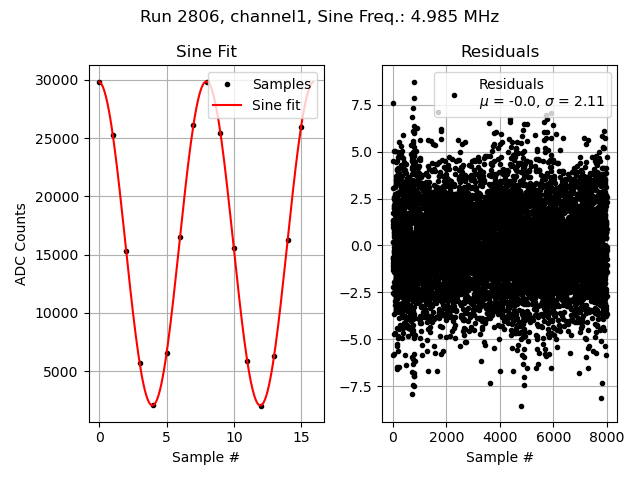

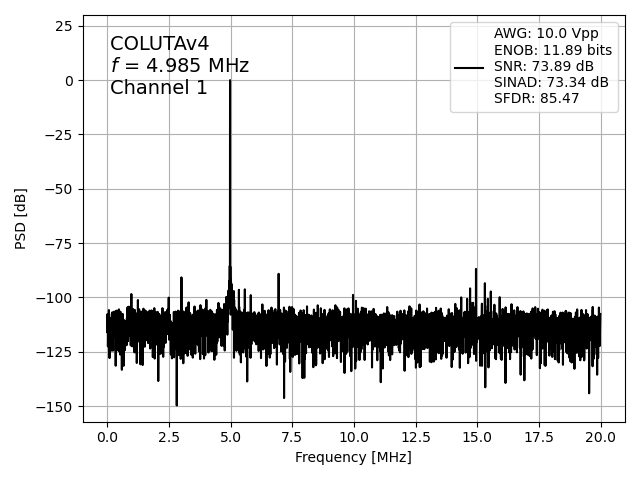

Channel 1

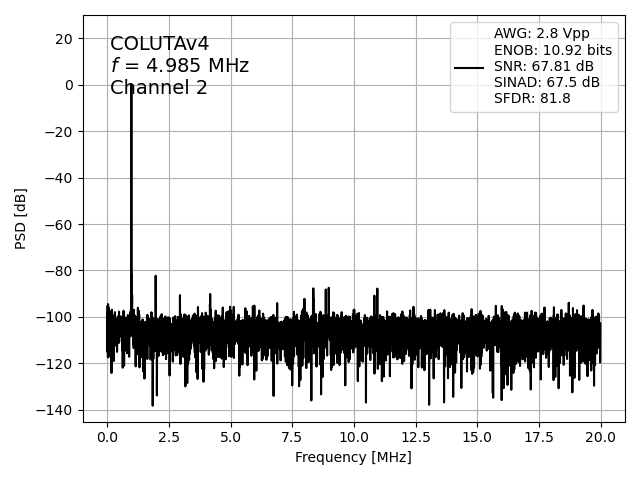

Channel 2

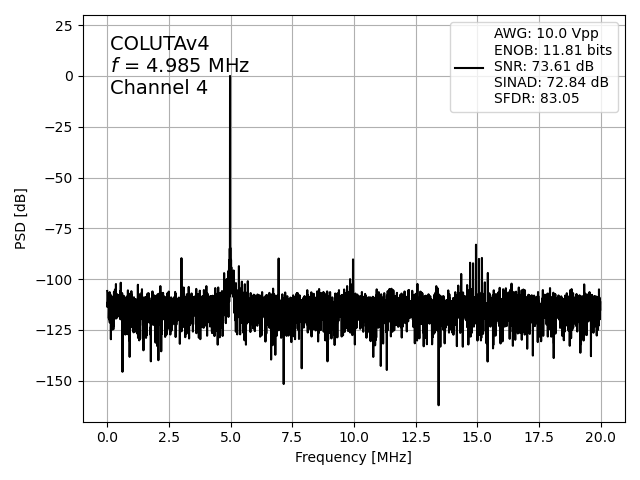

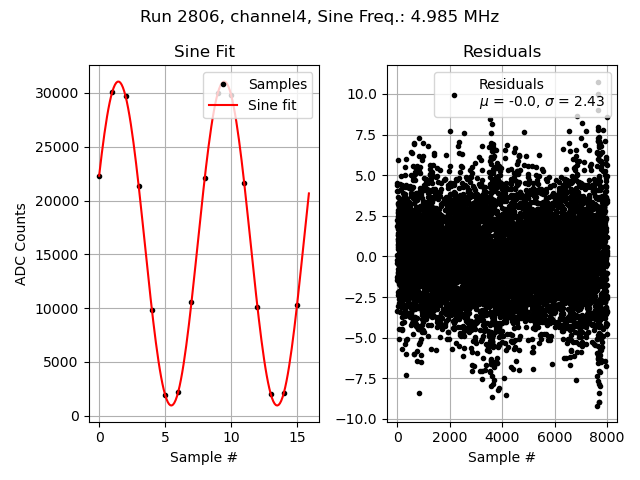

Channel 4

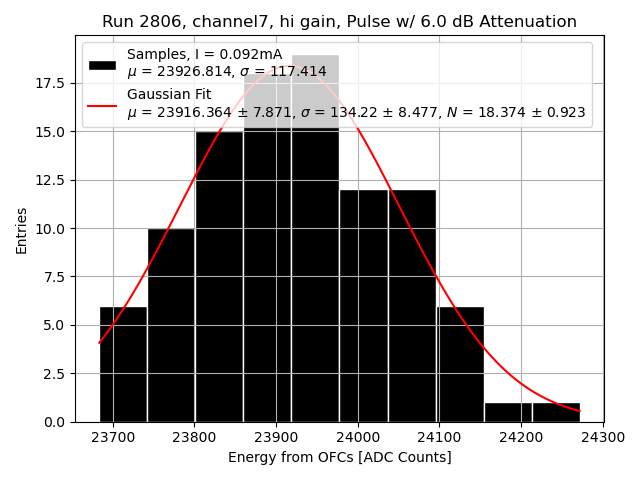

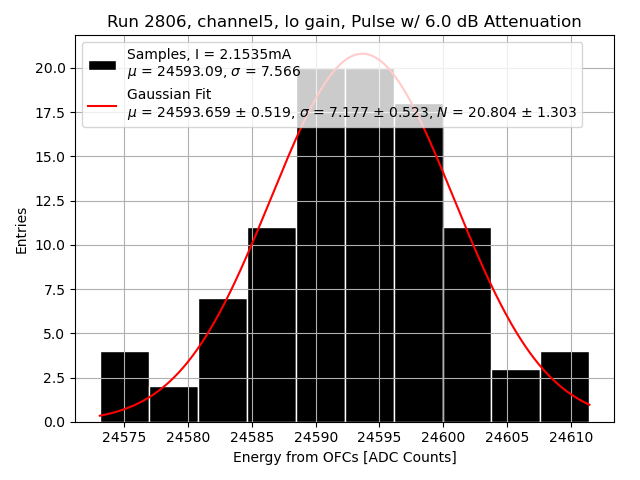

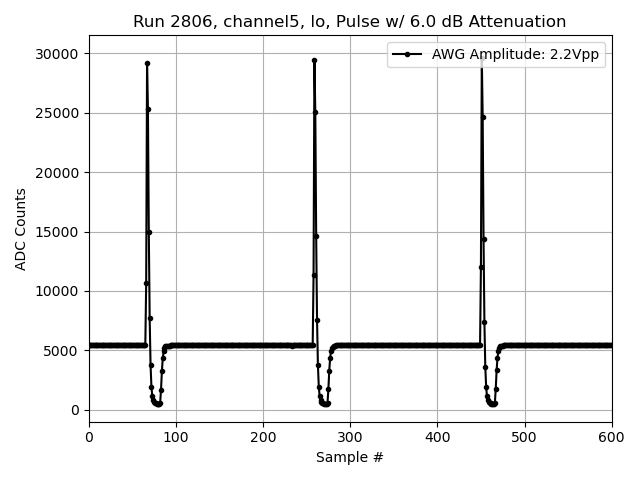

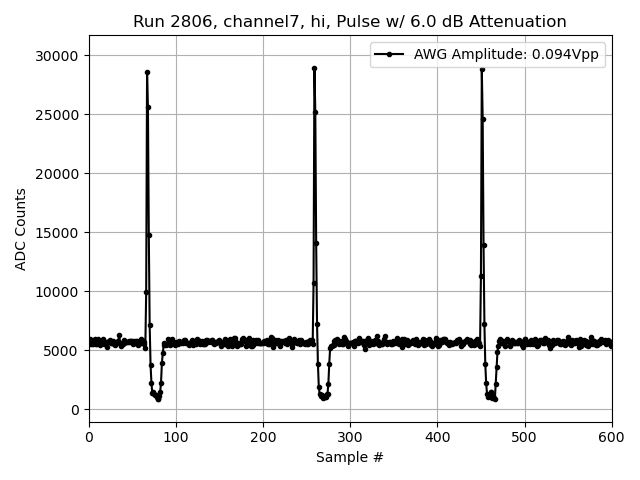

Raw Pulse Data (all measurements) Average interleaved pulse train Energy from OFCs Timing from OFCs

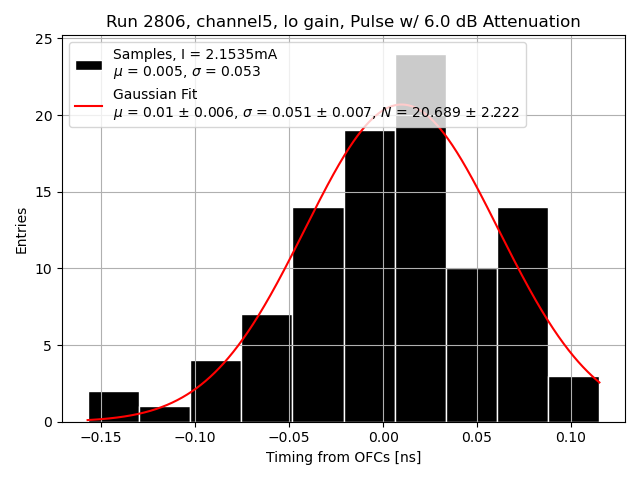

Channel 5

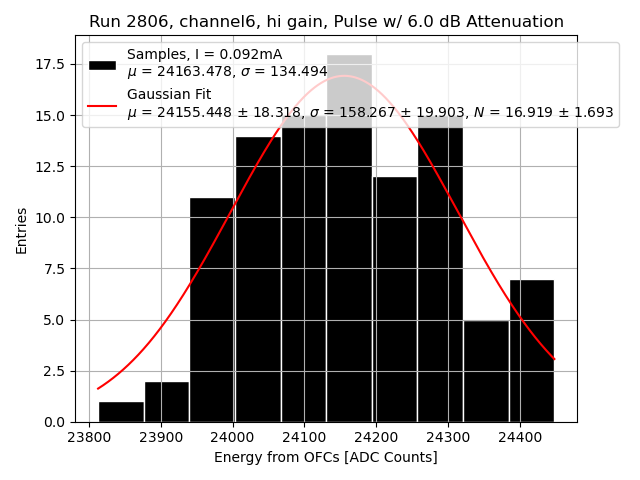

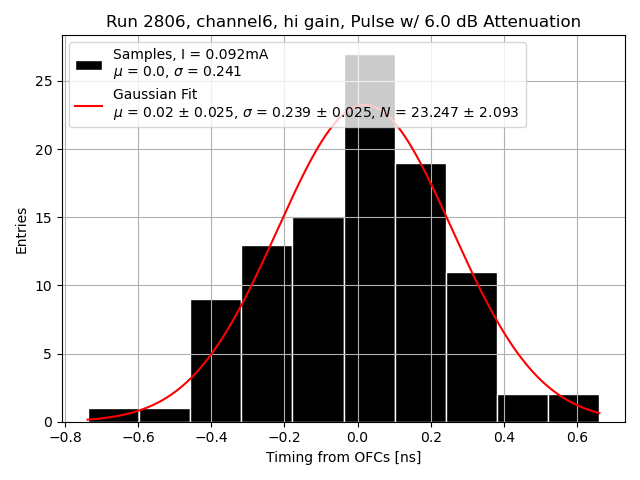

Channel 6

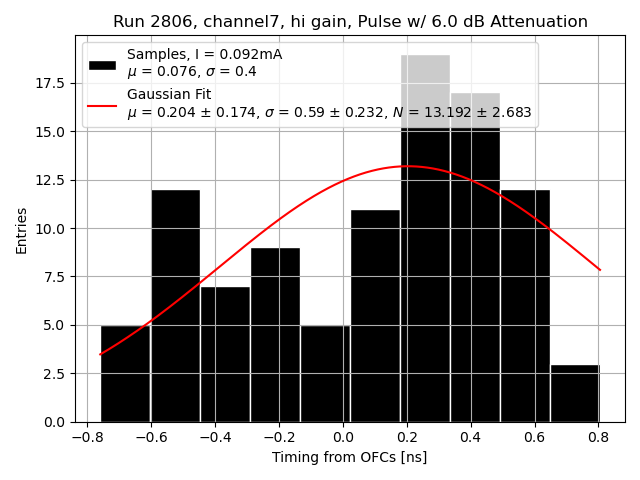

Channel 7

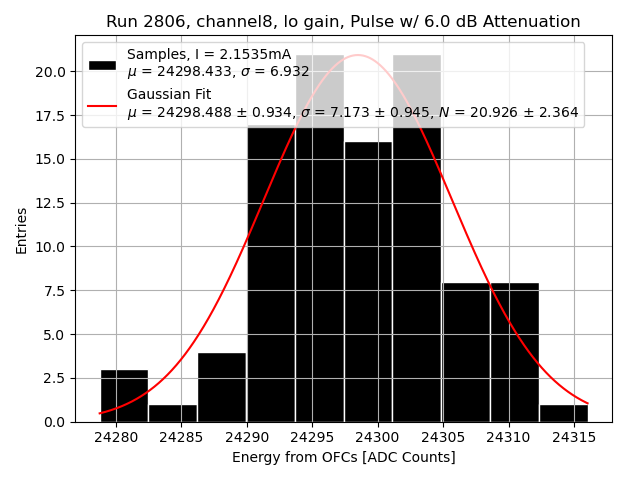

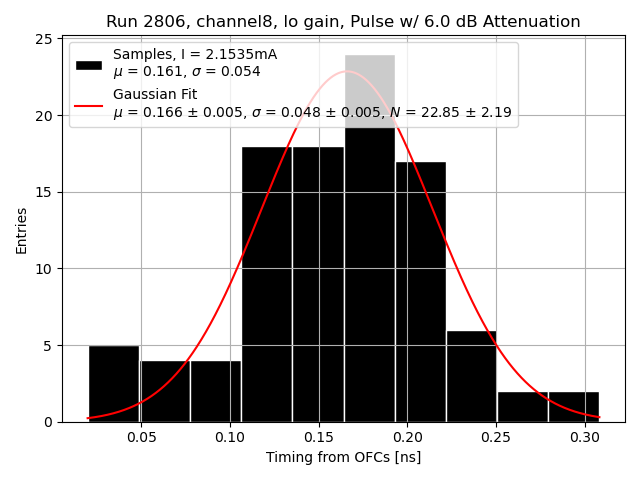

Channel 8
