Per-chip Measurements

ASIC 650

Power Supply Measurements

Pre/Post Config Voltage Current
pre 4.0 2.4120
pre 8.0 0.4045
post 4.0 2.6490
post 8.0 0.4054

Serializer Test

channel1 pass
channel2 pass
channel3 pass
channel4 pass
channel5 pass
channel6 pass
channel7 pass
channel8 pass

Clock Scan

Clock scan pass fraction = 0.4375

Before Edge Count (CP40) 1024 1024 1024 1024 1024 1024 1024 1024 1024 1024 -1 -1 1024 1024 1024 1024
After Edge Count (CP40) 1024 1024 1024 0 0 0 0 0 0 0 -1 -1 1024 1024 1024 1024
Before Edge Count(CP80) 1024 1024 1024 1024 1024 -1 -1 -1 1024 -1 -1 -1 1024 1024 1024 1024
After Edge Count (CP80) 1024 1024 1024 1024 1024 -1 -1 -1 1024 -1 -1 -1 1024 1024 1024 1024
lpGBT Phase Ch1 13 13 13 14 14 -1 -1 -1 14 -1 13 13 13 13 13 13
lpGBT Phase Ch2 13 13 13 14 14 14 -1 -1 14 -1 -1 13 13 13 13 13
lpGBT Phase Ch3 13 13 13 14 14 -1 -1 -1 14 -1 13 13 13 13 13 13
lpGBT Phase Ch4 13 13 13 14 14 -1 -1 -1 14 -1 -1 13 13 13 13 13
lpGBT Phase Ch5 13 13 13 14 14 14 14 14 14 14 -1 13 13 13 13 13
lpGBT Phase Ch6 13 13 13 14 14 -1 -1 -1 14 -1 -1 13 13 13 13 13
lpGBT Phase Ch7 13 13 13 14 14 -1 -1 -1 14 -1 -1 -1 13 13 13 13
lpGBT Phase Ch8 13 13 13 14 14 14 14 14 14 14 -1 -1 13 13 13 13

Pedestal Results

ASIC Channel Mean Baseline RMS Run

5 MHz Sine Results

ASIC Channel Run meanENOB mean SFDR mean SNR mean SINAD
650 channel1 2808 11.770064 81.353763 73.542344 72.615787
650 channel2 2808 10.860009 77.321995 67.699839 67.137251
650 channel4 2808 11.645597 81.227008 72.721927 71.866493

Pulse Results

Channel ENERGY RMS from OFCs ENERGY RMS from peak Measurements Run TIMING dist mean TIMING dist std a_i b_i mean ENERGY from OFCs mean ENERGY from peak
channel5 7.60797 - - 2808 0.00000 0.10458 [0.14567, 0.23459, 0.59279, 0.31159, 0.28111] [9.2111, -26.56947, 6.71789, 5.63445, 3.81289] 24436.42500 -
channel6 152.73394 - - 2808 0.00008 0.21234 [0.15237, 0.25334, 0.60405, 0.30695, 0.27747] [8.36093, -26.17016, 8.06729, 4.56118, 4.70446] 24126.11000 -
channel7 135.37604 - - 2808 0.11242 0.39934 [0.15237, 0.25334, 0.60405, 0.30695, 0.27747] [8.36093, -26.17016, 8.06729, 4.56118, 4.70446] 23795.03409 -
channel8 6.35941 - - 2808 0.20130 0.08506 [0.14567, 0.23459, 0.59279, 0.31159, 0.28111] [9.2111, -26.56947, 6.71789, 5.63445, 3.81289] 23979.68207 -

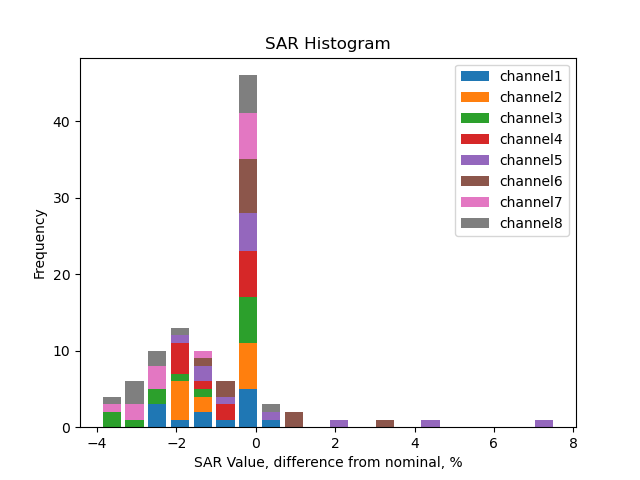

SAR calib vals

channel1 3310.0 1891.37 946.88 592.19 355.52 237.37 118.34 202.04 115.68 57.72 29.24 21.85 14.62 9.20 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3310.0 1891.50 946.57 592.12 355.42 237.31 118.36 203.19 116.73 58.19 29.28 21.79 14.52 9.07 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3310.0 1891.17 946.63 592.24 355.46 237.30 118.29 202.37 116.09 57.90 29.16 21.45 14.29 8.99 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3310.0 1891.37 946.48 592.21 355.39 237.28 118.11 203.23 116.62 58.13 29.35 21.85 14.64 9.20 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3310.0 1891.48 946.68 592.27 355.62 237.39 118.28 204.28 117.18 58.20 29.38 22.66 15.49 9.96 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3310.0 1891.35 946.49 591.85 355.30 237.15 118.14 205.20 117.88 58.72 29.50 22.38 14.98 9.58 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3310.0 1891.04 946.54 592.08 355.38 237.22 118.20 202.12 115.86 57.72 29.24 21.53 14.37 8.91 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3310.0 1891.48 946.55 592.32 355.43 237.34 118.08 200.96 115.29 57.38 29.04 21.70 14.37 8.90 6.0 4.0 2.0 1.0 0.5 0.25

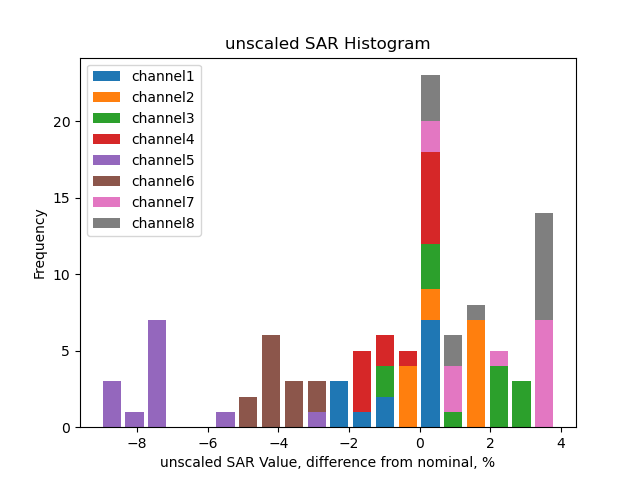

Unscaled SAR calib vals

channel1 3597.07 2055.40 1029.00 643.55 386.35 257.96 128.60 219.56 125.71 62.73 31.78 23.75 15.89 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3649.43 2085.47 1043.64 652.84 391.87 261.65 130.50 224.03 128.70 64.16 32.28 24.02 16.01 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3681.08 2103.19 1052.76 658.63 395.31 263.90 131.55 225.06 129.11 64.39 32.43 23.85 15.89 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3596.37 2055.00 1028.37 643.45 386.14 257.81 128.33 220.81 126.71 63.16 31.89 23.74 15.91 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3322.77 1898.78 950.33 594.56 356.99 238.31 118.74 205.07 117.63 58.42 29.49 22.75 15.55 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3453.34 1973.25 987.48 617.48 370.69 247.42 123.26 214.09 122.99 61.26 30.78 23.35 15.63 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3713.46 2121.54 1061.92 664.25 398.70 266.14 132.61 226.76 129.98 64.76 32.80 24.15 16.12 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3718.97 2125.18 1063.50 665.50 399.34 266.67 132.67 225.79 129.53 64.47 32.63 24.38 16.15 10.0 6.0 4.0 2.0 1.0 0.5 0.25

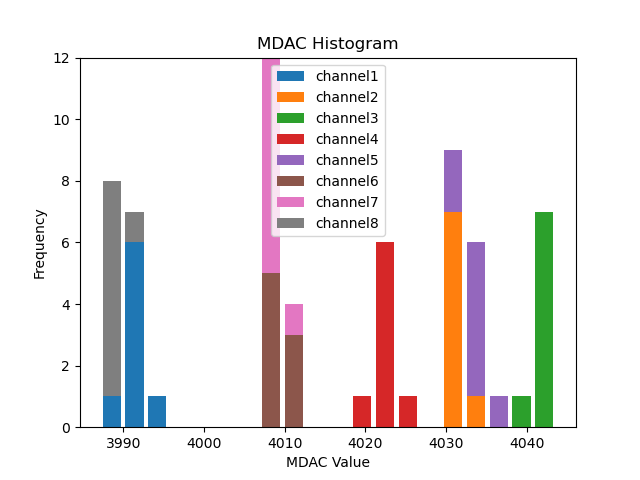

Mdac calib vals

channel1 3991.55 3993.35 3993.07 3993.03 3995.68 3993.72 3993.18 3990.37
channel2 4031.29 4033.72 4033.43 4033.07 4035.07 4033.36 4033.62 4031.80
channel3 4042.79 4045.01 4044.14 4043.94 4044.90 4043.32 4042.42 4041.49
channel4 4022.70 4024.33 4024.82 4024.43 4025.98 4023.51 4023.78 4021.18
channel5 4032.79 4036.24 4035.44 4035.80 4036.95 4035.06 4035.66 4032.90
channel6 4009.69 4011.59 4010.68 4011.29 4012.88 4010.61 4009.43 4009.04
channel7 4009.74 4010.63 4010.94 4011.13 4011.87 4010.73 4010.76 4009.56
channel8 3988.73 3990.07 3990.71 3990.39 3991.55 3990.44 3990.43 3988.57

Unscaled Mdac calib vals

channel1 -104.45 3993.35 3993.07 3993.03 3995.68 3993.72 3993.18 3990.37
channel2 -64.71 4033.72 4033.43 4033.07 4035.07 4033.36 4033.62 4031.80
channel3 -53.21 4045.01 4044.14 4043.94 4044.90 4043.32 4042.42 4041.49
channel4 -73.30 4024.33 4024.82 4024.43 4025.98 4023.51 4023.78 4021.18
channel5 -63.21 4036.24 4035.44 4035.80 4036.95 4035.06 4035.66 4032.90
channel6 -86.31 4011.59 4010.68 4011.29 4012.88 4010.61 4009.43 4009.04
channel7 -86.26 4010.63 4010.94 4011.13 4011.87 4010.73 4010.76 4009.56
channel8 -107.27 3990.07 3990.71 3990.39 3991.55 3990.44 3990.43 3988.57

(click on a plot to zoom...)

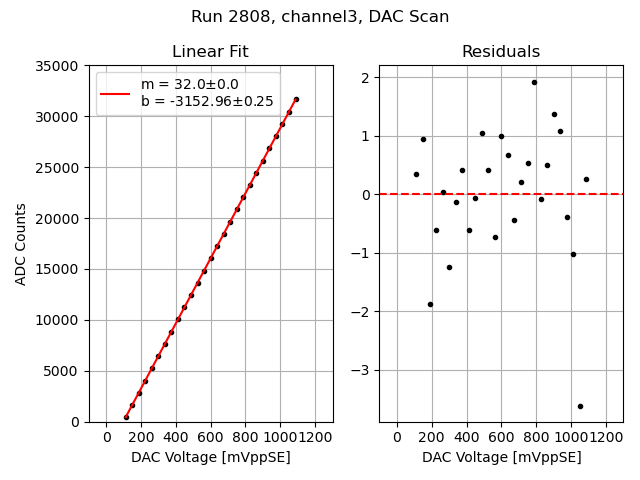

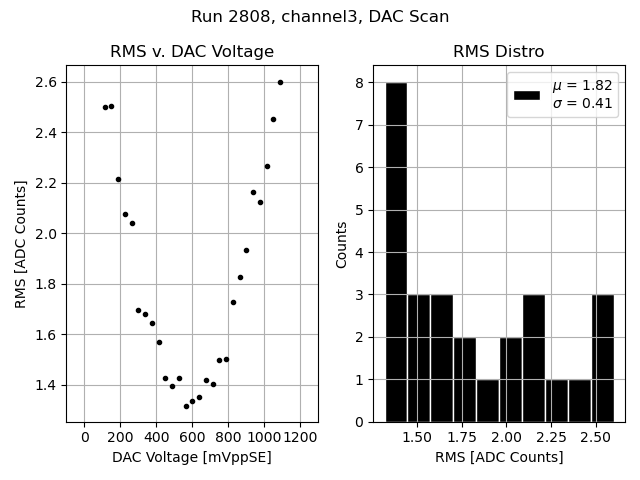

Pedestal Distribution DAC Linearity and Residuals DAC RMS DAC DNL
Channel 3

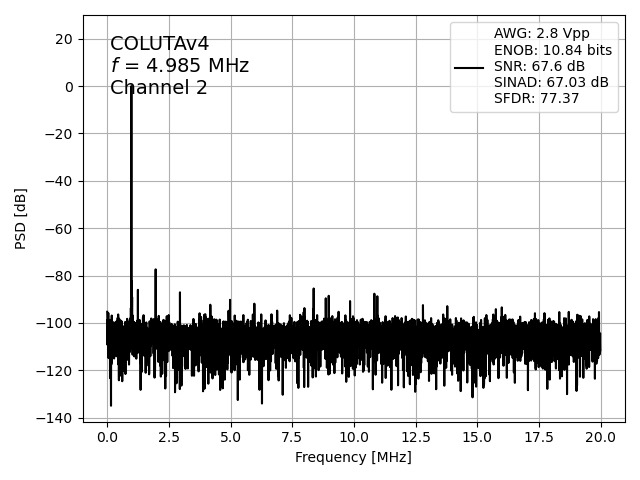

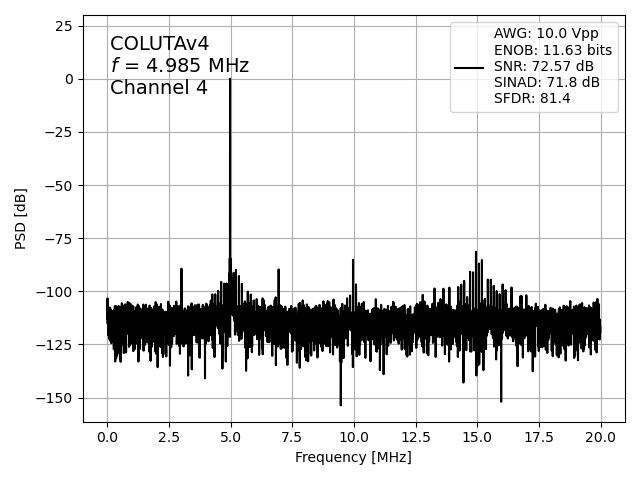

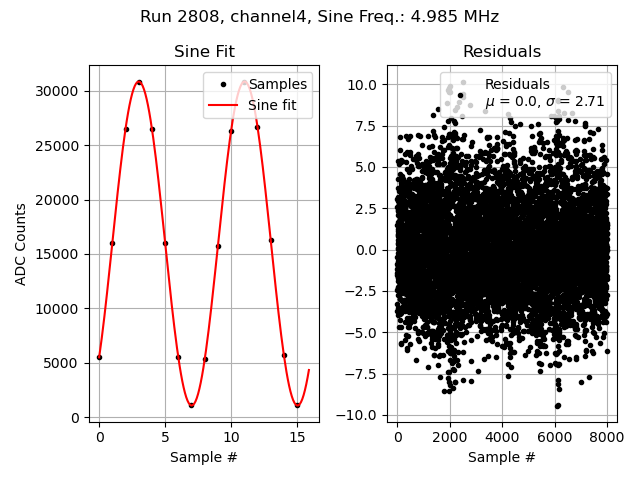

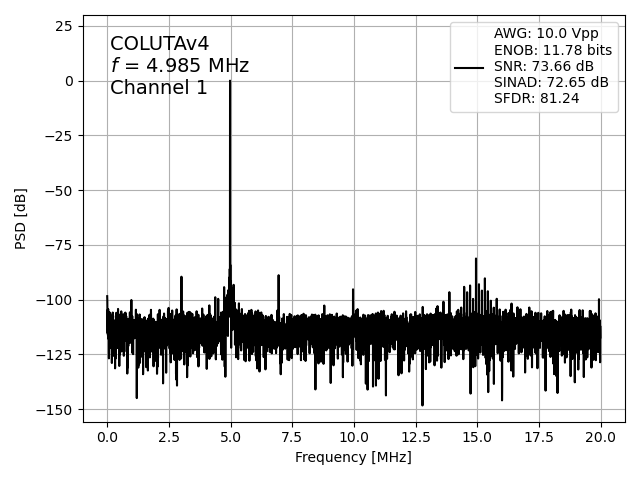

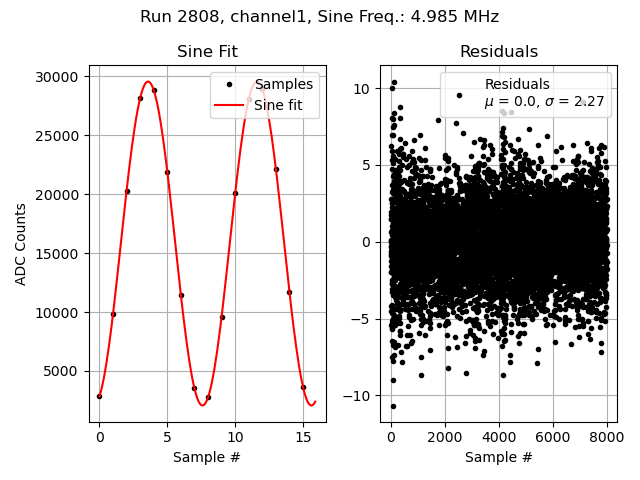

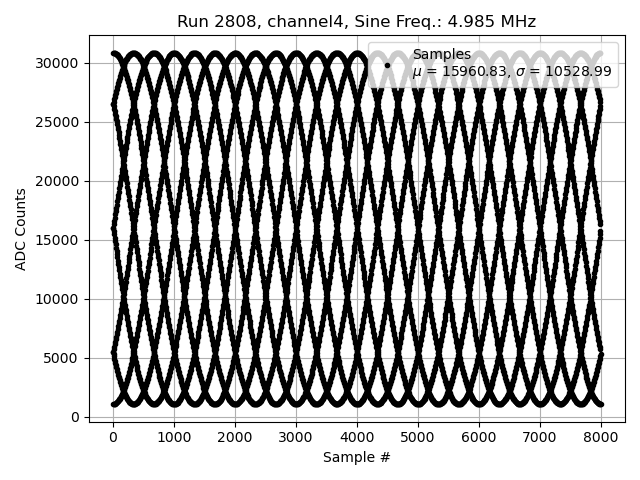

Pedestal Distribution Raw Sine Samples Sine FFT Sine Fitted
Channel 1
Channel 2
Channel 4

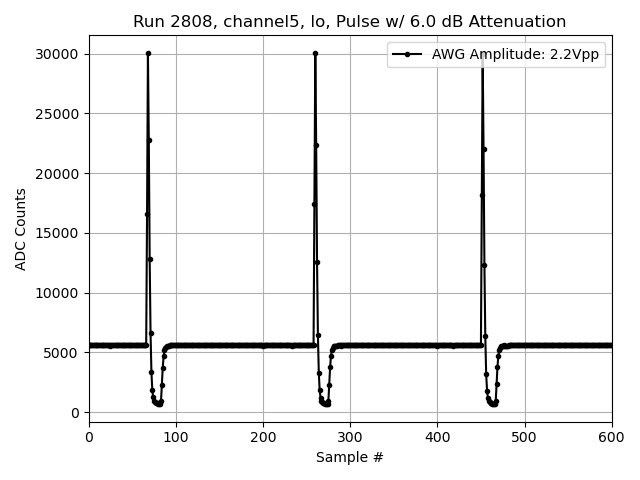

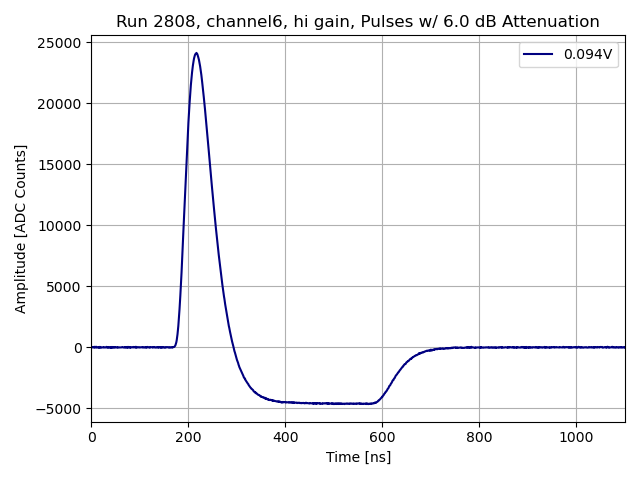

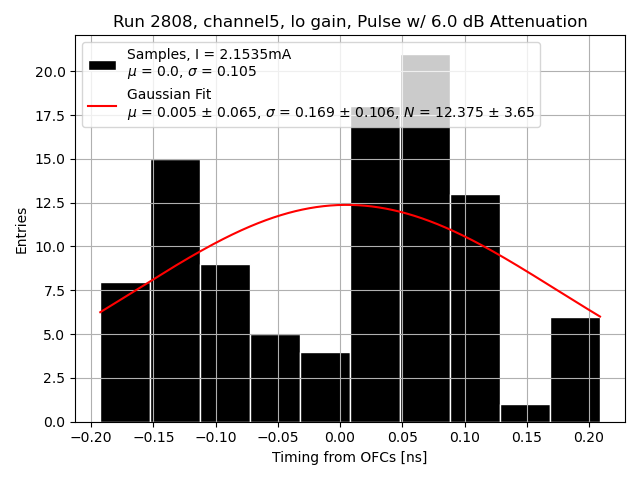

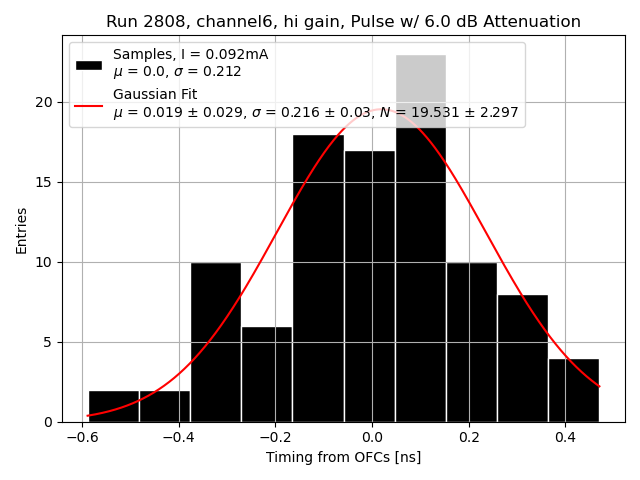

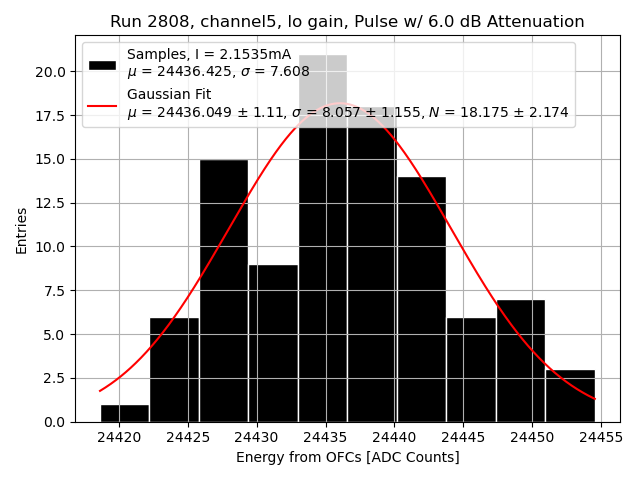

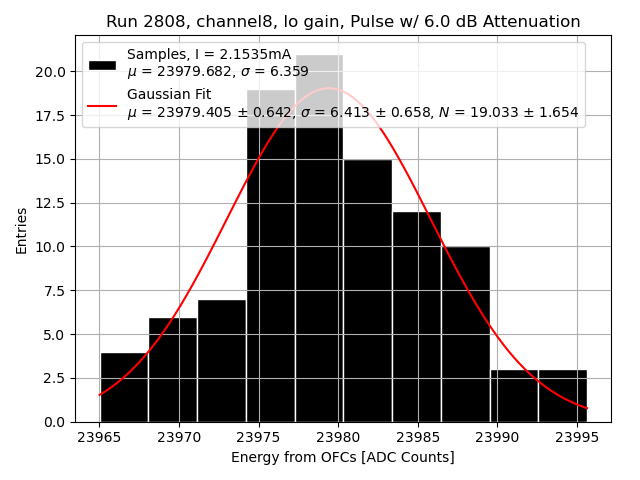

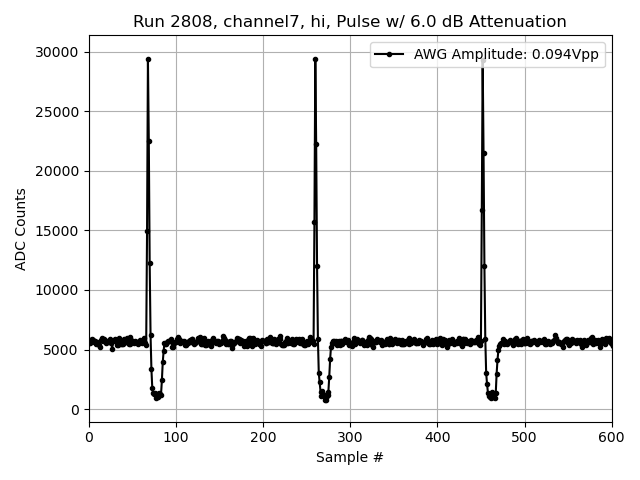

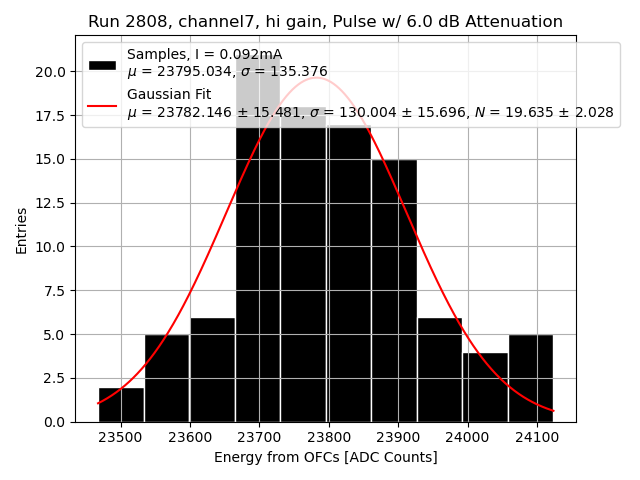

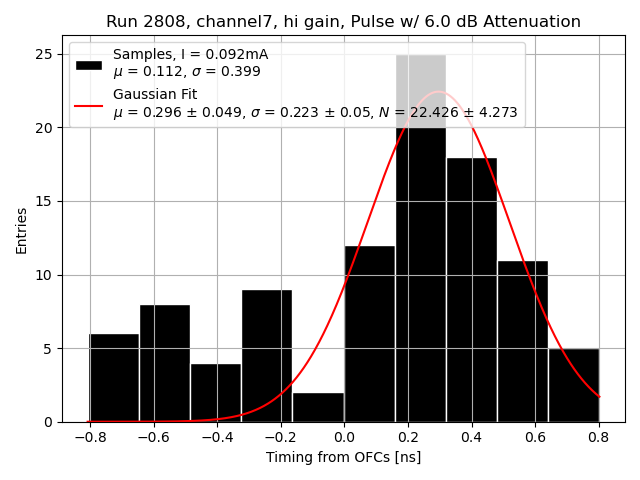

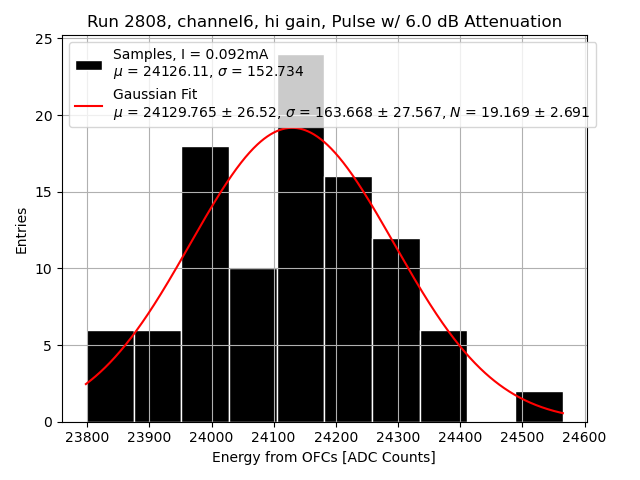

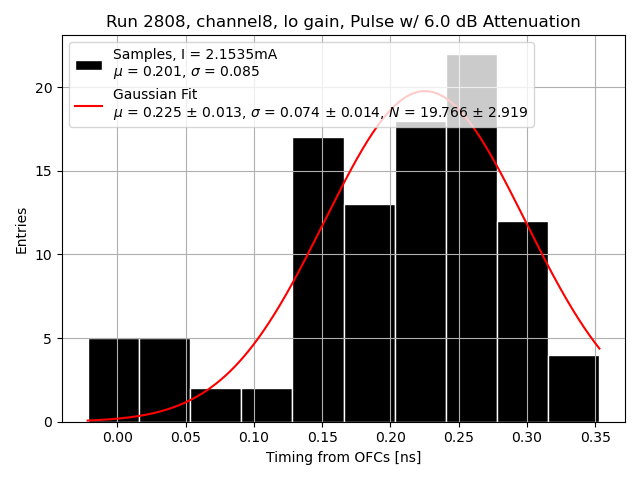

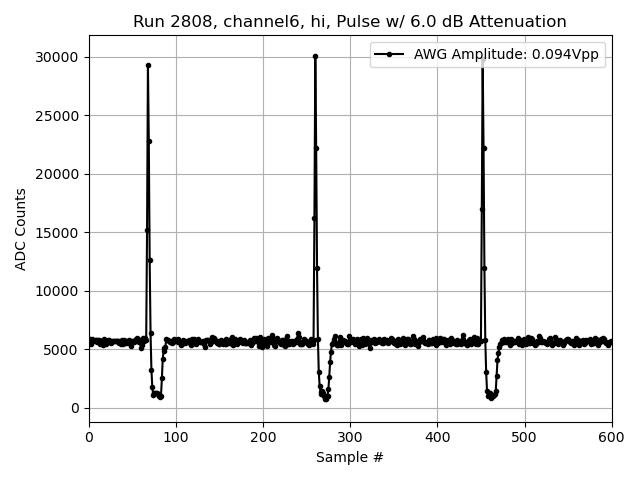

Raw Pulse Data (all measurements) Average interleaved pulse train Energy from OFCs Timing from OFCs
Channel 5
Channel 6
Channel 7
Channel 8
