Per-chip Measurements

ASIC 661

Power Supply Measurements

Pre/Post Config Voltage Current
pre 4.0 1.9120
pre 8.0 0.4052
post 4.0 2.6390
post 8.0 0.4062

Serializer Test

channel1 pass
channel2 pass
channel3 pass
channel4 pass
channel5 pass
channel6 pass
channel7 pass
channel8 pass

Clock Scan

Clock scan pass fraction = 0.4375

Before Edge Count (CP40) 1024 1024 1024 1024 1024 1024 1024 1024 1024 1024 -1 -1 1024 1024 1024 1024
After Edge Count (CP40) 1024 1024 1024 0 0 0 0 0 0 0 -1 -1 1024 1024 1024 1024
Before Edge Count(CP80) 1024 1024 1024 1024 1024 -1 -1 -1 1024 -1 -1 -1 1024 1024 1024 1024
After Edge Count (CP80) 1024 1024 1024 1024 1024 -1 -1 -1 1024 -1 -1 -1 1024 1024 1024 1024
lpGBT Phase Ch1 3 3 3 4 4 -1 -1 -1 4 -1 3 3 3 3 3 3
lpGBT Phase Ch2 3 3 3 4 4 -1 -1 -1 4 -1 -1 3 3 3 3 3
lpGBT Phase Ch3 3 3 3 4 4 -1 -1 -1 4 -1 3 3 3 3 3 3
lpGBT Phase Ch4 3 3 3 4 4 -1 -1 -1 4 -1 -1 3 3 3 3 3
lpGBT Phase Ch5 3 3 3 4 4 4 4 4 4 4 -1 3 3 3 3 3
lpGBT Phase Ch6 3 3 3 4 4 -1 -1 -1 4 -1 -1 3 3 3 3 3
lpGBT Phase Ch7 3 3 3 4 4 -1 -1 -1 4 -1 -1 -1 3 3 3 3
lpGBT Phase Ch8 3 3 3 4 4 4 4 4 4 4 -1 -1 3 3 3 3

Pedestal Results

ASIC Channel Mean Baseline RMS Run

5 MHz Sine Results

ASIC Channel Run meanENOB mean SFDR mean SNR mean SINAD
661 channel1 2810 11.658449 78.469445 73.332629 71.943865
661 channel2 2810 10.804911 77.157520 67.379759 66.805561
661 channel4 2810 11.653287 81.022558 72.768977 71.912785

Pulse Results

Channel ENERGY RMS from OFCs ENERGY RMS from peak Measurements Run TIMING dist mean TIMING dist std a_i b_i mean ENERGY from OFCs mean ENERGY from peak
channel5 8.03300 - - 2810 -0.00000 0.05013 [0.16637, 0.23843, 0.58499, 0.31338, 0.29733] [8.77018, -26.83421, 7.23246, 4.35755, 5.18275] 24348.13400 -
channel6 125.04082 - - 2810 -0.02175 0.23125 [0.1307, 0.25855, 0.60391, 0.30772, 0.26353] [9.50651, -27.47558, 7.94438, 5.32881, 5.19952] 24069.72714 -
channel7 133.27694 - - 2810 0.39222 0.21771 [0.1307, 0.25855, 0.60391, 0.30772, 0.26353] [9.50651, -27.47558, 7.94438, 5.32881, 5.19952] 23828.70820 -
channel8 6.55492 - - 2810 0.21797 0.03929 [0.16637, 0.23843, 0.58499, 0.31338, 0.29733] [8.77018, -26.83421, 7.23246, 4.35755, 5.18275] 24016.99776 -

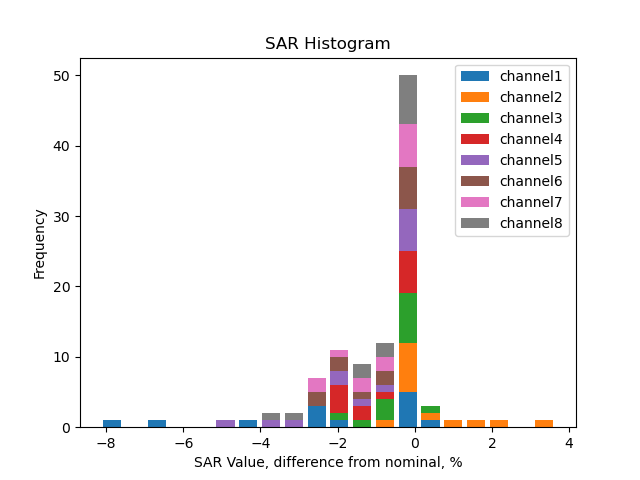

SAR calib vals

channel1 3310.0 1891.73 947.07 592.45 355.68 237.45 118.12 202.00 116.14 57.83 28.96 21.24 13.83 8.51 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3310.0 1891.08 946.45 592.00 355.42 237.42 118.21 206.14 118.46 59.08 29.92 22.58 15.13 9.60 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3310.0 1891.13 946.83 592.28 355.36 237.37 118.24 205.60 118.32 58.80 29.81 22.05 14.51 9.13 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3310.0 1891.32 946.95 592.21 355.46 237.14 118.11 203.29 116.59 58.18 29.44 21.77 14.59 9.12 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3310.0 1891.56 946.84 592.04 355.49 237.21 118.29 203.52 116.66 58.08 29.33 21.54 14.25 8.82 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3310.0 1891.55 946.66 592.31 355.45 237.24 118.18 202.75 116.36 57.97 29.34 21.70 14.66 9.19 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3310.0 1891.39 946.81 592.09 355.39 237.24 118.10 202.08 116.01 57.80 29.21 21.93 14.67 9.20 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3310.0 1891.49 946.68 592.30 355.56 237.38 118.27 204.08 117.43 58.42 29.59 22.01 14.34 8.94 6.0 4.0 2.0 1.0 0.5 0.25

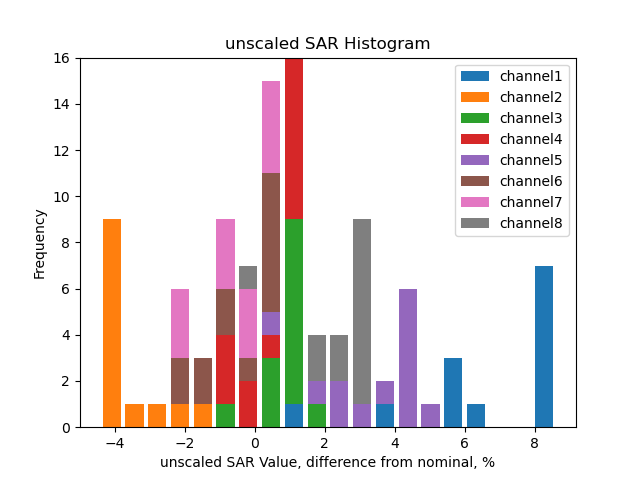

Unscaled SAR calib vals

channel1 3887.33 2221.68 1112.26 695.78 417.72 278.87 138.72 237.23 136.40 67.92 34.01 24.94 16.24 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3449.29 1970.66 986.28 616.91 370.38 247.41 123.18 214.81 123.44 61.57 31.18 23.53 15.77 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3624.91 2071.05 1036.91 648.63 389.17 259.95 129.49 225.16 129.58 64.39 32.65 24.15 15.89 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3630.98 2074.73 1038.78 649.64 389.93 260.14 129.56 223.00 127.90 63.82 32.29 23.88 16.00 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3753.43 2144.97 1073.69 671.35 403.11 268.99 134.14 230.78 132.29 65.86 33.26 24.43 16.16 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3601.38 2058.06 1030.00 644.45 386.74 258.12 128.58 220.60 126.60 63.07 31.92 23.61 15.95 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3597.28 2055.55 1028.99 643.48 386.23 257.83 128.35 219.62 126.08 62.82 31.74 23.83 15.94 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3700.66 2114.73 1058.41 662.21 397.52 265.40 132.23 228.17 131.29 65.32 33.08 24.61 16.03 10.0 6.0 4.0 2.0 1.0 0.5 0.25

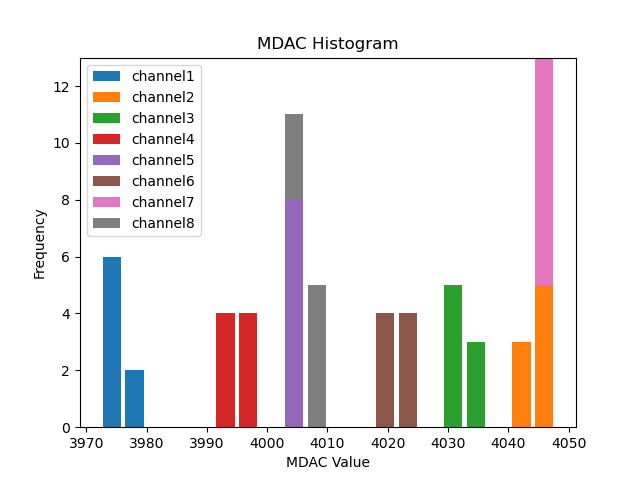

Mdac calib vals

channel1 3976.15 3977.93 3977.47 3978.30 3979.47 3977.34 3976.16 3974.21
channel2 4044.22 4046.10 4046.98 4047.61 4048.68 4047.01 4045.70 4042.86
channel3 4033.25 4034.28 4035.16 4035.43 4035.48 4034.06 4034.60 4033.11
channel4 3995.07 3996.97 3996.90 3997.33 3998.25 3996.68 3996.25 3994.77
channel5 4005.03 4006.93 4005.49 4006.52 4007.82 4006.35 4006.51 4004.56
channel6 4022.68 4024.79 4024.26 4024.07 4025.43 4022.71 4022.82 4021.30
channel7 4047.04 4049.75 4048.60 4049.07 4049.60 4048.07 4047.60 4046.73
channel8 4008.20 4009.97 4009.62 4009.99 4011.02 4007.96 4009.22 4007.30

Unscaled Mdac calib vals

channel1 -119.85 3977.93 3977.47 3978.30 3979.47 3977.34 3976.16 3974.21
channel2 -51.78 4046.10 4046.98 4047.61 4048.68 4047.01 4045.70 4042.86
channel3 -62.75 4034.28 4035.16 4035.43 4035.48 4034.06 4034.60 4033.11
channel4 -100.93 3996.97 3996.90 3997.33 3998.25 3996.68 3996.25 3994.77
channel5 -90.97 4006.93 4005.49 4006.52 4007.82 4006.35 4006.51 4004.56
channel6 -73.32 4024.79 4024.26 4024.07 4025.43 4022.71 4022.82 4021.30
channel7 -48.96 4049.75 4048.60 4049.07 4049.60 4048.07 4047.60 4046.73
channel8 -87.80 4009.97 4009.62 4009.99 4011.02 4007.96 4009.22 4007.30

(click on a plot to zoom...)

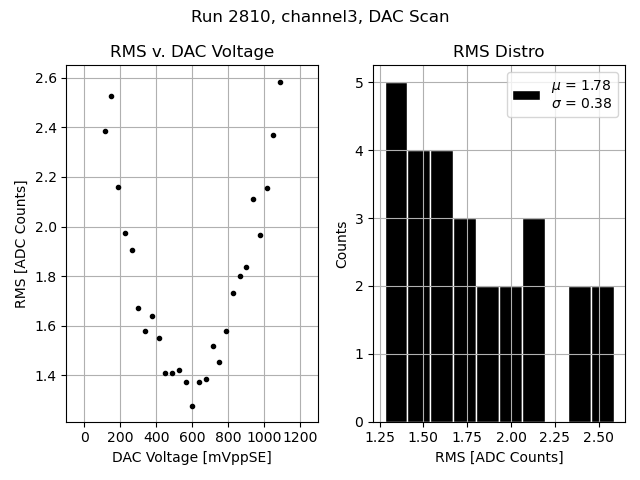

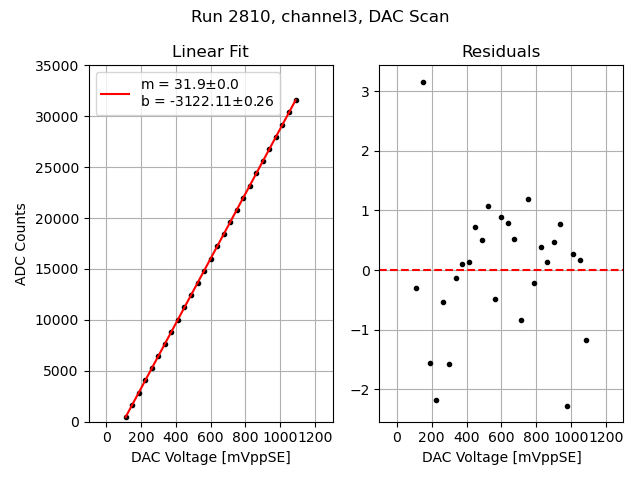

Pedestal Distribution DAC Linearity and Residuals DAC RMS DAC DNL
Channel 3

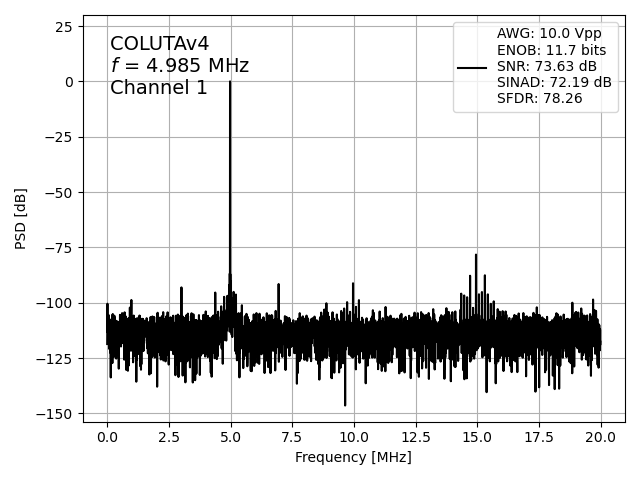

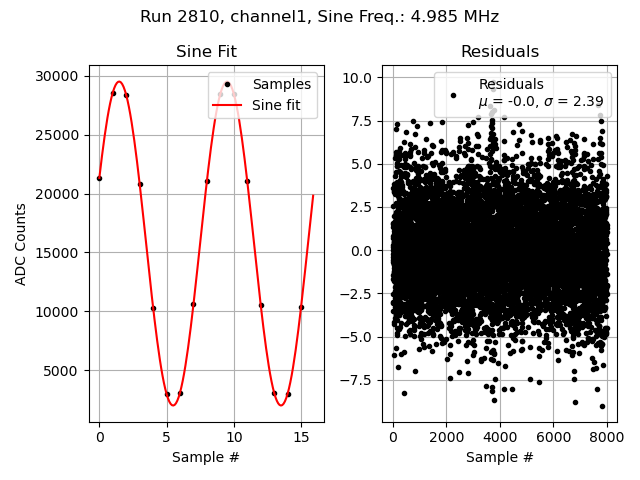

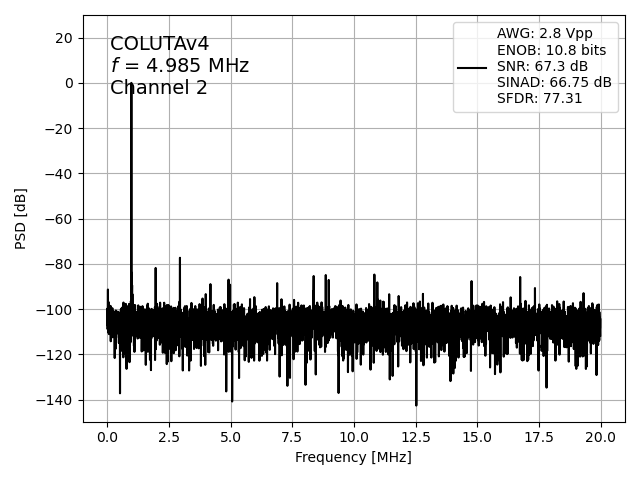

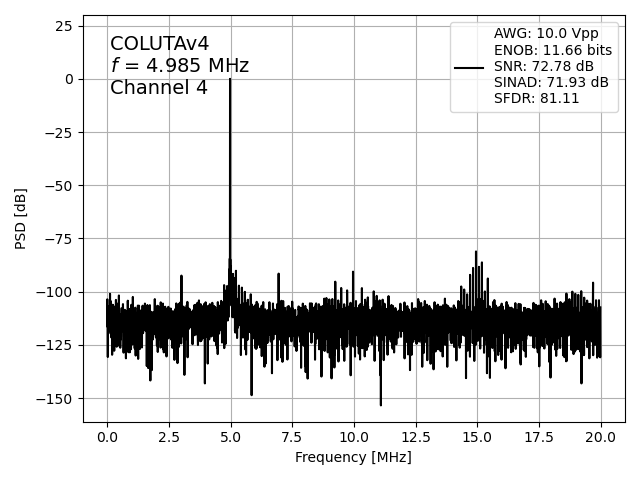

Pedestal Distribution Raw Sine Samples Sine FFT Sine Fitted
Channel 1

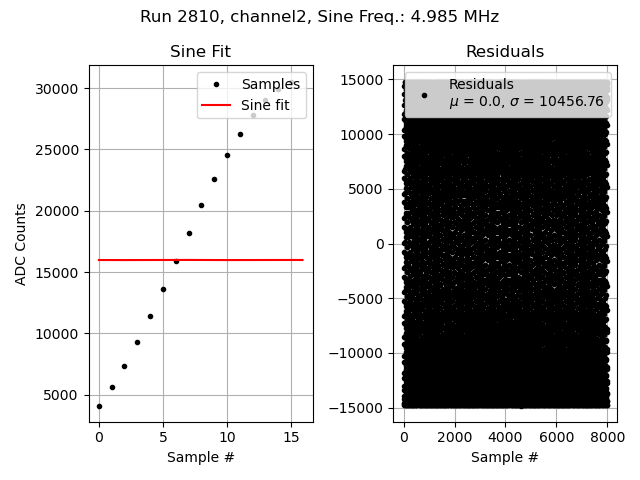

Channel 2

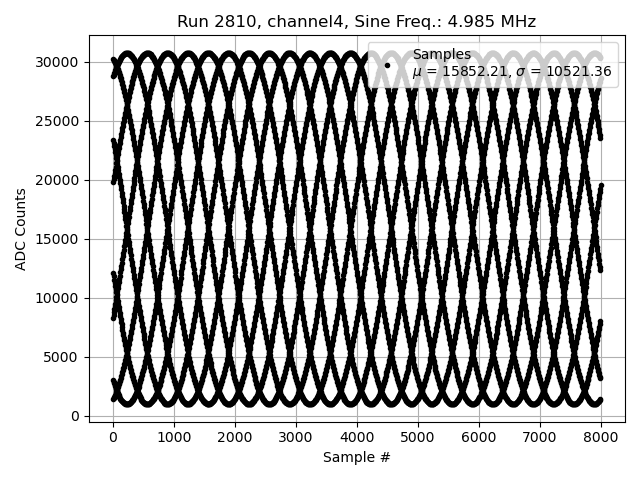

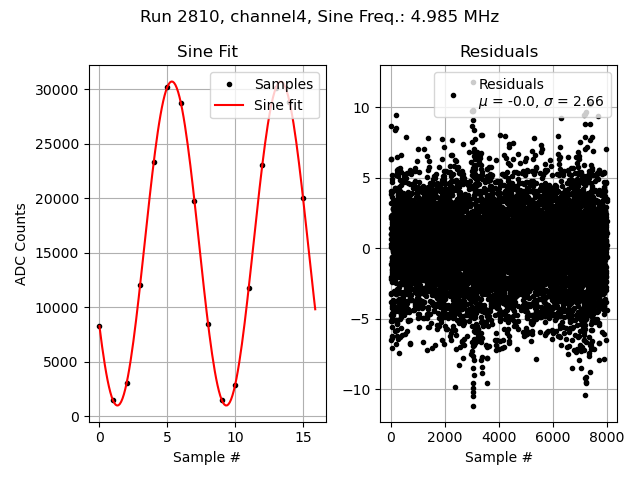

Channel 4

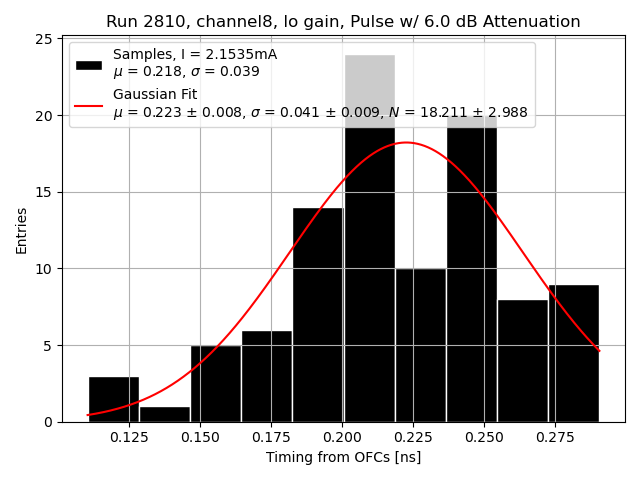

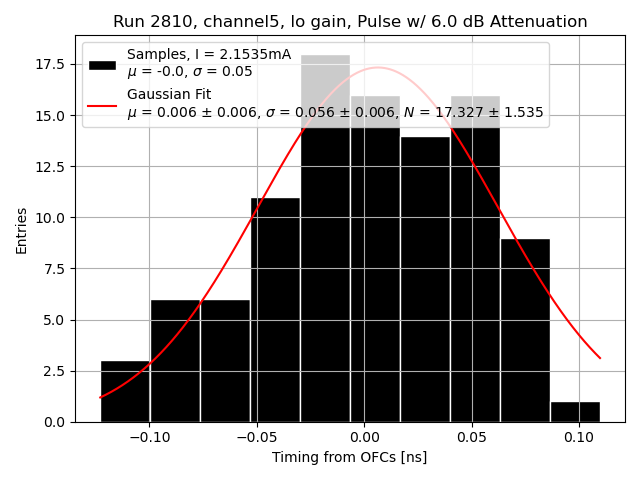

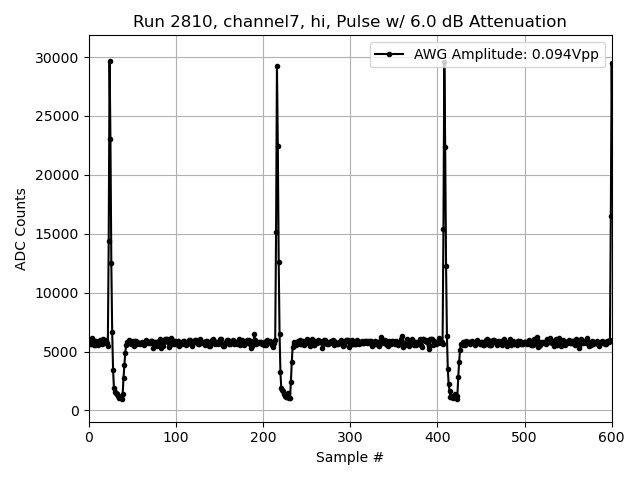

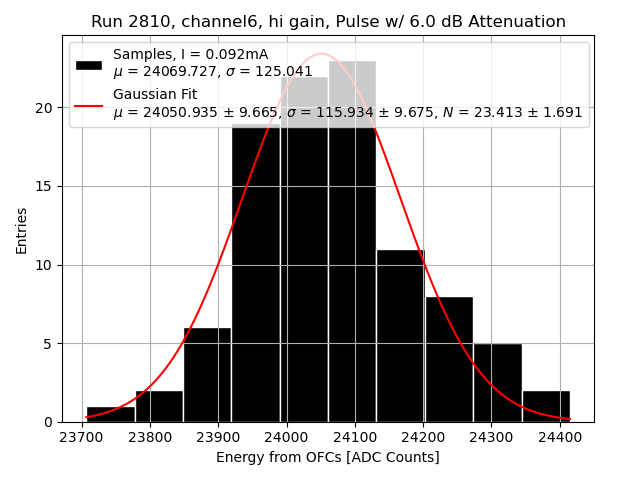

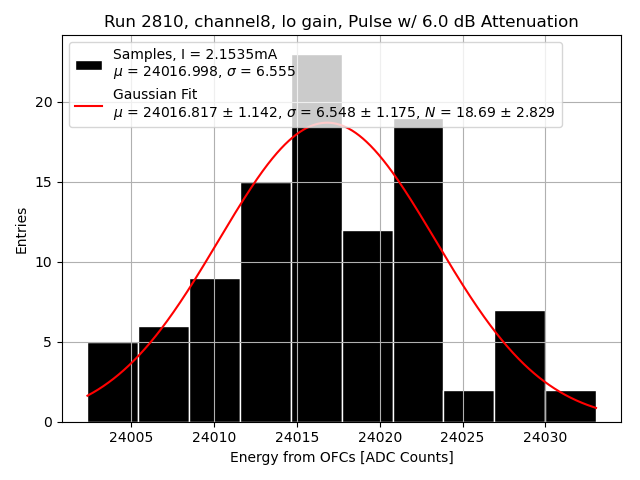

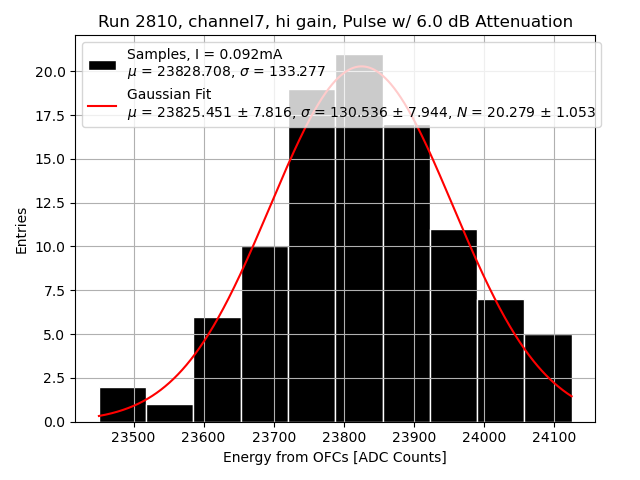

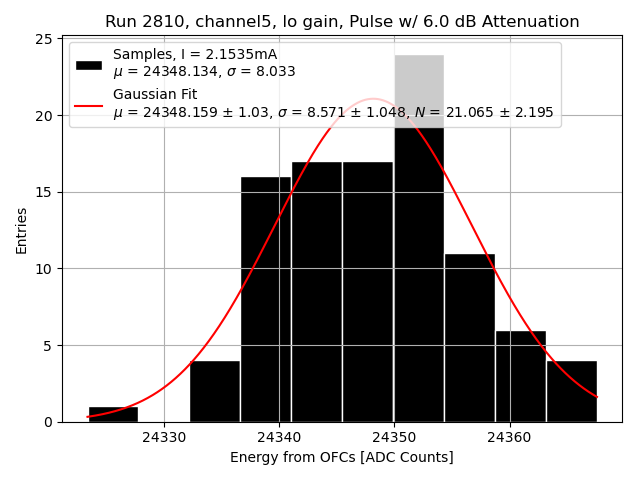

Raw Pulse Data (all measurements) Average interleaved pulse train Energy from OFCs Timing from OFCs
Channel 5

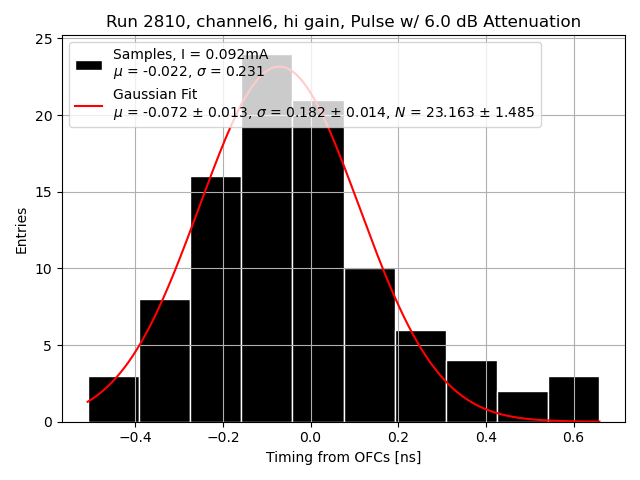

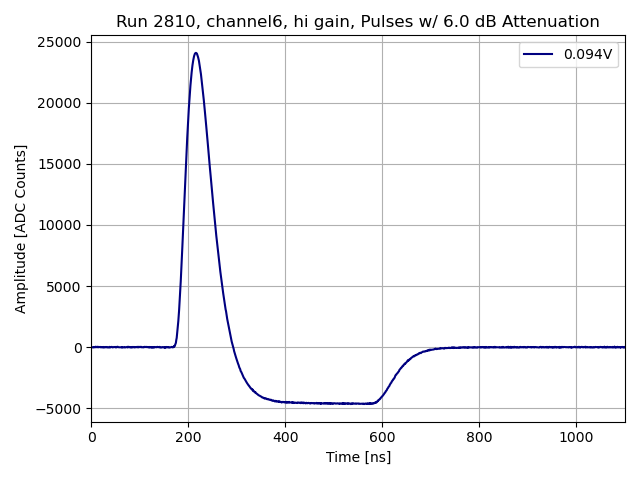

Channel 6

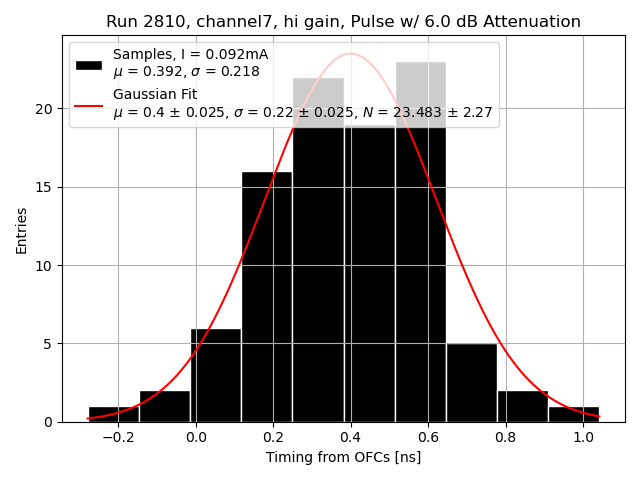

Channel 7
Channel 8
