Per-chip Measurements

ASIC 664

Power Supply Measurements

Pre/Post Config Voltage Current
pre 4.0 2.1500
pre 8.0 0.4059
post 4.0 2.6490
post 8.0 0.4073

Serializer Test

channel1 pass
channel2 pass
channel3 pass
channel4 pass
channel5 pass
channel6 pass
channel7 pass
channel8 pass

Clock Scan

Clock scan pass fraction = 0.4375

Before Edge Count (CP40) 1024 1024 1024 1024 1024 1024 1024 1024 1024 1024 1024 -1 1024 1024 1024 1024
After Edge Count (CP40) 1024 1024 1024 0 0 0 0 0 0 0 1024 -1 1024 1024 1024 1024
Before Edge Count(CP80) 1024 1024 1024 1024 1024 1024 1024 1024 1024 -1 -1 -1 1024 1024 1024 1024
After Edge Count (CP80) 1024 1024 1024 1024 1024 1024 1024 1024 1024 -1 -1 -1 1024 1024 1024 1024
lpGBT Phase Ch1 4 4 4 5 5 5 5 5 5 5 4 4 4 4 4 4
lpGBT Phase Ch2 4 4 4 5 5 5 5 5 5 5 -1 4 4 4 4 4
lpGBT Phase Ch3 4 4 4 5 5 -1 -1 -1 5 -1 -1 4 4 4 4 4
lpGBT Phase Ch4 4 4 4 5 5 -1 -1 -1 5 -1 -1 4 4 4 4 4
lpGBT Phase Ch5 4 4 4 5 5 5 5 5 5 5 5 4 4 4 4 4
lpGBT Phase Ch6 4 4 4 5 5 5 5 5 5 5 -1 4 4 4 4 4
lpGBT Phase Ch7 4 4 4 5 5 5 5 5 5 -1 -1 -1 4 4 4 4
lpGBT Phase Ch8 4 4 4 5 5 5 5 5 5 5 5 -1 4 4 4 4

Pedestal Results

ASIC Channel Mean Baseline RMS Run

5 MHz Sine Results

ASIC Channel Run meanENOB mean SFDR mean SNR mean SINAD
664 channel1 2812 11.780321 84.550261 73.237933 72.677535
664 channel2 2812 10.957398 82.993172 67.944494 67.723533
664 channel4 2812 11.755993 83.758978 73.198384 72.531077

Pulse Results

Channel ENERGY RMS from OFCs ENERGY RMS from peak Measurements Run TIMING dist mean TIMING dist std a_i b_i mean ENERGY from OFCs mean ENERGY from peak
channel5 7.74969 - - 2812 0.04119 0.03340 [0.15119, 0.23608, 0.59124, 0.31187, 0.28408] [8.95032, -26.52437, 6.79513, 4.92699, 4.99659] 24344.20750 -
channel6 139.07390 - - 2812 0.00012 0.44275 [0.16158, 0.25171, 0.59071, 0.32565, 0.28026] [8.24867, -26.99709, 6.33904, 6.47872, 4.91498] 23931.15650 -
channel7 133.29998 - - 2812 -0.34018 0.26432 [0.16158, 0.25171, 0.59071, 0.32565, 0.28026] [8.24867, -26.99709, 6.33904, 6.47872, 4.91498] 23611.94771 -
channel8 7.42865 - - 2812 -0.83495 0.06930 [0.15119, 0.23608, 0.59124, 0.31187, 0.28408] [8.95032, -26.52437, 6.79513, 4.92699, 4.99659] 24047.76441 -

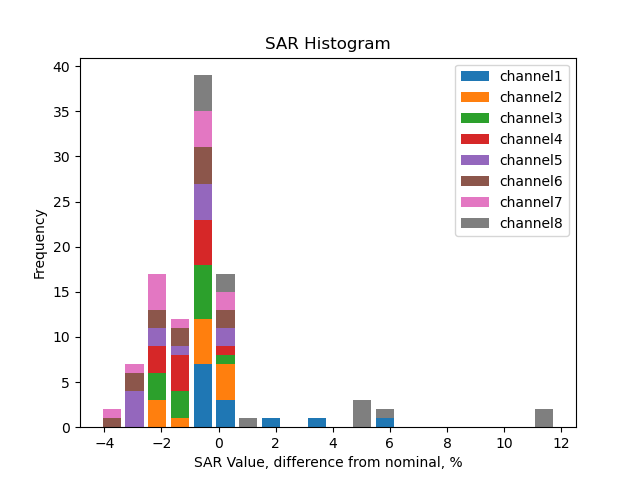

SAR calib vals

channel1 3310.0 1891.46 946.69 592.39 355.57 237.26 118.17 205.99 118.22 58.99 29.69 22.66 15.39 9.84 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3310.0 1891.51 946.78 592.09 355.52 237.25 118.18 202.74 116.45 58.01 29.30 22.05 14.85 9.32 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3310.0 1891.32 946.84 592.24 355.43 237.27 118.26 203.44 116.76 58.29 29.40 21.90 14.55 9.17 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3310.0 1891.14 946.57 592.20 355.36 237.11 118.23 203.19 116.43 57.96 29.30 22.04 14.69 9.14 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3310.0 1890.92 946.59 592.37 355.56 237.48 118.11 201.77 115.64 57.52 28.97 21.52 14.51 9.12 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3310.0 1891.18 946.73 592.17 355.59 237.20 118.36 203.63 116.96 58.11 29.25 21.66 14.35 8.96 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3310.0 1891.42 946.78 592.07 355.52 237.19 118.20 202.98 116.27 58.00 29.23 21.81 14.42 8.89 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3310.0 1891.33 946.83 592.25 355.56 237.33 118.19 217.69 125.01 62.21 31.30 24.87 14.94 10.32 6.0 4.0 2.0 1.0 0.5 0.25

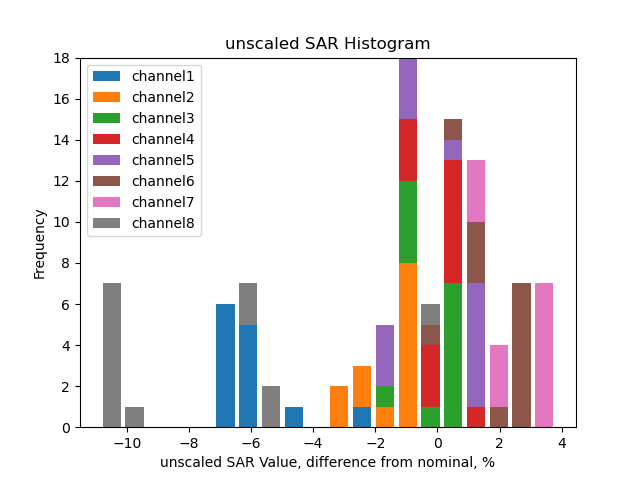

Unscaled SAR calib vals

channel1 3363.29 1921.91 961.93 601.93 361.29 241.08 120.07 209.31 120.12 59.94 30.17 23.02 15.64 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3552.85 2030.29 1016.24 635.53 381.60 254.66 126.85 217.61 124.99 62.27 31.45 23.67 15.94 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3609.21 2062.29 1032.43 645.78 387.56 258.72 128.95 221.83 127.31 63.56 32.06 23.88 15.86 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3621.03 2068.84 1035.52 647.85 388.75 259.39 129.34 222.28 127.37 63.41 32.05 24.11 16.07 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3630.04 2073.75 1038.12 649.65 389.94 260.44 129.53 221.28 126.82 63.08 31.77 23.60 15.91 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3693.90 2110.52 1056.53 660.85 396.83 264.71 132.09 227.25 130.52 64.85 32.64 24.17 16.01 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3721.68 2126.67 1064.54 665.71 399.74 266.69 132.90 228.22 130.73 65.21 32.86 24.52 16.21 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3208.60 1833.39 917.82 574.11 344.67 230.06 114.57 211.02 121.18 60.30 30.34 24.11 14.48 10.0 6.0 4.0 2.0 1.0 0.5 0.25

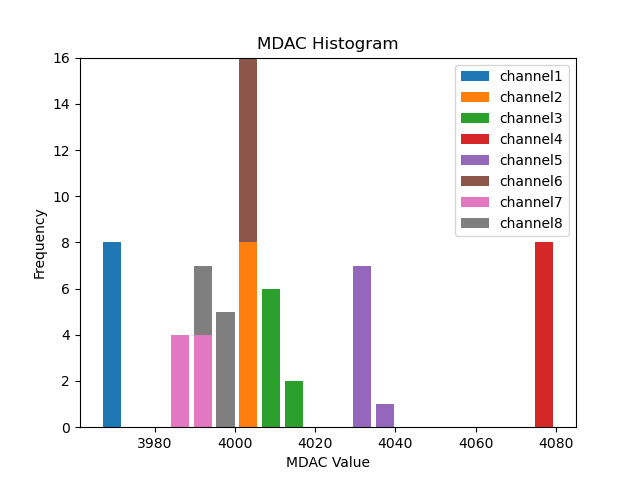

Mdac calib vals

channel1 3970.27 3972.02 3970.08 3970.05 3972.74 3970.41 3969.60 3969.29
channel2 4006.34 4008.27 4007.51 4008.17 4008.87 4007.37 4006.98 4005.30
channel3 4013.11 4014.72 4014.62 4014.39 4016.12 4013.83 4014.18 4012.91
channel4 4080.34 4082.27 4082.24 4080.75 4082.77 4081.35 4081.09 4080.13
channel5 4033.83 4035.22 4034.87 4034.53 4037.80 4035.68 4035.03 4032.80
channel6 4005.09 4006.97 4007.26 4006.84 4008.69 4006.52 4006.40 4005.25
channel7 3991.19 3992.96 3992.82 3992.89 3993.52 3991.62 3991.66 3991.63
channel8 3995.32 3998.42 3998.36 3998.80 4002.09 3998.44 3997.15 3997.03

Unscaled Mdac calib vals

channel1 -125.73 3972.02 3970.08 3970.05 3972.74 3970.41 3969.60 3969.29
channel2 -89.66 4008.27 4007.51 4008.17 4008.87 4007.37 4006.98 4005.30
channel3 -82.89 4014.72 4014.62 4014.39 4016.12 4013.83 4014.18 4012.91
channel4 -15.66 4082.27 4082.24 4080.75 4082.77 4081.35 4081.09 4080.13
channel5 -62.17 4035.22 4034.87 4034.53 4037.80 4035.68 4035.03 4032.80
channel6 -90.91 4006.97 4007.26 4006.84 4008.69 4006.52 4006.40 4005.25
channel7 -104.81 3992.96 3992.82 3992.89 3993.52 3991.62 3991.66 3991.63
channel8 -100.68 3998.42 3998.36 3998.80 4002.09 3998.44 3997.15 3997.03

(click on a plot to zoom...)

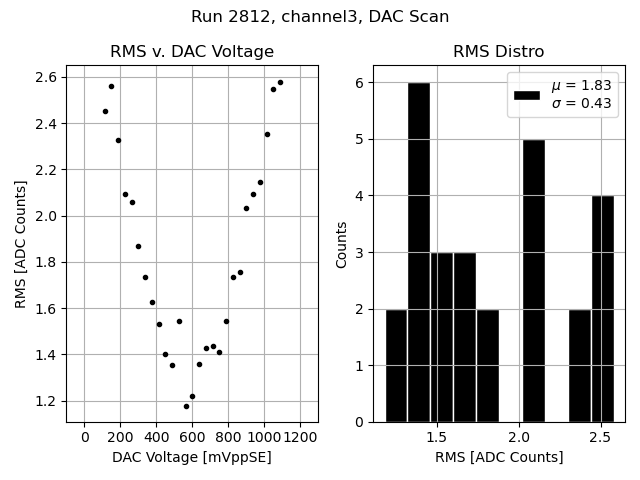

Pedestal Distribution DAC Linearity and Residuals DAC RMS DAC DNL

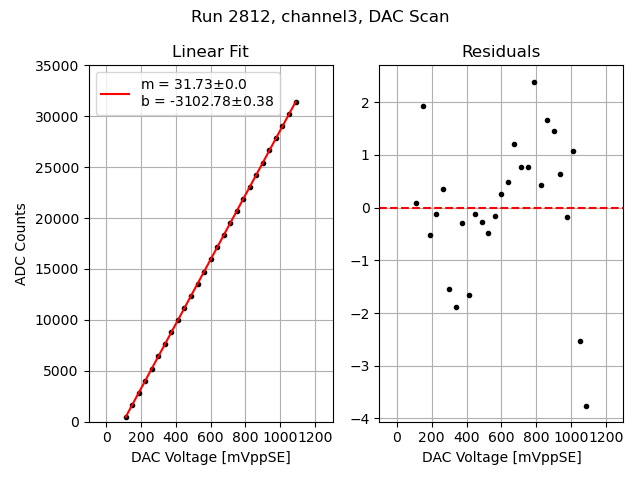

Channel 3

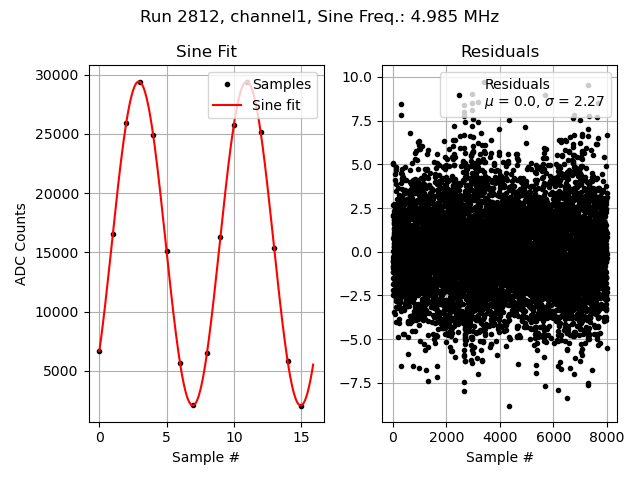

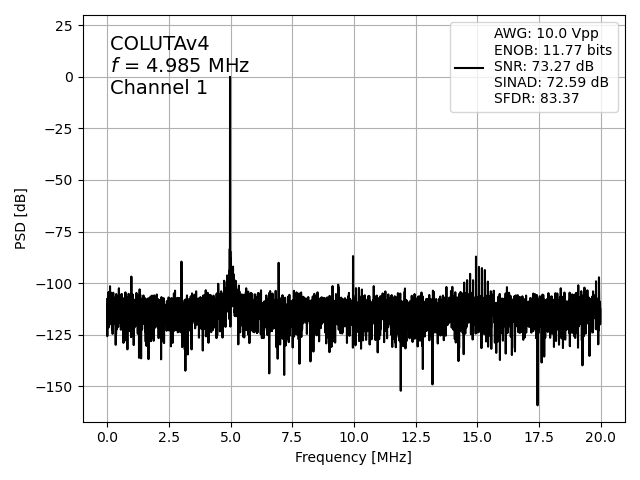

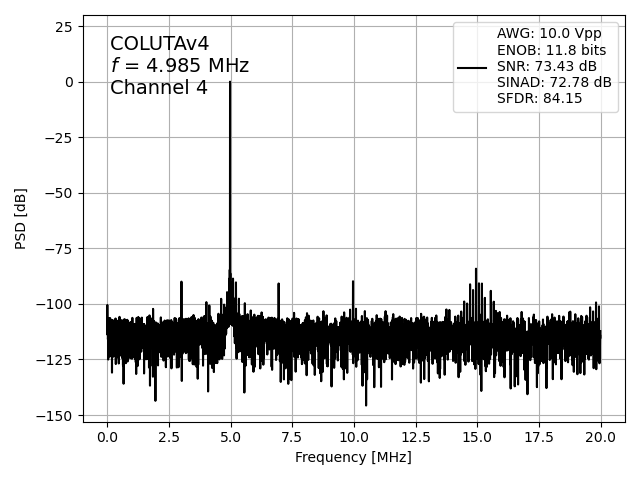

Pedestal Distribution Raw Sine Samples Sine FFT Sine Fitted
Channel 1
Channel 2

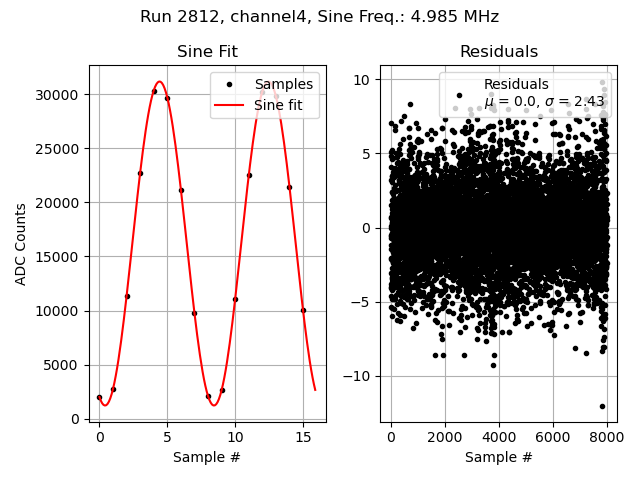

Channel 4

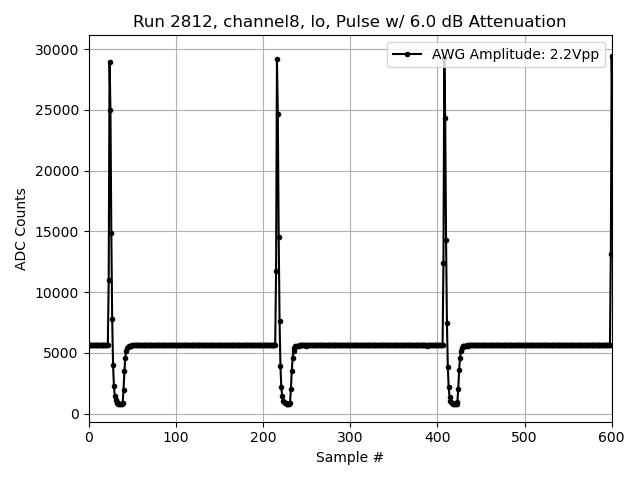

Raw Pulse Data (all measurements) Average interleaved pulse train Energy from OFCs Timing from OFCs

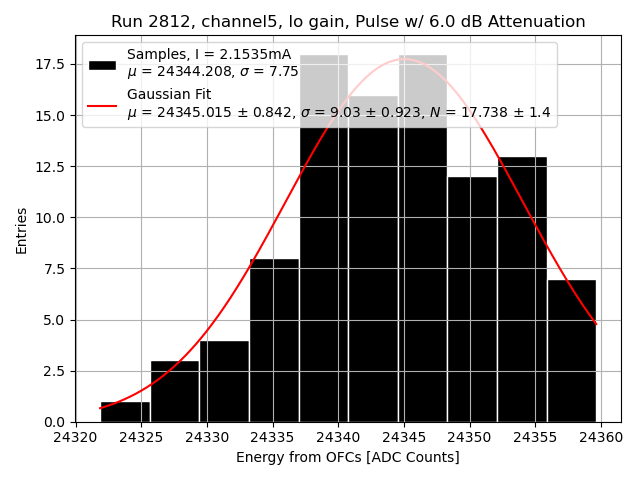

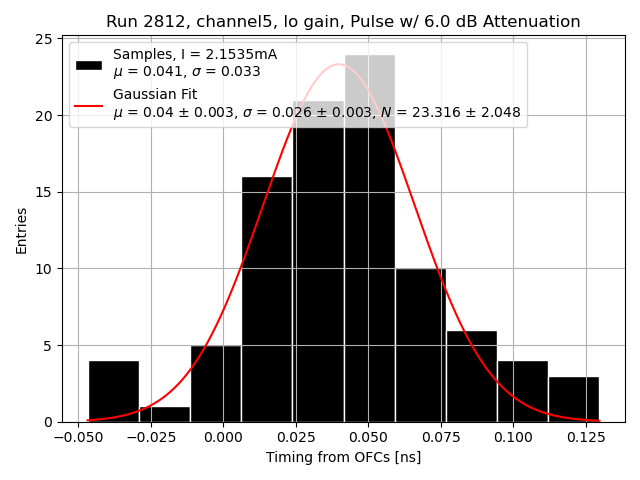

Channel 5

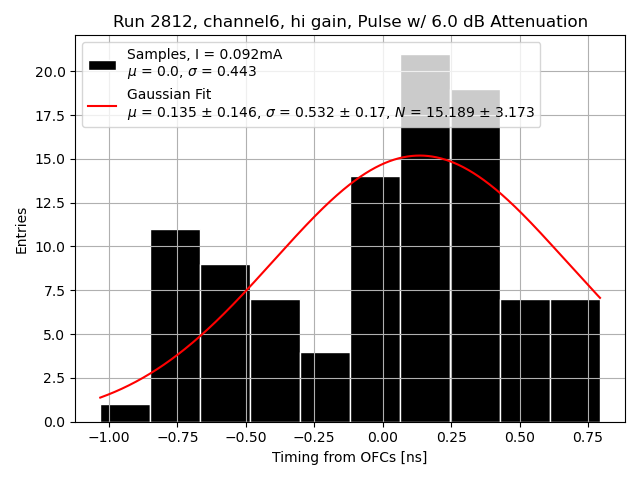

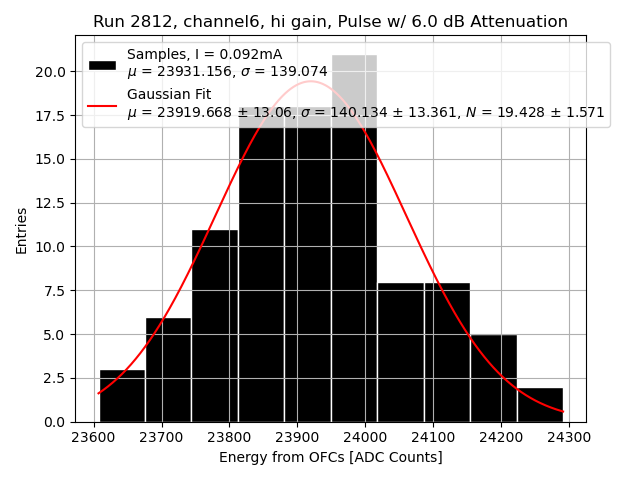

Channel 6

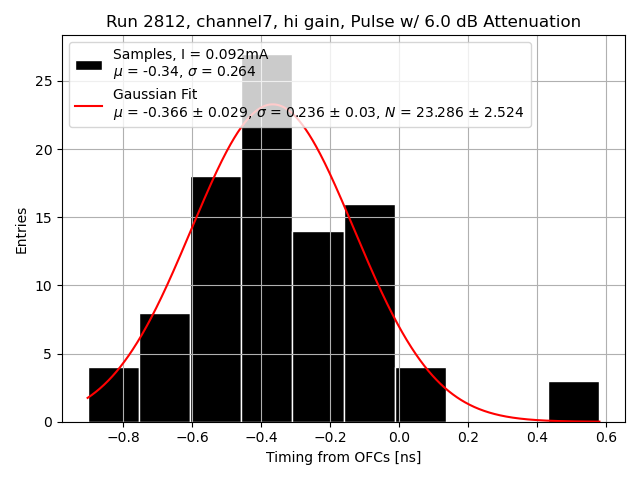

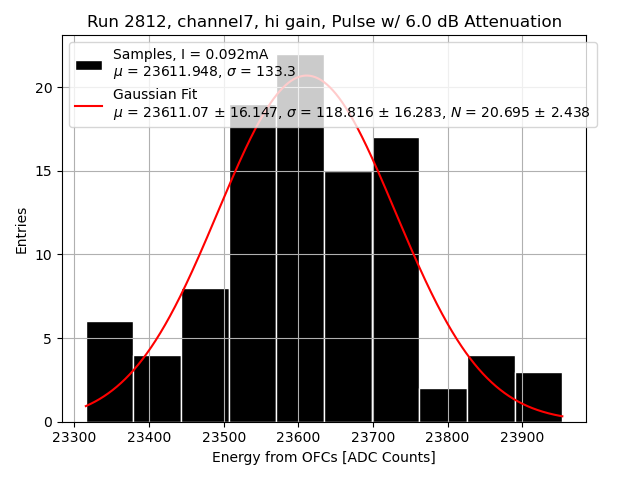

Channel 7

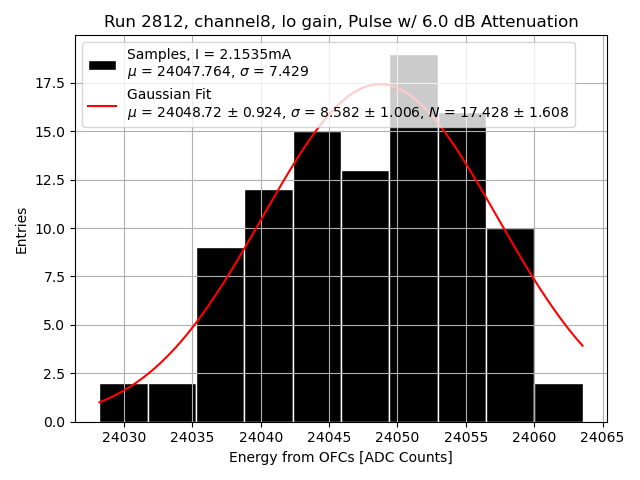

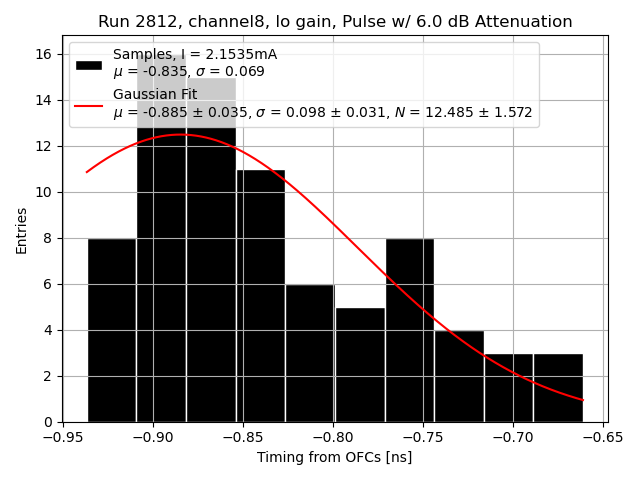

Channel 8
