Per-chip Measurements

ASIC 666

Power Supply Measurements

Pre/Post Config Voltage Current
pre 4.0 1.9200
pre 8.0 0.4093
post 4.0 2.6740
post 8.0 0.4098

Serializer Test

channel1 pass
channel2 pass
channel3 pass
channel4 pass
channel5 pass
channel6 pass
channel7 pass
channel8 pass

Clock Scan

Clock scan pass fraction = 0.4375

Before Edge Count (CP40) 1024 1024 1024 1024 1024 1024 1024 1024 1024 1024 -1 -1 1024 1024 1024 1024
After Edge Count (CP40) 1024 1024 1024 0 0 0 0 0 0 0 -1 -1 1024 1024 1024 1024
Before Edge Count(CP80) 1024 1024 1024 1024 1024 -1 -1 -1 1024 -1 -1 -1 1024 1024 1024 1024
After Edge Count (CP80) 1024 1024 1024 1024 1024 -1 -1 -1 1024 -1 -1 -1 1024 1024 1024 1024
lpGBT Phase Ch1 3 3 3 4 4 -1 -1 -1 4 -1 3 3 3 3 3 3
lpGBT Phase Ch2 3 3 3 4 4 -1 -1 -1 4 -1 -1 3 3 3 3 3
lpGBT Phase Ch3 3 3 3 4 4 -1 -1 -1 4 -1 3 3 3 3 3 3
lpGBT Phase Ch4 3 3 3 4 4 -1 -1 -1 4 -1 -1 3 3 3 3 3
lpGBT Phase Ch5 3 3 3 4 4 4 4 4 4 4 -1 3 3 3 3 3
lpGBT Phase Ch6 3 3 3 4 4 -1 -1 -1 4 -1 -1 3 3 3 3 3
lpGBT Phase Ch7 3 3 3 4 4 -1 -1 -1 4 -1 -1 -1 3 3 3 3
lpGBT Phase Ch8 3 3 3 4 4 4 4 4 4 4 -1 -1 3 3 3 3

Pedestal Results

ASIC Channel Mean Baseline RMS Run

5 MHz Sine Results

ASIC Channel Run meanENOB mean SFDR mean SNR mean SINAD
666 channel1 2814 11.740431 79.649184 73.708270 72.437397
666 channel2 2814 10.930190 82.425539 67.830643 67.559743
666 channel4 2814 11.773300 82.112414 73.499549 72.635269

Pulse Results

Channel ENERGY RMS from OFCs ENERGY RMS from peak Measurements Run TIMING dist mean TIMING dist std a_i b_i mean ENERGY from OFCs mean ENERGY from peak
channel5 7.36225 - - 2814 0.00000 0.06435 [0.13956, 0.22867, 0.60047, 0.30516, 0.27977] [9.37008, -26.92094, 7.14808, 4.71765, 4.54242] 24570.87800 -
channel6 139.05668 - - 2814 -0.00007 0.21690 [0.15799, 0.25567, 0.5998, 0.30844, 0.28288] [9.82658, -26.58914, 7.93312, 4.73762, 5.04666] 24217.17550 -
channel7 141.10196 - - 2814 0.20564 0.29590 [0.15799, 0.25567, 0.5998, 0.30844, 0.28288] [9.82658, -26.58914, 7.93312, 4.73762, 5.04666] 23849.30797 -
channel8 6.91497 - - 2814 0.18361 0.05712 [0.13956, 0.22867, 0.60047, 0.30516, 0.27977] [9.37008, -26.92094, 7.14808, 4.71765, 4.54242] 24022.94916 -

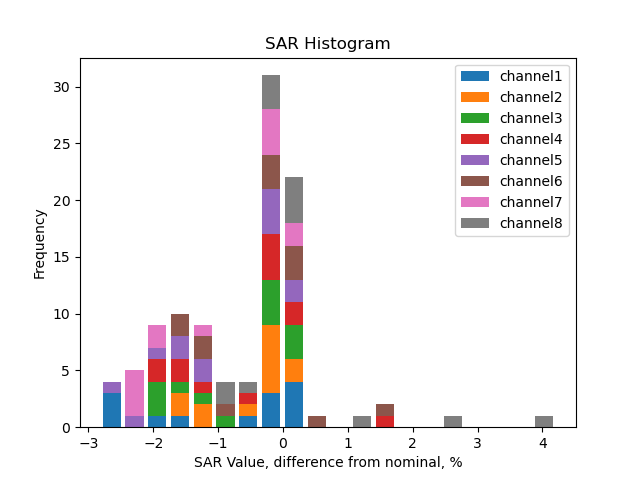

SAR calib vals

channel1 3310.0 1891.65 946.98 592.36 355.61 237.24 118.31 201.41 115.48 57.72 29.14 21.75 14.70 9.27 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3310.0 1890.78 946.43 591.78 355.36 237.08 118.28 203.80 116.85 58.35 29.40 21.94 14.76 9.22 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3310.0 1891.59 946.76 592.39 355.54 237.27 118.27 203.35 116.59 58.13 29.32 21.76 14.64 9.24 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3310.0 1891.12 946.47 592.01 355.44 237.35 118.30 203.19 116.43 58.05 29.28 21.88 14.73 9.39 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3310.0 1891.15 946.61 592.02 355.52 237.41 118.33 203.67 116.92 58.22 29.26 21.65 14.47 9.06 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3310.0 1890.72 946.62 592.20 355.34 237.26 118.25 203.75 116.95 58.28 29.28 21.99 14.87 9.40 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3310.0 1890.92 946.48 592.02 355.55 237.26 118.20 202.79 116.18 57.95 29.21 21.78 14.47 9.03 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3310.0 1891.07 946.67 592.20 355.39 237.20 118.29 205.39 117.92 58.79 29.61 22.45 15.20 9.64 6.0 4.0 2.0 1.0 0.5 0.25

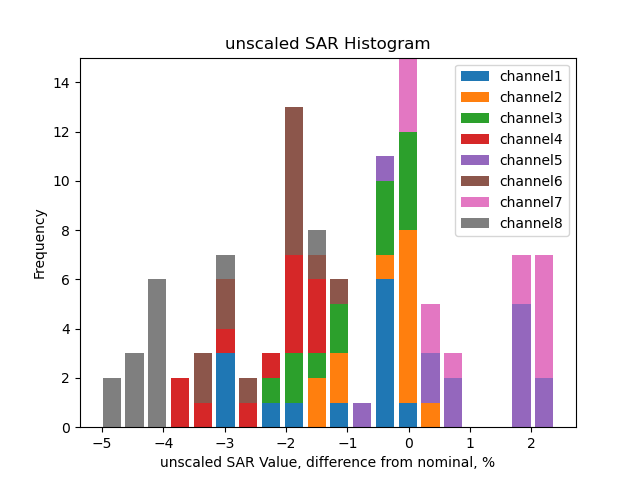

Unscaled SAR calib vals

channel1 3572.25 2041.52 1022.01 639.29 383.79 256.04 127.68 217.37 124.63 62.29 31.45 23.47 15.87 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3589.33 2050.34 1026.30 641.72 385.35 257.09 128.26 221.00 126.71 63.27 31.88 23.79 16.01 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3581.48 2046.73 1024.41 640.98 384.70 256.73 127.97 220.03 126.15 62.90 31.73 23.54 15.84 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3524.87 2013.88 1007.91 630.44 378.51 252.76 125.98 216.38 123.99 61.82 31.18 23.30 15.69 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3654.72 2088.10 1045.19 653.68 392.55 262.14 130.65 224.88 129.10 64.28 32.31 23.90 15.98 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3522.77 2012.26 1007.47 630.27 378.18 252.51 125.85 216.85 124.47 62.03 31.16 23.40 15.83 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3663.82 2093.05 1047.65 655.30 393.56 262.62 130.83 224.47 128.60 64.14 32.33 24.11 16.02 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3435.04 1962.51 982.43 614.57 368.82 246.16 122.76 213.15 122.37 61.01 30.73 23.30 15.77 10.0 6.0 4.0 2.0 1.0 0.5 0.25

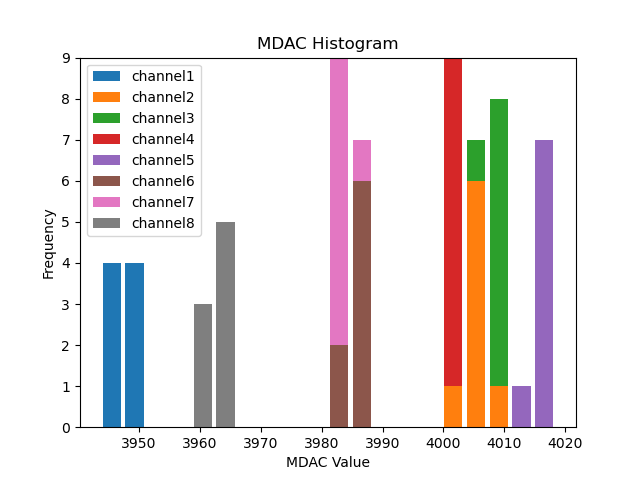

Mdac calib vals

channel1 3947.16 3948.38 3949.34 3949.62 3951.25 3949.55 3946.80 3945.56
channel2 4006.29 4007.67 4007.91 4007.89 4009.37 4007.22 4006.84 4005.26
channel3 4008.86 4010.70 4010.43 4010.80 4011.53 4009.74 4010.73 4009.44
channel4 4002.89 4004.36 4003.86 4003.70 4004.42 4003.75 4002.69 4001.67
channel5 4016.67 4017.68 4017.14 4017.61 4020.28 4018.17 4017.77 4015.77
channel6 3986.10 3988.11 3987.51 3987.27 3989.26 3987.18 3987.07 3986.05
channel7 3983.29 3985.43 3985.48 3985.41 3987.04 3985.99 3985.79 3985.14
channel8 3963.75 3965.66 3965.83 3964.00 3966.62 3965.76 3965.18 3963.29

Unscaled Mdac calib vals

channel1 -148.84 3948.38 3949.34 3949.62 3951.25 3949.55 3946.80 3945.56
channel2 -89.71 4007.67 4007.91 4007.89 4009.37 4007.22 4006.84 4005.26
channel3 -87.14 4010.70 4010.43 4010.80 4011.53 4009.74 4010.73 4009.44
channel4 -93.11 4004.36 4003.86 4003.70 4004.42 4003.75 4002.69 4001.67
channel5 -79.33 4017.68 4017.14 4017.61 4020.28 4018.17 4017.77 4015.77
channel6 -109.90 3988.11 3987.51 3987.27 3989.26 3987.18 3987.07 3986.05
channel7 -112.71 3985.43 3985.48 3985.41 3987.04 3985.99 3985.79 3985.14
channel8 -132.25 3965.66 3965.83 3964.00 3966.62 3965.76 3965.18 3963.29

(click on a plot to zoom...)

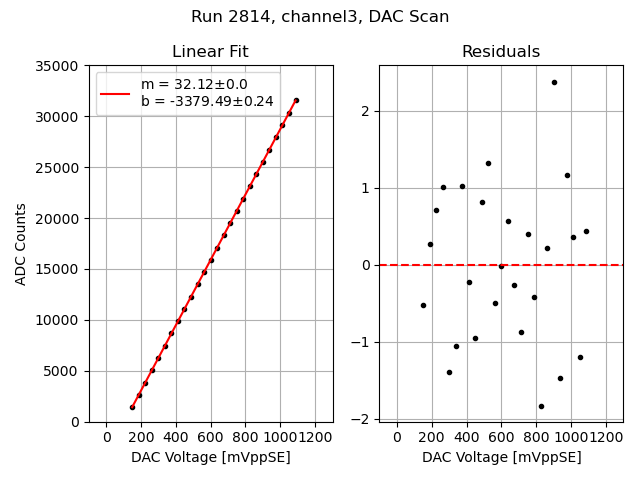

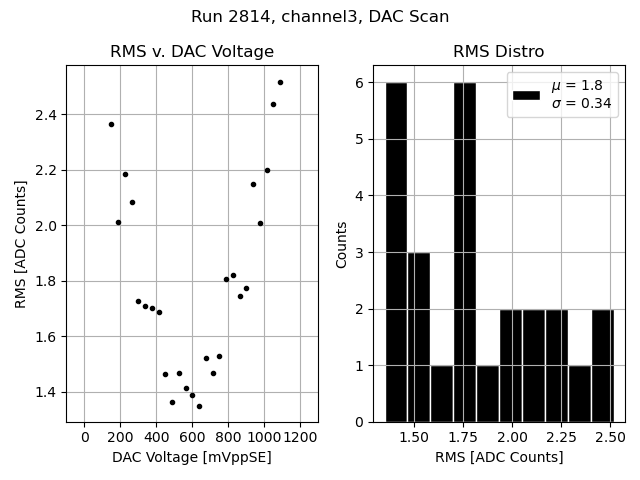

Pedestal Distribution DAC Linearity and Residuals DAC RMS DAC DNL
Channel 3

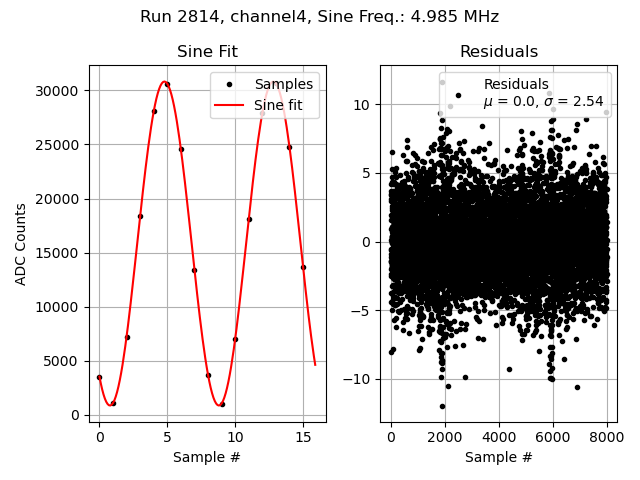

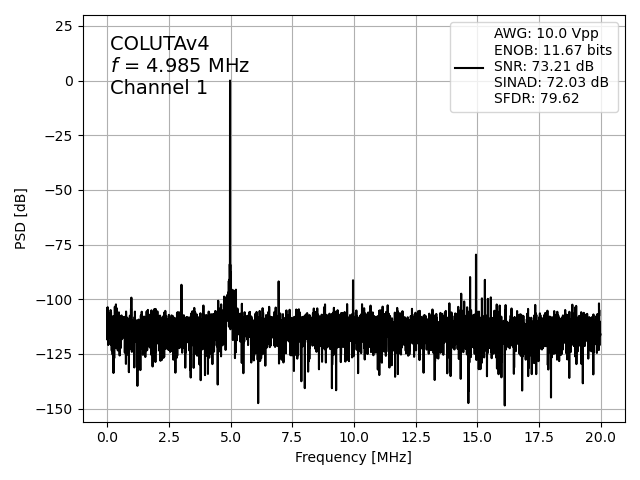

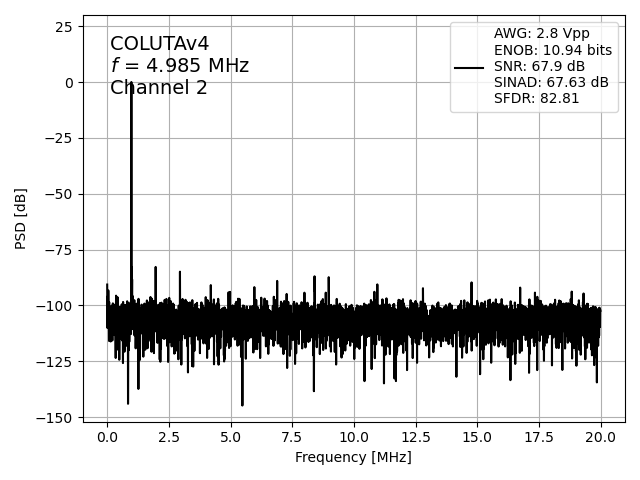

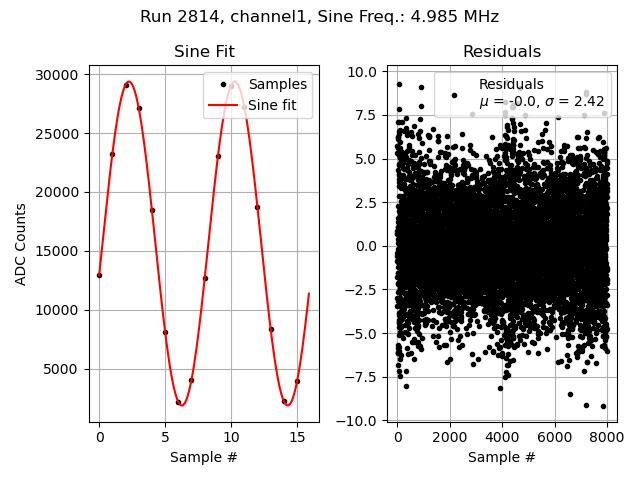

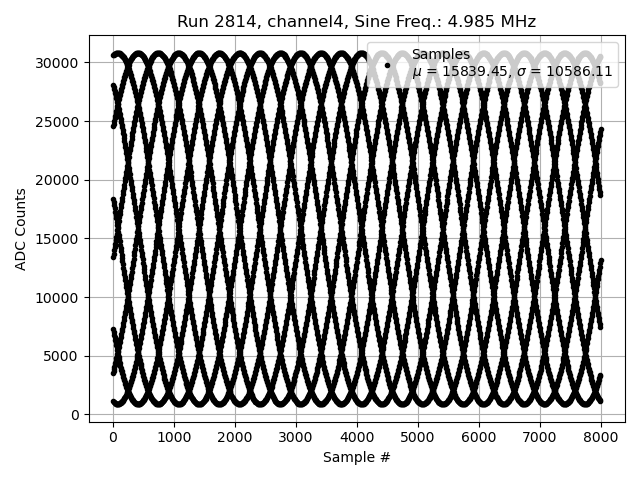

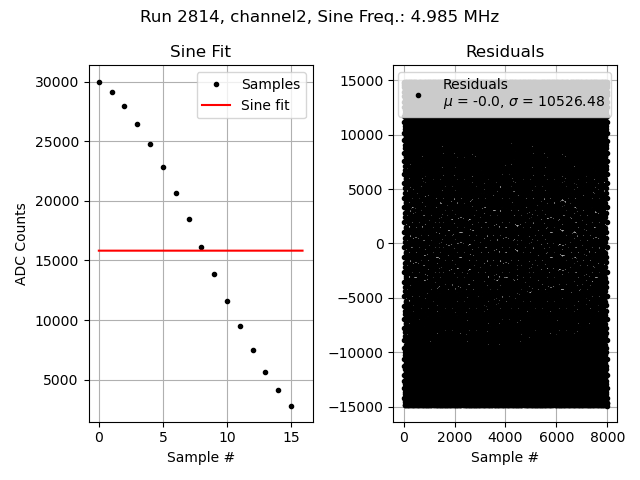

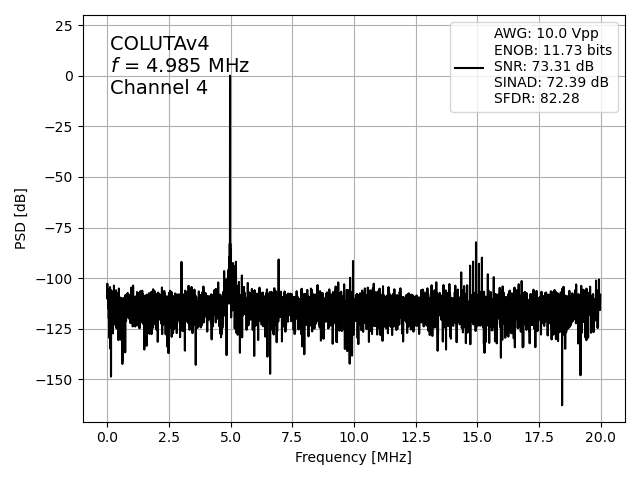

Pedestal Distribution Raw Sine Samples Sine FFT Sine Fitted
Channel 1
Channel 2
Channel 4

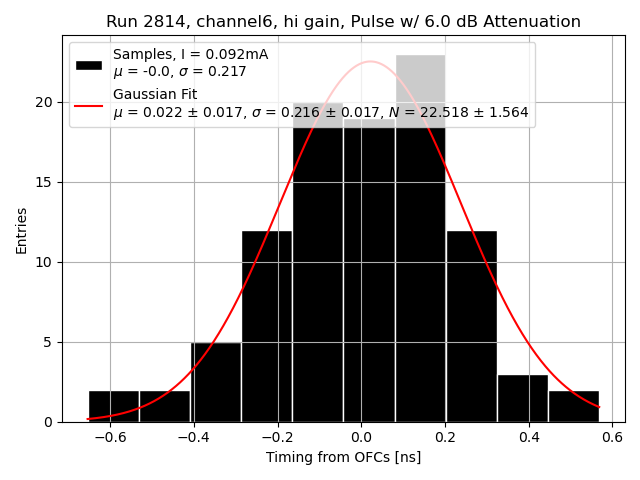

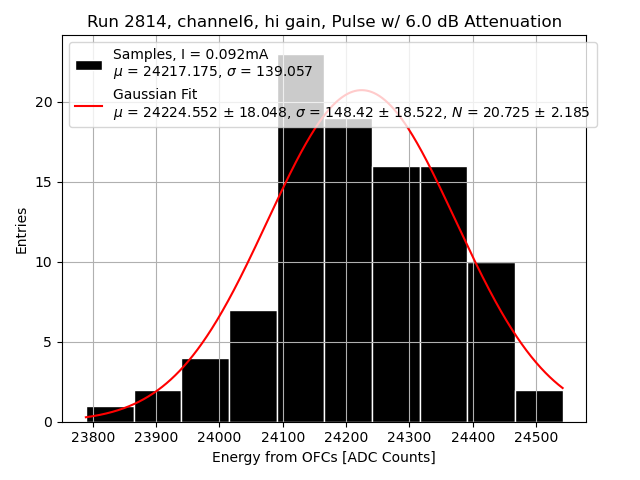

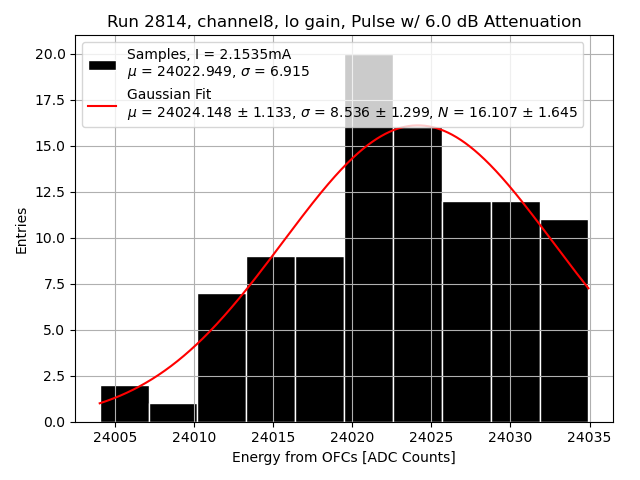

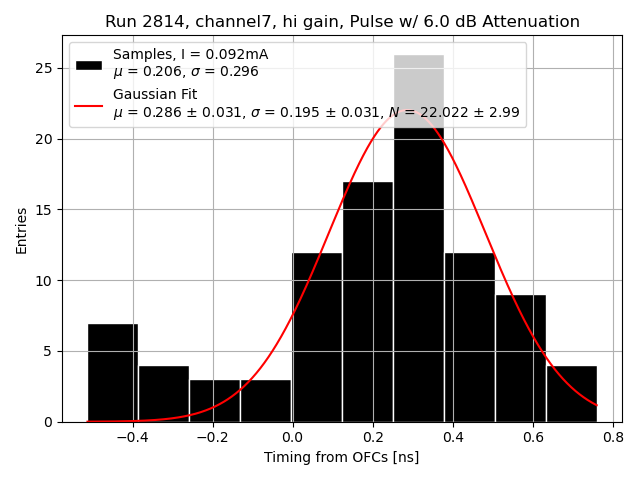

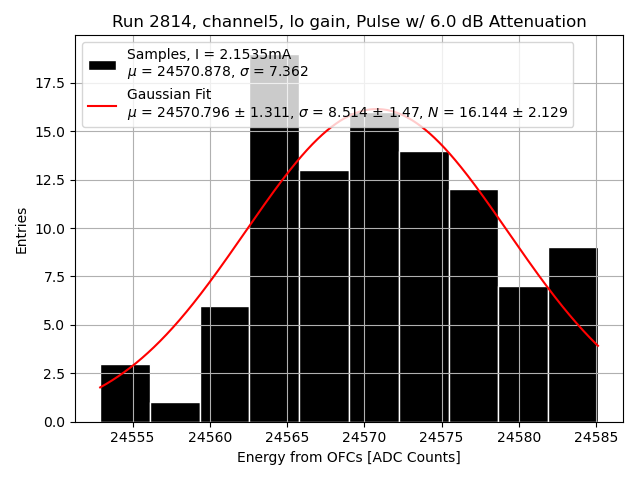

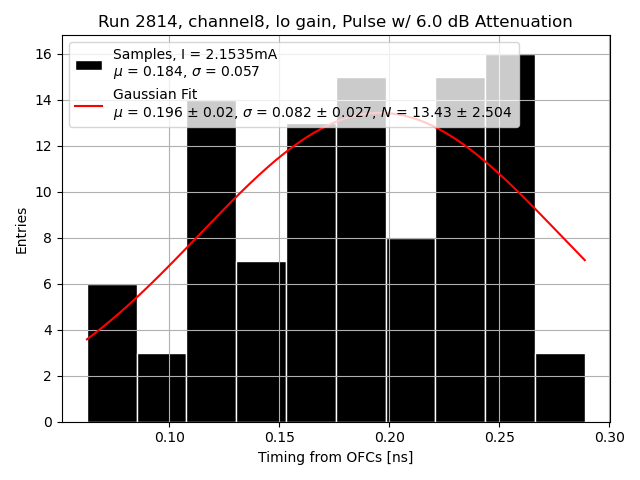

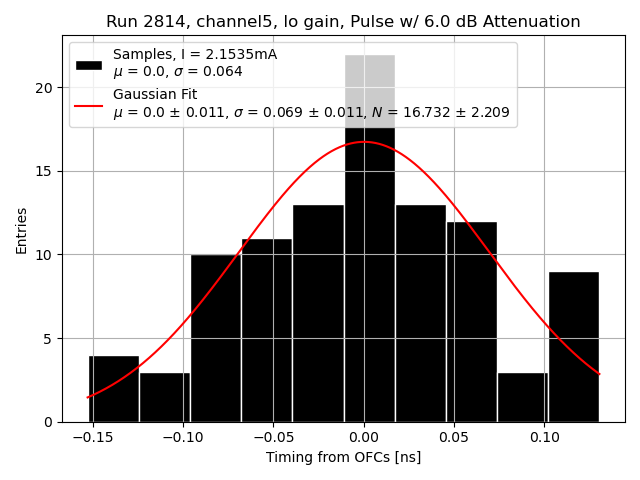

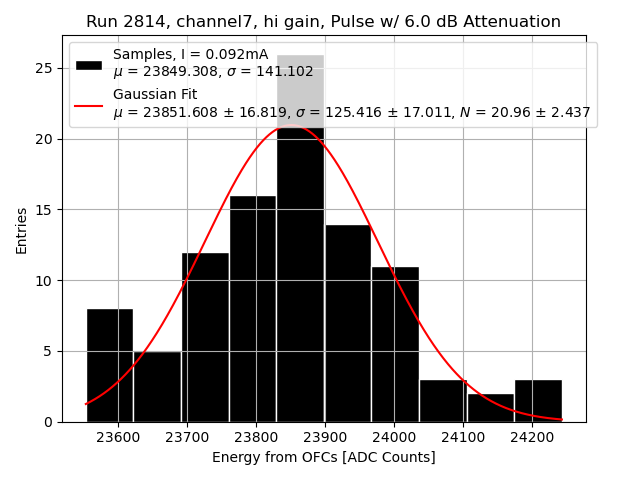

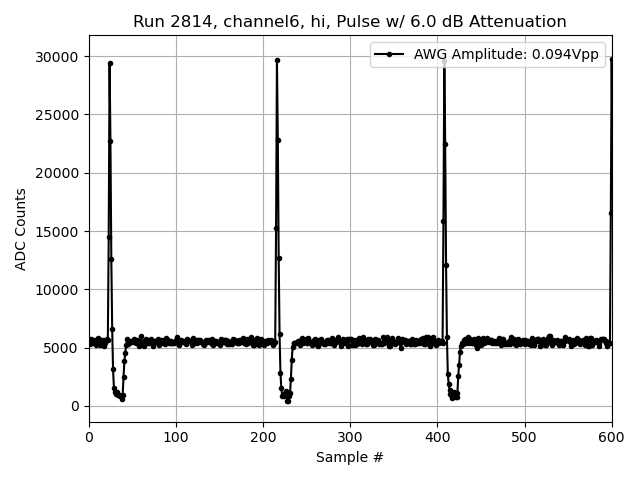

Raw Pulse Data (all measurements) Average interleaved pulse train Energy from OFCs Timing from OFCs
Channel 5
Channel 6
Channel 7
Channel 8
