Per-chip Measurements

ASIC 654

Power Supply Measurements

Pre/Post Config Voltage Current
pre 4.0 1.9940
pre 8.0 0.4055
post 4.0 2.6700
post 8.0 0.4067

Serializer Test

channel1 pass
channel2 pass
channel3 pass
channel4 pass
channel5 pass
channel6 pass
channel7 pass
channel8 pass

Clock Scan

Clock scan pass fraction = 0.4375

Before Edge Count (CP40) 1024 1024 1024 1024 1024 1024 1024 1024 1024 1024 1024 -1 1024 1024 1024 1024
After Edge Count (CP40) 1024 1024 1024 0 0 0 0 0 0 0 1024 -1 1024 1024 1024 1024
Before Edge Count(CP80) 1024 1024 1024 1024 1024 -1 -1 -1 1024 -1 -1 70 1024 1024 1024 1024
After Edge Count (CP80) 1024 1024 1024 1024 1024 -1 -1 -1 1024 -1 -1 1024 1024 1024 1024 1024
lpGBT Phase Ch1 2 2 2 3 3 -1 -1 -1 3 -1 2 2 2 2 2 2
lpGBT Phase Ch2 2 2 2 3 3 -1 -1 -1 3 -1 -1 2 2 2 2 2
lpGBT Phase Ch3 2 2 2 3 3 -1 -1 -1 3 -1 2 2 2 2 2 2
lpGBT Phase Ch4 2 2 2 3 3 -1 -1 -1 3 -1 -1 2 2 2 2 2
lpGBT Phase Ch5 2 2 2 3 3 3 3 3 3 3 3 2 2 2 2 2
lpGBT Phase Ch6 2 2 2 3 3 3 3 3 3 -1 -1 2 2 2 2 2
lpGBT Phase Ch7 2 2 2 3 3 -1 -1 -1 3 -1 -1 2 2 2 2 2
lpGBT Phase Ch8 2 2 2 3 3 3 3 3 3 3 3 -1 2 2 2 2

Pedestal Results

ASIC Channel Mean Baseline RMS Run

5 MHz Sine Results

ASIC Channel Run meanENOB mean SFDR mean SNR mean SINAD
654 channel1 2822 11.842484 84.225286 73.682715 73.051753
654 channel2 2822 10.379431 71.149975 65.548054 64.244173
654 channel4 2822 11.876540 84.651562 73.906121 73.256772

Pulse Results

Channel ENERGY RMS from OFCs ENERGY RMS from peak Measurements Run TIMING dist mean TIMING dist std a_i b_i mean ENERGY from OFCs mean ENERGY from peak
channel5 7.73227 - - 2822 0.00344 0.04396 [0.14048, 0.23259, 0.59331, 0.31442, 0.27645] [9.03694, -26.72818, 6.65474, 5.33961, 4.36205] 24504.95954 -
channel6 157.83343 - - 2822 0.01349 0.20802 [0.15226, 0.26194, 0.59238, 0.31895, 0.27376] [8.1756, -26.62807, 8.08776, 4.01835, 6.46903] 24184.50733 -
channel7 143.01178 - - 2822 0.08282 0.46686 [0.15226, 0.26194, 0.59238, 0.31895, 0.27376] [8.1756, -26.62807, 8.08776, 4.01835, 6.46903] 23779.16811 -
channel8 7.31639 - - 2822 0.19261 0.05564 [0.14048, 0.23259, 0.59331, 0.31442, 0.27645] [9.03694, -26.72818, 6.65474, 5.33961, 4.36205] 24139.26770 -

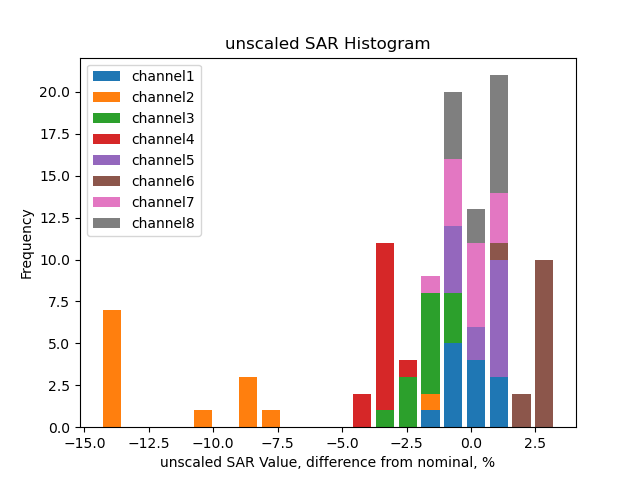

SAR calib vals

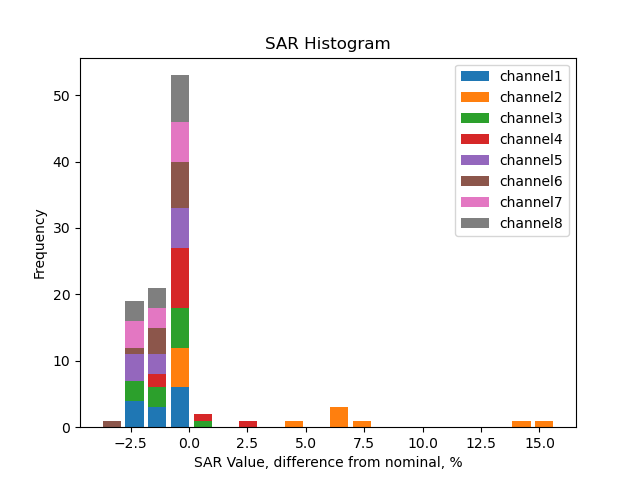

channel1 3310.0 1891.63 946.57 592.19 355.35 237.14 118.15 203.81 116.92 58.24 29.23 21.78 14.56 9.15 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3310.0 1891.42 946.56 592.21 355.69 237.32 118.16 220.40 126.55 63.14 31.84 25.43 15.48 10.73 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3310.0 1891.36 946.68 592.12 355.52 237.23 118.29 203.94 116.94 58.24 29.42 21.70 14.71 9.31 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3310.0 1891.55 946.45 591.93 355.18 237.06 118.22 205.47 117.97 58.82 29.67 22.13 14.92 9.52 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3310.0 1891.05 946.54 592.08 355.54 237.15 118.37 203.28 116.66 58.18 29.29 21.80 14.58 9.09 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3310.0 1890.73 946.39 592.01 355.28 237.24 118.15 205.05 117.67 58.58 29.46 22.07 14.47 8.93 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3310.0 1891.02 946.58 591.95 355.19 237.19 118.15 203.73 116.90 58.28 29.38 21.78 14.57 9.15 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3310.0 1891.05 946.57 592.14 355.30 237.22 118.27 203.80 116.95 58.32 29.48 21.85 14.54 9.12 6.0 4.0 2.0 1.0 0.5 0.25

Unscaled SAR calib vals

channel1 3618.97 2068.20 1034.93 647.47 388.52 259.28 129.18 222.83 127.83 63.68 31.96 23.81 15.92 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3085.56 1763.17 882.38 552.05 331.57 221.23 110.15 205.46 117.97 58.86 29.68 23.71 14.43 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3553.82 2030.68 1016.41 635.74 381.71 254.70 127.00 218.96 125.55 62.53 31.59 23.30 15.79 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3478.04 1987.58 994.50 621.98 373.21 249.10 124.22 215.90 123.96 61.81 31.18 23.25 15.68 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3640.06 2079.62 1040.93 651.12 390.99 260.80 130.17 223.55 128.29 63.98 32.21 23.97 16.03 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3705.14 2116.44 1059.37 662.68 397.69 265.56 132.25 229.53 131.72 65.57 32.98 24.70 16.20 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3617.77 2066.85 1034.60 646.99 388.22 259.24 129.14 222.67 127.77 63.70 32.11 23.81 15.92 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3630.44 2074.12 1038.21 649.46 389.70 260.19 129.72 223.53 128.27 63.97 32.33 23.96 15.95 10.0 6.0 4.0 2.0 1.0 0.5 0.25

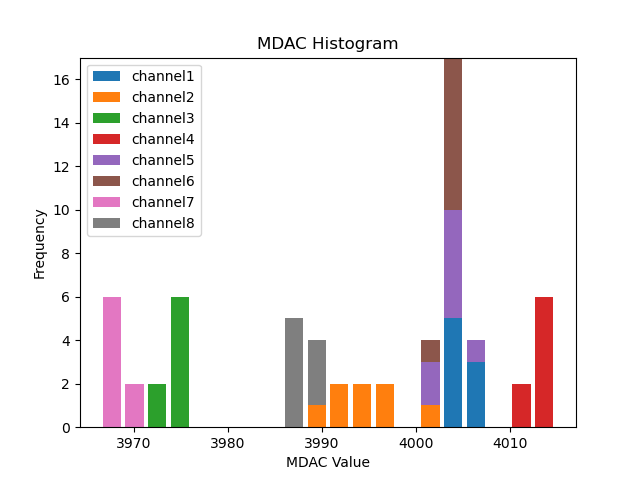

Mdac calib vals

channel1 4005.12 4007.18 4006.13 4006.74 4008.42 4006.28 4006.03 4004.40
channel2 3990.92 3994.46 3993.95 3996.69 3998.25 3992.27 3995.34 4003.43
channel3 3974.10 3975.58 3975.85 3975.12 3976.85 3975.16 3975.47 3973.74
channel4 4013.00 4016.02 4014.64 4013.78 4015.60 4014.77 4014.53 4012.60
channel5 4003.62 4005.25 4004.15 4004.22 4006.91 4004.98 4004.65 4003.21
channel6 4004.29 4005.10 4005.75 4004.98 4005.98 4004.50 4004.28 4002.78
channel7 3967.64 3969.35 3970.06 3969.72 3970.66 3969.80 3969.63 3968.30
channel8 3988.60 3989.84 3989.90 3989.05 3990.90 3988.92 3988.76 3987.58

Unscaled Mdac calib vals

channel1 -90.88 4007.18 4006.13 4006.74 4008.42 4006.28 4006.03 4004.40
channel2 -105.08 3994.46 3993.95 3996.69 3998.25 3992.27 3995.34 4003.43
channel3 -121.90 3975.58 3975.85 3975.12 3976.85 3975.16 3975.47 3973.74
channel4 -83.00 4016.02 4014.64 4013.78 4015.60 4014.77 4014.53 4012.60
channel5 -92.38 4005.25 4004.15 4004.22 4006.91 4004.98 4004.65 4003.21
channel6 -91.71 4005.10 4005.75 4004.98 4005.98 4004.50 4004.28 4002.78
channel7 -128.36 3969.35 3970.06 3969.72 3970.66 3969.80 3969.63 3968.30
channel8 -107.40 3989.84 3989.90 3989.05 3990.90 3988.92 3988.76 3987.58

(click on a plot to zoom...)

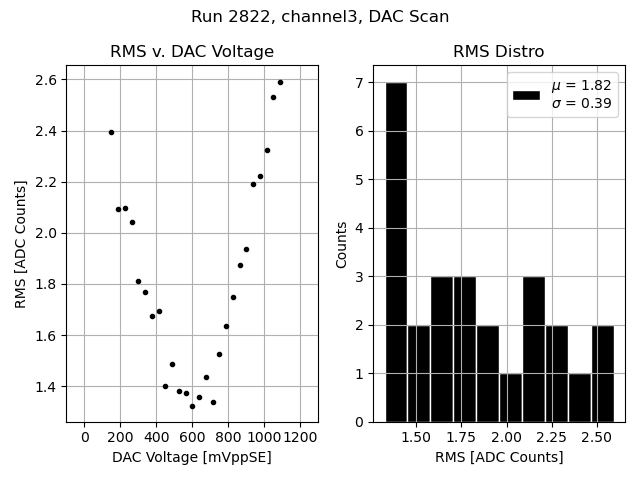

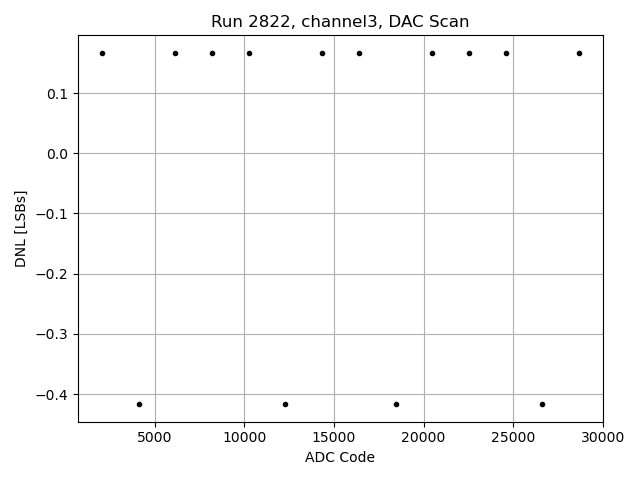

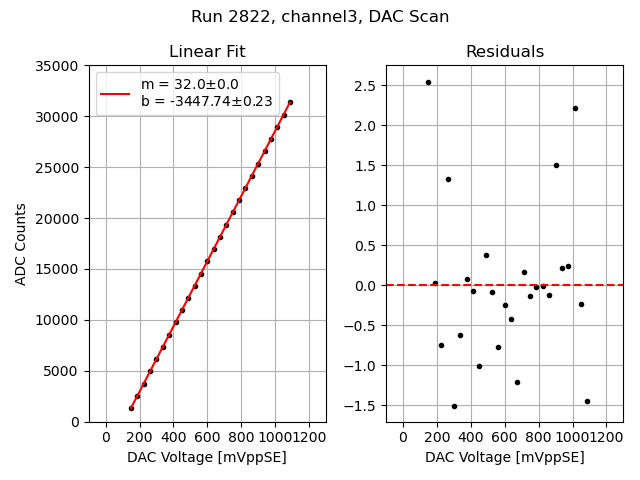

Pedestal Distribution DAC Linearity and Residuals DAC RMS DAC DNL
Channel 3

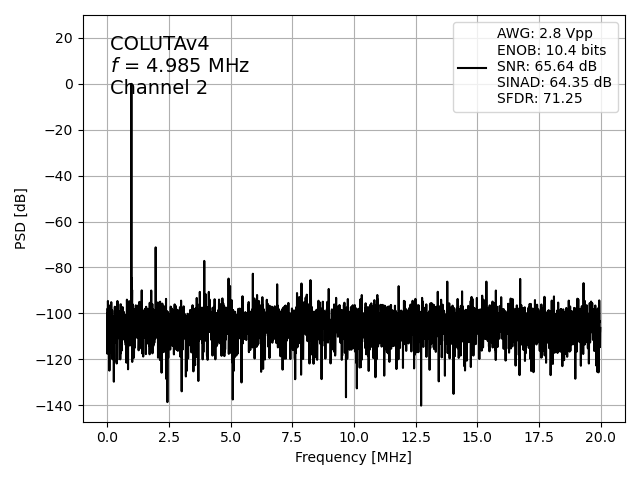

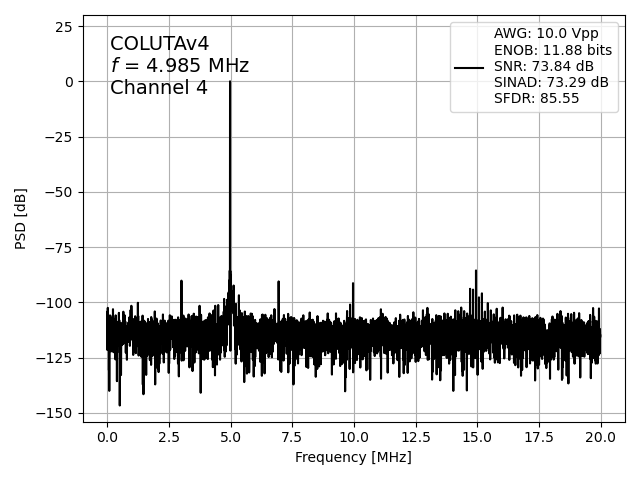

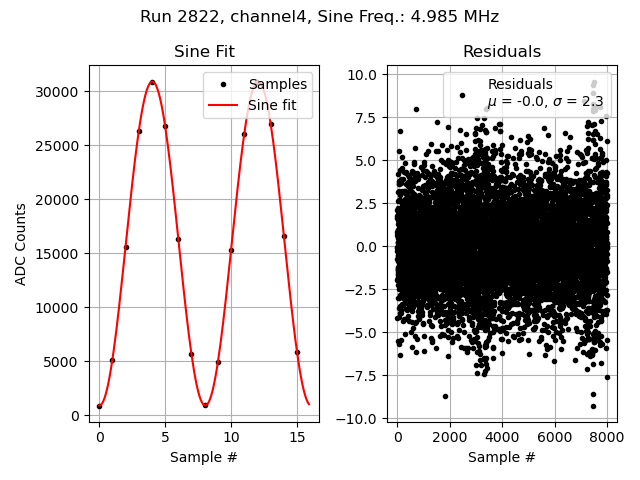

Pedestal Distribution Raw Sine Samples Sine FFT Sine Fitted
Channel 1
Channel 2
Channel 4

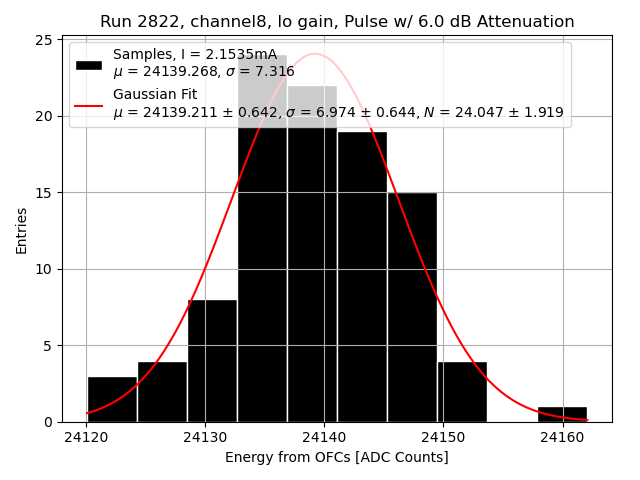

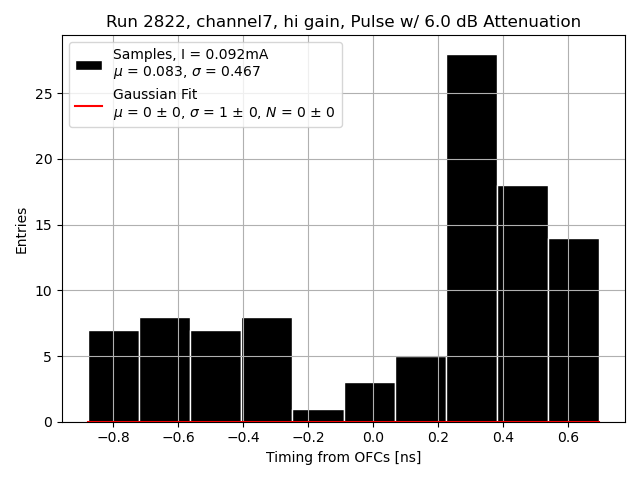

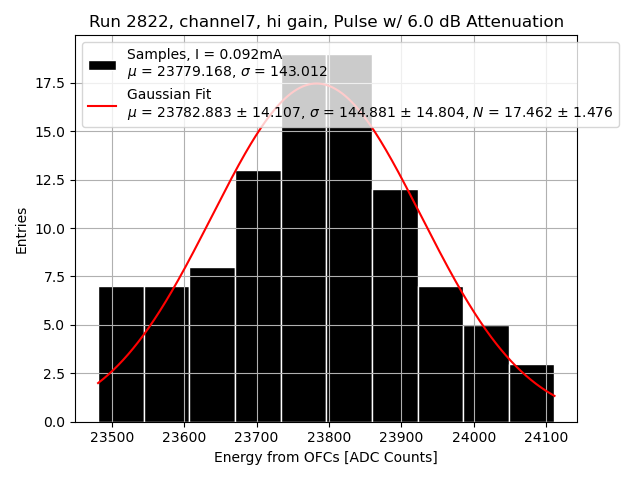

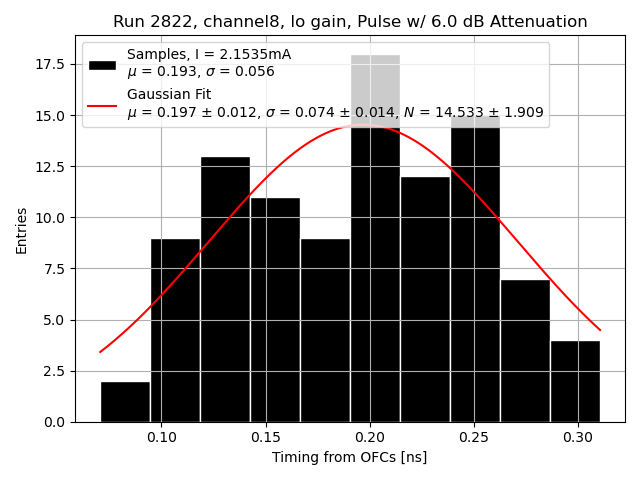

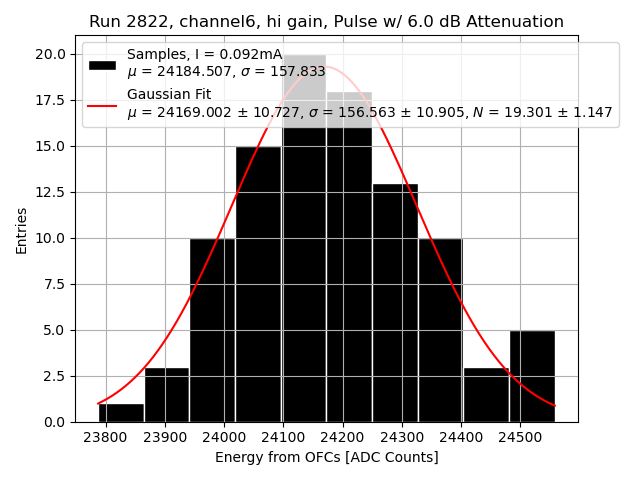

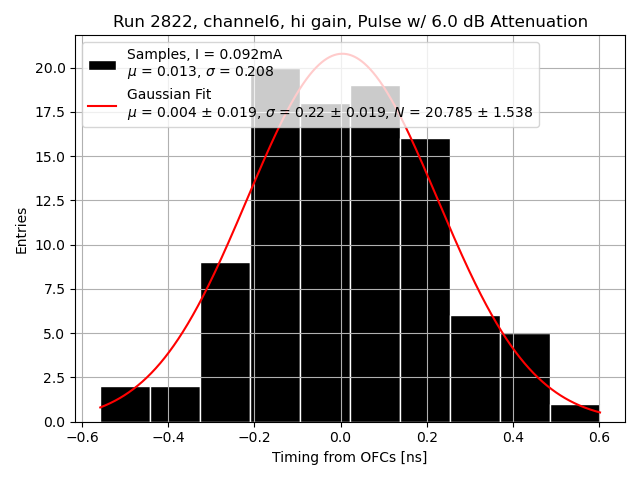

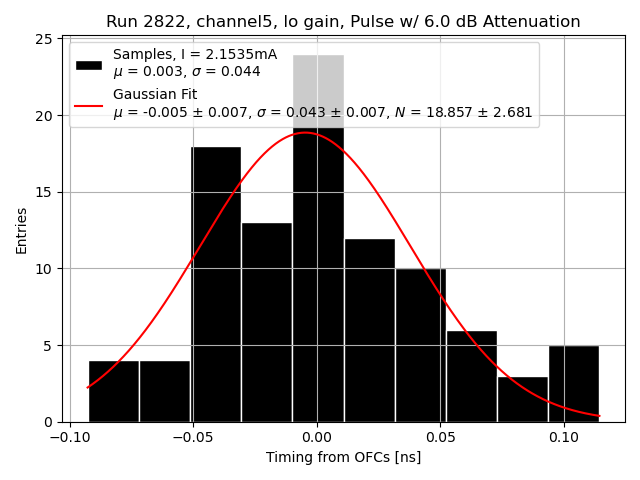

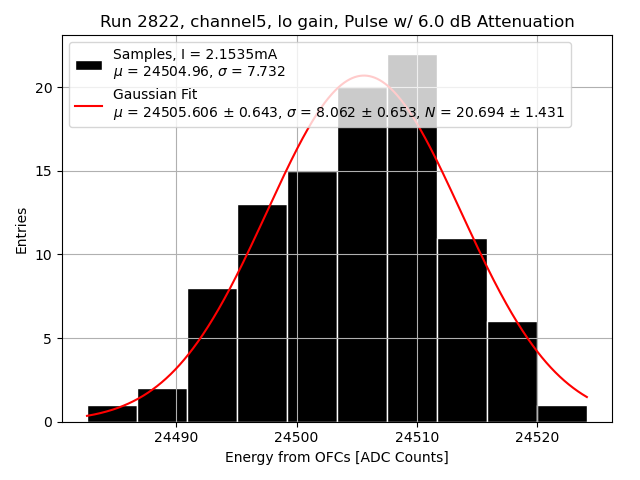

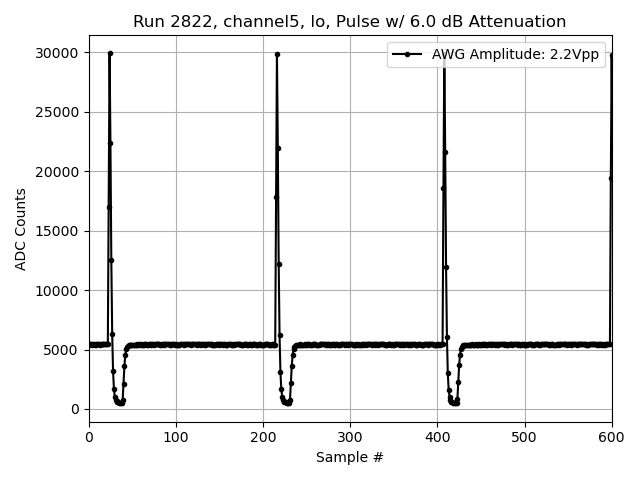

Raw Pulse Data (all measurements) Average interleaved pulse train Energy from OFCs Timing from OFCs
Channel 5
Channel 6
Channel 7
Channel 8
