Per-chip Measurements

ASIC 673

Power Supply Measurements

Pre/Post Config Voltage Current
pre 4.0 2.6740
pre 8.0 0.4053
post 4.0 2.6750
post 8.0 0.4063

Serializer Test

channel1 pass
channel2 pass
channel3 pass
channel4 pass
channel5 pass
channel6 pass
channel7 pass
channel8 pass

Clock Scan

Clock scan pass fraction = 0.5

Before Edge Count (CP40) 1024 1024 1024 1024 1024 1024 1024 1024 1024 1024 -1 1024 1024 1024 1024 1024
After Edge Count (CP40) 1024 1024 1024 0 0 0 0 0 0 0 -1 1024 1024 1024 1024 1024
Before Edge Count(CP80) 1024 1024 1024 1024 1024 -1 -1 -1 1024 -1 -1 1024 1024 1024 1024 1024
After Edge Count (CP80) 1024 1024 1024 1024 1024 -1 -1 -1 1024 -1 -1 1024 1024 1024 1024 1024
lpGBT Phase Ch1 3 3 3 4 4 -1 -1 -1 4 -1 3 3 3 3 3 3
lpGBT Phase Ch2 3 3 3 4 4 -1 -1 -1 4 -1 -1 3 3 3 3 3
lpGBT Phase Ch3 3 3 3 4 4 -1 -1 -1 4 -1 3 3 3 3 3 3
lpGBT Phase Ch4 3 3 3 4 4 -1 -1 -1 4 -1 3 3 3 3 3 3
lpGBT Phase Ch5 3 3 3 4 4 4 4 4 4 4 -1 3 3 3 3 3
lpGBT Phase Ch6 3 3 3 4 4 -1 -1 -1 4 -1 -1 3 3 3 3 3
lpGBT Phase Ch7 3 3 3 4 4 -1 -1 -1 4 -1 -1 3 3 3 3 3
lpGBT Phase Ch8 3 3 3 4 4 4 4 4 4 4 -1 3 3 3 3 3

Pedestal Results

ASIC Channel Mean Baseline RMS Run

5 MHz Sine Results

ASIC Channel Run meanENOB mean SFDR mean SNR mean SINAD
673 channel1 2826 11.825781 84.699040 73.537052 72.951202
673 channel2 2826 10.868716 78.587189 67.660028 67.189667
673 channel4 2826 11.715524 80.105284 73.443920 72.287452

Pulse Results

Channel ENERGY RMS from OFCs ENERGY RMS from peak Measurements Run TIMING dist mean TIMING dist std a_i b_i mean ENERGY from OFCs mean ENERGY from peak
channel5 8.73717 - - 2826 -0.00713 0.04997 [0.14098, 0.23798, 0.60114, 0.32345, 0.26817] [7.86998, -26.12658, 5.48333, 5.75213, 4.60415] 24228.59500 -
channel6 138.63105 - - 2826 0.00009 0.20617 [0.15972, 0.24646, 0.61176, 0.3193, 0.27614] [7.66637, -26.67485, 7.66614, 4.33461, 5.48944] 23868.56900 -
channel7 141.34257 - - 2826 -0.05339 0.41163 [0.15972, 0.24646, 0.61176, 0.3193, 0.27614] [7.66637, -26.67485, 7.66614, 4.33461, 5.48944] 23615.37835 -
channel8 6.49410 - - 2826 0.03044 0.03412 [0.14098, 0.23798, 0.60114, 0.32345, 0.26817] [7.86998, -26.12658, 5.48333, 5.75213, 4.60415] 23999.86284 -

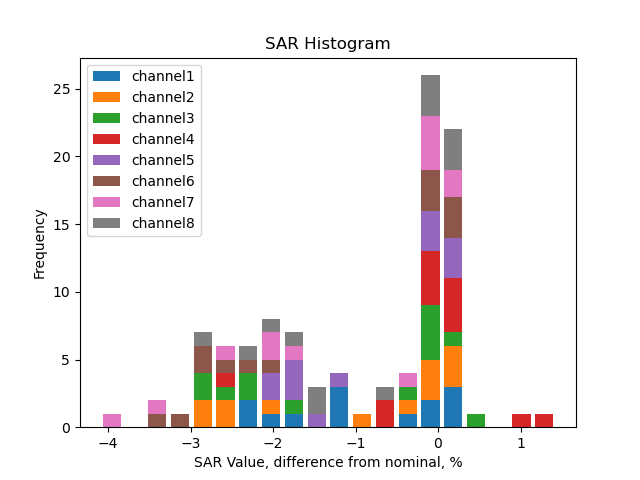

SAR calib vals

channel1 3310.0 1891.31 946.36 592.38 355.51 237.17 118.05 202.49 116.38 57.83 29.21 21.96 14.63 9.06 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3310.0 1891.00 946.59 592.31 355.46 237.42 118.19 201.01 115.22 57.50 29.00 21.65 14.68 9.21 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3310.0 1891.24 946.88 592.15 355.45 237.53 118.23 201.82 115.74 57.56 28.94 21.55 14.52 9.21 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3310.0 1891.75 946.73 592.26 355.65 237.19 118.20 205.75 118.15 58.73 29.61 22.44 14.40 9.38 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3310.0 1890.89 946.48 592.39 355.49 237.35 118.21 202.96 116.54 58.14 29.25 21.74 14.54 9.09 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3310.0 1891.17 946.84 592.23 355.57 237.28 118.16 201.33 115.49 57.41 29.00 21.43 14.45 8.99 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3310.0 1890.57 946.26 592.25 355.23 237.25 118.17 203.13 116.45 58.05 29.51 21.60 14.30 8.87 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3310.0 1891.30 946.65 592.18 355.52 237.36 118.35 203.08 116.63 58.13 29.42 21.86 14.44 8.99 6.0 4.0 2.0 1.0 0.5 0.25

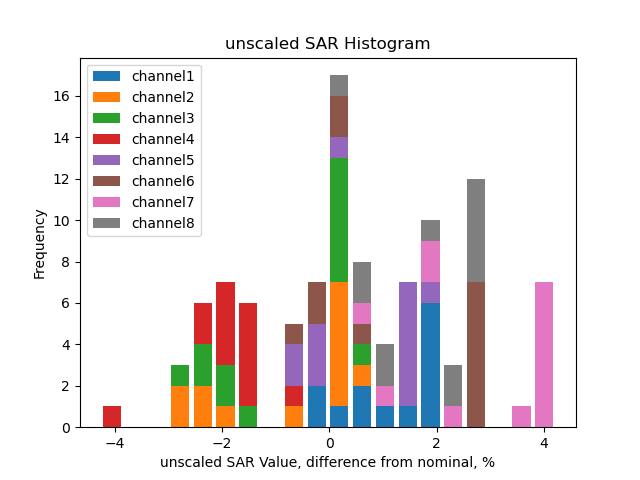

Unscaled SAR calib vals

channel1 3655.12 2088.51 1045.03 654.14 392.58 261.90 130.36 223.60 128.51 63.86 32.26 24.25 16.15 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3593.80 2053.14 1027.75 643.10 385.94 257.78 128.32 218.25 125.10 62.43 31.49 23.51 15.94 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3595.28 2054.24 1028.49 643.19 386.09 258.00 128.42 219.21 125.71 62.52 31.43 23.41 15.77 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3528.94 2016.88 1009.35 631.44 379.17 252.88 126.02 219.36 125.96 62.61 31.57 23.92 15.35 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3641.97 2080.53 1041.40 651.80 391.14 261.15 130.07 223.32 128.23 63.97 32.18 23.92 16.00 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3683.89 2104.79 1053.79 659.13 395.73 264.08 131.51 224.07 128.54 63.90 32.28 23.85 16.08 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3729.97 2130.44 1066.32 667.39 400.30 267.35 133.16 228.90 131.22 65.42 33.25 24.34 16.12 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3680.23 2102.85 1052.54 658.42 395.29 263.91 131.59 225.80 129.67 64.63 32.71 24.30 16.06 10.0 6.0 4.0 2.0 1.0 0.5 0.25

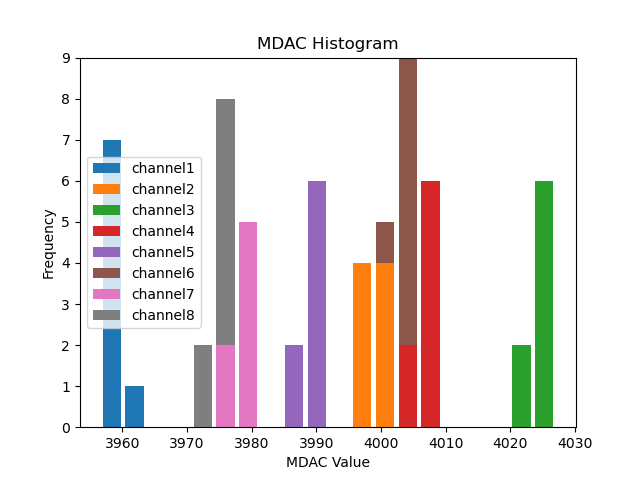

Mdac calib vals

channel1 3959.21 3961.58 3960.44 3961.31 3963.49 3960.90 3960.28 3958.33
channel2 3999.07 4000.68 4001.32 4001.59 4002.44 4000.30 3999.81 3998.29
channel3 4023.54 4025.99 4025.57 4025.89 4028.77 4026.87 4025.93 4022.99
channel4 4007.73 4010.44 4009.70 4008.50 4010.50 4008.74 4007.61 4004.61
channel5 3988.75 3991.45 3990.82 3990.59 3992.94 3991.38 3991.52 3989.07
channel6 4004.02 4005.49 4005.97 4005.77 4007.11 4005.11 4005.57 4004.15
channel7 3978.88 3981.05 3980.80 3980.68 3981.10 3979.80 3980.80 3979.08
channel8 3975.27 3976.58 3976.88 3976.74 3977.15 3975.97 3976.37 3974.61

Unscaled Mdac calib vals

channel1 -136.79 3961.58 3960.44 3961.31 3963.49 3960.90 3960.28 3958.33
channel2 -96.93 4000.68 4001.32 4001.59 4002.44 4000.30 3999.81 3998.29
channel3 -72.46 4025.99 4025.57 4025.89 4028.77 4026.87 4025.93 4022.99
channel4 -88.27 4010.44 4009.70 4008.50 4010.50 4008.74 4007.61 4004.61
channel5 -107.25 3991.45 3990.82 3990.59 3992.94 3991.38 3991.52 3989.07
channel6 -91.98 4005.49 4005.97 4005.77 4007.11 4005.11 4005.57 4004.15
channel7 -117.12 3981.05 3980.80 3980.68 3981.10 3979.80 3980.80 3979.08
channel8 -120.73 3976.58 3976.88 3976.74 3977.15 3975.97 3976.37 3974.61

(click on a plot to zoom...)

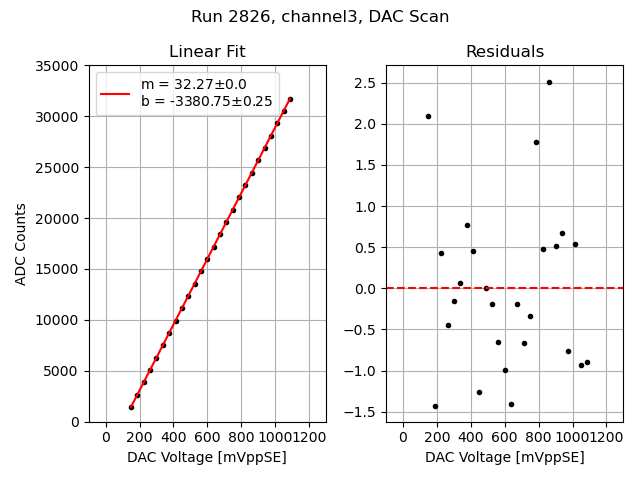

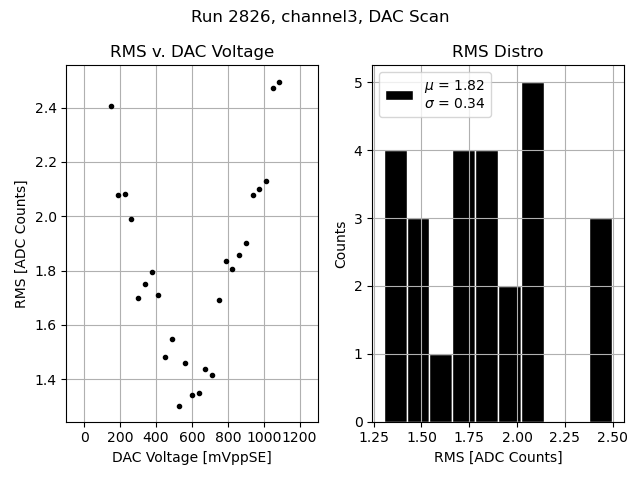

Pedestal Distribution DAC Linearity and Residuals DAC RMS DAC DNL
Channel 3

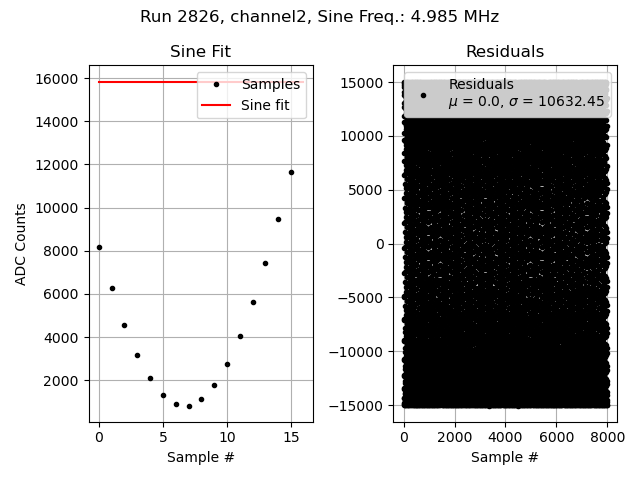

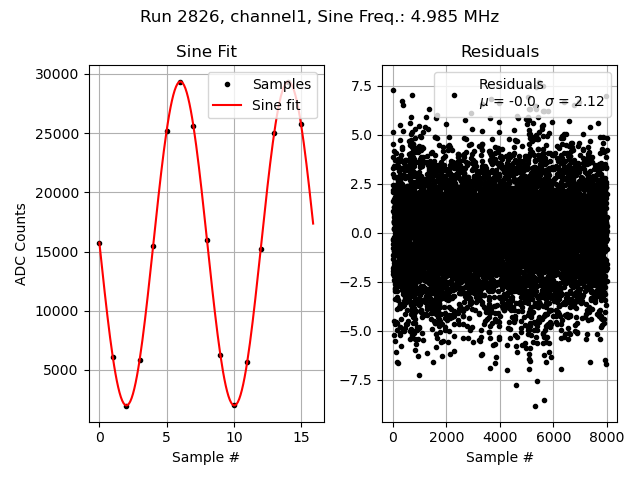

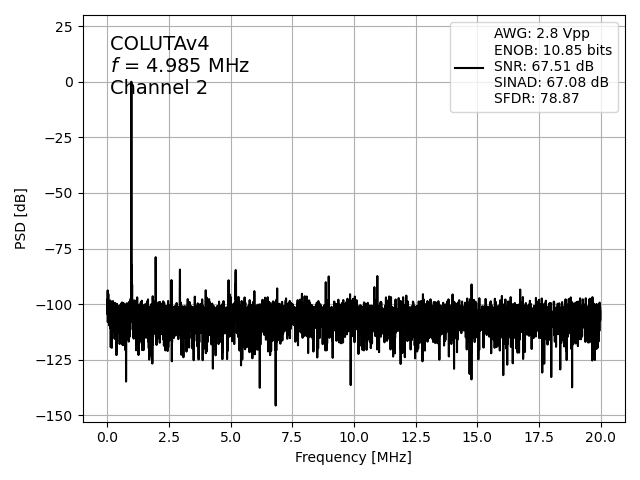

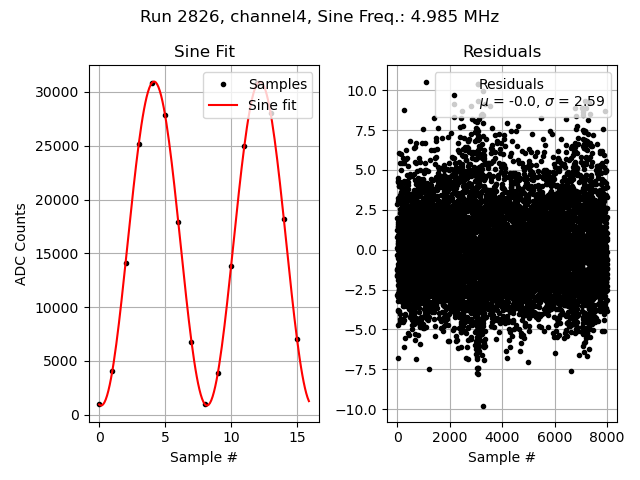

Pedestal Distribution Raw Sine Samples Sine FFT Sine Fitted

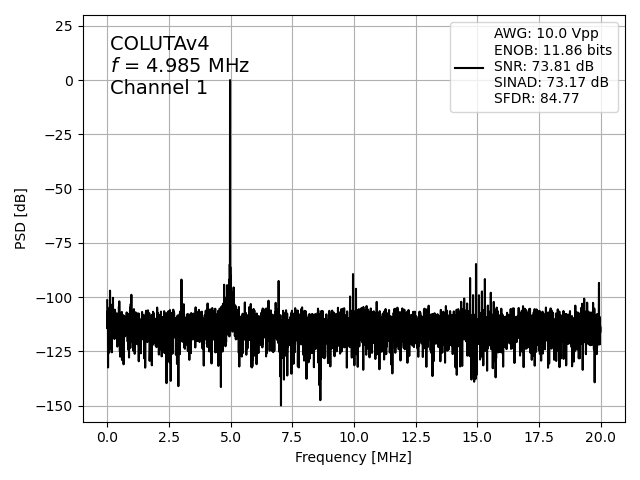

Channel 1
Channel 2

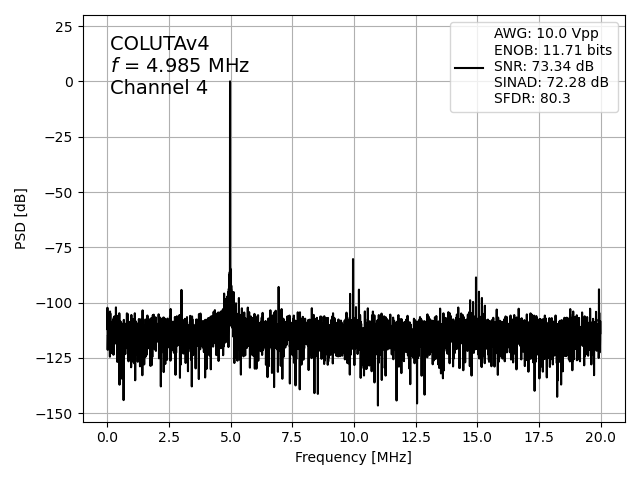

Channel 4

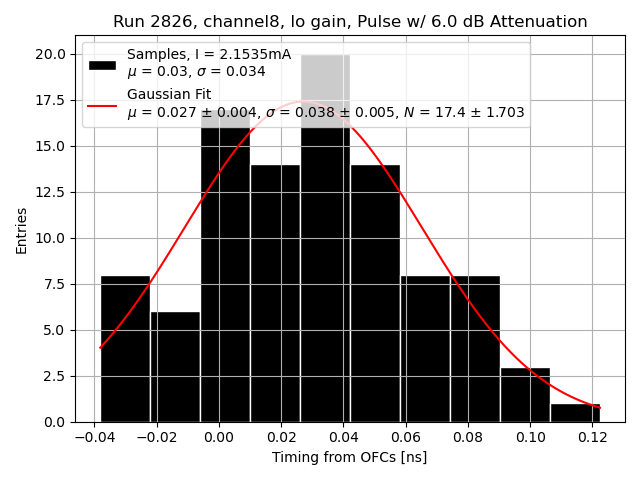

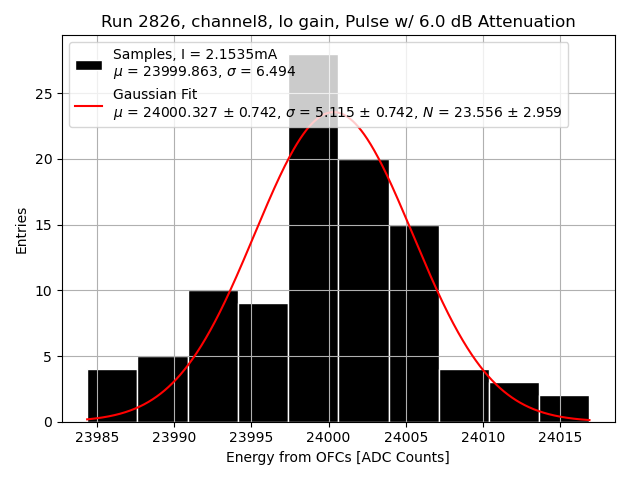

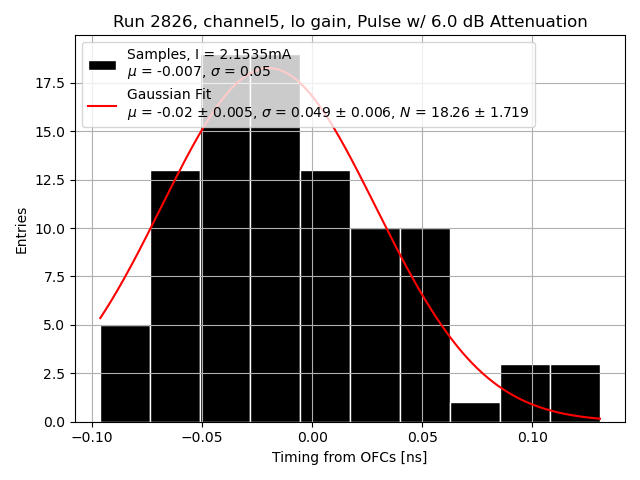

Raw Pulse Data (all measurements) Average interleaved pulse train Energy from OFCs Timing from OFCs

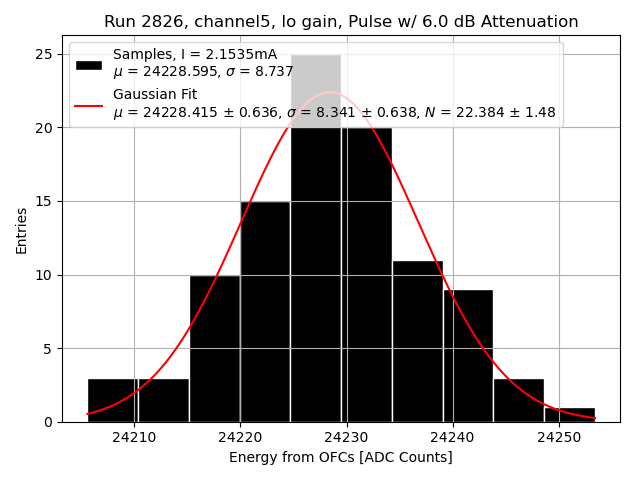

Channel 5

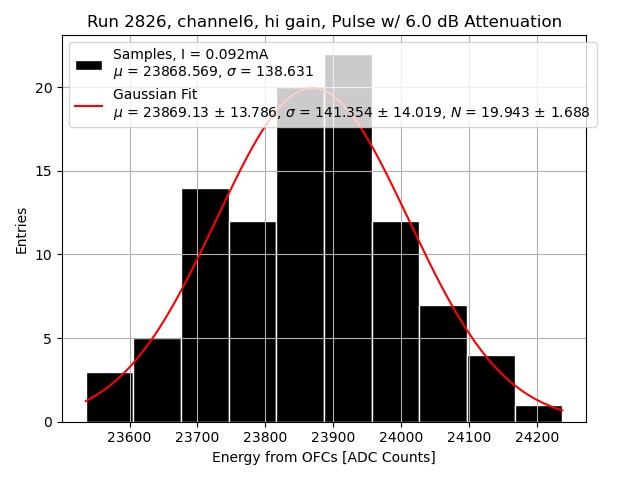

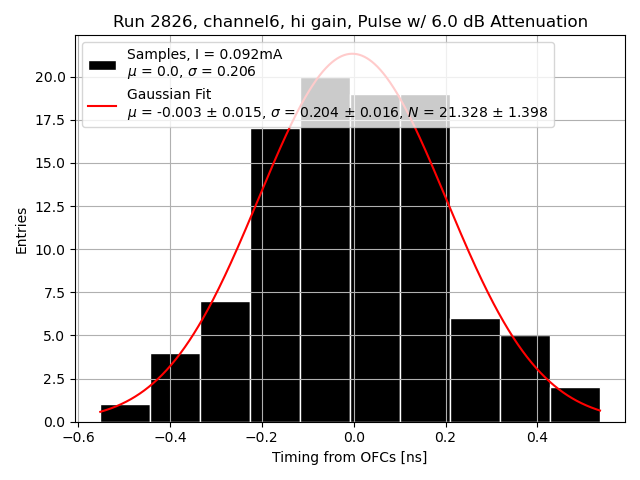

Channel 6

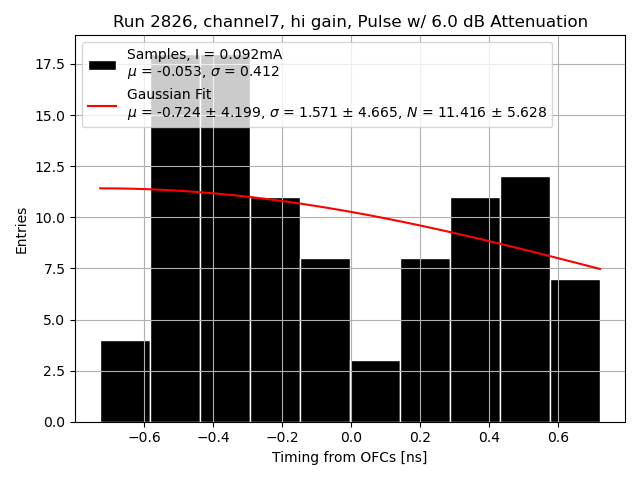

Channel 7
Channel 8
