Per-chip Measurements

ASIC 673

Power Supply Measurements

Pre/Post Config Voltage Current
pre 4.0 2.1180
pre 8.0 0.4044
post 4.0 2.6210
post 8.0 0.4060

Serializer Test

channel1 pass
channel2 pass
channel3 pass
channel4 pass
channel5 pass
channel6 pass
channel7 pass
channel8 pass

Clock Scan

Clock scan pass fraction = 0.4375

Before Edge Count (CP40) 1024 1024 1024 1024 1024 1024 1024 1024 1024 1024 1024 1024 1024 1024 1024 1024
After Edge Count (CP40) 1024 1024 1024 0 0 0 0 0 0 0 1024 1024 1024 1024 1024 1024
Before Edge Count(CP80) 1024 1024 1024 1024 1024 -1 -1 -1 1024 -1 -1 1013 1024 1024 1024 1024
After Edge Count (CP80) 1024 1024 1024 1024 1024 -1 -1 -1 1024 -1 -1 1024 1024 1024 1024 1024
lpGBT Phase Ch1 6 6 6 7 7 -1 -1 -1 7 -1 6 6 6 6 6 6
lpGBT Phase Ch2 6 6 6 7 7 -1 -1 -1 7 -1 6 6 6 6 6 6
lpGBT Phase Ch3 6 6 6 7 -1 -1 -1 -1 7 -1 6 6 6 6 6 6
lpGBT Phase Ch4 6 6 6 7 -1 -1 -1 -1 7 -1 -1 6 6 6 6 6
lpGBT Phase Ch5 6 6 6 7 7 7 7 7 7 7 -1 6 6 6 6 6
lpGBT Phase Ch6 6 6 6 7 7 -1 -1 -1 7 -1 -1 6 6 6 6 6
lpGBT Phase Ch7 6 6 6 7 7 -1 -1 -1 7 -1 -1 6 6 6 6 6
lpGBT Phase Ch8 6 6 6 7 7 7 7 7 7 7 7 6 6 6 6 6

Pedestal Results

ASIC Channel Mean Baseline RMS Run

5 MHz Sine Results

ASIC Channel Run meanENOB mean SFDR mean SNR mean SINAD
673 channel1 2838 11.759165 84.050140 73.123481 72.550175
673 channel2 2838 10.930993 83.935679 67.745347 67.564577
673 channel4 2838 11.601841 80.451509 72.513787 71.603082

Pulse Results

Channel ENERGY RMS from OFCs ENERGY RMS from peak Measurements Run TIMING dist mean TIMING dist std a_i b_i mean ENERGY from OFCs mean ENERGY from peak
channel5 5.52622 - - 2838 -0.00000 0.04270 [0.11173, 0.22635, 0.62237, 0.30211, 0.24437] [9.86608, -25.89607, 5.65763, 7.58261, 2.05961] 24678.16050 -
channel6 50.84269 - - 2838 0.00002 0.08232 [0.16566, 0.25521, 0.59774, 0.32617, 0.27877] [7.65823, -26.28918, 6.22231, 5.82801, 5.39846] 24610.32150 -
channel7 48.18145 - - 2838 0.23506 0.08737 [0.16566, 0.25521, 0.59774, 0.32617, 0.27877] [7.65823, -26.28918, 6.22231, 5.82801, 5.39846] 24175.31572 -
channel8 3.97515 - - 2838 -0.01850 0.03224 [0.11173, 0.22635, 0.62237, 0.30211, 0.24437] [9.86608, -25.89607, 5.65763, 7.58261, 2.05961] 24128.00232 -

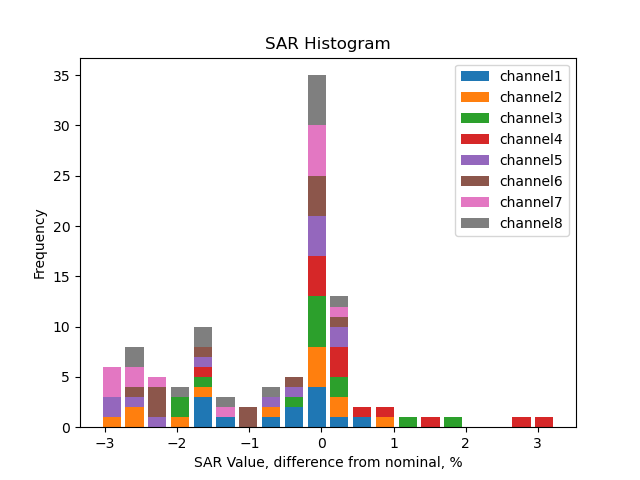

SAR calib vals

channel1 3310.0 1891.16 946.27 592.37 355.46 237.32 118.06 203.70 116.96 58.15 29.40 21.85 14.76 9.29 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3310.0 1891.01 946.48 592.12 355.63 237.27 118.25 201.24 115.45 57.58 29.04 21.84 14.72 9.32 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3310.0 1891.23 946.63 592.26 355.36 237.57 118.21 203.24 116.50 58.10 29.50 22.29 14.98 9.42 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3310.0 1891.65 946.78 592.24 355.58 237.31 118.22 208.30 119.59 59.44 30.02 22.80 14.55 9.55 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3310.0 1891.28 946.68 592.41 355.57 237.26 118.19 200.86 115.32 57.42 29.07 21.71 14.72 9.22 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3310.0 1891.04 946.82 592.32 355.46 237.30 118.07 201.99 115.86 57.81 29.11 21.67 14.63 9.16 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3310.0 1890.93 946.38 592.17 355.30 237.06 118.16 201.96 115.89 57.65 29.20 21.53 14.38 8.99 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3310.0 1891.41 946.81 592.22 355.51 237.34 118.19 203.11 116.73 58.20 29.35 21.83 14.43 9.02 6.0 4.0 2.0 1.0 0.5 0.25

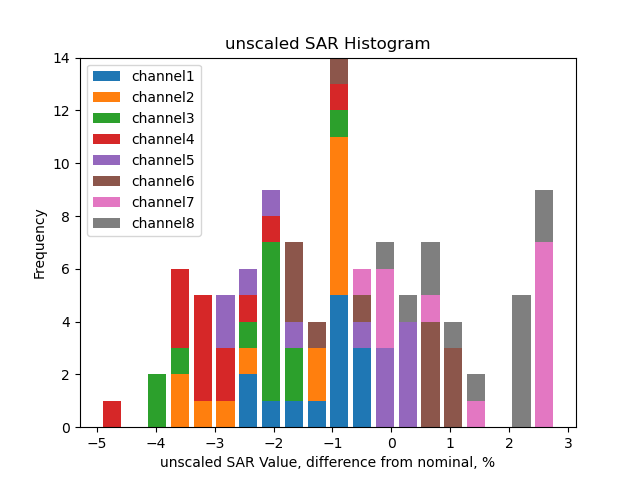

Unscaled SAR calib vals

channel1 3563.14 2035.79 1018.64 637.67 382.64 255.47 127.09 219.28 125.91 62.60 31.65 23.52 15.89 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3553.01 2029.84 1015.97 635.59 381.74 254.69 126.93 216.01 123.93 61.81 31.17 23.44 15.80 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3514.43 2008.03 1005.10 628.84 377.31 252.24 125.51 215.79 123.70 61.69 31.32 23.67 15.90 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3466.64 1981.17 991.58 620.27 372.41 248.54 123.81 218.16 125.25 62.25 31.44 23.88 15.24 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3591.55 2052.15 1027.20 642.80 385.81 257.44 128.24 217.95 125.13 62.30 31.54 23.56 15.97 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3614.07 2064.76 1033.80 646.73 388.11 259.10 128.92 220.55 126.50 63.12 31.78 23.66 15.97 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3681.16 2102.96 1052.50 658.57 395.14 263.64 131.41 224.61 128.89 64.11 32.47 23.94 15.99 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3669.33 2096.74 1049.59 656.51 394.10 263.10 131.02 225.16 129.40 64.52 32.54 24.20 16.00 10.0 6.0 4.0 2.0 1.0 0.5 0.25

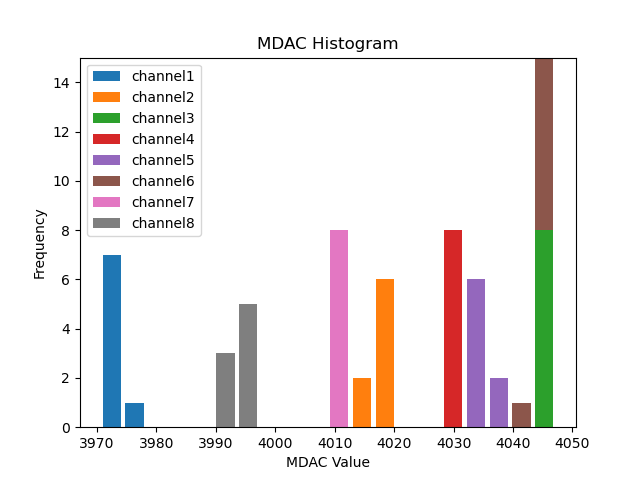

Mdac calib vals

channel1 3973.68 3976.12 3974.66 3975.78 3976.98 3974.47 3974.02 3972.46
channel2 4019.11 4020.40 4020.43 4020.25 4021.38 4019.72 4018.19 4016.70
channel3 4046.54 4048.58 4048.31 4047.79 4049.11 4047.21 4047.15 4045.29
channel4 4030.40 4032.40 4031.63 4031.74 4031.40 4031.88 4033.22 4030.74
channel5 4034.66 4037.12 4036.44 4035.64 4038.74 4036.63 4038.02 4035.96
channel6 4045.55 4047.35 4047.70 4046.79 4048.52 4046.00 4046.20 4044.68
channel7 4011.73 4013.83 4013.26 4013.13 4014.23 4012.24 4011.97 4011.19
channel8 3995.05 3996.68 3996.66 3995.77 3997.10 3995.27 3996.11 3994.36

Unscaled Mdac calib vals

channel1 -122.32 3976.12 3974.66 3975.78 3976.98 3974.47 3974.02 3972.46
channel2 -76.89 4020.40 4020.43 4020.25 4021.38 4019.72 4018.19 4016.70
channel3 -49.46 4048.58 4048.31 4047.79 4049.11 4047.21 4047.15 4045.29
channel4 -65.60 4032.40 4031.63 4031.74 4031.40 4031.88 4033.22 4030.74
channel5 -61.34 4037.12 4036.44 4035.64 4038.74 4036.63 4038.02 4035.96
channel6 -50.45 4047.35 4047.70 4046.79 4048.52 4046.00 4046.20 4044.68
channel7 -84.27 4013.83 4013.26 4013.13 4014.23 4012.24 4011.97 4011.19
channel8 -100.95 3996.68 3996.66 3995.77 3997.10 3995.27 3996.11 3994.36

(click on a plot to zoom...)

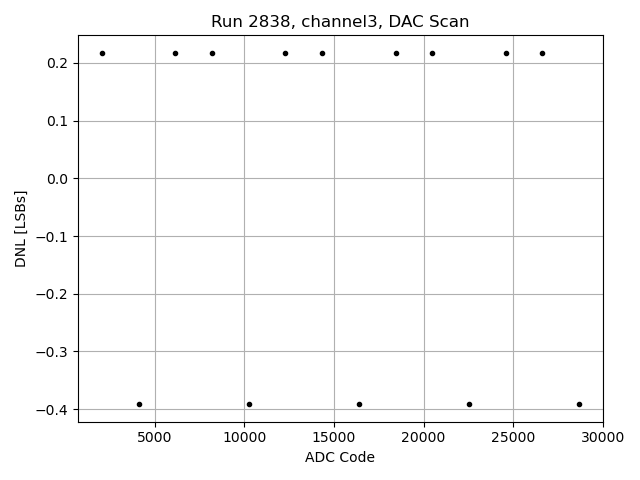

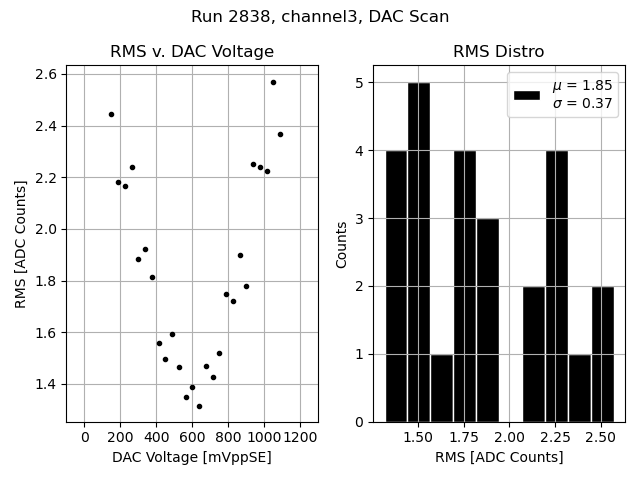

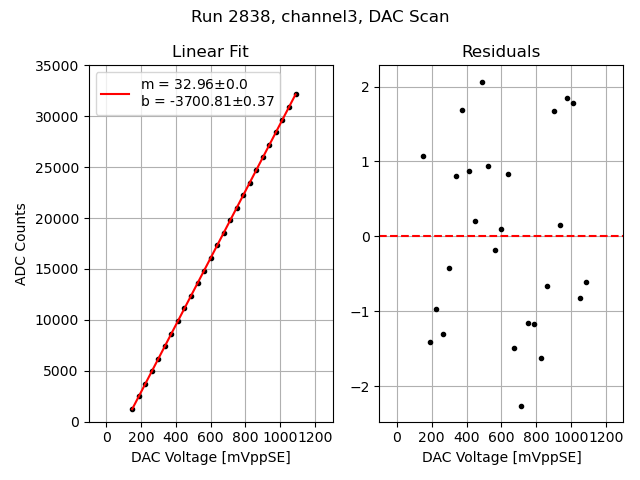

Pedestal Distribution DAC Linearity and Residuals DAC RMS DAC DNL
Channel 3

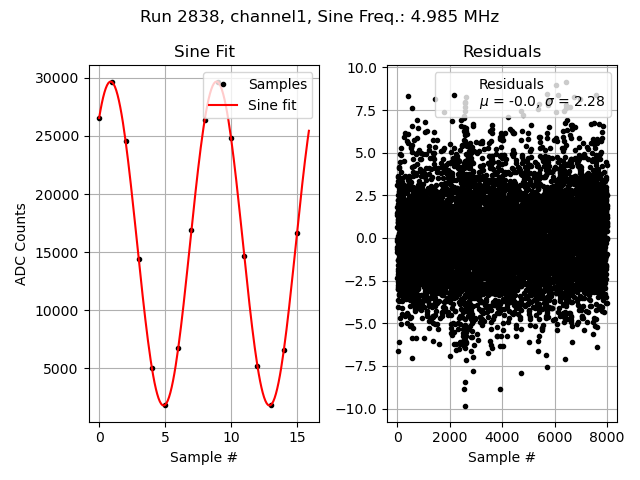

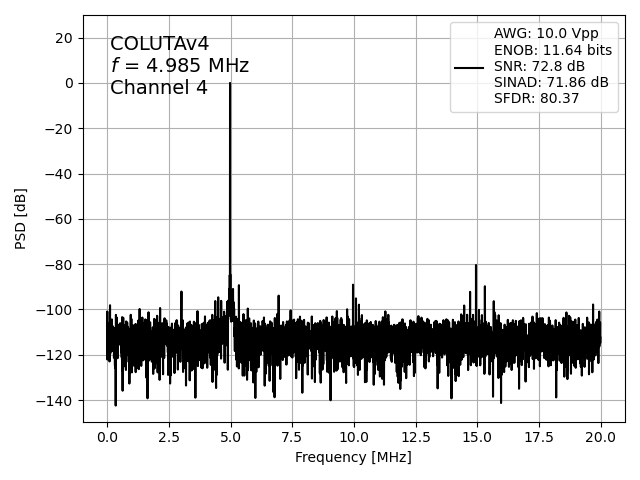

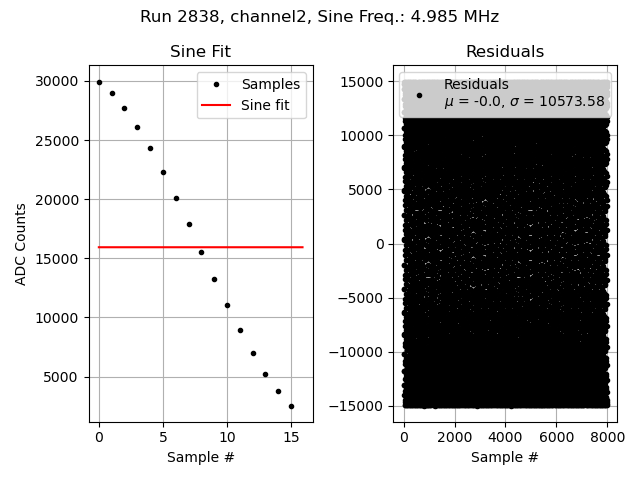

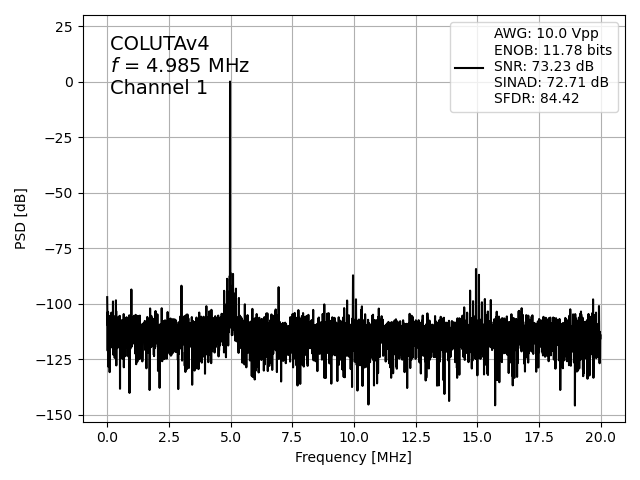

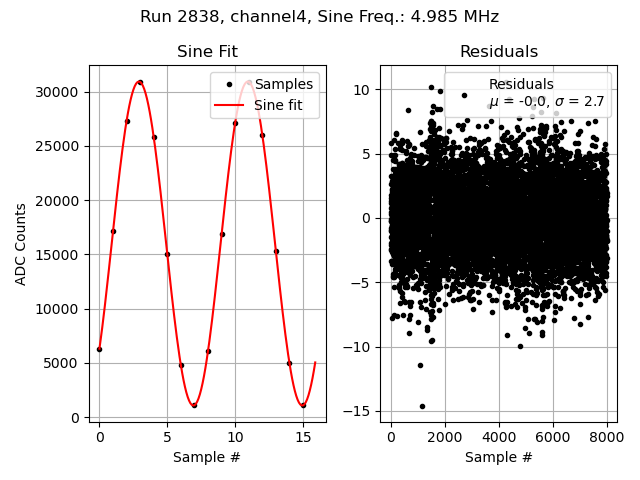

Pedestal Distribution Raw Sine Samples Sine FFT Sine Fitted
Channel 1
Channel 2
Channel 4

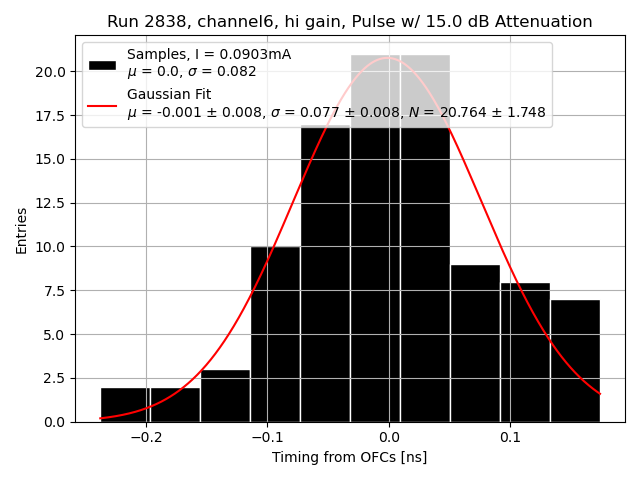

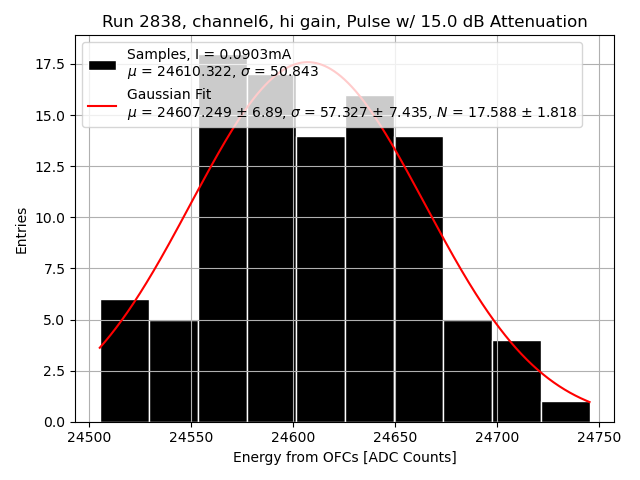

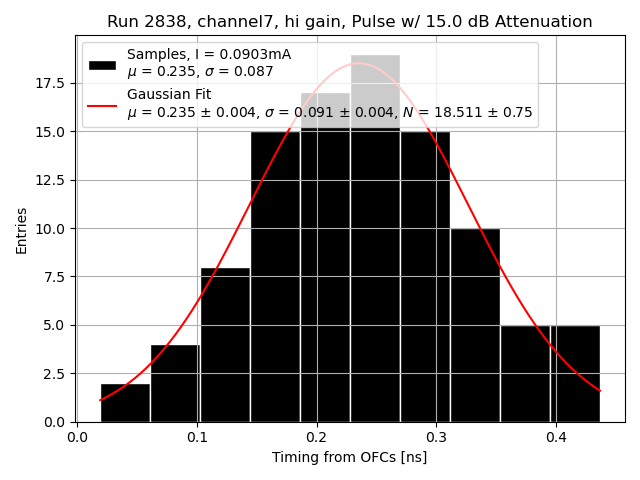

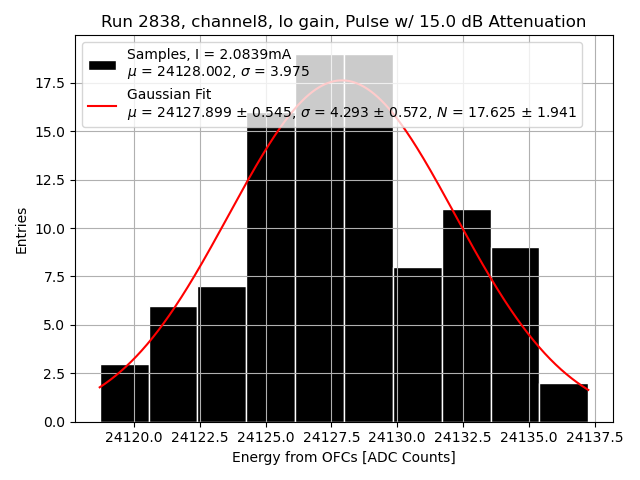

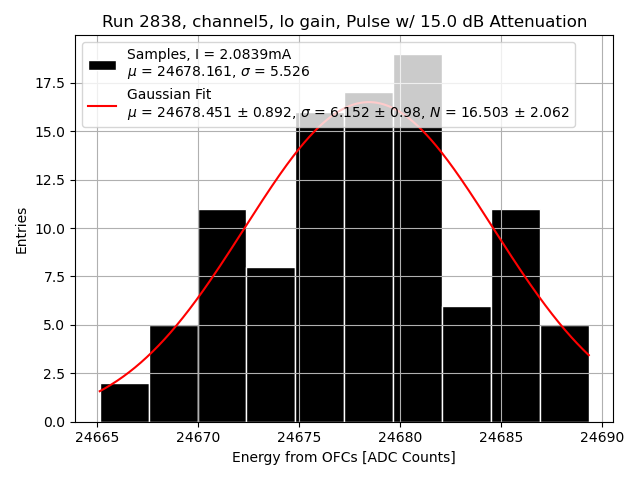

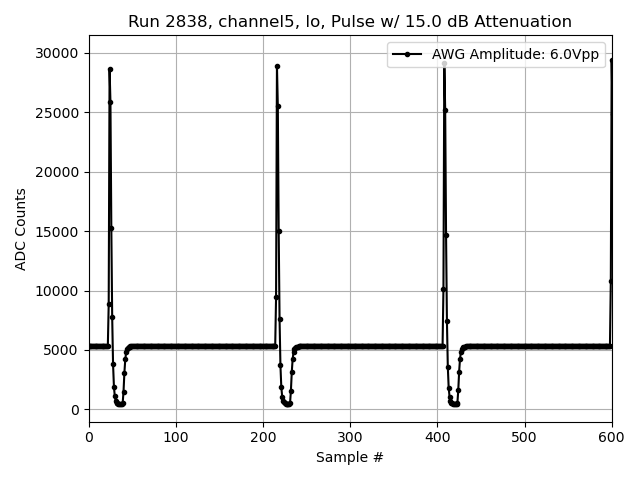

Raw Pulse Data (all measurements) Average interleaved pulse train Energy from OFCs Timing from OFCs

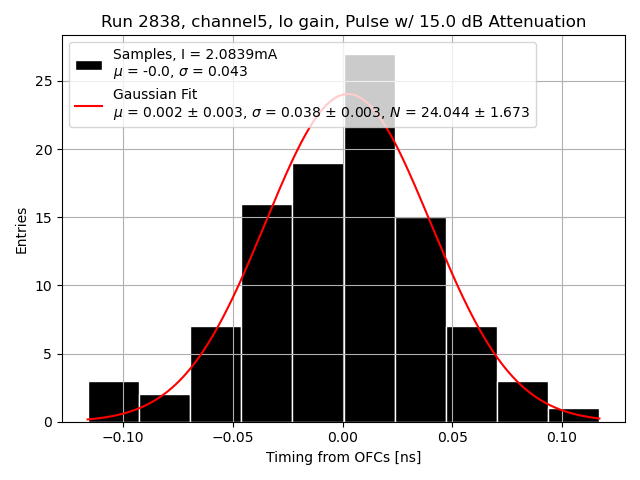

Channel 5
Channel 6
Channel 7

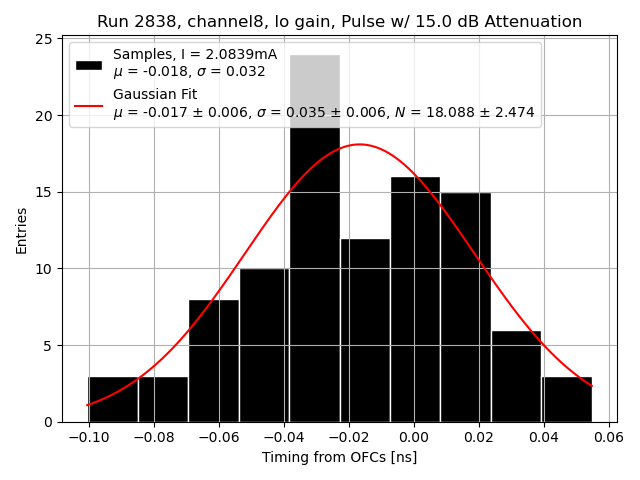

Channel 8
