Per-chip Measurements

ASIC 692

Power Supply Measurements

Pre/Post Config Voltage Current
pre 4.0 2.6050
pre 8.0 0.4046
post 4.0 2.6180
post 8.0 0.4063

Serializer Test

channel1 pass
channel2 pass
channel3 pass
channel4 pass
channel5 pass
channel6 pass
channel7 pass
channel8 pass

Clock Scan

Clock scan pass fraction = 0.5

Before Edge Count (CP40) 1024 1024 1024 1024 1024 1024 1024 1024 1024 1024 -1 1024 1024 1024 1024 1024
After Edge Count (CP40) 1024 1024 1024 0 0 0 0 0 0 0 -1 1024 1024 1024 1024 1024
Before Edge Count(CP80) 1024 1024 1024 1024 1024 -1 -1 -1 1024 -1 -1 1024 1024 1024 1024 1024
After Edge Count (CP80) 1024 1024 1024 1024 1024 -1 -1 -1 1024 -1 -1 1024 1024 1024 1024 1024
lpGBT Phase Ch1 4 4 4 5 -1 -1 -1 -1 5 -1 4 4 4 4 4 4
lpGBT Phase Ch2 4 4 4 5 5 -1 -1 -1 5 -1 4 4 4 4 4 4
lpGBT Phase Ch3 4 4 4 5 -1 -1 -1 -1 5 -1 4 4 4 4 4 4
lpGBT Phase Ch4 4 4 4 5 -1 -1 -1 -1 5 -1 4 4 4 4 4 4
lpGBT Phase Ch5 4 4 4 5 5 5 5 5 5 5 -1 4 4 4 4 4
lpGBT Phase Ch6 4 4 4 5 5 -1 -1 -1 5 -1 -1 4 4 4 4 4
lpGBT Phase Ch7 4 4 4 5 5 -1 -1 -1 5 -1 -1 4 4 4 4 4
lpGBT Phase Ch8 4 4 4 5 5 5 5 5 5 5 -1 4 4 4 4 4

Pedestal Results

ASIC Channel Mean Baseline RMS Run

5 MHz Sine Results

ASIC Channel Run meanENOB mean SFDR mean SNR mean SINAD
692 channel1 2843 11.842928 84.688372 73.665849 73.054424
692 channel2 2843 10.929508 81.688764 67.823763 67.555640
692 channel4 2843 11.878690 83.870150 74.026445 73.269712

Pulse Results

Channel ENERGY RMS from OFCs ENERGY RMS from peak Measurements Run TIMING dist mean TIMING dist std a_i b_i mean ENERGY from OFCs mean ENERGY from peak
channel5 4.59344 - - 2843 -0.00000 0.03476 [0.14902, 0.22893, 0.6166, 0.29607, 0.27504] [10.06798, -26.10237, 6.06627, 6.3739, 2.94724] 24523.73440 -
channel6 47.40158 - - 2843 0.00002 0.08855 [0.17275, 0.27215, 0.58909, 0.32489, 0.28613] [7.6557, -26.69835, 7.60431, 4.91636, 5.78819] 24480.47300 -
channel7 51.10361 - - 2843 0.20231 0.08038 [0.17275, 0.27215, 0.58909, 0.32489, 0.28613] [7.6557, -26.69835, 7.60431, 4.91636, 5.78819] 24192.18084 -
channel8 4.28870 - - 2843 -0.00351 0.06842 [0.14902, 0.22893, 0.6166, 0.29607, 0.27504] [10.06798, -26.10237, 6.06627, 6.3739, 2.94724] 24025.19702 -

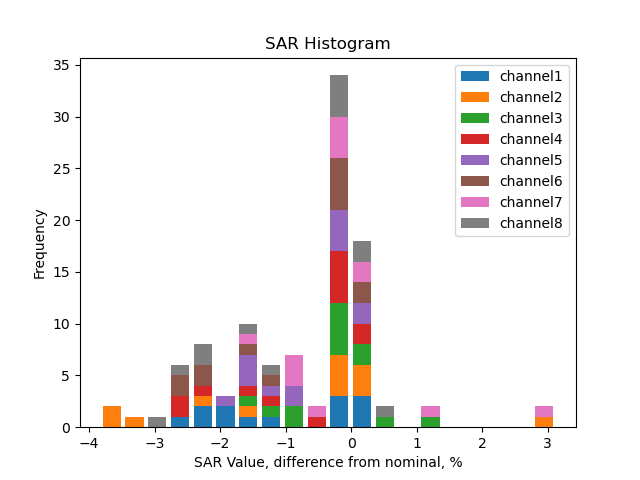

SAR calib vals

channel1 3310.0 1891.30 946.57 592.13 355.45 237.15 118.25 202.84 116.25 57.95 29.21 21.63 14.57 9.07 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3310.0 1890.48 946.58 592.05 355.28 237.25 118.04 199.31 114.35 57.13 28.89 21.83 14.82 9.51 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3310.0 1891.13 946.31 591.99 355.45 237.07 118.34 204.36 117.32 58.28 29.37 22.17 14.89 9.37 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3310.0 1890.91 946.38 592.14 355.20 237.11 118.12 201.87 115.75 57.72 29.21 21.82 14.74 9.25 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3310.0 1891.14 946.26 591.98 355.26 237.24 118.26 203.03 116.50 58.19 29.34 21.86 14.64 9.17 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3310.0 1891.04 946.45 592.03 355.33 237.29 118.13 201.97 115.85 57.74 29.15 21.67 14.63 9.22 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3310.0 1890.95 946.08 591.58 355.25 237.07 118.15 204.15 117.31 58.60 29.38 22.07 14.98 9.54 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3310.0 1890.90 946.27 591.88 355.32 237.03 118.21 201.25 115.63 57.72 29.18 21.67 14.64 9.30 6.0 4.0 2.0 1.0 0.5 0.25

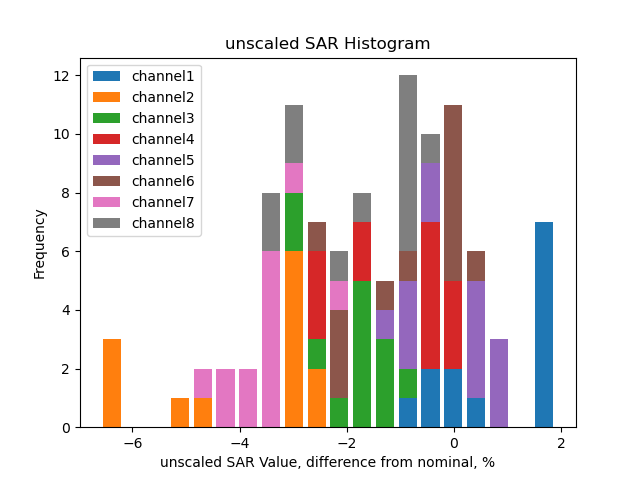

Unscaled SAR calib vals

channel1 3648.43 2084.68 1043.35 652.67 391.79 261.40 130.34 223.58 128.14 63.87 32.20 23.84 16.06 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3482.37 1988.93 995.87 622.88 373.78 249.60 124.19 209.69 120.31 60.10 30.39 22.97 15.59 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3532.63 2018.33 1009.96 631.81 379.36 253.01 126.30 218.10 125.21 62.20 31.35 23.66 15.89 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3578.94 2044.55 1023.27 640.25 384.06 256.37 127.72 218.27 125.16 62.41 31.58 23.59 15.94 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3609.31 2062.15 1031.83 645.51 387.38 258.69 128.95 221.39 127.04 63.45 31.99 23.84 15.96 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3591.23 2051.71 1026.86 642.33 385.52 257.45 128.17 219.13 125.69 62.65 31.63 23.51 15.87 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3467.93 1981.17 991.22 619.81 372.20 248.38 123.79 213.89 122.91 61.40 30.78 23.12 15.69 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3559.56 2033.47 1017.61 636.51 382.11 254.90 127.12 216.42 124.35 62.07 31.38 23.30 15.74 10.0 6.0 4.0 2.0 1.0 0.5 0.25

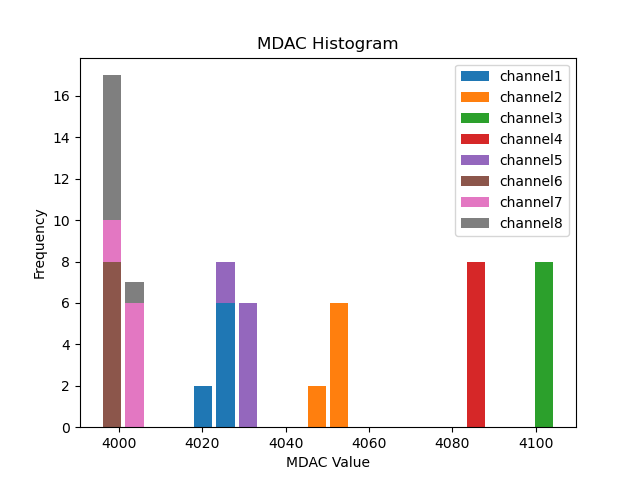

Mdac calib vals

channel1 4025.27 4027.33 4026.20 4026.95 4029.06 4026.69 4026.37 4024.50
channel2 4052.50 4052.95 4054.11 4053.60 4056.15 4053.35 4053.06 4051.98
channel3 4104.46 4107.52 4106.95 4105.95 4106.52 4104.54 4105.54 4103.76
channel4 4086.67 4089.17 4089.60 4089.28 4090.21 4089.90 4087.77 4087.35
channel5 4030.75 4033.05 4031.67 4031.76 4033.96 4031.60 4031.91 4029.51
channel6 3999.48 4000.77 4001.18 4000.72 4002.22 4001.32 4000.14 3998.28
channel7 4002.19 4004.27 4004.14 4004.29 4005.00 4003.87 4003.98 4002.36
channel8 4001.61 4003.10 4003.12 4002.69 4003.88 4002.54 4002.04 4000.73

Unscaled Mdac calib vals

channel1 -70.73 4027.33 4026.20 4026.95 4029.06 4026.69 4026.37 4024.50
channel2 -43.50 4052.95 4054.11 4053.60 4056.15 4053.35 4053.06 4051.98
channel3 8.46 4107.52 4106.95 4105.95 4106.52 4104.54 4105.54 4103.76
channel4 -9.33 4089.17 4089.60 4089.28 4090.21 4089.90 4087.77 4087.35
channel5 -65.25 4033.05 4031.67 4031.76 4033.96 4031.60 4031.91 4029.51
channel6 -96.52 4000.77 4001.18 4000.72 4002.22 4001.32 4000.14 3998.28
channel7 -93.81 4004.27 4004.14 4004.29 4005.00 4003.87 4003.98 4002.36
channel8 -94.39 4003.10 4003.12 4002.69 4003.88 4002.54 4002.04 4000.73

(click on a plot to zoom...)

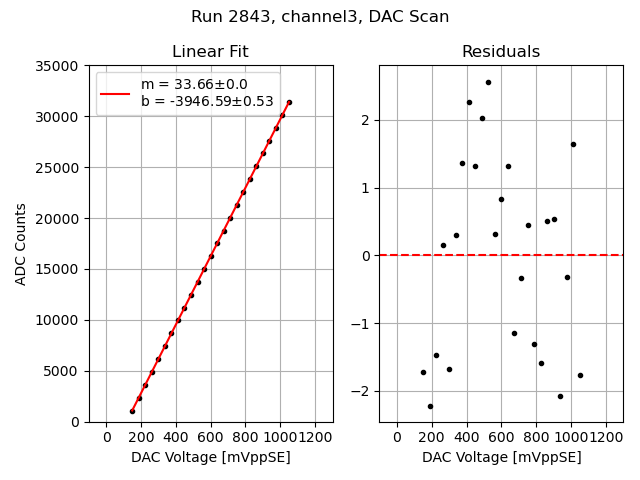

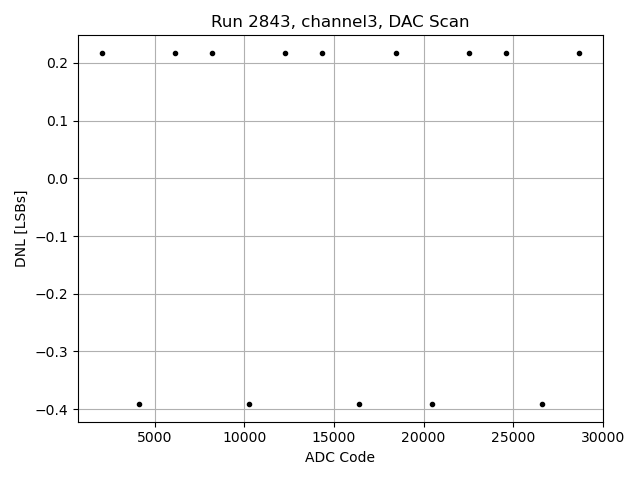

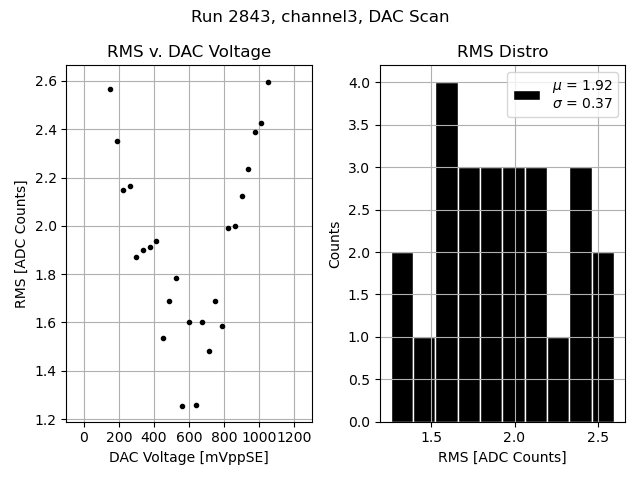

Pedestal Distribution DAC Linearity and Residuals DAC RMS DAC DNL
Channel 3

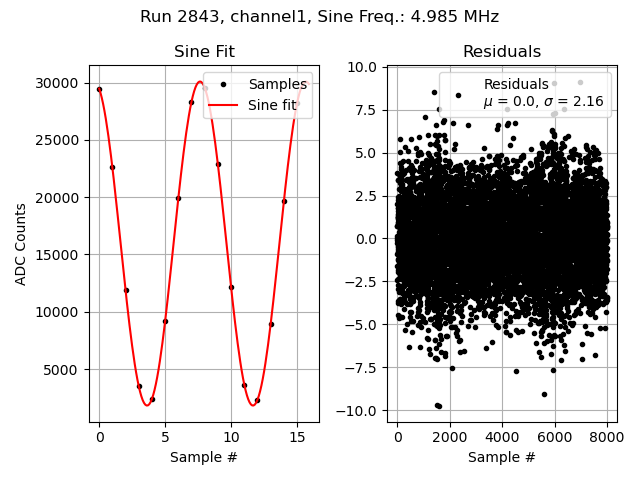

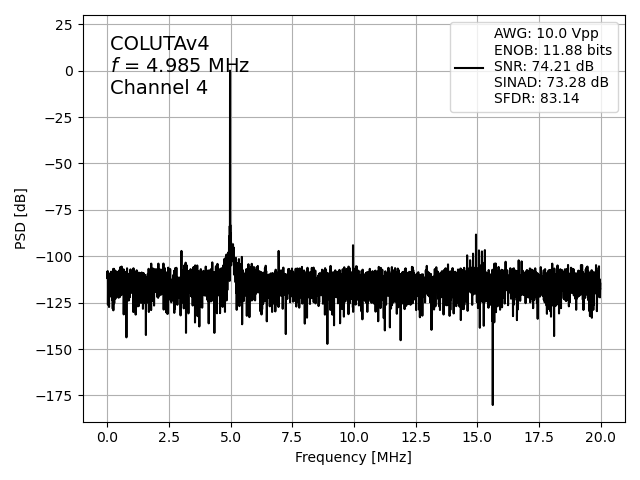

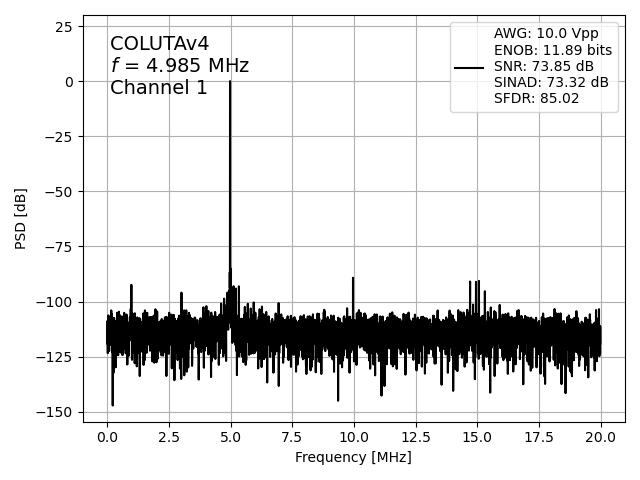

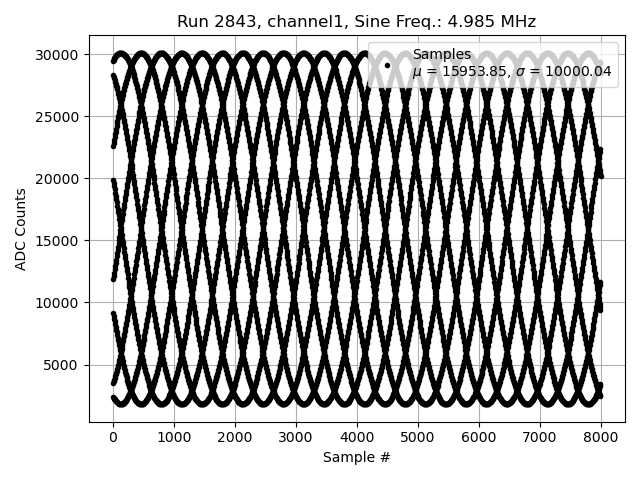

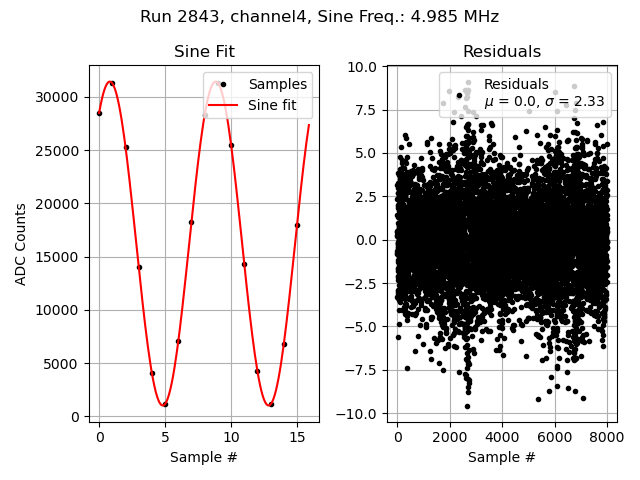

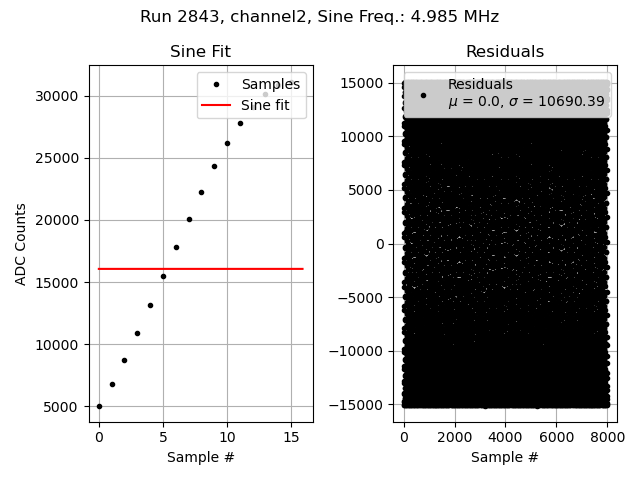

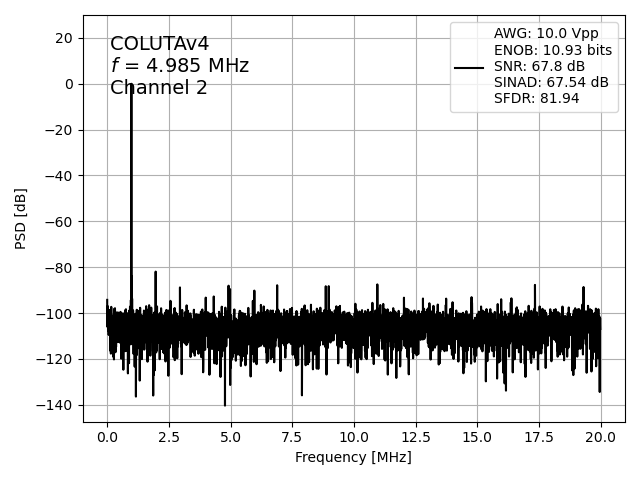

Pedestal Distribution Raw Sine Samples Sine FFT Sine Fitted
Channel 1
Channel 2
Channel 4

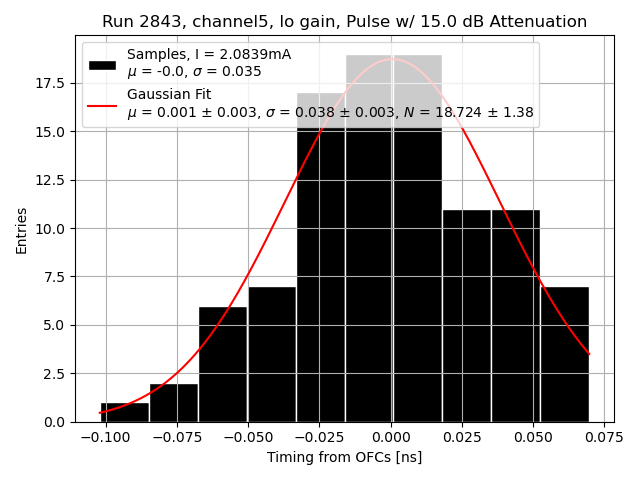

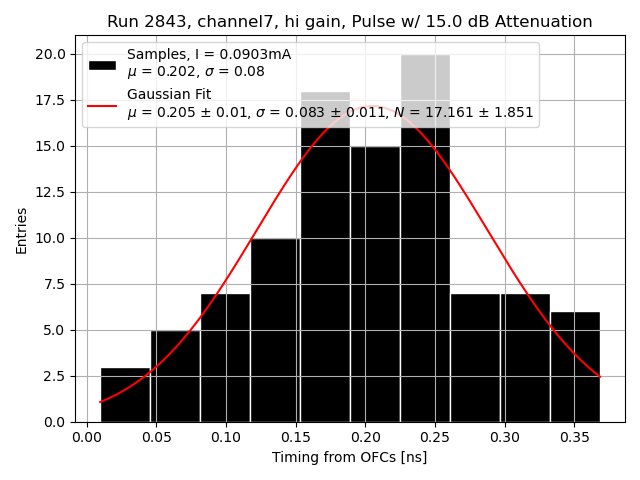

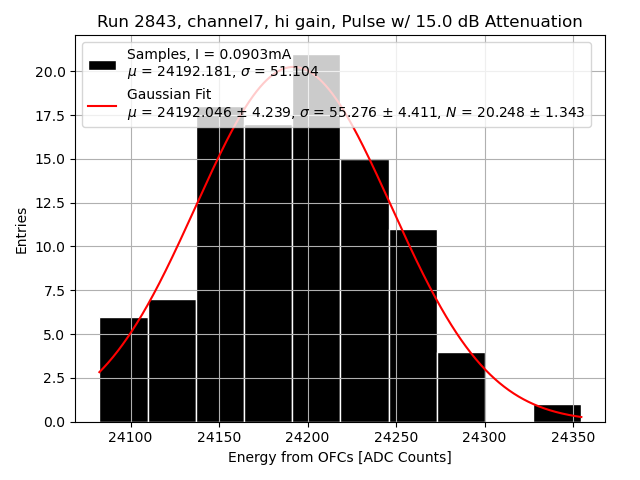

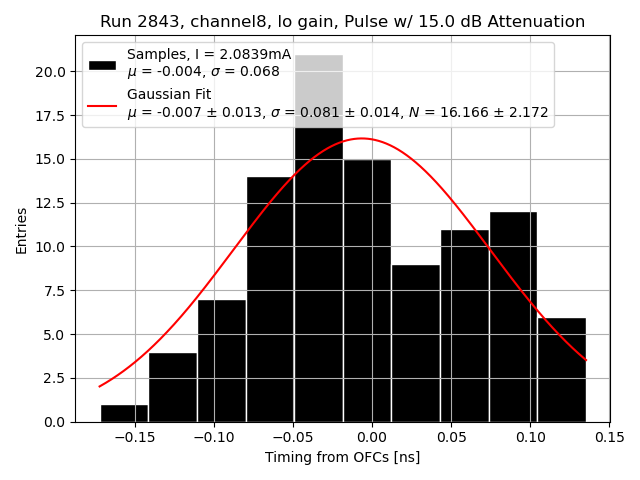

Raw Pulse Data (all measurements) Average interleaved pulse train Energy from OFCs Timing from OFCs

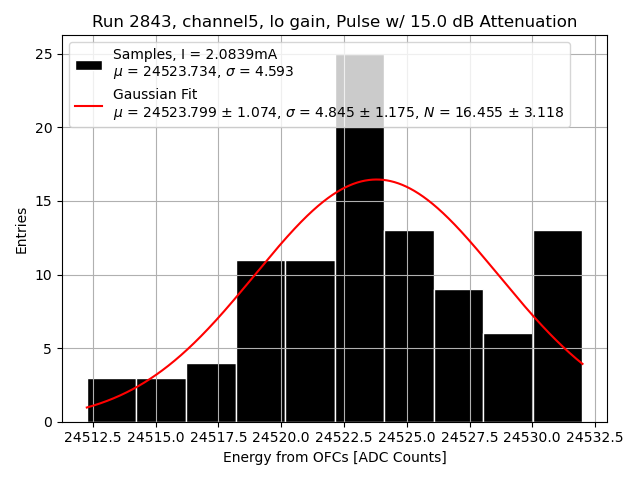

Channel 5

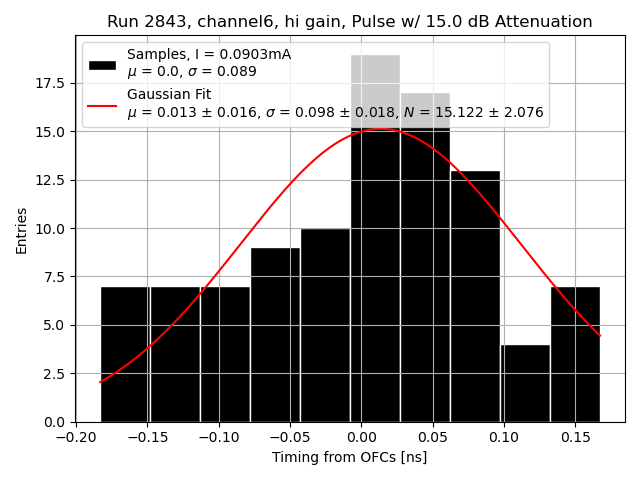

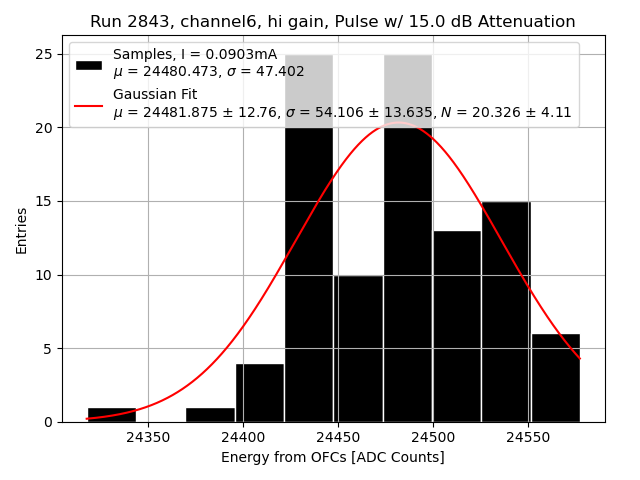

Channel 6
Channel 7

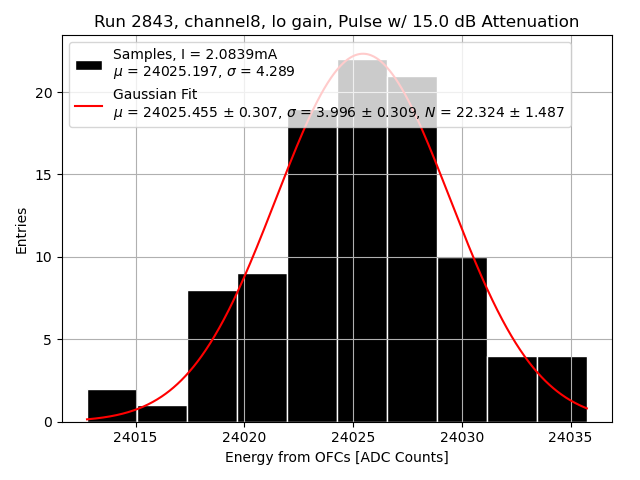

Channel 8
