Per-chip Measurements

ASIC 693

Power Supply Measurements

Pre/Post Config Voltage Current
pre 4.0 1.9960
pre 8.0 0.4058
post 4.0 2.6410
post 8.0 0.4065

Serializer Test

channel1 pass
channel2 pass
channel3 pass
channel4 pass
channel5 pass
channel6 pass
channel7 pass
channel8 pass

Clock Scan

Clock scan pass fraction = 0.4375

Before Edge Count (CP40) 1024 1024 1024 1024 1024 1024 1024 1024 1024 1024 -1 -1 1024 1024 1024 1024
After Edge Count (CP40) 1024 1024 1024 0 0 0 0 0 0 0 -1 -1 1024 1024 1024 1024
Before Edge Count(CP80) 1024 1024 1024 1024 1024 -1 -1 -1 1024 -1 -1 -1 1024 1024 1024 1024
After Edge Count (CP80) 1024 1024 1024 1024 1024 -1 -1 -1 1024 -1 -1 -1 1024 1024 1024 1024
lpGBT Phase Ch1 3 3 3 4 4 -1 -1 -1 4 -1 -1 3 3 3 3 3
lpGBT Phase Ch2 3 3 3 4 4 4 4 4 4 4 -1 3 3 3 3 3
lpGBT Phase Ch3 3 3 3 4 4 -1 -1 -1 4 -1 3 3 3 3 3 3
lpGBT Phase Ch4 3 3 3 4 4 -1 -1 -1 4 -1 -1 3 3 3 3 3
lpGBT Phase Ch5 3 3 3 4 4 4 4 4 4 4 -1 3 3 3 3 3
lpGBT Phase Ch6 3 3 3 4 4 -1 -1 -1 4 -1 -1 -1 3 3 3 3
lpGBT Phase Ch7 3 3 3 4 4 -1 -1 -1 4 -1 -1 -1 3 3 3 3
lpGBT Phase Ch8 3 3 3 4 4 4 4 4 4 4 -1 -1 3 3 3 3

Pedestal Results

ASIC Channel Mean Baseline RMS Run

5 MHz Sine Results

ASIC Channel Run meanENOB mean SFDR mean SNR mean SINAD
693 channel1 2846 11.149305 71.957737 72.078129 68.878813
693 channel2 2846 10.751242 74.761386 67.288471 66.482476
693 channel4 2846 11.253071 74.641158 71.375970 69.503485

Pulse Results

Channel ENERGY RMS from OFCs ENERGY RMS from peak Measurements Run TIMING dist mean TIMING dist std a_i b_i mean ENERGY from OFCs mean ENERGY from peak
channel5 5.13025 - - 2846 -0.14021 0.06998 [0.10804, 0.21799, 0.62364, 0.30645, 0.24228] [9.61301, -26.05408, 5.23674, 7.40292, 2.2294] 24667.57700 -
channel6 53.16077 - - 2846 -0.08947 0.09645 [0.17857, 0.26917, 0.59353, 0.3187, 0.2904] [8.42051, -26.30827, 7.16688, 5.40058, 4.61966] 24695.56350 -
channel7 49.60058 - - 2846 0.13845 0.09729 [0.17857, 0.26917, 0.59353, 0.3187, 0.2904] [8.42051, -26.30827, 7.16688, 5.40058, 4.61966] 24212.77322 -
channel8 4.40230 - - 2846 -0.11276 0.05799 [0.10804, 0.21799, 0.62364, 0.30645, 0.24228] [9.61301, -26.05408, 5.23674, 7.40292, 2.2294] 24260.69870 -

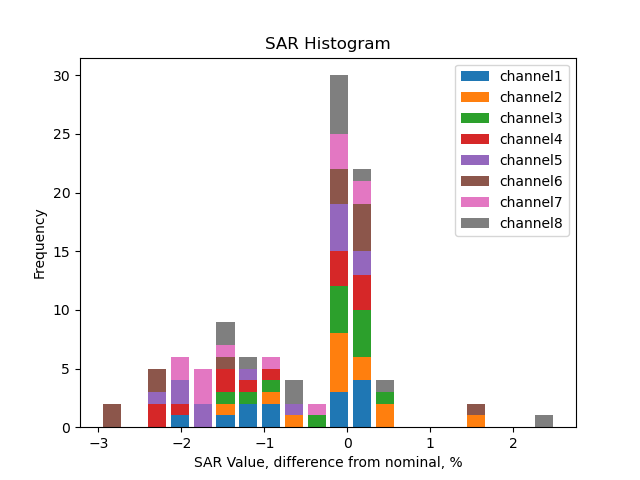

SAR calib vals

channel1 3310.0 1891.34 946.69 592.18 355.44 237.34 118.15 204.40 117.24 58.49 29.61 21.98 14.63 9.07 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3310.0 1891.08 946.32 592.03 355.43 237.27 118.24 204.27 117.62 58.61 29.54 22.28 14.88 9.38 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3310.0 1891.15 946.33 592.14 355.31 237.26 118.32 204.18 117.16 58.42 29.56 22.09 14.83 9.30 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3310.0 1891.01 946.58 592.29 355.40 237.24 118.20 202.61 116.06 57.88 29.20 21.87 14.61 9.17 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3310.0 1891.05 946.43 592.05 355.48 237.27 118.11 202.63 116.43 58.03 29.40 21.77 14.55 9.14 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3310.0 1890.71 946.52 592.22 355.34 237.23 118.22 201.00 115.51 57.52 29.13 21.67 14.84 9.38 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3310.0 1890.67 946.70 592.04 355.31 237.28 118.08 203.02 116.46 58.09 29.35 21.81 14.57 9.06 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3310.0 1891.05 946.10 592.02 355.22 237.13 118.31 203.97 117.01 58.28 29.38 22.07 14.87 9.48 6.0 4.0 2.0 1.0 0.5 0.25

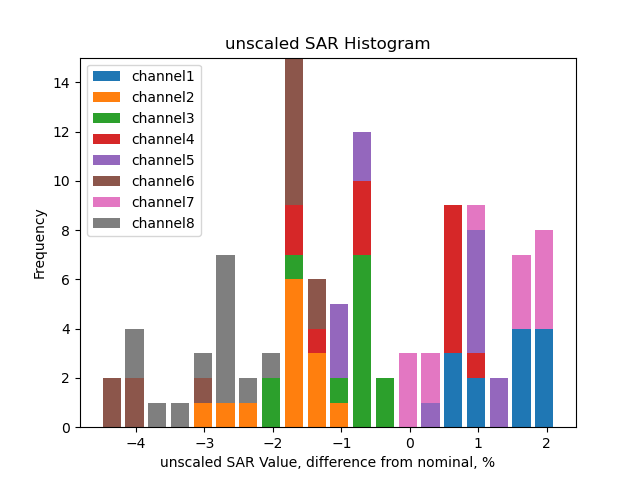

Unscaled SAR calib vals

channel1 3650.54 2085.93 1044.09 653.11 392.01 261.76 130.31 225.43 129.30 64.51 32.66 24.24 16.14 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3529.06 2016.23 1008.95 631.21 378.95 252.97 126.06 217.79 125.40 62.49 31.50 23.75 15.86 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3559.63 2033.77 1017.70 636.80 382.11 255.15 127.24 219.58 126.00 62.83 31.79 23.76 15.95 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3607.89 2061.20 1031.77 645.59 387.39 258.59 128.84 220.84 126.50 63.09 31.83 23.84 15.92 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3623.38 2070.09 1036.03 648.10 389.14 259.73 129.29 221.81 127.45 63.52 32.18 23.83 15.93 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3528.18 2015.34 1008.91 631.26 378.76 252.87 126.01 214.25 123.12 61.31 31.05 23.10 15.82 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3653.15 2086.68 1044.84 653.42 392.14 261.88 130.32 224.07 128.53 64.11 32.39 24.07 16.08 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3492.26 1995.18 998.20 624.62 374.78 250.19 124.82 215.20 123.45 61.49 31.00 23.29 15.69 10.0 6.0 4.0 2.0 1.0 0.5 0.25

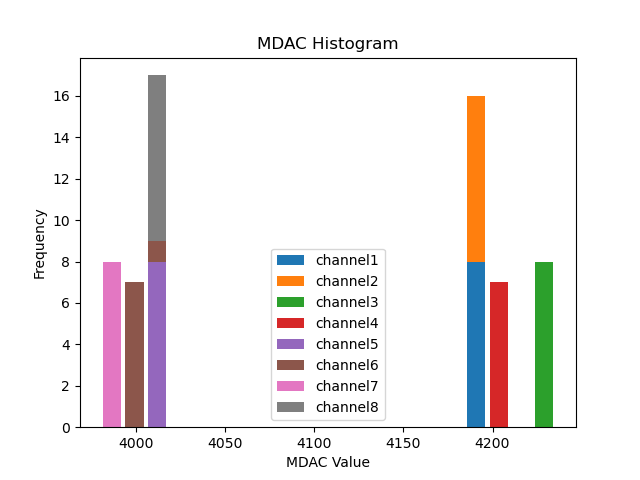

Mdac calib vals

channel1 4195.89 4196.65 4196.78 4196.35 4199.15 4197.05 4196.96 4194.16
channel2 4200.66 4201.54 4202.07 4201.80 4203.33 4201.81 4201.13 4199.80
channel3 4236.31 4239.24 4239.21 4240.16 4241.82 4238.03 4238.88 4237.62
channel4 4210.09 4212.52 4211.31 4210.39 4212.30 4211.50 4211.31 4209.77
channel5 4017.44 4018.95 4019.20 4019.03 4020.94 4018.42 4018.46 4016.78
channel6 4009.03 4010.75 4010.27 4010.71 4012.09 4010.20 4009.23 4007.57
channel7 3987.29 3989.47 3988.55 3989.03 3989.57 3988.40 3988.81 3986.46
channel8 4015.71 4017.06 4017.10 4017.19 4018.58 4016.99 4016.83 4014.99

Unscaled Mdac calib vals

channel1 99.89 4196.65 4196.78 4196.35 4199.15 4197.05 4196.96 4194.16
channel2 104.66 4201.54 4202.07 4201.80 4203.33 4201.81 4201.13 4199.80
channel3 140.31 4239.24 4239.21 4240.16 4241.82 4238.03 4238.88 4237.62
channel4 114.09 4212.52 4211.31 4210.39 4212.30 4211.50 4211.31 4209.77
channel5 -78.56 4018.95 4019.20 4019.03 4020.94 4018.42 4018.46 4016.78
channel6 -86.97 4010.75 4010.27 4010.71 4012.09 4010.20 4009.23 4007.57
channel7 -108.71 3989.47 3988.55 3989.03 3989.57 3988.40 3988.81 3986.46
channel8 -80.29 4017.06 4017.10 4017.19 4018.58 4016.99 4016.83 4014.99

(click on a plot to zoom...)

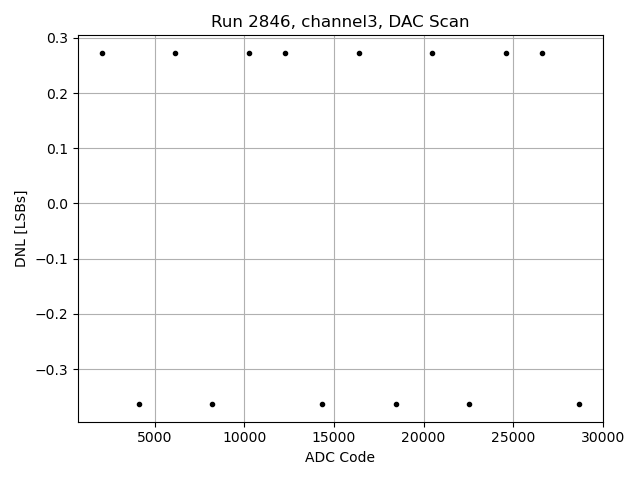

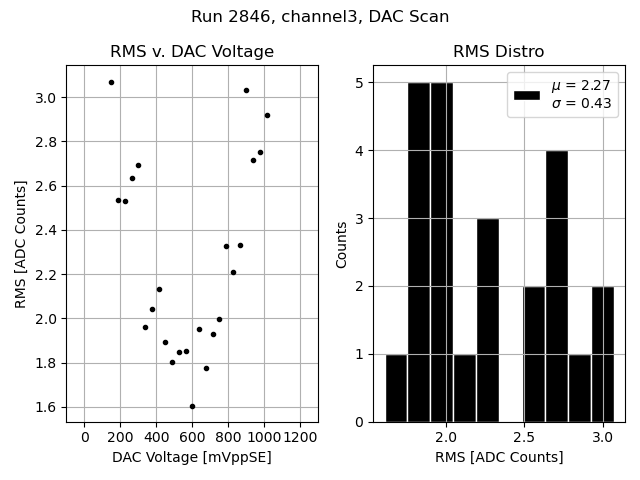

Pedestal Distribution DAC Linearity and Residuals DAC RMS DAC DNL

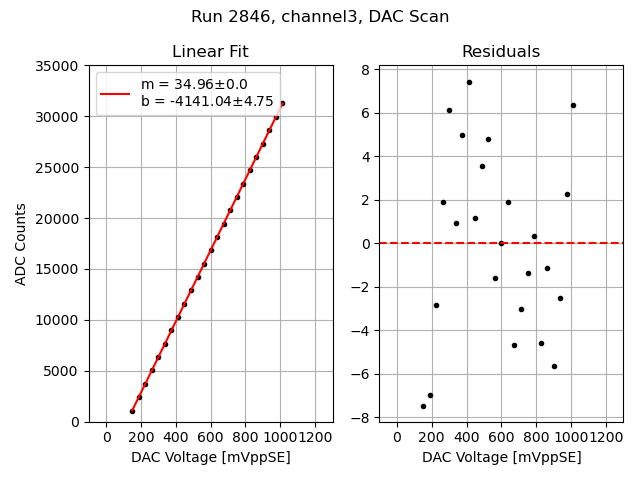

Channel 3

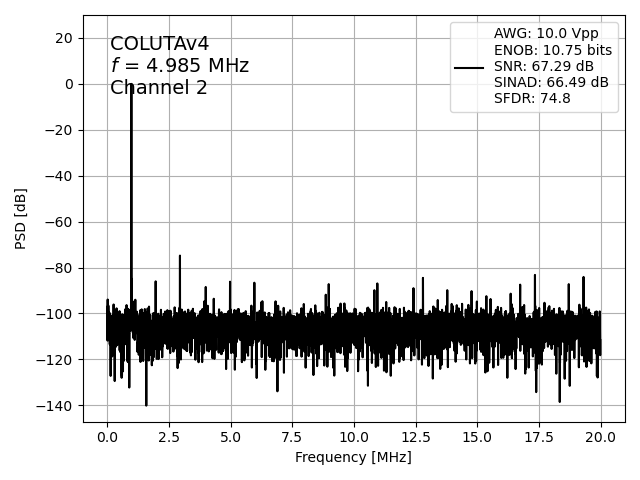

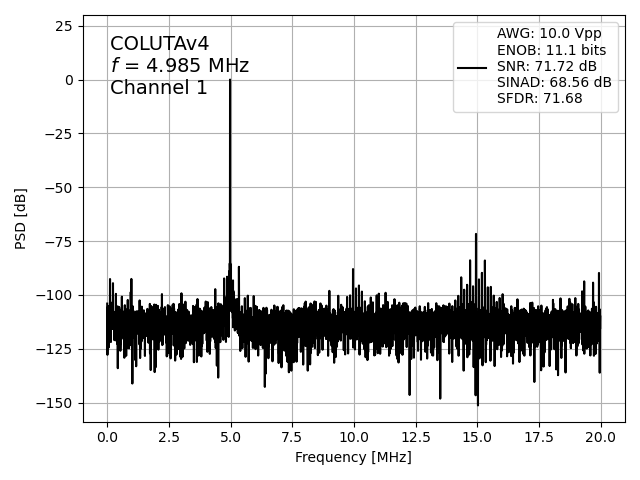

Pedestal Distribution Raw Sine Samples Sine FFT Sine Fitted

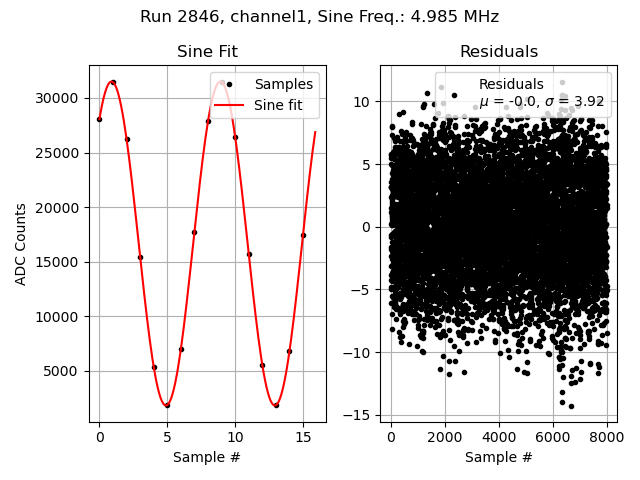

Channel 1

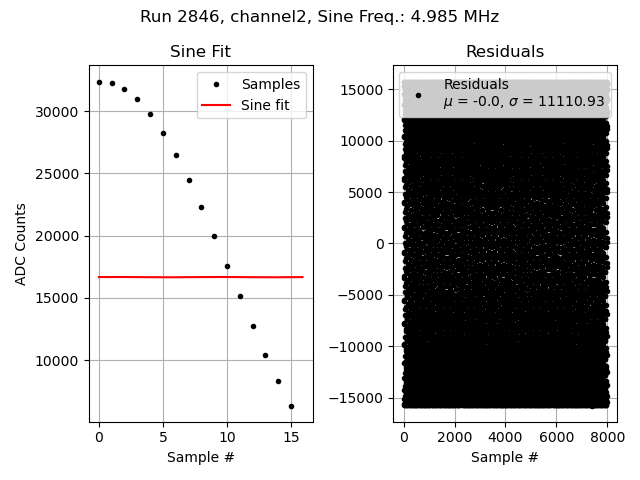

Channel 2

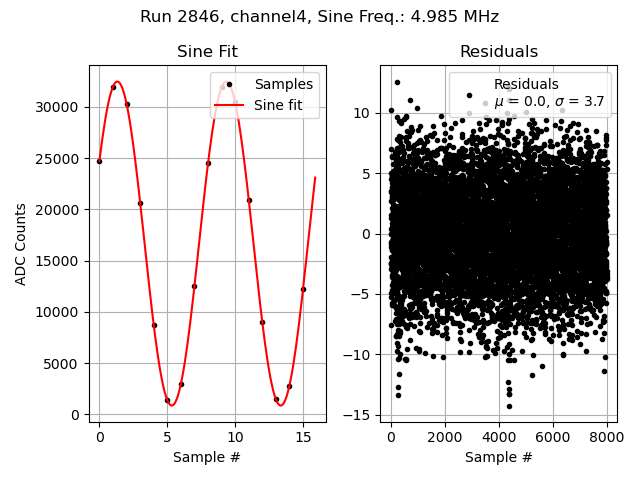

Channel 4

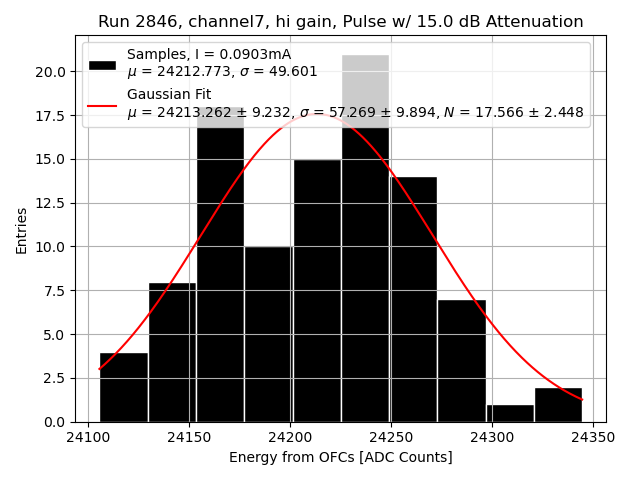

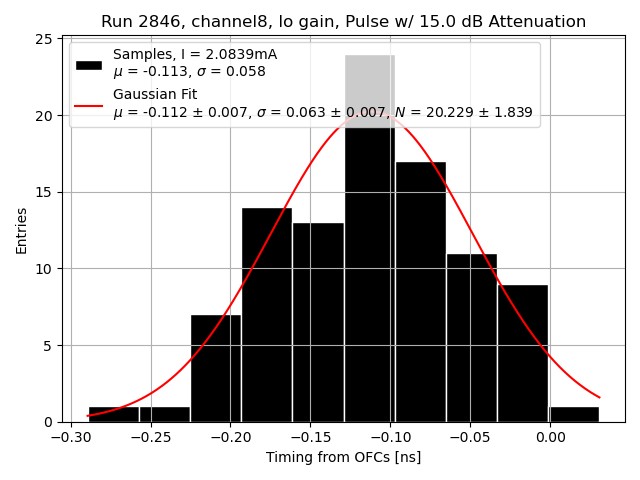

Raw Pulse Data (all measurements) Average interleaved pulse train Energy from OFCs Timing from OFCs

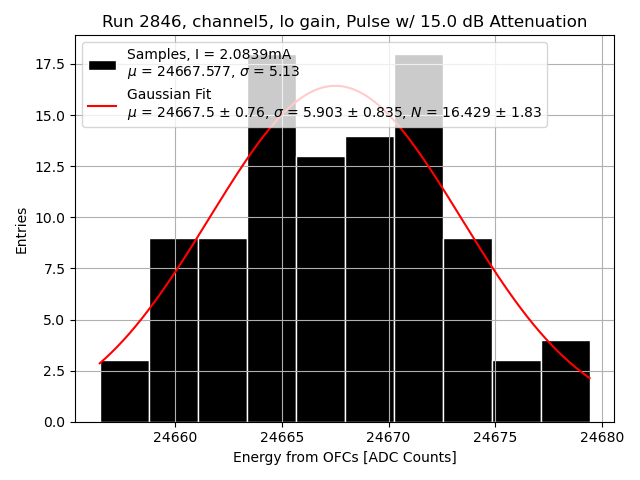

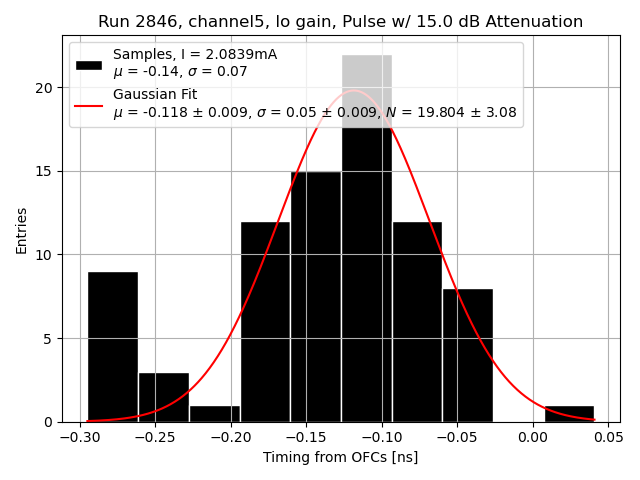

Channel 5

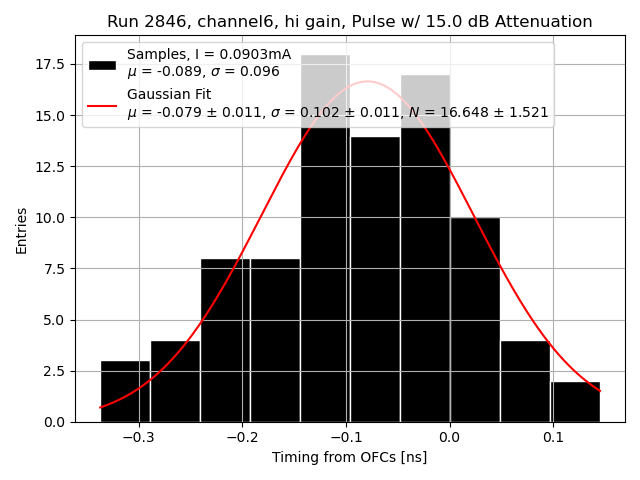

Channel 6

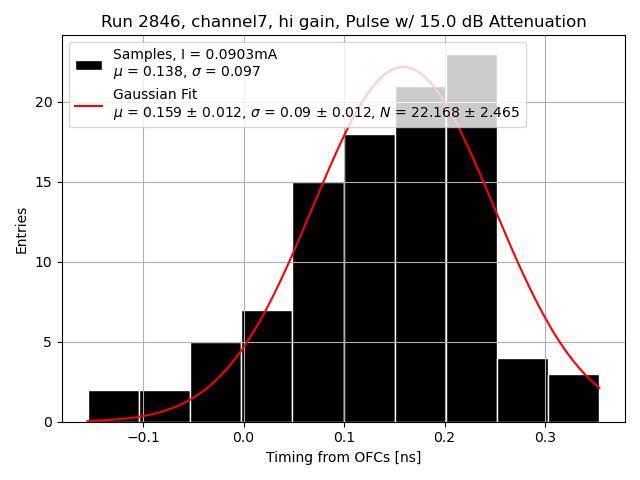

Channel 7

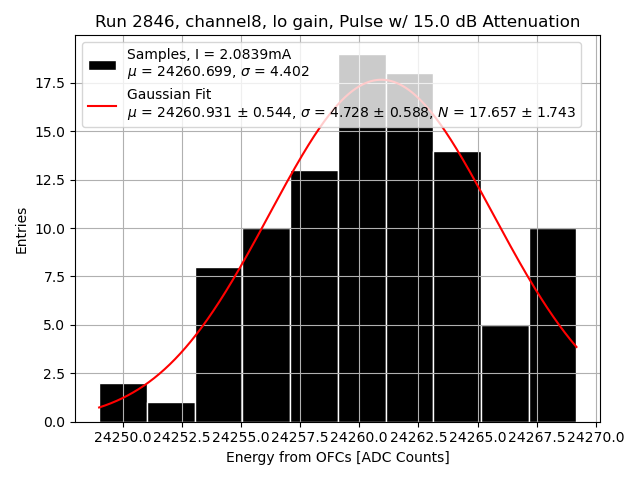

Channel 8
