Per-chip Measurements

ASIC 660

Power Supply Measurements

Pre/Post Config Voltage Current
pre 4.0 2.3170
pre 8.0 0.4057
post 4.0 2.6270
post 8.0 0.4065

Serializer Test

channel1 pass
channel2 pass
channel3 pass
channel4 pass
channel5 pass
channel6 pass
channel7 pass
channel8 pass

Clock Scan

Clock scan pass fraction = 0.4375

Before Edge Count (CP40) 1024 1024 1024 1016 1024 1024 1024 1024 1024 1024 -1 -1 1024 1024 1024 1024
After Edge Count (CP40) 1024 1024 1024 5 0 0 0 0 0 0 -1 -1 1024 1024 1024 1024
Before Edge Count(CP80) 1024 1024 1024 1024 1024 -1 -1 -1 1024 -1 -1 -1 1024 1024 1024 1024
After Edge Count (CP80) 1024 1024 1024 1024 1024 -1 -1 -1 1024 -1 -1 -1 1024 1024 1024 1024
lpGBT Phase Ch1 5 5 5 6 6 -1 -1 -1 6 -1 5 5 5 5 5 5
lpGBT Phase Ch2 5 5 5 6 6 6 6 6 6 6 -1 5 5 5 5 5
lpGBT Phase Ch3 5 5 5 6 6 -1 -1 -1 6 -1 5 5 5 5 5 5
lpGBT Phase Ch4 5 5 5 6 6 -1 -1 -1 6 -1 -1 5 5 5 5 5
lpGBT Phase Ch5 5 5 5 6 6 6 6 6 6 6 -1 5 5 5 5 5
lpGBT Phase Ch6 5 5 5 6 6 -1 -1 -1 6 -1 -1 5 5 5 5 5
lpGBT Phase Ch7 5 5 5 6 6 -1 -1 -1 6 -1 -1 -1 5 5 5 5
lpGBT Phase Ch8 5 5 5 6 6 6 6 6 6 6 -1 -1 5 5 5 5

Pedestal Results

ASIC Channel Mean Baseline RMS Run

5 MHz Sine Results

ASIC Channel Run meanENOB mean SFDR mean SNR mean SINAD
660 channel1 2848 11.707600 82.297573 72.970989 72.239751
660 channel2 2848 10.952808 84.632070 67.843061 67.695904
660 channel4 2848 11.744020 83.753920 73.123409 72.459002

Pulse Results

Channel ENERGY RMS from OFCs ENERGY RMS from peak Measurements Run TIMING dist mean TIMING dist std a_i b_i mean ENERGY from OFCs mean ENERGY from peak
channel5 4.86544 - - 2848 0.34554 0.03795 [0.11671, 0.20854, 0.63609, 0.29196, 0.24754] [10.4971, -26.29035, 5.13386, 7.43375, 1.88512] 24159.99050 -
channel6 57.96663 - - 2848 0.09551 0.08401 [0.17657, 0.25693, 0.59937, 0.3195, 0.28791] [8.38678, -26.02479, 6.22915, 5.67936, 4.69343] 24063.29700 -
channel7 51.62196 - - 2848 -0.68434 0.07790 [0.17657, 0.25693, 0.59937, 0.3195, 0.28791] [8.38678, -26.02479, 6.22915, 5.67936, 4.69343] 23601.84528 -
channel8 4.01836 - - 2848 0.32793 0.03542 [0.11671, 0.20854, 0.63609, 0.29196, 0.24754] [10.4971, -26.29035, 5.13386, 7.43375, 1.88512] 23660.42170 -

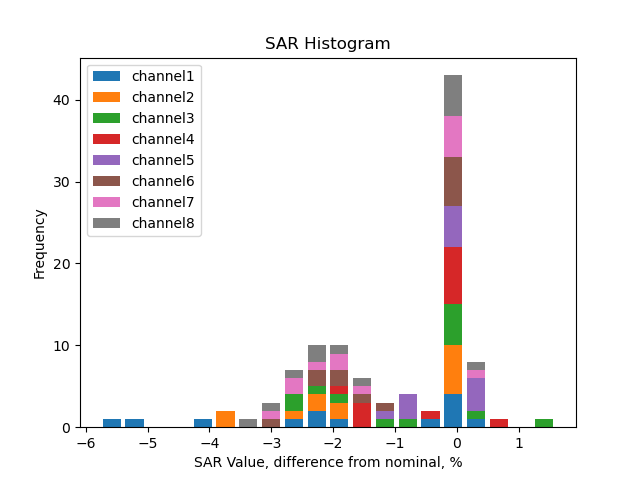

SAR calib vals

channel1 3310.0 1891.00 946.68 592.29 355.53 237.39 118.02 202.14 115.97 57.78 28.91 21.31 14.06 8.72 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3310.0 1890.87 946.38 592.02 355.41 237.08 118.23 202.25 116.16 57.74 29.05 21.39 14.27 9.04 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3310.0 1891.47 946.78 592.32 355.41 237.19 118.32 202.11 116.05 57.76 29.21 21.67 14.70 9.40 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3310.0 1891.13 946.61 592.08 355.30 237.12 118.15 203.40 116.61 58.23 29.52 21.83 14.78 9.30 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3310.0 1891.44 946.72 592.09 355.42 237.26 118.15 205.15 117.69 58.68 29.67 22.25 14.68 9.28 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3310.0 1891.32 946.54 592.15 355.45 237.10 118.32 202.82 116.51 58.10 29.25 21.58 14.48 9.06 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3310.0 1890.89 946.21 591.99 355.32 237.18 118.26 202.95 116.30 57.91 29.16 21.55 14.39 9.00 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3310.0 1890.87 946.44 591.95 355.51 237.19 118.32 202.30 116.11 57.87 29.19 21.62 14.36 8.94 6.0 4.0 2.0 1.0 0.5 0.25

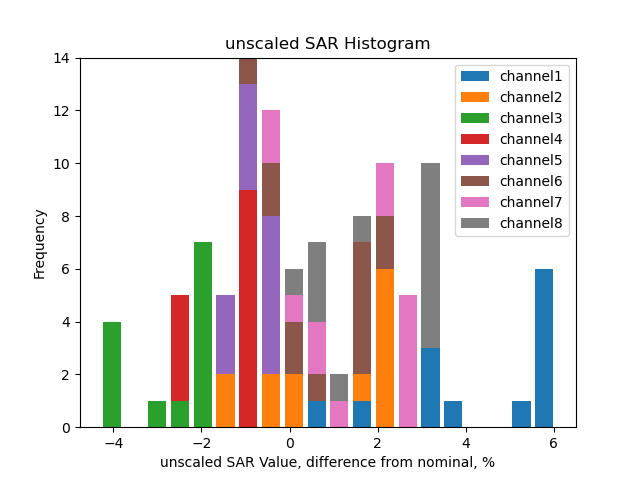

Unscaled SAR calib vals

channel1 3794.50 2167.80 1085.25 678.99 407.57 272.14 135.30 231.73 132.95 66.24 33.14 24.43 16.12 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3662.11 2092.02 1047.05 655.00 393.22 262.30 130.81 223.76 128.52 63.88 32.14 23.67 15.79 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3520.34 2011.67 1006.95 629.96 378.00 252.26 125.84 214.95 123.42 61.43 31.07 23.05 15.63 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3558.26 2032.97 1017.61 636.49 381.95 254.91 127.01 218.66 125.36 62.60 31.73 23.47 15.89 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3566.47 2038.00 1020.08 637.97 382.96 255.64 127.31 221.05 126.81 63.23 31.97 23.97 15.82 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3654.61 2088.23 1045.09 653.80 392.46 261.79 130.64 223.94 128.64 64.15 32.29 23.83 15.99 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3679.04 2101.71 1051.70 657.99 394.94 263.62 131.45 225.58 129.27 64.37 32.41 23.95 15.99 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3700.53 2113.96 1058.11 661.79 397.45 265.17 132.28 226.17 129.81 64.70 32.63 24.17 16.05 10.0 6.0 4.0 2.0 1.0 0.5 0.25

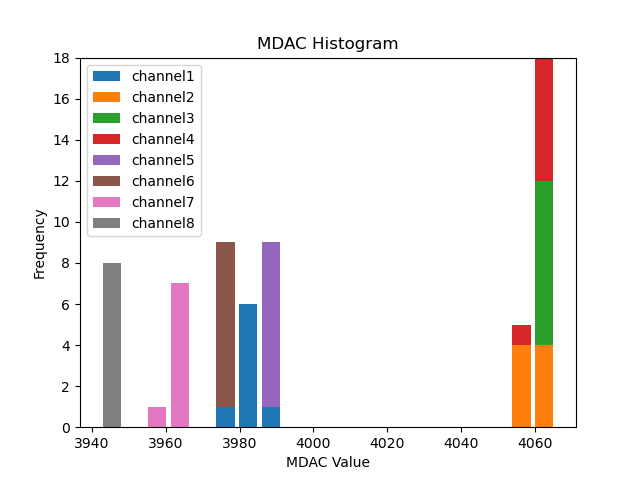

Mdac calib vals

channel1 3984.57 3986.54 3986.10 3987.16 3988.71 3985.76 3986.08 3982.06
channel2 4062.02 4063.55 4063.53 4062.75 4063.81 4060.46 4061.87 4058.94
channel3 4066.29 4067.17 4067.13 4067.35 4068.63 4067.55 4067.10 4066.21
channel4 4064.86 4065.16 4064.62 4064.62 4066.63 4064.49 4064.76 4061.88
channel5 3990.98 3993.21 3992.13 3991.61 3994.04 3992.48 3992.54 3990.95
channel6 3978.02 3979.47 3979.74 3979.60 3980.20 3978.69 3978.91 3977.00
channel7 3964.89 3966.24 3966.50 3966.38 3966.75 3965.00 3964.65 3963.53
channel8 3945.40 3948.02 3947.91 3947.33 3950.37 3948.70 3947.66 3945.97

Unscaled Mdac calib vals

channel1 -111.43 3986.54 3986.10 3987.16 3988.71 3985.76 3986.08 3982.06
channel2 -33.98 4063.55 4063.53 4062.75 4063.81 4060.46 4061.87 4058.94
channel3 -29.71 4067.17 4067.13 4067.35 4068.63 4067.55 4067.10 4066.21
channel4 -31.14 4065.16 4064.62 4064.62 4066.63 4064.49 4064.76 4061.88
channel5 -105.02 3993.21 3992.13 3991.61 3994.04 3992.48 3992.54 3990.95
channel6 -117.98 3979.47 3979.74 3979.60 3980.20 3978.69 3978.91 3977.00
channel7 -131.11 3966.24 3966.50 3966.38 3966.75 3965.00 3964.65 3963.53
channel8 -150.60 3948.02 3947.91 3947.33 3950.37 3948.70 3947.66 3945.97

(click on a plot to zoom...)

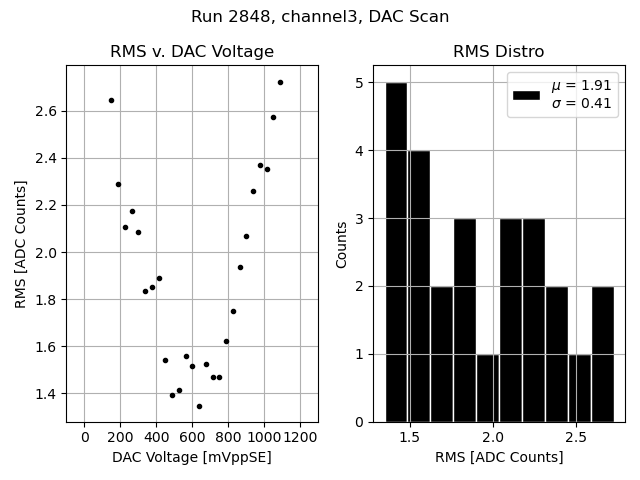

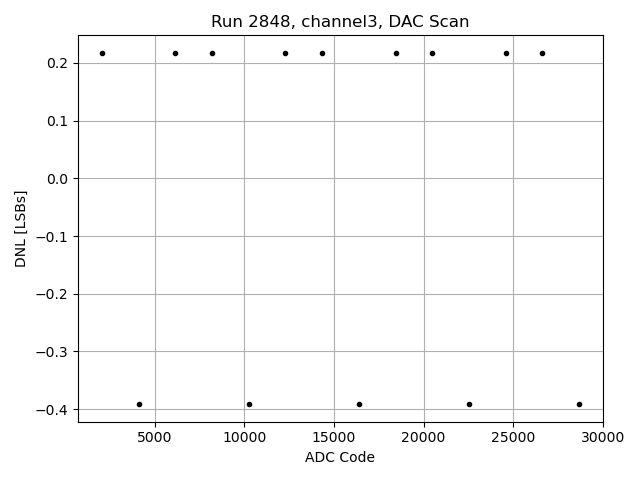

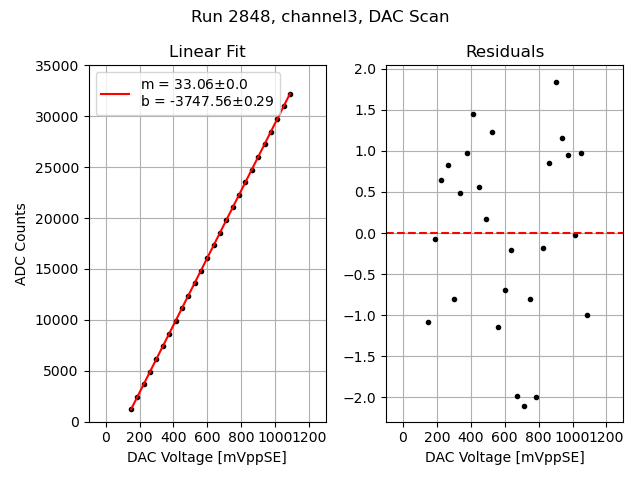

Pedestal Distribution DAC Linearity and Residuals DAC RMS DAC DNL
Channel 3

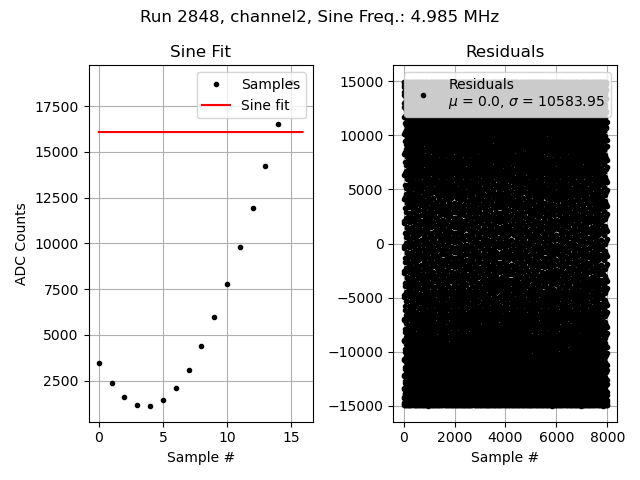

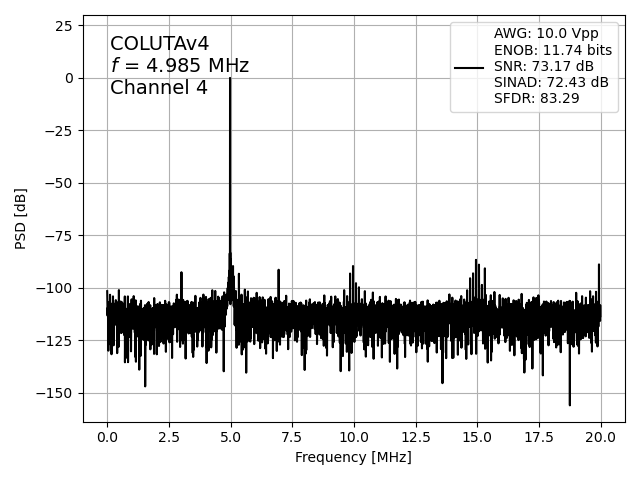

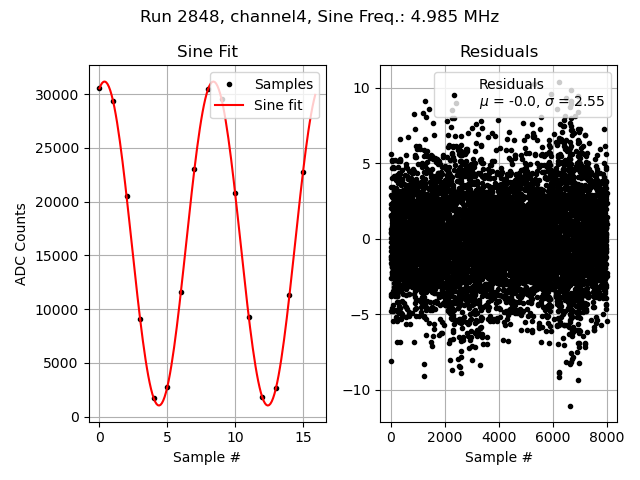

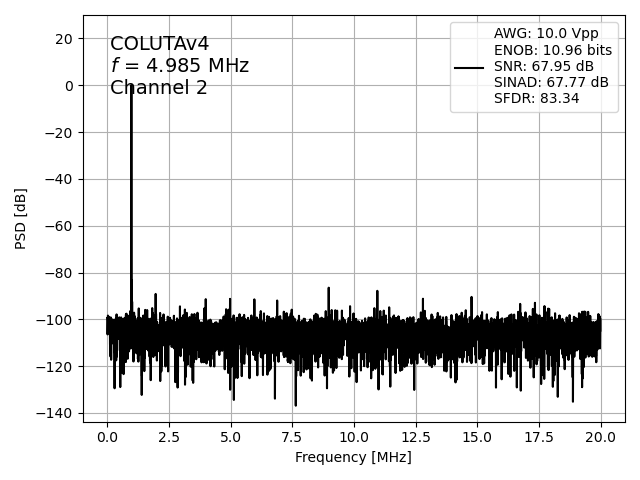

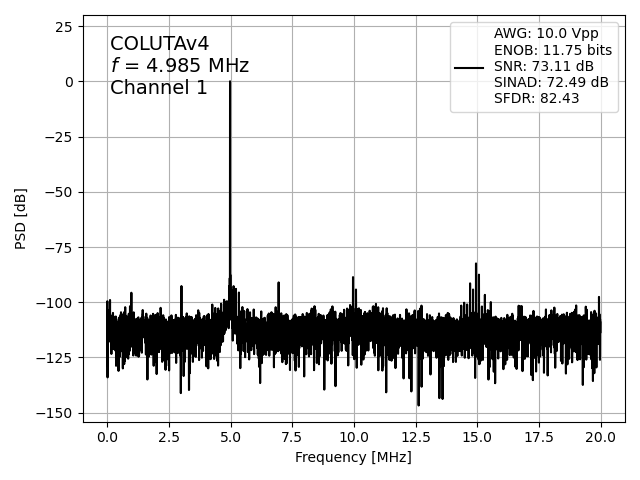

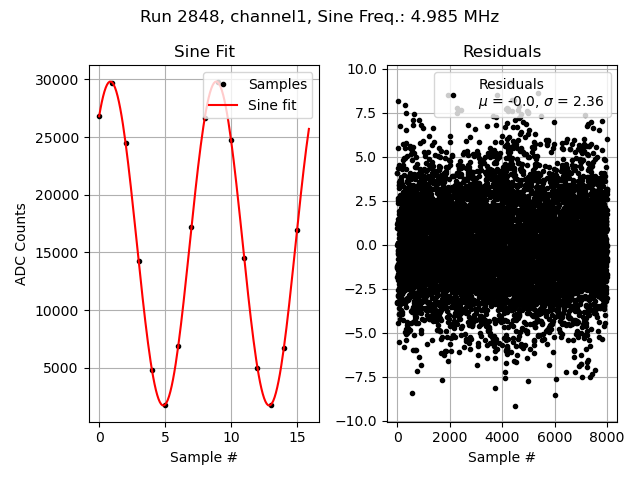

Pedestal Distribution Raw Sine Samples Sine FFT Sine Fitted
Channel 1
Channel 2
Channel 4

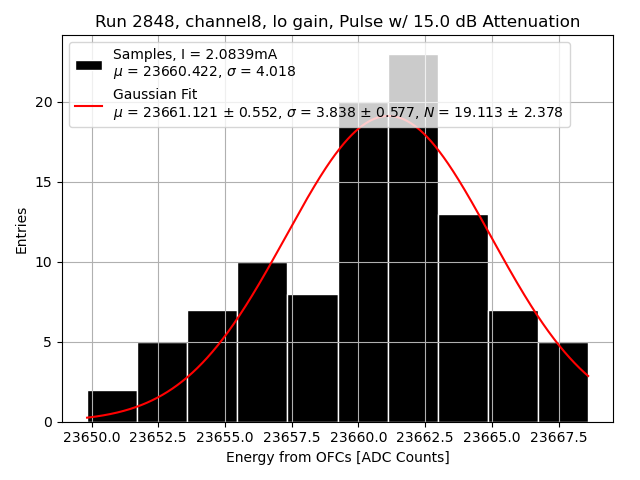

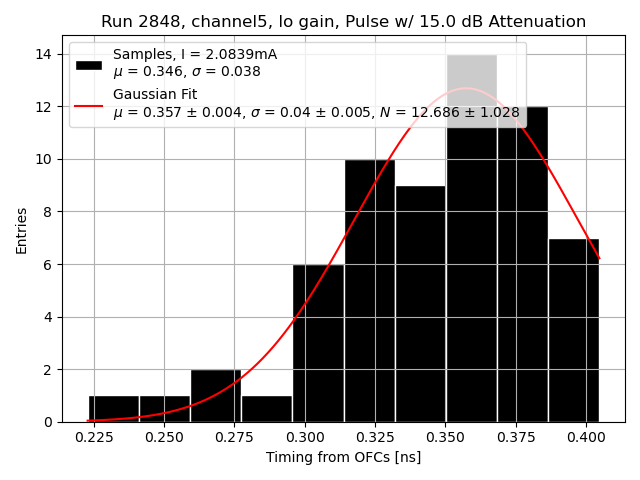

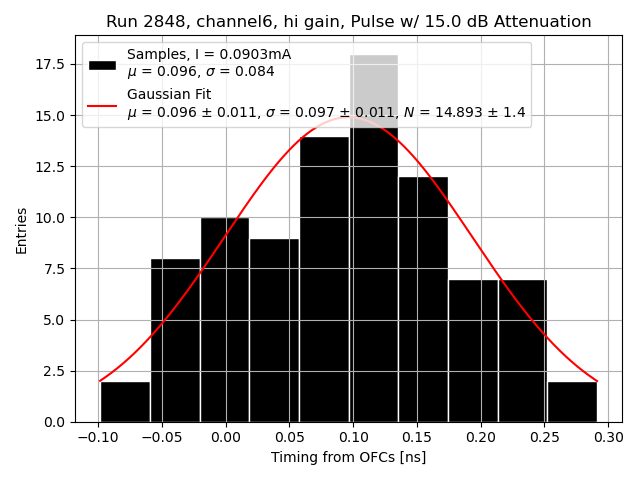

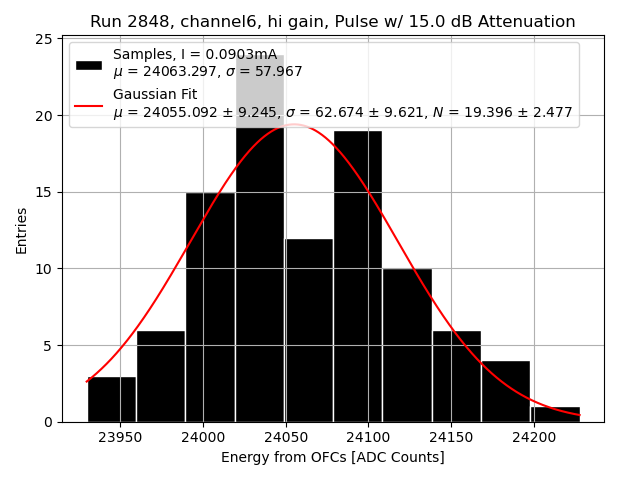

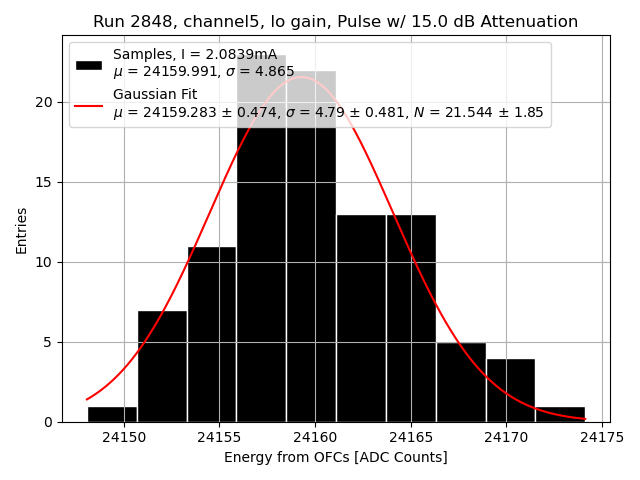

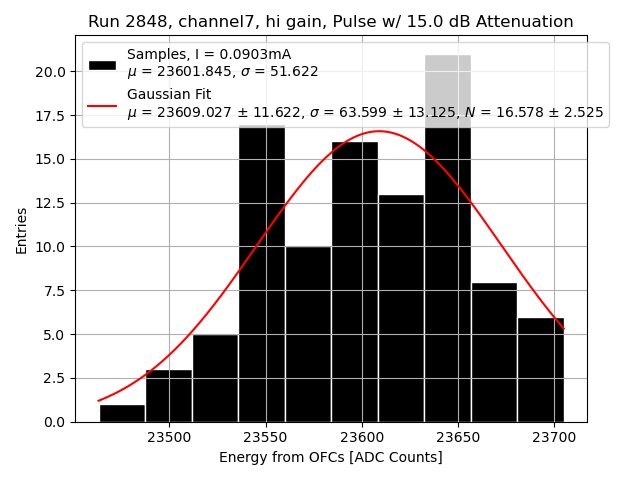

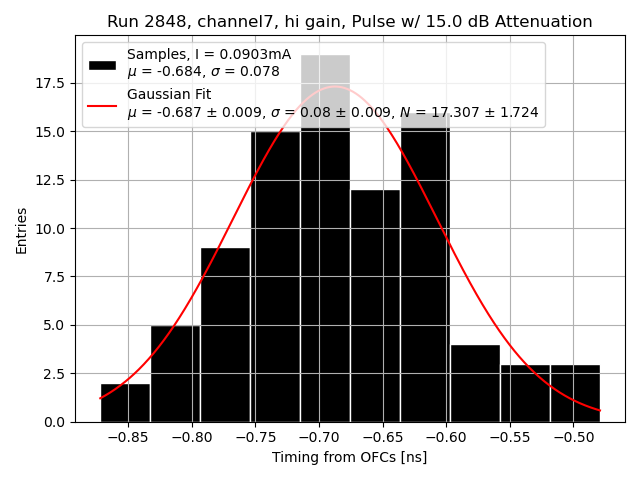

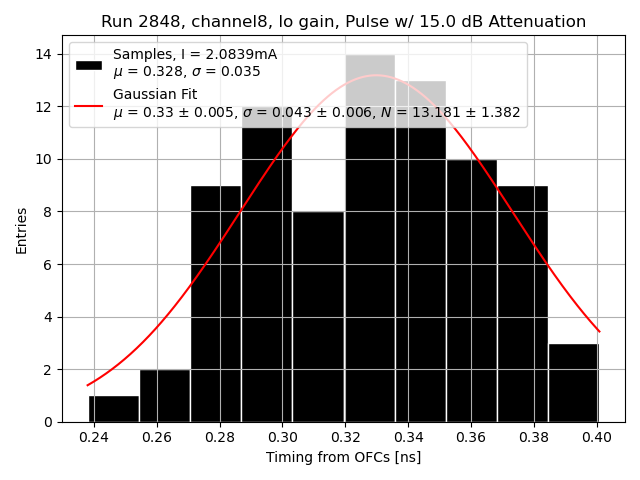

Raw Pulse Data (all measurements) Average interleaved pulse train Energy from OFCs Timing from OFCs
Channel 5
Channel 6
Channel 7
Channel 8
