Per-chip Measurements

ASIC 643

Power Supply Measurements

Pre/Post Config Voltage Current
pre 4.0 2.2230
pre 8.0 0.4058
post 4.0 2.6260
post 8.0 0.4065

Serializer Test

channel1 pass
channel2 pass
channel3 pass
channel4 pass
channel5 pass
channel6 pass
channel7 pass
channel8 pass

Clock Scan

Clock scan pass fraction = 0.5

Before Edge Count (CP40) 1024 1024 1024 1024 1024 1024 1024 1024 1024 1024 -1 1024 1024 1024 1024 1024
After Edge Count (CP40) 1024 1024 1024 0 0 1024 1024 1024 0 0 -1 1024 1024 1024 1024 1024
Before Edge Count(CP80) 1024 1024 1024 1024 -1 -1 -1 -1 1024 -1 -1 1024 1024 1024 1024 1024
After Edge Count (CP80) 1024 1024 1024 1024 -1 -1 -1 -1 1024 -1 -1 1024 1024 1024 1024 1024
lpGBT Phase Ch1 5 5 5 6 6 -1 -1 -1 6 -1 5 5 5 5 5 5
lpGBT Phase Ch2 5 5 5 6 6 -1 -1 -1 6 -1 -1 5 5 5 5 5
lpGBT Phase Ch3 5 5 5 6 -1 -1 -1 -1 6 -1 5 5 5 5 5 5
lpGBT Phase Ch4 5 5 5 6 -1 -1 -1 -1 6 -1 5 5 5 5 5 5
lpGBT Phase Ch5 5 5 5 6 6 6 6 6 6 6 -1 5 5 5 5 5
lpGBT Phase Ch6 5 5 5 6 -1 -1 -1 -1 6 -1 -1 5 5 5 5 5
lpGBT Phase Ch7 5 5 5 6 -1 -1 -1 -1 6 -1 -1 5 5 5 5 5
lpGBT Phase Ch8 5 5 5 6 6 6 6 6 6 6 -1 5 5 5 5 5

Pedestal Results

ASIC Channel Mean Baseline RMS Run

5 MHz Sine Results

ASIC Channel Run meanENOB mean SFDR mean SNR mean SINAD
643 channel1 2850 11.765040 80.806780 73.636638 72.585541
643 channel2 2850 10.965941 82.514919 68.032237 67.774967
643 channel4 2850 11.821532 83.879236 73.652575 72.925625

Pulse Results

Channel ENERGY RMS from OFCs ENERGY RMS from peak Measurements Run TIMING dist mean TIMING dist std a_i b_i mean ENERGY from OFCs mean ENERGY from peak
channel5 4.91171 - - 2850 0.00000 0.06894 [0.15709, 0.23217, 0.61745, 0.28856, 0.28507] [10.58109, -26.5236, 6.73318, 6.24239, 2.35233] 24401.18450 -
channel6 46.10075 - - 2850 -0.00008 0.08304 [0.17263, 0.25527, 0.59823, 0.32338, 0.28534] [7.98128, -26.65493, 6.41157, 5.7278, 5.01315] 24199.70150 -
channel7 51.37262 - - 2850 0.23530 0.07544 [0.17263, 0.25527, 0.59823, 0.32338, 0.28534] [7.98128, -26.65493, 6.41157, 5.7278, 5.01315] 23803.25841 -
channel8 4.22013 - - 2850 0.08462 0.05231 [0.15709, 0.23217, 0.61745, 0.28856, 0.28507] [10.58109, -26.5236, 6.73318, 6.24239, 2.35233] 23742.08471 -

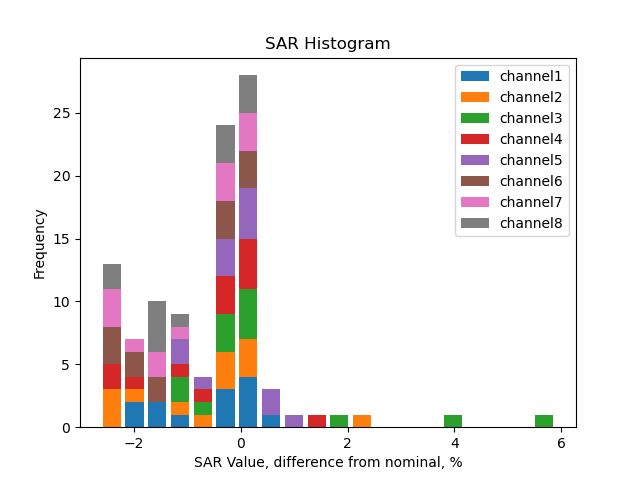

SAR calib vals

channel1 3310.0 1891.22 946.94 592.41 355.66 237.37 118.23 203.07 116.45 58.13 29.14 22.00 14.83 9.31 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3310.0 1890.79 946.83 592.25 355.50 237.26 118.20 201.87 116.07 57.77 29.24 21.68 14.73 9.48 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3310.0 1892.01 947.12 592.59 355.56 237.27 118.21 204.91 117.59 58.55 29.57 22.62 15.40 9.80 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3310.0 1891.60 946.91 592.15 355.57 237.17 118.25 202.54 116.15 57.82 29.42 21.97 14.81 9.39 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3310.0 1891.33 946.84 592.31 355.50 237.43 118.24 204.57 117.54 58.58 29.68 22.35 14.94 9.31 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3310.0 1891.56 946.83 592.14 355.60 237.21 118.18 202.46 116.15 57.82 29.19 21.69 14.50 9.10 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3310.0 1890.89 946.48 592.14 355.47 237.25 118.28 202.34 116.06 57.76 29.19 21.68 14.55 9.15 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3310.0 1890.94 946.51 592.21 355.54 237.10 118.24 203.81 117.01 58.25 29.19 21.71 14.48 9.12 6.0 4.0 2.0 1.0 0.5 0.25

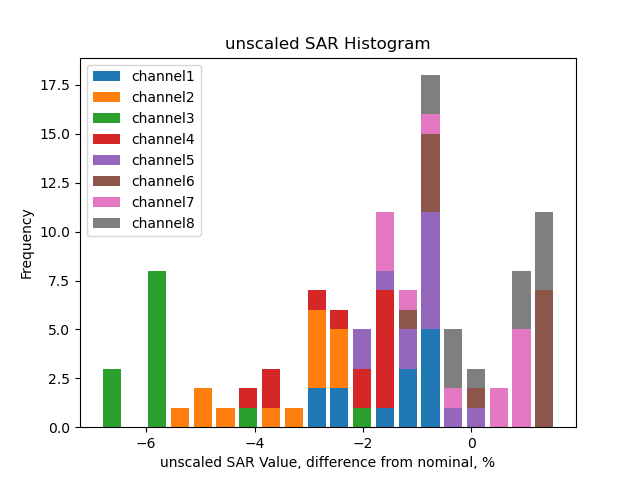

Unscaled SAR calib vals

channel1 3555.12 2031.27 1017.07 636.28 382.00 254.95 126.99 218.11 125.07 62.43 31.30 23.63 15.93 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3490.65 1993.98 998.50 624.57 374.90 250.21 124.65 212.89 122.40 60.92 30.84 22.86 15.53 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3378.24 1931.02 966.65 604.81 362.89 242.16 120.65 209.13 120.01 59.76 30.18 23.09 15.72 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3526.15 2015.13 1008.75 630.82 378.79 252.66 125.97 215.77 123.73 61.60 31.34 23.41 15.78 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3556.27 2032.05 1017.29 636.38 381.95 255.09 127.04 219.79 126.28 62.94 31.89 24.01 16.05 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3635.47 2077.56 1039.93 650.37 390.57 260.54 129.80 222.37 127.57 63.50 32.06 23.82 15.93 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3617.21 2066.39 1034.33 647.10 388.46 259.27 129.26 221.12 126.83 63.12 31.90 23.69 15.90 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3631.20 2074.43 1038.36 649.68 390.04 260.11 129.71 223.59 128.37 63.90 32.02 23.82 15.89 10.0 6.0 4.0 2.0 1.0 0.5 0.25

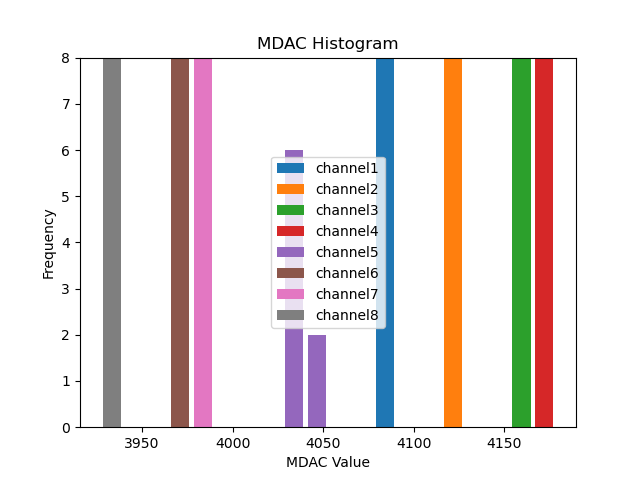

Mdac calib vals

channel1 4091.28 4092.22 4090.76 4091.64 4093.63 4091.09 4090.33 4088.11
channel2 4130.41 4132.15 4131.89 4132.21 4133.49 4132.04 4130.87 4130.50
channel3 4165.87 4168.19 4168.07 4167.27 4168.26 4165.29 4166.49 4165.31
channel4 4180.99 4183.19 4183.34 4183.07 4184.70 4183.26 4182.21 4181.13
channel5 4044.44 4046.91 4045.74 4045.88 4048.27 4045.86 4045.95 4044.28
channel6 3979.23 3981.57 3980.92 3981.11 3982.96 3980.20 3979.17 3978.78
channel7 3989.09 3991.78 3992.34 3991.49 3992.50 3990.56 3991.07 3990.09
channel8 3935.31 3936.85 3935.63 3934.68 3936.79 3935.30 3934.51 3933.16

Unscaled Mdac calib vals

channel1 -4.72 4092.22 4090.76 4091.64 4093.63 4091.09 4090.33 4088.11
channel2 34.41 4132.15 4131.89 4132.21 4133.49 4132.04 4130.87 4130.50
channel3 69.87 4168.19 4168.07 4167.27 4168.26 4165.29 4166.49 4165.31
channel4 84.99 4183.19 4183.34 4183.07 4184.70 4183.26 4182.21 4181.13
channel5 -51.56 4046.91 4045.74 4045.88 4048.27 4045.86 4045.95 4044.28
channel6 -116.77 3981.57 3980.92 3981.11 3982.96 3980.20 3979.17 3978.78
channel7 -106.91 3991.78 3992.34 3991.49 3992.50 3990.56 3991.07 3990.09
channel8 -160.69 3936.85 3935.63 3934.68 3936.79 3935.30 3934.51 3933.16

(click on a plot to zoom...)

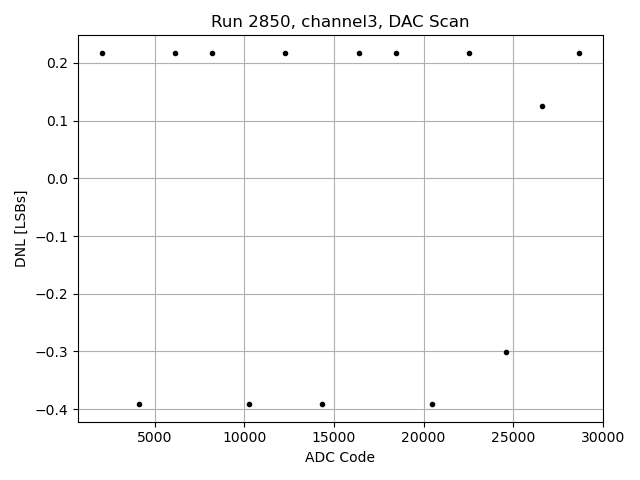

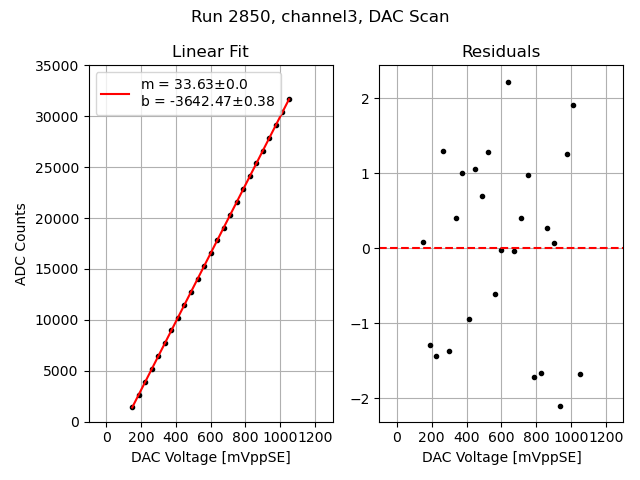

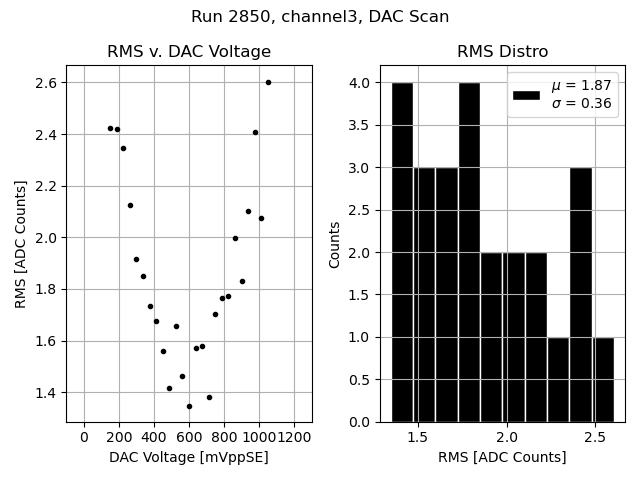

Pedestal Distribution DAC Linearity and Residuals DAC RMS DAC DNL
Channel 3

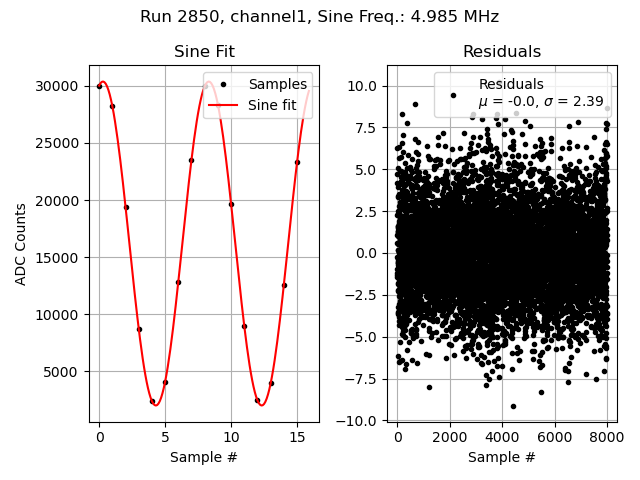

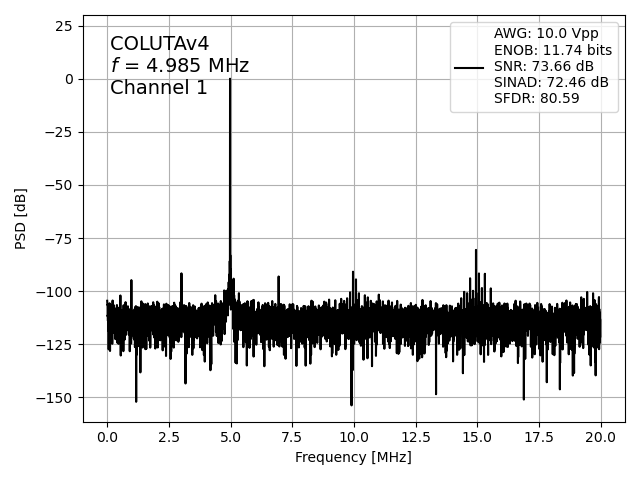

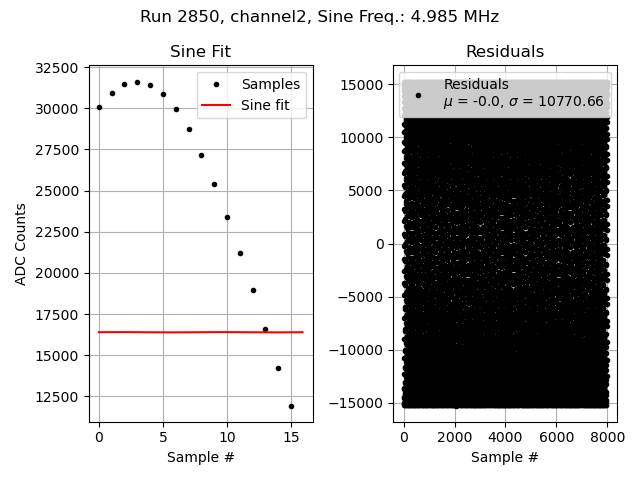

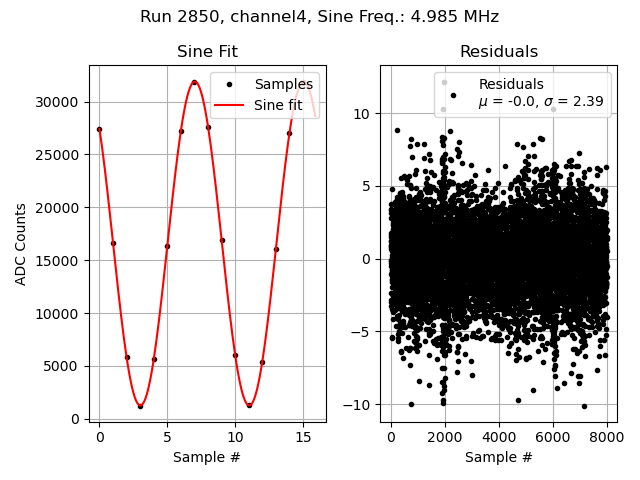

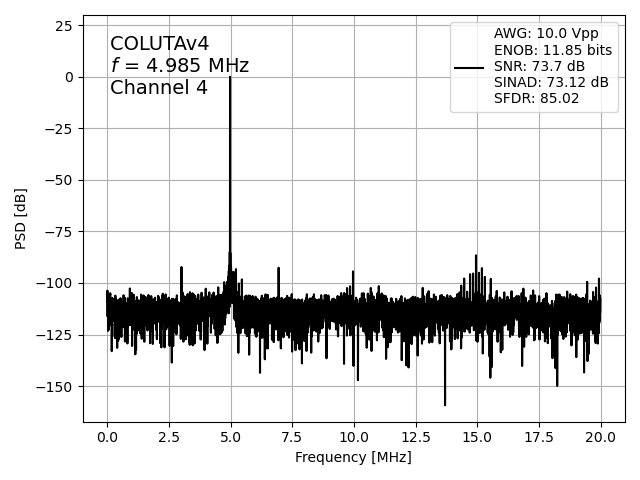

Pedestal Distribution Raw Sine Samples Sine FFT Sine Fitted
Channel 1
Channel 2
Channel 4

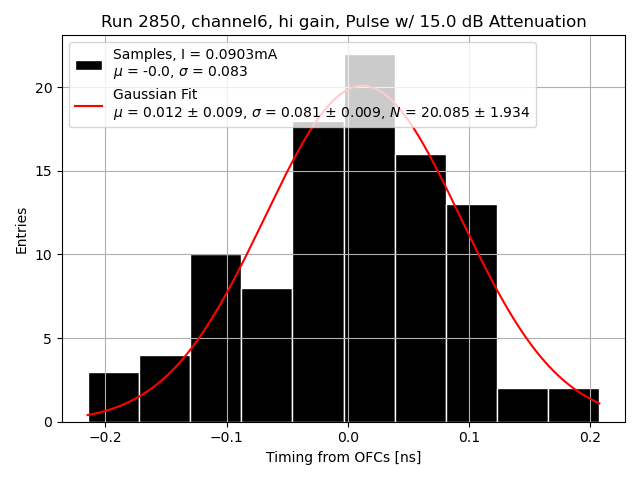

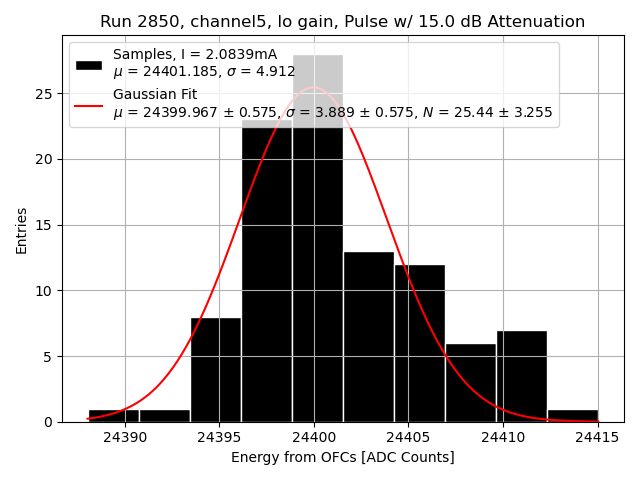

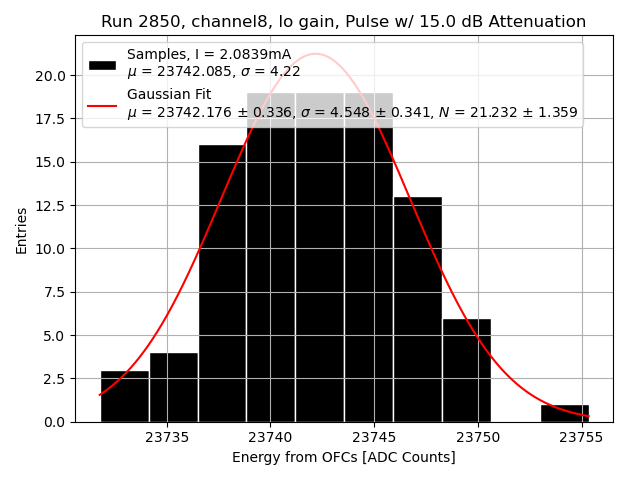

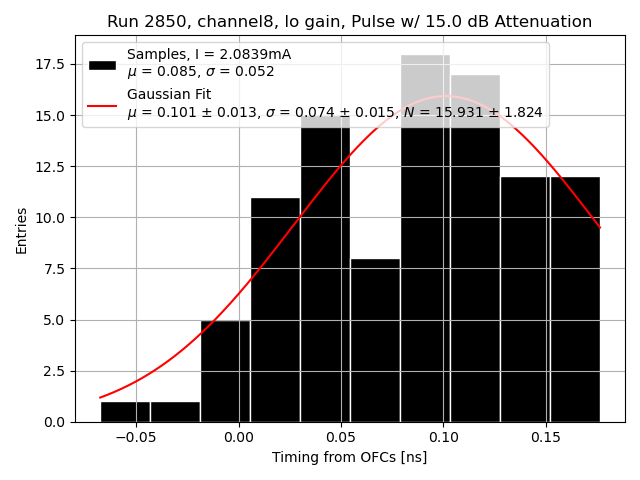

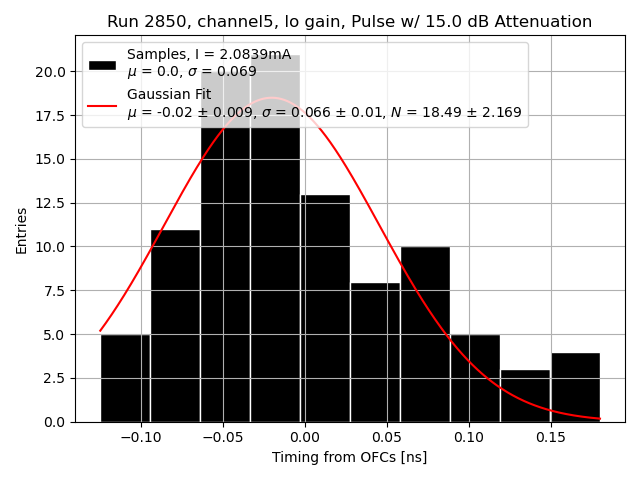

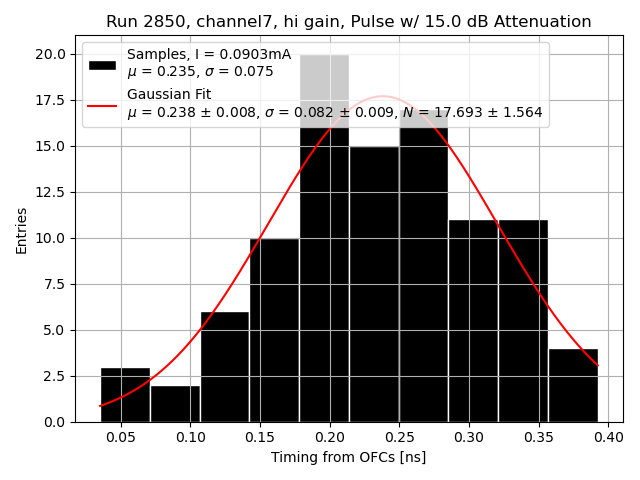

Raw Pulse Data (all measurements) Average interleaved pulse train Energy from OFCs Timing from OFCs
Channel 5
Channel 6
Channel 7
Channel 8
