Per-chip Measurements

ASIC 621

Power Supply Measurements

Pre/Post Config Voltage Current
pre 4.0 2.4060
pre 8.0 0.4047
post 4.0 2.6100
post 8.0 0.4065

Serializer Test

channel1 pass
channel2 pass
channel3 pass
channel4 pass
channel5 pass
channel6 pass
channel7 pass
channel8 pass

Clock Scan

Clock scan pass fraction = 0.5

Before Edge Count (CP40) 1024 1024 1024 1024 1024 1024 1024 1024 1024 1024 -1 1024 1024 1024 1024 1024
After Edge Count (CP40) 1024 1024 1024 0 0 1024 1022 1024 0 136 -1 1024 1024 1024 1024 1024
Before Edge Count(CP80) 1024 1024 1024 1024 -1 -1 -1 -1 1024 -1 -1 1024 1024 1024 1024 1024
After Edge Count (CP80) 1024 1024 1024 1024 -1 -1 -1 -1 1024 -1 -1 1024 1024 1024 1024 1024
lpGBT Phase Ch1 5 5 5 6 -1 -1 -1 -1 6 -1 5 5 5 5 5 5
lpGBT Phase Ch2 5 5 5 6 6 -1 -1 -1 6 -1 -1 5 5 5 5 5
lpGBT Phase Ch3 5 5 5 6 -1 -1 -1 -1 6 -1 5 5 5 5 5 5
lpGBT Phase Ch4 5 5 5 6 -1 -1 -1 -1 6 -1 5 5 5 5 5 5
lpGBT Phase Ch5 5 5 5 6 6 6 6 6 6 6 -1 5 5 5 5 5
lpGBT Phase Ch6 5 5 5 6 -1 -1 -1 -1 6 -1 -1 5 5 5 5 5
lpGBT Phase Ch7 5 5 5 6 -1 -1 -1 -1 6 -1 -1 5 5 5 5 5
lpGBT Phase Ch8 5 5 5 6 6 6 6 6 6 6 -1 5 5 5 5 5

Pedestal Results

ASIC Channel Mean Baseline RMS Run

5 MHz Sine Results

ASIC Channel Run meanENOB mean SFDR mean SNR mean SINAD
621 channel1 2852 11.581419 78.842294 72.614443 71.480140
621 channel2 2852 10.969318 83.119084 68.016370 67.795297
621 channel4 2852 11.648349 81.939385 72.629550 71.883058

Pulse Results

Channel ENERGY RMS from OFCs ENERGY RMS from peak Measurements Run TIMING dist mean TIMING dist std a_i b_i mean ENERGY from OFCs mean ENERGY from peak
channel5 5.51951 - - 2852 -0.00000 0.04607 [0.13778, 0.22486, 0.62696, 0.28657, 0.26762] [10.6675, -26.3023, 6.39336, 6.58837, 2.39388] 24398.90950 -
channel6 47.90238 - - 2852 -0.00271 0.09048 [0.15979, 0.24706, 0.60217, 0.32498, 0.27857] [7.7544, -26.43022, 6.52329, 5.43708, 5.08274] 24567.08750 -
channel7 54.11861 - - 2852 0.24329 0.06555 [0.15979, 0.24706, 0.60217, 0.32498, 0.27857] [7.7544, -26.43022, 6.52329, 5.43708, 5.08274] 24169.21338 -
channel8 4.96951 - - 2852 0.05809 0.03479 [0.13778, 0.22486, 0.62696, 0.28657, 0.26762] [10.6675, -26.3023, 6.39336, 6.58837, 2.39388] 23975.46932 -

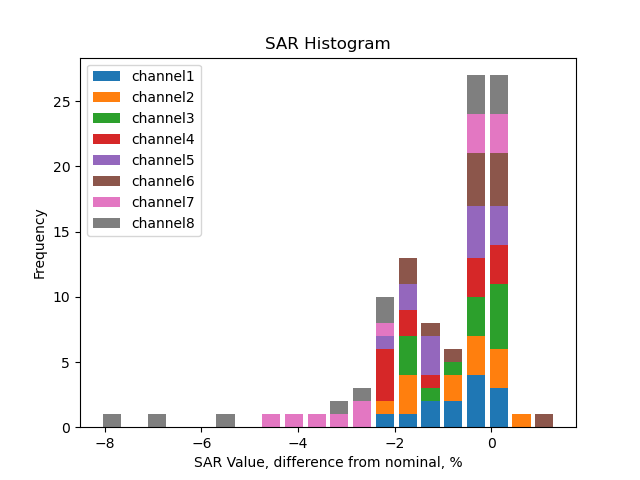

SAR calib vals

channel1 3310.0 1891.82 946.69 592.25 355.47 237.23 118.24 203.68 117.07 58.40 29.46 22.05 14.68 9.07 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3310.0 1892.01 946.82 592.23 355.58 237.31 118.22 203.12 116.52 58.10 29.33 21.85 14.71 9.31 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3310.0 1891.45 946.82 592.02 355.59 237.38 118.32 203.59 116.66 58.24 29.44 21.90 14.81 9.26 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3310.0 1890.96 946.69 592.16 355.42 237.31 118.18 202.54 116.21 57.83 29.05 21.69 14.46 9.12 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3310.0 1891.32 946.85 592.11 355.46 237.16 118.33 203.51 116.76 58.05 29.47 21.91 14.61 9.10 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3310.0 1891.44 946.73 591.97 355.35 237.16 118.25 203.60 117.00 58.29 29.49 22.00 14.81 9.38 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3310.0 1891.38 946.58 592.19 355.40 237.27 118.11 201.24 115.53 57.59 28.93 21.39 14.24 8.84 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3310.0 1891.63 946.92 592.15 355.42 237.23 118.20 201.62 115.62 57.50 28.98 20.99 13.77 8.51 6.0 4.0 2.0 1.0 0.5 0.25

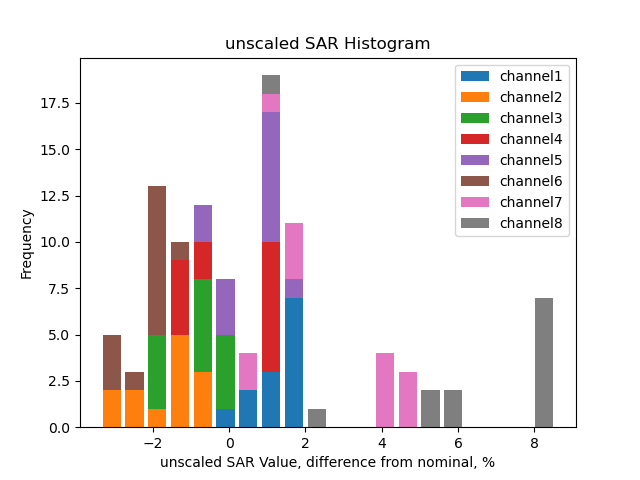

Unscaled SAR calib vals

channel1 3648.87 2085.50 1043.61 652.88 391.86 261.52 130.34 224.53 129.05 64.38 32.48 24.31 16.18 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3554.67 2031.86 1016.81 636.01 381.86 254.85 126.96 218.13 125.13 62.39 31.50 23.47 15.80 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3576.26 2043.60 1022.98 639.64 384.19 256.48 127.84 219.97 126.04 62.93 31.81 23.66 16.00 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3630.32 2073.96 1038.30 649.47 389.81 260.28 129.62 222.14 127.46 63.43 31.86 23.79 15.86 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3636.31 2077.77 1040.19 650.48 390.50 260.54 129.99 223.57 128.27 63.77 32.38 24.07 16.05 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3529.65 2016.96 1009.55 631.25 378.93 252.90 126.10 217.11 124.76 62.16 31.45 23.46 15.79 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3744.77 2139.81 1070.91 669.97 402.08 268.43 133.62 227.67 130.70 65.16 32.73 24.20 16.11 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3888.13 2222.02 1112.31 695.58 417.50 278.67 138.84 236.84 135.81 67.54 34.04 24.66 16.18 10.0 6.0 4.0 2.0 1.0 0.5 0.25

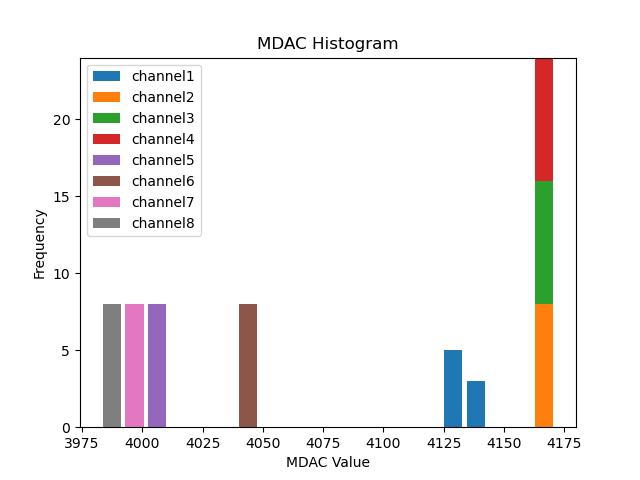

Mdac calib vals

channel1 4136.95 4138.55 4139.23 4138.42 4141.12 4138.11 4138.04 4136.28
channel2 4169.64 4171.45 4172.03 4171.87 4173.29 4171.28 4170.88 4169.20
channel3 4173.42 4174.64 4175.21 4175.60 4176.24 4174.02 4174.48 4172.59
channel4 4169.51 4171.49 4170.72 4171.42 4171.54 4170.29 4171.28 4168.96
channel5 4009.90 4012.18 4011.65 4011.90 4013.39 4011.60 4011.41 4009.95
channel6 4045.66 4048.56 4048.20 4048.47 4049.60 4047.77 4047.33 4045.81
channel7 4000.12 4001.63 4001.61 4001.12 4003.05 4001.24 4000.91 3999.45
channel8 3988.02 3990.47 3989.42 3989.14 3990.96 3989.97 3988.28 3987.28

Unscaled Mdac calib vals

channel1 40.95 4138.55 4139.23 4138.42 4141.12 4138.11 4138.04 4136.28
channel2 73.64 4171.45 4172.03 4171.87 4173.29 4171.28 4170.88 4169.20
channel3 77.42 4174.64 4175.21 4175.60 4176.24 4174.02 4174.48 4172.59
channel4 73.51 4171.49 4170.72 4171.42 4171.54 4170.29 4171.28 4168.96
channel5 -86.10 4012.18 4011.65 4011.90 4013.39 4011.60 4011.41 4009.95
channel6 -50.34 4048.56 4048.20 4048.47 4049.60 4047.77 4047.33 4045.81
channel7 -95.88 4001.63 4001.61 4001.12 4003.05 4001.24 4000.91 3999.45
channel8 -107.98 3990.47 3989.42 3989.14 3990.96 3989.97 3988.28 3987.28

(click on a plot to zoom...)

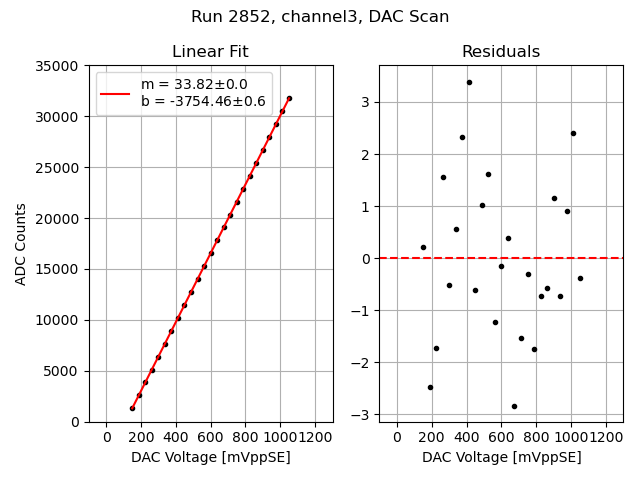

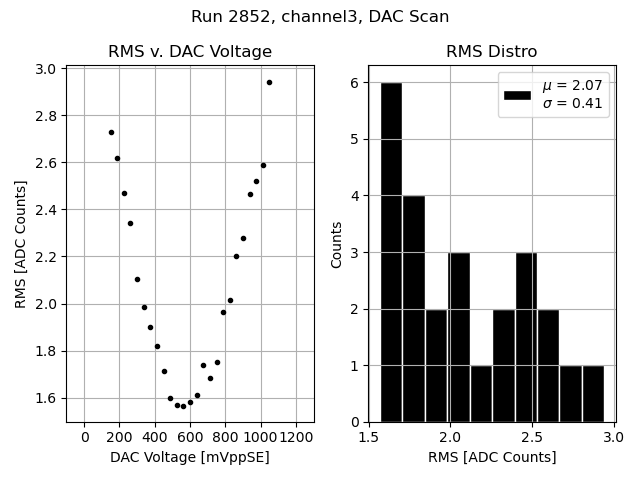

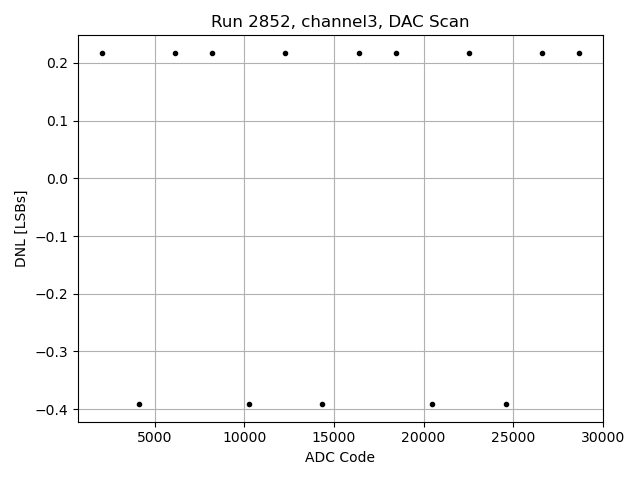

Pedestal Distribution DAC Linearity and Residuals DAC RMS DAC DNL
Channel 3

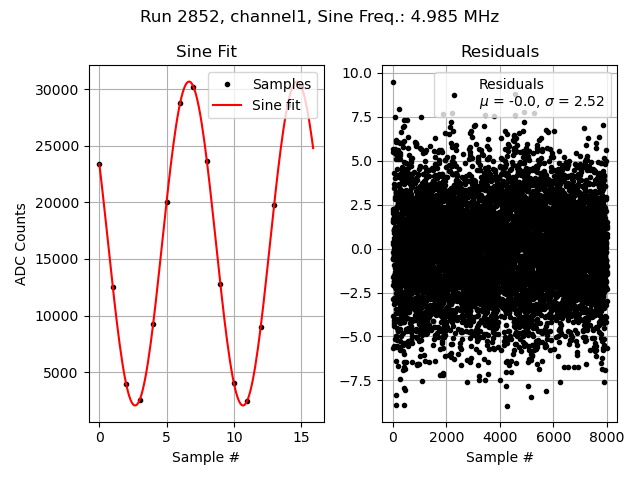

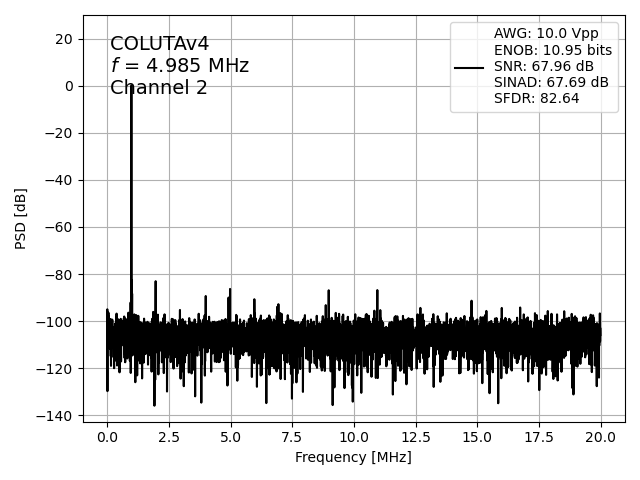

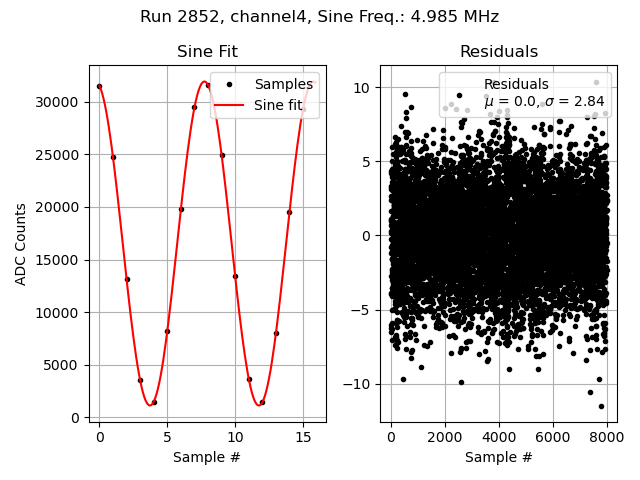

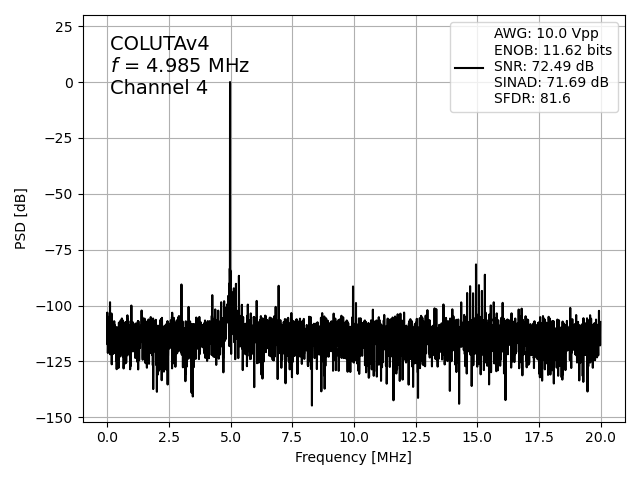

Pedestal Distribution Raw Sine Samples Sine FFT Sine Fitted
Channel 1
Channel 2
Channel 4

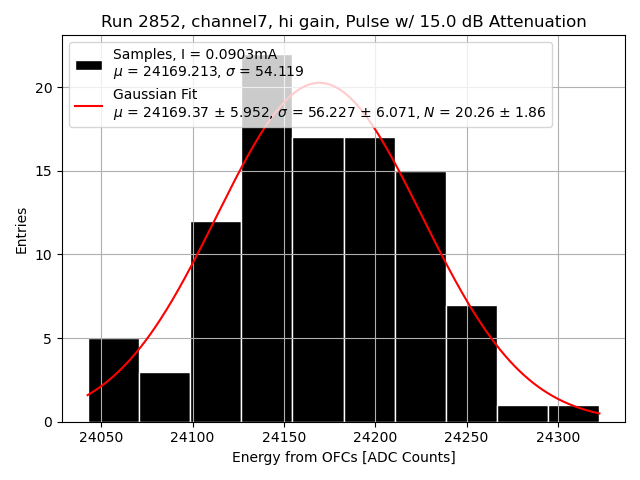

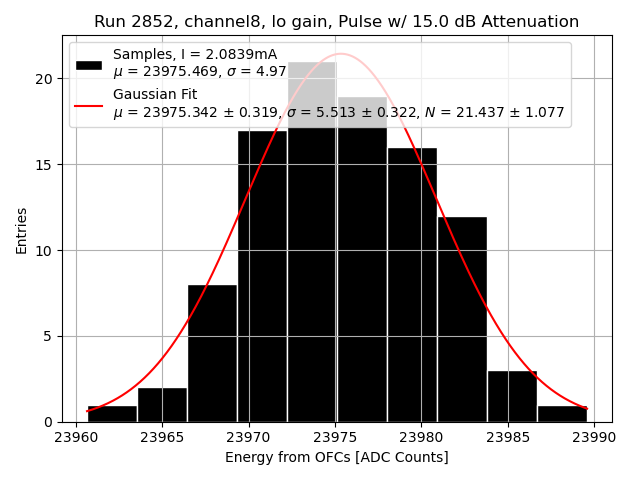

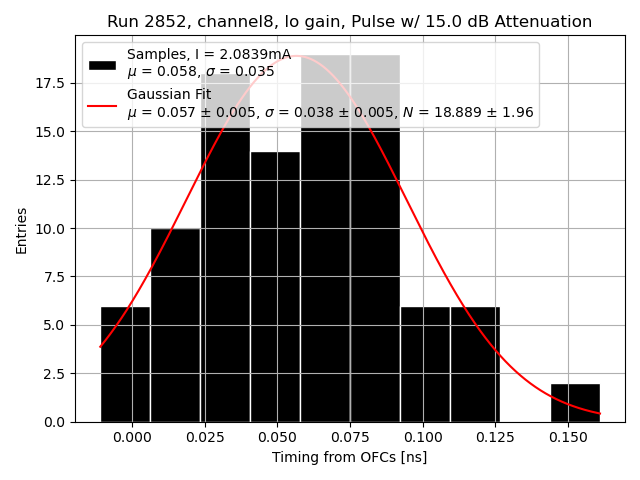

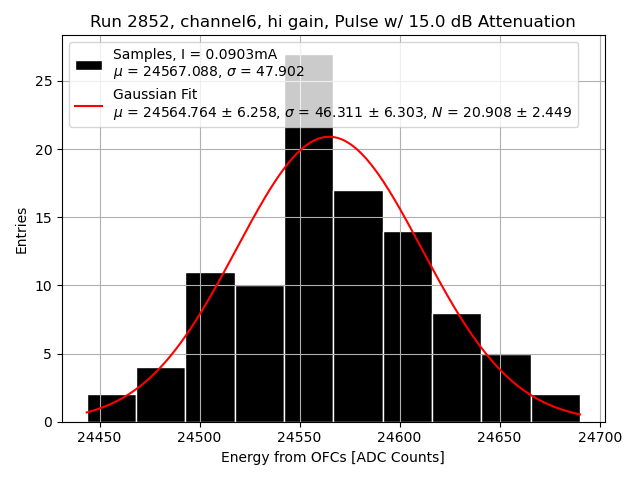

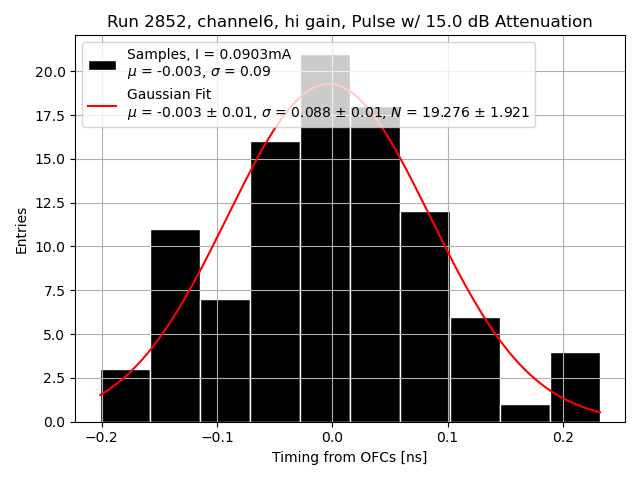

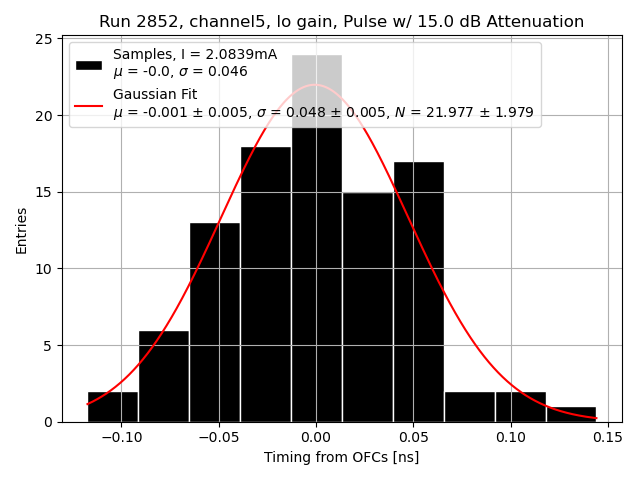

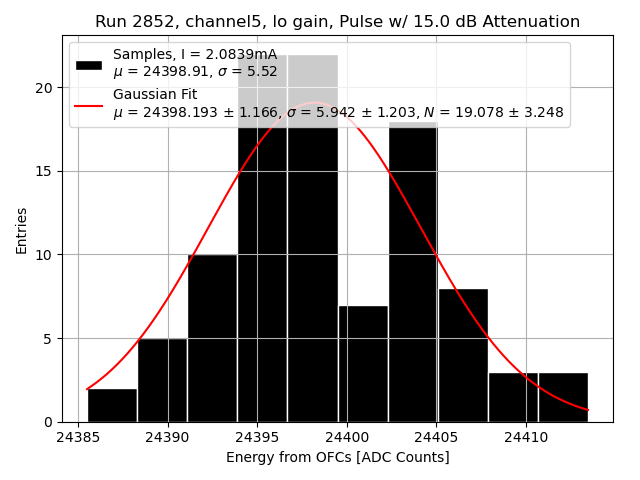

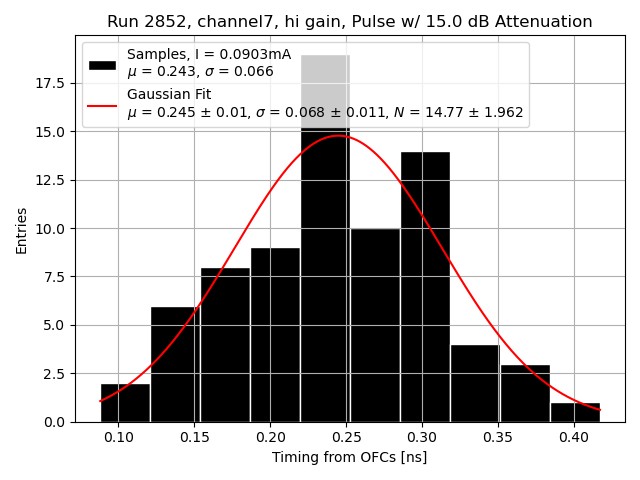

Raw Pulse Data (all measurements) Average interleaved pulse train Energy from OFCs Timing from OFCs
Channel 5
Channel 6
Channel 7
Channel 8
