Per-chip Measurements

ASIC 590

Power Supply Measurements

Pre/Post Config Voltage Current
pre 4.0 2.2020
pre 8.0 0.4047
post 4.0 2.6420
post 8.0 0.4065

Serializer Test

channel1 pass
channel2 pass
channel3 pass
channel4 pass
channel5 pass
channel6 pass
channel7 pass
channel8 pass

Clock Scan

Clock scan pass fraction = 0.4375

Before Edge Count (CP40) 1024 1024 1024 1024 1024 1024 1024 1024 1024 1024 -1 1024 1024 1024 1024 1024
After Edge Count (CP40) 1024 1024 1024 0 0 0 0 0 0 1022 -1 1024 1024 1024 1024 1024
Before Edge Count(CP80) 1024 1024 1024 1024 1024 -1 -1 -1 1024 -1 -1 -1 1024 1024 1024 1024
After Edge Count (CP80) 1024 1024 1024 1024 1024 -1 -1 -1 1024 -1 -1 -1 1024 1024 1024 1024
lpGBT Phase Ch1 3 3 3 4 4 -1 -1 -1 4 -1 -1 3 3 3 3 3
lpGBT Phase Ch2 3 3 3 4 4 4 4 4 4 -1 -1 3 3 3 3 3
lpGBT Phase Ch3 3 3 3 4 4 -1 -1 -1 4 -1 3 3 3 3 3 3
lpGBT Phase Ch4 3 3 3 4 4 -1 -1 -1 4 -1 -1 3 3 3 3 3
lpGBT Phase Ch5 3 3 3 4 4 4 4 4 4 4 -1 3 3 3 3 3
lpGBT Phase Ch6 3 3 3 4 4 -1 -1 -1 4 -1 -1 3 3 3 3 3
lpGBT Phase Ch7 3 3 3 4 4 -1 -1 -1 4 -1 -1 -1 3 3 3 3
lpGBT Phase Ch8 3 3 3 4 4 4 4 4 4 4 -1 3 3 3 3 3

Pedestal Results

ASIC Channel Mean Baseline RMS Run

5 MHz Sine Results

ASIC Channel Run meanENOB mean SFDR mean SNR mean SINAD
590 channel1 2854 11.288666 74.420579 71.807897 69.717770
590 channel2 2854 10.940840 83.573068 67.826095 67.623859
590 channel4 2854 11.505215 79.454849 72.022317 71.021392

Pulse Results

Channel ENERGY RMS from OFCs ENERGY RMS from peak Measurements Run TIMING dist mean TIMING dist std a_i b_i mean ENERGY from OFCs mean ENERGY from peak
channel5 5.39662 - - 2854 0.00007 0.04236 [0.12598, 0.21912, 0.63166, 0.28679, 0.26025] [10.53771, -26.36843, 6.20741, 6.65498, 1.91672] 24264.58974 -
channel6 52.03407 - - 2854 0.00003 0.07588 [0.14341, 0.24977, 0.60619, 0.32343, 0.26371] [7.81266, -26.71339, 6.11477, 5.67404, 5.3532] 24140.97671 -
channel7 42.10942 - - 2854 0.30485 0.08176 [0.14341, 0.24977, 0.60619, 0.32343, 0.26371] [7.81266, -26.71339, 6.11477, 5.67404, 5.3532] 23877.36585 -
channel8 4.63196 - - 2854 0.13500 0.03405 [0.12598, 0.21912, 0.63166, 0.28679, 0.26025] [10.53771, -26.36843, 6.20741, 6.65498, 1.91672] 23782.53687 -

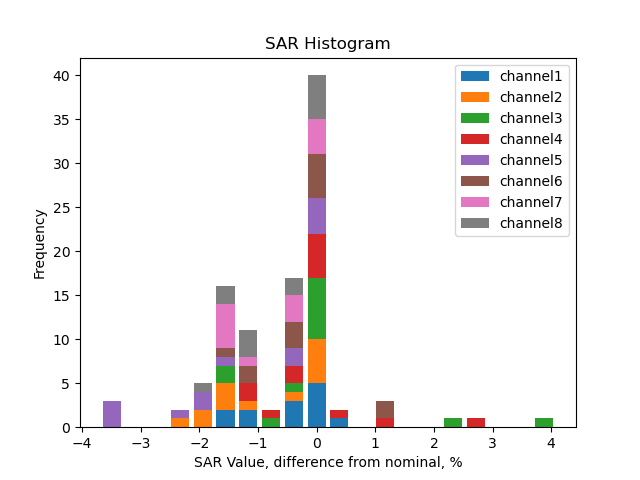

SAR calib vals

channel1 3310.0 1891.87 946.56 592.07 355.27 237.21 118.19 204.00 117.09 58.38 29.49 21.97 14.73 9.28 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3310.0 1890.99 946.39 591.86 355.33 237.26 118.24 202.83 116.38 58.00 29.29 21.77 14.60 9.11 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3310.0 1891.44 946.84 592.23 355.56 237.29 118.34 204.34 117.32 58.41 29.44 22.17 15.14 9.63 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3310.0 1891.20 946.43 591.99 355.35 237.17 118.21 204.92 117.48 58.52 29.57 22.29 15.00 9.50 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3310.0 1891.28 946.69 591.91 355.52 237.24 118.13 202.74 116.37 57.99 29.18 21.46 14.26 8.92 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3310.0 1891.16 946.45 592.00 355.47 237.24 118.25 204.44 117.18 58.48 29.52 22.08 14.95 9.36 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3310.0 1891.31 946.60 591.95 355.37 237.27 118.19 203.93 117.10 58.39 29.45 21.87 14.59 9.12 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3310.0 1890.98 946.89 591.99 355.32 237.13 118.23 203.63 116.92 58.37 29.51 21.88 14.66 9.14 6.0 4.0 2.0 1.0 0.5 0.25

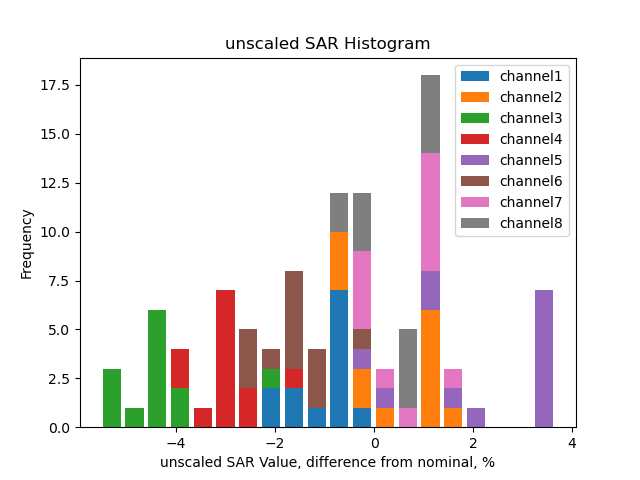

Unscaled SAR calib vals

channel1 3567.71 2039.17 1020.26 638.17 382.93 255.68 127.39 219.88 126.21 62.92 31.79 23.68 15.88 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3631.99 2074.94 1038.45 649.43 389.90 260.34 129.74 222.56 127.70 63.64 32.14 23.89 16.02 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3436.24 1963.58 982.95 614.82 369.12 246.34 122.85 212.13 121.79 60.64 30.56 23.02 15.72 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3484.34 1990.81 996.28 623.17 374.07 249.66 124.44 215.71 123.67 61.60 31.13 23.46 15.79 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3711.05 2120.43 1061.39 663.63 398.60 265.98 132.44 227.30 130.47 65.02 32.71 24.06 15.99 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3536.97 2020.84 1011.35 632.59 379.85 253.51 126.36 218.46 125.21 62.49 31.54 23.59 15.97 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3630.38 2074.37 1038.22 649.25 389.77 260.24 129.63 223.67 128.43 64.04 32.30 23.99 16.00 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3620.55 2068.39 1035.73 647.53 388.66 259.38 129.32 222.74 127.89 63.85 32.28 23.93 16.03 10.0 6.0 4.0 2.0 1.0 0.5 0.25

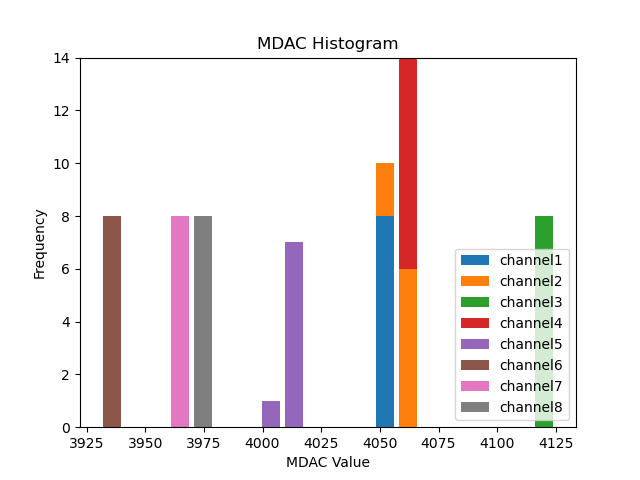

Mdac calib vals

channel1 4053.18 4055.94 4054.77 4054.88 4056.84 4054.27 4054.16 4052.43
channel2 4060.96 4063.25 4063.61 4062.75 4064.12 4062.03 4061.93 4061.16
channel3 4126.21 4128.92 4129.03 4129.73 4129.78 4127.99 4128.58 4126.66
channel4 4067.08 4068.83 4068.62 4068.20 4069.71 4068.24 4067.31 4064.78
channel5 4014.46 4015.18 4015.00 4014.48 4016.57 4015.34 4015.22 4012.70
channel6 3936.24 3938.04 3937.96 3938.29 3939.98 3937.14 3937.51 3935.70
channel7 3965.05 3967.76 3967.34 3967.02 3968.22 3966.96 3968.09 3966.51
channel8 3980.97 3982.14 3982.76 3982.15 3983.83 3981.79 3981.65 3980.05

Unscaled Mdac calib vals

channel1 -42.82 4055.94 4054.77 4054.88 4056.84 4054.27 4054.16 4052.43
channel2 -35.04 4063.25 4063.61 4062.75 4064.12 4062.03 4061.93 4061.16
channel3 30.21 4128.92 4129.03 4129.73 4129.78 4127.99 4128.58 4126.66
channel4 -28.92 4068.83 4068.62 4068.20 4069.71 4068.24 4067.31 4064.78
channel5 -81.54 4015.18 4015.00 4014.48 4016.57 4015.34 4015.22 4012.70
channel6 -159.76 3938.04 3937.96 3938.29 3939.98 3937.14 3937.51 3935.70
channel7 -130.95 3967.76 3967.34 3967.02 3968.22 3966.96 3968.09 3966.51
channel8 -115.03 3982.14 3982.76 3982.15 3983.83 3981.79 3981.65 3980.05

(click on a plot to zoom...)

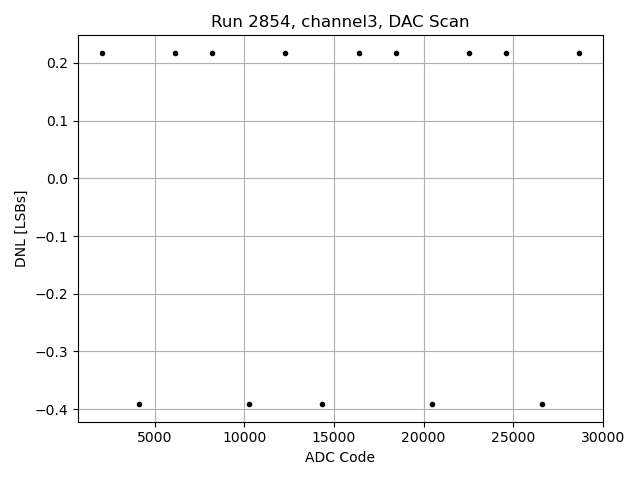

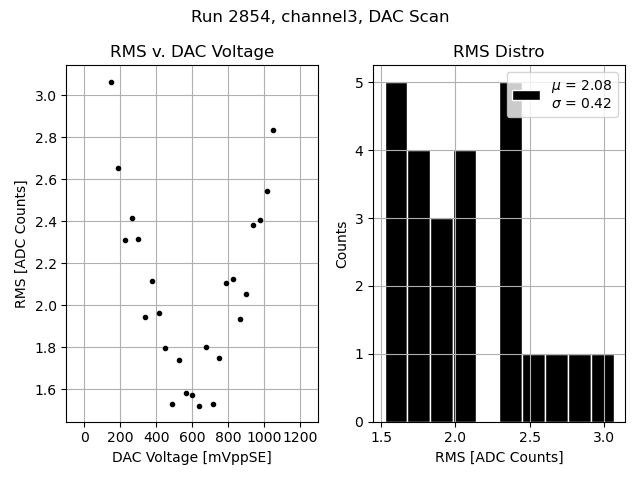

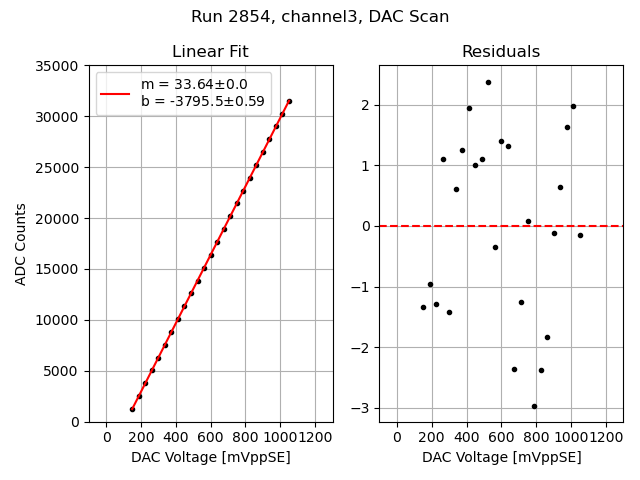

Pedestal Distribution DAC Linearity and Residuals DAC RMS DAC DNL
Channel 3

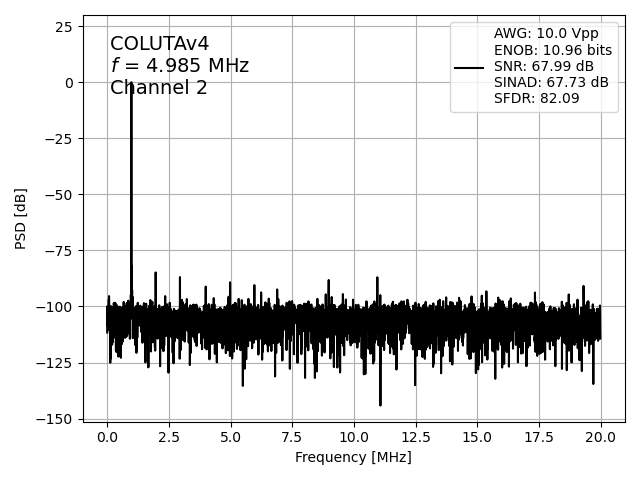

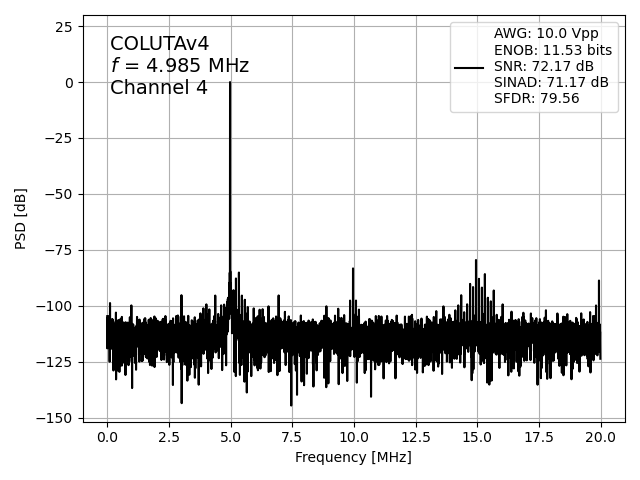

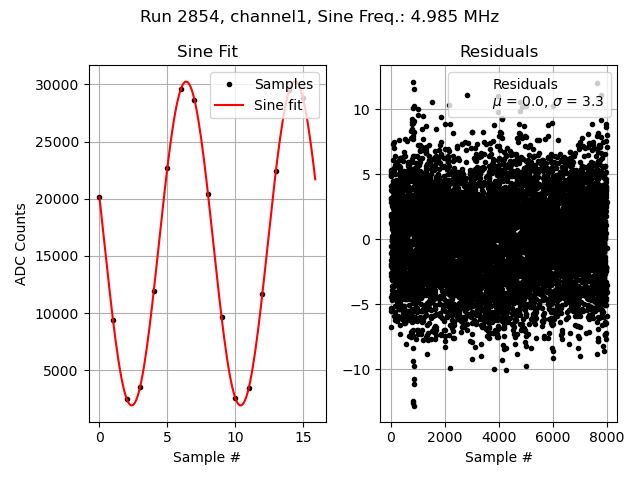

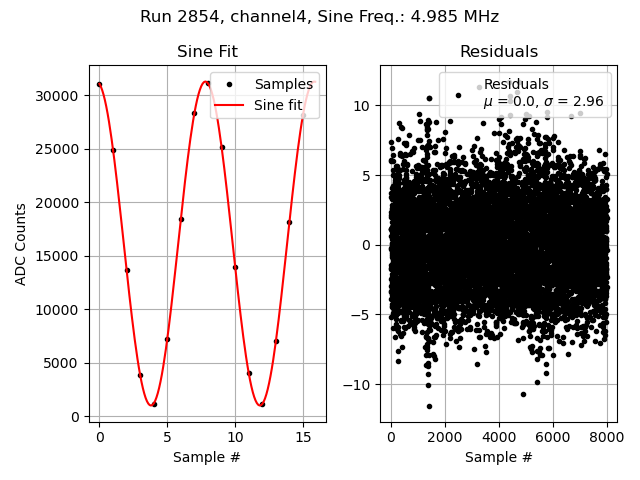

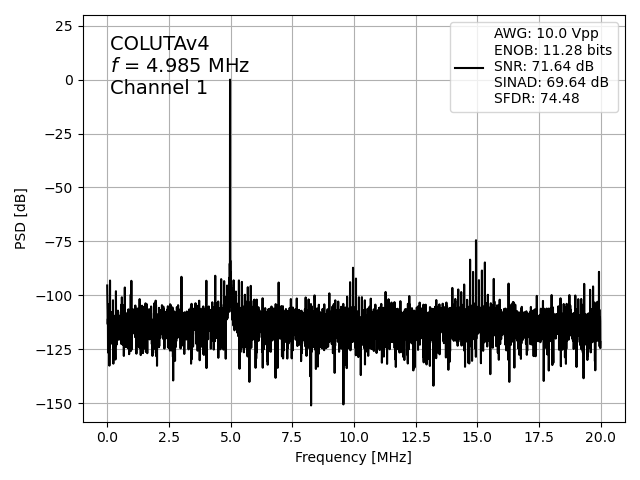

Pedestal Distribution Raw Sine Samples Sine FFT Sine Fitted
Channel 1
Channel 2
Channel 4

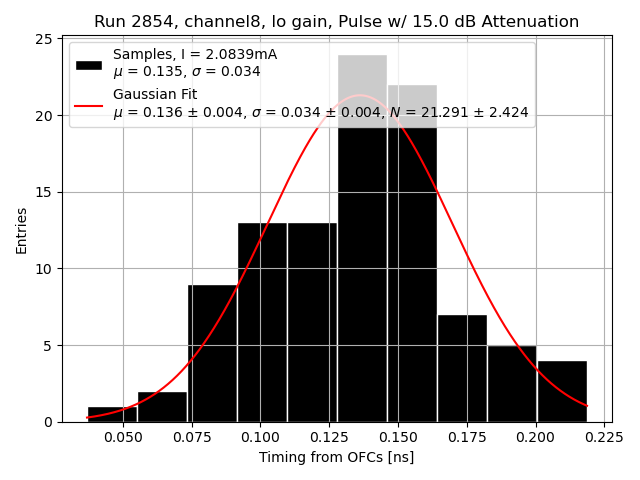

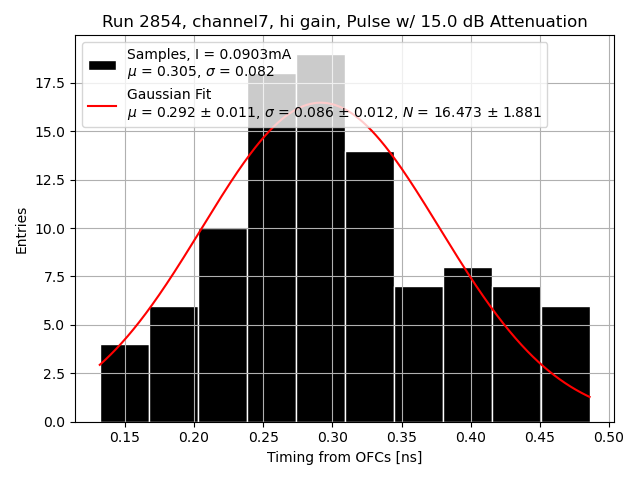

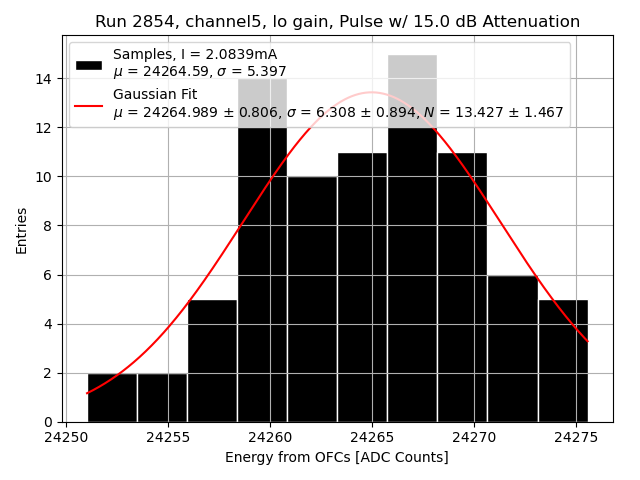

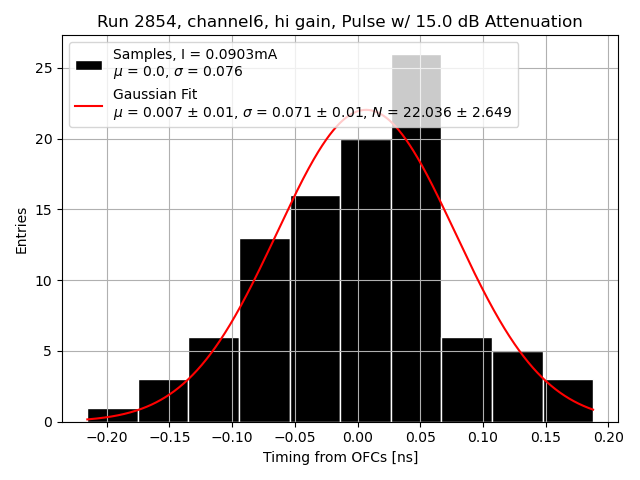

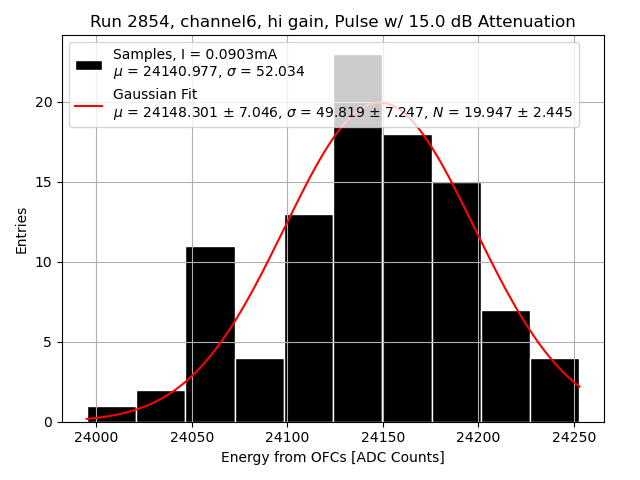

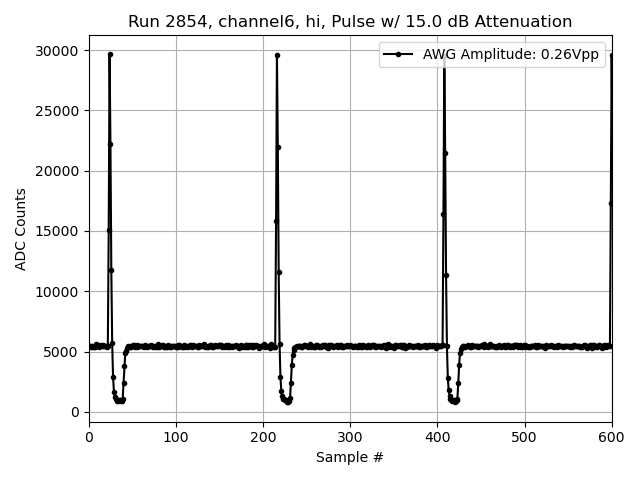

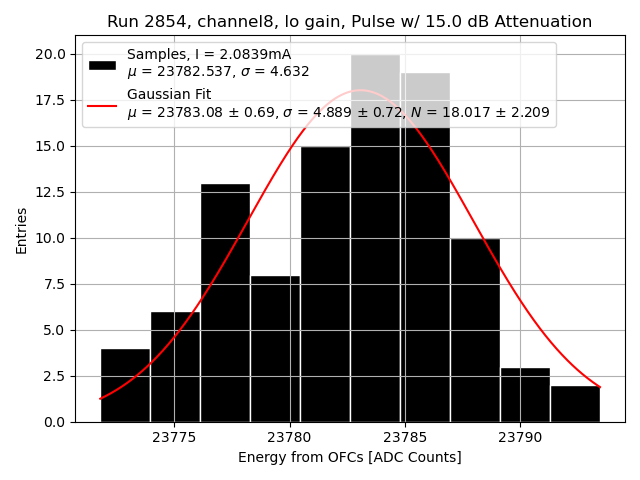

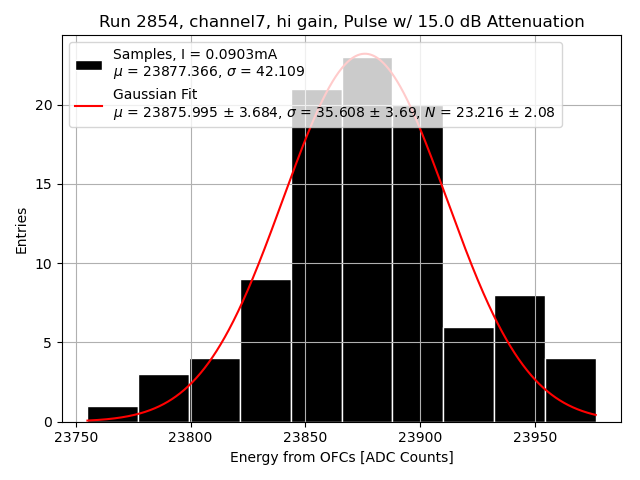

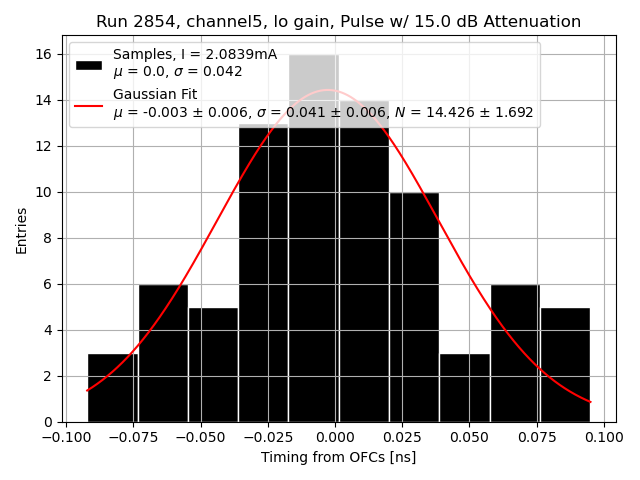

Raw Pulse Data (all measurements) Average interleaved pulse train Energy from OFCs Timing from OFCs
Channel 5
Channel 6
Channel 7
Channel 8
