Per-chip Measurements

ASIC 635

Power Supply Measurements

Pre/Post Config Voltage Current
pre 4.0 2.2000
pre 8.0 0.4048
post 4.0 2.6610
post 8.0 0.4067

Serializer Test

channel1 pass
channel2 pass
channel3 pass
channel4 pass
channel5 pass
channel6 pass
channel7 pass
channel8 pass

Clock Scan

Clock scan pass fraction = 0.5

Before Edge Count (CP40) 1024 1024 1024 1024 1024 1024 1024 1024 1024 1024 -1 -1 1024 1024 1024 1024
After Edge Count (CP40) 1024 1024 1024 1024 0 0 0 0 0 0 -1 -1 1024 1024 1024 1024
Before Edge Count(CP80) 1024 1024 1024 1024 1024 -1 -1 -1 1024 -1 -1 -1 1024 1024 1024 1024
After Edge Count (CP80) 1024 1024 1024 1024 1024 -1 -1 -1 1024 -1 -1 -1 1024 1024 1024 1024
lpGBT Phase Ch1 5 5 5 5 6 -1 -1 -1 6 -1 -1 5 5 5 5 5
lpGBT Phase Ch2 5 5 5 5 6 6 6 6 6 6 -1 5 5 5 5 5
lpGBT Phase Ch3 5 5 5 5 6 -1 -1 -1 6 -1 5 5 5 5 5 5
lpGBT Phase Ch4 5 5 5 5 6 -1 -1 -1 6 -1 -1 5 5 5 5 5
lpGBT Phase Ch5 5 5 5 5 6 6 6 6 6 6 -1 5 5 5 5 5
lpGBT Phase Ch6 5 5 5 5 6 -1 -1 -1 6 -1 -1 5 5 5 5 5
lpGBT Phase Ch7 5 5 5 5 6 -1 -1 -1 6 -1 -1 -1 5 5 5 5
lpGBT Phase Ch8 5 5 5 5 6 6 6 6 6 6 -1 -1 5 5 5 5

Pedestal Results

ASIC Channel Mean Baseline RMS Run

5 MHz Sine Results

ASIC Channel Run meanENOB mean SFDR mean SNR mean SINAD
635 channel1 2856 11.481386 76.080223 72.722513 70.877941
635 channel2 2856 10.915459 82.012080 67.725016 67.471063
635 channel4 2856 11.627129 80.950395 72.653780 71.755318

Pulse Results

Channel ENERGY RMS from OFCs ENERGY RMS from peak Measurements Run TIMING dist mean TIMING dist std a_i b_i mean ENERGY from OFCs mean ENERGY from peak
channel5 5.10947 - - 2856 -0.00000 0.03973 [0.09879, 0.22003, 0.62891, 0.30135, 0.23354] [9.96058, -25.95298, 5.42324, 7.87483, 1.76332] 24521.60800 -
channel6 52.02211 - - 2856 0.00000 0.09017 [0.15379, 0.25775, 0.59266, 0.33622, 0.26931] [6.70091, -25.83934, 5.69045, 5.68427, 6.51027] 24483.67300 -
channel7 49.78963 - - 2856 0.30397 0.08966 [0.15379, 0.25775, 0.59266, 0.33622, 0.26931] [6.70091, -25.83934, 5.69045, 5.68427, 6.51027] 24203.54330 -
channel8 4.71991 - - 2856 0.07191 0.04129 [0.09879, 0.22003, 0.62891, 0.30135, 0.23354] [9.96058, -25.95298, 5.42324, 7.87483, 1.76332] 24054.66442 -

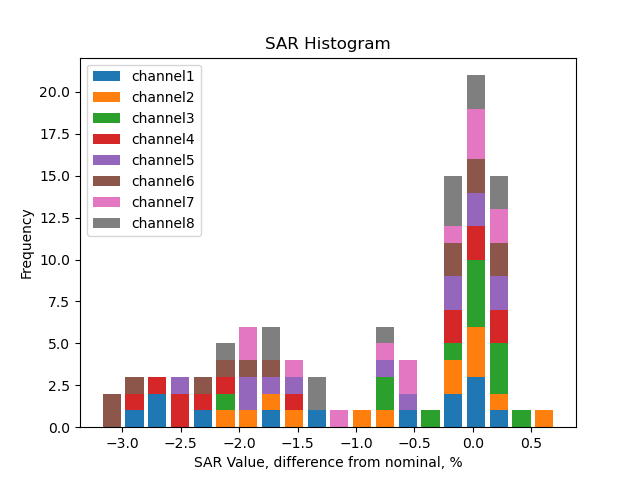

SAR calib vals

channel1 3310.0 1891.24 946.93 592.22 355.39 237.32 118.09 201.49 115.52 57.61 29.08 21.55 14.60 9.20 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3310.0 1890.43 946.33 592.00 355.21 237.34 118.10 202.91 116.61 58.16 29.28 21.73 14.67 9.31 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3310.0 1891.11 946.56 592.40 355.38 237.23 118.25 205.34 117.88 58.70 29.59 22.22 14.49 9.28 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3310.0 1891.35 946.71 592.11 355.47 237.10 118.18 201.94 115.85 57.72 29.14 21.60 14.45 8.97 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3310.0 1891.09 946.73 592.33 355.63 237.31 118.22 203.02 116.41 58.00 29.39 21.64 14.55 9.18 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3310.0 1891.04 946.62 592.16 355.56 237.24 118.22 202.50 116.34 57.84 29.03 21.48 14.33 8.97 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3310.0 1890.74 946.66 592.20 355.45 237.19 118.29 202.90 116.50 58.05 29.38 21.93 14.70 9.20 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3310.0 1890.92 946.53 592.25 355.55 237.10 118.23 203.40 116.72 58.18 29.18 21.71 14.68 9.22 6.0 4.0 2.0 1.0 0.5 0.25

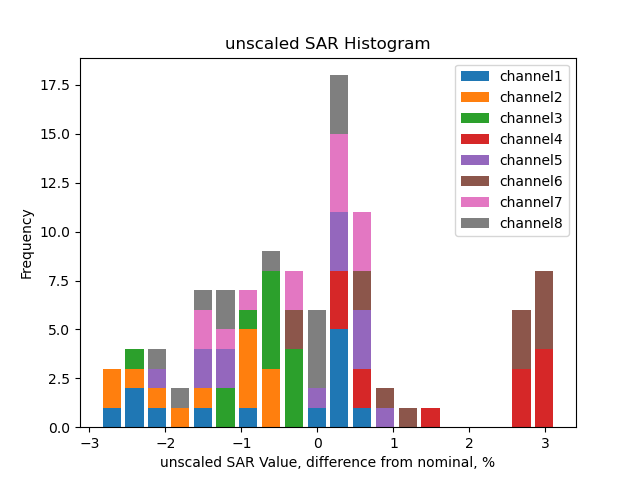

Unscaled SAR calib vals

channel1 3596.31 2054.83 1028.84 643.45 386.13 257.85 128.31 218.92 125.51 62.59 31.59 23.41 15.86 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3557.06 2031.53 1016.96 636.19 381.72 255.05 126.92 218.05 125.31 62.50 31.47 23.35 15.77 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3568.01 2038.52 1020.34 638.58 383.08 255.72 127.47 221.35 127.07 63.28 31.90 23.95 15.62 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3689.03 2107.93 1055.12 659.91 396.17 264.25 131.71 225.06 129.12 64.33 32.48 24.07 16.11 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3604.19 2059.17 1030.88 644.98 387.24 258.40 128.73 221.06 126.76 63.16 32.00 23.56 15.84 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3689.11 2107.63 1055.04 659.98 396.28 264.41 131.76 225.69 129.66 64.47 32.36 23.94 15.97 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3599.54 2056.13 1029.47 644.00 386.54 257.94 128.64 220.65 126.69 63.13 31.95 23.85 15.99 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3588.54 2050.04 1026.18 642.09 385.47 257.05 128.18 220.52 126.54 63.08 31.64 23.54 15.92 10.0 6.0 4.0 2.0 1.0 0.5 0.25

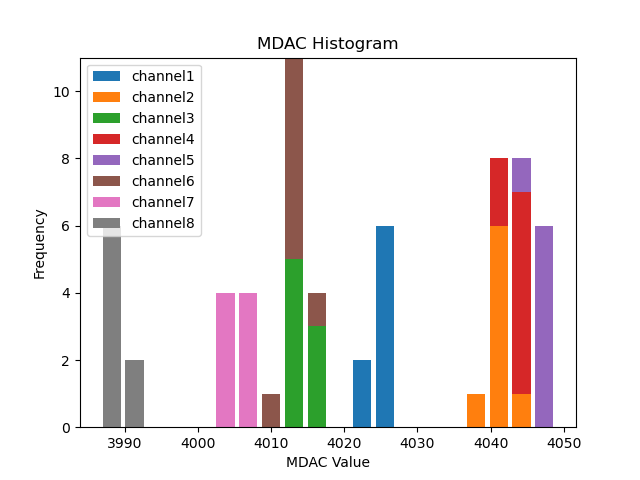

Mdac calib vals

channel1 4025.08 4027.22 4026.21 4026.15 4027.26 4025.59 4025.82 4023.43
channel2 4041.57 4043.69 4043.72 4044.22 4045.65 4044.08 4043.10 4039.52
channel3 4014.69 4016.73 4016.82 4015.83 4016.74 4014.28 4015.34 4013.66
channel4 4044.27 4045.62 4044.91 4044.40 4045.71 4044.56 4043.65 4041.89
channel5 4048.21 4050.45 4049.38 4048.73 4049.03 4049.43 4048.21 4046.04
channel6 4013.39 4015.71 4015.86 4015.88 4016.96 4013.73 4013.64 4012.20
channel7 4005.57 4007.89 4007.63 4007.54 4008.83 4006.71 4006.36 4005.50
channel8 3990.13 3992.13 3991.13 3990.81 3992.08 3991.07 3990.08 3988.21

Unscaled Mdac calib vals

channel1 -70.92 4027.22 4026.21 4026.15 4027.26 4025.59 4025.82 4023.43
channel2 -54.43 4043.69 4043.72 4044.22 4045.65 4044.08 4043.10 4039.52
channel3 -81.31 4016.73 4016.82 4015.83 4016.74 4014.28 4015.34 4013.66
channel4 -51.73 4045.62 4044.91 4044.40 4045.71 4044.56 4043.65 4041.89
channel5 -47.79 4050.45 4049.38 4048.73 4049.03 4049.43 4048.21 4046.04
channel6 -82.61 4015.71 4015.86 4015.88 4016.96 4013.73 4013.64 4012.20
channel7 -90.43 4007.89 4007.63 4007.54 4008.83 4006.71 4006.36 4005.50
channel8 -105.87 3992.13 3991.13 3990.81 3992.08 3991.07 3990.08 3988.21

(click on a plot to zoom...)

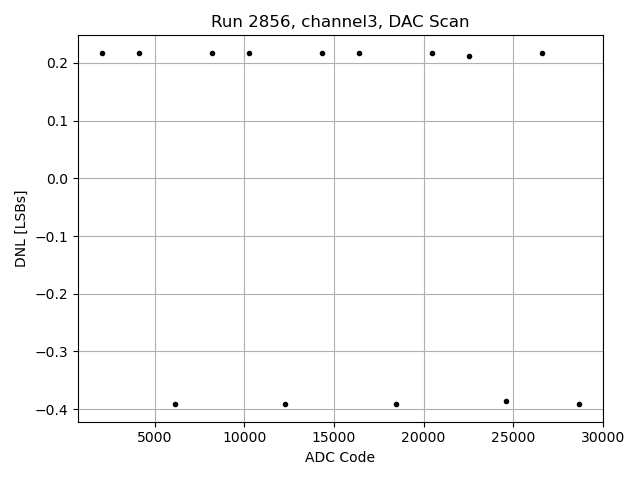

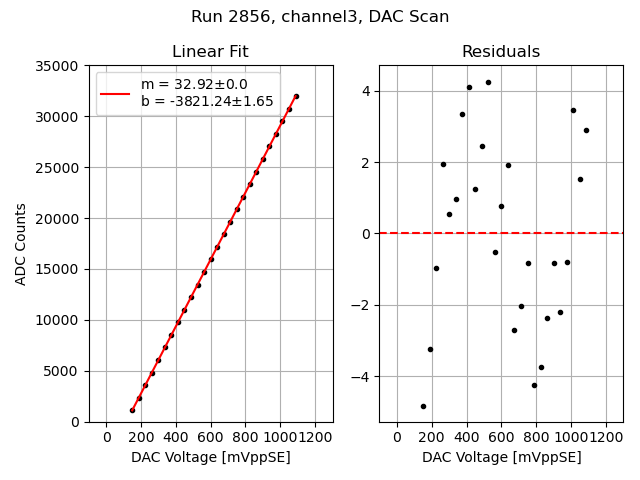

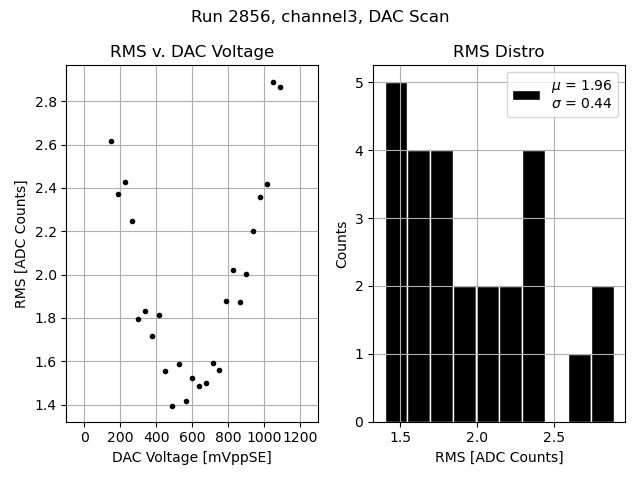

Pedestal Distribution DAC Linearity and Residuals DAC RMS DAC DNL
Channel 3

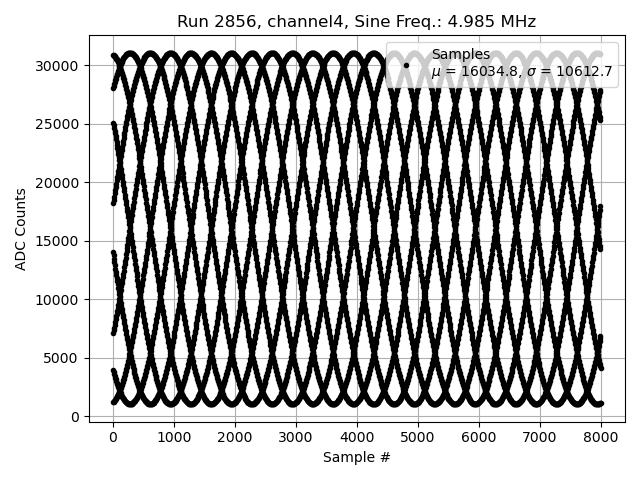

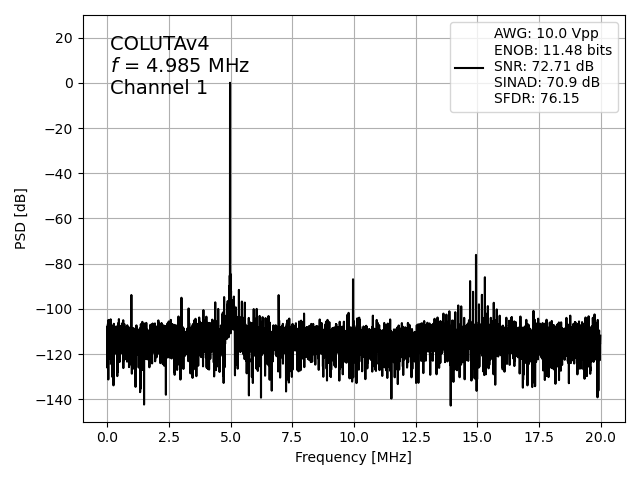

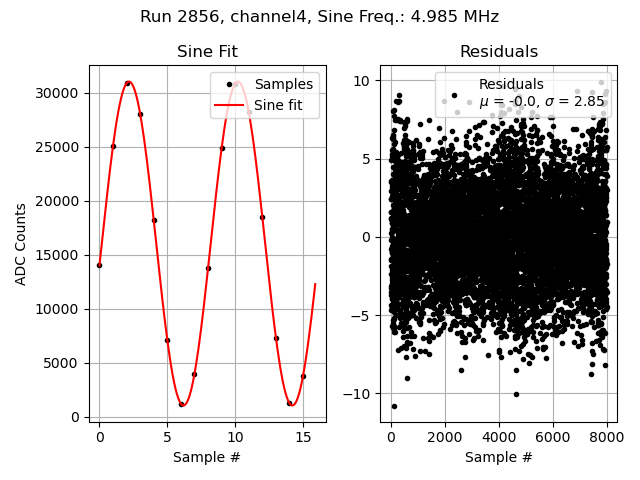

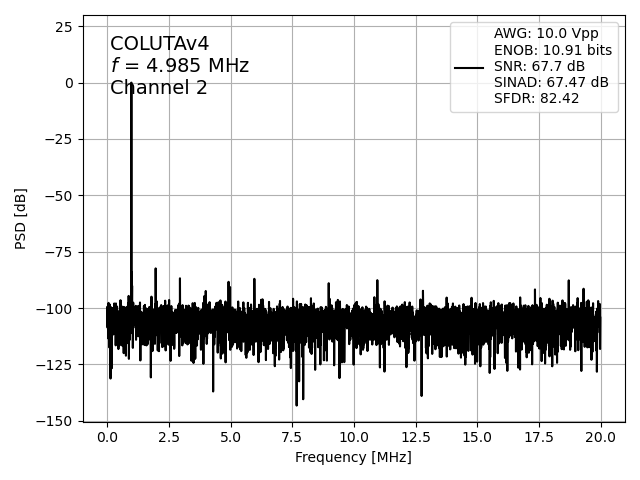

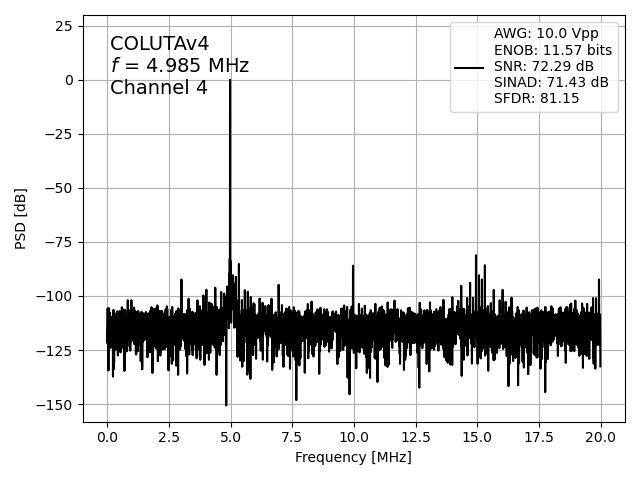

Pedestal Distribution Raw Sine Samples Sine FFT Sine Fitted
Channel 1
Channel 2
Channel 4

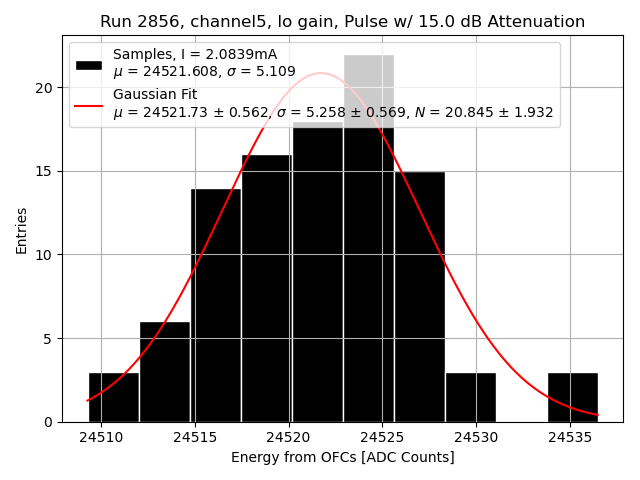

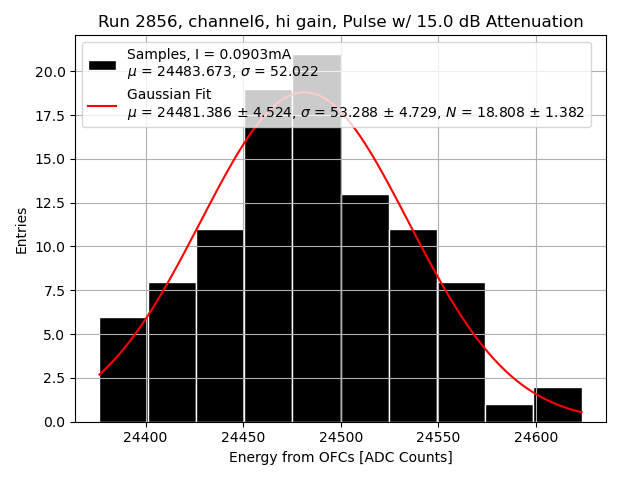

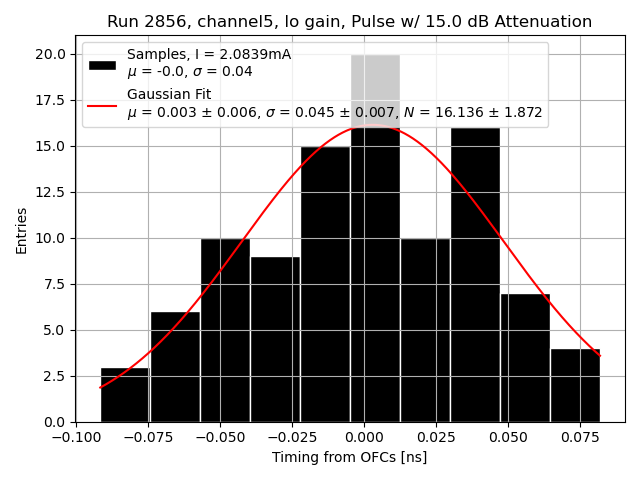

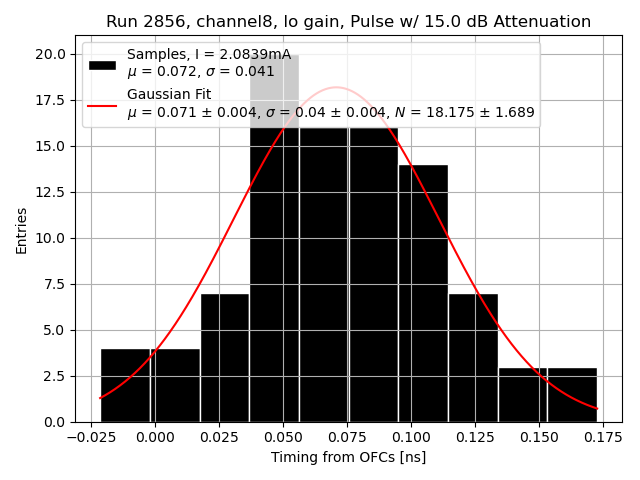

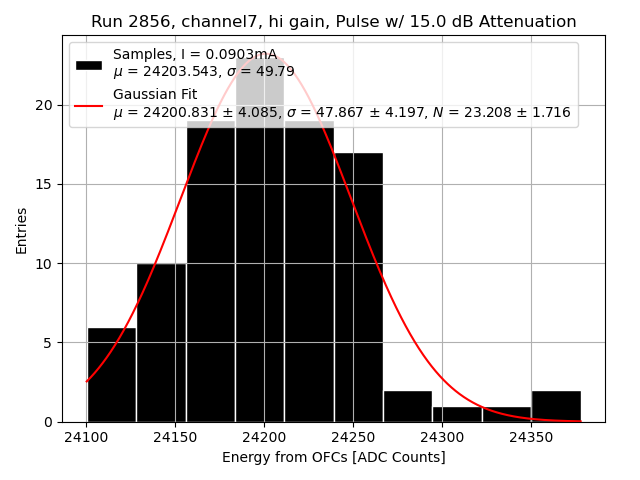

Raw Pulse Data (all measurements) Average interleaved pulse train Energy from OFCs Timing from OFCs
Channel 5

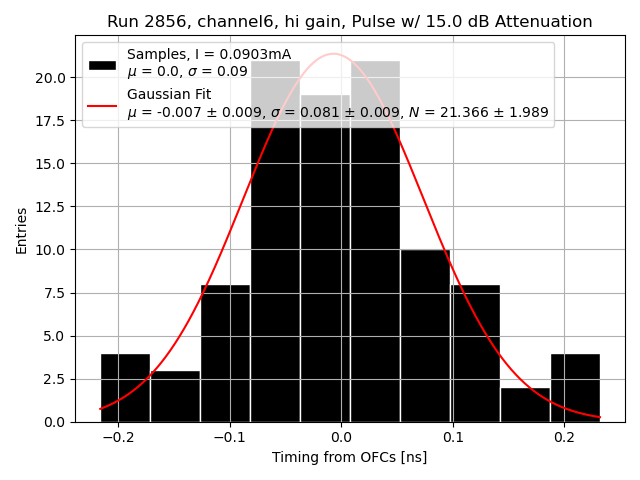

Channel 6

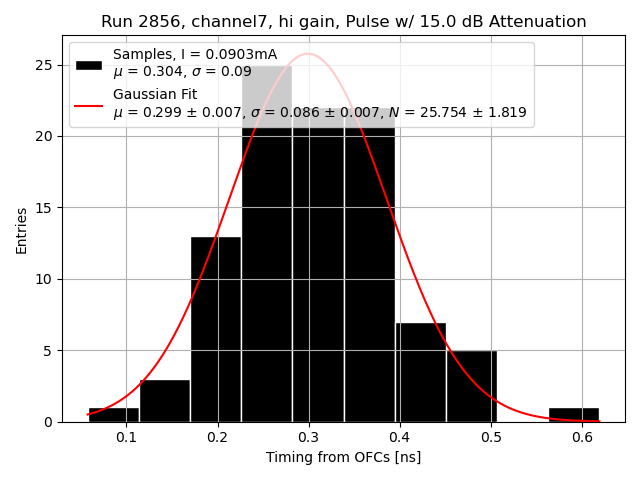

Channel 7

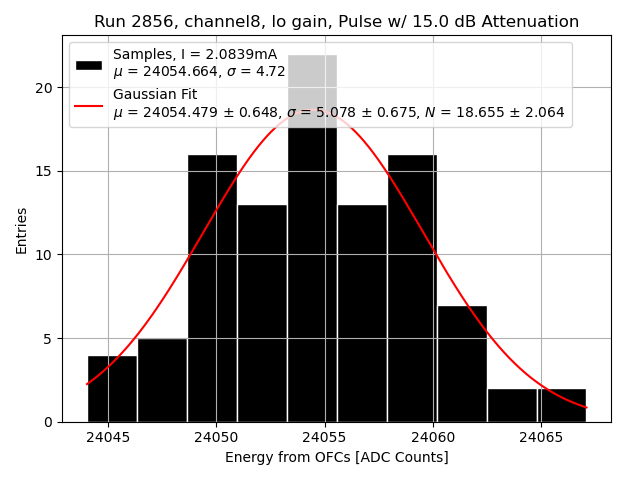

Channel 8
