Per-chip Measurements

ASIC 688

Power Supply Measurements

Pre/Post Config Voltage Current
pre 4.0 2.3540
pre 8.0 0.4062
post 4.0 2.5710
post 8.0 0.4070

Serializer Test

channel1 pass
channel2 pass
channel3 pass
channel4 pass
channel5 pass
channel6 pass
channel7 pass
channel8 pass

Clock Scan

Clock scan pass fraction = 0.4375

Before Edge Count (CP40) 1024 1024 1024 1024 1024 1024 1024 1024 1024 1024 -1 -1 1024 1024 1024 1024
After Edge Count (CP40) 1024 1024 1024 0 0 0 0 0 0 0 -1 -1 1024 1024 1024 1024
Before Edge Count(CP80) 1024 1024 1024 1024 1024 -1 -1 -1 1024 -1 -1 -1 1024 1024 1024 1024
After Edge Count (CP80) 1024 1024 1024 1024 1024 -1 -1 -1 1024 -1 -1 -1 1024 1024 1024 1024
lpGBT Phase Ch1 3 3 3 4 4 -1 -1 -1 4 -1 3 3 3 3 3 3
lpGBT Phase Ch2 3 3 3 4 4 -1 -1 -1 4 4 -1 3 3 3 3 3
lpGBT Phase Ch3 3 3 3 4 4 -1 -1 -1 4 -1 3 3 3 3 3 3
lpGBT Phase Ch4 3 3 3 4 4 -1 -1 -1 4 -1 -1 3 3 3 3 3
lpGBT Phase Ch5 3 3 3 4 4 4 4 4 4 4 -1 3 3 3 3 3
lpGBT Phase Ch6 3 3 3 4 4 -1 -1 -1 4 -1 -1 3 3 3 3 3
lpGBT Phase Ch7 3 3 3 4 4 -1 -1 -1 4 -1 -1 -1 3 3 3 3
lpGBT Phase Ch8 3 3 3 4 4 4 4 4 4 4 -1 -1 3 3 3 3

Pedestal Results

ASIC Channel Mean Baseline RMS Run

5 MHz Sine Results

ASIC Channel Run meanENOB mean SFDR mean SNR mean SINAD
688 channel1 2858 11.393043 74.192775 73.014662 70.346119
688 channel2 2858 10.888143 78.354217 67.780264 67.306622
688 channel4 2858 10.753192 69.725997 69.940745 66.494216

Pulse Results

Channel ENERGY RMS from OFCs ENERGY RMS from peak Measurements Run TIMING dist mean TIMING dist std a_i b_i mean ENERGY from OFCs mean ENERGY from peak
channel5 5.97019 - - 2858 0.00001 0.08275 [0.13735, 0.22593, 0.61612, 0.30353, 0.26315] [10.2234, -26.06318, 5.25637, 7.97816, 1.38319] 24513.60350 -
channel6 49.37149 - - 2858 0.00004 0.12083 [0.15882, 0.2564, 0.60485, 0.31672, 0.27408] [8.31009, -26.18071, 7.24222, 5.01063, 5.60256] 24619.12350 -
channel7 49.81181 - - 2858 0.18999 0.07738 [0.15882, 0.2564, 0.60485, 0.31672, 0.27408] [8.31009, -26.18071, 7.24222, 5.01063, 5.60256] 24266.48014 -
channel8 5.08088 - - 2858 -0.04556 0.03217 [0.13735, 0.22593, 0.61612, 0.30353, 0.26315] [10.2234, -26.06318, 5.25637, 7.97816, 1.38319] 23791.53434 -

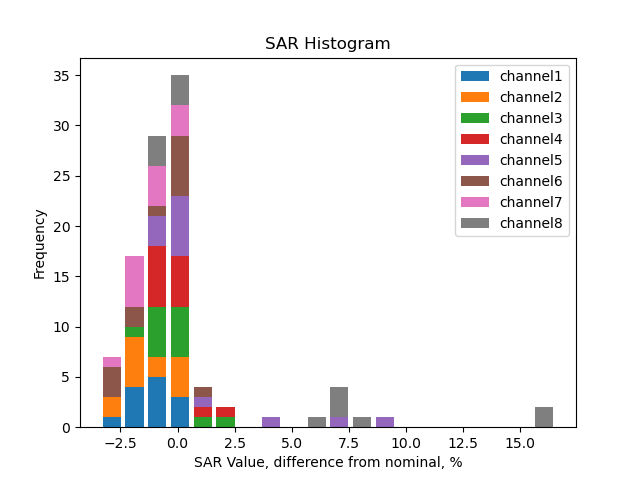

SAR calib vals

channel1 3310.0 1891.05 946.47 591.90 355.37 237.25 118.30 202.77 116.43 58.13 29.27 21.83 14.70 9.20 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3310.0 1891.38 946.93 592.01 355.35 237.32 118.23 202.76 116.50 58.09 29.26 21.74 14.64 9.15 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3310.0 1891.54 946.66 592.07 355.28 237.21 118.21 206.91 118.81 59.07 29.83 22.56 14.59 9.44 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3310.0 1891.37 946.49 592.04 355.28 237.17 118.18 205.82 118.22 58.79 29.65 22.23 15.04 9.52 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3310.0 1891.61 946.92 592.43 355.71 237.49 118.19 207.01 118.97 59.32 30.00 23.15 15.91 10.10 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3310.0 1891.24 946.77 592.15 355.56 237.25 118.36 200.91 115.38 57.49 29.00 21.94 14.83 9.38 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3310.0 1891.60 946.70 592.05 355.51 237.17 118.23 203.35 116.66 58.13 29.36 21.90 14.50 9.02 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3310.0 1891.61 946.46 592.09 355.54 237.20 118.19 221.66 127.18 63.49 31.98 25.83 15.71 10.81 6.0 4.0 2.0 1.0 0.5 0.25

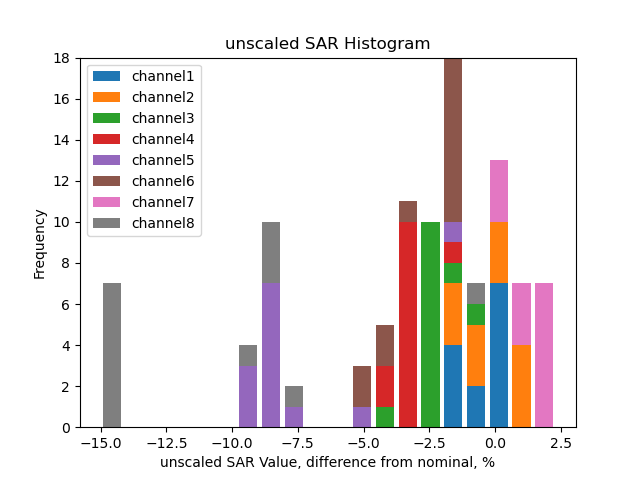

Unscaled SAR calib vals

channel1 3598.91 2056.11 1029.08 643.56 386.39 257.96 128.63 220.47 126.59 63.20 31.82 23.74 15.98 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3618.38 2067.59 1035.15 647.16 388.46 259.43 129.25 221.65 127.35 63.50 31.99 23.76 16.00 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3505.89 2003.48 1002.68 627.11 376.31 251.25 125.21 219.16 125.84 62.57 31.60 23.90 15.45 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3475.26 1985.80 993.75 621.60 373.02 249.01 124.08 216.10 124.12 61.73 31.13 23.34 15.79 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3276.73 1872.60 937.40 586.48 352.13 235.10 117.00 204.93 117.77 58.72 29.70 22.92 15.75 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3528.83 2016.27 1009.36 631.30 379.07 252.94 126.19 214.19 123.01 61.29 30.92 23.39 15.81 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3670.87 2097.83 1049.91 656.60 394.27 263.03 131.12 225.52 129.38 64.47 32.56 24.29 16.08 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3061.99 1749.88 875.54 547.73 328.90 219.43 109.33 205.05 117.65 58.73 29.58 23.89 14.53 10.0 6.0 4.0 2.0 1.0 0.5 0.25

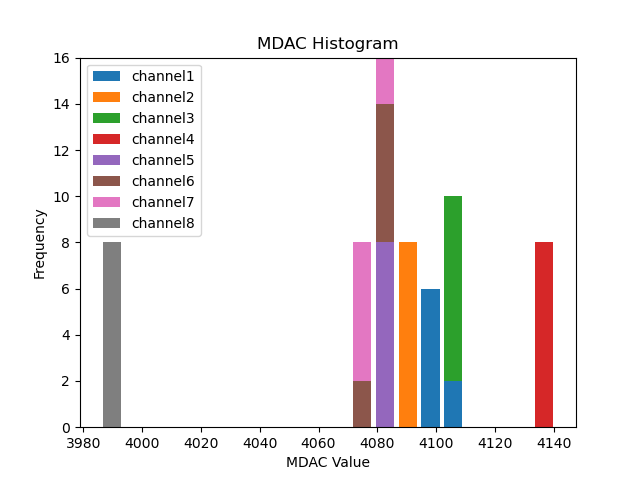

Mdac calib vals

channel1 4104.04 4106.12 4104.92 4103.99 4106.32 4104.61 4103.51 4101.81
channel2 4092.15 4093.80 4094.61 4094.52 4095.10 4093.21 4091.68 4090.91
channel3 4109.86 4111.03 4110.16 4110.42 4111.18 4110.05 4110.21 4108.07
channel4 4142.15 4144.47 4144.49 4143.00 4142.42 4142.22 4141.63 4140.66
channel5 4083.91 4085.40 4085.54 4086.69 4088.43 4086.30 4085.60 4084.35
channel6 4081.93 4083.08 4082.70 4083.90 4086.04 4083.81 4084.01 4082.00
channel7 4080.50 4082.74 4082.27 4082.12 4083.43 4081.40 4081.72 4080.81
channel8 3991.68 3993.08 3990.44 3989.67 3992.74 3992.52 3989.88 3991.95

Unscaled Mdac calib vals

channel1 8.04 4106.12 4104.92 4103.99 4106.32 4104.61 4103.51 4101.81
channel2 -3.85 4093.80 4094.61 4094.52 4095.10 4093.21 4091.68 4090.91
channel3 13.86 4111.03 4110.16 4110.42 4111.18 4110.05 4110.21 4108.07
channel4 46.15 4144.47 4144.49 4143.00 4142.42 4142.22 4141.63 4140.66
channel5 -12.09 4085.40 4085.54 4086.69 4088.43 4086.30 4085.60 4084.35
channel6 -14.07 4083.08 4082.70 4083.90 4086.04 4083.81 4084.01 4082.00
channel7 -15.50 4082.74 4082.27 4082.12 4083.43 4081.40 4081.72 4080.81
channel8 -104.32 3993.08 3990.44 3989.67 3992.74 3992.52 3989.88 3991.95

(click on a plot to zoom...)

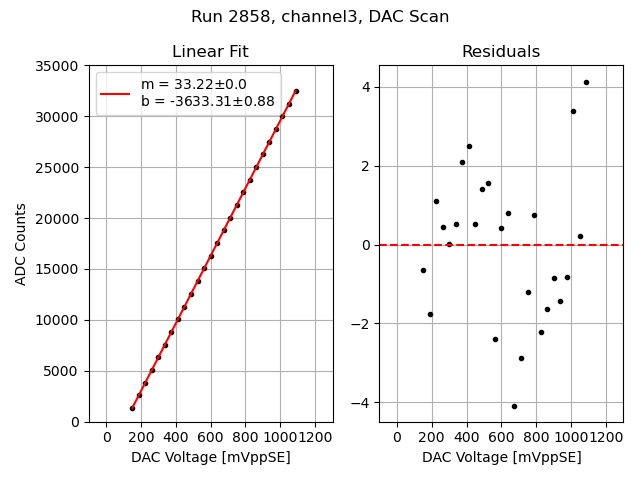

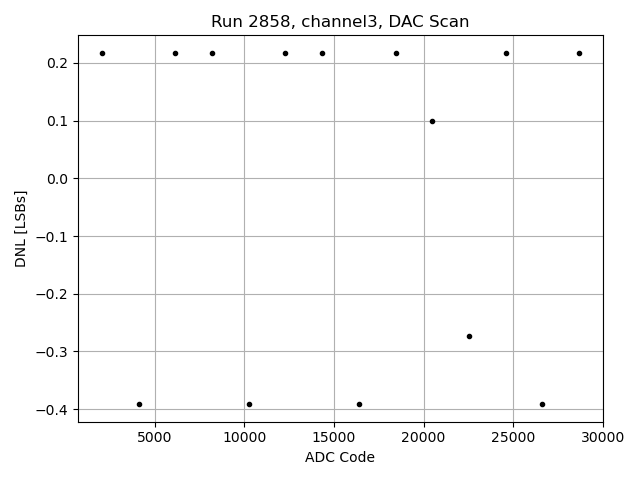

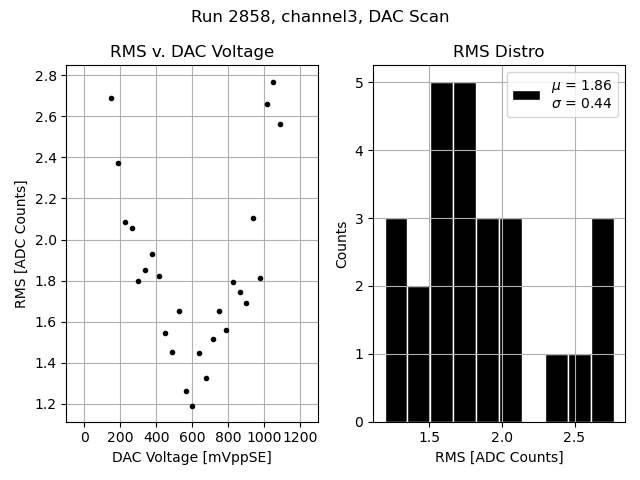

Pedestal Distribution DAC Linearity and Residuals DAC RMS DAC DNL
Channel 3

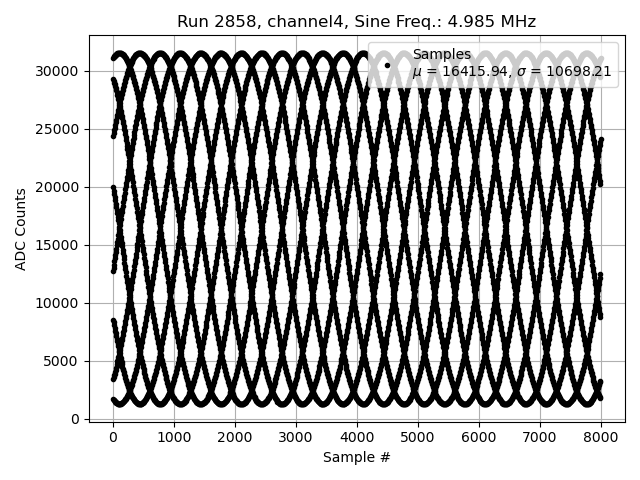

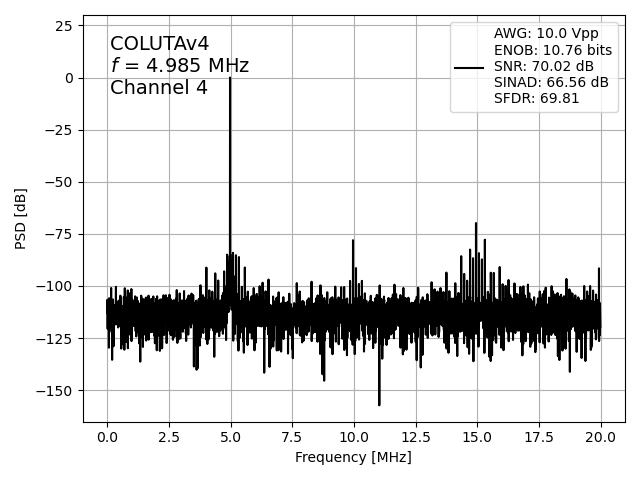

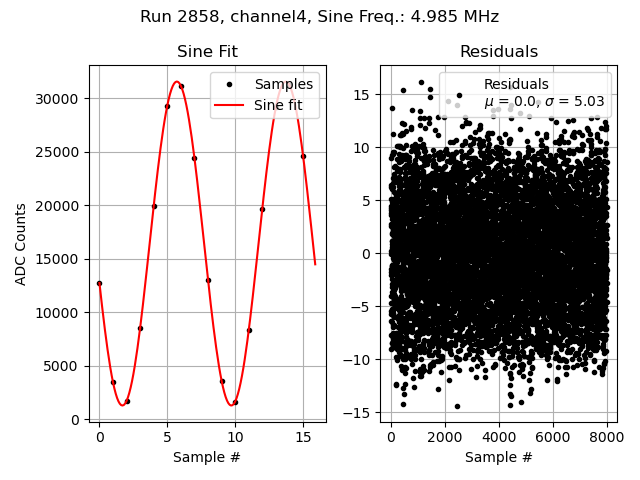

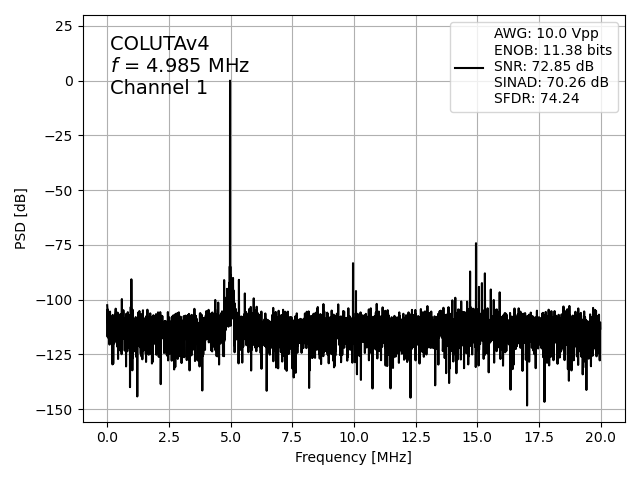

Pedestal Distribution Raw Sine Samples Sine FFT Sine Fitted
Channel 1
Channel 2
Channel 4

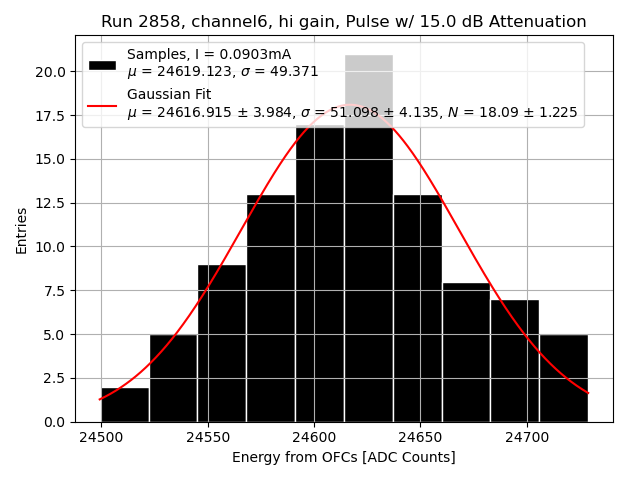

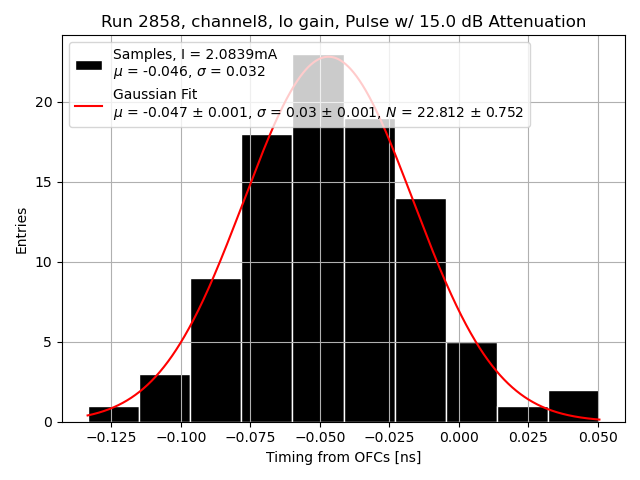

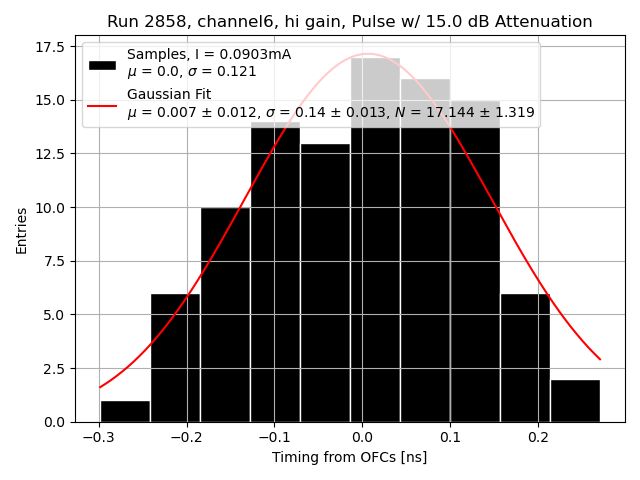

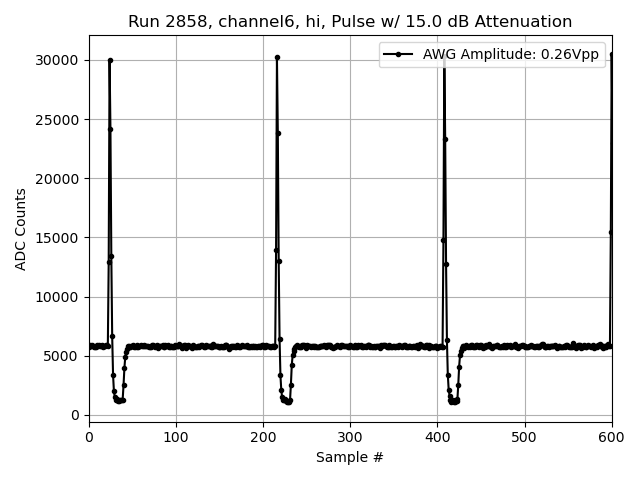

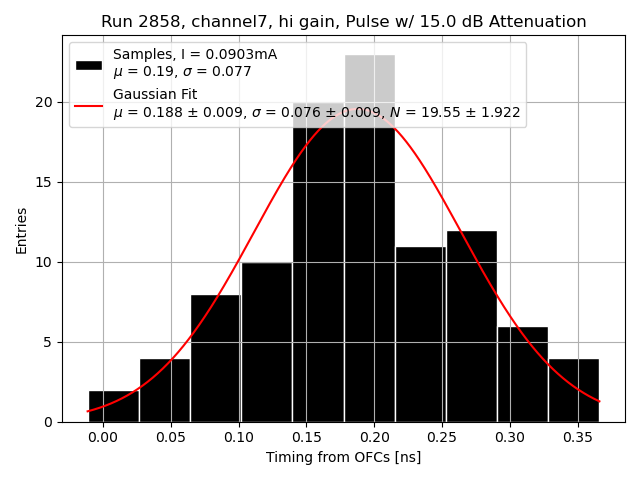

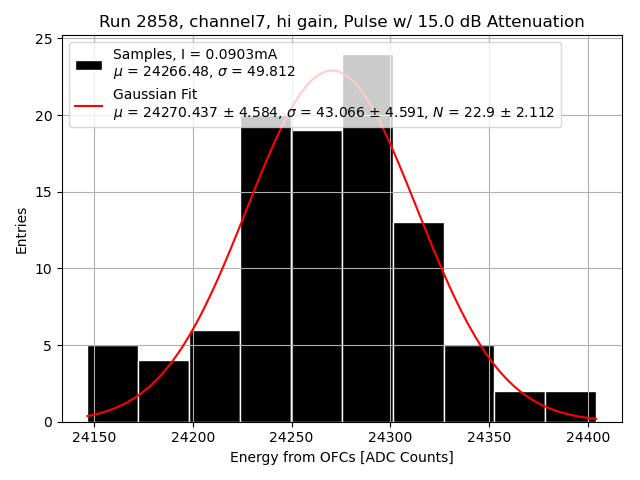

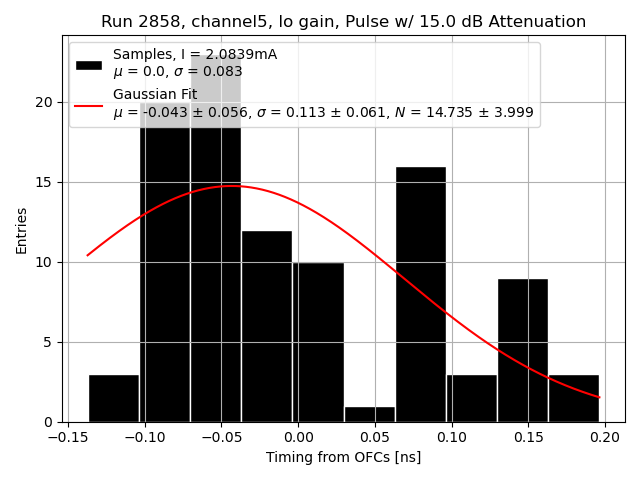

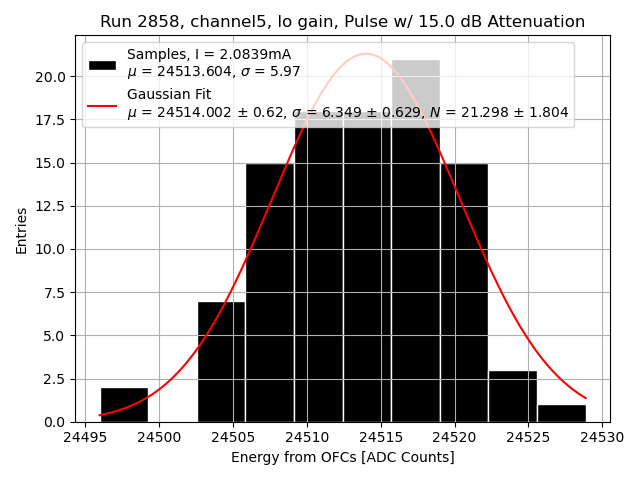

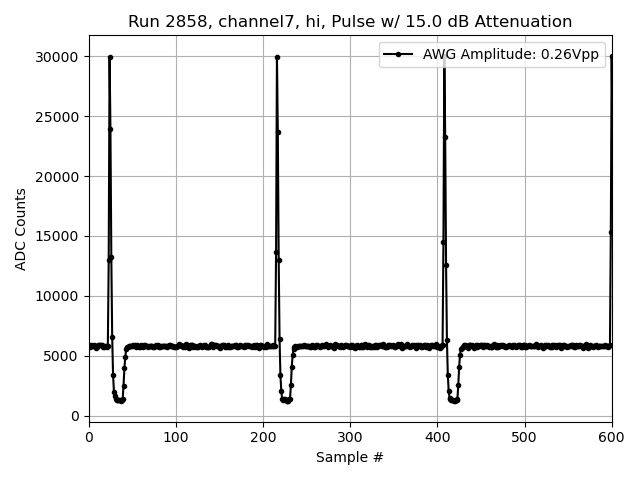

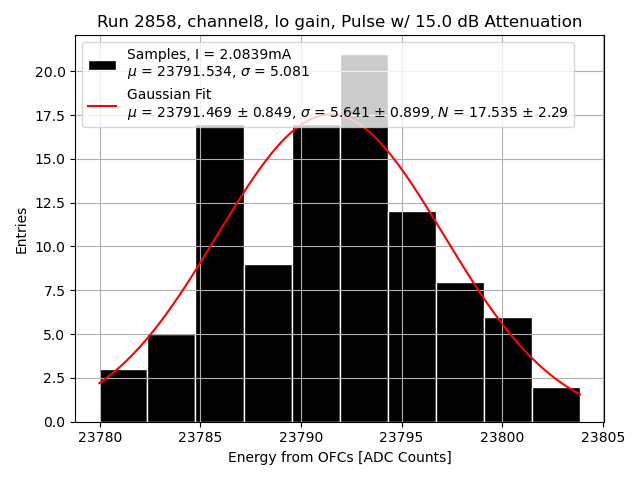

Raw Pulse Data (all measurements) Average interleaved pulse train Energy from OFCs Timing from OFCs
Channel 5
Channel 6
Channel 7
Channel 8
