Per-chip Measurements

ASIC 071

Power Supply Measurements

Pre/Post Config Voltage Current
pre 4.0 1.9420
pre 8.0 0.4053
post 4.0 2.6360
post 8.0 0.4059

Serializer Test

channel1 pass
channel2 pass
channel3 pass
channel4 pass
channel5 pass
channel6 pass
channel7 pass
channel8 pass

Clock Scan

Clock scan pass fraction = 0.4375

Before Edge Count (CP40) 1024 1024 1024 1024 1024 1024 1024 1024 1024 1024 -1 1024 1024 1024 1024 1024
After Edge Count (CP40) 1024 1024 1024 0 0 0 0 0 0 0 -1 1024 1024 1024 1024 1024
Before Edge Count(CP80) 1024 1024 1024 1024 1024 -1 -1 -1 1024 -1 -1 -1 1024 1024 1024 1024
After Edge Count (CP80) 1024 1024 1024 1024 1024 -1 -1 -1 1024 -1 -1 -1 1024 1024 1024 1024
lpGBT Phase Ch1 3 3 3 4 4 -1 -1 -1 4 -1 3 3 3 3 3 3
lpGBT Phase Ch2 3 3 3 4 4 -1 -1 -1 4 -1 -1 3 3 3 3 3
lpGBT Phase Ch3 3 3 3 4 4 -1 -1 -1 4 -1 3 3 3 3 3 3
lpGBT Phase Ch4 3 3 3 4 4 -1 -1 -1 4 -1 -1 3 3 3 3 3
lpGBT Phase Ch5 3 3 3 4 4 4 4 4 4 4 -1 3 3 3 3 3
lpGBT Phase Ch6 3 3 3 4 4 -1 -1 -1 4 -1 -1 3 3 3 3 3
lpGBT Phase Ch7 3 3 3 4 4 -1 -1 -1 4 -1 -1 -1 3 3 3 3
lpGBT Phase Ch8 3 3 3 4 4 4 4 4 4 4 -1 3 3 3 3 3

Pedestal Results

ASIC Channel Mean Baseline RMS Run

5 MHz Sine Results

ASIC Channel Run meanENOB mean SFDR mean SNR mean SINAD
071 channel1 2866 11.806649 84.860714 73.385348 72.836024
071 channel2 2866 10.916813 82.850784 67.706068 67.479216
071 channel4 2866 11.815030 83.965307 73.578923 72.886478

Pulse Results

Channel ENERGY RMS from OFCs ENERGY RMS from peak Measurements Run TIMING dist mean TIMING dist std a_i b_i mean ENERGY from OFCs mean ENERGY from peak
channel5 5.21880 - - 2866 -0.00000 0.07949 [0.12749, 0.22359, 0.62037, 0.30128, 0.25744] [10.00881, -26.22124, 5.63879, 7.23893, 2.19389] 24056.95900 -
channel6 47.30807 - - 2866 -0.00002 0.09771 [0.15584, 0.25589, 0.60674, 0.31442, 0.27416] [8.361, -26.58523, 7.63661, 4.60882, 6.16114] 24126.08943 -
channel7 52.42367 - - 2866 0.26050 0.11201 [0.15584, 0.25589, 0.60674, 0.31442, 0.27416] [8.361, -26.58523, 7.63661, 4.60882, 6.16114] 23733.41910 -
channel8 4.24744 - - 2866 -0.05938 0.06097 [0.12749, 0.22359, 0.62037, 0.30128, 0.25744] [10.00881, -26.22124, 5.63879, 7.23893, 2.19389] 23610.58719 -

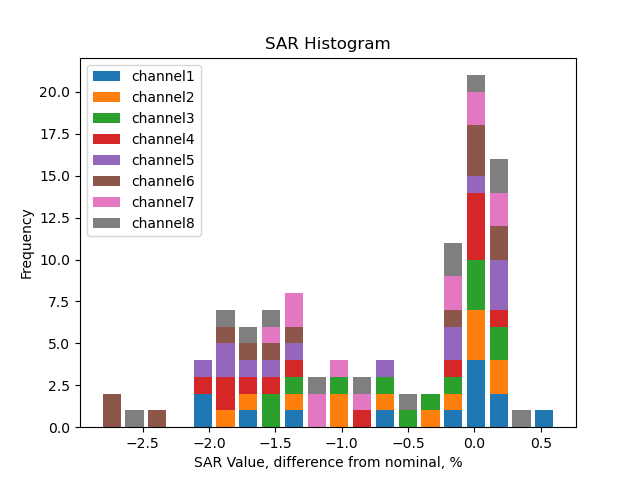

SAR calib vals

channel1 3310.0 1890.68 946.37 591.93 355.50 237.16 118.30 202.85 116.35 57.91 29.18 22.03 14.79 9.30 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3310.0 1891.12 946.41 591.96 355.36 237.22 118.26 203.17 116.65 58.15 29.30 21.94 14.69 9.22 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3310.0 1891.25 946.65 592.05 355.30 237.16 118.29 203.79 117.03 58.31 29.45 21.85 14.68 9.21 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3310.0 1891.12 946.41 592.03 355.25 237.15 118.28 203.10 116.55 58.03 29.31 21.72 14.58 9.09 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3310.0 1890.95 946.52 592.16 355.56 237.21 118.22 203.55 116.73 58.28 29.36 21.78 14.50 9.06 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3310.0 1891.28 946.66 591.98 355.57 237.16 118.23 201.22 115.41 57.59 29.11 21.76 14.55 9.11 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3310.0 1890.69 946.33 591.85 355.37 237.16 118.17 204.00 117.26 58.35 29.29 21.93 14.61 9.12 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3310.0 1891.34 946.53 592.23 355.41 237.31 118.21 203.98 117.24 58.47 29.42 21.81 14.50 9.00 6.0 4.0 2.0 1.0 0.5 0.25

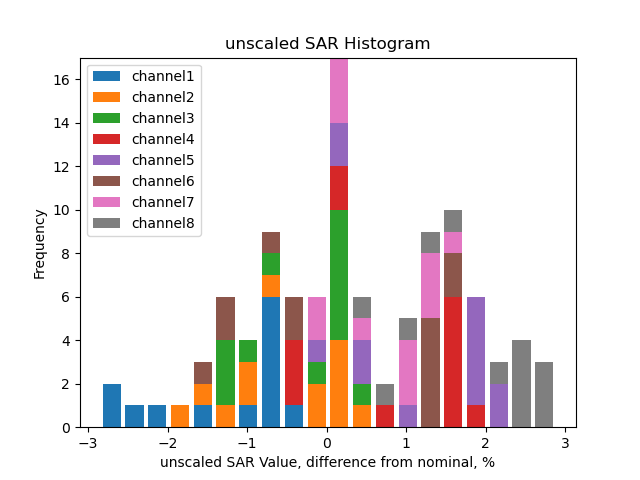

Unscaled SAR calib vals

channel1 3559.00 2032.91 1017.56 636.46 382.24 255.00 127.20 218.11 125.10 62.27 31.37 23.69 15.90 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3588.76 2050.39 1026.11 641.81 385.29 257.20 128.22 220.28 126.47 63.05 31.77 23.79 15.93 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3592.31 2052.55 1027.39 642.55 385.60 257.39 128.38 221.17 127.01 63.28 31.96 23.71 15.93 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3643.26 2081.52 1041.70 651.64 391.02 261.03 130.19 223.55 128.28 63.87 32.26 23.91 16.05 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3653.54 2087.21 1044.76 653.62 392.46 261.83 130.49 224.68 128.84 64.33 32.41 24.04 16.00 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3632.33 2075.45 1038.85 649.63 390.20 260.26 129.74 220.81 126.65 63.20 31.95 23.88 15.97 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3630.53 2073.78 1037.97 649.16 389.78 260.13 129.61 223.75 128.62 64.00 32.13 24.05 16.03 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3678.64 2101.98 1051.95 658.19 394.99 263.74 131.37 226.70 130.30 64.98 32.70 24.24 16.11 10.0 6.0 4.0 2.0 1.0 0.5 0.25

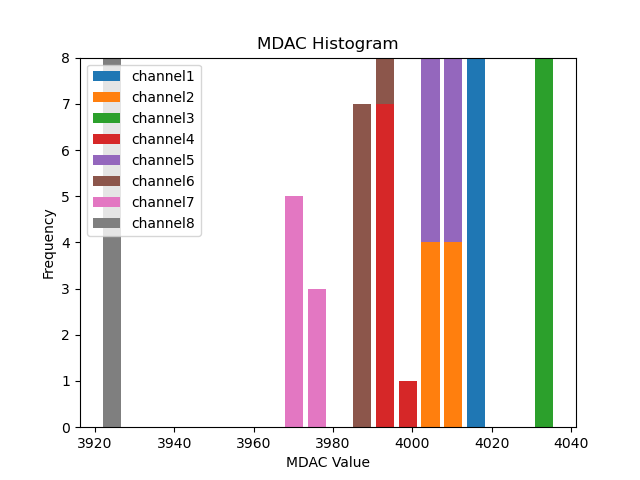

Mdac calib vals

channel1 4018.95 4020.23 4019.17 4019.72 4021.28 4019.25 4019.22 4017.68
channel2 4009.01 4010.65 4010.70 4010.88 4012.11 4009.35 4009.60 4007.58
channel3 4036.24 4038.24 4038.16 4037.89 4038.98 4036.62 4037.03 4035.91
channel4 3996.51 3998.23 3998.15 3997.63 3999.15 3997.31 3997.36 3995.30
channel5 4010.45 4011.61 4011.11 4010.27 4012.51 4010.10 4010.13 4008.72
channel6 3989.52 3992.08 3992.01 3991.81 3993.19 3991.64 3991.32 3988.78
channel7 3974.28 3976.51 3976.03 3975.58 3976.27 3974.79 3974.65 3972.99
channel8 3925.08 3926.84 3926.60 3925.94 3927.75 3925.73 3925.87 3924.20

Unscaled Mdac calib vals

channel1 -77.05 4020.23 4019.17 4019.72 4021.28 4019.25 4019.22 4017.68
channel2 -86.99 4010.65 4010.70 4010.88 4012.11 4009.35 4009.60 4007.58
channel3 -59.76 4038.24 4038.16 4037.89 4038.98 4036.62 4037.03 4035.91
channel4 -99.49 3998.23 3998.15 3997.63 3999.15 3997.31 3997.36 3995.30
channel5 -85.55 4011.61 4011.11 4010.27 4012.51 4010.10 4010.13 4008.72
channel6 -106.48 3992.08 3992.01 3991.81 3993.19 3991.64 3991.32 3988.78
channel7 -121.72 3976.51 3976.03 3975.58 3976.27 3974.79 3974.65 3972.99
channel8 -170.92 3926.84 3926.60 3925.94 3927.75 3925.73 3925.87 3924.20

(click on a plot to zoom...)

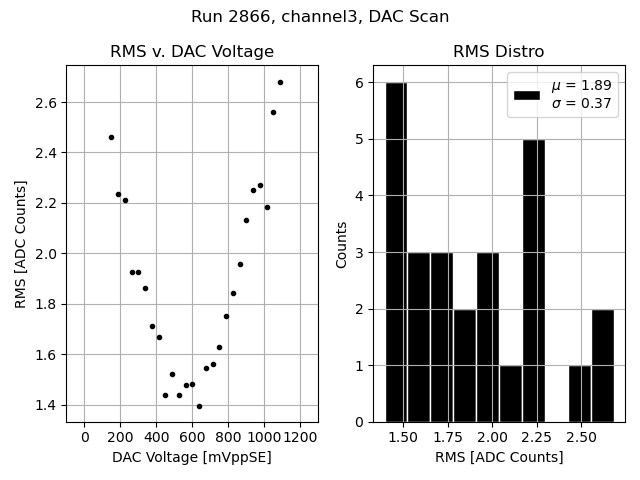

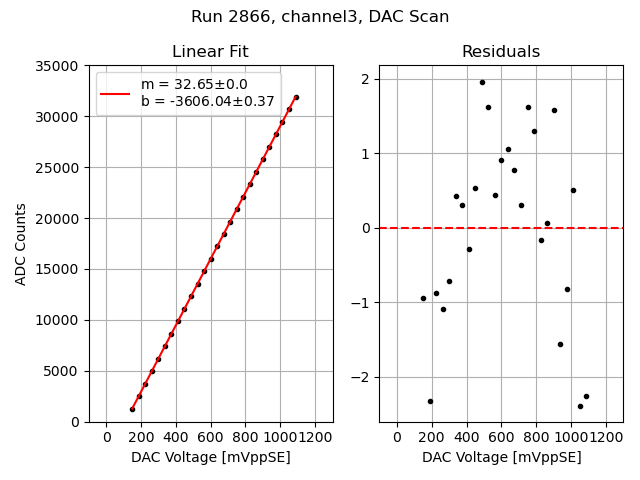

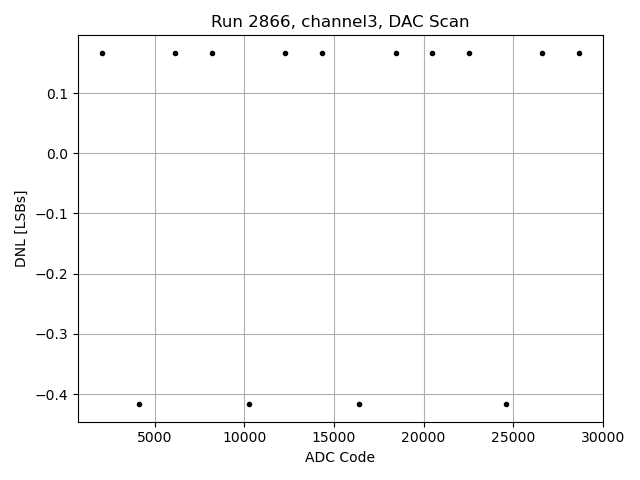

Pedestal Distribution DAC Linearity and Residuals DAC RMS DAC DNL
Channel 3

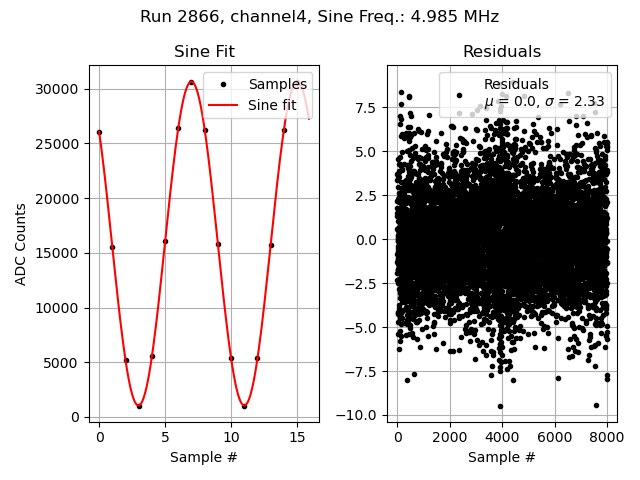

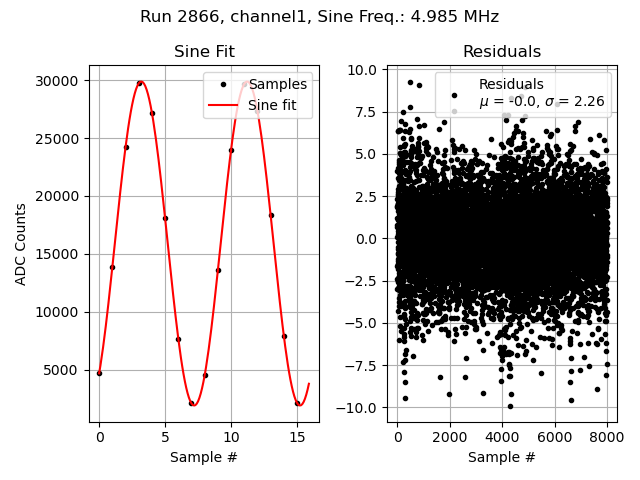

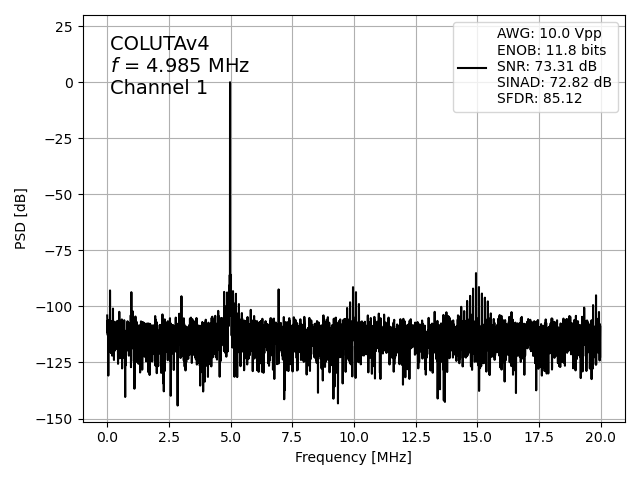

Pedestal Distribution Raw Sine Samples Sine FFT Sine Fitted
Channel 1
Channel 2
Channel 4

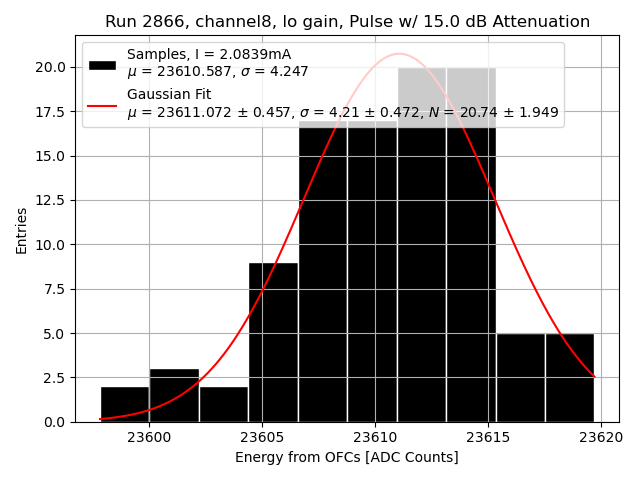

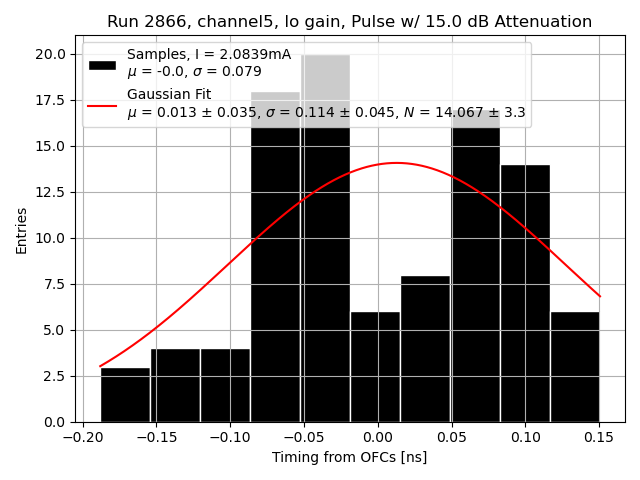

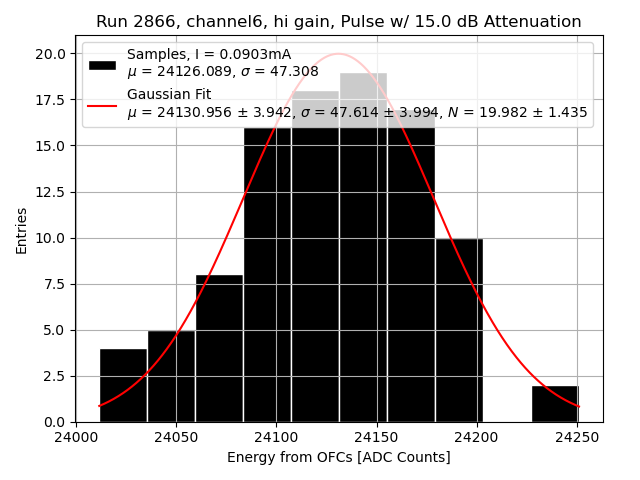

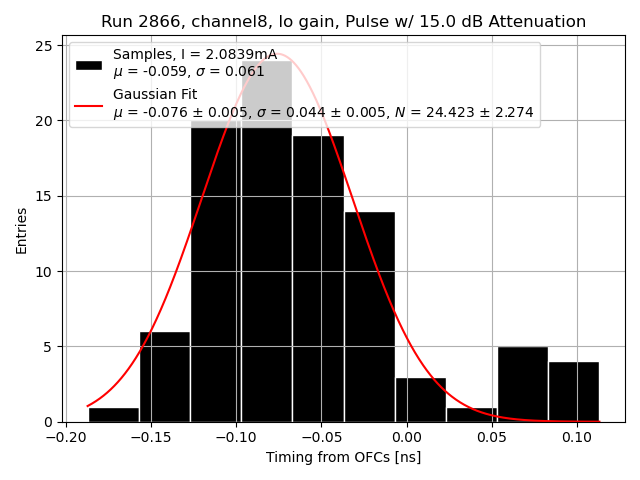

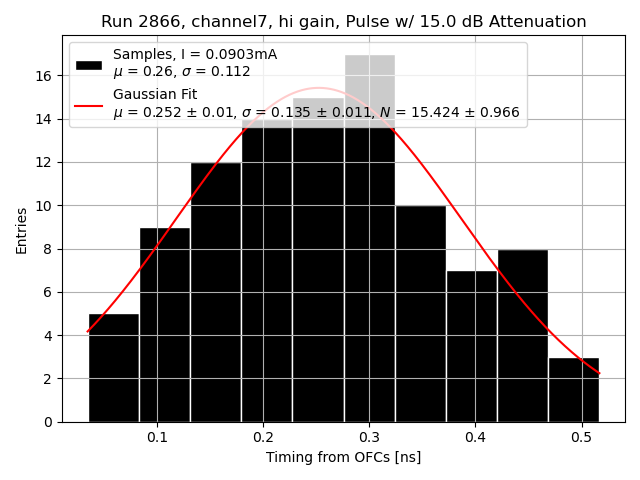

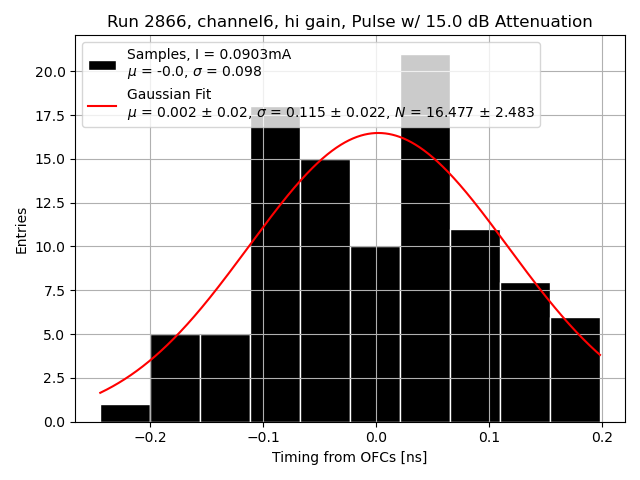

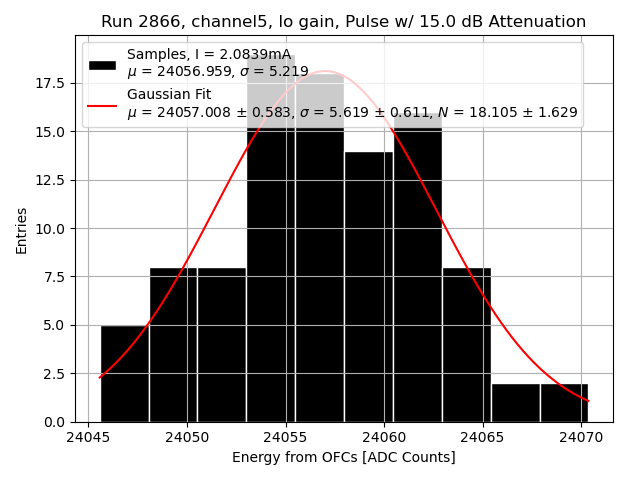

Raw Pulse Data (all measurements) Average interleaved pulse train Energy from OFCs Timing from OFCs
Channel 5
Channel 6
Channel 7
Channel 8
