Per-chip Measurements

ASIC 707

Power Supply Measurements

Pre/Post Config Voltage Current
pre 4.0 2.4300
pre 8.0 0.4045
post 4.0 2.6460
post 8.0 0.4063

Serializer Test

channel1 pass
channel2 pass
channel3 pass
channel4 pass
channel5 pass
channel6 pass
channel7 pass
channel8 pass

Clock Scan

Clock scan pass fraction = 0.4375

Before Edge Count (CP40) 1024 1024 1024 1024 1024 1024 1024 1024 1024 1024 1024 -1 1024 1024 1024 1024
After Edge Count (CP40) 1024 1024 1024 0 0 0 0 0 0 0 1024 -1 1024 1024 1024 1024
Before Edge Count(CP80) 1024 1024 1024 1024 1024 1024 1024 1024 1024 1024 -1 -1 1024 1024 1024 1024
After Edge Count (CP80) 1024 1024 1024 1024 1024 1024 1024 1024 1024 1024 -1 -1 1024 1024 1024 1024
lpGBT Phase Ch1 3 3 3 4 4 4 4 4 4 4 -1 3 3 3 3 3
lpGBT Phase Ch2 3 3 3 4 4 4 4 4 4 4 -1 3 3 3 3 3
lpGBT Phase Ch3 3 3 3 4 4 -1 -1 -1 4 -1 -1 3 3 3 3 3
lpGBT Phase Ch4 3 3 3 4 4 -1 -1 -1 4 -1 -1 3 3 3 3 3
lpGBT Phase Ch5 3 3 3 4 4 4 4 4 4 4 -1 -1 3 3 3 3
lpGBT Phase Ch6 3 3 3 4 4 4 4 4 4 -1 -1 -1 3 3 3 3
lpGBT Phase Ch7 3 3 3 4 4 4 4 4 4 4 -1 -1 3 3 3 3
lpGBT Phase Ch8 3 3 3 4 4 4 4 4 4 4 4 -1 3 3 3 3

Pedestal Results

ASIC Channel Mean Baseline RMS Run

5 MHz Sine Results

ASIC Channel Run meanENOB mean SFDR mean SNR mean SINAD
707 channel1 2870 11.744997 81.282404 73.353890 72.464879
707 channel2 2870 10.949978 84.293249 67.853055 67.678869
707 channel4 2870 11.842681 84.492460 73.689416 73.052942

Pulse Results

Channel ENERGY RMS from OFCs ENERGY RMS from peak Measurements Run TIMING dist mean TIMING dist std a_i b_i mean ENERGY from OFCs mean ENERGY from peak
channel5 4.39906 - - 2870 -0.00892 0.06626 [0.13058, 0.22381, 0.62, 0.30186, 0.25693] [10.14131, -25.9509, 5.13942, 7.85006, 1.88354] 24168.76900 -
channel6 49.35337 - - 2870 0.00001 0.08903 [0.15399, 0.24254, 0.60533, 0.32668, 0.26904] [7.76771, -26.30726, 5.94942, 5.78127, 5.22631] 24228.52450 -
channel7 48.24178 - - 2870 -0.12531 0.45777 [0.15399, 0.24254, 0.60533, 0.32668, 0.26904] [7.76771, -26.30726, 5.94942, 5.78127, 5.22631] 23905.90009 -
channel8 4.08082 - - 2870 0.03182 0.06133 [0.13058, 0.22381, 0.62, 0.30186, 0.25693] [10.14131, -25.9509, 5.13942, 7.85006, 1.88354] 23666.20952 -

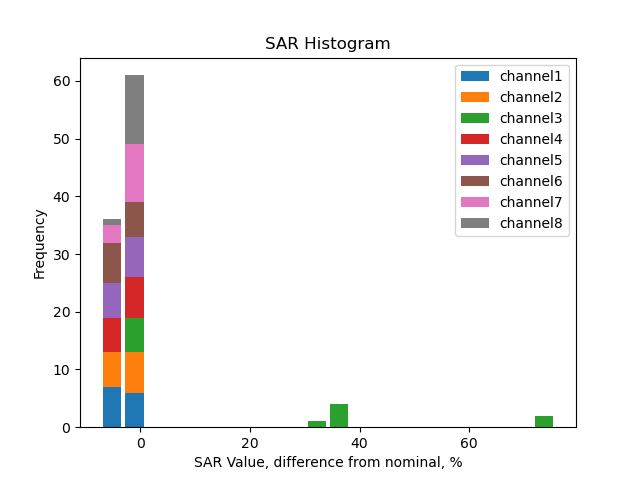

SAR calib vals

channel1 3310.0 1891.11 946.64 592.09 355.39 237.24 118.20 200.40 114.92 57.33 29.03 21.52 14.23 8.75 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3310.0 1891.19 946.61 592.01 355.45 237.15 118.22 203.37 116.69 58.26 29.23 21.53 14.29 8.89 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3310.0 1890.55 947.25 593.35 355.90 238.32 118.36 282.97 162.55 81.21 41.37 39.43 19.87 16.41 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3310.0 1890.98 946.58 592.24 355.60 237.23 118.28 202.84 116.25 58.04 29.28 21.82 14.49 9.04 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3310.0 1891.52 946.63 592.28 355.49 237.18 118.22 203.34 116.77 58.22 29.30 21.80 14.59 9.12 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3310.0 1891.48 946.67 592.16 355.37 237.12 118.38 203.01 116.53 57.96 29.21 21.60 14.44 9.07 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3310.0 1890.79 946.26 591.96 355.30 237.22 118.15 204.54 117.45 58.56 29.59 22.06 14.57 9.07 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3310.0 1890.98 946.53 592.06 355.53 237.15 118.05 207.66 119.26 59.53 29.97 22.68 14.42 9.48 6.0 4.0 2.0 1.0 0.5 0.25

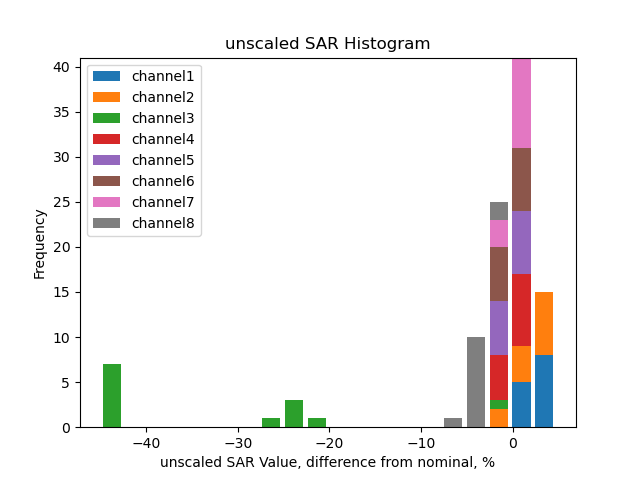

Unscaled SAR calib vals

channel1 3783.21 2161.47 1081.97 676.74 406.20 271.16 135.10 229.05 131.35 65.53 33.18 24.60 16.26 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3722.23 2126.72 1064.50 665.74 399.72 266.69 132.94 228.70 131.22 65.52 32.87 24.21 16.07 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel3 2017.18 1152.14 577.27 361.60 216.89 145.24 72.13 172.45 99.06 49.49 25.21 24.03 12.11 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3662.66 2092.45 1047.43 655.34 393.49 262.51 130.88 224.45 128.64 64.22 32.40 24.15 16.03 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3629.56 2074.14 1038.02 649.46 389.81 260.08 129.63 222.97 128.04 63.84 32.13 23.90 16.00 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3649.22 2085.33 1043.69 652.85 391.79 261.42 130.51 223.82 128.47 63.90 32.20 23.81 15.92 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3648.87 2084.36 1043.14 652.56 391.67 261.51 130.25 225.48 129.47 64.55 32.62 24.32 16.06 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3492.36 1995.16 998.68 624.68 375.12 250.22 124.55 219.10 125.83 62.81 31.62 23.93 15.21 10.0 6.0 4.0 2.0 1.0 0.5 0.25

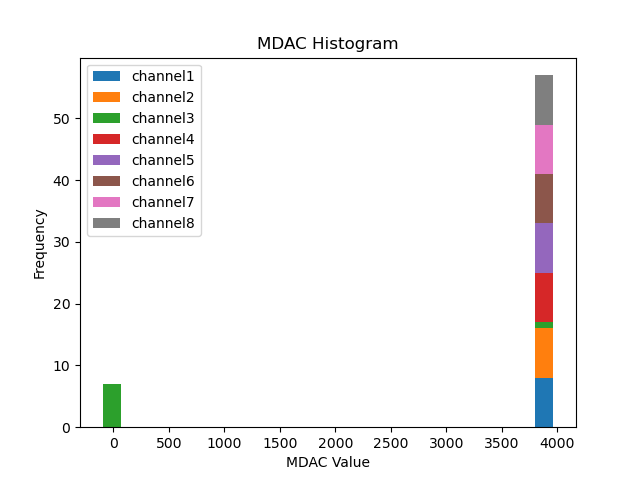

Mdac calib vals

channel1 3969.96 3972.37 3971.91 3972.13 3975.18 3972.12 3971.83 3970.46
channel2 3995.09 3996.42 3996.51 3996.86 3998.15 3997.14 3995.96 3994.53
channel3 4086.93 -10.03 -7.41 3.60 -16.33 7.32 15.94 -3.53
channel4 3961.85 3964.59 3964.27 3964.45 3965.88 3964.43 3964.51 3962.91
channel5 3975.29 3976.64 3975.86 3975.91 3977.46 3976.86 3976.11 3974.67
channel6 3999.60 4001.79 4000.53 4000.99 4002.54 4000.74 4001.09 3999.43
channel7 3940.45 3942.71 3942.16 3941.99 3942.49 3941.46 3941.70 3939.79
channel8 3946.40 3948.21 3948.55 3946.89 3948.07 3946.93 3947.48 3946.00

Unscaled Mdac calib vals

channel1 -126.04 3972.37 3971.91 3972.13 3975.18 3972.12 3971.83 3970.46
channel2 -100.91 3996.42 3996.51 3996.86 3998.15 3997.14 3995.96 3994.53
channel3 -9.07 -10.03 -7.41 3.60 -16.33 7.32 15.94 -3.53
channel4 -134.15 3964.59 3964.27 3964.45 3965.88 3964.43 3964.51 3962.91
channel5 -120.71 3976.64 3975.86 3975.91 3977.46 3976.86 3976.11 3974.67
channel6 -96.40 4001.79 4000.53 4000.99 4002.54 4000.74 4001.09 3999.43
channel7 -155.55 3942.71 3942.16 3941.99 3942.49 3941.46 3941.70 3939.79
channel8 -149.60 3948.21 3948.55 3946.89 3948.07 3946.93 3947.48 3946.00

(click on a plot to zoom...)
Pedestal Distribution DAC Linearity and Residuals DAC RMS DAC DNL

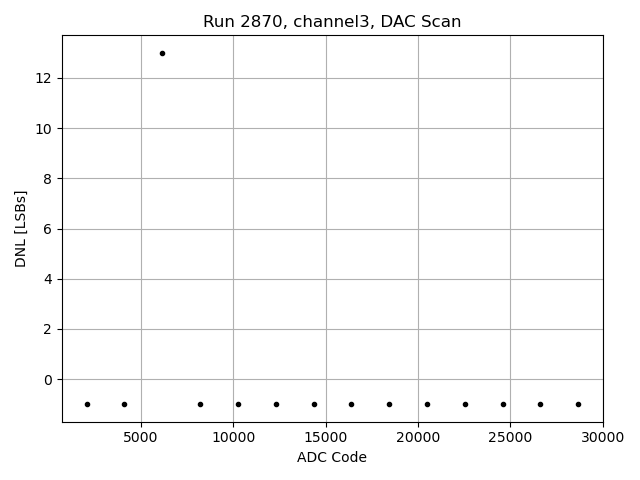

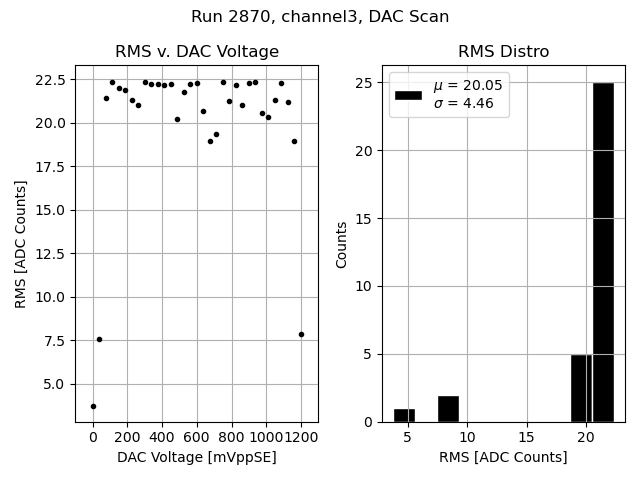

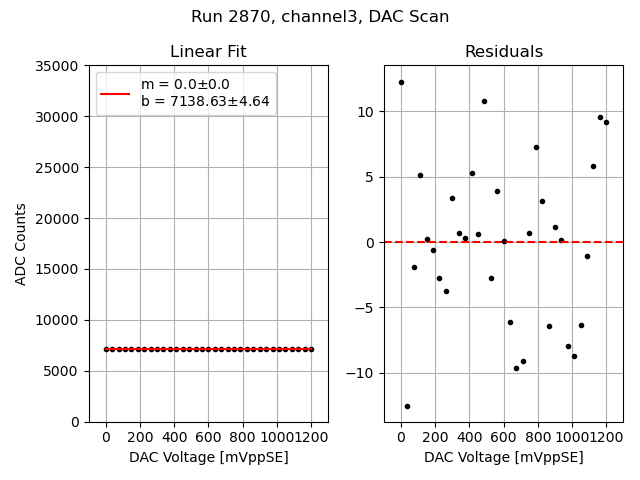

Channel 3

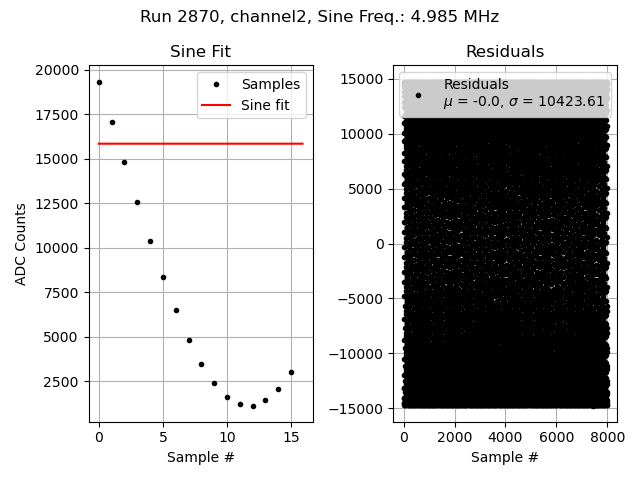

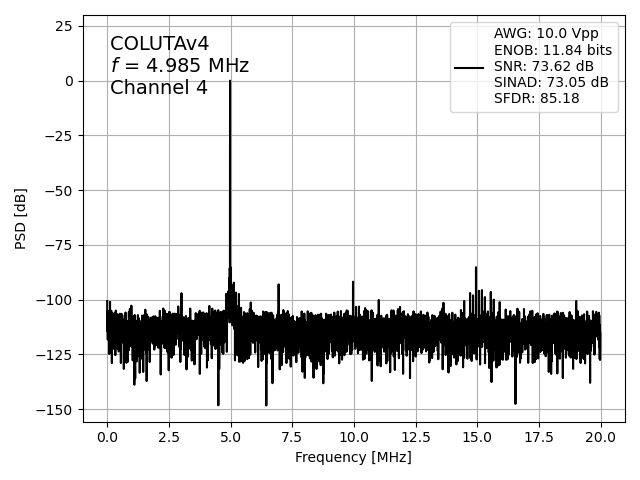

Pedestal Distribution Raw Sine Samples Sine FFT Sine Fitted

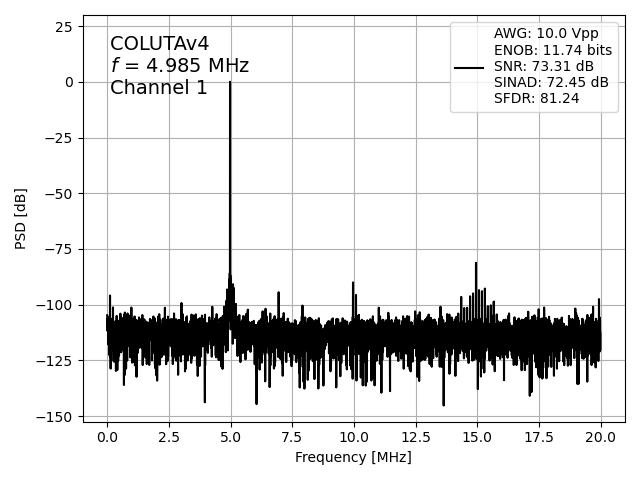

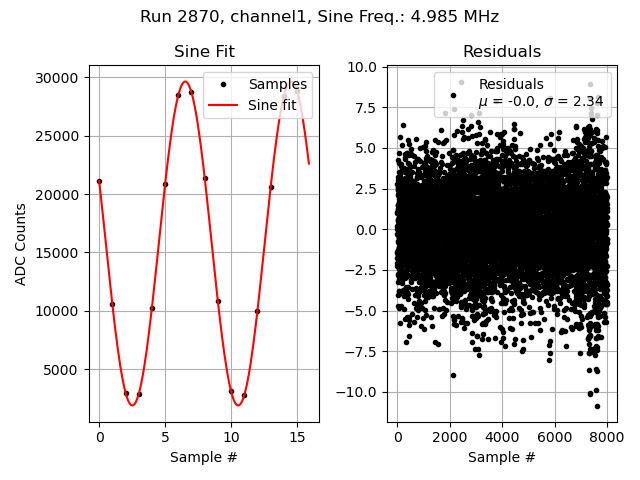

Channel 1

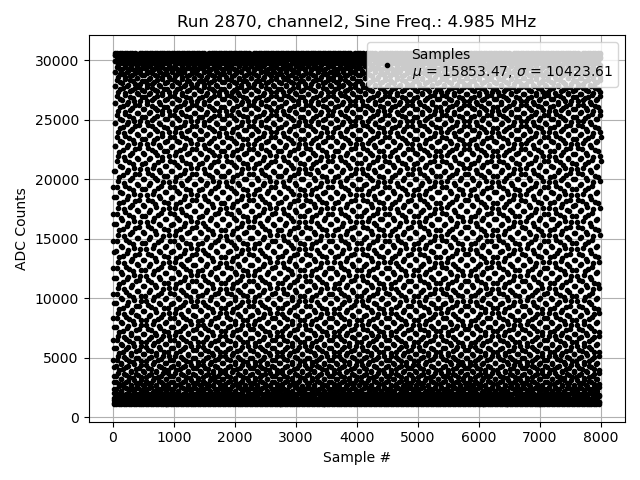

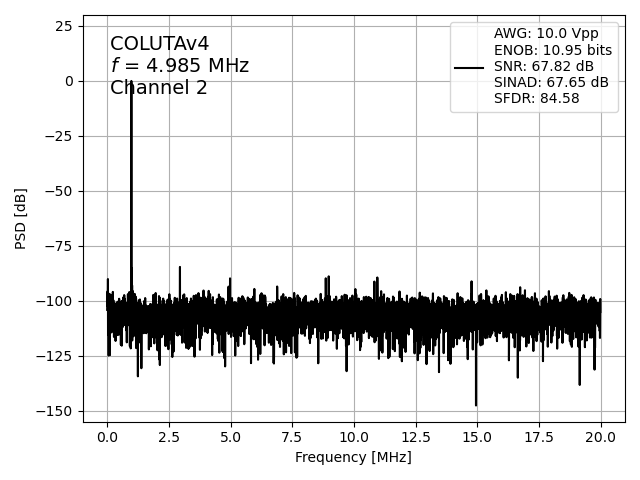

Channel 2

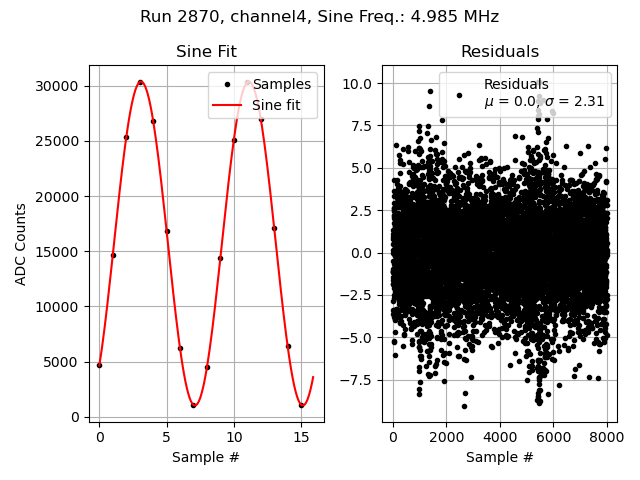

Channel 4

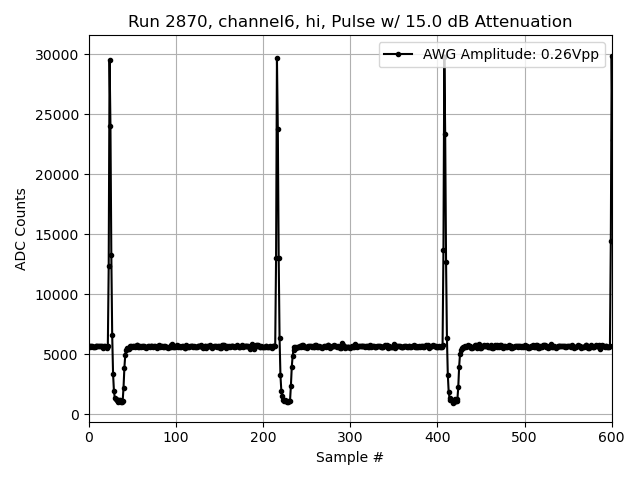

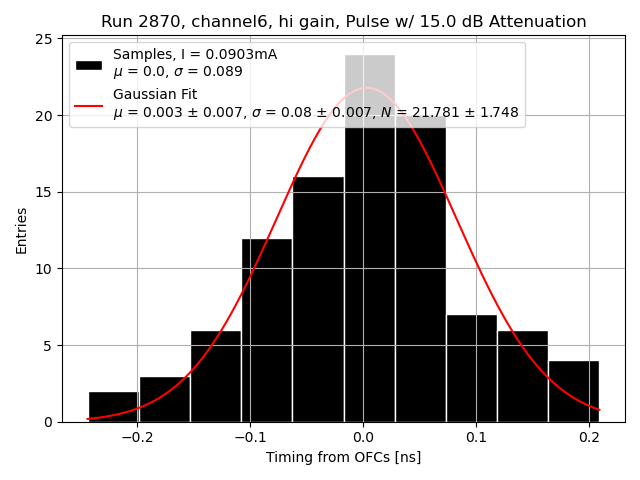

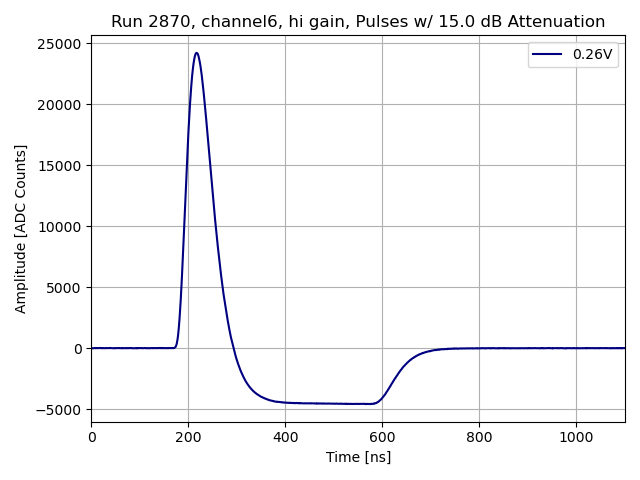

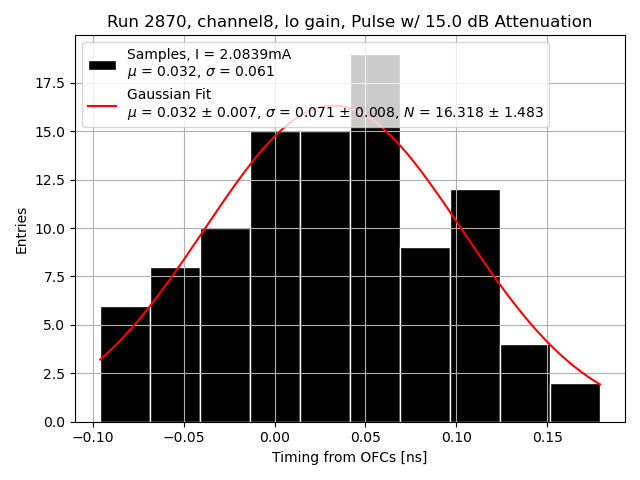

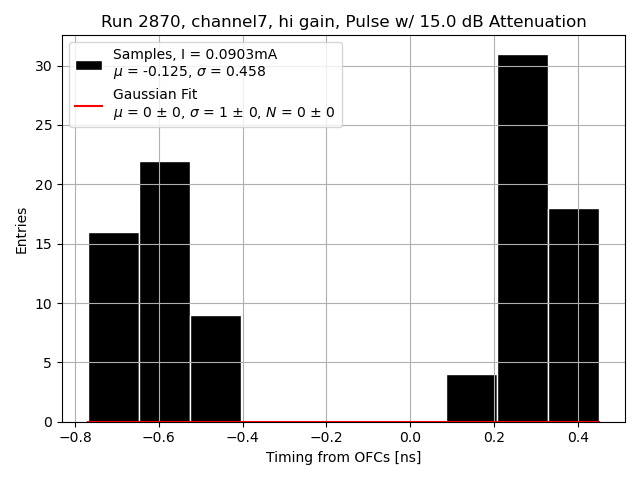

Raw Pulse Data (all measurements) Average interleaved pulse train Energy from OFCs Timing from OFCs

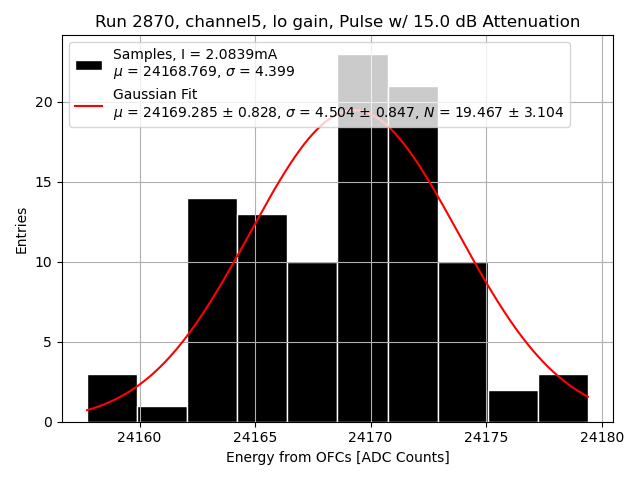

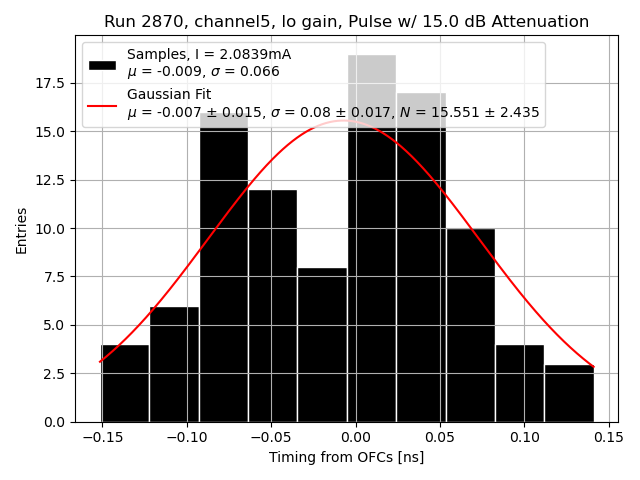

Channel 5
Channel 6

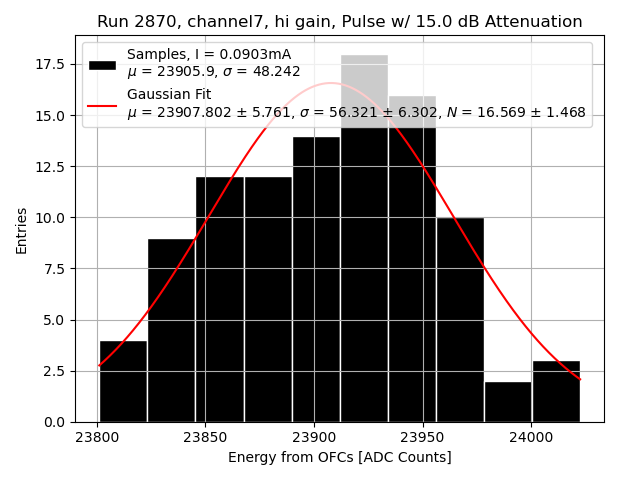

Channel 7

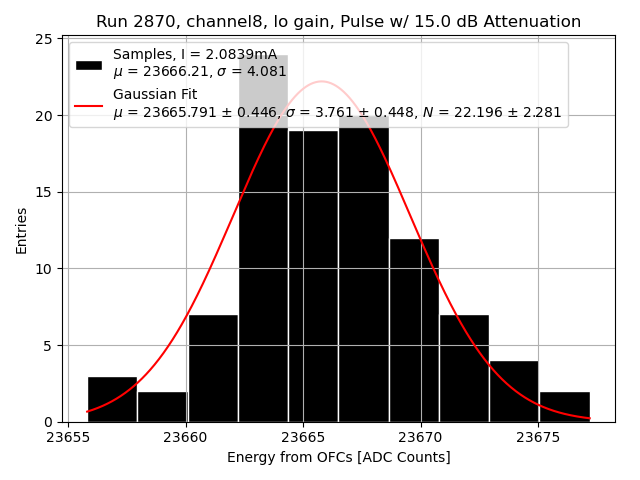

Channel 8
