Per-chip Measurements

ASIC 658

Power Supply Measurements

Pre/Post Config Voltage Current
pre 4.0 2.3400
pre 8.0 0.4052
post 4.0 2.6520
post 8.0 0.4066

Serializer Test

channel1 pass
channel2 pass
channel3 pass
channel4 pass
channel5 pass
channel6 pass
channel7 pass
channel8 pass

Clock Scan

Clock scan pass fraction = 0.5

Before Edge Count (CP40) 1024 1024 1024 1024 1024 1024 1024 1024 1024 1024 -1 1024 1024 1024 1024 1024
After Edge Count (CP40) 1024 1024 1024 0 0 1024 1024 1024 0 1024 -1 1024 1024 1024 1024 1024
Before Edge Count(CP80) 1024 1024 1024 1024 -1 -1 -1 -1 1024 -1 -1 1024 1024 1024 1024 1024
After Edge Count (CP80) 1024 1024 1024 1024 -1 -1 -1 -1 1024 -1 -1 1024 1024 1024 1024 1024
lpGBT Phase Ch1 3 3 3 4 -1 -1 -1 -1 4 -1 3 3 3 3 3 3
lpGBT Phase Ch2 3 3 3 4 4 -1 -1 -1 4 -1 3 3 3 3 3 3
lpGBT Phase Ch3 3 3 3 4 -1 -1 -1 -1 -1 -1 3 3 3 3 3 3
lpGBT Phase Ch4 3 3 3 4 -1 -1 -1 -1 -1 -1 3 3 3 3 3 3
lpGBT Phase Ch5 3 3 3 4 4 -1 -1 -1 4 -1 -1 3 3 3 3 3
lpGBT Phase Ch6 3 3 3 4 -1 -1 -1 -1 4 -1 -1 3 3 3 3 3
lpGBT Phase Ch7 3 3 3 4 -1 -1 -1 -1 4 -1 -1 3 3 3 3 3
lpGBT Phase Ch8 3 3 3 4 4 4 4 4 4 4 -1 3 3 3 3 3

Pedestal Results

ASIC Channel Mean Baseline RMS Run

5 MHz Sine Results

ASIC Channel Run meanENOB mean SFDR mean SNR mean SINAD
658 channel1 2872 11.545246 78.725330 72.458363 71.262378
658 channel2 2872 10.930896 84.620661 67.708677 67.563993
658 channel4 2872 11.806865 83.983533 73.512264 72.837326

Pulse Results

Channel ENERGY RMS from OFCs ENERGY RMS from peak Measurements Run TIMING dist mean TIMING dist std a_i b_i mean ENERGY from OFCs mean ENERGY from peak
channel5 5.17880 - - 2872 0.00251 0.08960 [0.1375, 0.22623, 0.61769, 0.30001, 0.26632] [10.00807, -26.21581, 5.80845, 6.91853, 2.31876] 24082.67390 -
channel6 49.88014 - - 2872 0.00000 0.12034 [0.1739, 0.25491, 0.59226, 0.33249, 0.28532] [7.16523, -26.46428, 6.10222, 5.3757, 6.30616] 24178.36750 -
channel7 48.88383 - - 2872 0.25394 0.08306 [0.1739, 0.25491, 0.59226, 0.33249, 0.28532] [7.16523, -26.46428, 6.10222, 5.3757, 6.30616] 24012.94877 -
channel8 4.00662 - - 2872 -0.06290 0.03259 [0.1375, 0.22623, 0.61769, 0.30001, 0.26632] [10.00807, -26.21581, 5.80845, 6.91853, 2.31876] 23808.47795 -

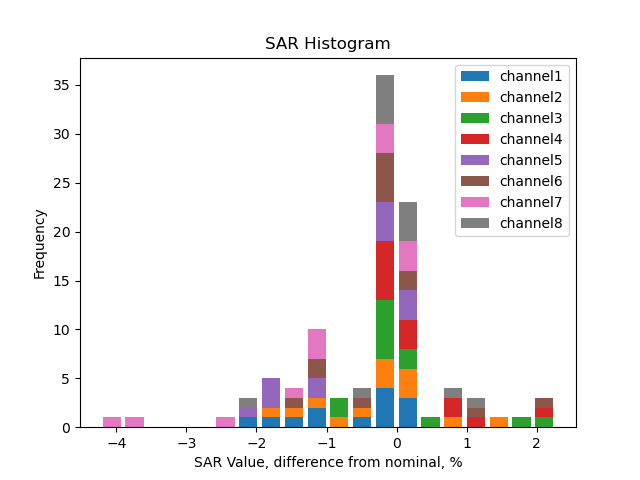

SAR calib vals

channel1 3310.0 1891.66 946.77 592.20 355.51 237.23 118.09 203.00 116.68 58.05 29.26 21.92 14.75 9.24 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3310.0 1891.30 946.90 592.15 355.47 237.23 118.27 203.71 117.04 58.29 29.49 22.04 14.91 9.38 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3310.0 1891.69 946.53 591.97 355.32 237.16 118.24 205.74 118.10 58.81 29.76 22.18 15.06 9.46 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3310.0 1890.83 946.39 591.91 355.27 237.07 118.18 206.62 118.49 59.05 29.84 22.36 14.95 9.44 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3310.0 1890.84 946.56 592.10 355.44 237.39 118.24 202.82 116.38 58.05 29.27 21.81 14.63 9.22 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3310.0 1891.19 946.26 591.97 355.46 237.18 118.22 204.23 117.18 58.45 29.58 22.11 14.98 9.44 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3310.0 1891.18 946.31 592.07 355.49 237.11 118.24 204.37 117.22 58.47 29.30 21.66 14.27 8.86 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3310.0 1890.92 946.29 592.13 355.57 237.24 118.21 205.91 118.19 59.04 29.66 22.37 14.49 9.37 6.0 4.0 2.0 1.0 0.5 0.25

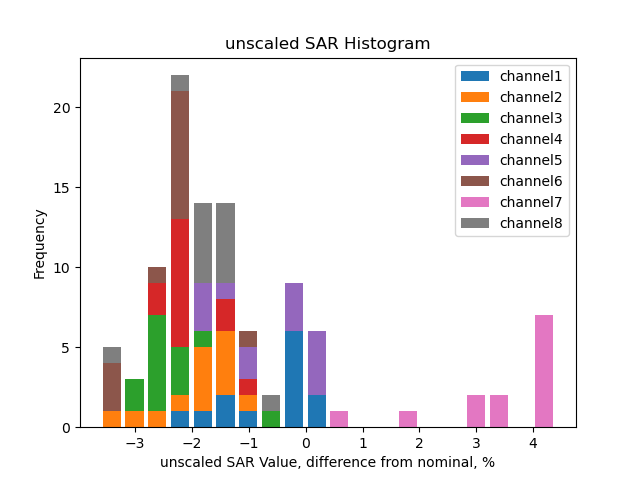

Unscaled SAR calib vals

channel1 3583.64 2048.04 1025.04 641.16 384.90 256.84 127.85 219.78 126.33 62.85 31.68 23.73 15.97 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3529.45 2016.69 1009.68 631.41 379.04 252.96 126.11 217.22 124.80 62.15 31.45 23.50 15.90 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3499.69 2000.10 1000.77 625.89 375.68 250.75 125.02 217.53 124.87 62.18 31.47 23.45 15.92 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3507.77 2003.81 1002.94 627.28 376.50 251.23 125.24 218.97 125.57 62.58 31.62 23.70 15.84 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3589.79 2050.67 1026.57 642.15 385.48 257.46 128.24 219.96 126.22 62.96 31.74 23.65 15.87 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3506.55 2003.49 1002.45 627.12 376.57 251.26 125.24 216.36 124.14 61.92 31.34 23.42 15.87 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3737.97 2135.70 1068.66 668.62 401.45 267.77 133.53 230.79 132.38 66.03 33.09 24.46 16.12 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3531.75 2017.60 1009.69 631.80 379.39 253.13 126.13 219.70 126.11 63.00 31.65 23.87 15.46 10.0 6.0 4.0 2.0 1.0 0.5 0.25

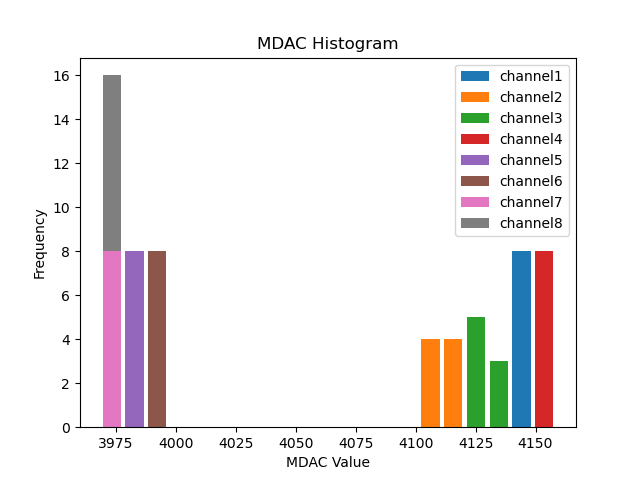

Mdac calib vals

channel1 4146.65 4149.39 4148.97 4148.61 4150.62 4147.80 4147.07 4144.59
channel2 4115.00 4116.93 4116.96 4116.91 4118.14 4115.55 4115.50 4113.67
channel3 4132.80 4135.03 4135.20 4134.06 4135.97 4133.51 4133.54 4131.89
channel4 4160.26 4163.17 4162.35 4160.99 4162.55 4160.78 4161.38 4160.50
channel5 3985.57 3987.66 3987.85 3987.99 3989.51 3988.90 3988.52 3986.70
channel6 3995.90 3998.26 3997.51 3997.99 3999.75 3998.31 3997.25 3996.04
channel7 3973.19 3975.48 3975.57 3975.75 3975.85 3976.01 3976.22 3974.08
channel8 3976.77 3979.03 3979.51 3978.29 3979.57 3977.82 3977.28 3975.45

Unscaled Mdac calib vals

channel1 50.65 4149.39 4148.97 4148.61 4150.62 4147.80 4147.07 4144.59
channel2 19.00 4116.93 4116.96 4116.91 4118.14 4115.55 4115.50 4113.67
channel3 36.80 4135.03 4135.20 4134.06 4135.97 4133.51 4133.54 4131.89
channel4 64.26 4163.17 4162.35 4160.99 4162.55 4160.78 4161.38 4160.50
channel5 -110.43 3987.66 3987.85 3987.99 3989.51 3988.90 3988.52 3986.70
channel6 -100.10 3998.26 3997.51 3997.99 3999.75 3998.31 3997.25 3996.04
channel7 -122.81 3975.48 3975.57 3975.75 3975.85 3976.01 3976.22 3974.08
channel8 -119.23 3979.03 3979.51 3978.29 3979.57 3977.82 3977.28 3975.45

(click on a plot to zoom...)

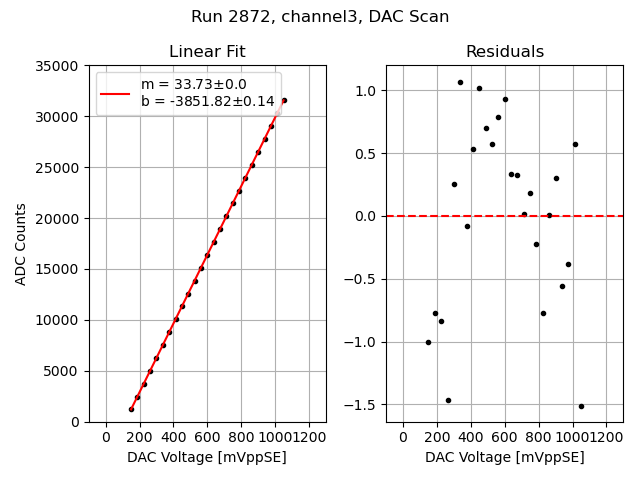

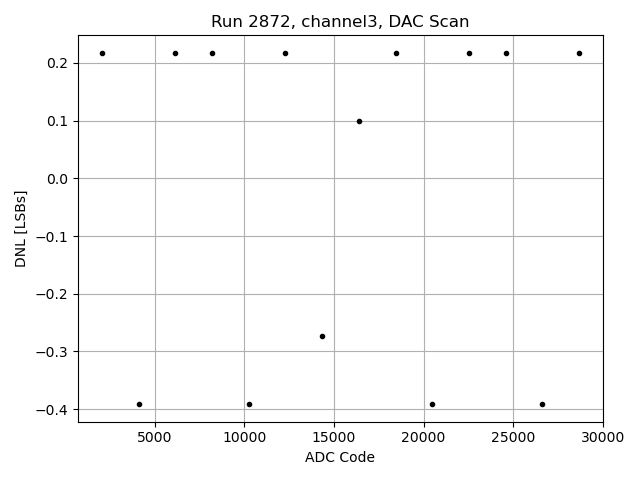

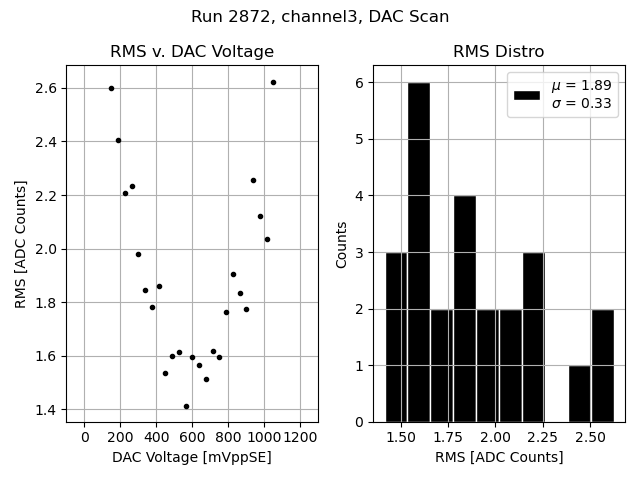

Pedestal Distribution DAC Linearity and Residuals DAC RMS DAC DNL
Channel 3

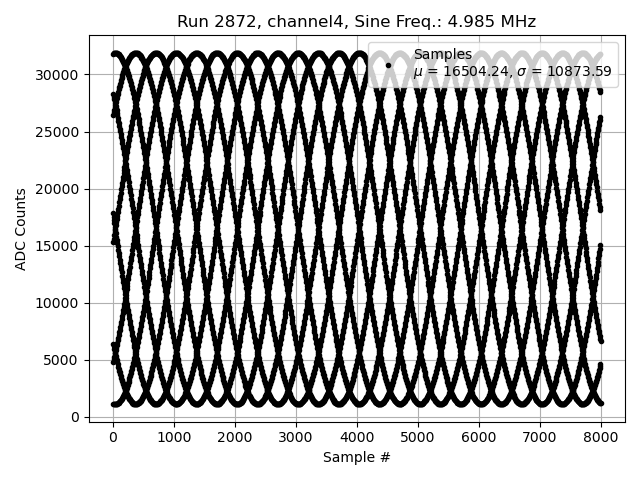

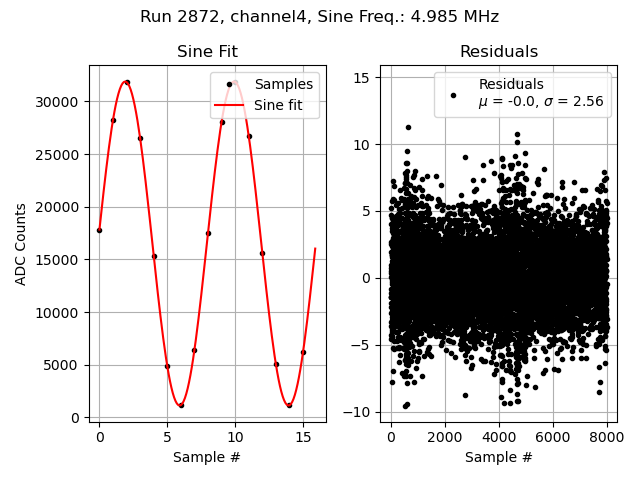

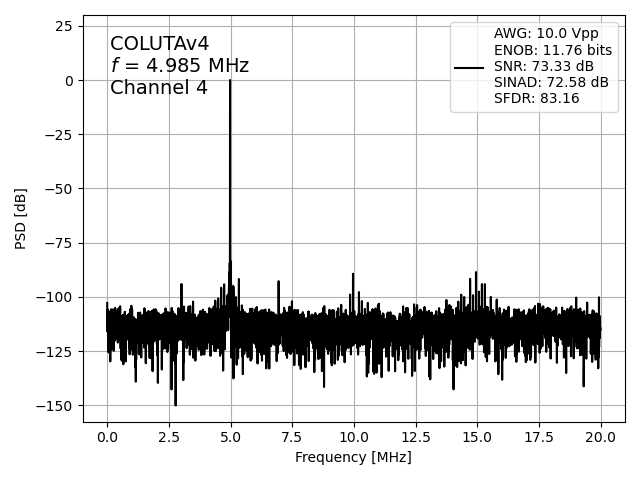

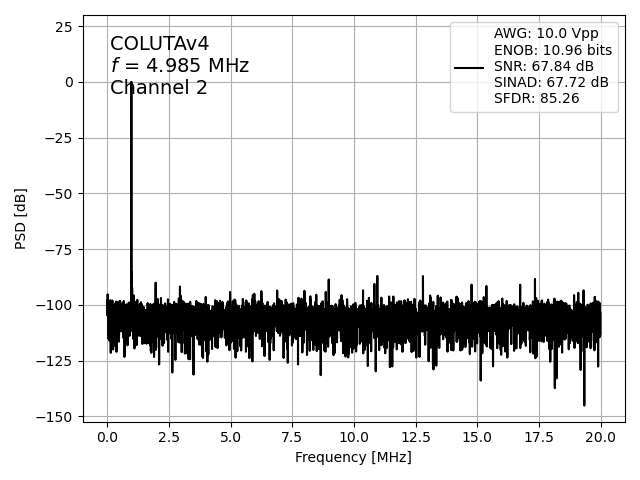

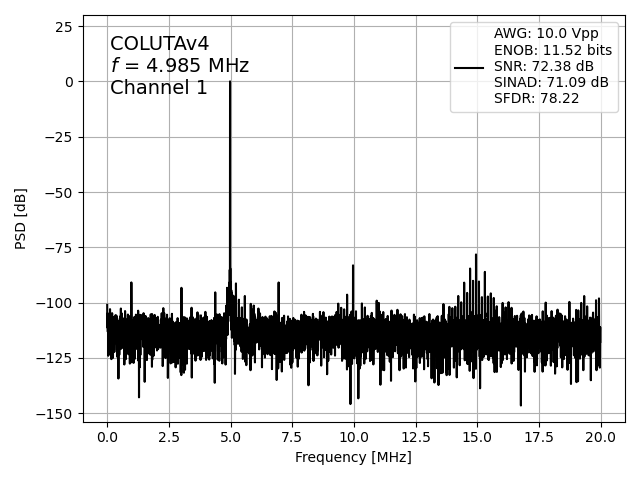

Pedestal Distribution Raw Sine Samples Sine FFT Sine Fitted
Channel 1
Channel 2
Channel 4

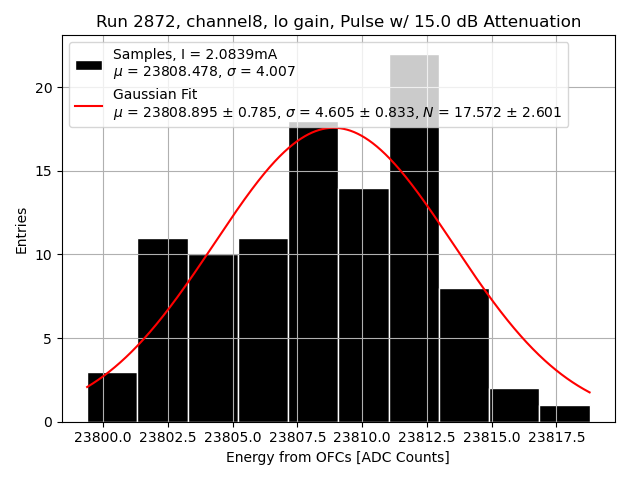

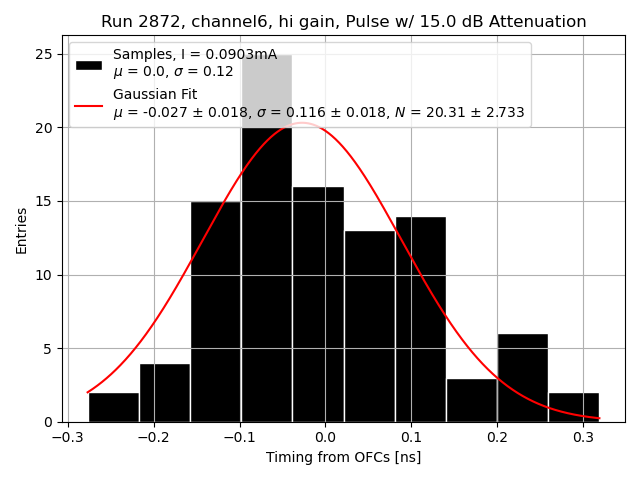

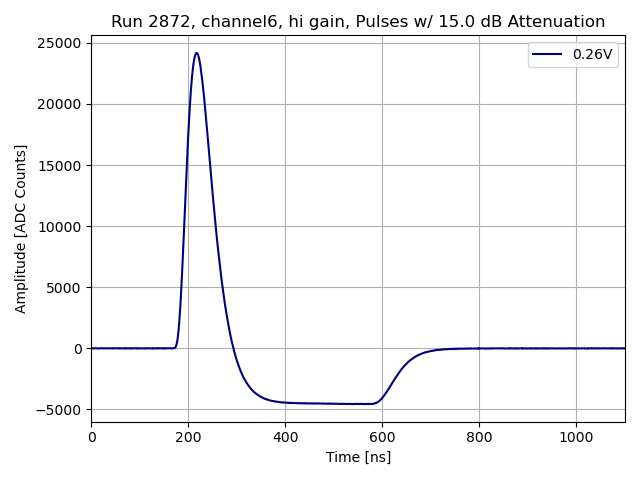

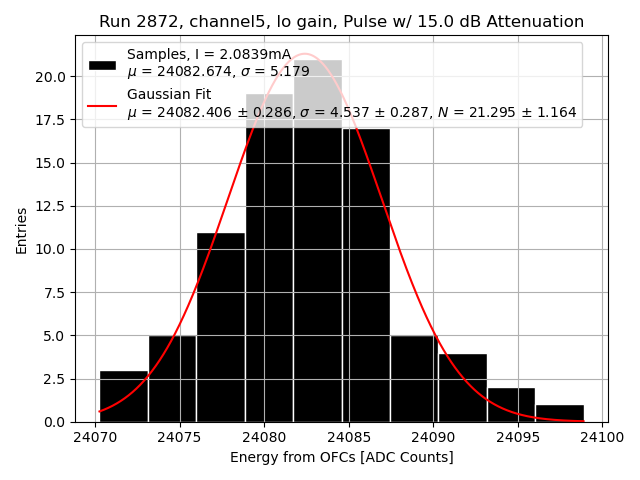

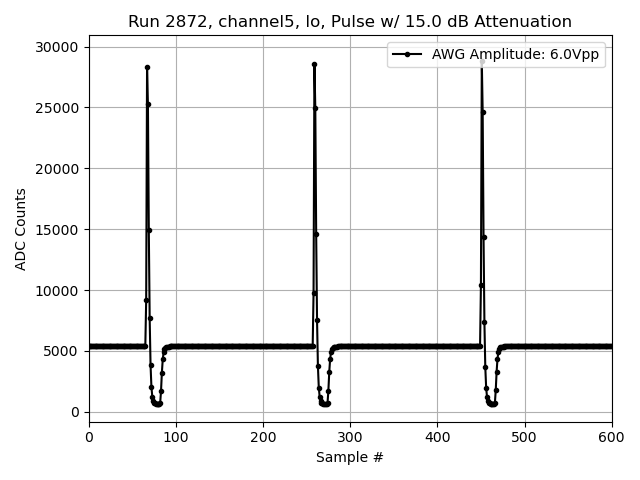

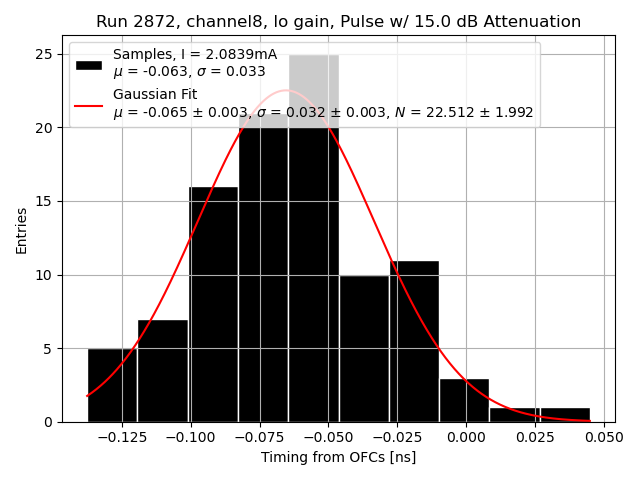

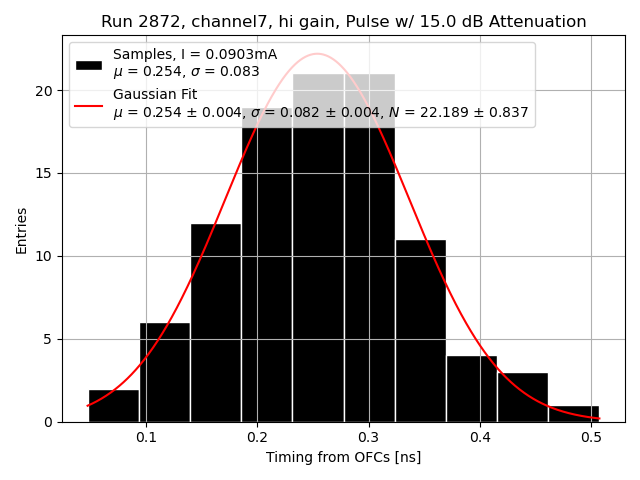

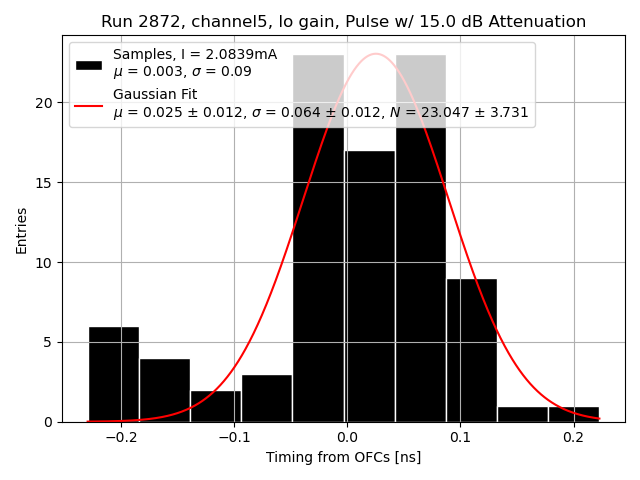

Raw Pulse Data (all measurements) Average interleaved pulse train Energy from OFCs Timing from OFCs
Channel 5
Channel 6
Channel 7
Channel 8
