Per-chip Measurements

ASIC 623

Power Supply Measurements

Pre/Post Config Voltage Current
pre 4.001 2.4890
pre 8.000 0.4052
post 4.000 2.6380
post 8.000 0.4067

Serializer Test

channel1 pass
channel2 pass
channel3 pass
channel4 pass
channel5 pass
channel6 pass
channel7 pass
channel8 pass

Clock Scan

Clock scan pass fraction = 0.5

Before Edge Count (CP40) 1024 1024 1024 1024 1024 1024 1024 1024 1024 1024 -1 1024 1024 1024 1024 1024
After Edge Count (CP40) 1024 1024 1024 0 0 0 1 0 0 0 -1 1024 1024 1024 1024 1024
Before Edge Count(CP80) 1024 1024 1024 1024 1024 -1 -1 -1 1024 -1 -1 1024 1024 1024 1024 1024
After Edge Count (CP80) 1024 1024 1024 1024 1024 -1 -1 -1 1024 -1 -1 1024 1024 1024 1024 1024
lpGBT Phase Ch1 10 10 10 11 11 -1 -1 -1 11 -1 10 10 10 10 10 10
lpGBT Phase Ch2 10 10 10 11 11 -1 -1 -1 11 -1 10 10 10 10 10 10
lpGBT Phase Ch3 10 10 10 11 -1 -1 -1 -1 11 -1 10 10 10 10 10 10
lpGBT Phase Ch4 10 10 10 11 -1 -1 -1 -1 11 -1 10 10 10 10 10 10
lpGBT Phase Ch5 10 10 10 11 11 11 11 11 11 11 -1 10 10 10 10 10
lpGBT Phase Ch6 10 10 10 11 11 -1 -1 -1 11 -1 -1 10 10 10 10 10
lpGBT Phase Ch7 10 10 10 11 11 -1 -1 -1 11 -1 -1 10 10 10 10 10
lpGBT Phase Ch8 10 10 10 11 11 11 11 11 11 11 -1 10 10 10 10 10

Pedestal Results

ASIC Channel Mean Baseline RMS Run

5 MHz Sine Results

ASIC Channel Run meanENOB mean SFDR mean SNR mean SINAD
623 channel1 2882 11.703149 79.851957 73.303928 72.212955
623 channel2 2882 10.926384 83.375255 67.754041 67.536829
623 channel4 2882 11.746437 82.931035 73.150968 72.473548

Pulse Results

Channel ENERGY RMS from OFCs ENERGY RMS from peak Measurements Run TIMING dist mean TIMING dist std a_i b_i mean ENERGY from OFCs mean ENERGY from peak
channel5 4.30547 - - 2882 -0.00197 0.05118 [0.1295, 0.21929, 0.62473, 0.29632, 0.26144] [9.93267, -26.44255, 6.02764, 6.1171, 3.16105] 23910.04591 -
channel6 42.64534 - - 2882 -0.00079 0.08496 [0.14058, 0.26045, 0.59739, 0.33163, 0.25661] [6.97558, -25.41715, 5.8679, 6.29589, 5.74337] 23924.74865 -
channel7 52.98477 - - 2882 0.25978 0.08367 [0.14058, 0.26045, 0.59739, 0.33163, 0.25661] [6.97558, -25.41715, 5.8679, 6.29589, 5.74337] 23783.42231 -
channel8 4.73978 - - 2882 0.02039 0.03200 [0.1295, 0.21929, 0.62473, 0.29632, 0.26144] [9.93267, -26.44255, 6.02764, 6.1171, 3.16105] 23775.08275 -

SAR calib vals

channel1 3310.0 1890.79 946.71 592.35 355.66 237.47 118.26 200.11 114.79 57.30 28.77 21.15 14.06 8.78 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3310.0 1891.00 946.57 591.91 355.27 237.41 118.17 203.14 116.68 58.01 29.40 21.94 14.69 9.17 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3310.0 1891.52 946.68 592.17 355.35 237.13 118.28 203.19 116.48 58.13 29.23 21.86 14.68 9.23 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3310.0 1891.47 946.50 592.23 355.50 237.12 118.31 201.89 115.72 57.72 29.23 21.84 14.70 9.27 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3310.0 1890.99 946.48 592.05 355.54 237.31 118.24 202.34 116.19 57.86 29.21 21.53 14.65 9.27 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3310.0 1890.51 946.79 591.98 355.55 237.18 118.12 201.74 115.64 57.49 29.08 21.37 14.41 9.05 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3310.0 1890.95 946.30 591.85 355.33 237.20 118.13 202.35 116.33 57.88 29.18 21.68 14.85 9.47 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3310.0 1891.47 946.49 592.24 355.48 237.18 118.19 204.09 117.31 58.41 29.42 22.15 14.94 9.41 6.0 4.0 2.0 1.0 0.5 0.25

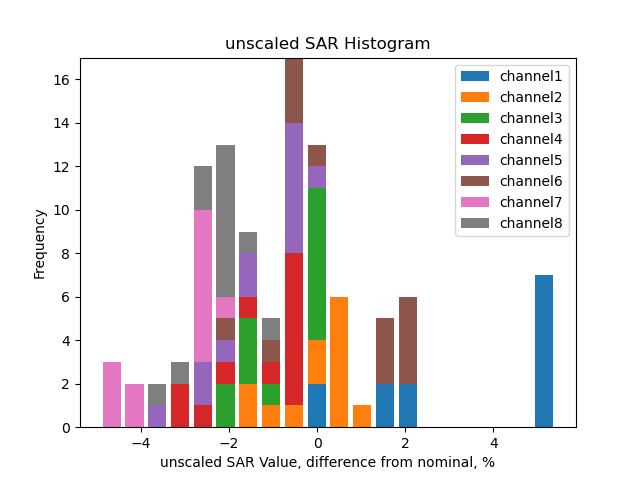

Unscaled SAR calib vals

channel1 3770.79 2154.01 1078.50 674.81 405.17 270.53 134.72 227.97 130.77 65.28 32.78 24.10 16.02 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3610.41 2062.62 1032.48 645.63 387.51 258.96 128.89 221.58 127.27 63.28 32.07 23.93 16.02 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3584.92 2048.63 1025.31 641.35 384.86 256.82 128.10 220.07 126.15 62.96 31.66 23.68 15.90 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3571.68 2041.00 1021.33 639.05 383.61 255.87 127.66 217.85 124.87 62.28 31.54 23.57 15.86 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3570.76 2039.96 1021.04 638.69 383.55 256.01 127.56 218.28 125.34 62.42 31.51 23.23 15.80 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3656.22 2088.25 1045.82 653.90 392.74 261.99 130.47 222.84 127.74 63.50 32.12 23.60 15.92 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3493.72 1995.91 998.82 624.70 375.05 250.37 124.69 213.58 122.79 61.09 30.80 22.88 15.67 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3518.92 2010.86 1006.23 629.62 377.92 252.15 125.65 216.97 124.71 62.10 31.28 23.55 15.88 10.0 6.0 4.0 2.0 1.0 0.5 0.25

Mdac calib vals

channel1 3983.03 3985.94 3985.42 3985.89 3987.43 3985.82 3985.08 3983.86
channel2 3969.75 3970.44 3971.62 3971.80 3973.16 3970.88 3970.48 3968.76
channel3 3967.60 3969.01 3968.71 3968.63 3969.73 3967.93 3968.15 3966.75
channel4 4001.27 4002.85 4002.43 4002.75 4004.41 4002.83 4002.14 4000.13
channel5 4001.14 4002.24 4001.68 4001.47 4004.04 4002.19 4002.06 3999.72
channel6 3978.97 3979.90 3979.68 3979.65 3980.78 3979.73 3979.09 3977.05
channel7 4007.99 4010.13 4009.09 4009.33 4010.83 4008.17 4008.80 4006.93
channel8 3977.44 3978.90 3978.96 3978.66 3980.77 3978.10 3978.75 3976.54

Unscaled Mdac calib vals

channel1 -112.97 3985.94 3985.42 3985.89 3987.43 3985.82 3985.08 3983.86
channel2 -126.25 3970.44 3971.62 3971.80 3973.16 3970.88 3970.48 3968.76
channel3 -128.40 3969.01 3968.71 3968.63 3969.73 3967.93 3968.15 3966.75
channel4 -94.73 4002.85 4002.43 4002.75 4004.41 4002.83 4002.14 4000.13
channel5 -94.86 4002.24 4001.68 4001.47 4004.04 4002.19 4002.06 3999.72
channel6 -117.03 3979.90 3979.68 3979.65 3980.78 3979.73 3979.09 3977.05
channel7 -88.01 4010.13 4009.09 4009.33 4010.83 4008.17 4008.80 4006.93
channel8 -118.56 3978.90 3978.96 3978.66 3980.77 3978.10 3978.75 3976.54

(click on a plot to zoom...)

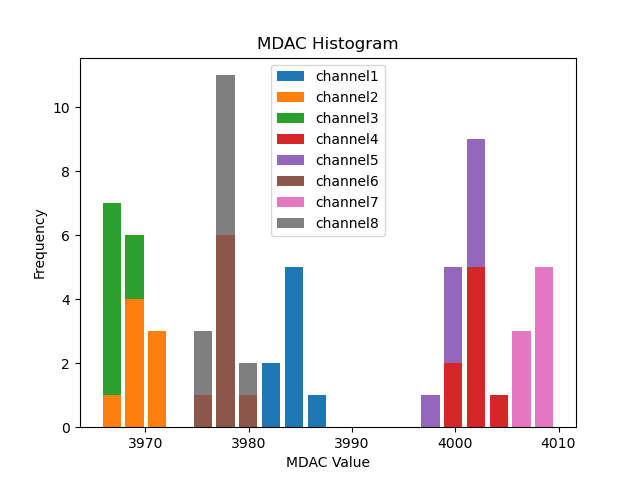

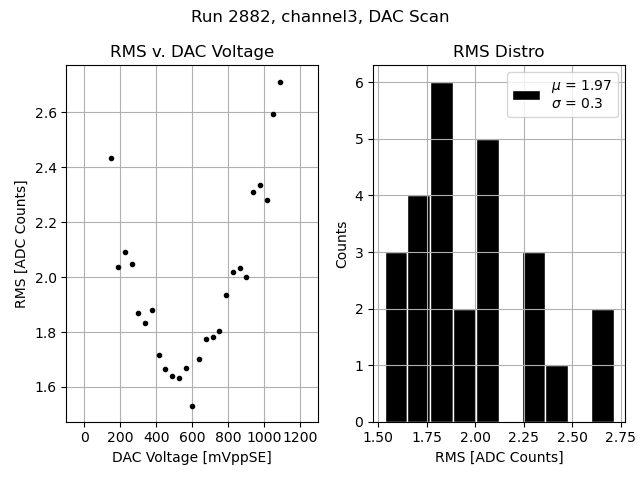

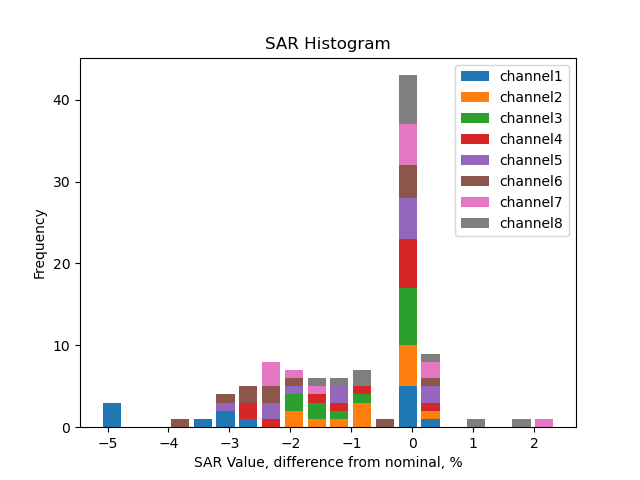

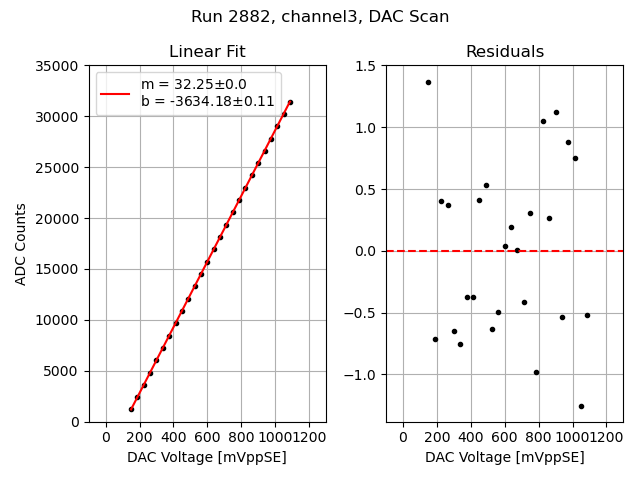

Pedestal Distribution DAC Linearity and Residuals DAC RMS DAC DNL
Channel 3

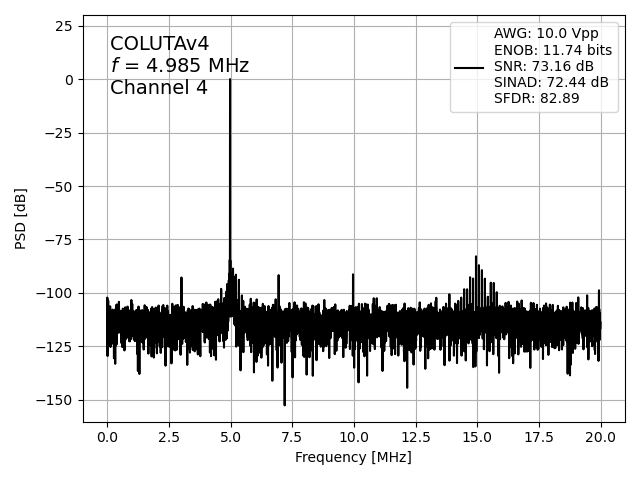

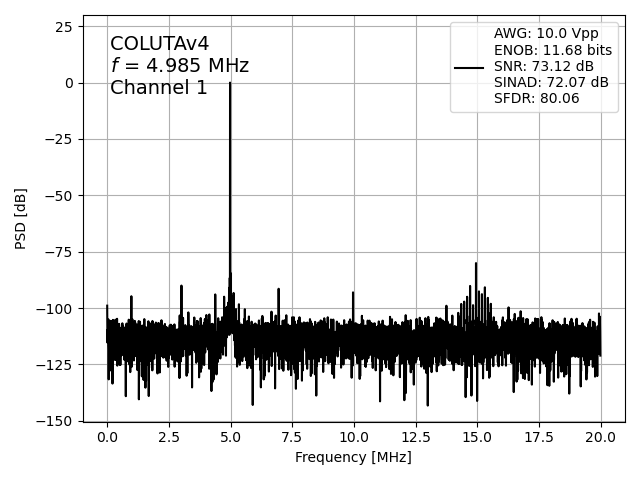

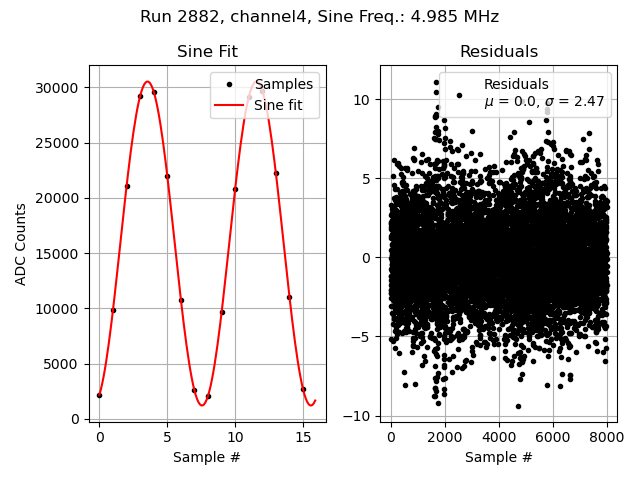

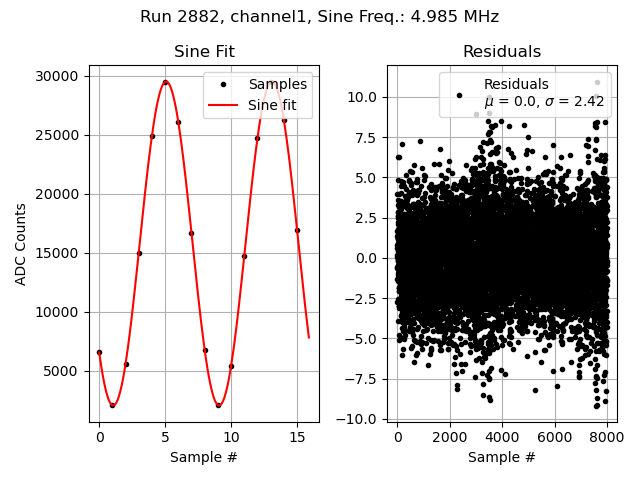

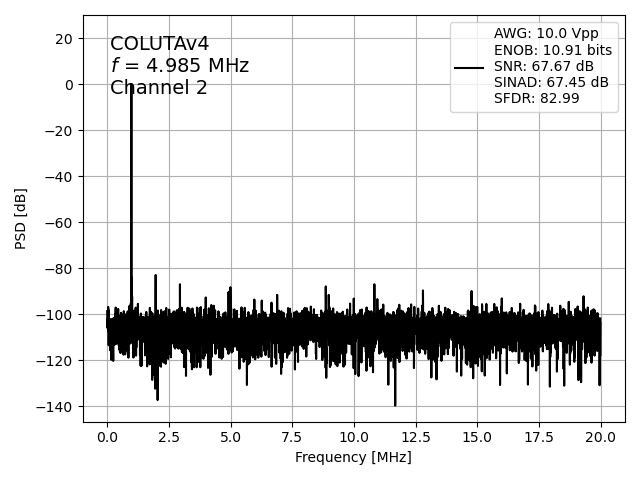

Pedestal Distribution Raw Sine Samples Sine FFT Sine Fitted
Channel 1
Channel 2
Channel 4

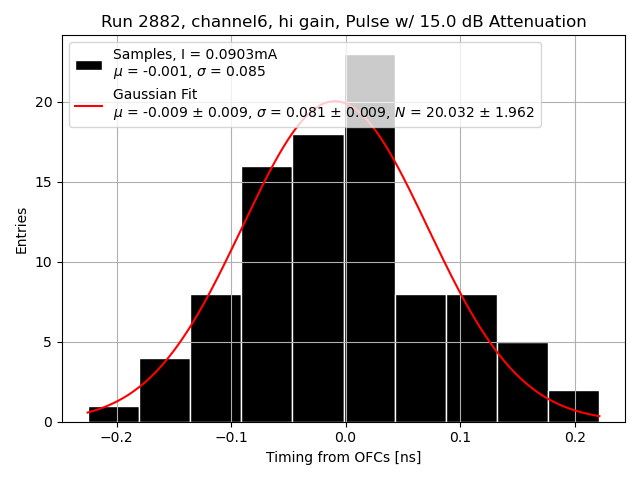

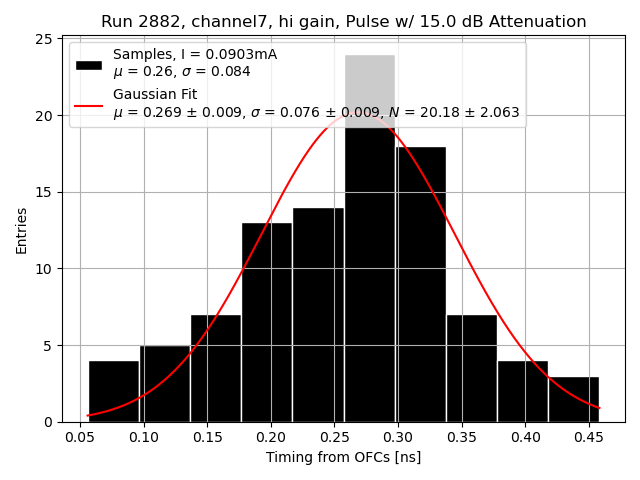

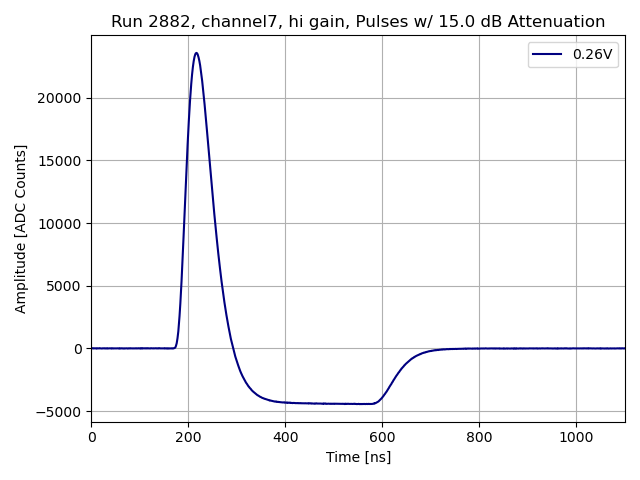

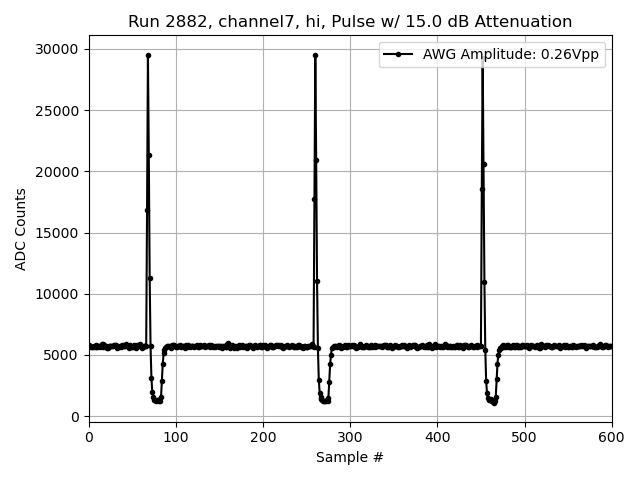

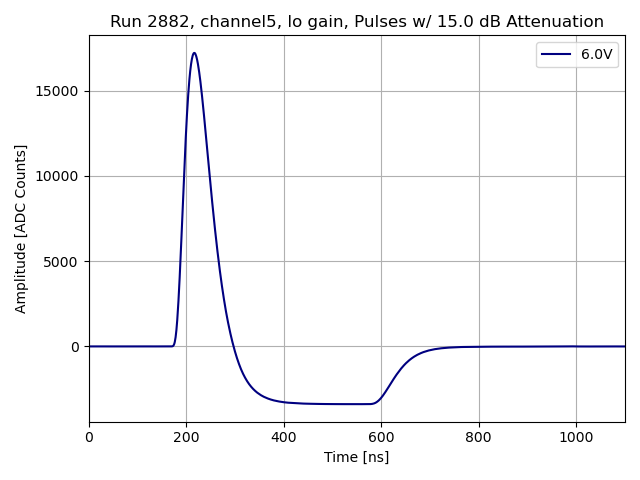

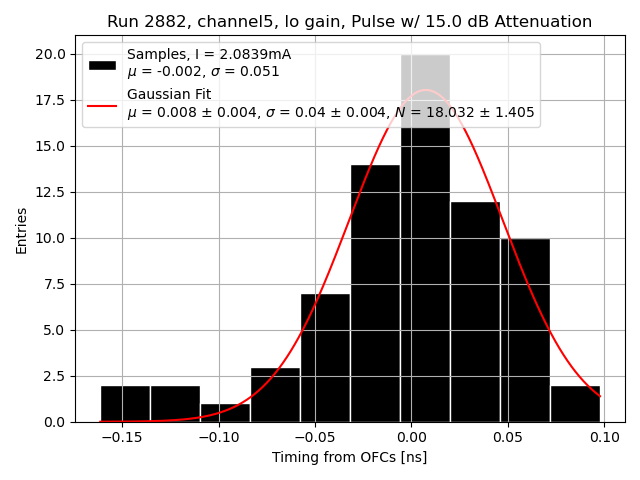

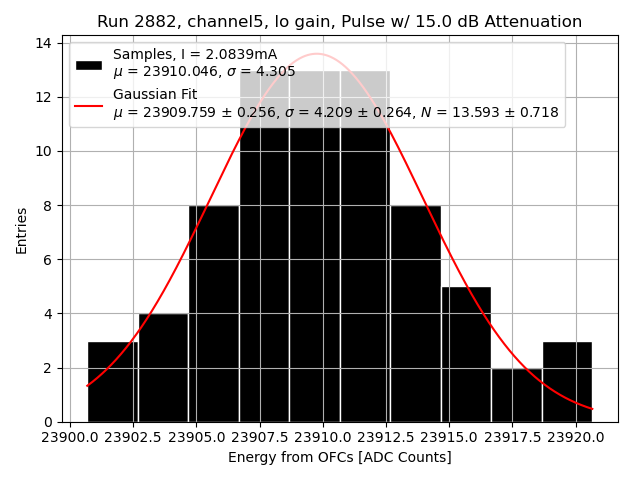

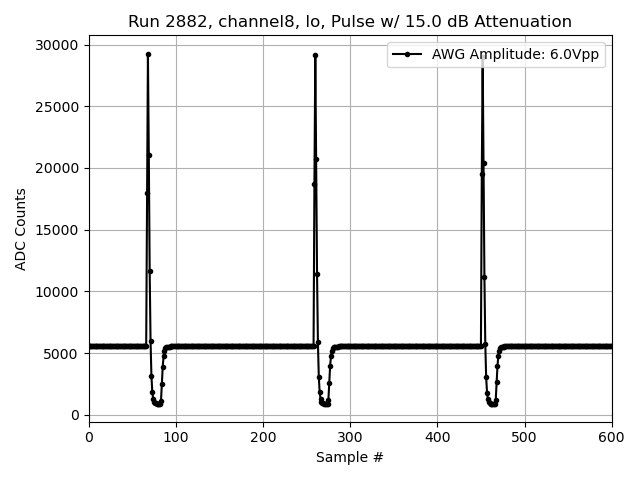

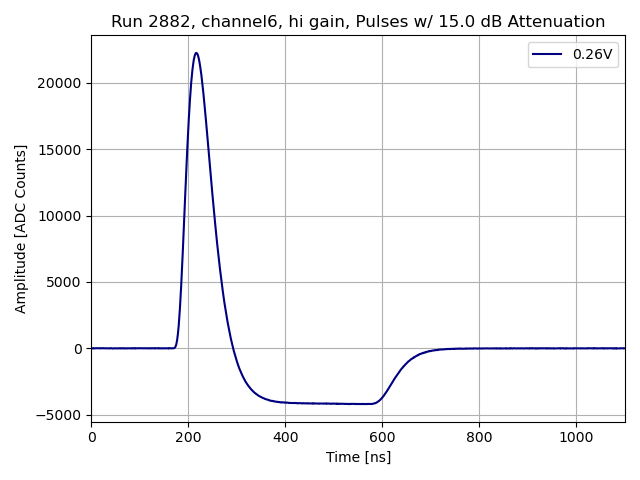

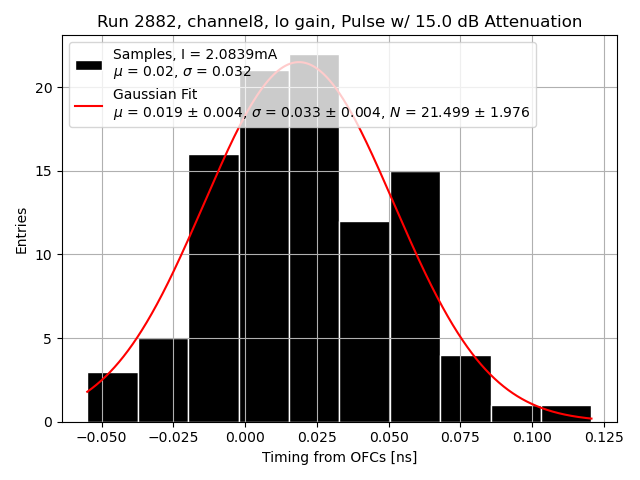

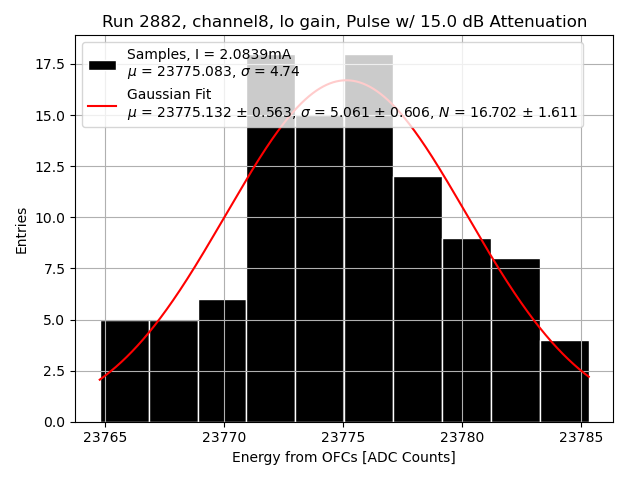

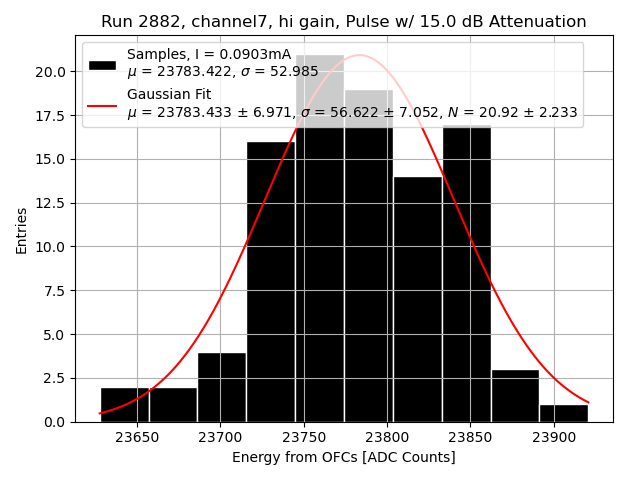

Raw Pulse Data (all measurements) Average interleaved pulse train Energy from OFCs Timing from OFCs
Channel 5
Channel 6
Channel 7
Channel 8
