Per-chip Measurements

ASIC 671

Power Supply Measurements

Pre/Post Config Voltage Current
pre 4.0 1.7760
pre 8.0 0.4057
post 4.0 2.6540
post 8.0 0.4064

Serializer Test

channel1 pass
channel2 pass
channel3 pass
channel4 pass
channel5 pass
channel6 pass
channel7 pass
channel8 pass

Clock Scan

Clock scan pass fraction = 0.4375

Before Edge Count (CP40) 1024 1024 1024 1024 1024 1024 1024 1024 1024 1024 1024 648 1024 1024 1024 1024
After Edge Count (CP40) 1024 1024 1024 0 0 0 0 0 0 0 1004 1024 1024 1024 1024 1024
Before Edge Count(CP80) 1024 1024 1024 1024 1024 1024 1024 1024 1024 -1 -1 -1 1024 1024 1024 1024
After Edge Count (CP80) 1024 1024 1024 1024 1024 1024 1024 1024 1024 -1 -1 -1 1024 1024 1024 1024
lpGBT Phase Ch1 10 10 10 11 11 -1 -1 -1 11 -1 10 10 10 10 10 10
lpGBT Phase Ch2 10 10 10 11 11 11 11 11 11 11 -1 10 10 10 10 10
lpGBT Phase Ch3 10 10 10 11 11 -1 -1 -1 11 -1 10 10 10 10 10 10
lpGBT Phase Ch4 10 10 10 11 11 -1 -1 -1 11 -1 -1 10 10 10 10 10
lpGBT Phase Ch5 10 10 10 11 11 11 11 11 11 11 11 10 10 10 10 10
lpGBT Phase Ch6 10 10 10 11 11 11 11 11 11 11 -1 10 10 10 10 10
lpGBT Phase Ch7 10 10 10 11 11 11 11 11 11 -1 -1 -1 10 10 10 10
lpGBT Phase Ch8 10 10 10 11 11 11 11 11 11 11 11 10 10 10 10 10

Pedestal Results

ASIC Channel Mean Baseline RMS Run

5 MHz Sine Results

ASIC Channel Run meanENOB mean SFDR mean SNR mean SINAD

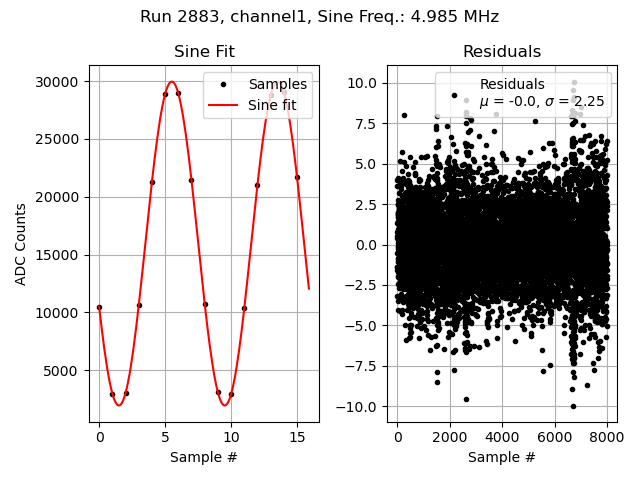

671 channel1 2883 11.871063 84.828115 73.821645 73.223802
671 channel2 2883 10.953071 84.855229 67.847926 67.697487

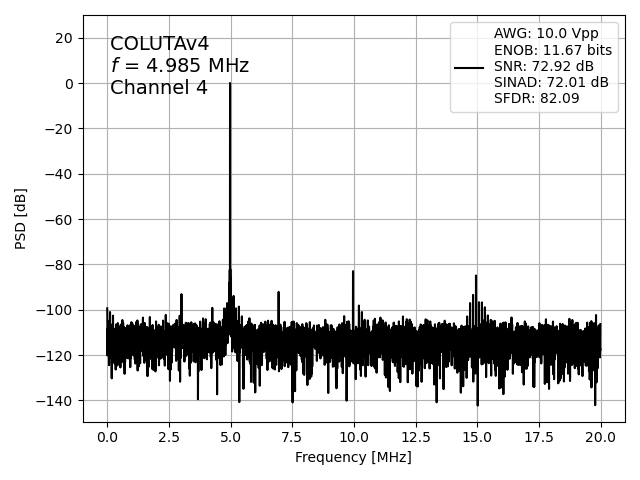

671 channel4 2883 11.718225 82.574266 73.101224 72.303716

Pulse Results

Channel ENERGY RMS from OFCs ENERGY RMS from peak Measurements Run TIMING dist mean TIMING dist std a_i b_i mean ENERGY from OFCs mean ENERGY from peak

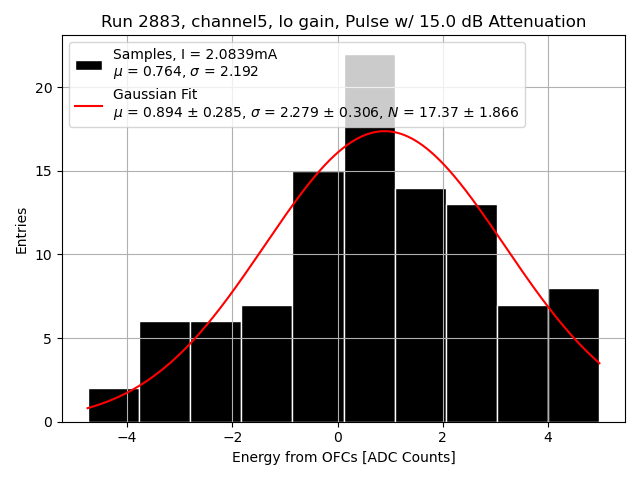

channel5 2.19173 - - 2883 1.66762 2.19380 [0.19895, -0.51769, 0.73268, 0.49877, -0.35168] [0.59318, -1.08919, -0.21711, 2.23064, -0.19401] 0.76350 -

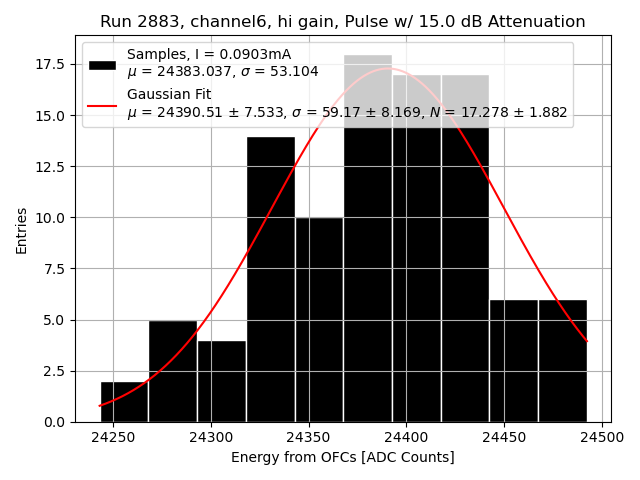

channel6 53.10441 - - 2883 -0.00002 0.09010 [0.18441, 0.27427, 0.59082, 0.31919, 0.29266] [8.4404, -26.68758, 7.06271, 5.49078, 5.3094] 24383.03720 -

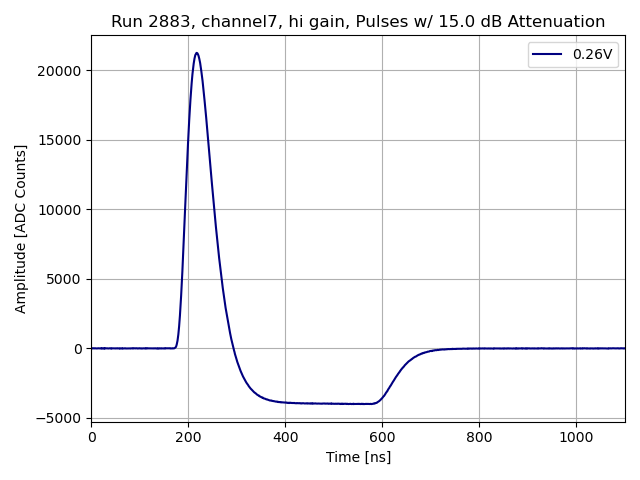

channel7 52.47767 - - 2883 0.26680 0.07297 [0.18441, 0.27427, 0.59082, 0.31919, 0.29266] [8.4404, -26.68758, 7.06271, 5.49078, 5.3094] 24112.21183 -

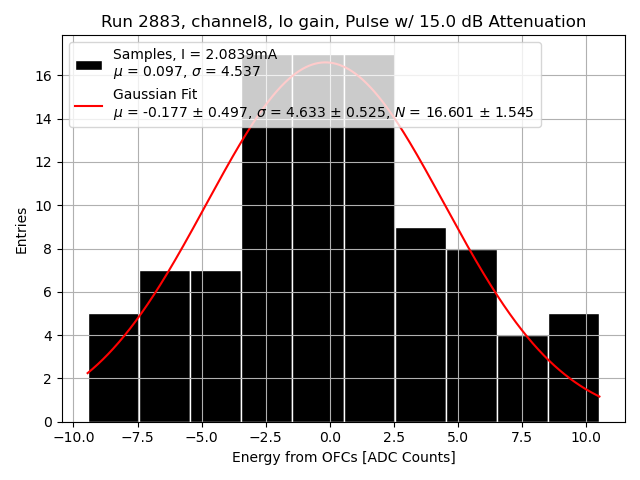

channel8 4.53727 - - 2883 1.28245 2.47703 [0.19895, -0.51769, 0.73268, 0.49877, -0.35168] [0.59318, -1.08919, -0.21711, 2.23064, -0.19401] 0.09667 -

SAR calib vals

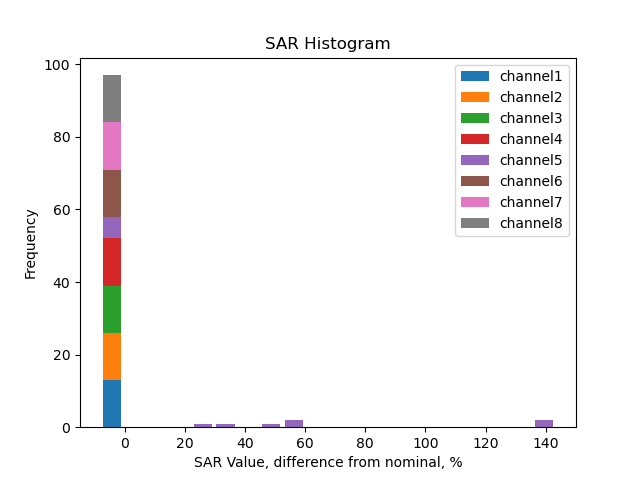

channel1 3310.0 1891.56 946.28 592.13 355.33 237.13 118.15 204.62 117.51 58.45 29.44 21.99 14.80 9.35 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3310.0 1890.75 946.62 592.17 355.40 237.30 118.23 203.87 117.07 58.16 29.56 21.90 14.61 8.92 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3310.0 1890.69 946.66 592.23 355.62 237.38 118.34 200.65 115.26 57.34 28.80 21.20 14.28 8.94 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3310.0 1891.07 946.68 592.21 355.29 237.29 118.14 202.55 116.36 57.97 29.34 22.07 14.78 9.29 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3310.0 1892.81 945.98 592.25 355.51 237.76 117.80 329.93 184.96 91.35 39.46 54.43 19.17 22.82 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3310.0 1891.28 946.78 592.23 355.48 237.25 118.19 203.83 117.06 58.34 29.51 21.94 14.73 9.23 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3310.0 1891.38 946.47 592.19 355.38 237.31 118.08 200.81 115.36 57.39 28.92 21.28 14.54 9.21 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3310.0 1891.53 946.60 592.55 355.44 237.27 118.16 202.92 116.44 57.84 29.35 21.46 14.23 8.97 6.0 4.0 2.0 1.0 0.5 0.25

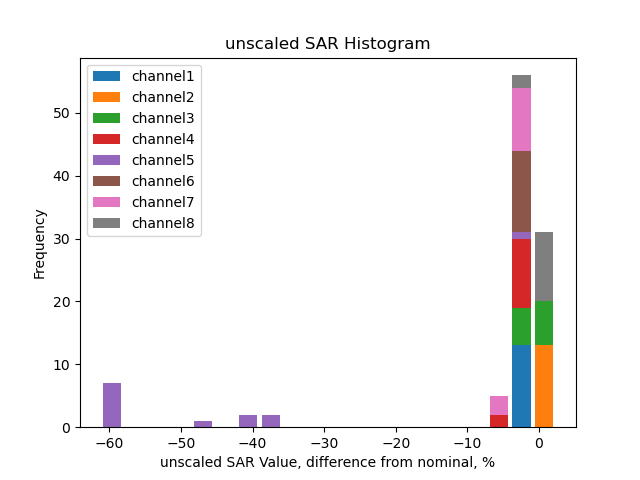

Unscaled SAR calib vals

channel1 3540.59 2023.34 1012.20 633.38 380.08 253.65 126.38 218.87 125.70 62.52 31.49 23.52 15.83 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3711.64 2120.18 1061.48 664.03 398.52 266.09 132.58 228.61 131.27 65.22 33.15 24.56 16.38 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3700.53 2113.76 1058.35 662.10 397.58 265.39 132.30 224.32 128.86 64.11 32.20 23.70 15.97 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3564.64 2036.55 1019.51 637.77 382.62 255.54 127.23 218.13 125.31 62.43 31.60 23.77 15.92 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel5 1450.48 829.45 414.54 259.53 155.79 104.19 51.62 144.58 81.05 40.03 17.29 23.85 8.40 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3587.95 2050.10 1026.28 641.96 385.33 257.17 128.11 220.95 126.89 63.24 31.99 23.78 15.97 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3594.76 2054.10 1027.90 643.14 385.95 257.73 128.24 218.09 125.28 62.33 31.41 23.11 15.79 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3691.43 2109.50 1055.68 660.83 396.40 264.61 131.78 226.30 129.86 64.51 32.73 23.93 15.87 10.0 6.0 4.0 2.0 1.0 0.5 0.25

Mdac calib vals

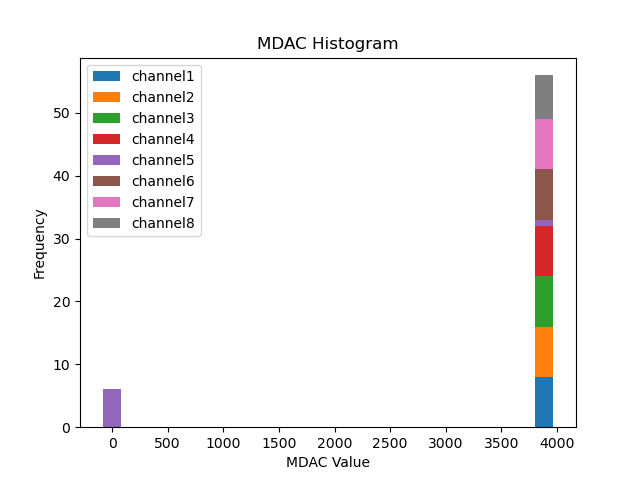

channel1 4026.76 4028.64 4028.70 4028.27 4029.78 4028.04 4027.65 4026.91
channel2 4004.13 4005.63 4006.79 4005.57 4006.51 4004.07 4003.53 4002.45
channel3 4015.77 4018.08 4017.20 4018.19 4018.92 4017.15 4017.51 4015.36
channel4 4016.03 4017.85 4018.70 4018.42 4019.15 4017.03 4016.80 4014.15
channel5 4091.87 -4.02 -3.93 -4.03 -1.14 -3.94 -3.94 -3.44
channel6 3984.23 3986.58 3987.30 3985.89 3988.96 3986.54 3985.48 3984.03
channel7 3989.53 3991.82 3991.92 3993.08 3993.35 3991.70 3991.21 3989.59
channel8 3937.28 3938.72 3938.72 3938.59 3940.20 3938.28 3938.87 3936.73

Unscaled Mdac calib vals

channel1 -69.24 4028.64 4028.70 4028.27 4029.78 4028.04 4027.65 4026.91
channel2 -91.87 4005.63 4006.79 4005.57 4006.51 4004.07 4003.53 4002.45
channel3 -80.23 4018.08 4017.20 4018.19 4018.92 4017.15 4017.51 4015.36
channel4 -79.97 4017.85 4018.70 4018.42 4019.15 4017.03 4016.80 4014.15
channel5 -4.13 -4.02 -3.93 -4.03 -1.14 -3.94 -3.94 -3.44
channel6 -111.77 3986.58 3987.30 3985.89 3988.96 3986.54 3985.48 3984.03
channel7 -106.47 3991.82 3991.92 3993.08 3993.35 3991.70 3991.21 3989.59
channel8 -158.72 3938.72 3938.72 3938.59 3940.20 3938.28 3938.87 3936.73

(click on a plot to zoom...)

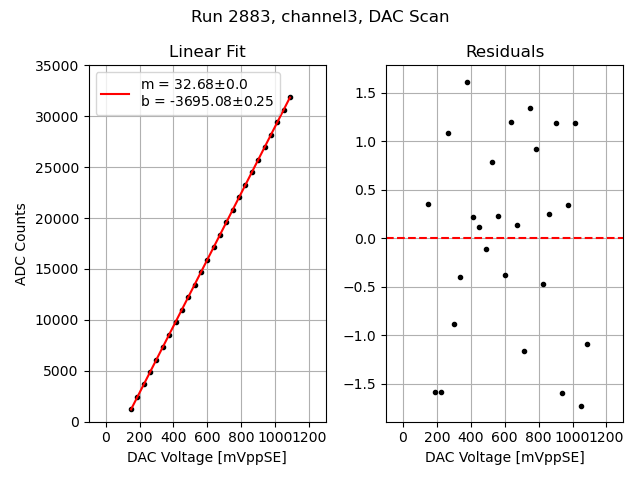

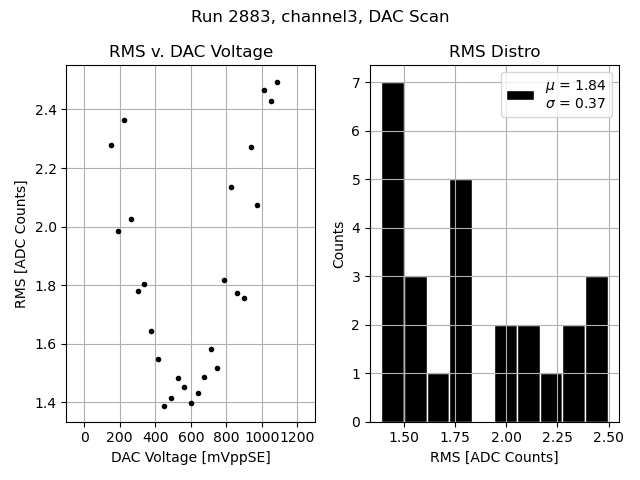

Pedestal Distribution DAC Linearity and Residuals DAC RMS DAC DNL
Channel 3

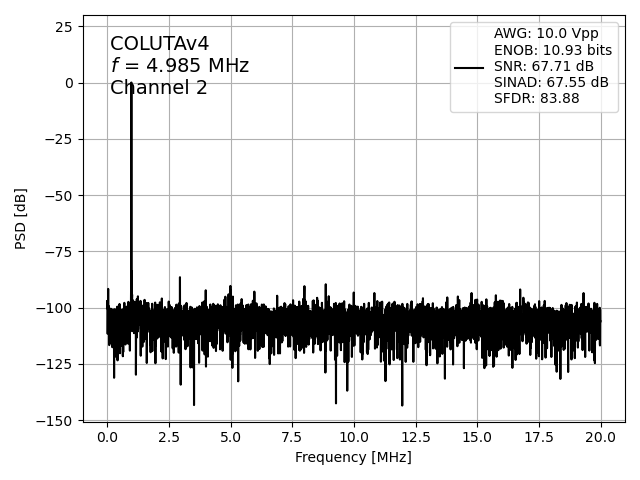

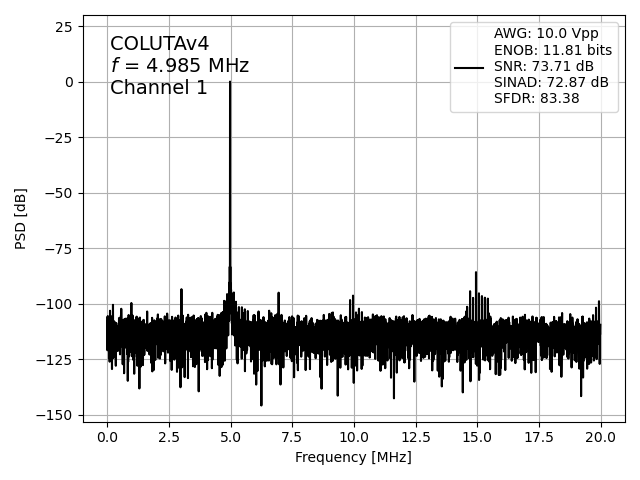

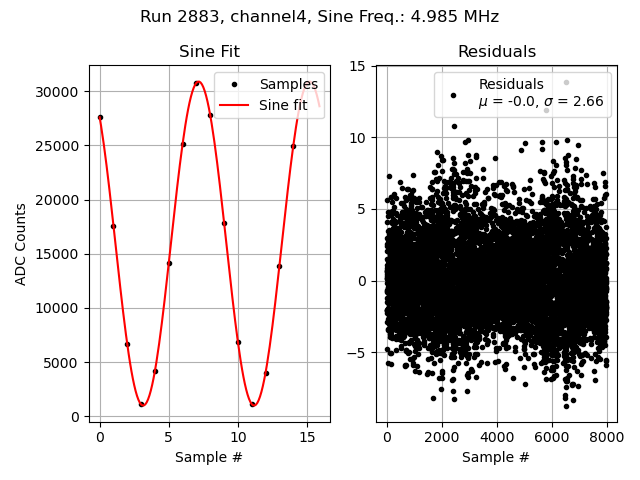

Pedestal Distribution Raw Sine Samples Sine FFT Sine Fitted
Channel 1
Channel 2
Channel 4

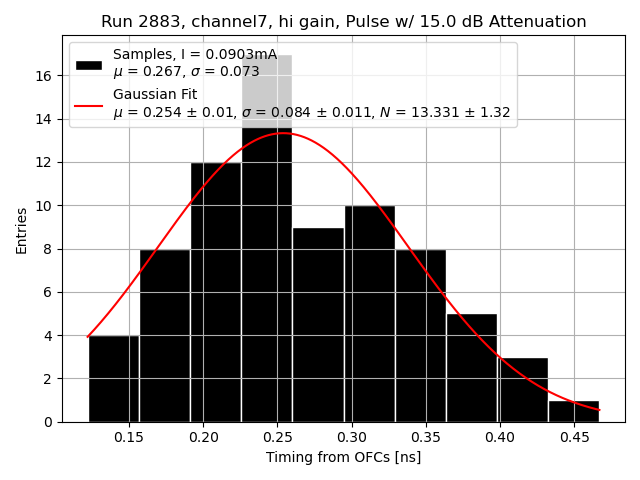

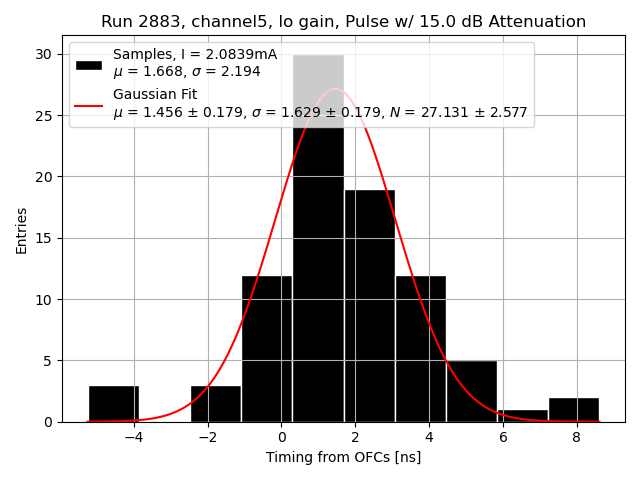

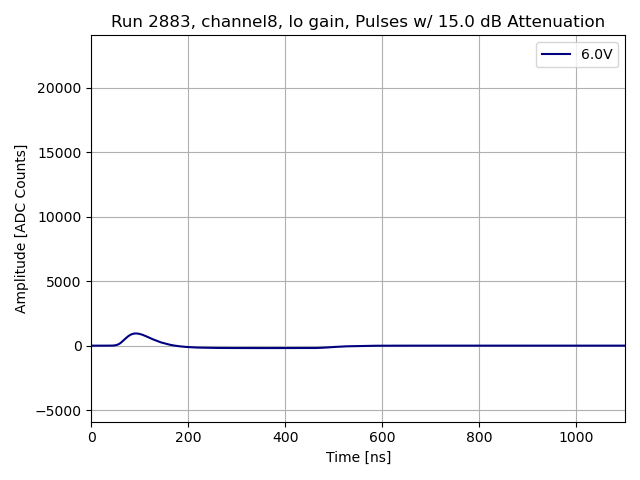

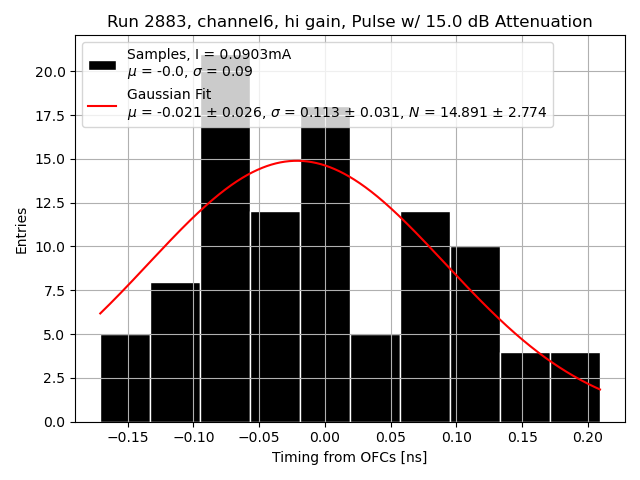

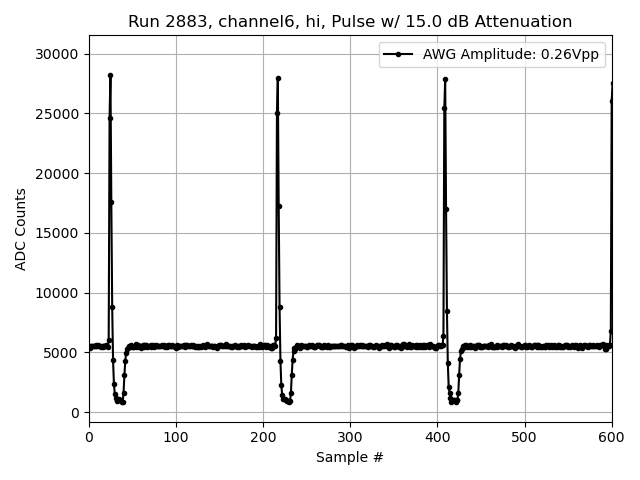

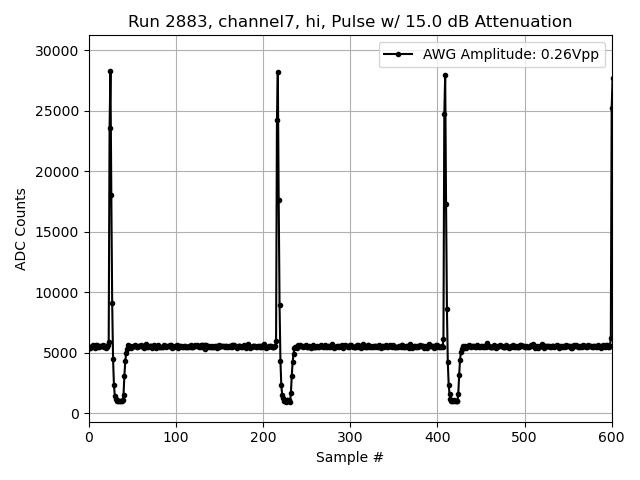

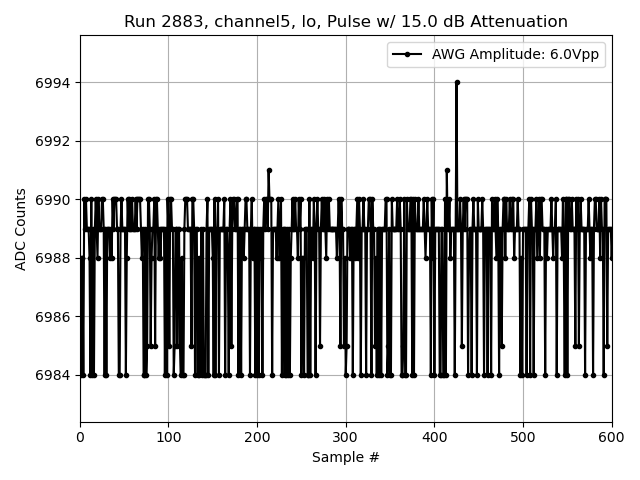

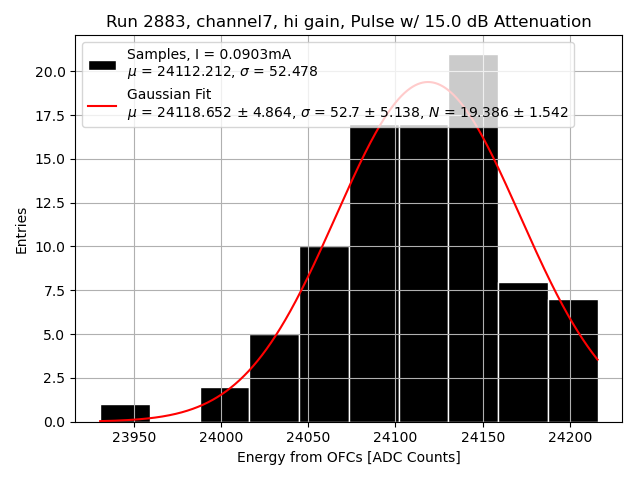

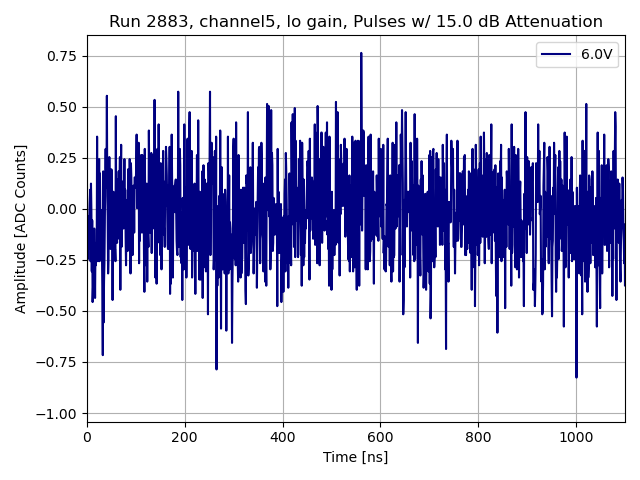

Raw Pulse Data (all measurements) Average interleaved pulse train Energy from OFCs Timing from OFCs
