Per-chip Measurements

ASIC 694

Power Supply Measurements

Pre/Post Config Voltage Current
pre 4.0 2.1440
pre 8.0 0.4058
post 4.0 2.6760
post 8.0 0.4066

Serializer Test

channel1 pass
channel2 pass
channel3 pass
channel4 pass
channel5 pass
channel6 pass
channel7 pass
channel8 pass

Clock Scan

Clock scan pass fraction = 0.4375

Before Edge Count (CP40) 1024 1024 1024 1024 1024 1024 1024 1024 1024 1024 -1 -1 1024 1024 1024 1024
After Edge Count (CP40) 1024 1024 1024 0 0 0 0 0 0 0 -1 -1 1024 1024 1024 1024
Before Edge Count(CP80) 1024 1024 1024 1024 1024 -1 -1 -1 1024 -1 -1 -1 1024 1024 1024 1024
After Edge Count (CP80) 1024 1024 1024 1024 1024 -1 -1 -1 1024 -1 -1 -1 1024 1024 1024 1024
lpGBT Phase Ch1 3 3 3 4 4 -1 -1 -1 4 -1 -1 3 3 3 3 3
lpGBT Phase Ch2 3 3 3 4 4 4 4 4 4 4 -1 3 3 3 3 3
lpGBT Phase Ch3 3 3 3 4 4 -1 -1 -1 4 -1 -1 3 3 3 3 3
lpGBT Phase Ch4 3 3 3 4 4 -1 -1 -1 4 -1 -1 3 3 3 3 3
lpGBT Phase Ch5 3 3 3 4 4 4 4 4 4 4 -1 -1 3 3 3 3
lpGBT Phase Ch6 3 3 3 4 4 -1 -1 -1 4 -1 -1 3 3 3 3 3
lpGBT Phase Ch7 3 3 3 4 4 -1 -1 -1 4 -1 -1 -1 3 3 3 3
lpGBT Phase Ch8 3 3 3 4 4 4 4 4 4 4 -1 -1 3 3 3 3

Pedestal Results

ASIC Channel Mean Baseline RMS Run

5 MHz Sine Results

ASIC Channel Run meanENOB mean SFDR mean SNR mean SINAD
694 channel1 2891 11.817281 82.497720 73.731138 72.900030
694 channel2 2891 10.929143 83.045777 67.779516 67.553439
694 channel4 2891 11.858302 84.363179 73.828616 73.146978

Pulse Results

Channel ENERGY RMS from OFCs ENERGY RMS from peak Measurements Run TIMING dist mean TIMING dist std a_i b_i mean ENERGY from OFCs mean ENERGY from peak
channel5 5.47998 - - 2891 0.00001 0.09605 [0.12242, 0.22371, 0.61863, 0.30666, 0.25043] [9.85385, -25.97654, 5.12427, 7.86711, 1.98896] 23929.23600 -
channel6 46.74915 - - 2891 0.00001 0.11515 [0.17953, 0.26357, 0.5893, 0.33008, 0.28873] [7.38473, -26.31423, 5.9176, 5.55361, 5.78561] 23968.63550 -
channel7 42.29991 - - 2891 0.30425 0.09739 [0.17953, 0.26357, 0.5893, 0.33008, 0.28873] [7.38473, -26.31423, 5.9176, 5.55361, 5.78561] 23689.78791 -
channel8 4.42945 - - 2891 0.00533 0.04171 [0.12242, 0.22371, 0.61863, 0.30666, 0.25043] [9.85385, -25.97654, 5.12427, 7.86711, 1.98896] 23700.68408 -

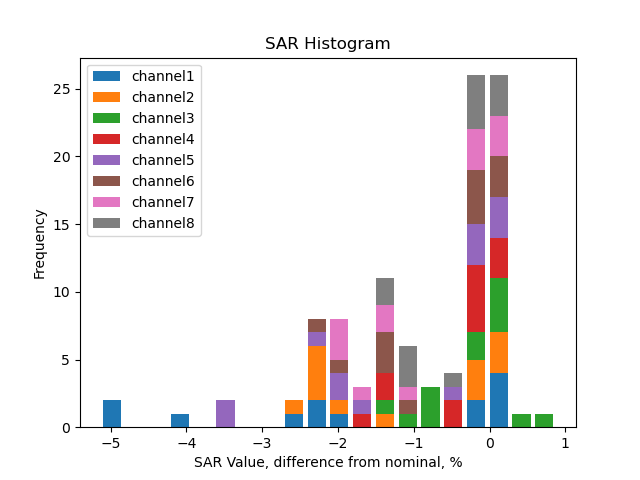

SAR calib vals

channel1 3310.0 1891.88 946.90 592.30 355.40 237.28 118.32 202.32 116.13 57.71 28.93 21.32 14.04 8.78 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3310.0 1891.44 946.68 592.08 355.52 237.30 118.29 202.23 115.98 57.74 29.17 21.68 14.46 9.05 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3310.0 1891.90 946.96 592.17 355.60 237.42 118.24 204.31 117.32 58.52 29.39 22.02 14.86 9.33 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3310.0 1891.60 946.60 592.08 355.48 237.21 118.01 203.96 116.86 58.40 29.52 22.11 14.75 9.24 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3310.0 1891.24 946.46 592.22 355.55 237.17 118.26 203.22 116.56 58.05 29.44 21.72 14.28 8.94 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3310.0 1891.23 946.85 592.17 355.42 237.28 118.18 204.04 117.14 58.32 29.53 21.78 14.60 9.03 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3310.0 1890.86 946.52 592.03 355.36 237.23 118.33 203.22 116.67 58.08 29.22 21.76 14.57 9.15 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3310.0 1891.77 946.53 592.09 355.36 237.18 118.21 204.34 117.26 58.40 29.43 21.94 14.66 9.24 6.0 4.0 2.0 1.0 0.5 0.25

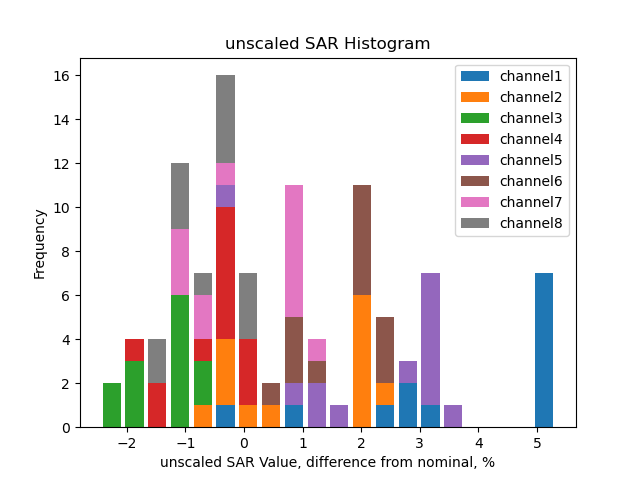

Unscaled SAR calib vals

channel1 3768.16 2153.75 1077.97 674.28 404.59 270.12 134.70 230.32 132.21 65.70 32.93 24.27 15.98 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3656.76 2089.59 1045.86 654.11 392.76 262.16 130.68 223.42 128.13 63.79 32.23 23.95 15.98 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3546.97 2027.35 1014.76 634.56 381.06 254.42 126.71 218.94 125.72 62.71 31.49 23.60 15.92 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3580.73 2046.32 1024.02 640.51 384.55 256.61 127.66 220.64 126.42 63.18 31.93 23.92 15.96 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3700.77 2114.51 1058.20 662.14 397.52 265.17 132.22 227.21 130.32 64.90 32.92 24.28 15.97 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3665.61 2094.41 1048.57 655.79 393.61 262.77 130.88 225.96 129.73 64.59 32.70 24.12 16.17 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3619.26 2067.53 1034.95 647.34 388.56 259.39 129.39 222.21 127.57 63.51 31.95 23.79 15.93 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3581.19 2046.76 1024.08 640.60 384.48 256.61 127.89 221.08 126.87 63.19 31.84 23.74 15.86 10.0 6.0 4.0 2.0 1.0 0.5 0.25

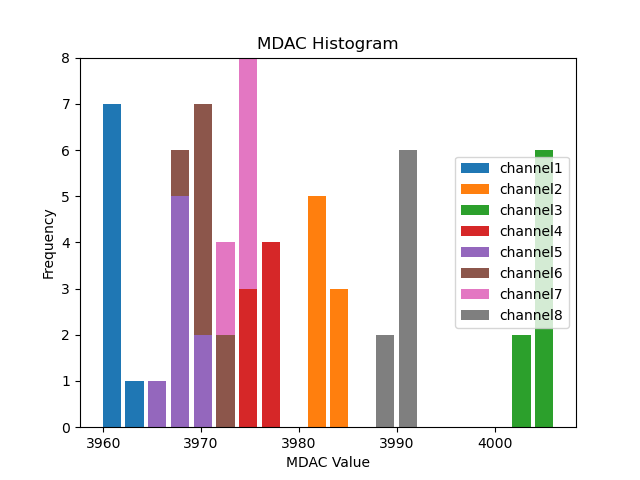

Mdac calib vals

channel1 3960.86 3962.77 3962.20 3962.56 3964.49 3962.32 3961.68 3960.94
channel2 3982.69 3985.05 3983.64 3983.97 3985.96 3984.39 3983.88 3982.75
channel3 4004.56 4006.34 4005.86 4005.87 4007.41 4005.96 4006.04 4004.93
channel4 3975.97 3978.43 3977.92 3977.19 3978.69 3976.99 3976.99 3975.48
channel5 3967.66 3970.68 3969.31 3969.17 3971.78 3970.12 3969.53 3969.01
channel6 3970.13 3972.08 3972.09 3973.18 3973.80 3971.65 3971.63 3970.17
channel7 3973.21 3975.67 3975.63 3976.22 3976.01 3975.63 3976.14 3974.09
channel8 3990.71 3992.20 3991.56 3991.64 3993.01 3991.29 3991.76 3990.09

Unscaled Mdac calib vals

channel1 -135.14 3962.77 3962.20 3962.56 3964.49 3962.32 3961.68 3960.94
channel2 -113.31 3985.05 3983.64 3983.97 3985.96 3984.39 3983.88 3982.75
channel3 -91.44 4006.34 4005.86 4005.87 4007.41 4005.96 4006.04 4004.93
channel4 -120.03 3978.43 3977.92 3977.19 3978.69 3976.99 3976.99 3975.48
channel5 -128.34 3970.68 3969.31 3969.17 3971.78 3970.12 3969.53 3969.01
channel6 -125.87 3972.08 3972.09 3973.18 3973.80 3971.65 3971.63 3970.17
channel7 -122.79 3975.67 3975.63 3976.22 3976.01 3975.63 3976.14 3974.09
channel8 -105.29 3992.20 3991.56 3991.64 3993.01 3991.29 3991.76 3990.09

(click on a plot to zoom...)

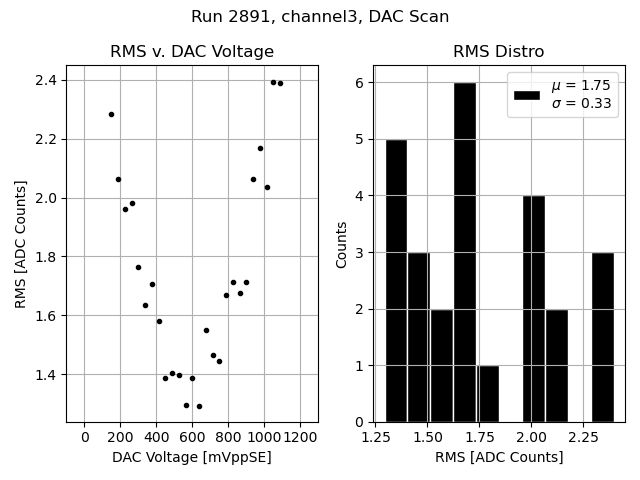

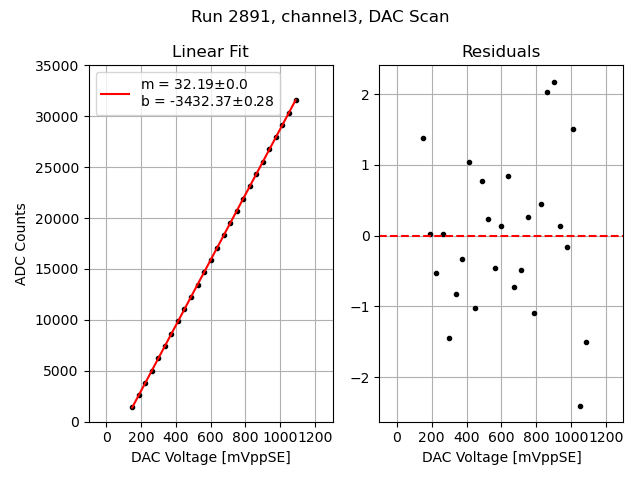

Pedestal Distribution DAC Linearity and Residuals DAC RMS DAC DNL

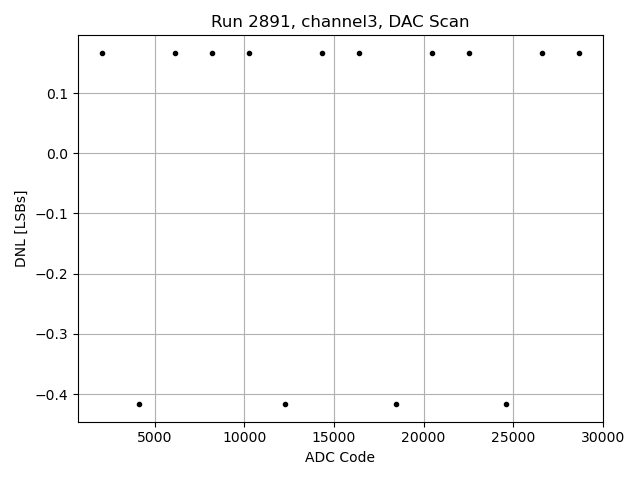

Channel 3

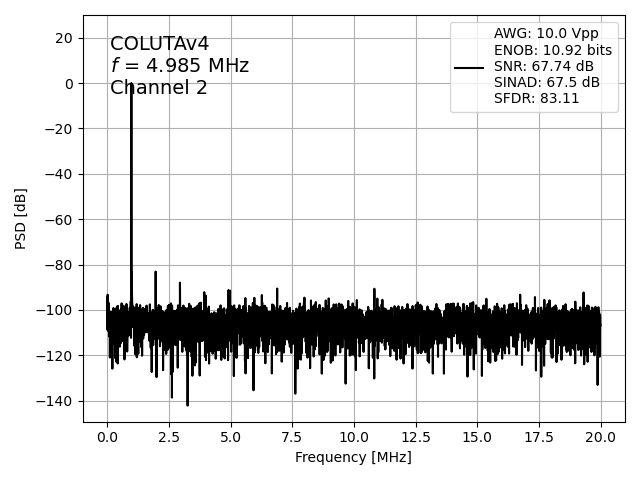

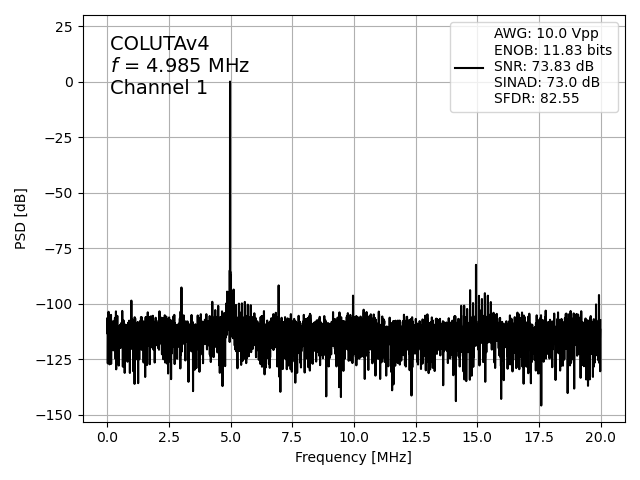

Pedestal Distribution Raw Sine Samples Sine FFT Sine Fitted

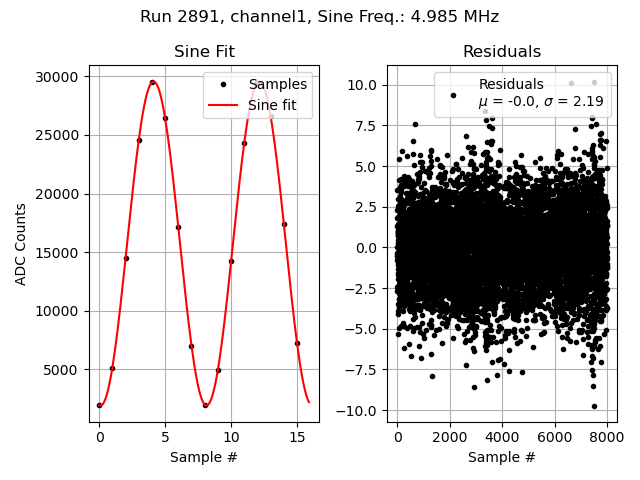

Channel 1
Channel 2

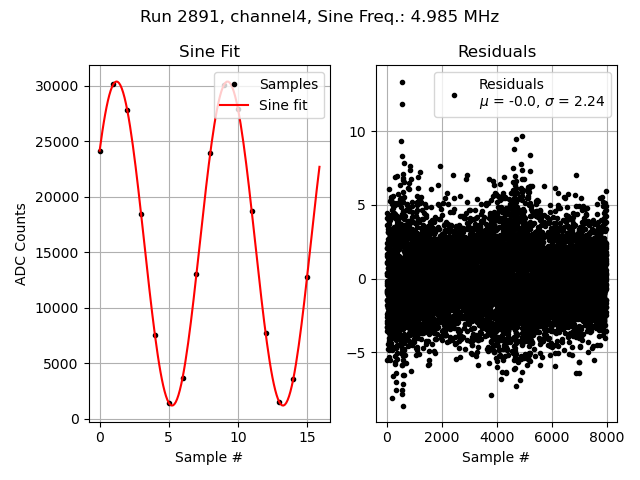

Channel 4

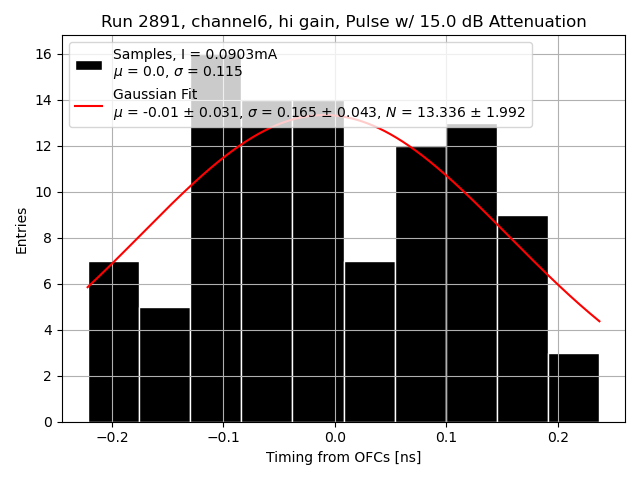

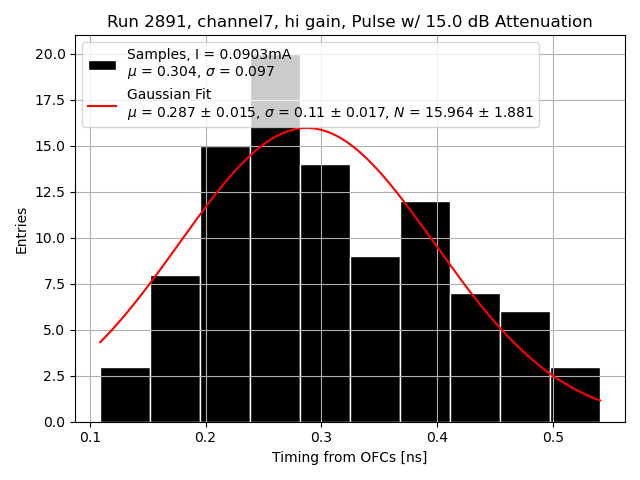

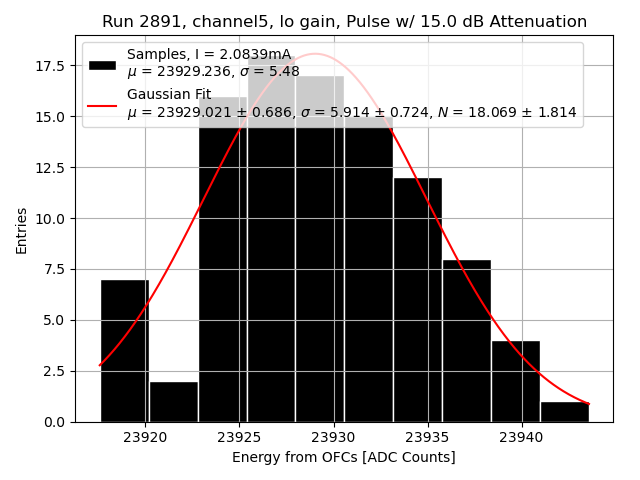

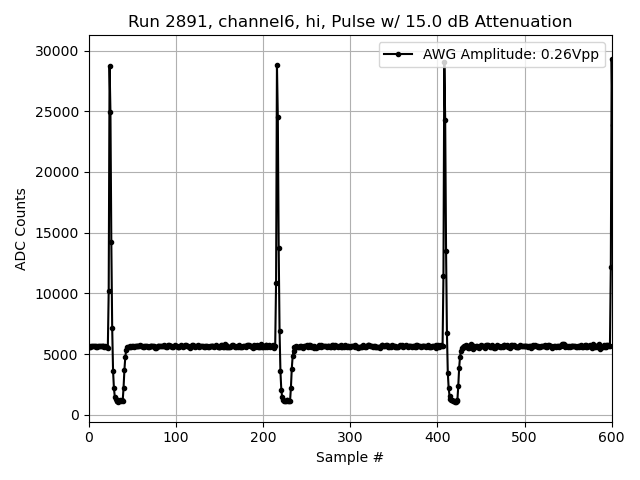

Raw Pulse Data (all measurements) Average interleaved pulse train Energy from OFCs Timing from OFCs

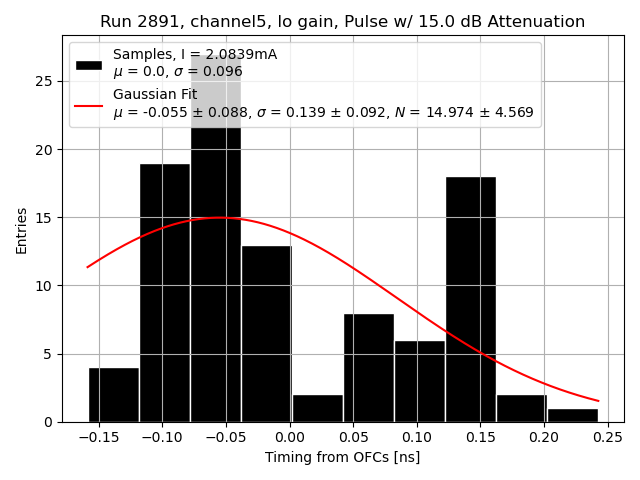

Channel 5

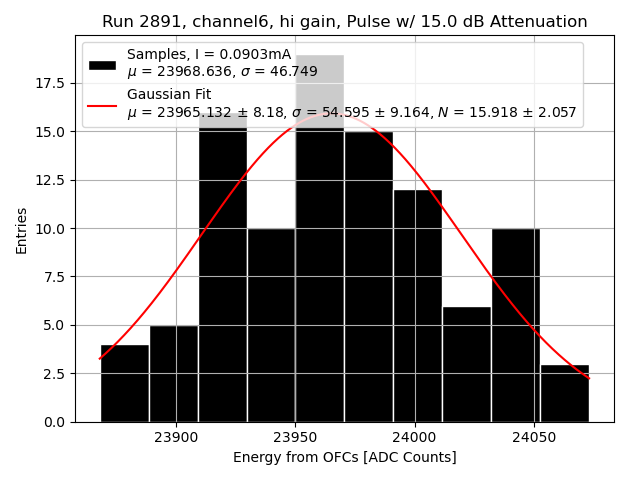

Channel 6

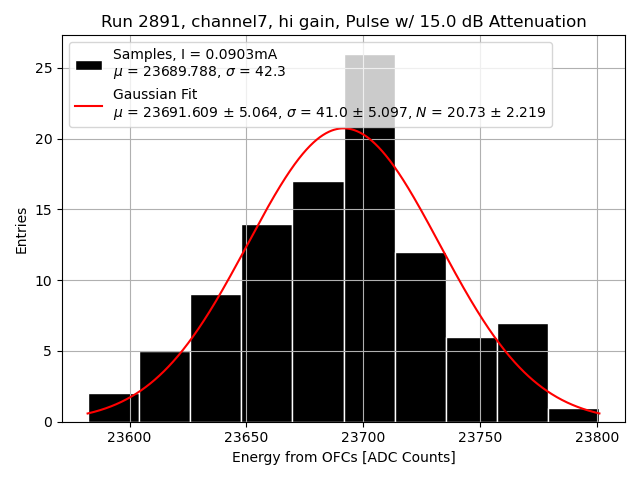

Channel 7

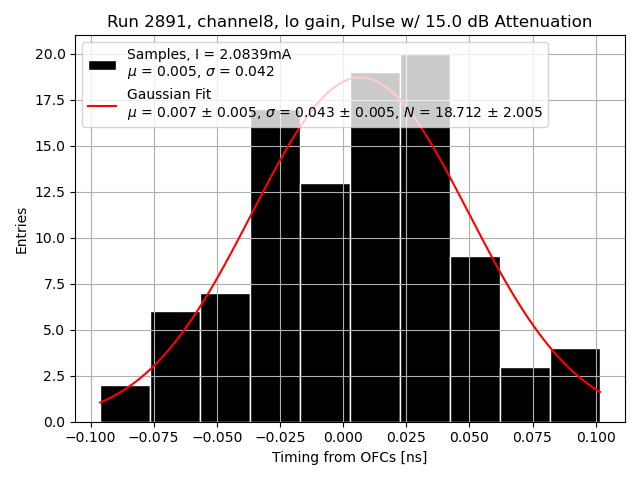

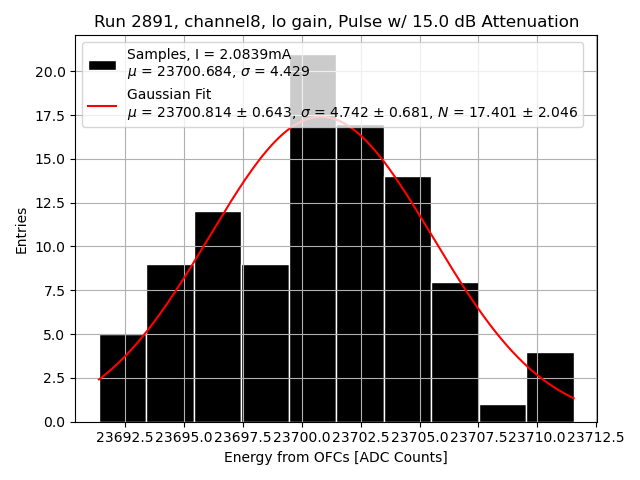

Channel 8
