Per-chip Measurements

ASIC 359

Power Supply Measurements

Pre/Post Config Voltage Current
pre 4.0 2.0140
pre 8.0 0.4063
post 4.0 2.6450
post 8.0 0.4069

Serializer Test

channel1 pass
channel2 pass
channel3 pass
channel4 pass
channel5 pass
channel6 pass
channel7 pass
channel8 pass

Clock Scan

Clock scan pass fraction = 0.4375

Before Edge Count (CP40) 1024 1024 1024 796 1024 1024 1024 1024 1024 1024 -1 -1 1024 1024 1024 1024
After Edge Count (CP40) 1024 1024 1024 1024 0 0 0 0 0 0 -1 -1 1024 1024 1024 1024
Before Edge Count(CP80) 1024 1024 1024 1024 1024 -1 -1 -1 1024 -1 -1 -1 1024 1024 1024 1024
After Edge Count (CP80) 1024 1024 1024 1024 1024 -1 -1 -1 1024 -1 -1 -1 1024 1024 1024 1024
lpGBT Phase Ch1 3 3 3 3 4 -1 4 -1 4 -1 -1 3 3 3 3 3
lpGBT Phase Ch2 3 3 3 3 4 4 4 4 4 4 -1 3 3 3 3 3
lpGBT Phase Ch3 3 3 3 3 4 -1 -1 -1 4 -1 3 3 3 3 3 3
lpGBT Phase Ch4 3 3 3 3 4 -1 -1 -1 4 -1 -1 3 3 3 3 3
lpGBT Phase Ch5 3 3 3 3 4 4 4 4 4 4 -1 3 3 3 3 3
lpGBT Phase Ch6 3 3 3 3 4 -1 -1 -1 4 -1 -1 3 3 3 3 3
lpGBT Phase Ch7 3 3 3 3 4 -1 -1 -1 4 -1 -1 -1 3 3 3 3
lpGBT Phase Ch8 3 3 3 3 4 4 4 4 4 4 -1 -1 3 3 3 3

Pedestal Results

ASIC Channel Mean Baseline RMS Run

5 MHz Sine Results

ASIC Channel Run meanENOB mean SFDR mean SNR mean SINAD
359 channel1 2893 11.864415 84.027624 73.873988 73.183779
359 channel2 2893 10.923739 81.713625 67.777885 67.520906
359 channel4 2893 11.854451 83.846100 73.860397 73.123796

Pulse Results

Channel ENERGY RMS from OFCs ENERGY RMS from peak Measurements Run TIMING dist mean TIMING dist std a_i b_i mean ENERGY from OFCs mean ENERGY from peak
channel5 6.19045 - - 2893 0.00001 0.08913 [0.10165, 0.2133, 0.63742, 0.29093, 0.23894] [10.43584, -26.35104, 5.67047, 7.46444, 1.596] 25212.31700 -
channel6 58.84793 - - 2893 0.00003 0.08958 [0.14884, 0.25293, 0.60168, 0.32648, 0.26812] [7.55292, -26.57591, 5.95324, 5.70686, 5.4839] 25170.71750 -
channel7 47.18517 - - 2893 0.29523 0.06778 [0.14884, 0.25293, 0.60168, 0.32648, 0.26812] [7.55292, -26.57591, 5.95324, 5.70686, 5.4839] 24828.20366 -
channel8 4.65882 - - 2893 0.11117 0.03677 [0.10165, 0.2133, 0.63742, 0.29093, 0.23894] [10.43584, -26.35104, 5.67047, 7.46444, 1.596] 24610.25953 -

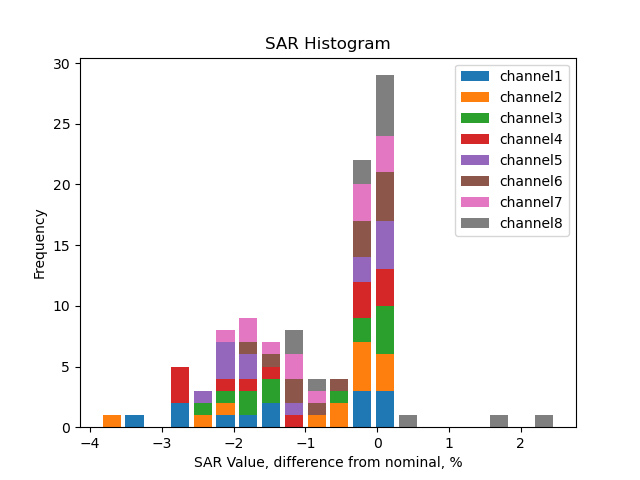

SAR calib vals

channel1 3310.0 1891.43 946.59 592.00 355.50 237.20 118.31 203.10 116.70 58.07 29.12 21.60 14.31 8.99 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3310.0 1891.27 946.61 592.03 355.39 237.31 118.17 205.33 117.87 58.84 29.55 21.75 14.23 9.04 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3310.0 1891.25 946.92 592.17 355.44 237.32 118.31 203.48 116.62 58.16 29.40 21.86 14.48 9.03 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3310.0 1891.09 946.53 591.97 355.26 237.23 118.09 203.67 116.53 57.96 29.25 21.61 14.40 8.99 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3310.0 1891.29 946.78 592.34 355.74 237.35 118.22 202.81 116.42 58.04 29.30 21.72 14.53 9.04 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3310.0 1891.19 946.61 592.20 355.61 237.36 118.26 203.64 116.90 58.27 29.48 21.94 14.69 9.25 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3310.0 1890.74 946.59 592.03 355.43 237.32 118.10 202.84 116.40 58.05 29.31 21.85 14.61 9.13 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3310.0 1891.34 946.77 592.42 355.47 237.29 118.17 204.60 117.37 58.56 29.59 22.27 15.07 9.48 6.0 4.0 2.0 1.0 0.5 0.25

Unscaled SAR calib vals

channel1 3681.34 2103.62 1052.78 658.42 395.38 263.81 131.58 225.88 129.79 64.59 32.39 24.02 15.91 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3660.89 2091.76 1046.96 654.79 393.07 262.47 130.70 227.10 130.37 65.08 32.68 24.06 15.74 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3664.54 2093.82 1048.35 655.60 393.51 262.74 130.98 225.27 129.11 64.39 32.55 24.20 16.03 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3683.42 2104.44 1053.31 658.75 395.34 263.99 131.41 226.65 129.68 64.50 32.55 24.05 16.02 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3660.62 2091.63 1047.07 655.08 393.42 262.49 130.74 224.29 128.75 64.19 32.40 24.02 16.07 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3579.31 2045.06 1023.63 640.38 384.54 256.67 127.88 220.21 126.41 63.01 31.88 23.72 15.89 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3623.88 2070.03 1036.35 648.17 389.13 259.82 129.30 222.07 127.44 63.55 32.09 23.92 16.00 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3490.13 1994.27 998.29 624.66 374.81 250.20 124.60 215.73 123.76 61.75 31.20 23.48 15.89 10.0 6.0 4.0 2.0 1.0 0.5 0.25

Mdac calib vals

channel1 3971.04 3973.67 3972.72 3973.55 3974.86 3973.12 3972.66 3972.09
channel2 3972.28 3974.04 3973.77 3974.01 3975.95 3973.22 3972.87 3972.41
channel3 4028.37 4030.00 4029.10 4028.05 4029.01 4027.74 4027.37 4026.24
channel4 4015.22 4017.35 4017.02 4016.71 4018.22 4016.81 4016.61 4015.04
channel5 4218.98 4221.35 4220.87 4220.08 4222.93 4221.82 4221.69 4219.72
channel6 4170.73 4172.55 4172.72 4173.83 4175.70 4173.12 4173.25 4172.05
channel7 4154.63 4157.26 4157.11 4157.86 4158.36 4156.76 4156.40 4155.19
channel8 4141.59 4144.53 4143.51 4143.50 4146.17 4143.90 4143.88 4140.25

Unscaled Mdac calib vals

channel1 -124.96 3973.67 3972.72 3973.55 3974.86 3973.12 3972.66 3972.09
channel2 -123.72 3974.04 3973.77 3974.01 3975.95 3973.22 3972.87 3972.41
channel3 -67.63 4030.00 4029.10 4028.05 4029.01 4027.74 4027.37 4026.24
channel4 -80.78 4017.35 4017.02 4016.71 4018.22 4016.81 4016.61 4015.04
channel5 122.98 4221.35 4220.87 4220.08 4222.93 4221.82 4221.69 4219.72
channel6 74.73 4172.55 4172.72 4173.83 4175.70 4173.12 4173.25 4172.05
channel7 58.63 4157.26 4157.11 4157.86 4158.36 4156.76 4156.40 4155.19
channel8 45.59 4144.53 4143.51 4143.50 4146.17 4143.90 4143.88 4140.25

(click on a plot to zoom...)

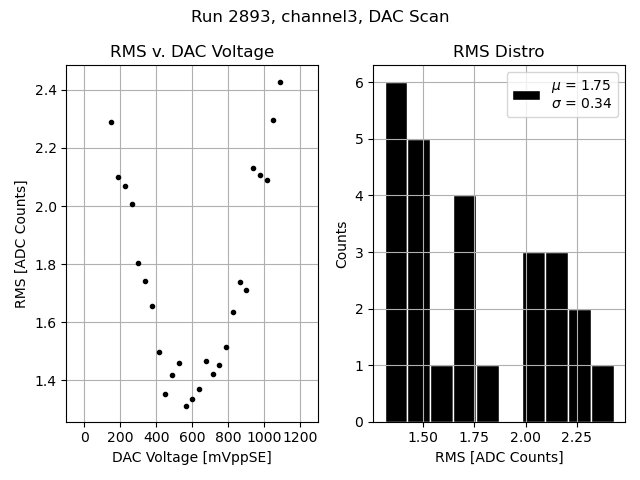

Pedestal Distribution DAC Linearity and Residuals DAC RMS DAC DNL
Channel 3

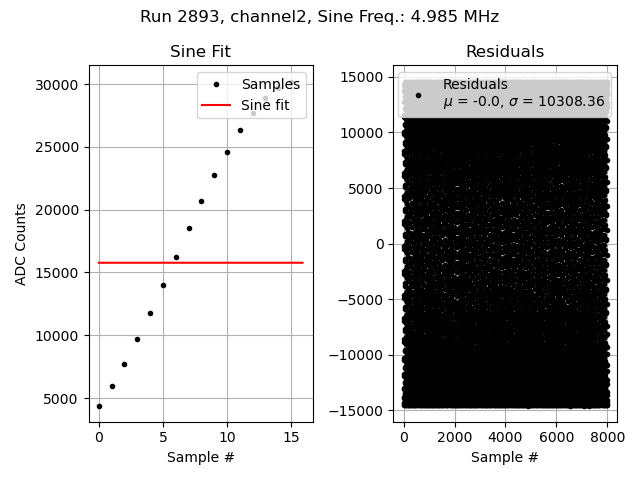

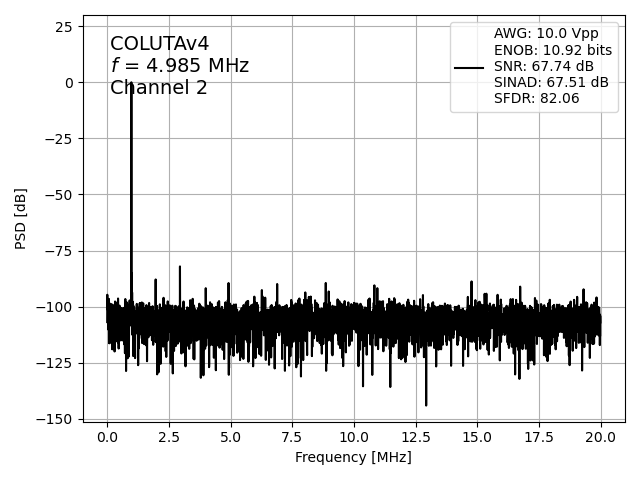

Pedestal Distribution Raw Sine Samples Sine FFT Sine Fitted
Channel 1
Channel 2
Channel 4

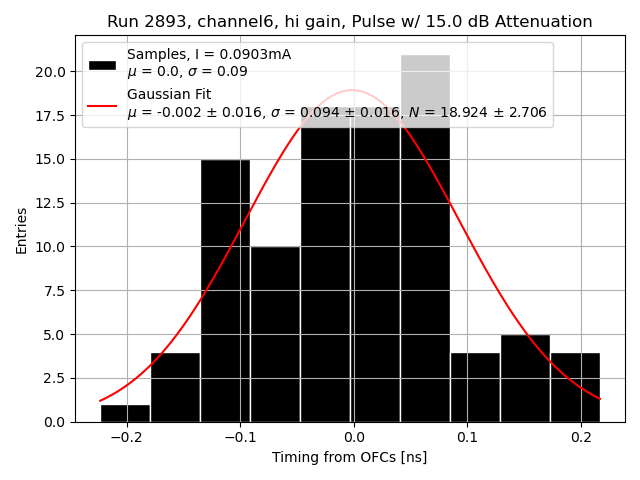

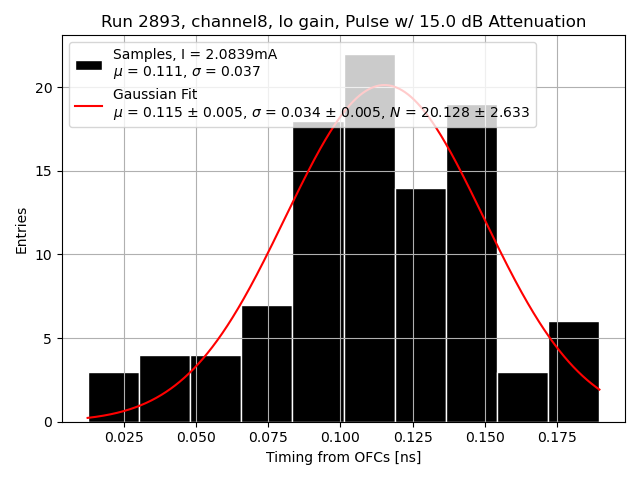

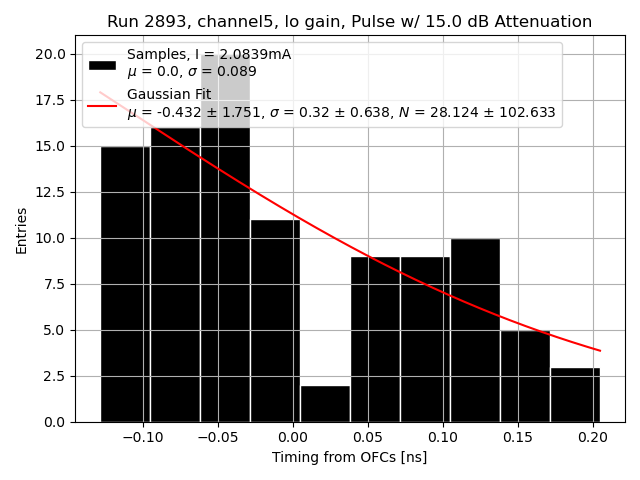

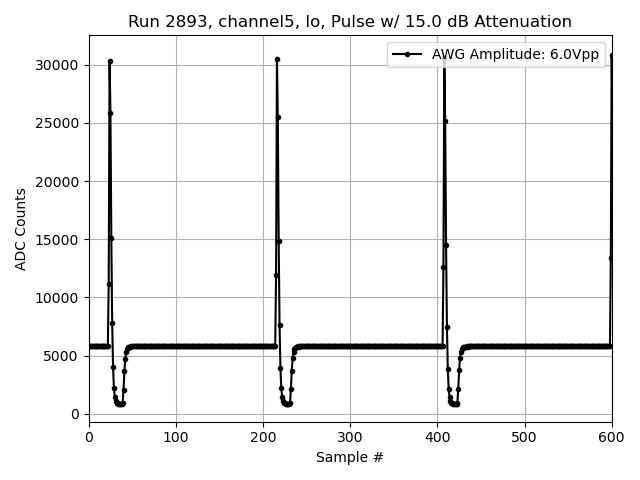

Raw Pulse Data (all measurements) Average interleaved pulse train Energy from OFCs Timing from OFCs
Channel 5
Channel 6
Channel 7
Channel 8
