Per-chip Measurements

ASIC 663

Power Supply Measurements

Pre/Post Config Voltage Current
pre 4.0 1.9190
pre 8.0 0.4066
post 4.0 2.6290
post 8.0 0.4074

Serializer Test

channel1 pass
channel2 pass
channel3 pass
channel4 pass
channel5 pass
channel6 pass
channel7 pass
channel8 pass

Clock Scan

Clock scan pass fraction = 0.5

Before Edge Count (CP40) 1024 1024 1024 1024 1024 1024 1024 1024 1024 1024 -1 1024 1024 1024 1024 1024
After Edge Count (CP40) 1024 1024 1024 0 0 0 0 0 0 266 -1 1024 1024 1024 1024 1024
Before Edge Count(CP80) 1024 1024 1024 1024 1024 -1 -1 -1 1024 -1 -1 1024 1024 1024 1024 1024
After Edge Count (CP80) 1024 1024 1024 1024 1024 -1 -1 -1 1024 -1 -1 1024 1024 1024 1024 1024
lpGBT Phase Ch1 5 5 5 6 6 -1 -1 -1 6 -1 5 5 5 5 5 5
lpGBT Phase Ch2 5 5 5 6 6 -1 -1 -1 6 -1 -1 5 5 5 5 5
lpGBT Phase Ch3 5 5 5 6 6 -1 -1 -1 6 -1 5 5 5 5 5 5
lpGBT Phase Ch4 5 5 5 6 6 -1 -1 -1 6 -1 5 5 5 5 5 5
lpGBT Phase Ch5 5 5 5 6 6 6 6 6 6 6 -1 5 5 5 5 5
lpGBT Phase Ch6 5 5 5 6 6 -1 -1 -1 6 -1 -1 5 5 5 5 5
lpGBT Phase Ch7 5 5 5 6 6 -1 -1 -1 6 -1 -1 5 5 5 5 5
lpGBT Phase Ch8 5 5 5 6 6 6 6 6 6 6 -1 5 5 5 5 5

Pedestal Results

ASIC Channel Mean Baseline RMS Run

5 MHz Sine Results

ASIC Channel Run meanENOB mean SFDR mean SNR mean SINAD
663 channel1 2895 11.859947 83.205343 73.947839 73.156884
663 channel2 2895 10.924878 80.910569 67.835883 67.527768
663 channel4 2895 11.806938 83.878935 73.517774 72.837764

Pulse Results

Channel ENERGY RMS from OFCs ENERGY RMS from peak Measurements Run TIMING dist mean TIMING dist std a_i b_i mean ENERGY from OFCs mean ENERGY from peak
channel5 5.09832 - - 2895 0.00000 0.03995 [0.08648, 0.21329, 0.63997, 0.29195, 0.22722] [10.15968, -26.19732, 6.07288, 6.94429, 2.31806] 24481.74550 -
channel6 43.37678 - - 2895 0.00003 0.08431 [0.16232, 0.25344, 0.5931, 0.3343, 0.27849] [6.66543, -26.31632, 6.44649, 4.77429, 7.17217] 24595.19103 -
channel7 48.76680 - - 2895 0.28683 0.08513 [0.16232, 0.25344, 0.5931, 0.3343, 0.27849] [6.66543, -26.31632, 6.44649, 4.77429, 7.17217] 24167.37864 -
channel8 4.32767 - - 2895 -0.01601 0.04733 [0.08648, 0.21329, 0.63997, 0.29195, 0.22722] [10.15968, -26.19732, 6.07288, 6.94429, 2.31806] 24316.04257 -

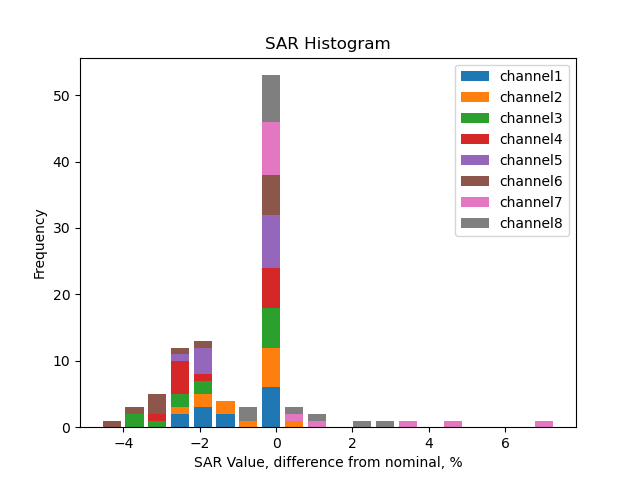

SAR calib vals

channel1 3310.0 1891.82 946.58 592.16 355.59 237.11 118.21 202.85 116.29 57.96 29.27 21.80 14.58 9.14 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3310.0 1890.99 946.63 591.91 355.55 237.20 118.25 203.08 116.43 57.95 29.32 21.93 14.71 9.28 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3310.0 1891.83 946.68 592.21 355.41 237.30 118.36 202.30 116.05 57.84 29.08 21.46 14.26 8.95 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3310.0 1891.56 946.77 592.21 355.46 237.44 118.14 202.13 115.67 57.73 29.08 21.59 14.41 9.04 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3310.0 1891.40 946.85 592.10 355.66 237.30 118.27 202.62 116.33 58.00 29.09 21.79 14.78 9.27 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3310.0 1890.86 946.62 591.95 355.50 237.24 118.17 200.47 115.09 57.39 28.94 21.21 14.30 9.08 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3310.0 1891.09 946.51 592.23 355.58 237.25 118.13 207.25 118.88 59.32 29.96 23.03 15.48 9.94 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3310.0 1892.06 946.54 592.09 355.27 237.17 118.18 205.59 118.16 58.99 29.83 22.51 15.16 9.54 6.0 4.0 2.0 1.0 0.5 0.25

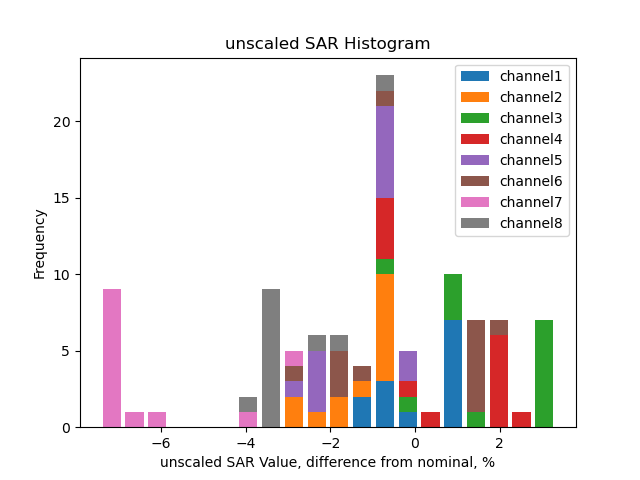

Unscaled SAR calib vals

channel1 3623.07 2070.75 1036.11 648.17 389.22 259.54 129.39 222.04 127.29 63.44 32.04 23.86 15.96 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3566.04 2037.26 1019.85 637.70 383.05 255.55 127.40 218.79 125.44 62.43 31.59 23.63 15.85 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3699.10 2114.22 1057.96 661.83 397.19 265.20 132.27 226.08 129.69 64.64 32.50 23.98 15.94 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3661.65 2092.52 1047.35 655.13 393.22 262.66 130.69 223.60 127.96 63.86 32.17 23.88 15.94 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3571.41 2040.77 1021.63 638.86 383.75 256.04 127.61 218.62 125.52 62.58 31.39 23.51 15.95 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3644.52 2081.96 1042.29 651.77 391.43 261.22 130.11 220.73 126.72 63.19 31.87 23.35 15.75 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3329.59 1902.28 952.11 595.74 357.68 238.65 118.83 208.48 119.58 59.67 30.14 23.17 15.57 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3469.53 1983.25 992.16 620.63 372.39 248.60 123.88 215.50 123.86 61.83 31.27 23.60 15.89 10.0 6.0 4.0 2.0 1.0 0.5 0.25

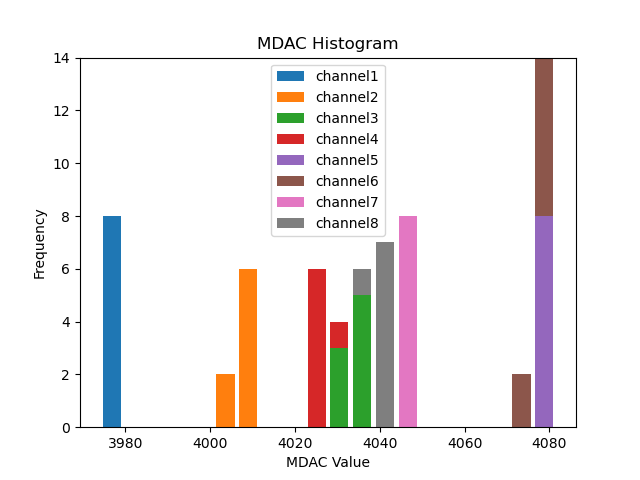

Mdac calib vals

channel1 3978.08 3979.73 3979.06 3979.11 3981.47 3979.51 3978.60 3976.79
channel2 4007.76 4009.64 4010.27 4009.62 4011.15 4009.26 4009.05 4008.00
channel3 4034.60 4036.18 4036.12 4035.17 4037.10 4036.61 4035.97 4035.29
channel4 4028.61 4029.87 4029.35 4029.27 4030.73 4028.61 4028.58 4027.61
channel5 4080.66 4082.66 4082.36 4081.74 4084.16 4082.72 4082.38 4079.25
channel6 4078.70 4079.62 4079.56 4080.54 4082.06 4080.36 4079.82 4078.58
channel7 4048.81 4050.86 4049.14 4049.07 4051.32 4049.99 4048.76 4047.63
channel8 4041.41 4043.17 4042.57 4041.42 4043.35 4042.88 4041.87 4039.69

Unscaled Mdac calib vals

channel1 -117.92 3979.73 3979.06 3979.11 3981.47 3979.51 3978.60 3976.79
channel2 -88.24 4009.64 4010.27 4009.62 4011.15 4009.26 4009.05 4008.00
channel3 -61.40 4036.18 4036.12 4035.17 4037.10 4036.61 4035.97 4035.29
channel4 -67.39 4029.87 4029.35 4029.27 4030.73 4028.61 4028.58 4027.61
channel5 -15.34 4082.66 4082.36 4081.74 4084.16 4082.72 4082.38 4079.25
channel6 -17.30 4079.62 4079.56 4080.54 4082.06 4080.36 4079.82 4078.58
channel7 -47.19 4050.86 4049.14 4049.07 4051.32 4049.99 4048.76 4047.63
channel8 -54.59 4043.17 4042.57 4041.42 4043.35 4042.88 4041.87 4039.69

(click on a plot to zoom...)

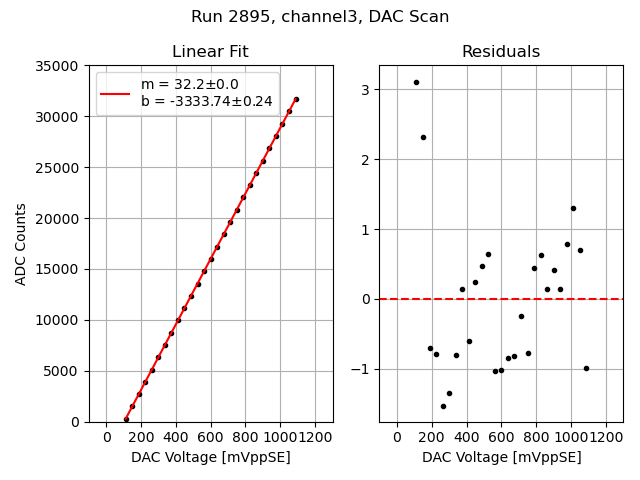

Pedestal Distribution DAC Linearity and Residuals DAC RMS DAC DNL
Channel 3

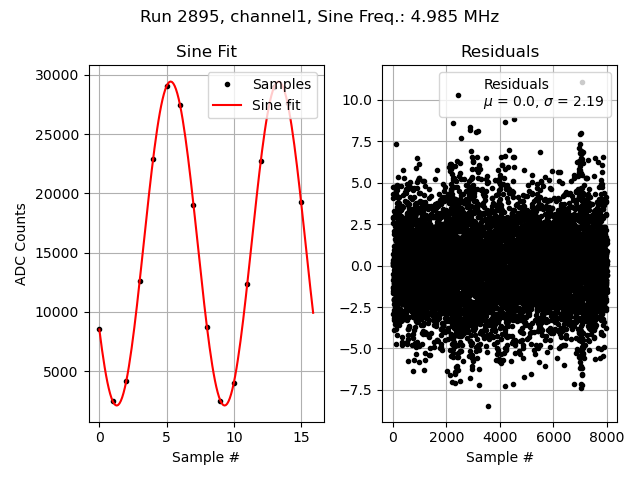

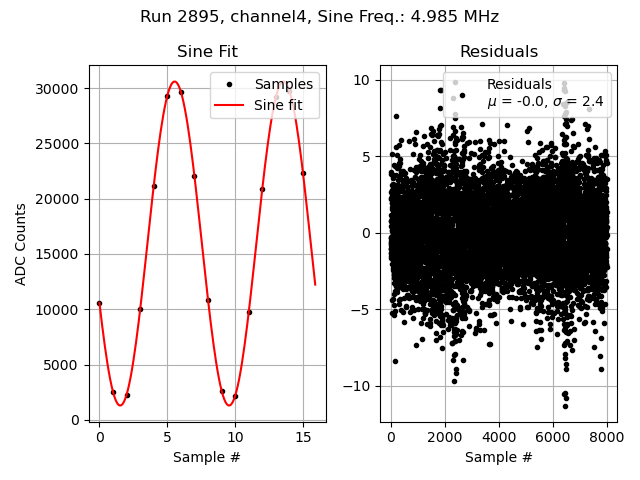

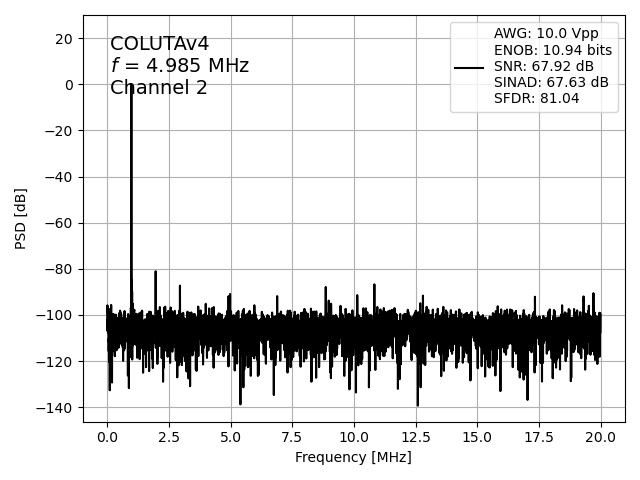

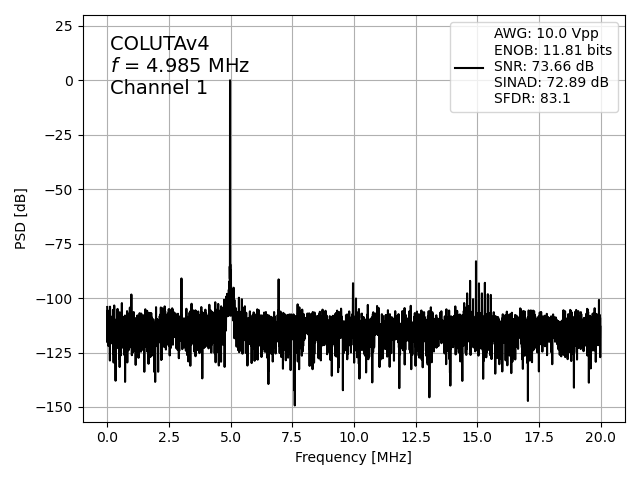

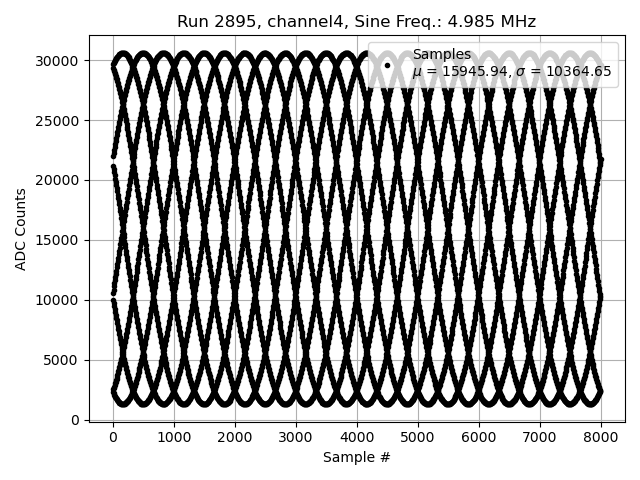

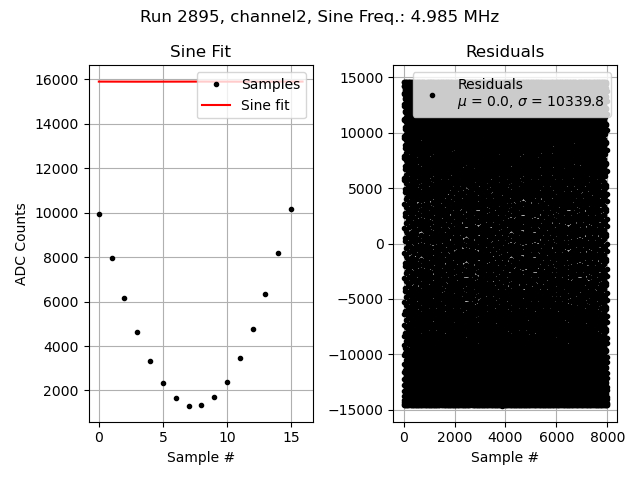

Pedestal Distribution Raw Sine Samples Sine FFT Sine Fitted
Channel 1
Channel 2
Channel 4

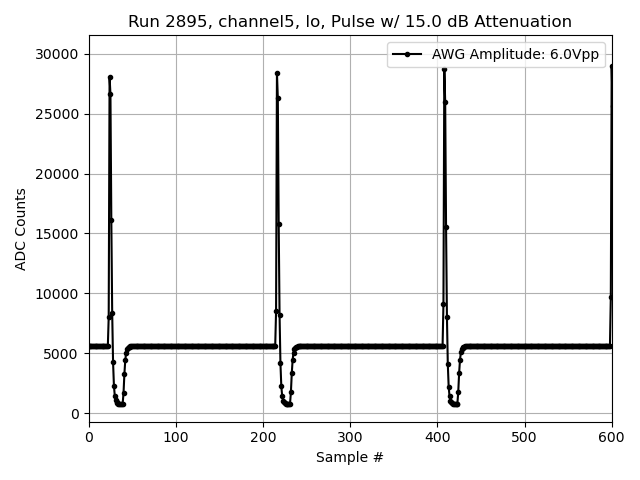

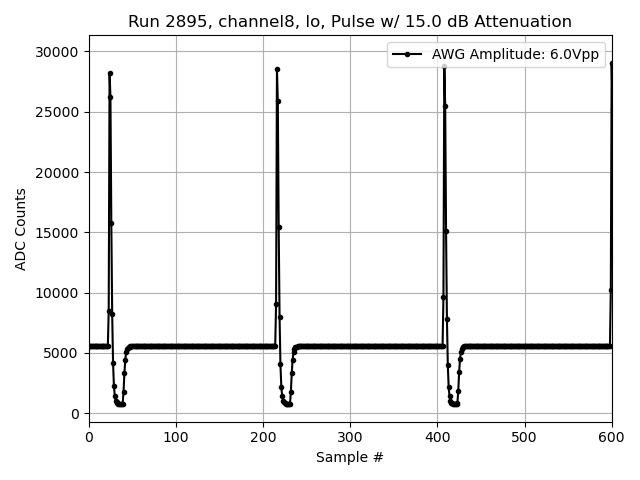

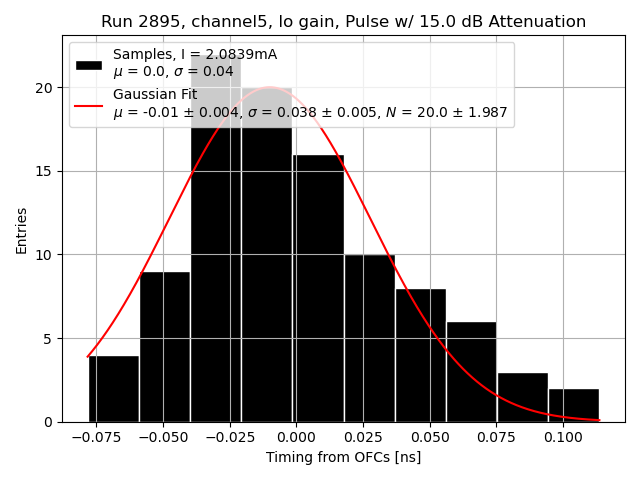

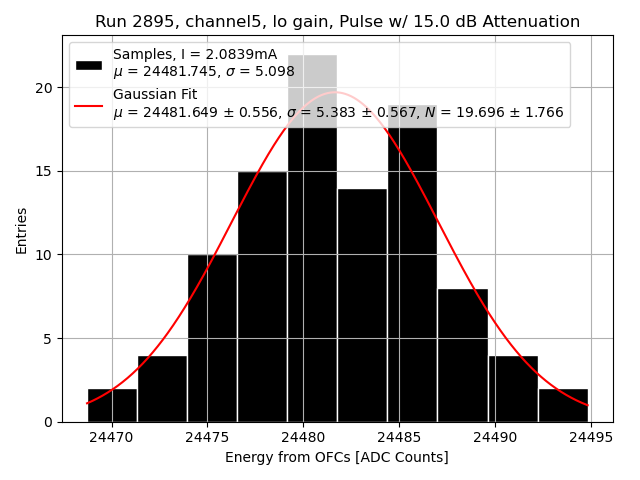

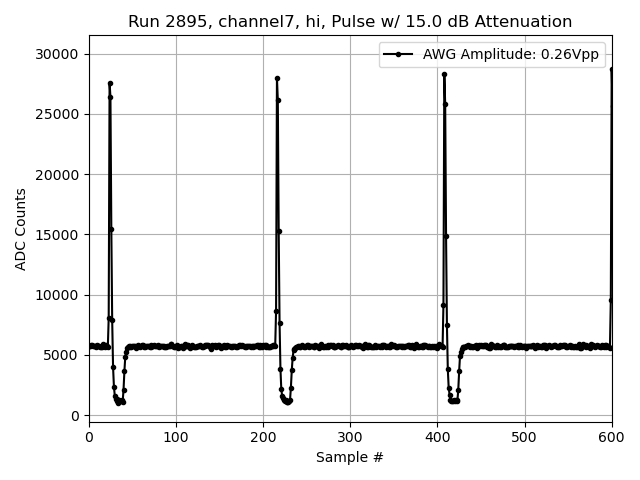

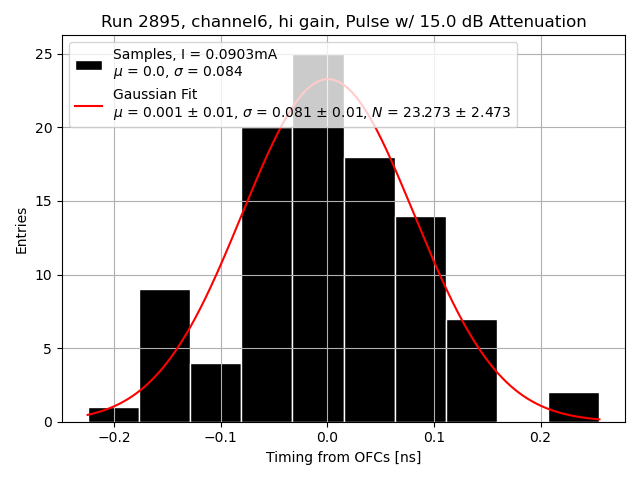

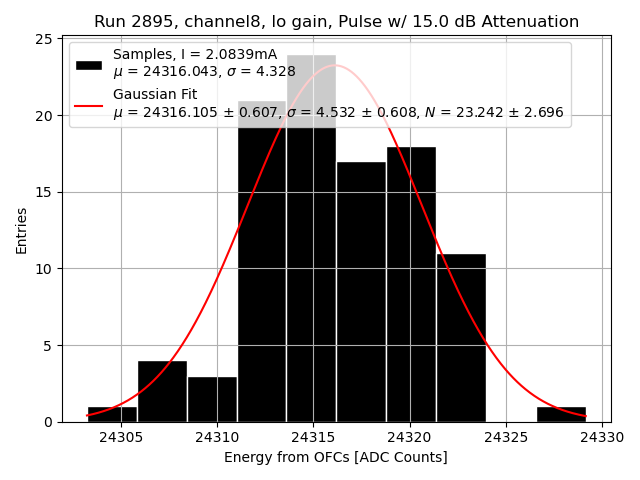

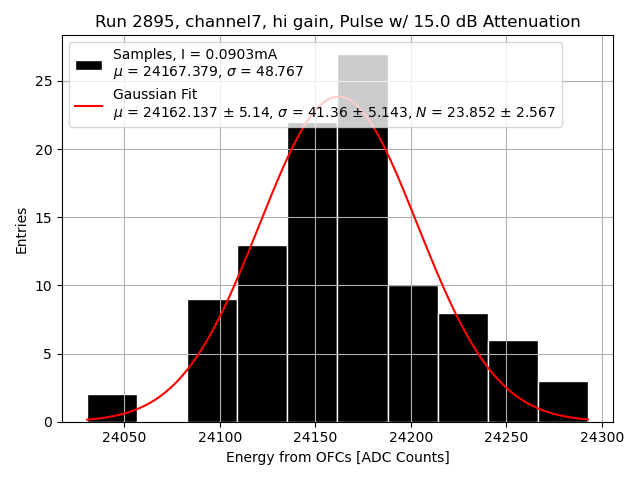

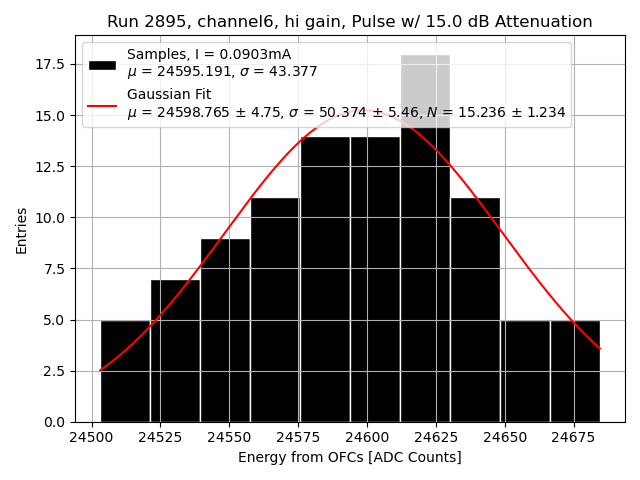

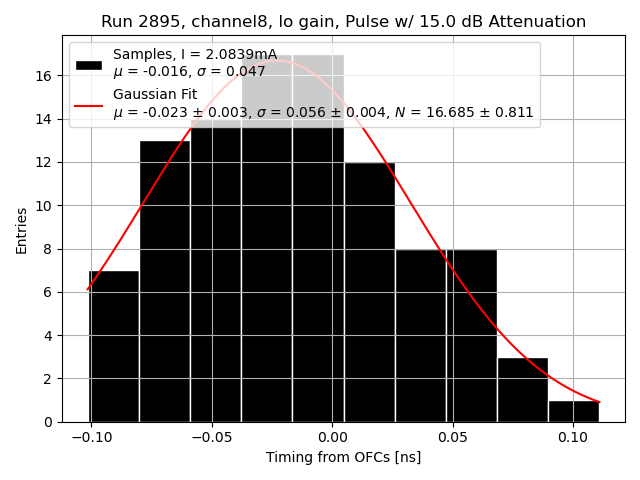

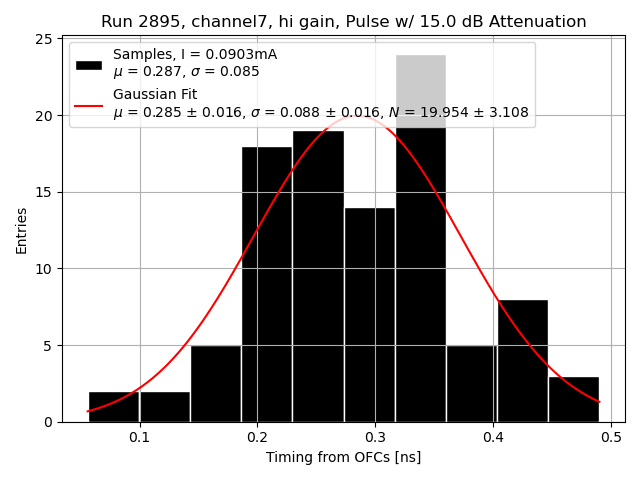

Raw Pulse Data (all measurements) Average interleaved pulse train Energy from OFCs Timing from OFCs
Channel 5
Channel 6
Channel 7
Channel 8
