Per-chip Measurements

ASIC 589

Power Supply Measurements

Pre/Post Config Voltage Current
pre 4.0 2.1730
pre 8.0 0.4059
post 4.0 2.5820
post 8.0 0.4067

Serializer Test

channel1 pass
channel2 pass
channel3 pass
channel4 pass
channel5 pass
channel6 pass
channel7 pass
channel8 pass

Clock Scan

Clock scan pass fraction = 0.5

Before Edge Count (CP40) 1024 1024 1024 1024 1024 1024 1024 1024 1024 1024 -1 1024 1024 1024 1024 1024
After Edge Count (CP40) 1024 1024 1024 0 0 1024 1024 1024 0 0 -1 1024 1024 1024 1024 1024
Before Edge Count(CP80) 1024 1024 1024 1024 1024 -1 -1 -1 1024 -1 -1 1024 1024 1024 1024 1024
After Edge Count (CP80) 1024 1024 1024 1024 1024 -1 -1 -1 1024 -1 -1 1024 1024 1024 1024 1024
lpGBT Phase Ch1 2 2 2 3 3 -1 -1 -1 3 -1 2 2 2 2 2 2
lpGBT Phase Ch2 2 2 2 3 3 -1 -1 -1 3 -1 2 2 2 2 2 2
lpGBT Phase Ch3 2 2 2 3 -1 -1 -1 -1 3 -1 2 2 2 2 2 2
lpGBT Phase Ch4 2 2 2 3 -1 -1 -1 -1 3 -1 2 2 2 2 2 2
lpGBT Phase Ch5 2 2 2 3 3 3 3 3 3 3 -1 2 2 2 2 2
lpGBT Phase Ch6 2 2 2 3 3 -1 -1 -1 3 -1 -1 2 2 2 2 2
lpGBT Phase Ch7 2 2 2 3 3 -1 -1 -1 3 -1 -1 2 2 2 2 2
lpGBT Phase Ch8 2 2 2 3 3 3 3 3 3 3 -1 2 2 2 2 2

Pedestal Results

ASIC Channel Mean Baseline RMS Run

5 MHz Sine Results

ASIC Channel Run meanENOB mean SFDR mean SNR mean SINAD
589 channel1 2897 11.819697 84.890851 73.457032 72.914576
589 channel2 2897 10.913041 80.338202 67.804772 67.456508
589 channel4 2897 11.717959 82.423700 73.111704 72.302114

Pulse Results

Channel ENERGY RMS from OFCs ENERGY RMS from peak Measurements Run TIMING dist mean TIMING dist std a_i b_i mean ENERGY from OFCs mean ENERGY from peak
channel5 75.98281 - - 2897 0.00095 0.01757 [0.23111, 0.04515, 0.02559, 0.47928, 0.50717] [4.43537, 13.89155, -37.18795, 27.36299, 10.79127] 61672.67230 -
channel6 68.34933 - - 2897 -0.00006 0.09112 [0.0981, 0.13745, 0.01563, 0.50824, 0.4926] [-6.66593, 26.44814, -62.71243, 49.32942, 14.98199] 61158.64100 -
channel7 34.73733 - - 2897 19.15135 0.73037 [0.0981, 0.13745, 0.01563, 0.50824, 0.4926] [-6.66593, 26.44814, -62.71243, 49.32942, 14.98199] -5366.31779 -
channel8 5.99200 - - 2897 13.67457 0.03909 [0.23111, 0.04515, 0.02559, 0.47928, 0.50717] [4.43537, 13.89155, -37.18795, 27.36299, 10.79127] -4620.07128 -

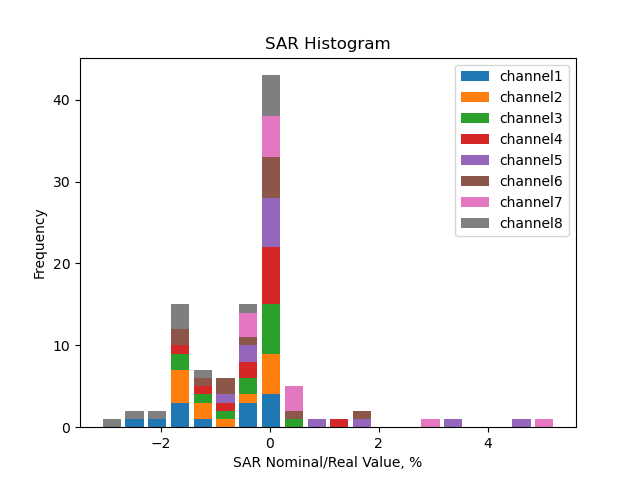

SAR calib vals

channel1 3310.0 1891.32 946.89 592.11 355.39 237.27 118.21 204.02 117.14 58.36 29.47 21.81 14.52 9.04 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3310.0 1891.17 946.33 591.91 355.42 237.30 118.27 203.79 116.94 58.34 29.37 21.81 14.58 9.13 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3310.0 1891.66 946.90 592.19 355.41 237.33 118.15 203.81 117.18 58.34 29.64 22.04 14.78 9.31 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3310.0 1891.20 946.64 592.17 355.31 237.17 118.13 204.16 117.26 58.51 29.58 22.24 14.84 9.38 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3310.0 1891.49 946.64 592.37 355.57 237.39 118.32 205.64 118.29 59.05 29.90 22.60 15.31 9.68 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3310.0 1891.08 946.67 592.20 355.50 237.20 118.25 203.64 116.83 58.30 29.36 22.02 14.90 9.41 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3310.0 1891.07 946.28 591.80 355.27 237.11 118.15 207.30 118.94 59.39 29.55 22.27 15.25 9.74 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3310.0 1891.39 946.90 592.07 355.53 237.25 118.27 202.57 116.34 57.92 29.25 21.52 14.54 9.11 6.0 4.0 2.0 1.0 0.5 0.25

Unscaled SAR calib vals

channel1 3660.80 2091.77 1047.24 654.86 393.06 262.42 130.74 225.64 129.55 64.55 32.59 24.12 16.06 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3624.79 2071.03 1036.33 648.20 389.22 259.87 129.52 223.17 128.06 63.89 32.16 23.88 15.97 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3557.18 2032.92 1017.61 636.41 381.95 255.05 126.97 219.03 125.93 62.70 31.85 23.69 15.88 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3528.75 2016.19 1009.20 631.30 378.79 252.84 125.94 217.65 125.01 62.38 31.54 23.71 15.82 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3418.51 1953.50 977.67 611.79 367.23 245.17 122.20 212.38 122.17 60.99 30.88 23.34 15.81 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3518.25 2010.06 1006.23 629.46 377.87 252.12 125.69 216.45 124.18 61.97 31.21 23.41 15.84 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3400.07 1942.53 972.03 607.90 364.94 243.56 121.36 212.94 122.18 61.01 30.35 22.88 15.67 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3634.49 2076.81 1039.73 650.11 390.38 260.51 129.86 222.43 127.74 63.60 32.12 23.63 15.96 10.0 6.0 4.0 2.0 1.0 0.5 0.25

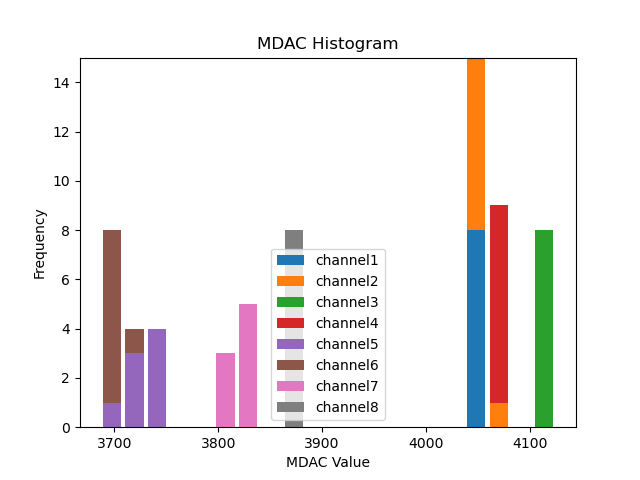

Mdac calib vals

channel1 4061.86 4063.08 4062.78 4062.80 4064.39 4062.90 4063.09 4061.47
channel2 4065.60 4067.63 4068.33 4068.64 4070.28 4067.73 4067.22 4065.26
channel3 4133.17 4135.60 4134.83 4135.89 4135.71 4133.89 4134.18 4132.68
channel4 4077.84 4080.34 4079.71 4080.02 4081.04 4079.93 4079.28 4076.71
channel5 3724.18 3745.25 3760.32 3744.56 3727.04 3702.60 3739.36 3744.84
channel6 3699.48 3697.35 3705.59 3702.98 3699.86 3702.84 3709.59 3724.50
channel7 3815.61 3819.32 3821.58 3831.33 3833.10 3831.43 3844.80 3839.45
channel8 3885.17 3887.21 3888.86 3890.13 3891.87 3891.00 3892.26 3891.47

Unscaled Mdac calib vals

channel1 -34.14 4063.08 4062.78 4062.80 4064.39 4062.90 4063.09 4061.47
channel2 -30.40 4067.63 4068.33 4068.64 4070.28 4067.73 4067.22 4065.26
channel3 37.17 4135.60 4134.83 4135.89 4135.71 4133.89 4134.18 4132.68
channel4 -18.16 4080.34 4079.71 4080.02 4081.04 4079.93 4079.28 4076.71
channel5 -371.82 3745.25 3760.32 3744.56 3727.04 3702.60 3739.36 3744.84
channel6 -396.52 3697.35 3705.59 3702.98 3699.86 3702.84 3709.59 3724.50
channel7 -280.39 3819.32 3821.58 3831.33 3833.10 3831.43 3844.80 3839.45
channel8 -210.83 3887.21 3888.86 3890.13 3891.87 3891.00 3892.26 3891.47

(click on a plot to zoom...)

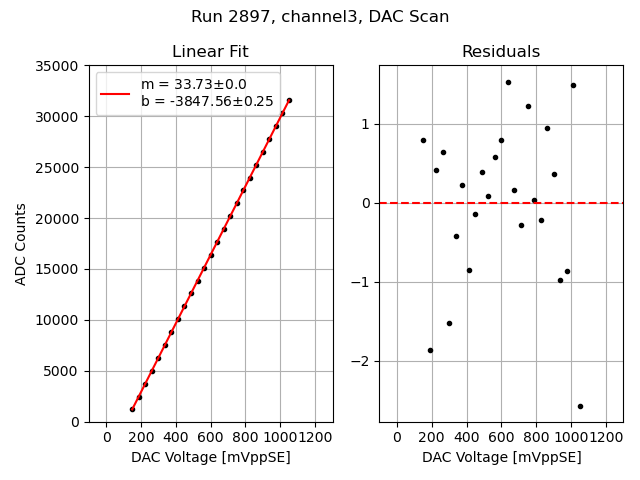

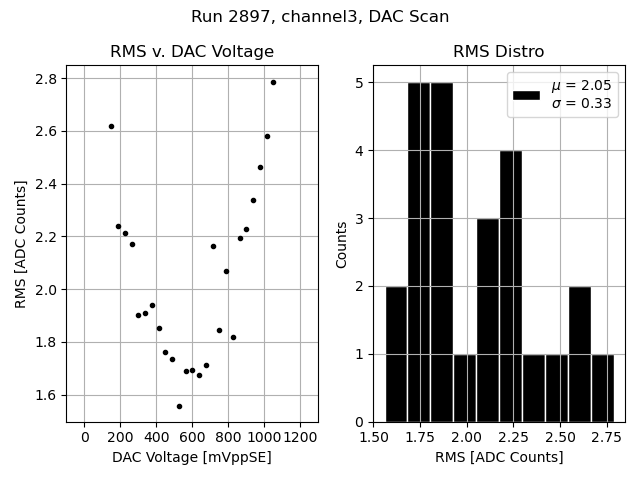

Pedestal Distribution DAC Linearity and Residuals DAC RMS DAC DNL

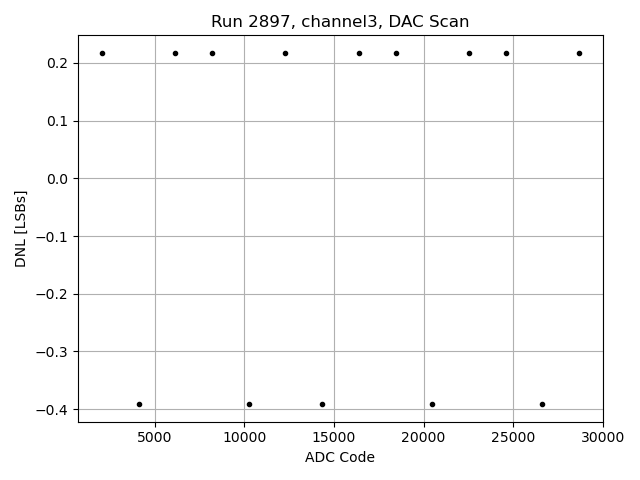

Channel 3

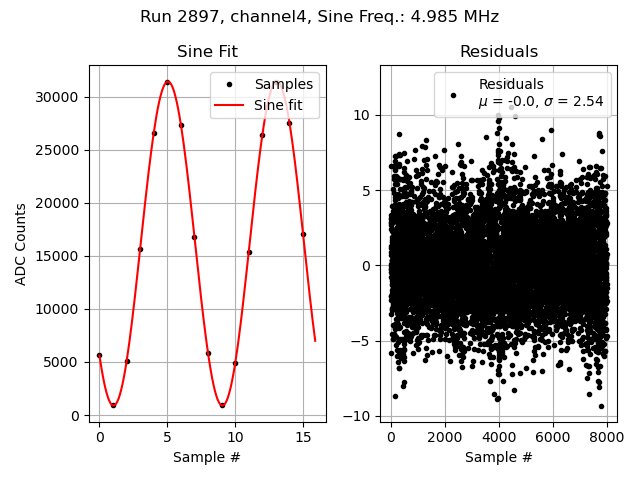

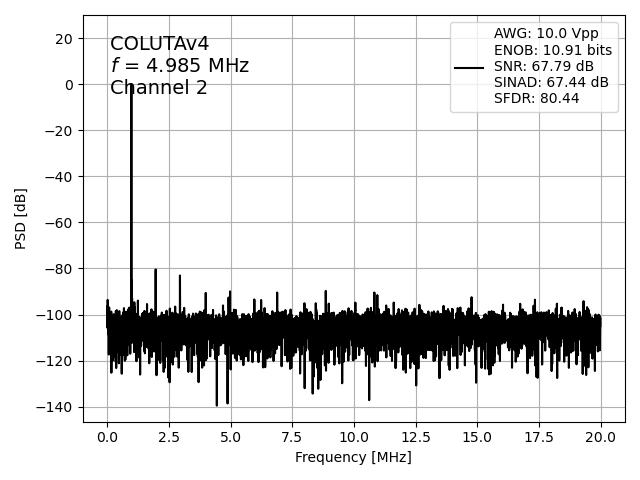

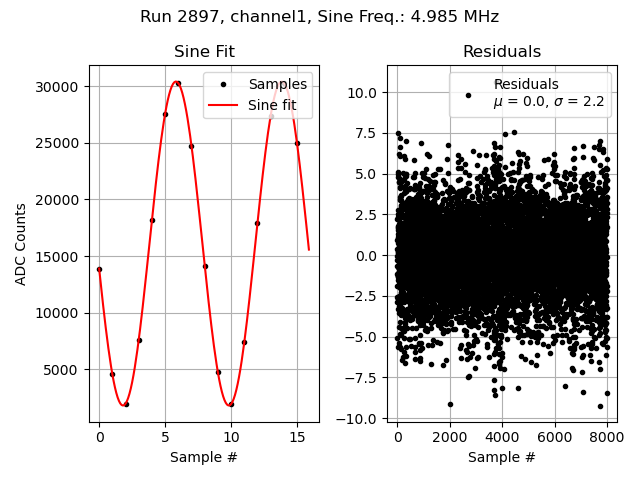

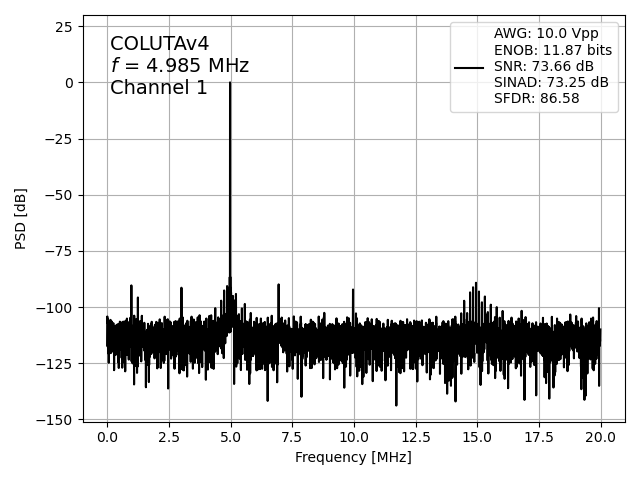

Pedestal Distribution Raw Sine Samples Sine FFT Sine Fitted

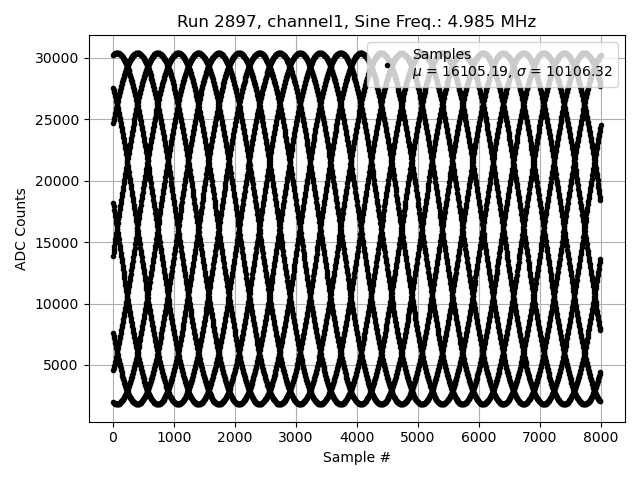

Channel 1

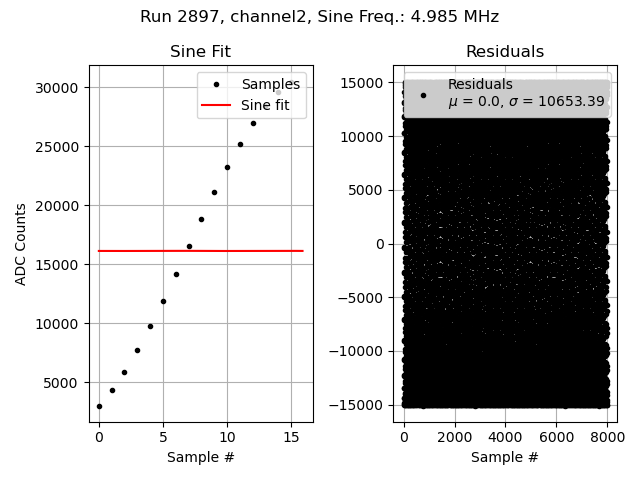

Channel 2

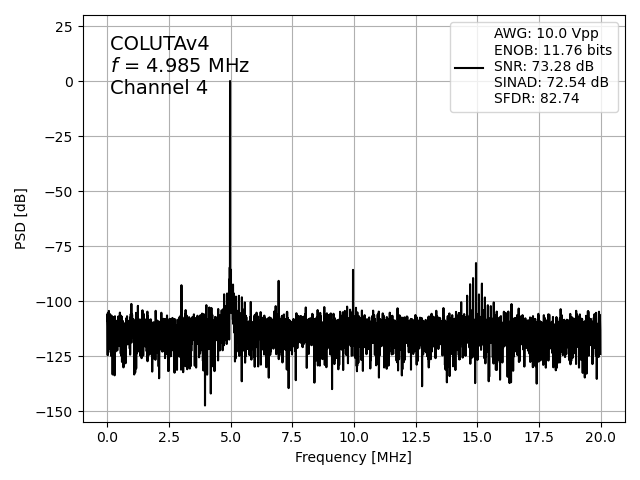

Channel 4

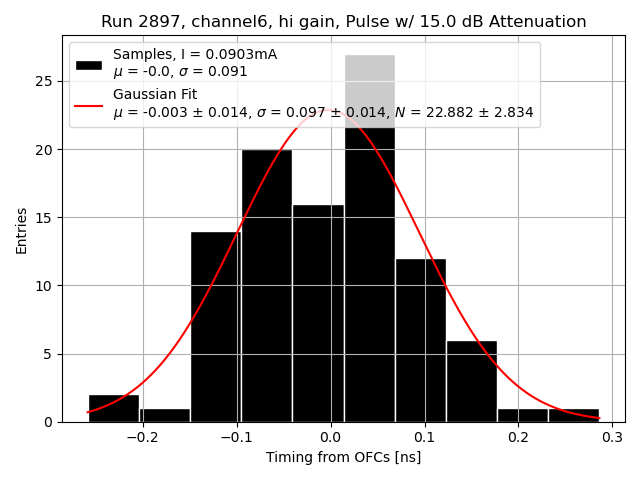

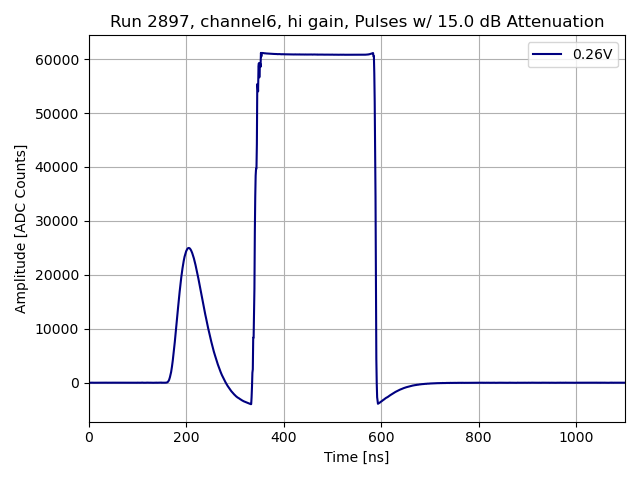

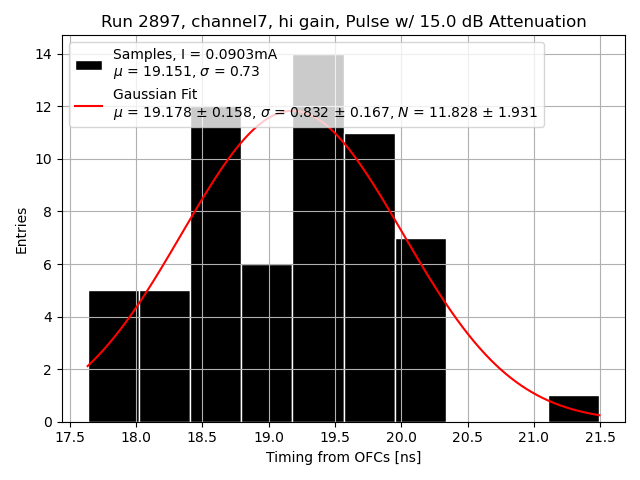

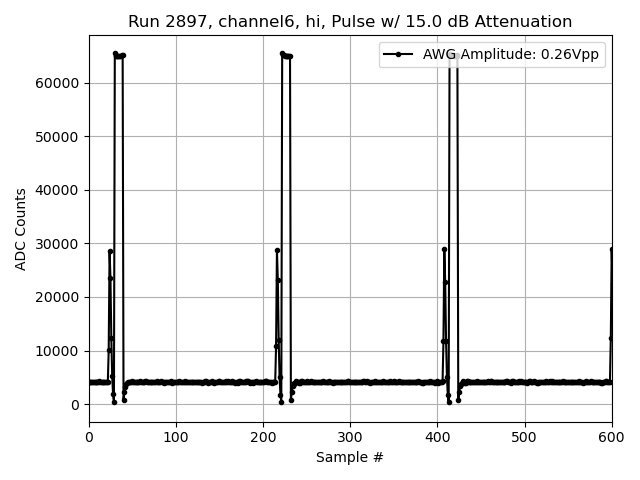

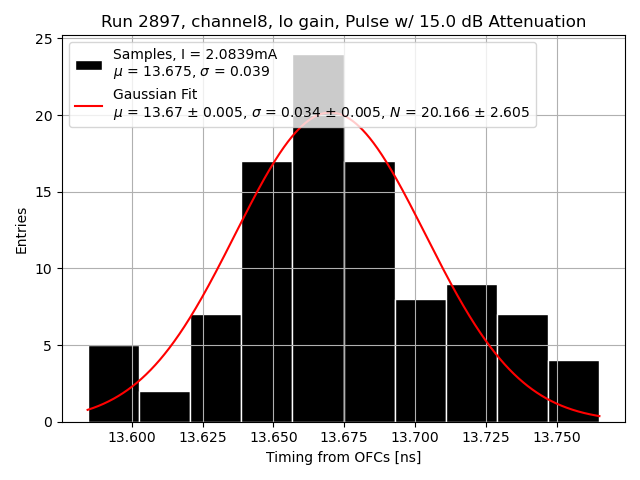

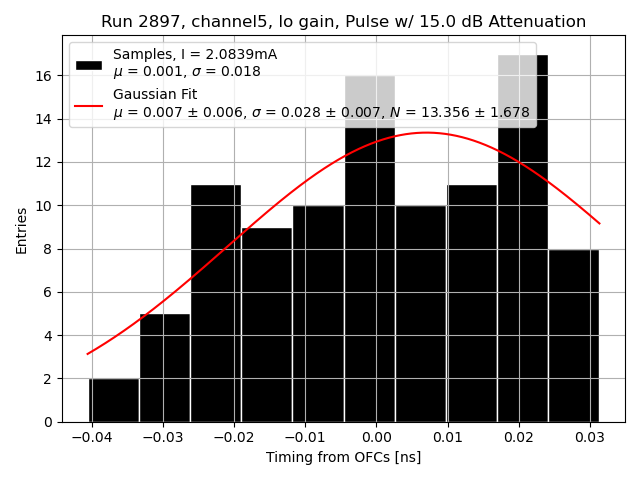

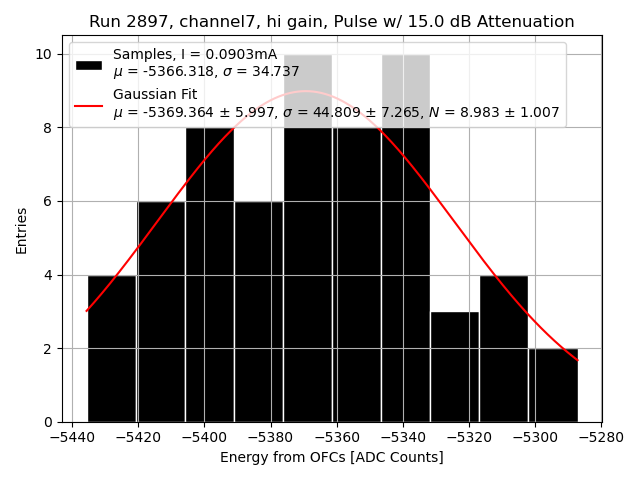

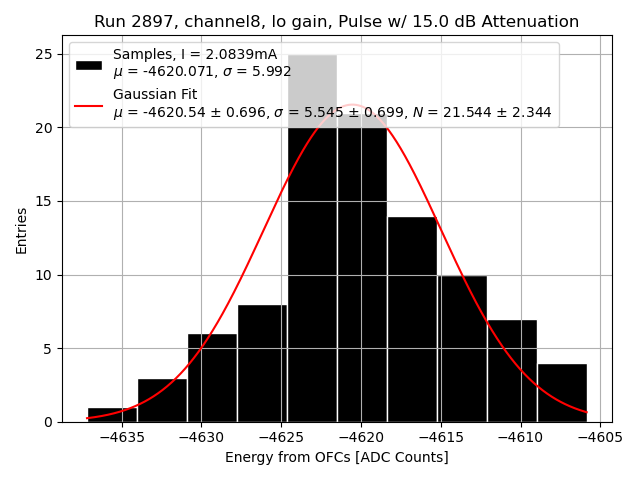

Raw Pulse Data (all measurements) Average interleaved pulse train Energy from OFCs Timing from OFCs

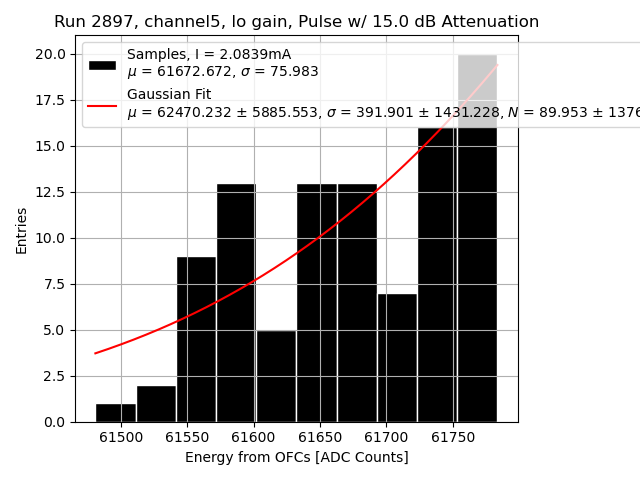

Channel 5

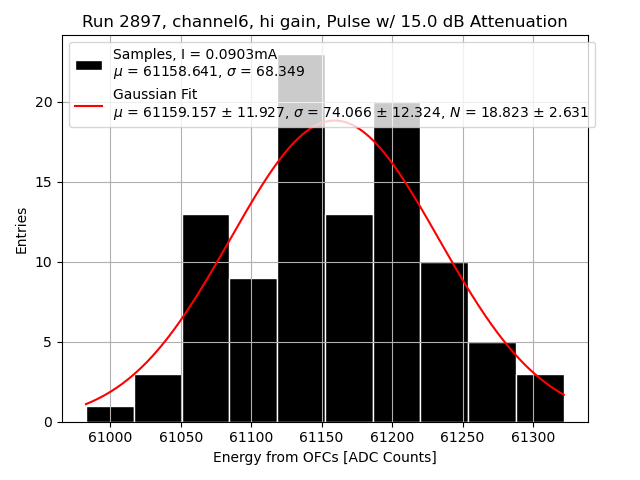

Channel 6

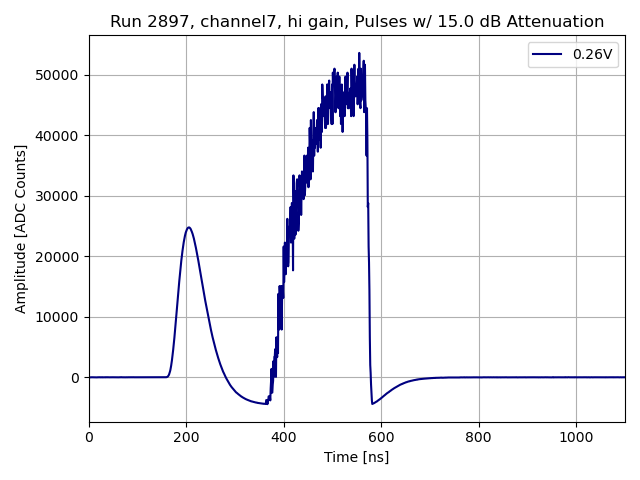

Channel 7

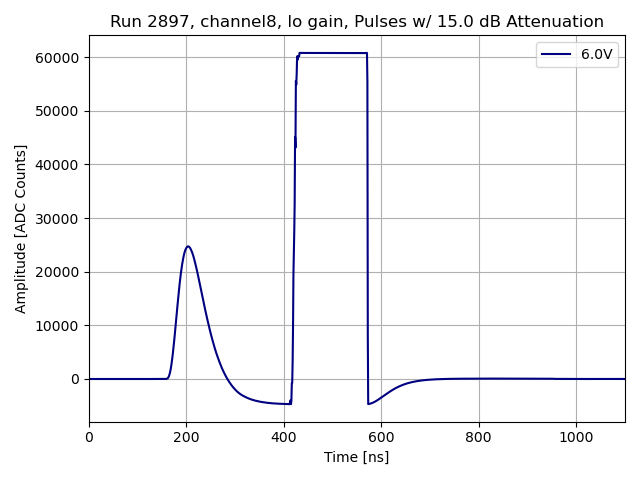

Channel 8
