Per-chip Measurements

ASIC 573

Power Supply Measurements

Pre/Post Config Voltage Current
pre 4.0 2.3650
pre 8.0 0.4052
post 4.0 2.6280
post 8.0 0.4060

Serializer Test

channel1 pass
channel2 pass
channel3 pass
channel4 pass
channel5 pass
channel6 pass
channel7 pass
channel8 pass

Clock Scan

Clock scan pass fraction = 0.5

Before Edge Count (CP40) 1024 1024 1024 1024 1024 1024 1024 1024 1024 1024 -1 1024 1024 1024 1024 1024
After Edge Count (CP40) 1024 1024 1024 0 0 1024 1024 1024 0 0 -1 1024 1024 1024 1024 1024
Before Edge Count(CP80) 1024 1024 1024 1024 1024 -1 -1 -1 1024 -1 -1 1024 1024 1024 1024 1024
After Edge Count (CP80) 1024 1024 1024 1024 1024 -1 -1 -1 1024 -1 -1 1024 1024 1024 1024 1024
lpGBT Phase Ch1 4 4 4 5 -1 -1 -1 -1 5 -1 4 4 4 4 4 4
lpGBT Phase Ch2 4 4 4 5 5 -1 -1 -1 5 -1 4 4 4 4 4 4
lpGBT Phase Ch3 4 4 4 5 -1 -1 -1 -1 5 -1 4 4 4 4 4 4
lpGBT Phase Ch4 4 4 4 5 -1 -1 -1 -1 5 -1 4 4 4 4 4 4
lpGBT Phase Ch5 4 4 4 5 5 5 5 5 5 5 -1 4 4 4 4 4
lpGBT Phase Ch6 4 4 4 5 5 -1 -1 -1 5 -1 -1 4 4 4 4 4
lpGBT Phase Ch7 4 4 4 5 5 -1 -1 -1 5 -1 -1 4 4 4 4 4
lpGBT Phase Ch8 4 4 4 5 5 5 5 5 5 5 -1 4 4 4 4 4

Pedestal Results

ASIC Channel Mean Baseline RMS Run

5 MHz Sine Results

ASIC Channel Run meanENOB mean SFDR mean SNR mean SINAD
573 channel1 2899 11.852934 84.999328 73.682662 73.114662
573 channel2 2899 10.915052 82.797073 67.697234 67.468615
573 channel4 2899 11.662185 81.762859 72.797043 71.966351

Pulse Results

Channel ENERGY RMS from OFCs ENERGY RMS from peak Measurements Run TIMING dist mean TIMING dist std a_i b_i mean ENERGY from OFCs mean ENERGY from peak
channel5 5.59232 - - 2899 0.00000 0.03961 [0.11124, 0.23141, 0.61045, 0.31711, 0.2413] [8.91076, -25.53209, 5.22148, 7.52208, 3.07414] 24324.21300 -
channel6 50.67274 - - 2899 0.00001 0.07776 [0.17415, 0.24931, 0.59941, 0.32609, 0.28322] [7.65406, -25.94944, 6.17888, 5.5569, 5.68803] 24191.54100 -
channel7 44.11098 - - 2899 0.33017 0.07752 [0.17415, 0.24931, 0.59941, 0.32609, 0.28322] [7.65406, -25.94944, 6.17888, 5.5569, 5.68803] 23990.50826 -
channel8 3.70400 - - 2899 0.06206 0.05095 [0.11124, 0.23141, 0.61045, 0.31711, 0.2413] [8.91076, -25.53209, 5.22148, 7.52208, 3.07414] 23937.73546 -

SAR calib vals

channel1 3310.0 1890.96 946.30 592.22 355.40 237.14 118.22 201.84 115.97 57.85 29.15 21.51 14.32 8.96 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3310.0 1890.98 946.46 592.09 355.45 237.19 118.24 202.26 116.13 57.83 29.23 21.83 14.71 9.27 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3310.0 1891.16 946.44 592.18 355.45 237.44 118.18 203.34 116.69 58.23 29.44 21.89 14.64 9.18 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3310.0 1890.99 946.43 592.07 355.33 237.11 118.14 202.73 116.34 57.90 29.14 21.81 14.48 9.16 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3310.0 1890.92 946.34 591.89 355.30 237.26 118.09 205.25 117.84 58.59 29.44 22.19 14.90 9.44 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3310.0 1890.99 946.46 592.23 355.31 237.12 118.12 203.06 116.53 57.92 29.33 21.99 14.88 9.34 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3310.0 1890.54 946.02 591.84 355.19 237.24 118.18 203.64 116.83 58.30 29.36 22.13 14.92 9.28 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3310.0 1890.97 946.27 592.09 355.39 237.14 118.15 201.44 115.61 57.48 29.05 21.64 14.51 9.20 6.0 4.0 2.0 1.0 0.5 0.25

Unscaled SAR calib vals

channel1 3695.69 2111.30 1056.57 661.23 396.81 264.77 131.99 225.36 129.48 64.59 32.55 24.02 15.99 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3570.04 2039.54 1020.82 638.61 383.38 255.82 127.53 218.15 125.25 62.37 31.53 23.55 15.87 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3607.23 2060.98 1031.43 645.36 387.37 258.76 128.79 221.60 127.17 63.46 32.08 23.86 15.96 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3614.28 2064.82 1033.43 646.50 388.00 258.91 129.00 221.37 127.03 63.22 31.82 23.81 15.81 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3505.88 2002.82 1002.34 626.92 376.33 251.30 125.08 217.40 124.81 62.06 31.18 23.50 15.78 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3544.54 2024.98 1013.52 634.19 380.49 253.92 126.49 217.45 124.79 62.02 31.41 23.55 15.93 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3568.43 2038.15 1019.88 638.05 382.92 255.76 127.41 219.54 125.95 62.85 31.65 23.86 16.09 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3597.72 2055.34 1028.52 643.56 386.28 257.75 128.42 218.95 125.66 62.48 31.58 23.52 15.77 10.0 6.0 4.0 2.0 1.0 0.5 0.25

Mdac calib vals

channel1 4056.53 4058.61 4056.81 4056.65 4058.22 4056.20 4056.23 4054.95
channel2 4029.19 4031.62 4032.74 4032.62 4032.30 4029.86 4028.66 4026.69
channel3 4001.93 4003.85 4003.90 4003.73 4004.74 4002.78 4003.51 4001.50
channel4 4047.84 4050.07 4049.78 4049.73 4050.82 4049.16 4048.19 4046.23
channel5 4036.72 4038.83 4038.76 4038.27 4040.98 4039.28 4039.03 4036.42
channel6 3981.30 3983.80 3982.07 3983.12 3985.53 3983.70 3982.70 3981.84
channel7 3982.55 3985.04 3984.74 3984.62 3984.94 3984.15 3984.22 3982.67
channel8 4005.77 4007.37 4007.93 4006.90 4009.93 4007.66 4007.35 4006.09

Unscaled Mdac calib vals

channel1 -39.47 4058.61 4056.81 4056.65 4058.22 4056.20 4056.23 4054.95
channel2 -66.81 4031.62 4032.74 4032.62 4032.30 4029.86 4028.66 4026.69
channel3 -94.07 4003.85 4003.90 4003.73 4004.74 4002.78 4003.51 4001.50
channel4 -48.16 4050.07 4049.78 4049.73 4050.82 4049.16 4048.19 4046.23
channel5 -59.28 4038.83 4038.76 4038.27 4040.98 4039.28 4039.03 4036.42
channel6 -114.70 3983.80 3982.07 3983.12 3985.53 3983.70 3982.70 3981.84
channel7 -113.45 3985.04 3984.74 3984.62 3984.94 3984.15 3984.22 3982.67
channel8 -90.23 4007.37 4007.93 4006.90 4009.93 4007.66 4007.35 4006.09

(click on a plot to zoom...)

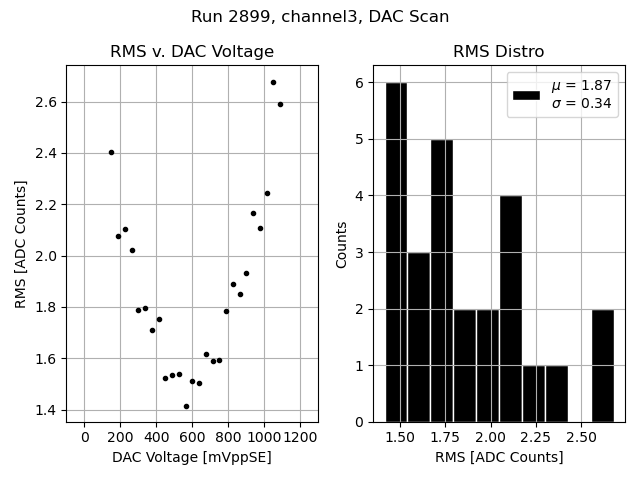

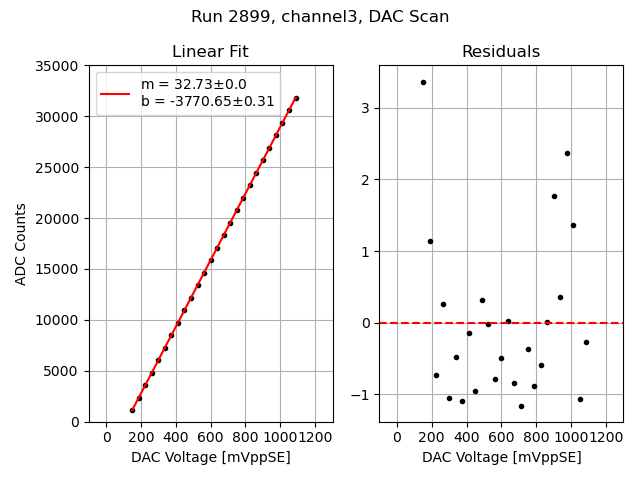

Pedestal Distribution DAC Linearity and Residuals DAC RMS DAC DNL
Channel 3

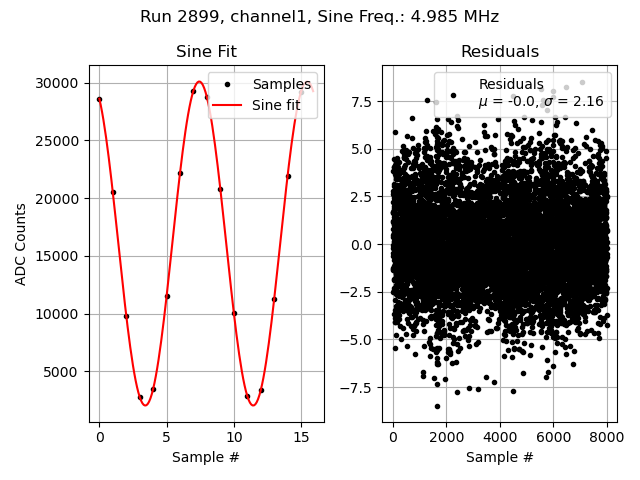

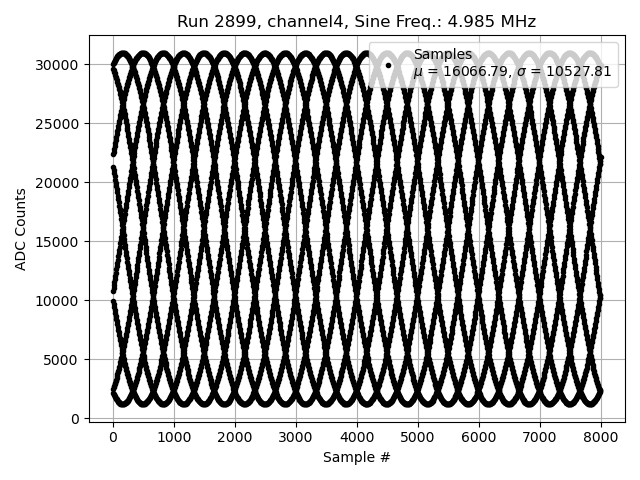

Pedestal Distribution Raw Sine Samples Sine FFT Sine Fitted
Channel 1
Channel 2
Channel 4

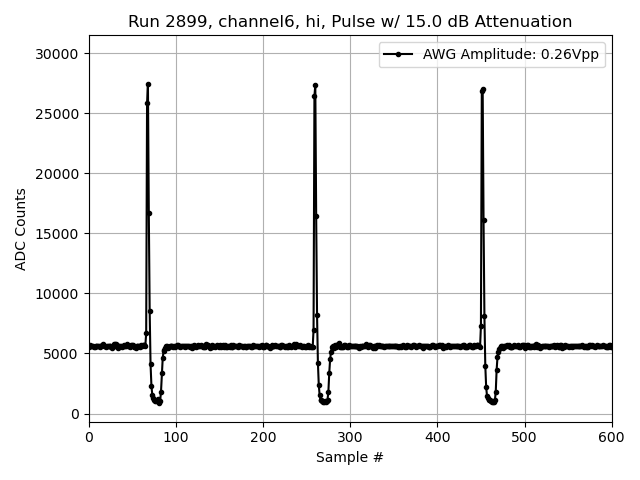

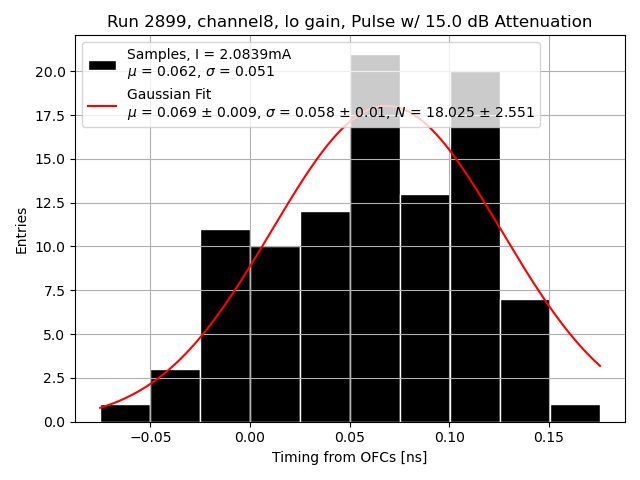

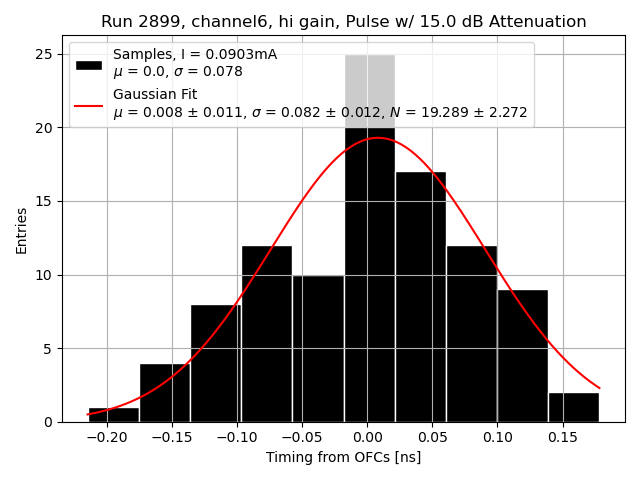

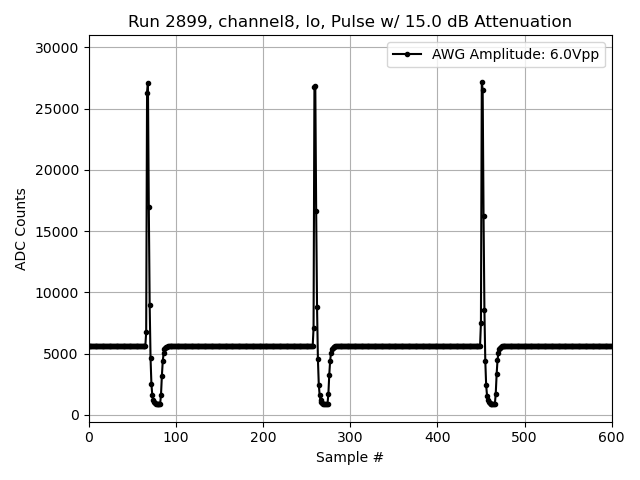

Raw Pulse Data (all measurements) Average interleaved pulse train Energy from OFCs Timing from OFCs
Channel 5
Channel 6
Channel 7
Channel 8
