Per-chip Measurements

ASIC 588

Power Supply Measurements

Pre/Post Config Voltage Current
pre 4.0 2.6190
pre 8.0 0.4047
post 4.0 2.6190
post 8.0 0.4064

Serializer Test

channel1 pass
channel2 pass
channel3 pass
channel4 pass
channel5 pass
channel6 pass
channel7 pass
channel8 pass

Clock Scan

Clock scan pass fraction = 0.4375

Before Edge Count (CP40) 1024 1024 1024 1024 1024 1024 1024 1024 1024 1024 -1 -1 1024 1024 1024 1024
After Edge Count (CP40) 1024 1024 1024 0 0 0 0 0 0 0 -1 -1 1024 1024 1024 1024
Before Edge Count(CP80) 1024 1024 1024 1024 1024 -1 -1 -1 1024 -1 -1 -1 1024 1024 1024 1024
After Edge Count (CP80) 1024 1024 1024 1024 1024 -1 -1 -1 1024 -1 -1 -1 1024 1024 1024 1024
lpGBT Phase Ch1 3 3 3 4 4 4 4 4 4 4 -1 3 3 3 3 3
lpGBT Phase Ch2 3 3 3 4 4 4 4 4 4 4 -1 3 3 3 3 3
lpGBT Phase Ch3 3 3 3 4 4 -1 -1 -1 4 -1 -1 3 3 3 3 3
lpGBT Phase Ch4 3 3 3 4 4 -1 -1 -1 4 -1 -1 3 3 3 3 3
lpGBT Phase Ch5 3 3 3 4 4 4 4 4 4 4 -1 -1 3 3 3 3
lpGBT Phase Ch6 3 3 3 4 4 -1 -1 -1 4 -1 -1 -1 3 3 3 3
lpGBT Phase Ch7 3 3 3 4 4 -1 -1 -1 4 -1 -1 -1 3 3 3 3
lpGBT Phase Ch8 3 3 3 4 4 4 4 4 4 4 -1 -1 3 3 3 3

Pedestal Results

ASIC Channel Mean Baseline RMS Run

5 MHz Sine Results

ASIC Channel Run meanENOB mean SFDR mean SNR mean SINAD
588 channel1 2901 11.554024 77.575050 72.770501 71.315227
588 channel2 2901 10.866952 78.188477 67.648591 67.179052
588 channel4 2901 9.637800 66.041609 61.584656 59.779555

Pulse Results

Channel ENERGY RMS from OFCs ENERGY RMS from peak Measurements Run TIMING dist mean TIMING dist std a_i b_i mean ENERGY from OFCs mean ENERGY from peak
channel5 5.18550 - - 2901 0.00000 0.03564 [0.11482, 0.22326, 0.61936, 0.30748, 0.24714] [9.38238, -25.82749, 5.43304, 6.98769, 2.87981] 25084.65700 -
channel6 53.24755 - - 2901 -0.00000 0.08309 [0.16506, 0.26165, 0.60032, 0.31633, 0.28264] [8.02678, -26.60984, 7.80645, 4.51188, 5.63914] 25092.52850 -
channel7 46.61320 - - 2901 0.27692 0.07996 [0.16506, 0.26165, 0.60032, 0.31633, 0.28264] [8.02678, -26.60984, 7.80645, 4.51188, 5.63914] 24647.38951 -
channel8 4.79337 - - 2901 0.05536 0.06030 [0.11482, 0.22326, 0.61936, 0.30748, 0.24714] [9.38238, -25.82749, 5.43304, 6.98769, 2.87981] 24554.97122 -

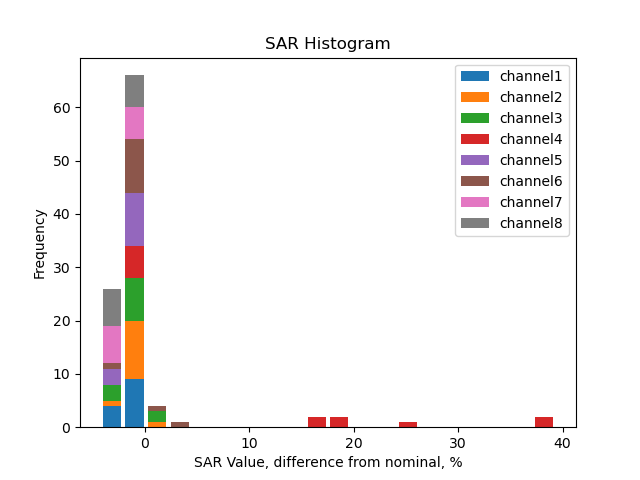

SAR calib vals

channel1 3310.0 1891.46 947.02 592.16 355.36 237.23 118.10 203.24 116.82 58.32 29.52 21.92 14.77 9.22 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3310.0 1891.15 946.66 591.97 355.67 237.09 118.26 204.61 117.52 58.61 29.44 22.28 14.89 9.48 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3310.0 1891.57 946.60 592.17 355.29 237.09 118.25 203.62 116.97 58.16 29.42 22.31 15.07 9.47 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3310.0 1892.28 947.04 592.38 355.70 237.40 118.27 244.41 140.41 69.92 35.51 30.82 18.53 12.97 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3310.0 1891.10 946.15 592.07 355.48 237.37 118.18 203.24 116.60 58.31 29.59 22.12 14.85 9.32 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3310.0 1891.09 946.50 592.04 355.46 237.15 118.02 204.45 117.41 58.65 29.70 22.34 15.20 9.62 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3310.0 1891.17 946.58 592.30 355.20 237.28 118.16 201.65 115.87 57.81 29.14 21.50 14.34 8.94 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3310.0 1891.25 946.60 592.13 355.38 237.15 118.17 202.58 116.30 58.09 29.06 21.62 14.32 8.96 6.0 4.0 2.0 1.0 0.5 0.25

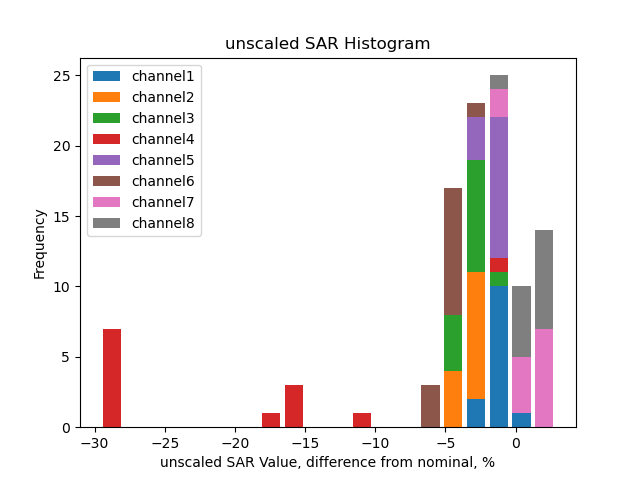

Unscaled SAR calib vals

channel1 3588.50 2050.61 1026.70 641.98 385.26 257.19 128.04 220.34 126.65 63.23 32.00 23.76 16.01 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3490.48 1994.27 998.28 624.25 375.06 250.02 124.71 215.77 123.93 61.81 31.05 23.50 15.70 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3495.07 1997.33 999.53 625.28 375.15 250.35 124.86 215.00 123.51 61.41 31.07 23.56 15.91 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel4 2552.17 1459.04 730.21 456.75 274.26 183.05 91.19 188.45 108.26 53.91 27.38 23.76 14.29 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3550.18 2028.32 1014.80 635.03 381.27 254.59 126.76 217.99 125.06 62.54 31.74 23.73 15.93 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3441.23 1966.07 984.03 615.51 369.55 246.55 122.70 212.56 122.06 60.98 30.88 23.23 15.80 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3702.50 2115.42 1058.82 662.54 397.32 265.42 132.17 225.56 129.61 64.67 32.59 24.05 16.04 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3694.55 2110.97 1056.57 660.92 396.67 264.70 131.90 226.11 129.81 64.84 32.44 24.13 15.98 10.0 6.0 4.0 2.0 1.0 0.5 0.25

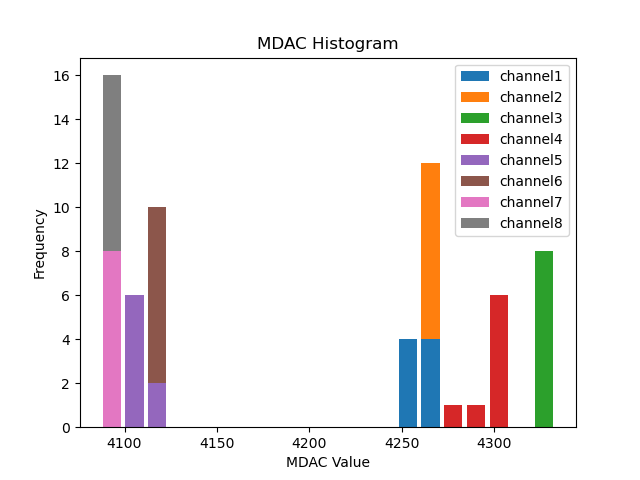

Mdac calib vals

channel1 4264.20 4266.40 4265.48 4265.66 4266.88 4266.05 4264.24 4263.14
channel2 4268.74 4271.22 4271.85 4271.14 4273.26 4272.10 4272.47 4271.04
channel3 4338.14 4339.46 4338.91 4337.14 4339.32 4337.27 4338.55 4336.15
channel4 4308.27 4309.10 4308.68 4309.09 4311.06 4309.17 4296.20 4285.03
channel5 4113.89 4115.81 4115.60 4116.85 4118.86 4116.37 4117.79 4115.38
channel6 4125.03 4125.14 4123.20 4123.57 4124.56 4123.13 4123.19 4121.25
channel7 4097.41 4100.90 4099.50 4099.52 4100.83 4100.28 4100.39 4098.77
channel8 4093.93 4095.62 4095.00 4094.74 4094.95 4094.10 4095.36 4093.04

Unscaled Mdac calib vals

channel1 168.20 4266.40 4265.48 4265.66 4266.88 4266.05 4264.24 4263.14
channel2 172.74 4271.22 4271.85 4271.14 4273.26 4272.10 4272.47 4271.04
channel3 242.14 4339.46 4338.91 4337.14 4339.32 4337.27 4338.55 4336.15
channel4 212.27 4309.10 4308.68 4309.09 4311.06 4309.17 4296.20 4285.03
channel5 17.89 4115.81 4115.60 4116.85 4118.86 4116.37 4117.79 4115.38
channel6 29.03 4125.14 4123.20 4123.57 4124.56 4123.13 4123.19 4121.25
channel7 1.41 4100.90 4099.50 4099.52 4100.83 4100.28 4100.39 4098.77
channel8 -2.07 4095.62 4095.00 4094.74 4094.95 4094.10 4095.36 4093.04

(click on a plot to zoom...)

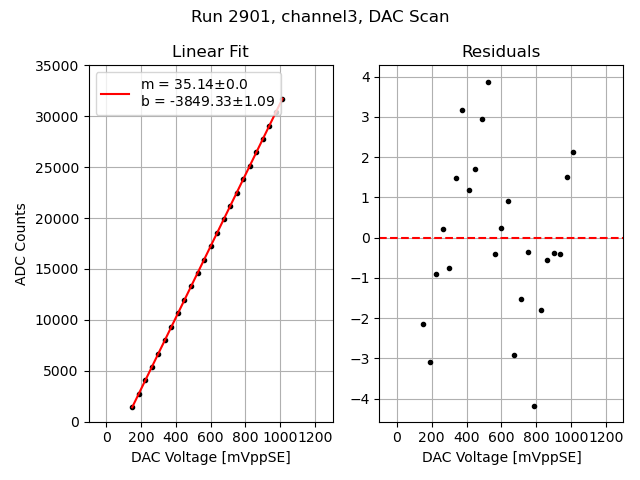

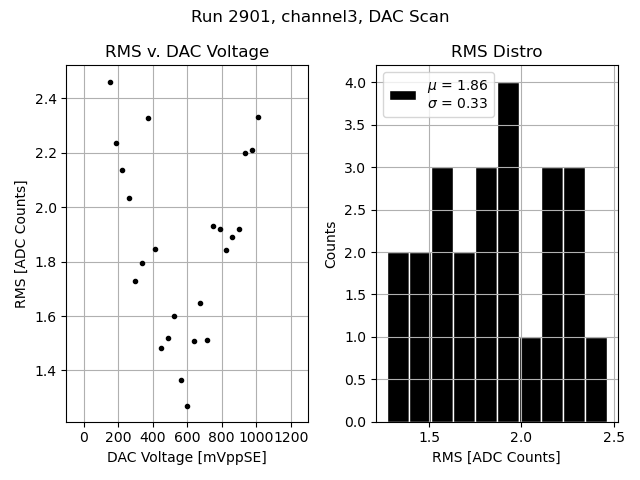

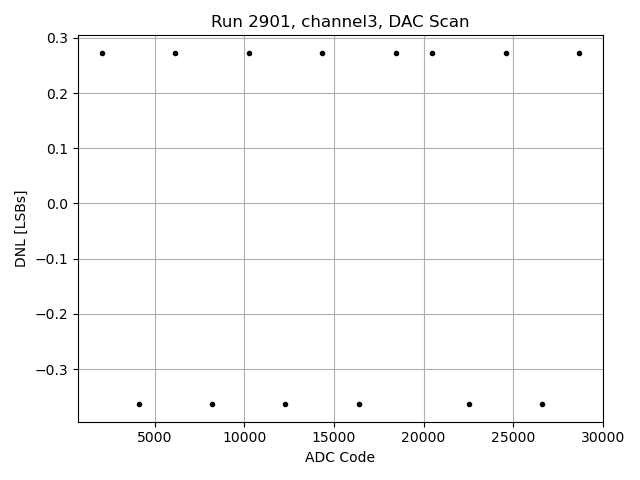

Pedestal Distribution DAC Linearity and Residuals DAC RMS DAC DNL
Channel 3

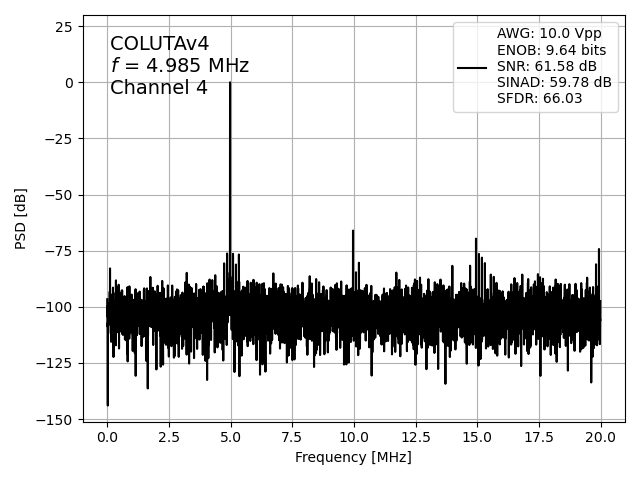

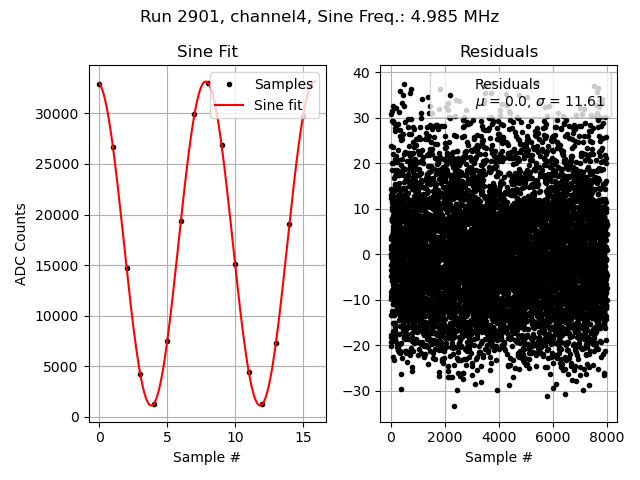

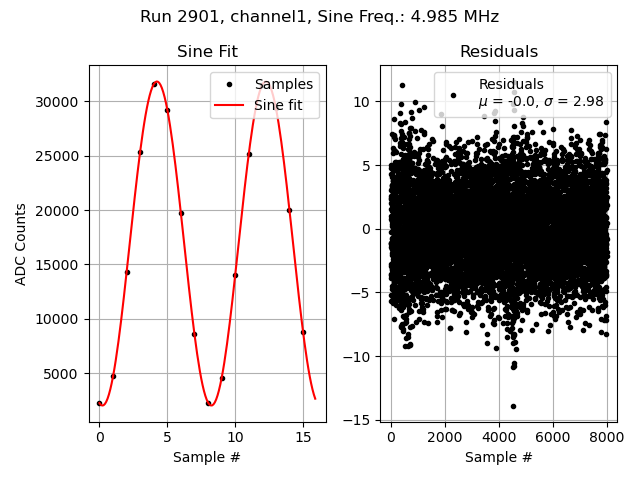

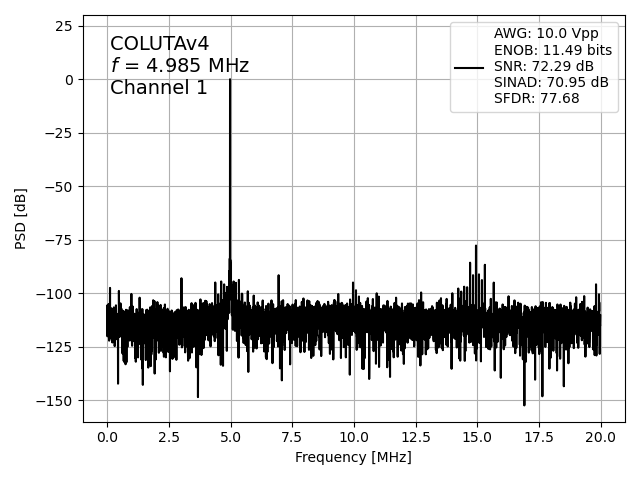

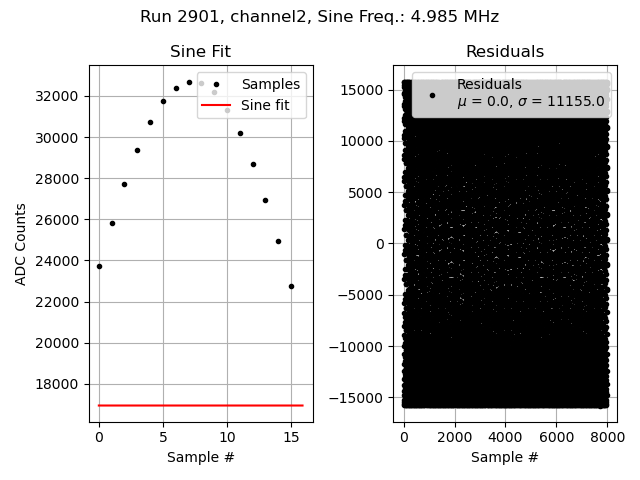

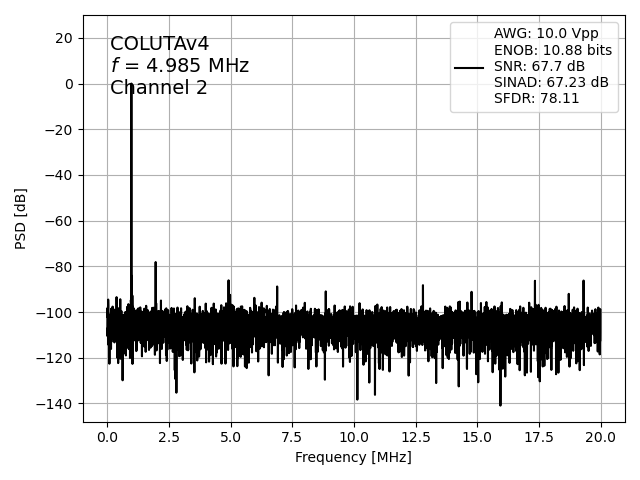

Pedestal Distribution Raw Sine Samples Sine FFT Sine Fitted
Channel 1
Channel 2
Channel 4

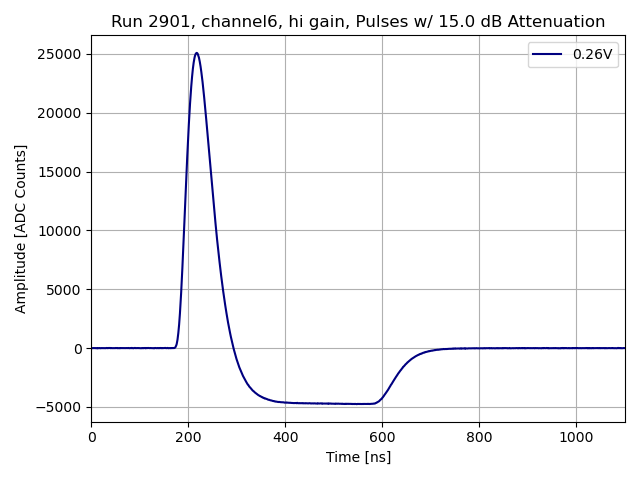

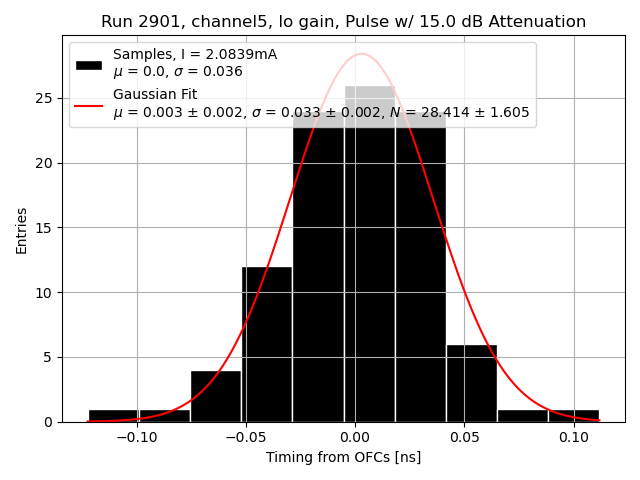

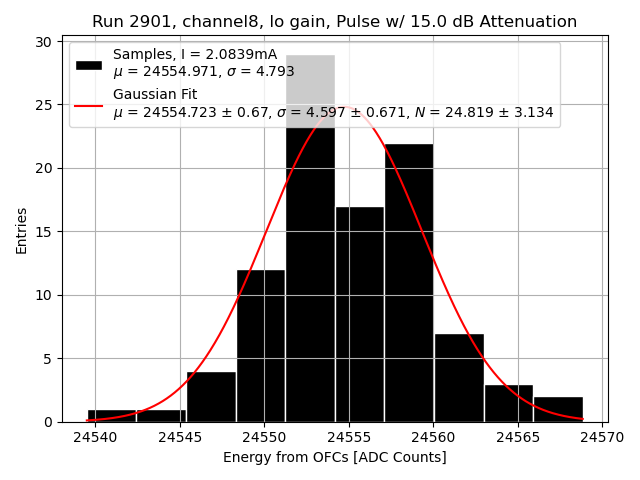

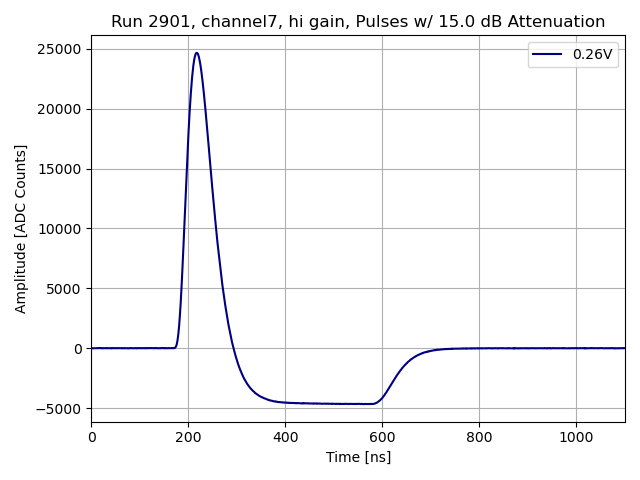

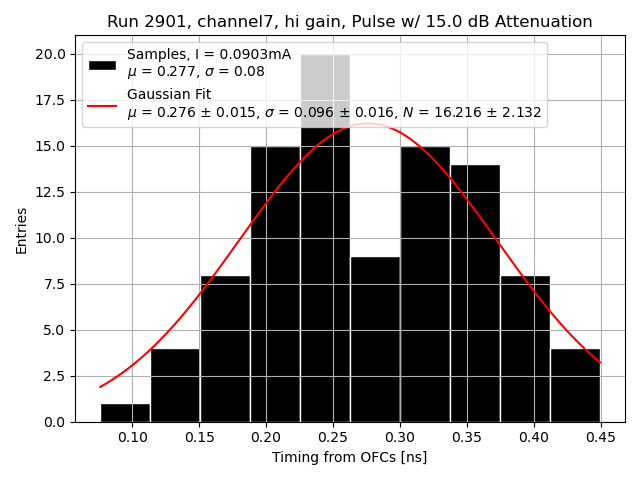

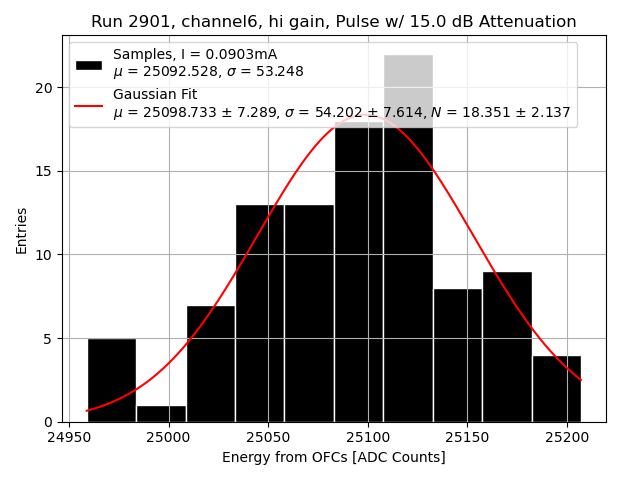

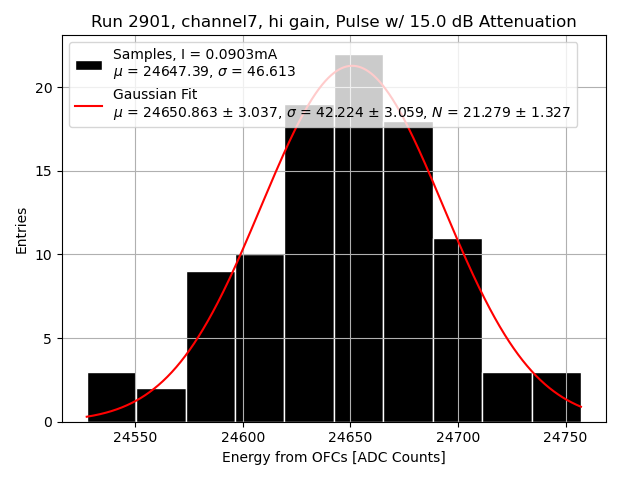

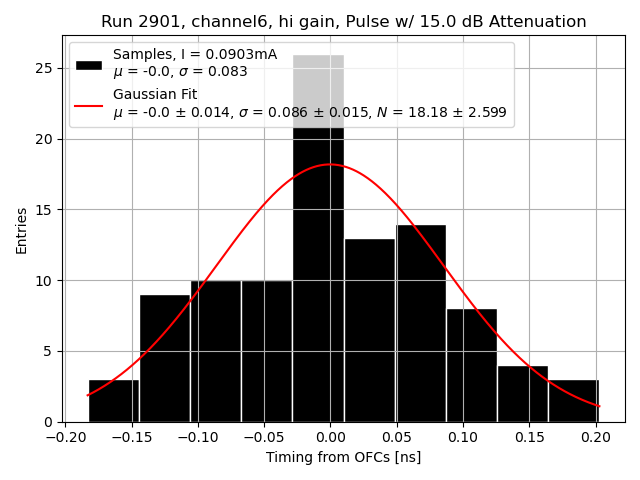

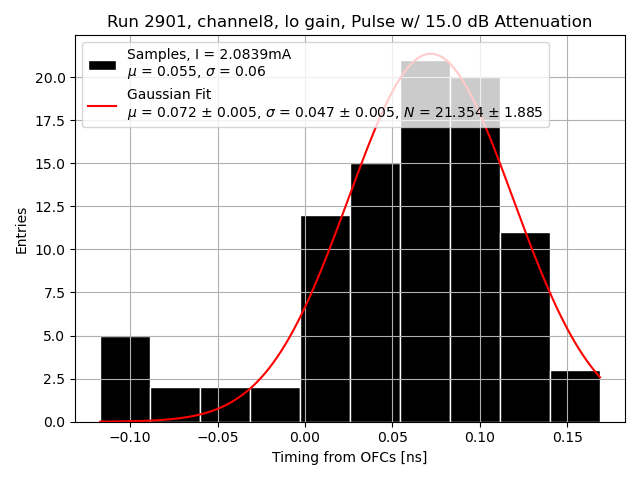

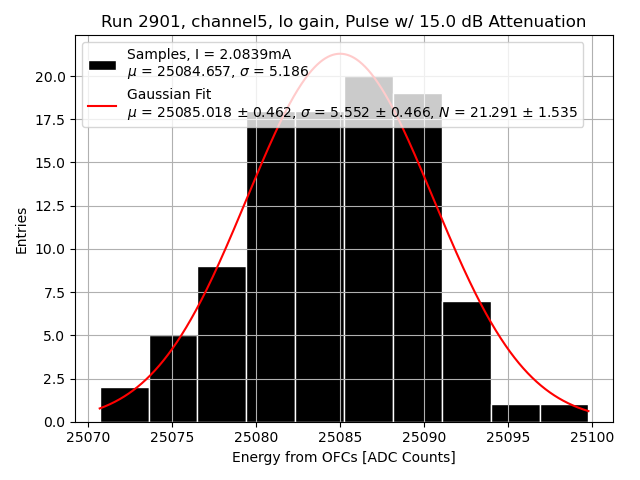

Raw Pulse Data (all measurements) Average interleaved pulse train Energy from OFCs Timing from OFCs
Channel 5
Channel 6
Channel 7
Channel 8
