Per-chip Measurements

ASIC 377

Power Supply Measurements

Pre/Post Config Voltage Current
pre 4.0 1.9950
pre 8.0 0.4057
post 4.0 2.6030
post 8.0 0.4065

Serializer Test

channel1 pass
channel2 pass
channel3 pass
channel4 pass
channel5 pass
channel6 pass
channel7 pass
channel8 pass

Clock Scan

Clock scan pass fraction = 0.4375

Before Edge Count (CP40) 1024 1024 1024 1024 1024 1024 1024 1024 1024 1024 -1 -1 1024 1024 1024 1024
After Edge Count (CP40) 1024 1024 1024 0 0 1024 1024 1024 0 0 -1 -1 1024 1024 1024 1024
Before Edge Count(CP80) 1024 1024 1024 1024 1024 -1 -1 -1 1024 -1 -1 -1 1024 1024 1024 1024
After Edge Count (CP80) 1024 1024 1024 1024 1024 -1 -1 -1 1024 -1 -1 -1 1024 1024 1024 1024
lpGBT Phase Ch1 5 5 5 6 6 -1 -1 -1 6 -1 5 5 5 5 5 5
lpGBT Phase Ch2 5 5 5 6 6 -1 -1 -1 6 -1 -1 5 5 5 5 5
lpGBT Phase Ch3 5 5 5 6 -1 -1 -1 -1 6 -1 5 5 5 5 5 5
lpGBT Phase Ch4 5 5 5 6 -1 -1 -1 -1 6 -1 -1 5 5 5 5 5
lpGBT Phase Ch5 5 5 5 6 6 6 6 6 6 6 -1 5 5 5 5 5
lpGBT Phase Ch6 5 5 5 6 -1 -1 -1 -1 6 -1 -1 5 5 5 5 5
lpGBT Phase Ch7 5 5 5 6 6 -1 -1 -1 6 -1 -1 -1 5 5 5 5
lpGBT Phase Ch8 5 5 5 6 6 6 6 6 6 6 -1 -1 5 5 5 5

Pedestal Results

ASIC Channel Mean Baseline RMS Run

5 MHz Sine Results

ASIC Channel Run meanENOB mean SFDR mean SNR mean SINAD
377 channel1 2903 11.030835 71.982234 71.107241 68.165628
377 channel2 2903 10.750304 73.538036 67.616154 66.476832
377 channel4 2903 11.276695 73.948367 72.310815 69.645706

Pulse Results

Channel ENERGY RMS from OFCs ENERGY RMS from peak Measurements Run TIMING dist mean TIMING dist std a_i b_i mean ENERGY from OFCs mean ENERGY from peak
channel5 5.68886 - - 2903 0.00001 0.08909 [0.13224, 0.22583, 0.62425, 0.29291, 0.26087] [10.20154, -26.01718, 6.02798, 6.48723, 3.17776] 25041.55340 -
channel6 57.81399 - - 2903 0.00000 0.09634 [0.16101, 0.26087, 0.59362, 0.32931, 0.27711] [7.57732, -26.44032, 6.41871, 5.44297, 5.66837] 25024.85950 -
channel7 49.18800 - - 2903 0.28816 0.07858 [0.16101, 0.26087, 0.59362, 0.32931, 0.27711] [7.57732, -26.44032, 6.41871, 5.44297, 5.66837] 24593.14352 -
channel8 4.06847 - - 2903 -0.02196 0.03558 [0.13224, 0.22583, 0.62425, 0.29291, 0.26087] [10.20154, -26.01718, 6.02798, 6.48723, 3.17776] 24497.26866 -

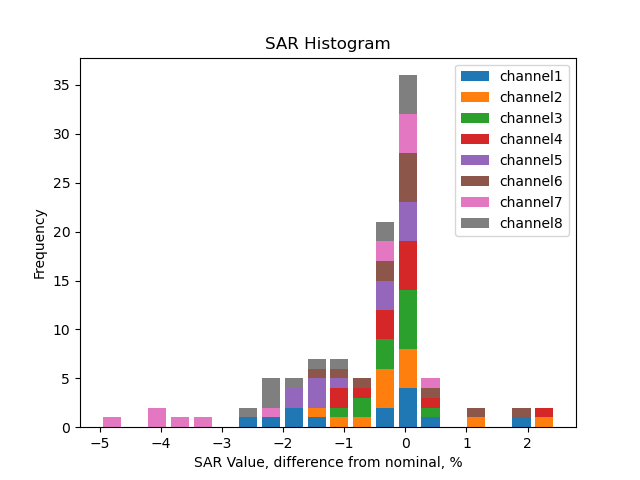

SAR calib vals

channel1 3310.0 1890.93 946.60 591.88 355.40 237.21 118.20 202.02 116.08 57.84 29.12 21.89 14.84 9.44 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3310.0 1891.24 946.30 591.77 355.23 236.97 118.15 204.57 117.59 58.61 29.49 22.14 14.97 9.48 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3310.0 1891.12 946.68 592.01 355.36 237.19 118.13 205.67 118.06 58.88 29.64 22.22 14.62 9.30 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3310.0 1891.17 946.53 592.18 355.38 237.10 118.23 204.83 117.44 58.60 29.61 22.28 14.74 9.45 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3310.0 1891.32 946.15 592.07 355.49 237.20 118.25 204.17 117.21 58.37 29.54 21.77 14.54 9.13 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3310.0 1890.76 946.45 591.95 355.46 237.03 118.19 204.52 117.40 58.61 29.69 22.23 14.97 9.43 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3310.0 1891.42 946.61 592.00 355.37 237.22 118.23 199.03 114.25 56.84 28.61 21.10 14.46 9.29 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3310.0 1891.36 946.59 592.20 355.47 237.36 118.10 202.28 116.02 57.85 29.08 21.71 14.59 9.15 6.0 4.0 2.0 1.0 0.5 0.25

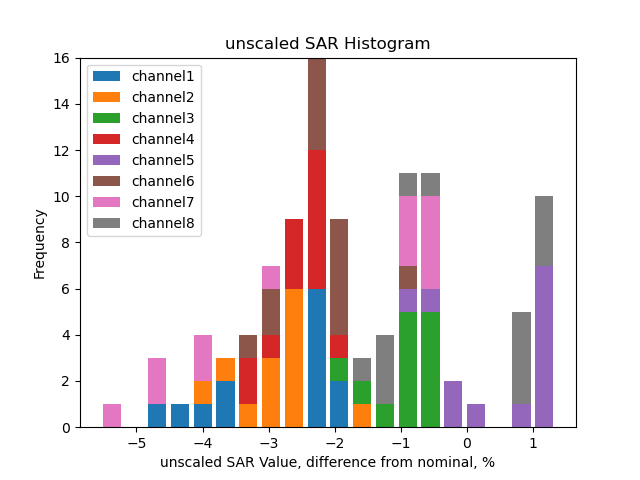

Unscaled SAR calib vals

channel1 3505.75 2002.76 1002.58 626.88 376.42 251.24 125.19 213.97 122.94 61.26 30.84 23.18 15.72 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3491.59 1995.00 998.22 624.24 374.72 249.97 124.63 215.79 124.04 61.83 31.11 23.35 15.79 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3559.82 2033.85 1018.13 636.69 382.18 255.09 127.05 221.19 126.97 63.32 31.88 23.90 15.72 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3502.01 2000.87 1001.44 626.53 376.00 250.85 125.09 216.71 124.25 62.00 31.33 23.57 15.59 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3626.44 2072.13 1036.60 648.67 389.48 259.88 129.56 223.69 128.42 63.95 32.36 23.85 15.93 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3510.28 2005.16 1003.72 627.77 376.97 251.37 125.34 216.89 124.50 62.16 31.49 23.58 15.88 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3561.97 2035.40 1018.67 637.07 382.42 255.28 127.23 214.18 122.95 61.17 30.79 22.71 15.56 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3619.09 2067.98 1034.98 647.50 388.66 259.52 129.13 221.17 126.85 63.25 31.80 23.74 15.95 10.0 6.0 4.0 2.0 1.0 0.5 0.25

Mdac calib vals

channel1 4225.16 4227.14 4225.50 4224.20 4225.89 4222.96 4221.95 4219.56
channel2 4228.64 4229.74 4230.26 4228.70 4228.30 4226.25 4226.05 4223.81
channel3 4260.26 4263.29 4262.86 4262.90 4263.64 4260.99 4260.12 4259.52
channel4 4247.89 4249.45 4248.89 4248.95 4250.21 4248.13 4247.42 4244.48
channel5 4087.31 4088.86 4089.04 4090.21 4092.29 4091.11 4092.20 4090.97
channel6 4112.42 4114.16 4115.24 4115.18 4117.21 4115.13 4115.15 4112.46
channel7 4066.49 4069.13 4067.92 4069.03 4070.12 4068.14 4068.42 4065.62
channel8 4073.48 4076.54 4076.00 4075.81 4077.61 4076.07 4075.32 4074.05

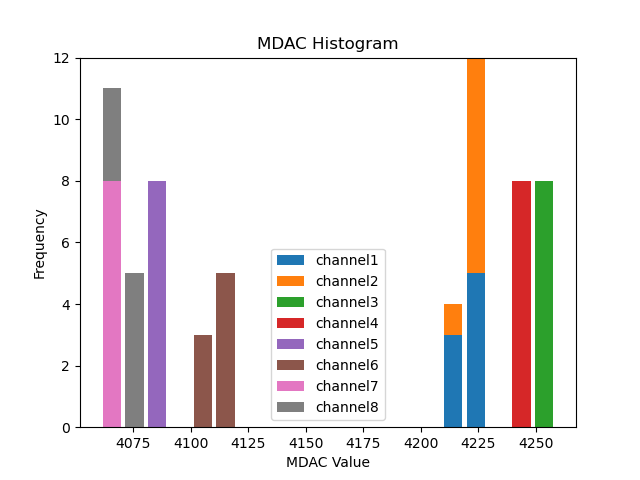

Unscaled Mdac calib vals

channel1 129.16 4227.14 4225.50 4224.20 4225.89 4222.96 4221.95 4219.56
channel2 132.64 4229.74 4230.26 4228.70 4228.30 4226.25 4226.05 4223.81
channel3 164.26 4263.29 4262.86 4262.90 4263.64 4260.99 4260.12 4259.52
channel4 151.89 4249.45 4248.89 4248.95 4250.21 4248.13 4247.42 4244.48
channel5 -8.69 4088.86 4089.04 4090.21 4092.29 4091.11 4092.20 4090.97
channel6 16.42 4114.16 4115.24 4115.18 4117.21 4115.13 4115.15 4112.46
channel7 -29.51 4069.13 4067.92 4069.03 4070.12 4068.14 4068.42 4065.62
channel8 -22.52 4076.54 4076.00 4075.81 4077.61 4076.07 4075.32 4074.05

(click on a plot to zoom...)

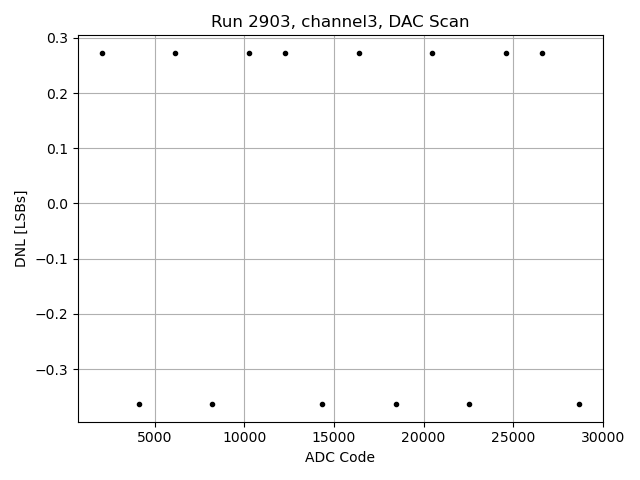

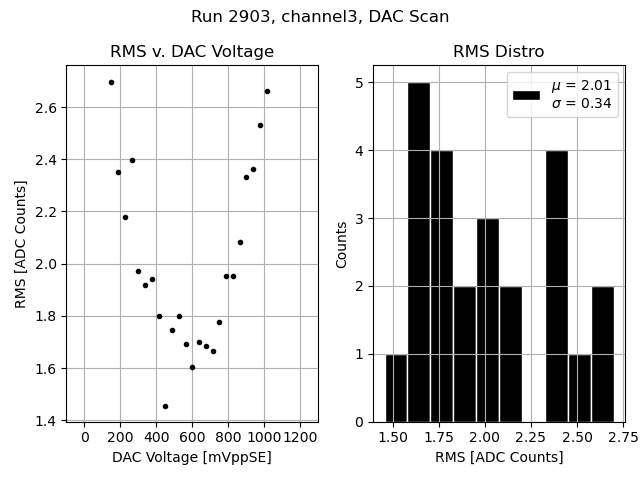

Pedestal Distribution DAC Linearity and Residuals DAC RMS DAC DNL

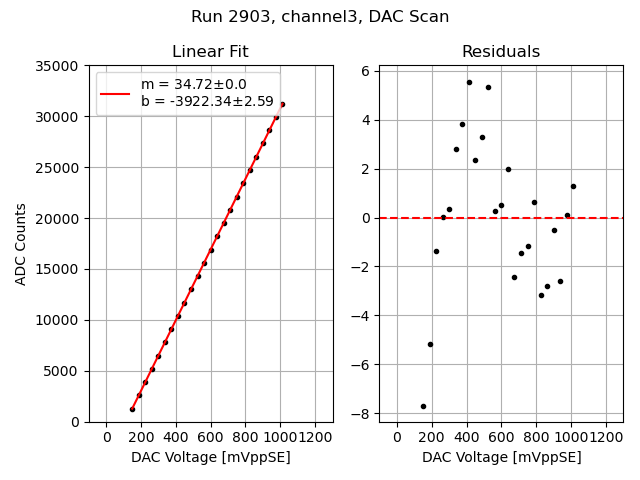

Channel 3

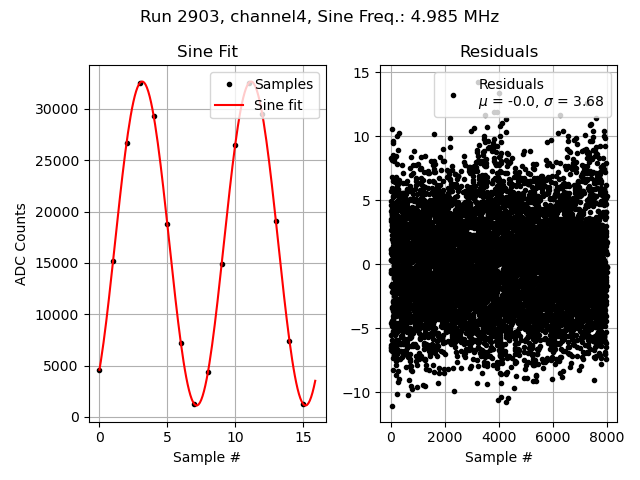

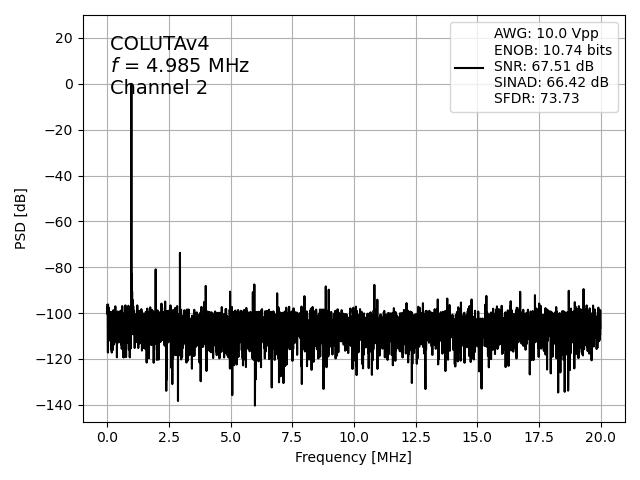

Pedestal Distribution Raw Sine Samples Sine FFT Sine Fitted

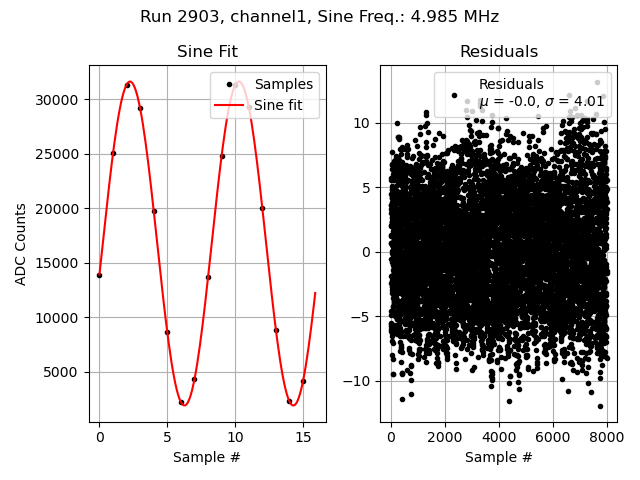

Channel 1
Channel 2
Channel 4

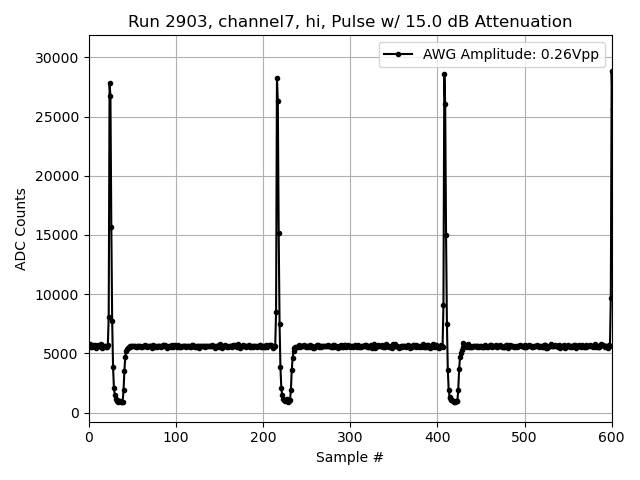

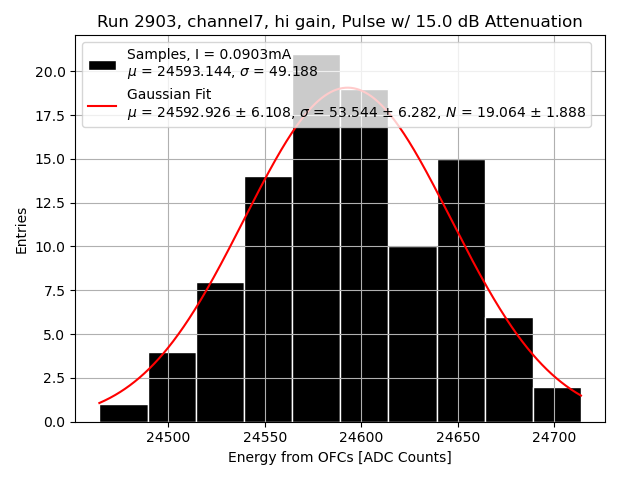

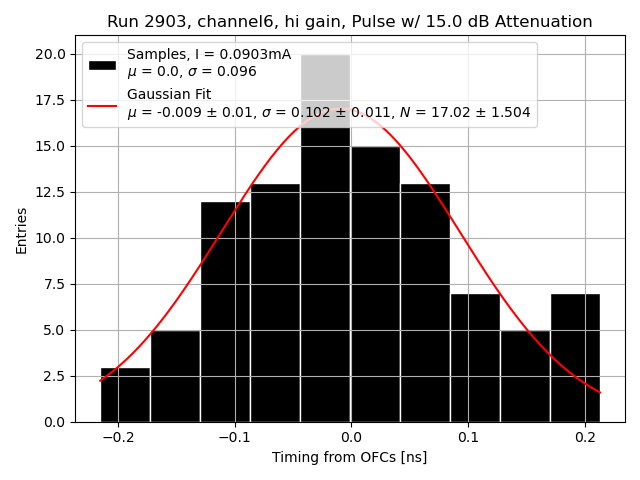

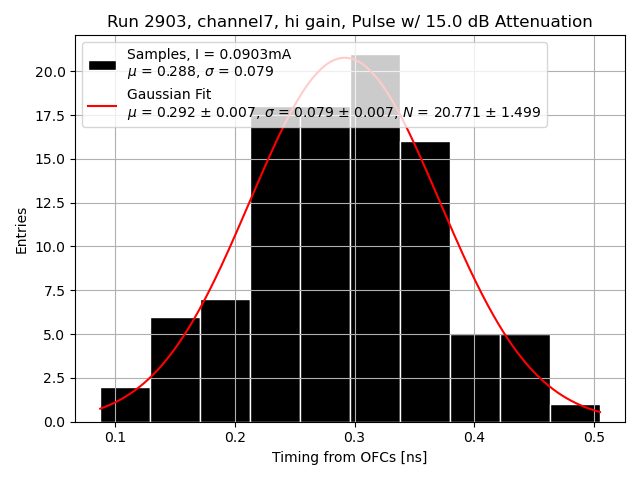

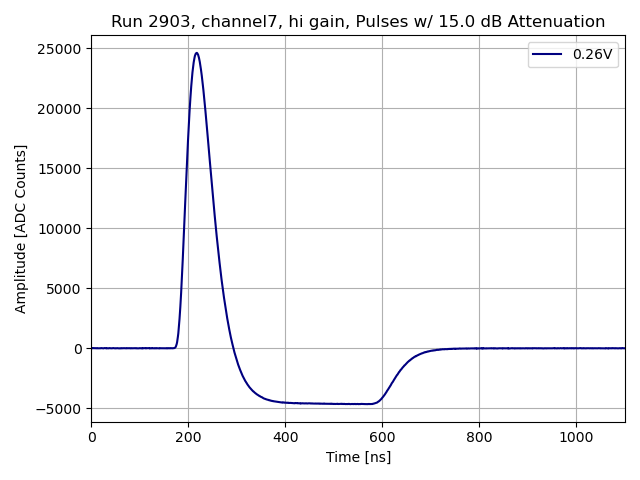

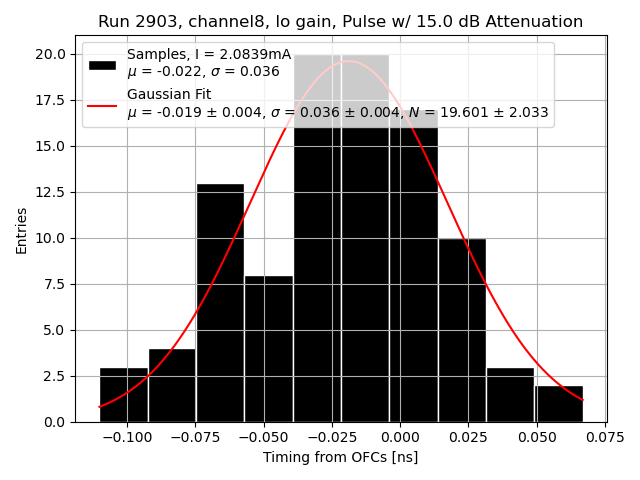

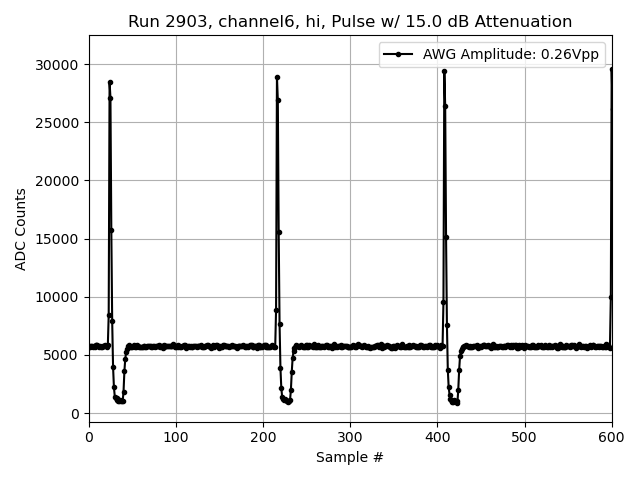

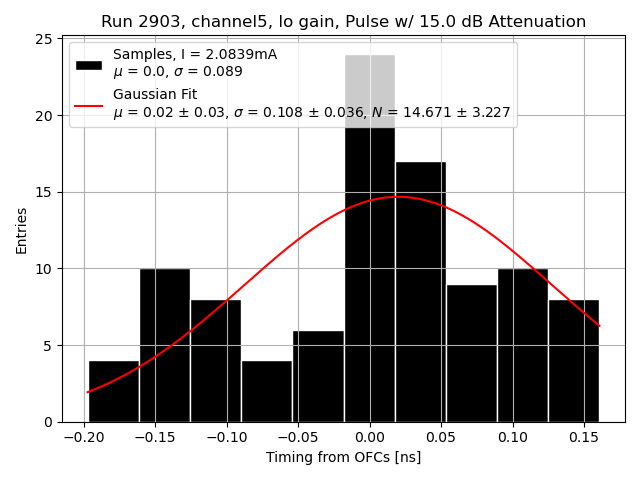

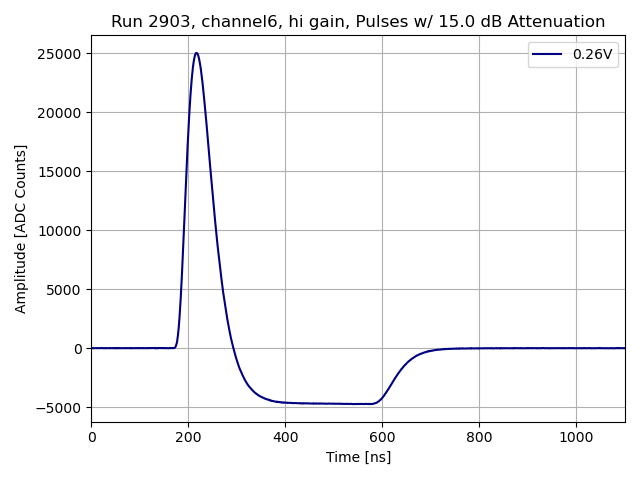

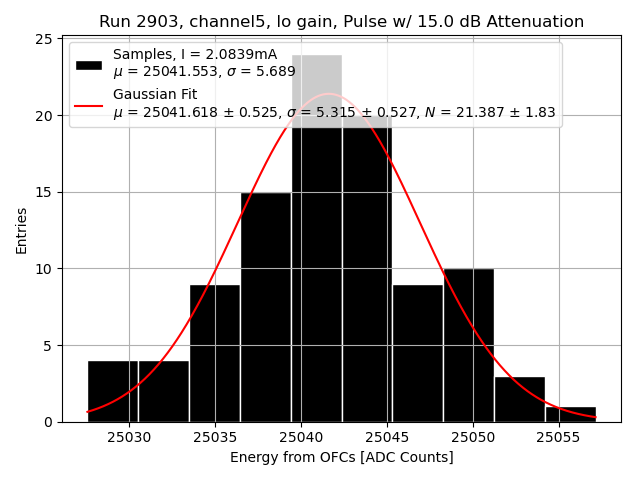

Raw Pulse Data (all measurements) Average interleaved pulse train Energy from OFCs Timing from OFCs

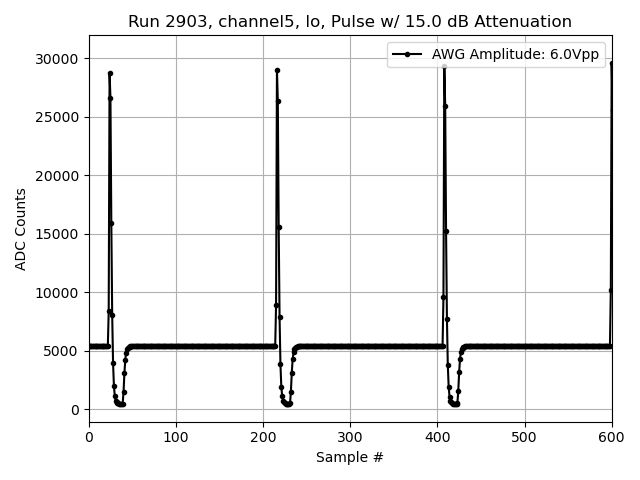

Channel 5

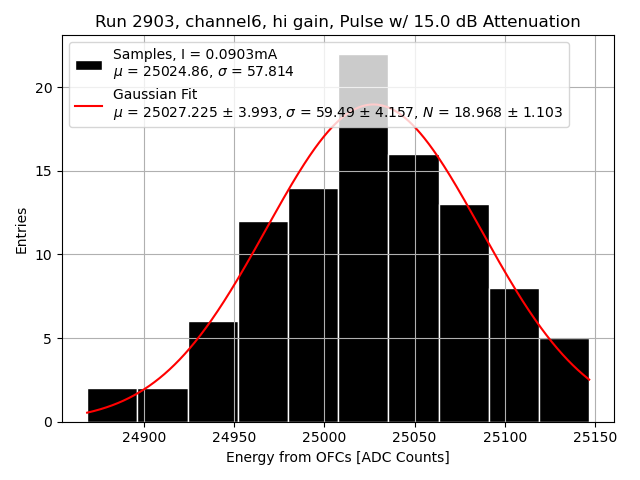

Channel 6
Channel 7

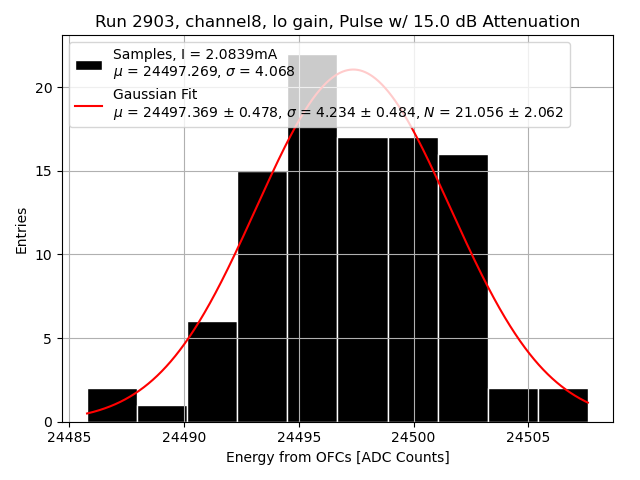

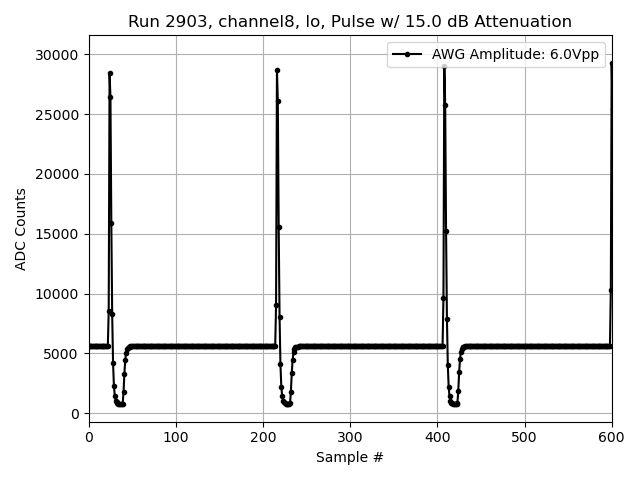

Channel 8
