Per-chip Measurements

ASIC 609

Power Supply Measurements

Pre/Post Config Voltage Current
pre 4.0 2.3990
pre 8.0 0.4067
post 4.0 2.6400
post 8.0 0.4076

Serializer Test

channel1 pass
channel2 pass
channel3 pass
channel4 pass
channel5 pass
channel6 pass
channel7 pass
channel8 pass

Clock Scan

Clock scan pass fraction = 0.5

Before Edge Count (CP40) 1024 1024 1024 1024 1024 1024 1024 1024 1024 1024 -1 -1 1024 1024 1024 1024
After Edge Count (CP40) 1024 1024 1024 1024 0 0 0 0 0 0 -1 -1 1024 1024 1024 1024
Before Edge Count(CP80) 1024 1024 1024 1024 1024 -1 -1 -1 1024 -1 -1 -1 1024 1024 1024 1024
After Edge Count (CP80) 1024 1024 1024 1024 1024 -1 -1 -1 1024 -1 -1 -1 1024 1024 1024 1024
lpGBT Phase Ch1 3 3 3 3 4 -1 -1 -1 4 -1 -1 3 3 3 3 3
lpGBT Phase Ch2 3 3 3 3 4 -1 -1 -1 4 -1 -1 3 3 3 3 3
lpGBT Phase Ch3 3 3 3 3 4 -1 -1 -1 4 -1 3 3 3 3 3 3
lpGBT Phase Ch4 3 3 3 3 4 -1 -1 -1 4 -1 -1 3 3 3 3 3
lpGBT Phase Ch5 3 3 3 3 4 4 4 4 4 4 -1 3 3 3 3 3
lpGBT Phase Ch6 3 3 3 3 4 -1 -1 -1 4 -1 -1 3 3 3 3 3
lpGBT Phase Ch7 3 3 3 3 4 -1 -1 -1 4 -1 -1 -1 3 3 3 3
lpGBT Phase Ch8 3 3 3 3 4 4 4 4 4 4 -1 -1 3 3 3 3

Pedestal Results

ASIC Channel Mean Baseline RMS Run

5 MHz Sine Results

ASIC Channel Run meanENOB mean SFDR mean SNR mean SINAD
609 channel1 2922 11.892761 84.859468 73.977117 73.354419
609 channel2 2922 10.981064 84.354870 68.036792 67.866005
609 channel4 2922 11.807302 83.617513 73.576373 72.839958

Pulse Results

Channel ENERGY RMS from OFCs ENERGY RMS from peak Measurements Run TIMING dist mean TIMING dist std a_i b_i mean ENERGY from OFCs mean ENERGY from peak
channel5 4.78319 - - 2922 -0.00000 0.03475 [0.13283, 0.22836, 0.61197, 0.31025, 0.25867] [9.64158, -25.92763, 5.18726, 7.67733, 2.20767] 24288.74550 -
channel6 54.22140 - - 2922 -0.00001 0.10091 [0.16314, 0.25612, 0.59127, 0.33611, 0.27674] [6.93683, -26.11998, 5.63246, 5.61981, 6.39867] 24229.65750 -
channel7 44.57777 - - 2922 0.21223 0.09596 [0.16314, 0.25612, 0.59127, 0.33611, 0.27674] [6.93683, -26.11998, 5.63246, 5.61981, 6.39867] 23982.34176 -
channel8 4.13791 - - 2922 -0.02510 0.06171 [0.13283, 0.22836, 0.61197, 0.31025, 0.25867] [9.64158, -25.92763, 5.18726, 7.67733, 2.20767] 23983.19871 -

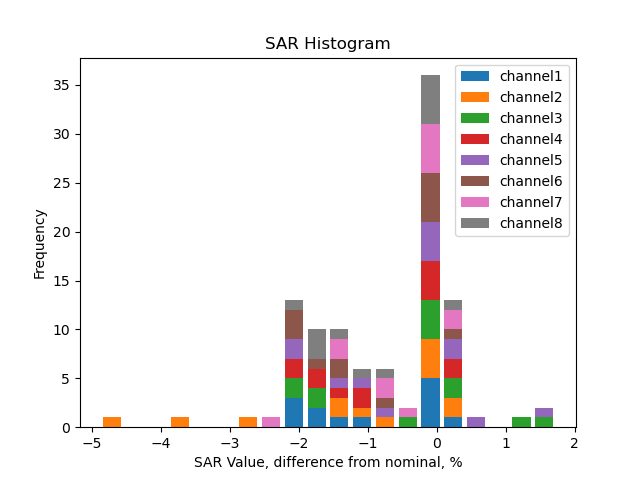

SAR calib vals

channel1 3310.0 1891.28 946.78 592.41 355.47 237.35 118.14 202.89 116.30 57.94 29.23 21.75 14.66 9.09 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3310.0 1891.31 946.78 591.90 355.56 237.19 118.21 204.21 117.13 58.33 29.34 21.57 14.23 8.80 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3310.0 1891.23 946.93 592.10 355.56 237.44 118.27 202.78 116.28 57.89 29.12 22.11 14.97 9.41 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3310.0 1891.43 946.70 592.12 355.51 237.18 118.28 202.63 116.16 57.94 29.31 21.80 14.65 9.12 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3310.0 1891.22 946.85 592.13 355.64 237.43 118.30 203.23 116.65 58.01 29.30 22.05 14.87 9.40 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3310.0 1891.29 946.78 592.18 355.34 237.28 118.16 202.78 116.34 58.01 29.23 21.77 14.58 9.17 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3310.0 1891.10 946.80 592.10 355.40 237.38 118.20 204.57 117.61 58.69 29.64 22.12 14.61 9.02 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3310.0 1891.41 946.53 592.10 355.45 237.27 118.31 203.48 116.86 58.10 29.36 21.76 14.56 9.16 6.0 4.0 2.0 1.0 0.5 0.25

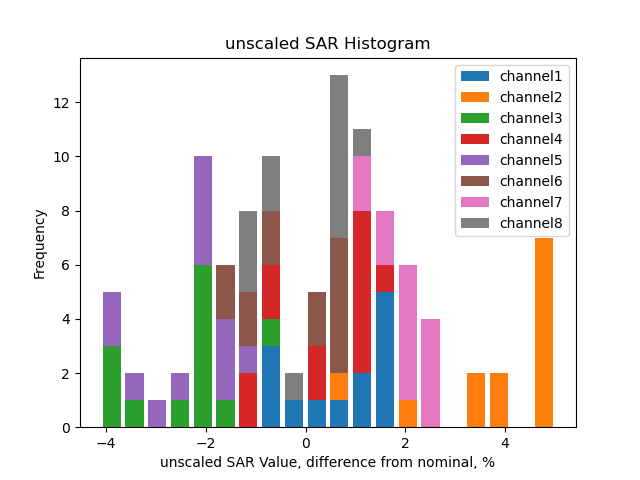

Unscaled SAR calib vals

channel1 3641.28 2080.57 1041.54 651.70 391.05 261.10 129.96 223.20 127.94 63.74 32.16 23.93 16.13 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3759.97 2148.42 1075.49 672.36 403.90 269.43 134.28 231.97 133.05 66.26 33.33 24.50 16.17 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3517.13 2009.58 1006.19 629.15 377.81 252.30 125.67 215.47 123.56 61.51 30.94 23.49 15.91 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3630.18 2074.39 1038.27 649.40 389.90 260.12 129.72 222.23 127.40 63.55 32.14 23.91 16.07 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3520.30 2011.38 1007.01 629.75 378.24 252.51 125.82 216.14 124.06 61.70 31.16 23.45 15.82 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3608.31 2061.74 1032.11 645.55 387.36 258.66 128.81 221.05 126.83 63.24 31.86 23.73 15.89 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3668.54 2095.94 1049.36 656.24 393.90 263.09 131.00 226.73 130.35 65.05 32.85 24.52 16.19 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3614.95 2065.66 1033.73 646.65 388.20 259.13 129.21 222.23 127.63 63.45 32.07 23.77 15.90 10.0 6.0 4.0 2.0 1.0 0.5 0.25

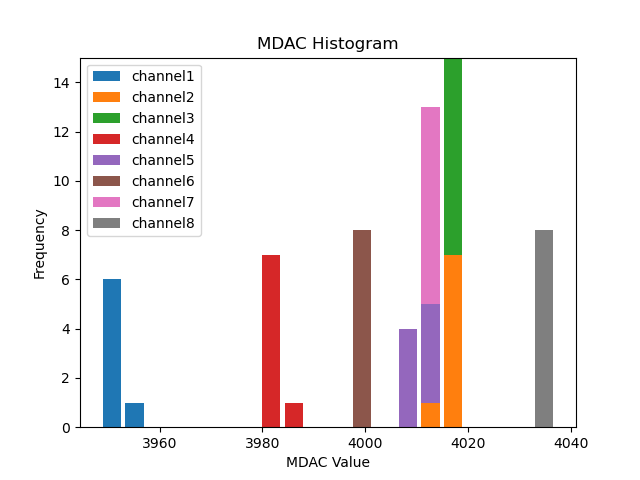

Mdac calib vals

channel1 3951.44 3953.47 3952.28 3952.83 3955.17 3952.83 3951.88 3950.70
channel2 4017.81 4018.72 4019.40 4018.84 4020.70 4017.99 4017.69 4016.14
channel3 4019.15 4020.73 4020.18 4020.06 4020.96 4019.84 4020.79 4018.57
channel4 3983.25 3985.15 3985.12 3984.89 3986.58 3985.17 3985.28 3983.53
channel5 4011.65 4013.05 4012.35 4012.74 4014.29 4012.79 4012.47 4010.62
channel6 3999.36 4000.57 4000.35 4000.51 4003.13 3999.98 4000.25 3999.43
channel7 4013.42 4015.78 4014.80 4015.43 4016.44 4014.55 4013.75 4013.33
channel8 4036.61 4038.58 4038.91 4037.86 4039.17 4037.03 4037.58 4036.30

Unscaled Mdac calib vals

channel1 -144.56 3953.47 3952.28 3952.83 3955.17 3952.83 3951.88 3950.70
channel2 -78.19 4018.72 4019.40 4018.84 4020.70 4017.99 4017.69 4016.14
channel3 -76.85 4020.73 4020.18 4020.06 4020.96 4019.84 4020.79 4018.57
channel4 -112.75 3985.15 3985.12 3984.89 3986.58 3985.17 3985.28 3983.53
channel5 -84.35 4013.05 4012.35 4012.74 4014.29 4012.79 4012.47 4010.62
channel6 -96.64 4000.57 4000.35 4000.51 4003.13 3999.98 4000.25 3999.43
channel7 -82.58 4015.78 4014.80 4015.43 4016.44 4014.55 4013.75 4013.33
channel8 -59.39 4038.58 4038.91 4037.86 4039.17 4037.03 4037.58 4036.30

(click on a plot to zoom...)

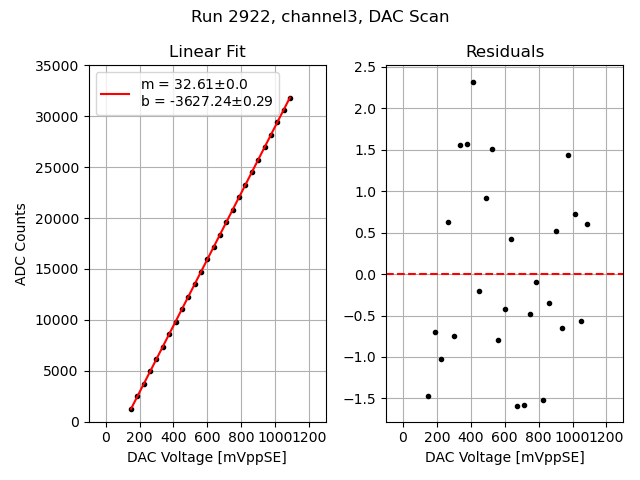

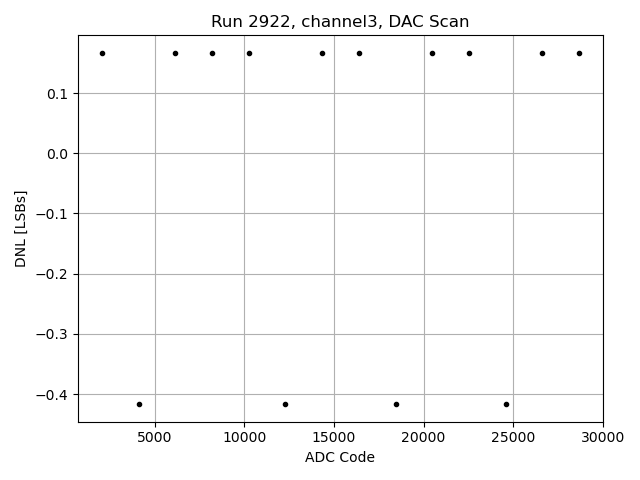

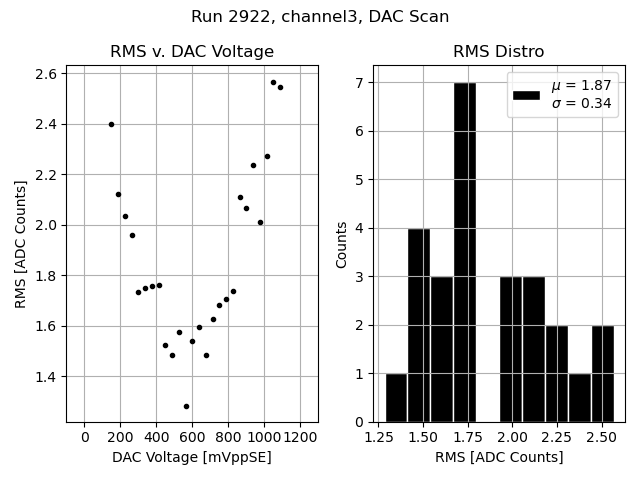

Pedestal Distribution DAC Linearity and Residuals DAC RMS DAC DNL
Channel 3

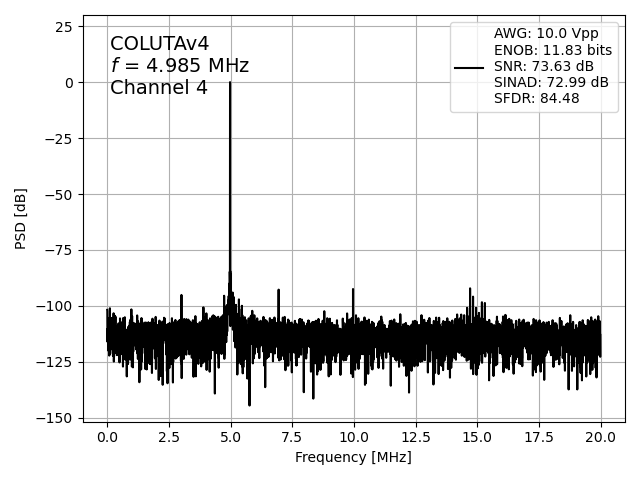

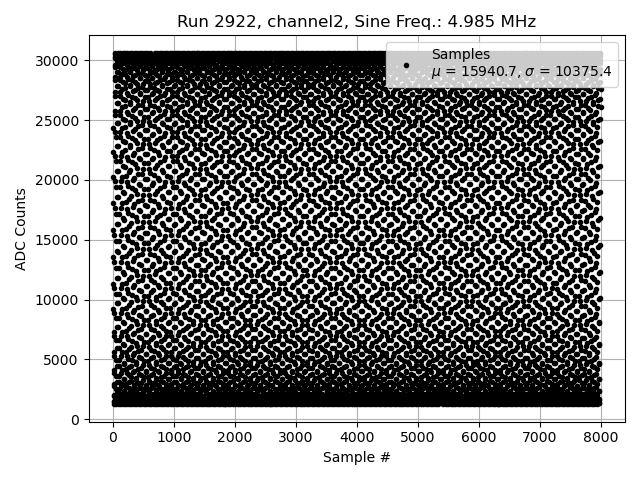

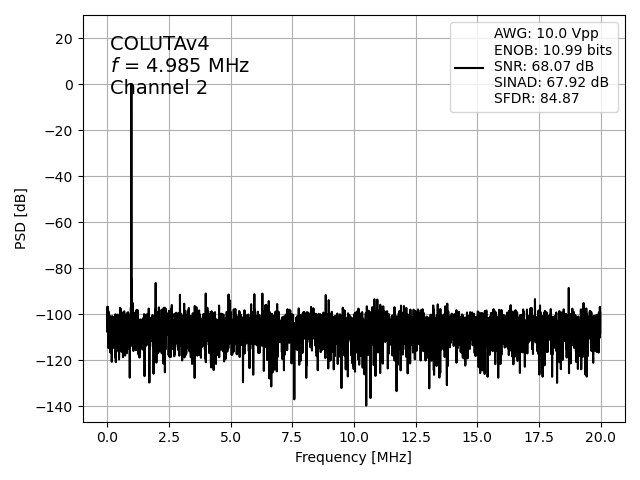

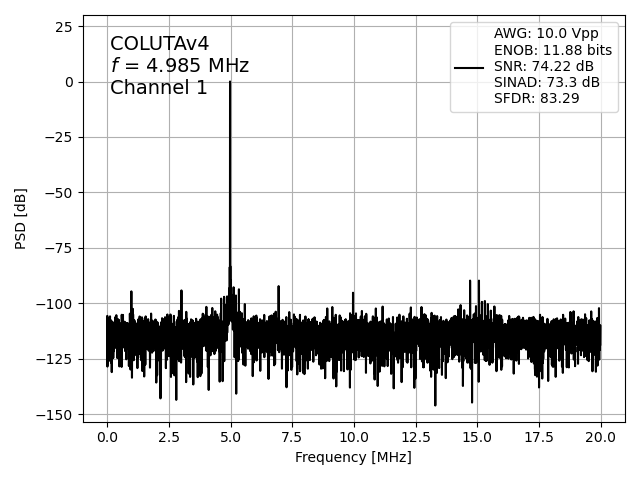

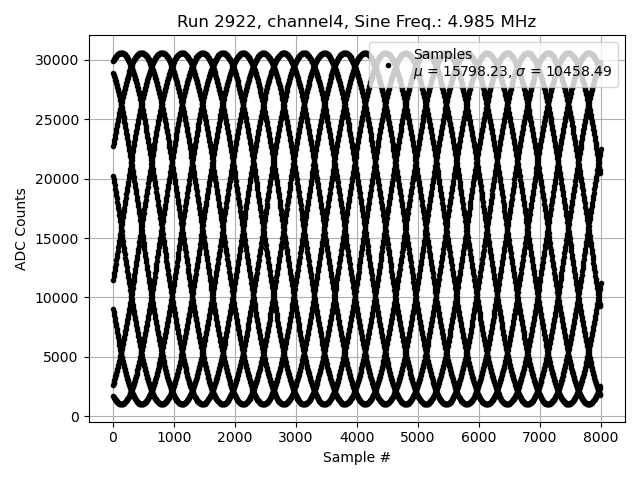

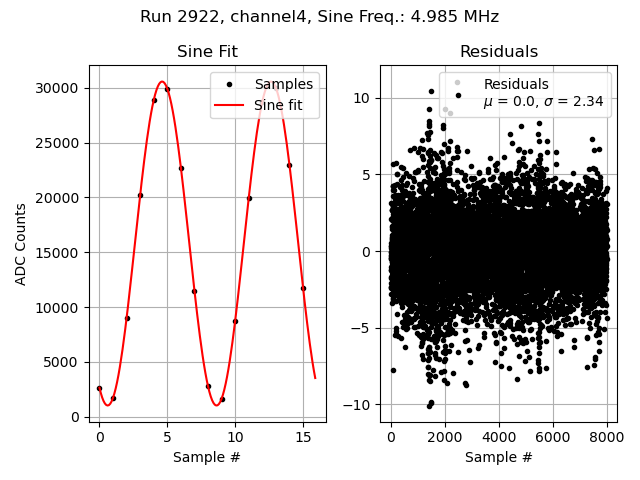

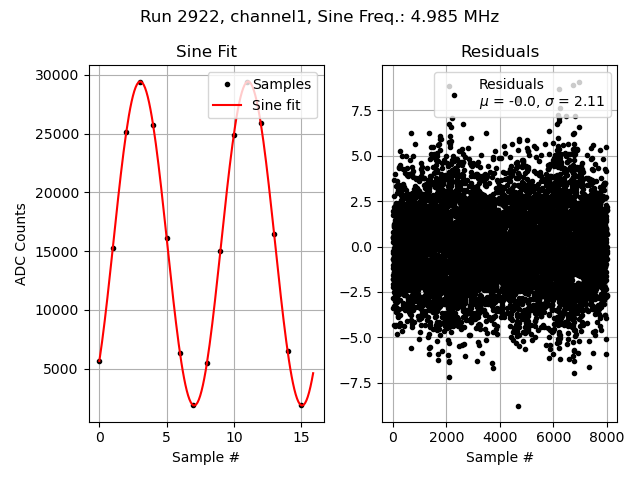

Pedestal Distribution Raw Sine Samples Sine FFT Sine Fitted
Channel 1
Channel 2
Channel 4

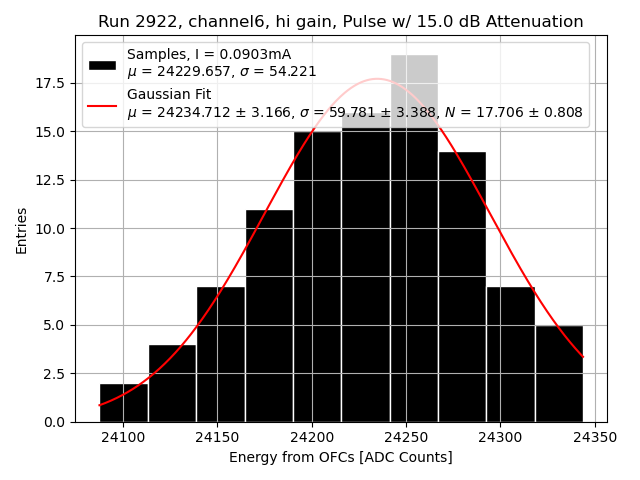

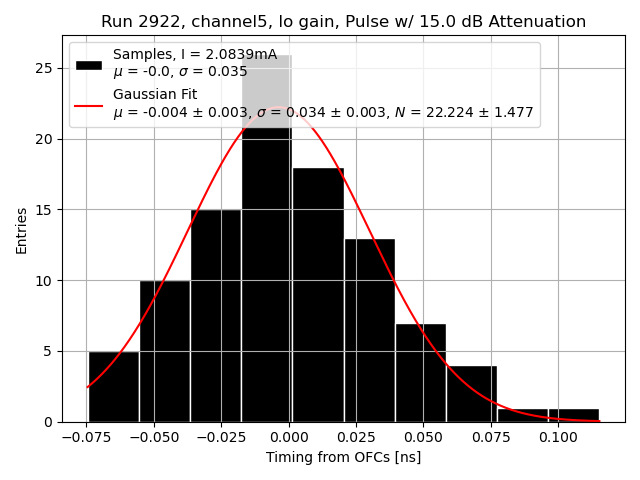

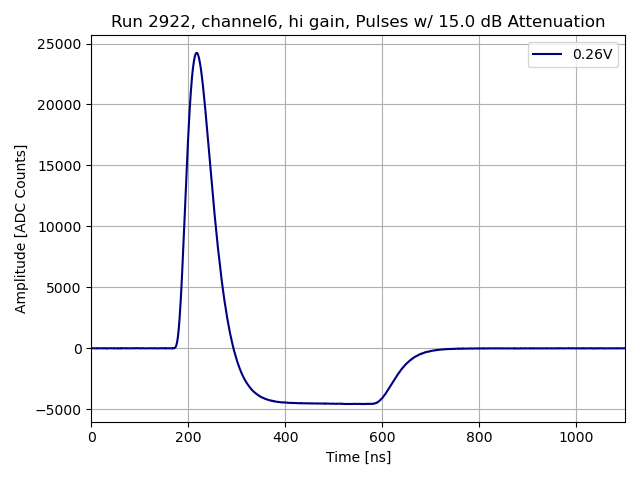

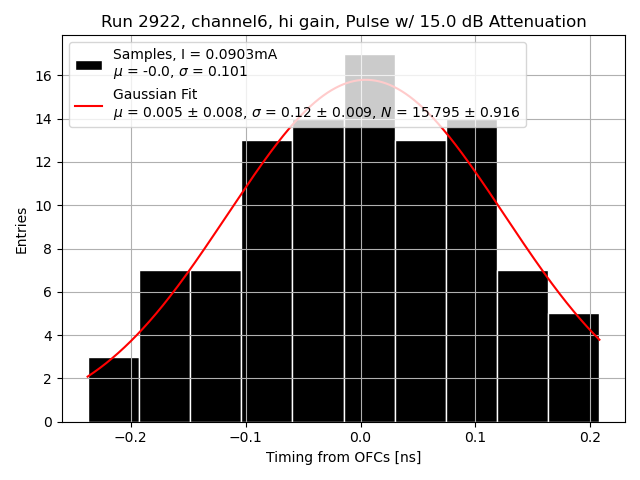

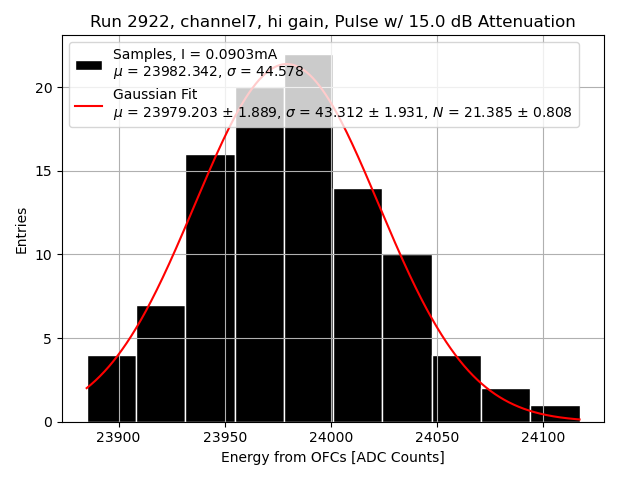

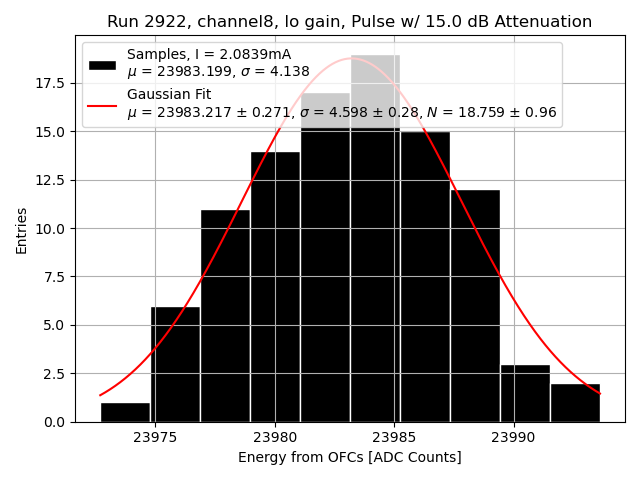

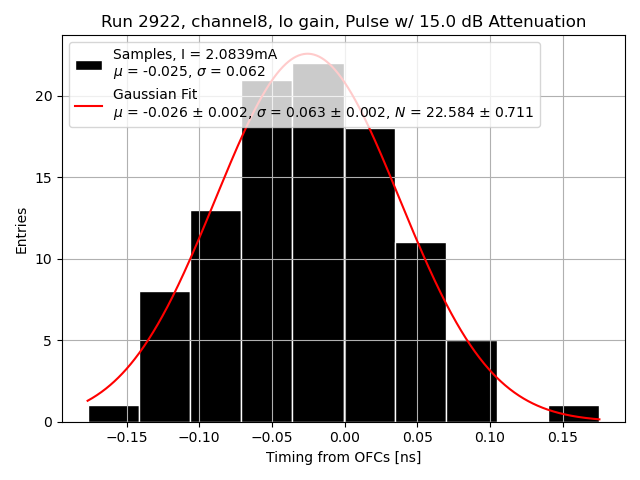

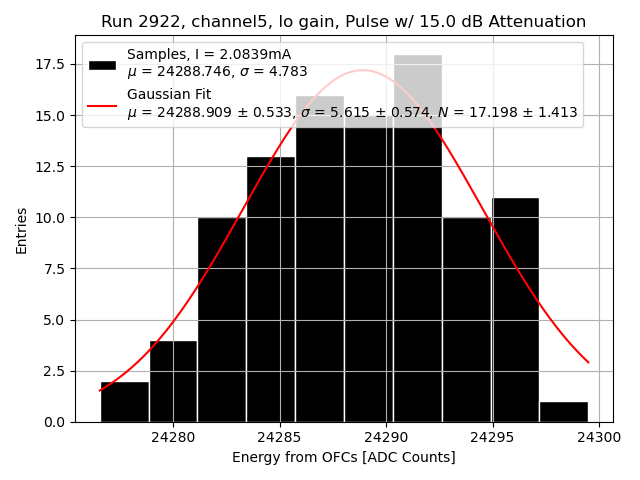

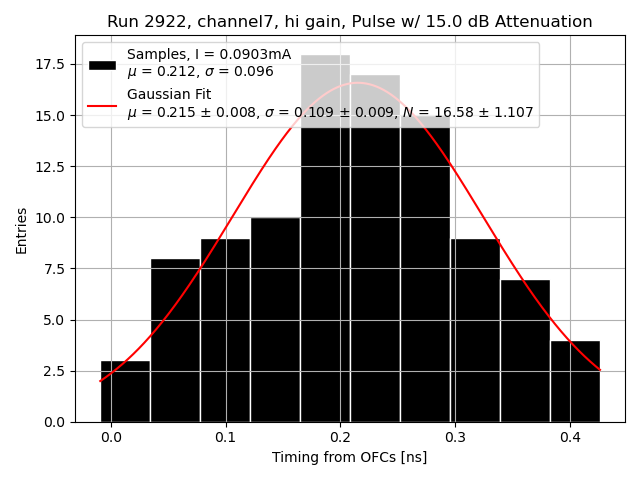

Raw Pulse Data (all measurements) Average interleaved pulse train Energy from OFCs Timing from OFCs
Channel 5
Channel 6
Channel 7
Channel 8
