Per-chip Measurements

ASIC 349

Power Supply Measurements

Pre/Post Config Voltage Current
pre 4.0 2.3200
pre 8.0 0.4059
post 4.0 2.6080
post 8.0 0.4078

Serializer Test

channel1 pass
channel2 pass
channel3 pass
channel4 pass
channel5 pass
channel6 pass
channel7 pass
channel8 pass

Clock Scan

Clock scan pass fraction = 0.5

Before Edge Count (CP40) 1024 1024 1024 1024 1024 1024 1024 1024 1024 1024 -1 1024 1024 1024 1024 1024
After Edge Count (CP40) 1024 1024 1024 0 0 1024 1024 1024 0 1024 -1 1024 1024 1024 1024 1024
Before Edge Count(CP80) 1024 1024 1024 1024 -1 -1 -1 -1 1024 -1 -1 1024 1024 1024 1024 1024
After Edge Count (CP80) 1024 1024 1024 1024 -1 -1 -1 -1 1024 -1 -1 1024 1024 1024 1024 1024
lpGBT Phase Ch1 7 7 7 8 -1 -1 -1 -1 8 -1 7 7 7 7 7 7
lpGBT Phase Ch2 7 7 7 8 8 -1 -1 -1 8 -1 7 7 7 7 7 7
lpGBT Phase Ch3 7 7 7 8 -1 -1 -1 -1 8 -1 7 7 7 7 7 7
lpGBT Phase Ch4 7 7 7 8 -1 -1 -1 -1 8 -1 7 7 7 7 7 7
lpGBT Phase Ch5 7 7 7 8 8 8 8 8 8 8 -1 7 7 7 7 7
lpGBT Phase Ch6 7 7 7 8 -1 -1 -1 -1 8 -1 -1 7 7 7 7 7
lpGBT Phase Ch7 7 7 7 8 -1 -1 -1 -1 8 -1 -1 7 7 7 7 7
lpGBT Phase Ch8 7 7 7 8 8 8 8 8 8 8 -1 7 7 7 7 7

Pedestal Results

ASIC Channel Mean Baseline RMS Run

5 MHz Sine Results

ASIC Channel Run meanENOB mean SFDR mean SNR mean SINAD
349 channel1 2925 11.585221 76.991208 73.239840 71.503028
349 channel2 2925 11.003162 84.263201 68.149657 67.999037
349 channel4 2925 11.552322 78.095978 72.655284 71.304978

Pulse Results

Channel ENERGY RMS from OFCs ENERGY RMS from peak Measurements Run TIMING dist mean TIMING dist std a_i b_i mean ENERGY from OFCs mean ENERGY from peak
channel5 5.23949 - - 2925 -0.00329 0.04160 [0.10615, 0.21217, 0.62273, 0.3142, 0.23556] [9.15778, -25.84361, 4.55359, 7.25748, 3.46946] 24093.56650 -
channel6 44.87862 - - 2925 0.00001 0.09583 [0.17243, 0.27746, 0.58065, 0.33533, 0.28248] [7.01446, -26.01299, 7.56554, 4.87302, 6.62164] 24152.54500 -
channel7 52.57249 - - 2925 0.32863 0.09251 [0.17243, 0.27746, 0.58065, 0.33533, 0.28248] [7.01446, -26.01299, 7.56554, 4.87302, 6.62164] 23890.35484 -
channel8 4.14686 - - 2925 0.04194 0.04678 [0.10615, 0.21217, 0.62273, 0.3142, 0.23556] [9.15778, -25.84361, 4.55359, 7.25748, 3.46946] 23753.12008 -

SAR calib vals

channel1 3310.0 1891.57 946.88 592.45 355.67 237.36 118.16 202.81 116.38 58.04 29.28 21.89 14.75 9.25 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3310.0 1891.28 946.44 592.11 355.38 237.25 118.19 203.85 117.02 58.31 29.45 21.71 14.48 9.07 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3310.0 1891.45 946.73 592.23 355.44 237.38 118.21 203.94 117.05 58.33 29.56 22.55 15.44 9.91 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3310.0 1890.89 946.58 592.35 355.58 237.36 118.30 202.84 116.38 57.87 29.24 21.79 14.40 9.10 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3310.0 1890.45 946.15 592.11 355.76 237.38 118.17 202.08 116.11 57.86 29.28 21.83 14.81 9.44 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3310.0 1891.90 946.76 592.28 355.71 237.12 118.17 205.29 117.88 58.79 29.56 22.29 14.83 9.43 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3310.0 1891.28 946.75 591.99 355.54 237.24 118.35 202.72 116.57 57.98 29.27 21.75 14.39 9.02 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3310.0 1891.70 946.92 592.28 355.62 237.31 118.13 201.43 115.47 57.51 29.09 21.71 14.49 9.08 6.0 4.0 2.0 1.0 0.5 0.25

Unscaled SAR calib vals

channel1 3578.32 2044.91 1023.64 640.48 384.50 256.60 127.74 219.25 125.81 62.74 31.65 23.66 15.95 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3651.39 2086.35 1044.06 653.18 392.03 261.72 130.38 224.87 129.09 64.32 32.49 23.95 15.97 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3338.42 1907.69 954.86 597.31 358.49 239.42 119.22 205.69 118.05 58.83 29.81 22.74 15.57 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3638.90 2078.78 1040.64 651.21 390.91 260.95 130.05 222.99 127.94 63.62 32.14 23.96 15.83 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3505.22 2001.95 1001.95 627.03 376.74 251.38 125.14 214.00 122.96 61.27 31.01 23.12 15.68 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3510.66 2006.59 1004.15 628.19 377.27 251.49 125.33 217.73 125.03 62.35 31.35 23.64 15.73 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3669.91 2096.93 1049.69 656.36 394.20 263.04 131.22 224.76 129.24 64.28 32.45 24.11 15.95 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3643.58 2082.35 1042.35 651.97 391.46 261.23 130.04 221.73 127.11 63.31 32.02 23.90 15.95 10.0 6.0 4.0 2.0 1.0 0.5 0.25

Mdac calib vals

channel1 4120.35 4122.27 4123.05 4122.77 4124.12 4122.18 4120.11 4118.47
channel2 4078.30 4079.87 4080.42 4079.38 4081.37 4078.79 4078.18 4076.46
channel3 4116.58 4118.62 4118.28 4117.84 4118.16 4117.89 4117.39 4116.11
channel4 4128.96 4130.42 4130.39 4129.85 4131.67 4130.01 4129.58 4128.19
channel5 3997.60 3999.41 3997.80 3998.21 4000.22 3998.24 3997.74 3996.10
channel6 4022.75 4024.46 4025.00 4024.84 4026.74 4024.23 4023.39 4022.00
channel7 4017.02 4020.18 4020.14 4019.53 4021.09 4018.72 4019.64 4017.53
channel8 3979.18 3981.63 3980.99 3980.59 3981.78 3981.05 3979.96 3978.50

Unscaled Mdac calib vals

channel1 24.35 4122.27 4123.05 4122.77 4124.12 4122.18 4120.11 4118.47
channel2 -17.70 4079.87 4080.42 4079.38 4081.37 4078.79 4078.18 4076.46
channel3 20.58 4118.62 4118.28 4117.84 4118.16 4117.89 4117.39 4116.11
channel4 32.96 4130.42 4130.39 4129.85 4131.67 4130.01 4129.58 4128.19
channel5 -98.40 3999.41 3997.80 3998.21 4000.22 3998.24 3997.74 3996.10
channel6 -73.25 4024.46 4025.00 4024.84 4026.74 4024.23 4023.39 4022.00
channel7 -78.98 4020.18 4020.14 4019.53 4021.09 4018.72 4019.64 4017.53
channel8 -116.82 3981.63 3980.99 3980.59 3981.78 3981.05 3979.96 3978.50

(click on a plot to zoom...)

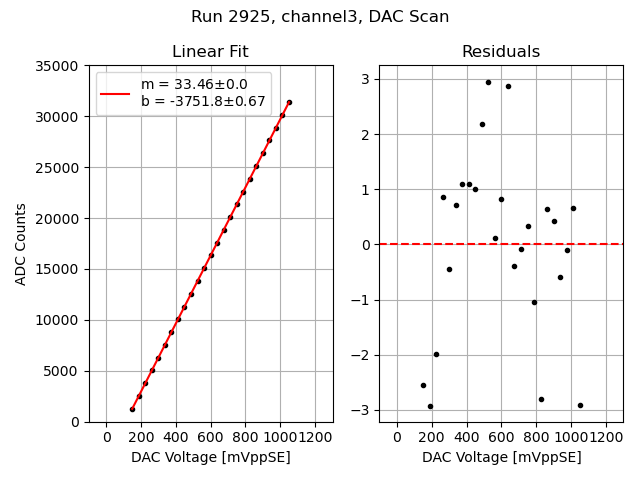

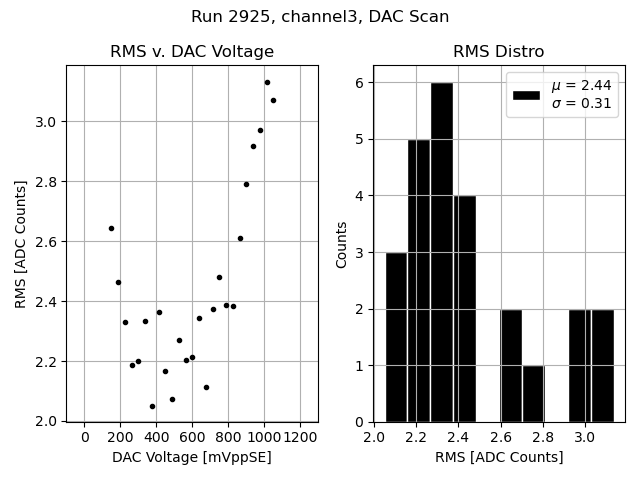

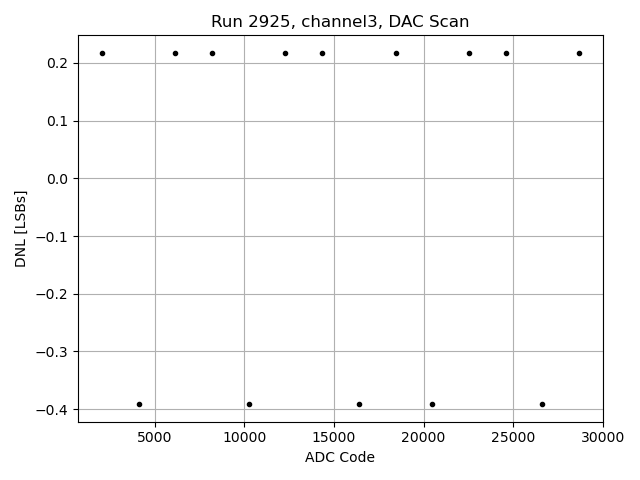

Pedestal Distribution DAC Linearity and Residuals DAC RMS DAC DNL
Channel 3
Pedestal Distribution Raw Sine Samples Sine FFT Sine Fitted
Channel 1
Channel 2
Channel 4

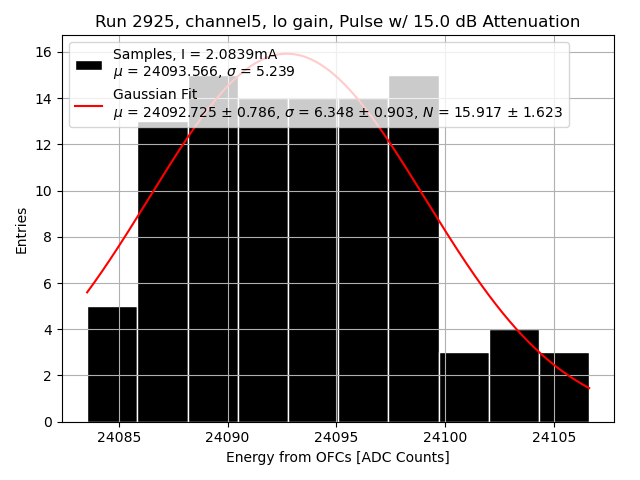

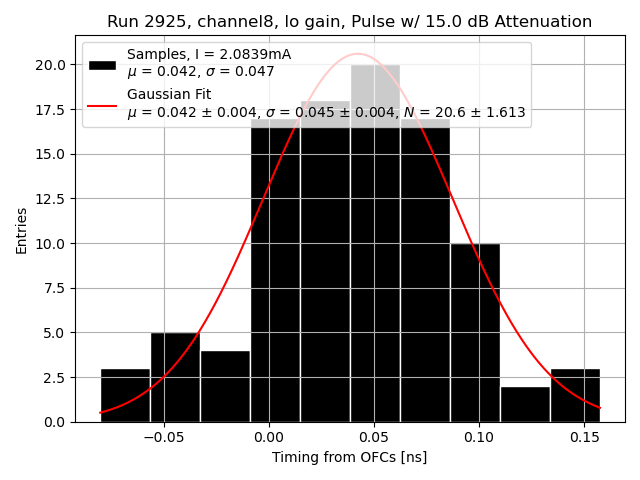

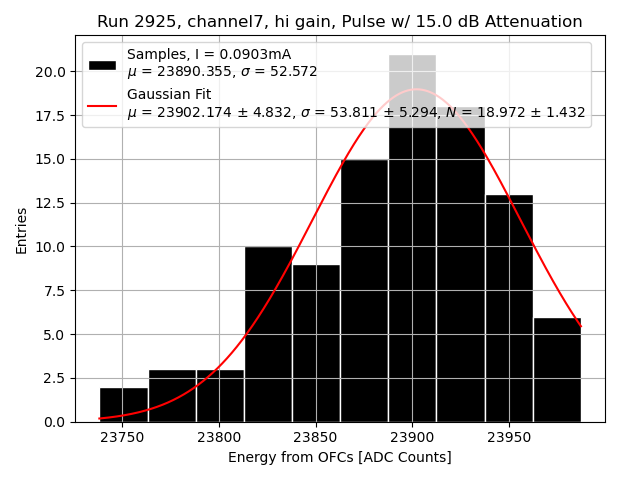

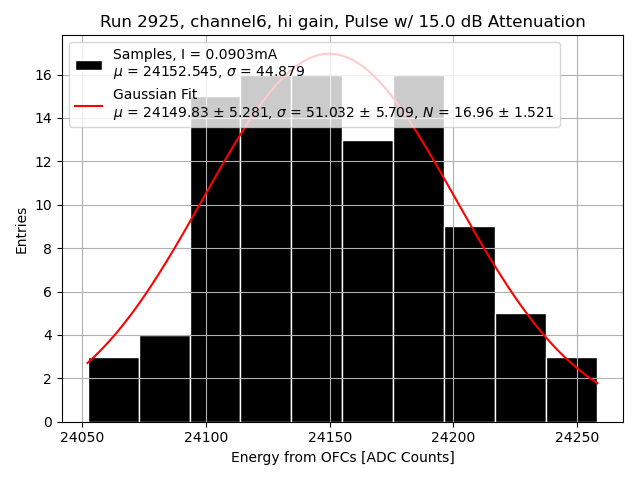

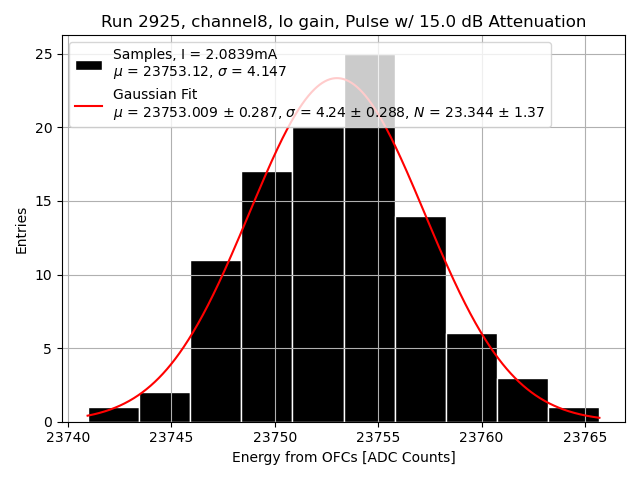

Raw Pulse Data (all measurements) Average interleaved pulse train Energy from OFCs Timing from OFCs
Channel 5
Channel 6
Channel 7
Channel 8
