Per-chip Measurements

ASIC 640

Power Supply Measurements

Pre/Post Config Voltage Current
pre 4.001 2.1760
pre 8.000 0.4082
post 4.000 2.6090
post 8.000 0.4087

Serializer Test

channel1 pass
channel2 pass
channel3 pass
channel4 pass
channel5 pass
channel6 pass
channel7 pass
channel8 pass

Clock Scan

Clock scan pass fraction = 0.5

Before Edge Count (CP40) 1024 1024 1024 1024 1024 1024 1024 1024 1024 1024 833 1024 1024 1024 1024 1024
After Edge Count (CP40) 1024 1024 1024 0 0 1024 1024 1024 0 0 1024 1024 1024 1024 1024 1024
Before Edge Count(CP80) 1024 1024 1024 1024 1024 -1 -1 -1 1024 -1 -1 1024 1024 1024 1024 1024
After Edge Count (CP80) 1024 1024 1024 1024 1024 -1 -1 -1 1024 -1 -1 1024 1024 1024 1024 1024
lpGBT Phase Ch1 12 12 12 13 13 -1 -1 -1 13 -1 12 12 12 12 12 12
lpGBT Phase Ch2 12 12 12 13 13 -1 -1 -1 13 -1 -1 12 12 12 12 12
lpGBT Phase Ch3 12 12 12 13 -1 -1 -1 -1 13 -1 12 12 12 12 12 12
lpGBT Phase Ch4 12 12 12 13 13 -1 -1 -1 13 -1 -1 12 12 12 12 12
lpGBT Phase Ch5 12 12 12 13 13 13 13 13 13 13 -1 12 12 12 12 12
lpGBT Phase Ch6 12 12 12 13 13 -1 -1 -1 13 13 -1 12 12 12 12 12
lpGBT Phase Ch7 12 12 12 13 13 -1 -1 -1 13 -1 -1 12 12 12 12 12
lpGBT Phase Ch8 12 12 12 13 13 13 13 13 13 13 13 12 12 12 12 12

Pedestal Results

ASIC Channel Mean Baseline RMS Run

5 MHz Sine Results

ASIC Channel Run meanENOB mean SFDR mean SNR mean SINAD
640 channel1 2940 11.126627 76.360062 70.041622 68.742296
640 channel2 2940 10.928726 81.928499 67.823928 67.550928
640 channel4 2940 11.858101 84.079950 73.822934 73.145766

Pulse Results

Channel ENERGY RMS from OFCs ENERGY RMS from peak Measurements Run TIMING dist mean TIMING dist std a_i b_i mean ENERGY from OFCs mean ENERGY from peak
channel5 5.34190 - - 2940 0.00294 0.03776 [0.11964, 0.23197, 0.6095, 0.31351, 0.25274] [8.77688, -25.89591, 5.79673, 6.21131, 4.01248] 24826.86567 -
channel6 46.65326 - - 2940 0.00003 0.08333 [0.16887, 0.25839, 0.59594, 0.32628, 0.28032] [7.49008, -26.26116, 6.03305, 5.70483, 5.38346] 24891.41700 -
channel7 46.91955 - - 2940 0.27759 0.08288 [0.16887, 0.25839, 0.59594, 0.32628, 0.28032] [7.49008, -26.26116, 6.03305, 5.70483, 5.38346] 24573.78841 -
channel8 4.66601 - - 2940 0.04523 0.04784 [0.11964, 0.23197, 0.6095, 0.31351, 0.25274] [8.77688, -25.89591, 5.79673, 6.21131, 4.01248] 24530.81288 -

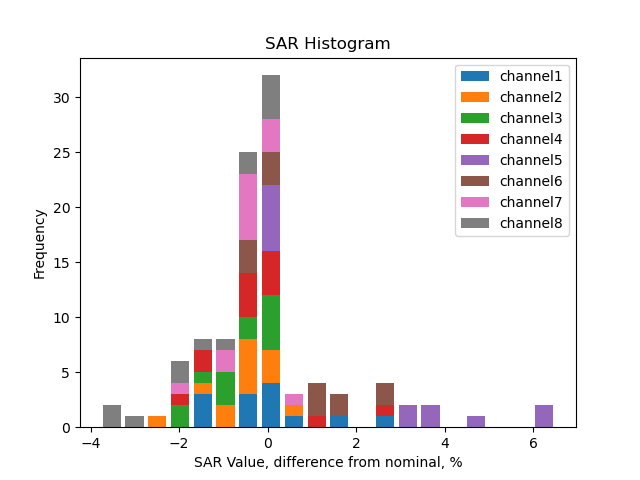

SAR calib vals

channel1 3310.0 1891.21 946.44 592.11 355.24 237.22 118.09 204.41 117.08 58.34 29.57 22.30 15.02 9.51 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3310.0 1891.00 946.42 591.98 355.27 237.16 118.21 205.39 117.93 58.79 29.73 22.15 14.59 9.03 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3310.0 1891.26 946.65 592.24 355.52 237.15 118.11 203.11 116.60 58.07 29.29 21.98 14.70 9.27 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3310.0 1891.52 946.58 592.01 355.46 237.20 118.19 203.80 116.95 58.40 29.46 22.07 14.95 9.49 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3310.0 1897.11 948.92 593.30 356.23 237.64 118.41 213.43 122.69 61.12 30.77 23.29 15.72 9.86 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3310.0 1891.00 946.18 592.14 355.41 237.17 118.04 209.41 120.44 59.88 30.14 22.48 15.24 9.52 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3310.0 1890.94 946.40 591.92 355.34 237.14 118.13 205.74 118.01 58.81 29.43 21.81 14.78 9.33 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3310.0 1891.03 946.45 591.94 355.26 237.01 118.02 203.43 116.75 58.17 29.41 21.55 14.28 8.91 6.0 4.0 2.0 1.0 0.5 0.25

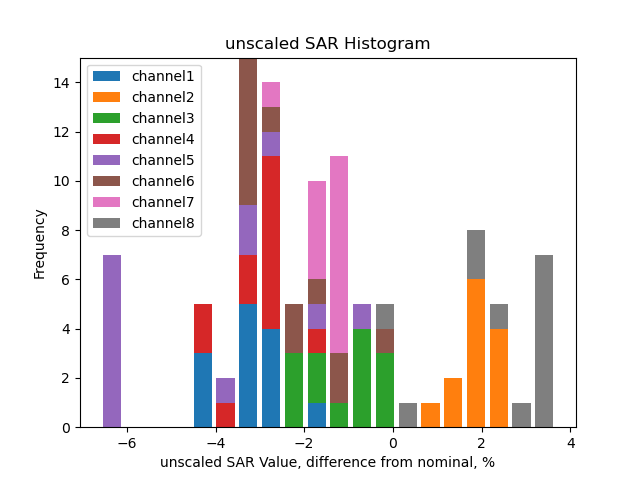

Unscaled SAR calib vals

channel1 3480.75 1988.77 995.26 622.65 373.57 249.46 124.18 214.95 123.12 61.35 31.10 23.45 15.80 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3665.21 2093.93 1047.98 655.51 393.39 262.61 130.90 227.43 130.59 65.10 32.92 24.53 16.16 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3570.65 2040.19 1021.19 638.88 383.52 255.82 127.41 219.10 125.78 62.64 31.60 23.71 15.86 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3487.25 1992.81 997.27 623.71 374.49 249.90 124.52 214.71 123.21 61.53 31.04 23.25 15.75 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3356.73 1923.89 962.32 601.68 361.26 241.00 120.08 216.44 124.42 61.98 31.20 23.62 15.94 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3476.14 1985.92 993.67 621.86 373.25 249.07 123.97 219.92 126.49 62.89 31.65 23.61 16.00 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3546.02 2025.77 1013.88 634.13 380.68 254.05 126.55 220.41 126.43 63.00 31.53 23.36 15.83 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3715.60 2122.75 1062.43 664.48 398.79 266.05 132.48 228.36 131.06 65.30 33.01 24.19 16.03 10.0 6.0 4.0 2.0 1.0 0.5 0.25

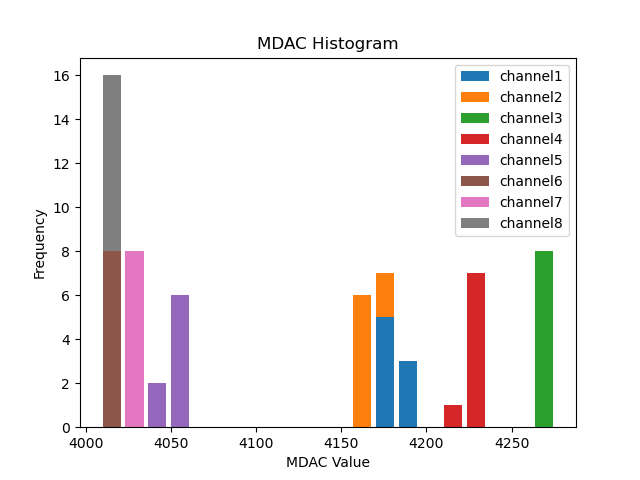

Mdac calib vals

channel1 4180.98 4186.24 4187.76 4188.94 4191.12 4189.27 4190.07 4188.93
channel2 4171.90 4174.03 4175.19 4175.64 4175.68 4172.35 4172.64 4169.55
channel3 4280.08 4280.69 4281.24 4282.10 4282.55 4280.54 4278.41 4277.68
channel4 4229.65 4232.71 4232.43 4231.16 4232.45 4231.46 4230.81 4227.58
channel5 4054.17 4055.69 4055.56 4054.85 4059.61 4058.73 4056.85 4055.95
channel6 4015.19 4017.40 4017.96 4017.51 4019.38 4019.05 4017.17 4015.80
channel7 4033.35 4035.66 4035.62 4035.37 4037.04 4035.75 4034.66 4034.17
channel8 4017.93 4019.78 4019.01 4019.70 4021.98 4020.32 4019.63 4018.89

Unscaled Mdac calib vals

channel1 84.98 4186.24 4187.76 4188.94 4191.12 4189.27 4190.07 4188.93
channel2 75.90 4174.03 4175.19 4175.64 4175.68 4172.35 4172.64 4169.55
channel3 184.08 4280.69 4281.24 4282.10 4282.55 4280.54 4278.41 4277.68
channel4 133.65 4232.71 4232.43 4231.16 4232.45 4231.46 4230.81 4227.58
channel5 -41.83 4055.69 4055.56 4054.85 4059.61 4058.73 4056.85 4055.95
channel6 -80.81 4017.40 4017.96 4017.51 4019.38 4019.05 4017.17 4015.80
channel7 -62.65 4035.66 4035.62 4035.37 4037.04 4035.75 4034.66 4034.17
channel8 -78.07 4019.78 4019.01 4019.70 4021.98 4020.32 4019.63 4018.89

(click on a plot to zoom...)

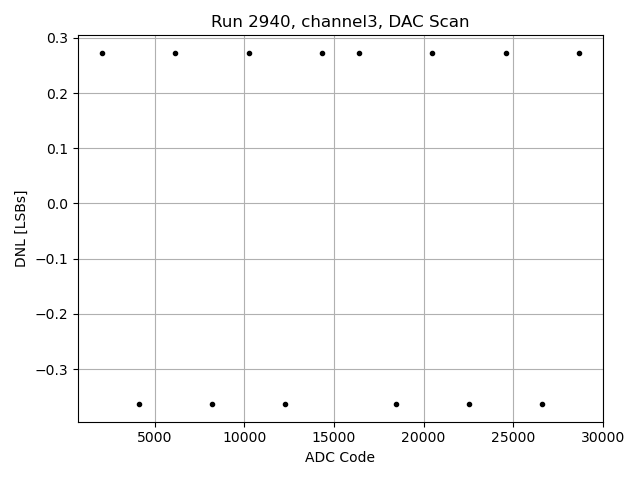

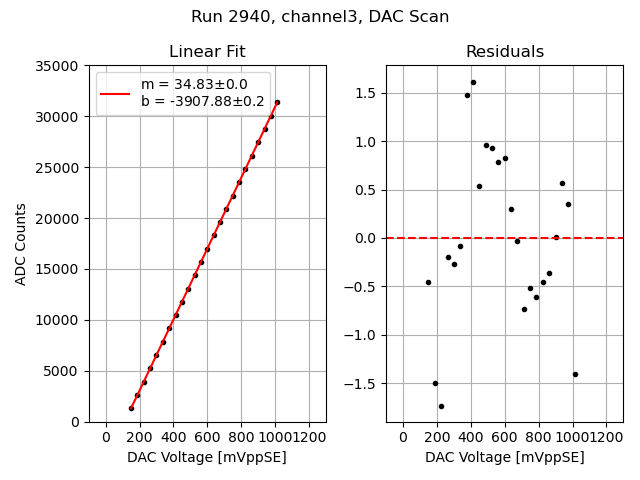

Pedestal Distribution DAC Linearity and Residuals DAC RMS DAC DNL

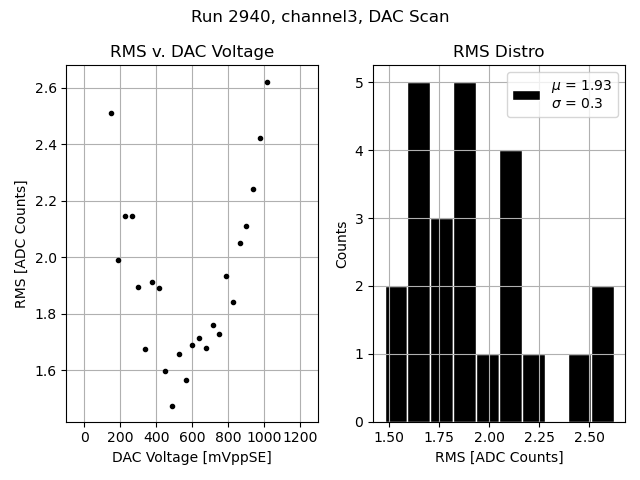

Channel 3

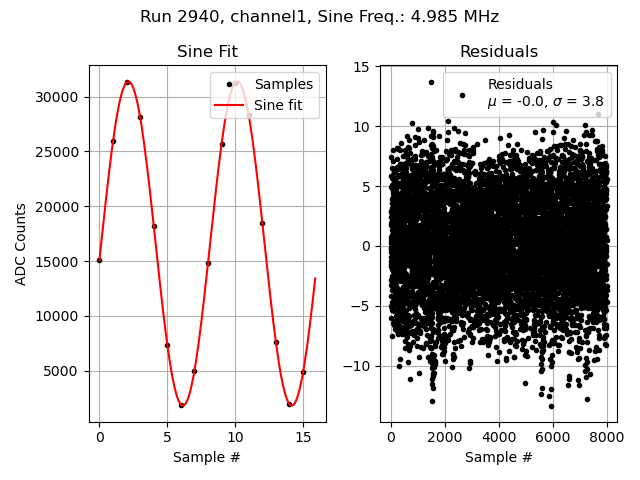

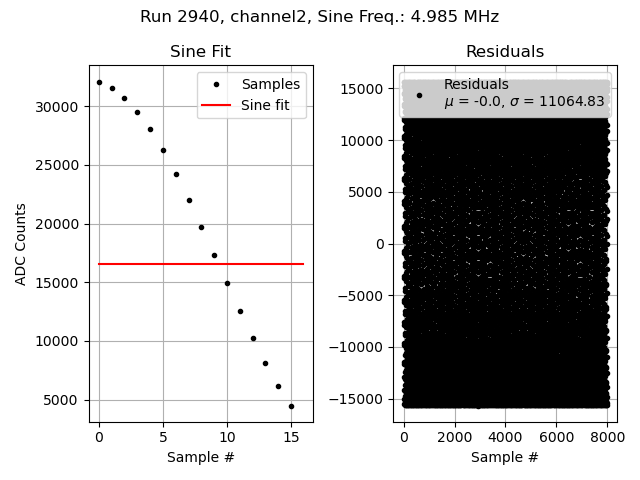

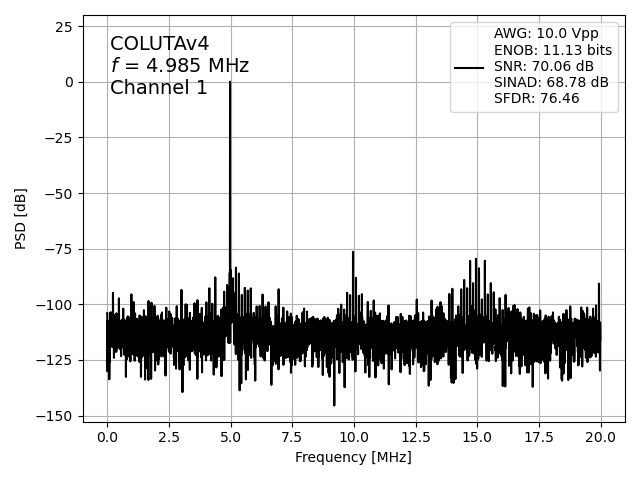

Pedestal Distribution Raw Sine Samples Sine FFT Sine Fitted
Channel 1

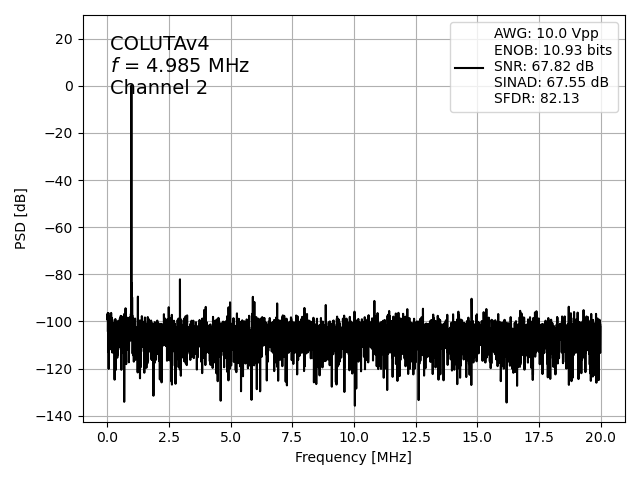

Channel 2

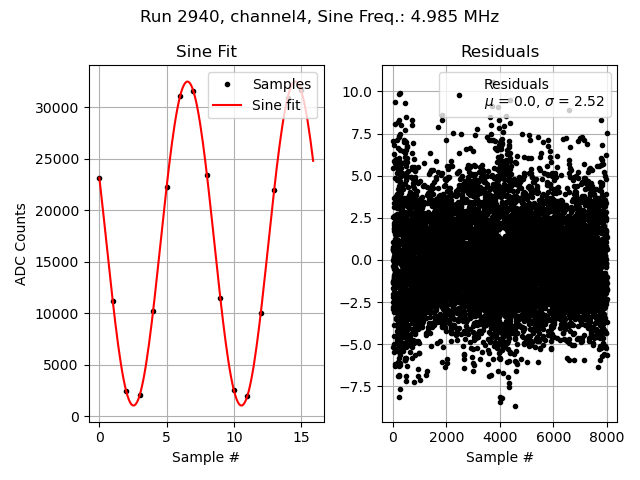

Channel 4

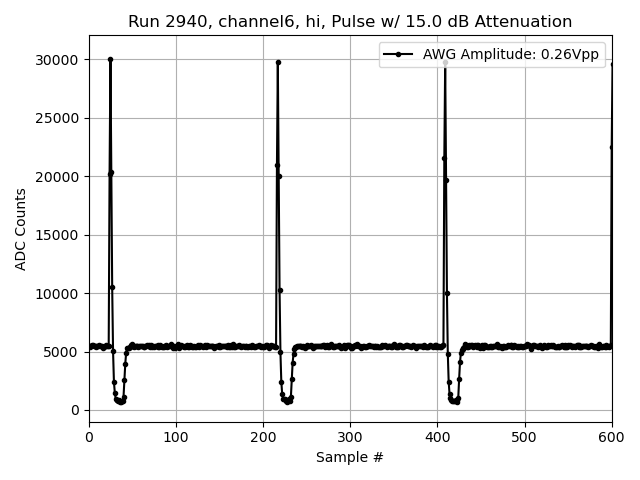

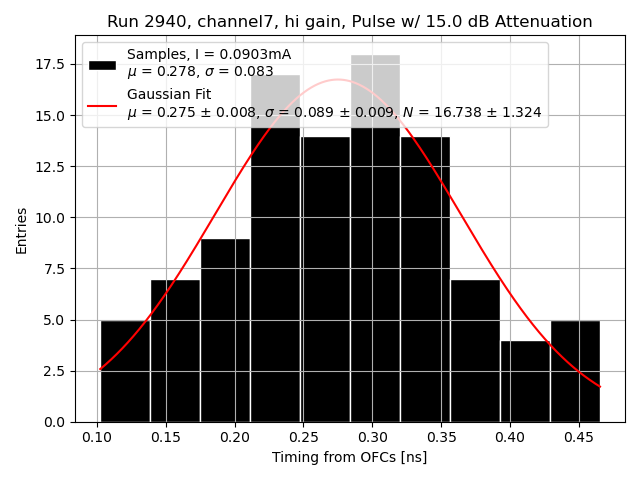

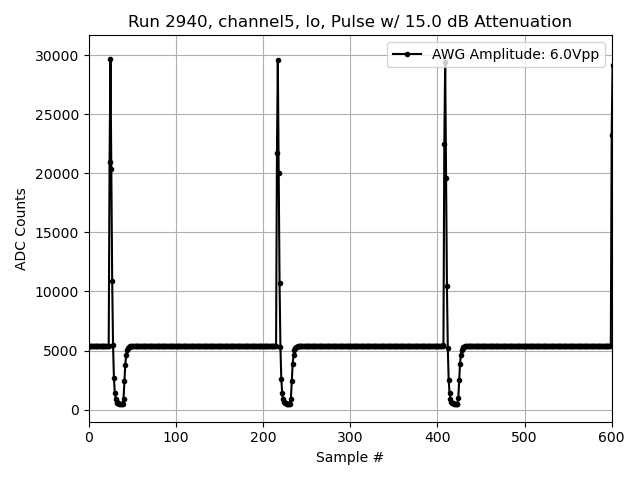

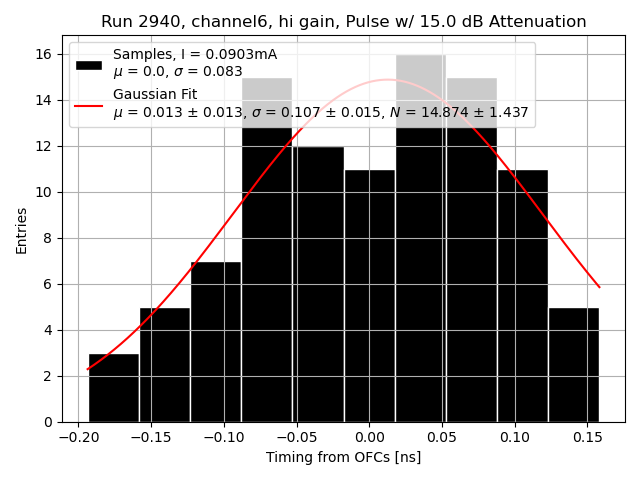

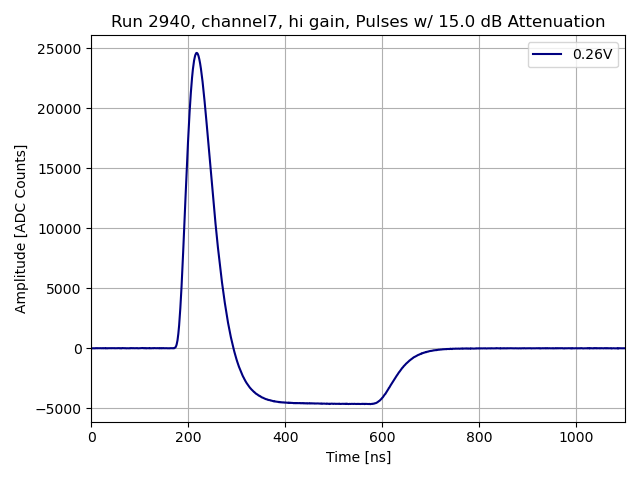

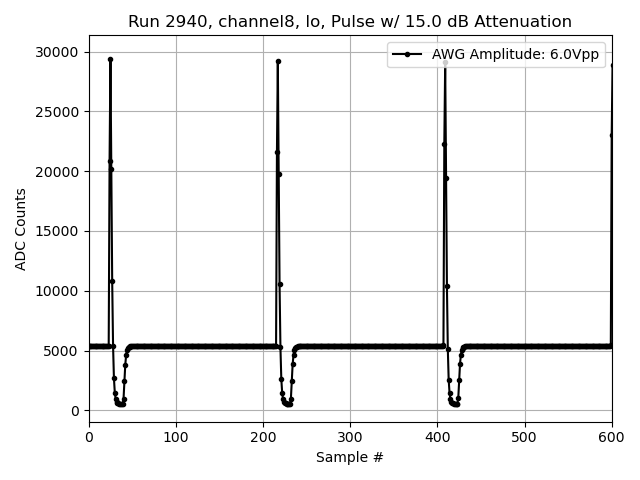

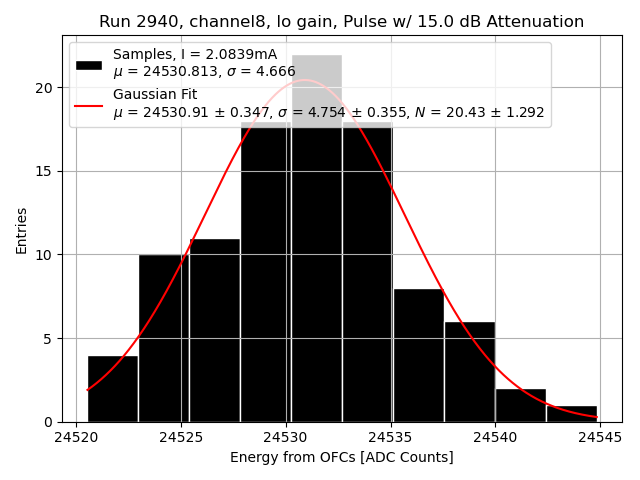

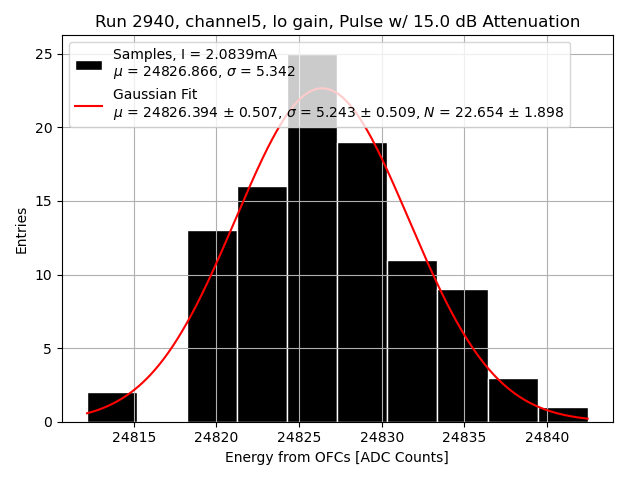

Raw Pulse Data (all measurements) Average interleaved pulse train Energy from OFCs Timing from OFCs

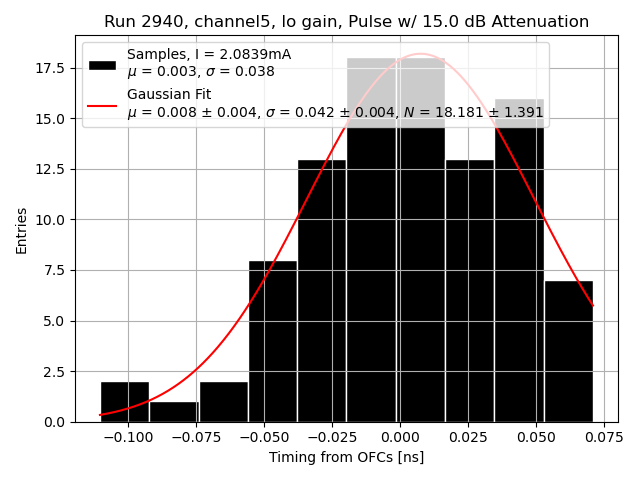

Channel 5

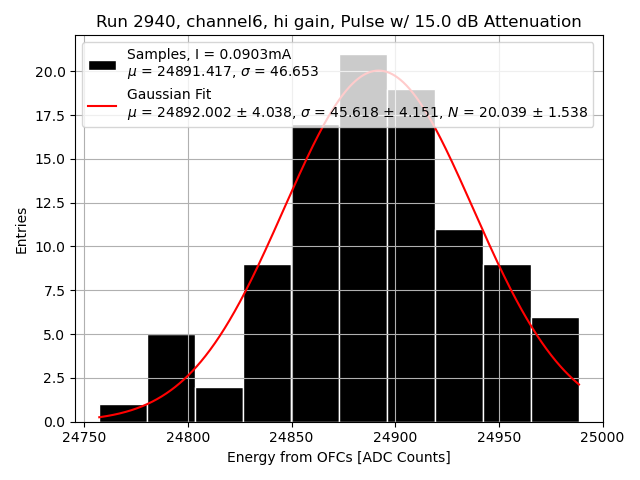

Channel 6

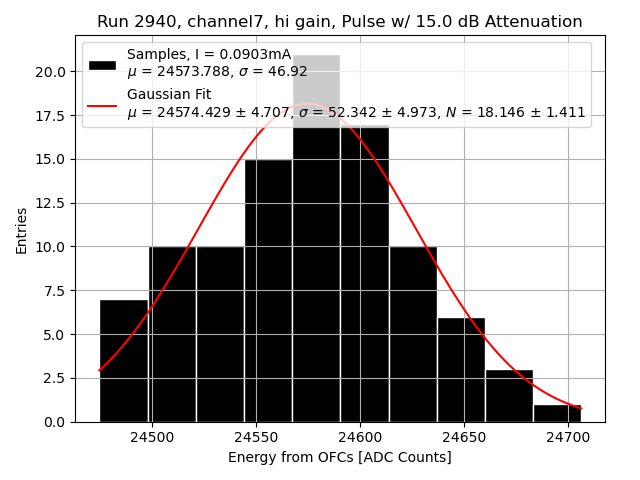

Channel 7

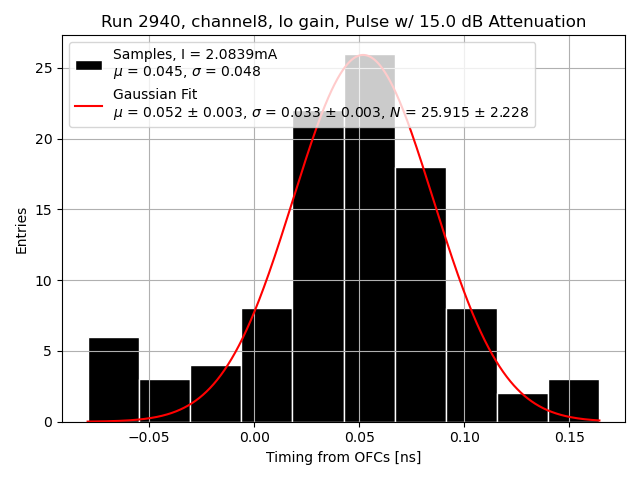

Channel 8
