Per-chip Measurements

ASIC 606

Power Supply Measurements

Pre/Post Config Voltage Current
pre 4.0 2.3710
pre 8.0 0.4073
post 4.0 2.5890
post 8.0 0.4085

Serializer Test

channel1 pass
channel2 pass
channel3 pass
channel4 pass
channel5 pass
channel6 pass
channel7 pass
channel8 pass

Clock Scan

Clock scan pass fraction = 0.5

Before Edge Count (CP40) 1024 1024 1024 1024 1024 1024 1024 1024 1024 1024 952 1024 1024 1024 1024 1024
After Edge Count (CP40) 1024 1024 1024 0 0 0 0 0 0 0 1024 1024 1024 1024 1024 1024
Before Edge Count(CP80) 1024 1024 1024 1024 1024 -1 -1 -1 1024 -1 -1 1024 1024 1024 1024 1024
After Edge Count (CP80) 1024 1024 1024 1024 1024 -1 -1 -1 1024 -1 -1 1024 1024 1024 1024 1024
lpGBT Phase Ch1 12 12 12 13 13 -1 -1 -1 13 -1 12 12 12 12 12 12
lpGBT Phase Ch2 12 12 12 13 13 -1 -1 -1 13 -1 12 12 12 12 12 12
lpGBT Phase Ch3 12 12 12 13 -1 -1 -1 -1 13 -1 12 12 12 12 12 12
lpGBT Phase Ch4 12 12 12 13 13 -1 -1 -1 13 -1 -1 12 12 12 12 12
lpGBT Phase Ch5 12 12 12 13 13 13 13 13 13 13 -1 12 12 12 12 12
lpGBT Phase Ch6 12 12 12 13 13 13 13 13 13 13 -1 12 12 12 12 12
lpGBT Phase Ch7 12 12 12 13 13 -1 -1 -1 13 -1 -1 12 12 12 12 12
lpGBT Phase Ch8 12 12 12 13 13 13 13 13 13 13 13 12 12 12 12 12

Pedestal Results

ASIC Channel Mean Baseline RMS Run

5 MHz Sine Results

ASIC Channel Run meanENOB mean SFDR mean SNR mean SINAD
606 channel1 2942 10.540573 69.509559 67.615691 65.214248
606 channel2 2942 10.259245 69.020724 65.302935 63.520652
606 channel4 2942 10.572893 70.583132 67.345712 65.408816

Pulse Results

Channel ENERGY RMS from OFCs ENERGY RMS from peak Measurements Run TIMING dist mean TIMING dist std a_i b_i mean ENERGY from OFCs mean ENERGY from peak
channel5 5.51532 - - 2942 -0.01294 0.05145 [0.15115, 0.23914, 0.60053, 0.31176, 0.27695] [9.29635, -26.06047, 6.04, 6.54203, 2.9307] 24633.44550 -
channel6 44.47516 - - 2942 0.00018 0.10842 [0.18109, 0.25448, 0.59247, 0.32919, 0.29176] [7.52619, -26.66464, 6.43041, 5.49302, 5.14195] 24649.38989 -
channel7 51.79295 - - 2942 0.23942 0.10456 [0.18109, 0.25448, 0.59247, 0.32919, 0.29176] [7.52619, -26.66464, 6.43041, 5.49302, 5.14195] 24197.84086 -
channel8 12082.15372 - - 2942 0.04990 0.15417 [0.15115, 0.23914, 0.60053, 0.31176, 0.27695] [9.29635, -26.06047, 6.04, 6.54203, 2.9307] 12081.15302 -

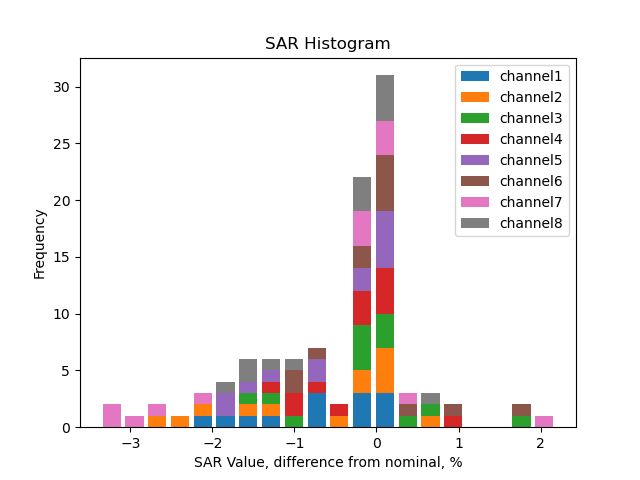

SAR calib vals

channel1 3310.0 1891.11 946.45 592.16 355.52 237.31 118.17 203.02 116.53 58.03 29.35 21.93 14.67 9.18 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3310.0 1891.13 946.75 592.17 355.55 237.31 118.29 202.01 115.76 57.69 29.14 21.91 14.75 9.31 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3310.0 1891.35 947.02 592.26 355.48 237.46 118.18 204.10 117.17 58.41 29.54 22.15 14.89 9.42 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3310.0 1891.26 946.41 592.04 355.52 237.25 118.24 204.97 117.62 58.61 29.59 21.91 14.74 9.34 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3310.0 1891.82 946.70 592.24 355.73 237.30 118.24 203.16 116.62 58.13 29.35 21.89 14.67 9.26 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3310.0 1891.09 946.73 592.35 355.59 237.23 118.35 204.87 117.63 58.56 29.58 22.31 14.92 9.41 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3310.0 1891.26 946.92 592.37 355.57 237.37 118.01 200.20 114.85 57.27 29.00 21.63 14.78 9.45 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3310.0 1891.19 946.77 592.31 355.30 237.15 118.17 203.22 116.58 58.28 29.30 21.93 14.76 9.31 6.0 4.0 2.0 1.0 0.5 0.25

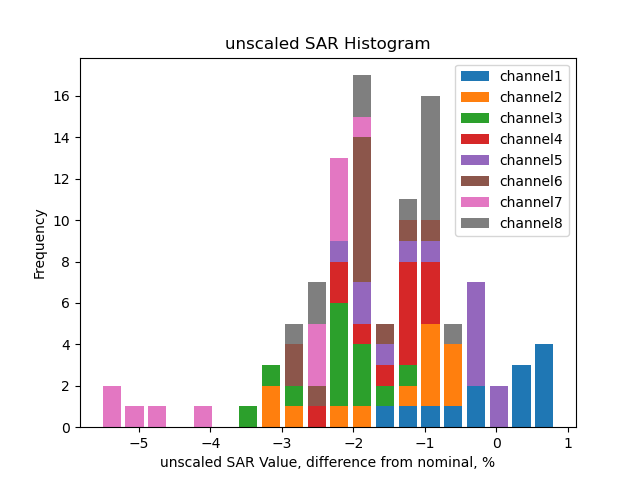

Unscaled SAR calib vals

channel1 3606.00 2060.22 1031.09 645.11 387.31 258.53 128.74 221.18 126.95 63.22 31.97 23.89 15.98 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel2 3557.17 2032.35 1017.45 636.39 382.10 255.03 127.12 217.09 124.40 62.00 31.32 23.55 15.85 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel3 3515.04 2008.51 1005.68 628.95 377.50 252.17 125.50 216.74 124.43 62.03 31.37 23.52 15.81 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel4 3545.72 2025.94 1013.81 634.20 380.84 254.15 126.66 219.57 126.00 62.78 31.70 23.47 15.79 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel5 3576.11 2043.91 1022.81 639.85 384.33 256.38 127.75 219.49 126.00 62.80 31.71 23.65 15.85 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel6 3518.32 2010.11 1006.31 629.63 377.97 252.16 125.80 217.76 125.03 62.25 31.44 23.71 15.86 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel7 3504.30 2002.28 1002.50 627.14 376.44 251.30 124.94 211.95 121.59 60.63 30.70 22.90 15.65 10.0 6.0 4.0 2.0 1.0 0.5 0.25
channel8 3554.01 2030.61 1016.57 635.97 381.49 254.63 126.88 218.20 125.17 62.58 31.46 23.55 15.85 10.0 6.0 4.0 2.0 1.0 0.5 0.25

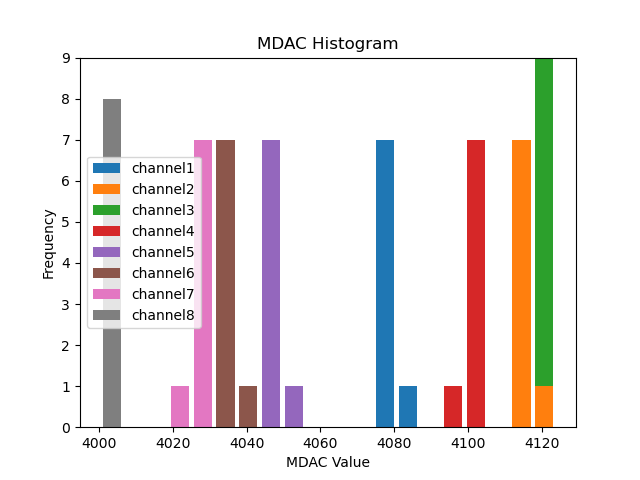

Mdac calib vals

channel1 4081.72 4082.99 4082.31 4083.30 4084.31 4082.48 4081.43 4081.57
channel2 4116.13 4117.81 4118.28 4118.20 4120.89 4118.11 4117.13 4114.96
channel3 4124.51 4126.30 4125.89 4125.28 4126.87 4125.00 4125.35 4123.29
channel4 4101.79 4104.13 4104.28 4104.54 4106.34 4104.47 4105.96 4104.25
channel5 4049.13 4051.40 4050.67 4051.33 4052.98 4051.93 4050.92 4049.49
channel6 4036.38 4038.29 4038.09 4039.26 4040.54 4038.26 4038.06 4036.67
channel7 4026.67 4028.52 4028.43 4029.73 4030.62 4029.49 4030.11 4029.04
channel8 4003.38 4004.73 4004.82 4005.03 4006.65 4004.36 4005.39 4003.62

Unscaled Mdac calib vals

channel1 -14.28 4082.99 4082.31 4083.30 4084.31 4082.48 4081.43 4081.57
channel2 20.13 4117.81 4118.28 4118.20 4120.89 4118.11 4117.13 4114.96
channel3 28.51 4126.30 4125.89 4125.28 4126.87 4125.00 4125.35 4123.29
channel4 5.79 4104.13 4104.28 4104.54 4106.34 4104.47 4105.96 4104.25
channel5 -46.87 4051.40 4050.67 4051.33 4052.98 4051.93 4050.92 4049.49
channel6 -59.62 4038.29 4038.09 4039.26 4040.54 4038.26 4038.06 4036.67
channel7 -69.33 4028.52 4028.43 4029.73 4030.62 4029.49 4030.11 4029.04
channel8 -92.62 4004.73 4004.82 4005.03 4006.65 4004.36 4005.39 4003.62

(click on a plot to zoom...)

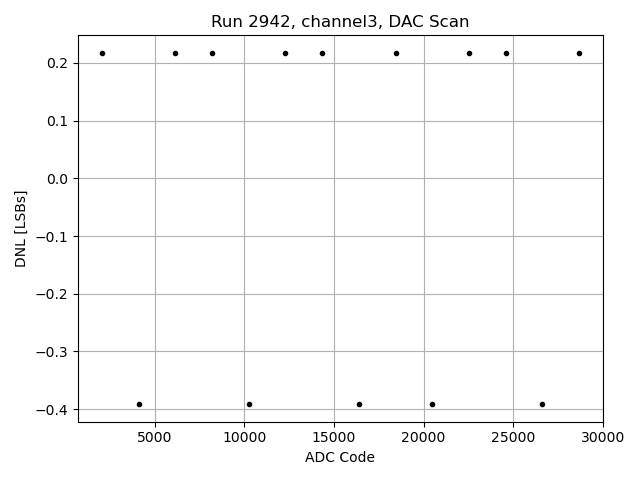

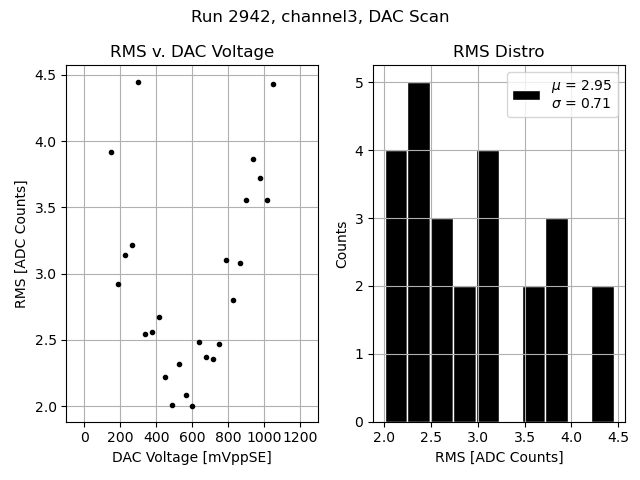

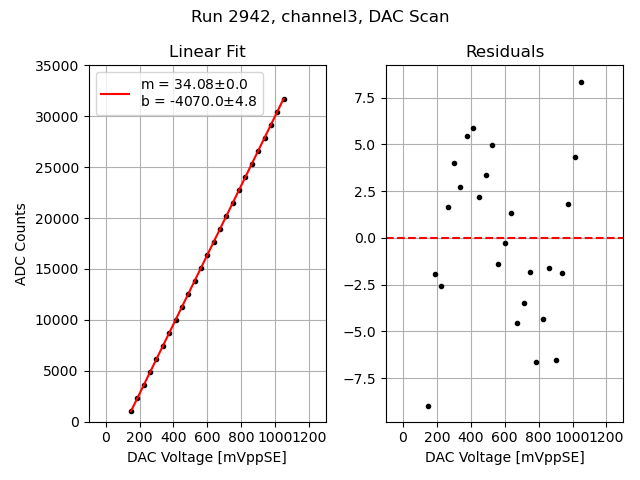

Pedestal Distribution DAC Linearity and Residuals DAC RMS DAC DNL
Channel 3

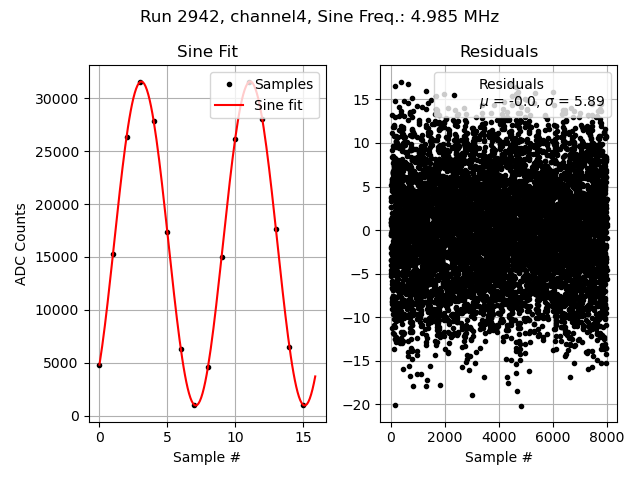

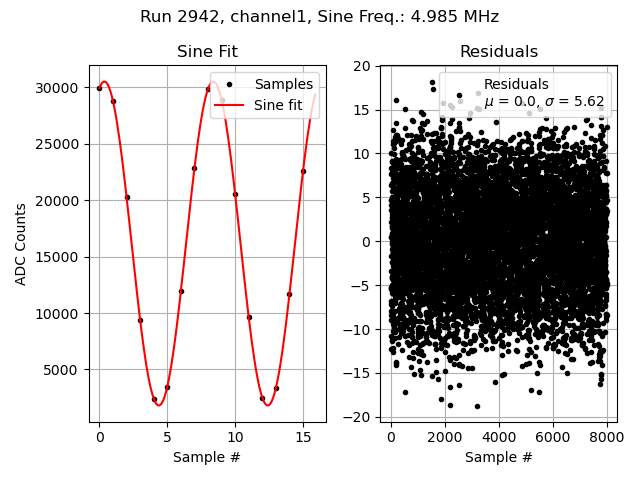

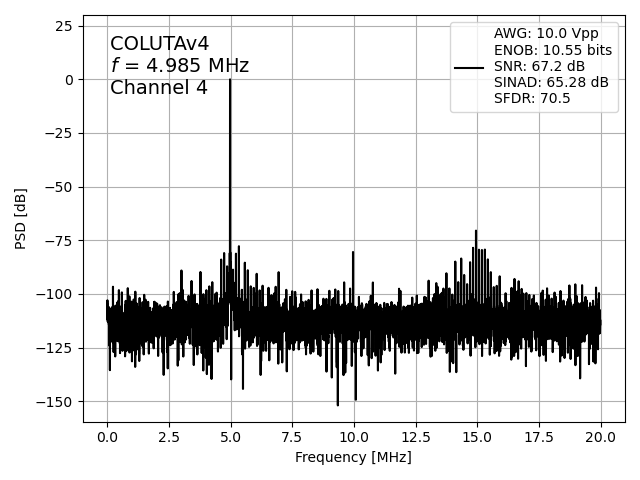

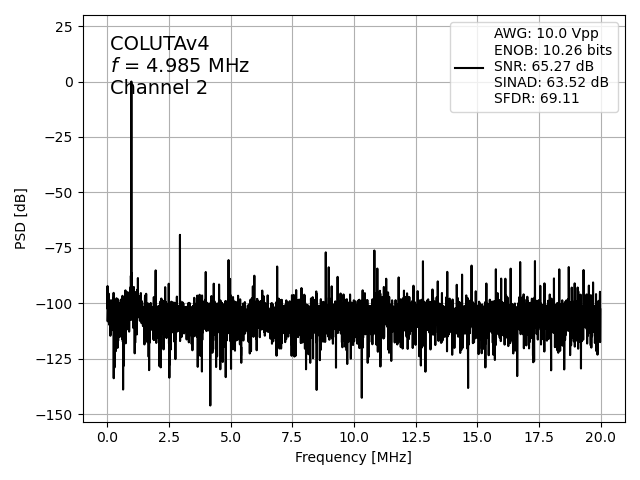

Pedestal Distribution Raw Sine Samples Sine FFT Sine Fitted
Channel 1
Channel 2
Channel 4

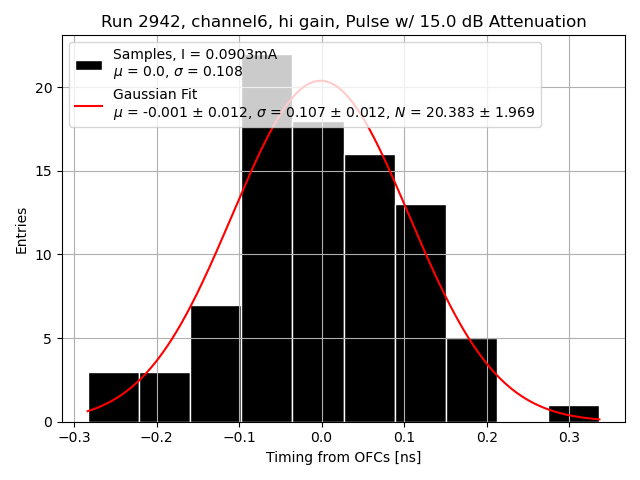

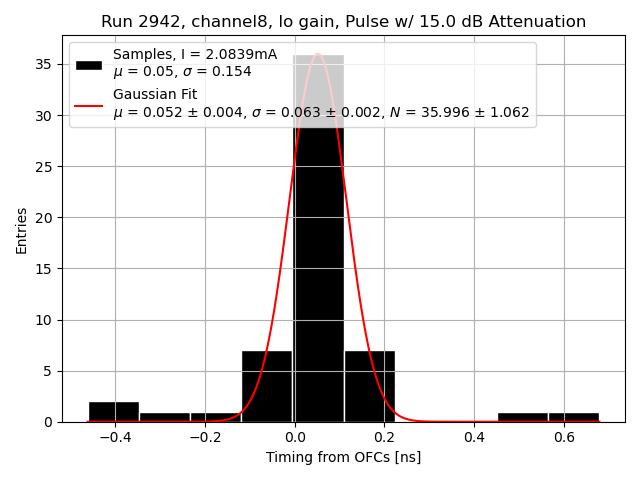

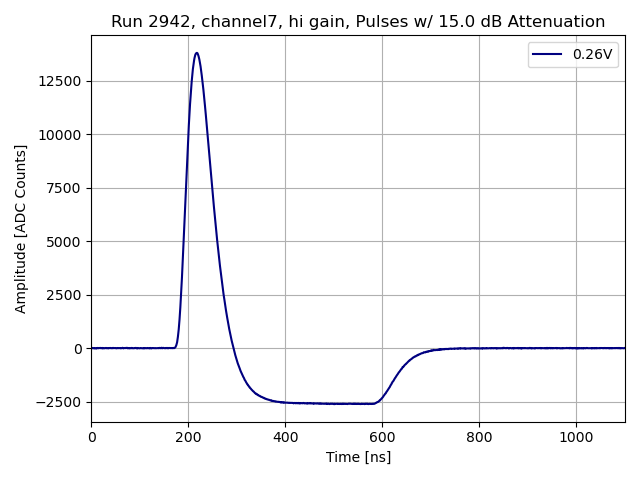

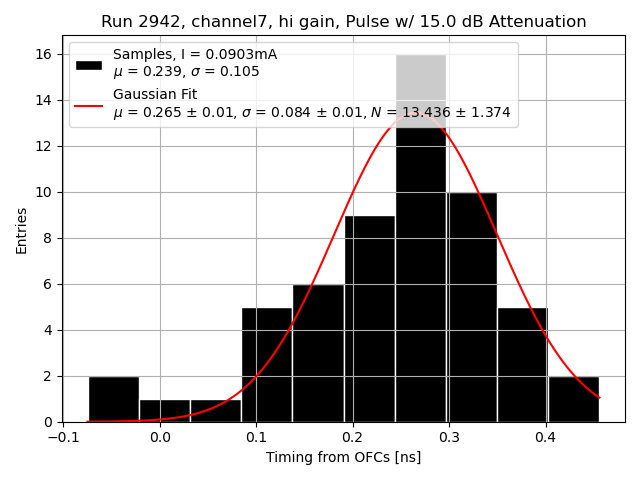

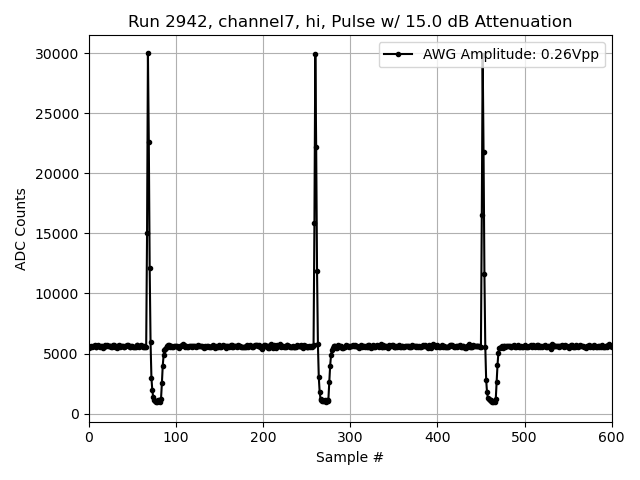

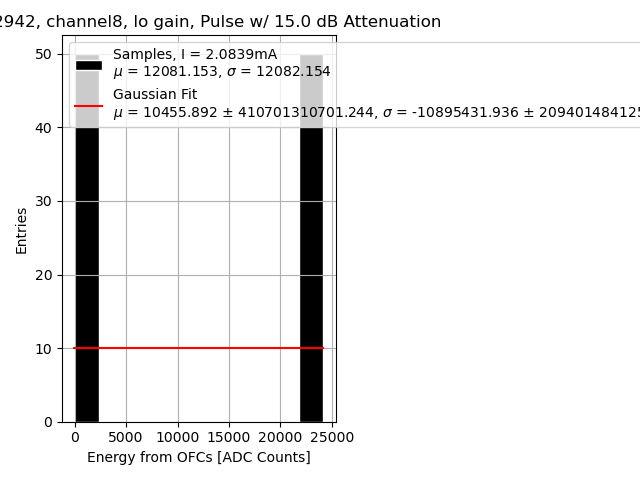

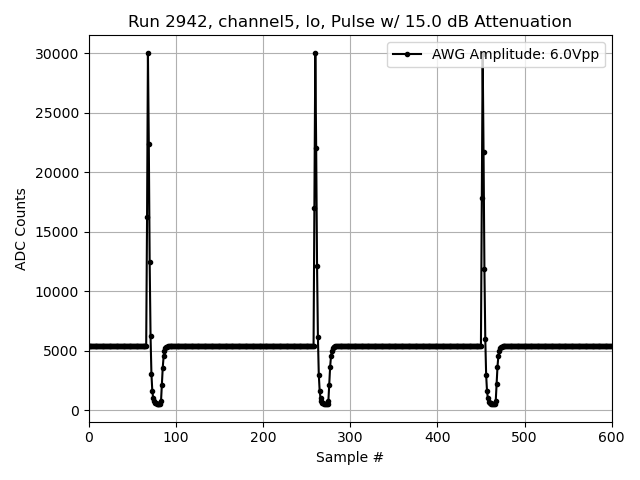

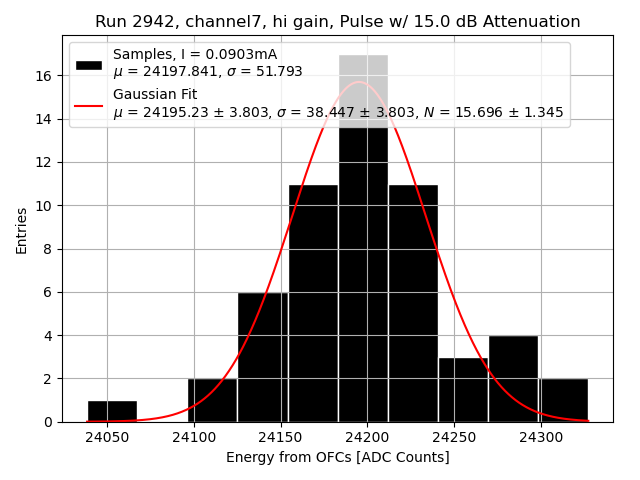

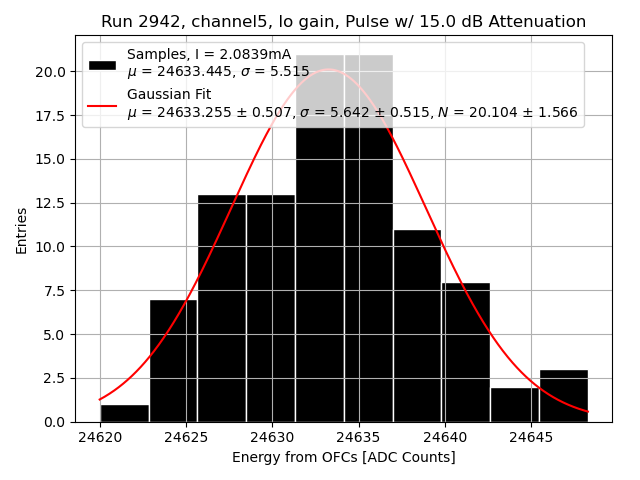

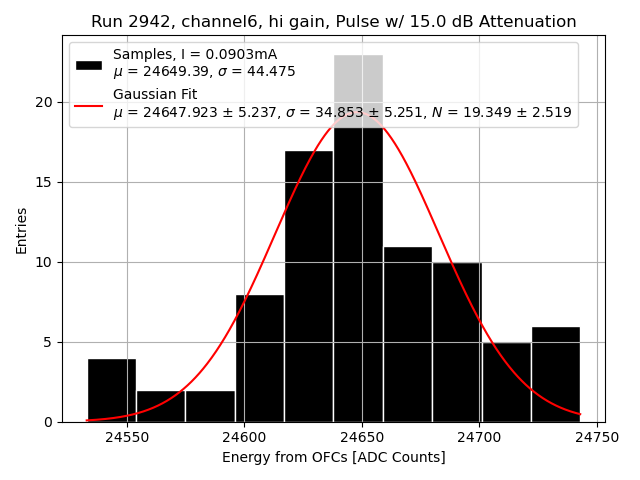

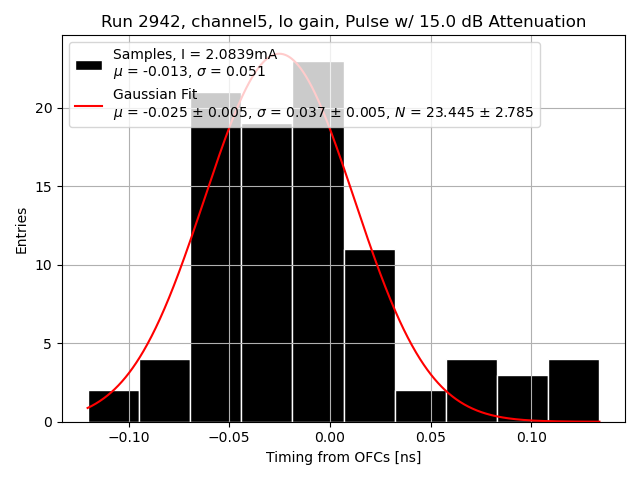

Raw Pulse Data (all measurements) Average interleaved pulse train Energy from OFCs Timing from OFCs
Channel 5
Channel 6
Channel 7
Channel 8
